Предохранители и реле Jeep Wrangler (TJ, 1997-2006)
Схемы относятся к указанным годам и вариантам Jeep Wrangler (TJ, 1997-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Wrangler 1997-2006 гг.
Предохранители прикуривателя (розетка) в Jeep Wrangler Это предохранители № 18 или № 19 в блоке предохранителей в салоне и № 17 в моторном отсеке (2003-2006 гг.).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

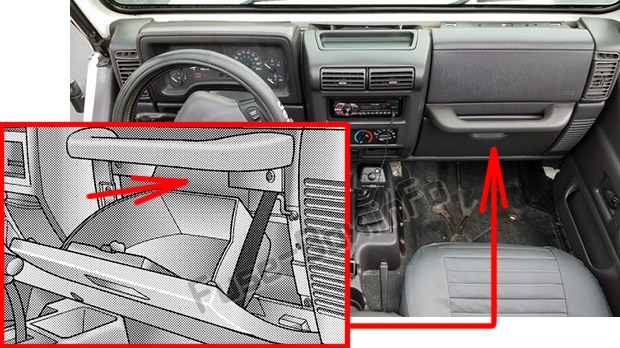

Панель предохранителей находится за перчаточным ящиком.
Чтобы получить доступ к панели предохранителей, необходимо снять перчаточный ящик. Его можно снять, сняв ремень перчаточного ящика с крючка и позволив двери скатиться с петель. Для повторной установки поверните дверцу перчаточного ящика на 8 часов, зацепите крюки петель на нижнем крае дверцы перчаточного ящика с шарнирными штифтами на нижнем крае приборной панели. Наклоните верхний край дверцы перчаточного ящика вверх по направлению к приборной панели настолько, чтобы снова прикрепить ремень перчаточного ящика к дверце. Поверните дверцу перчаточного ящика в закрытое положение. Откройте и закройте, чтобы обеспечить правильную установку.
Моторного отсека
Ваш автомобиль оборудован центром распределения электроэнергии, расположенным в моторном отсеке рядом с аккумуляторной батареей.

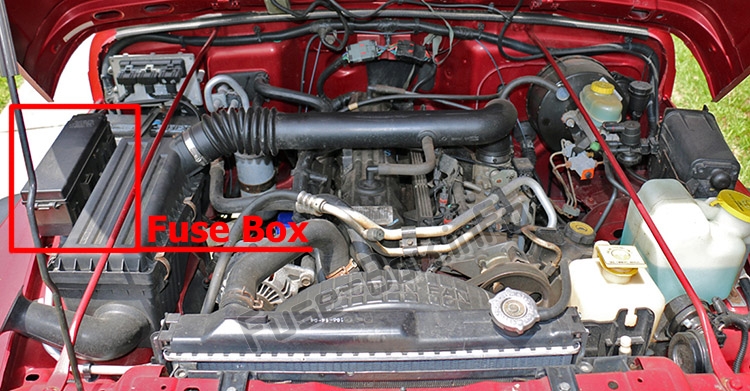

В этом центре питания находятся вставные предохранители «картридж», реле ISO и предохранители Mini (Micro). Наклейка внутри защелкивающейся крышки центра идентифицирует каждый компонент для упрощения замены в случае необходимости. Картриджи и мини-предохранители (микро) можно приобрести у официального дилера.
Схемы блока предохранителей
Схемы блока предохранителей
Пассажирский отсек

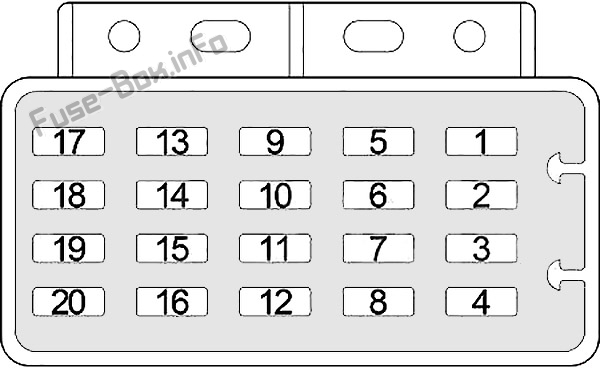

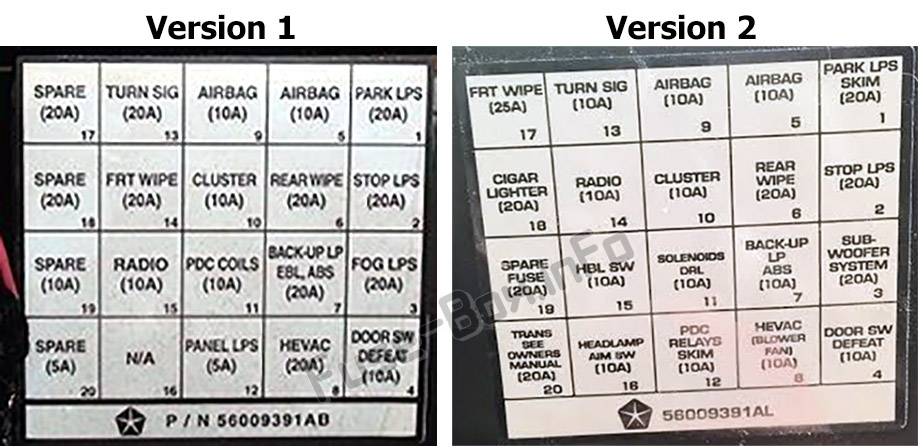

| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20 | Переключатель фар (многофункциональный переключатель), модуль иммобилайзера Sentry Key |
| 2 | 20 | Выключатель стоп-сигнала |
| 3 | 10/20 | 1997-1998 гг.: Реле противотуманных фар №1 (20А); 1999–2002: Лампа "PRNDL", переключатель передних противотуманных фар, радио, переключатель обогревателя заднего стекла (жесткий верх), управление отопителем кондиционера, переключатель заднего стеклоочистителя/омывателя (жесткий верх), комбинация приборов, переключатель задних противотуманных фар, фара Переключатель (10А) 2003-2006: Сабвуфер, радио дроссель и реле (20А) |
| 4 | 10 | Датчик приоткрытой двери водителя, Датчик приоткрытой двери пассажира, Реле противотуманных фар №1, Реле противотуманных фар №2, Реле задних противотуманных фар |
| 5 | 10 | Модуль управления подушками безопасности |
| 6 | 20 | Электродвигатель заднего стеклоочистителя (с жестким верхом), переключатель заднего стеклоочистителя/омывателя (с жестким верхом) |
| 7 | 10 | Переключатель парковочного/нейтрального положения (PNP) (автоматическая коробка передач), переключатель фонарей заднего хода (механическая коробка передач), контроллер антиблокировочной тормозной системы (ABS), реле муфты компрессора кондиционера, реле обогревателя заднего стекла, реле ABS |
| 8 | 10/20 | 1997-1998 гг.: Управление отопителем кондиционера (20А); 1999–2006: Управление отопителем кондиционера, блок HVAC, реле электровентилятора, исполнительный механизм заслонки смешения воздушных потоков (10 А) |
| 9 | 10 | Модуль управления подушкой безопасности, выключатель подушки безопасности пассажира |
| 10 | 10 | Соленоид блокировки переключения тормозов, комбинация приборов, компас/температурное зеркало |
| 11 | 10 | 1997–1998: модуль дневных ходовых огней, соленоид муфты гидротрансформатора, соленоид рабочего цикла EVAP/продувки, реле муфты компрессора кондиционера, модуль иммобилайзера, насос обнаружения утечки EVAP, Mudele управления силовым агрегатом, реле автоматического отключения, реле топливного насоса, заднее стекло Реле обогревателя; 1999–2006: Модуль дневных ходовых огней, соленоид муфты гидротрансформатора, соленоид рабочего цикла EVAP/продувки, реле муфты компрессора кондиционера. |
| 12 | 10 | 1997–1998: Лампа "PRNDL", переключатель передних противотуманных фар, радио, переключатель обогревателя заднего стекла (жесткий верх), управление отопителем кондиционера, переключатель заднего стеклоочистителя/омывателя (жесткий верх), комбинация приборов, переключатель задних противотуманных фар; 1999–2006: Модуль иммобилайзера Sentry Key, реле топливного насоса, реле автоматического выключения, модуль управления силовым агрегатом, реле нижнего кислородного датчика, реле верхнего кислородного датчика. |
| 13 | 10 | Переключатель указателей поворота/аварийной сигнализации (многофункциональный переключатель), переключатель включения/выключения подушки безопасности пассажира ('97-'98) |
| 14 | 10/20/25 | 1997–1999: переключатель стеклоочистителя, двигатель стеклоочистителя (20 А); 2000-2002: Переключатель стеклоочистителя, двигатель стеклоочистителя (25 А); 2003-2006: Радио (10А) |
| 15 | 10 | 1997-2002: Радио; 2003–2006: Переключатель обогревателя заднего стекла (с жестким верхом) |
| 16 | 10 | Электродвигатель корректора фар, переключатель корректора фар, реле задних противотуманных фар |
| 17 | 10/25 | 1997–2002: Переключатель обогревателя заднего стекла (с жестким верхом) (10A); 2003–2006: Электродвигатель стеклоочистителя, переключатель стеклоочистителя (многофункциональный переключатель) (25 А) |
| 18 | 15/20 | 1997-2002: Неотключаемая вспомогательная мощность (15А); 2003–2006: прикуриватель/розетка, отключаемое вспомогательное питание (20 А) |
| 19 | 20 | 1997–2002: прикуриватель/розетка, отключаемое вспомогательное питание; 2003-2006: запасной |
| 20 | 20 | Реле стартера двигателя, переключатель положения педали сцепления (механическая коробка передач) |
Моторного отсека

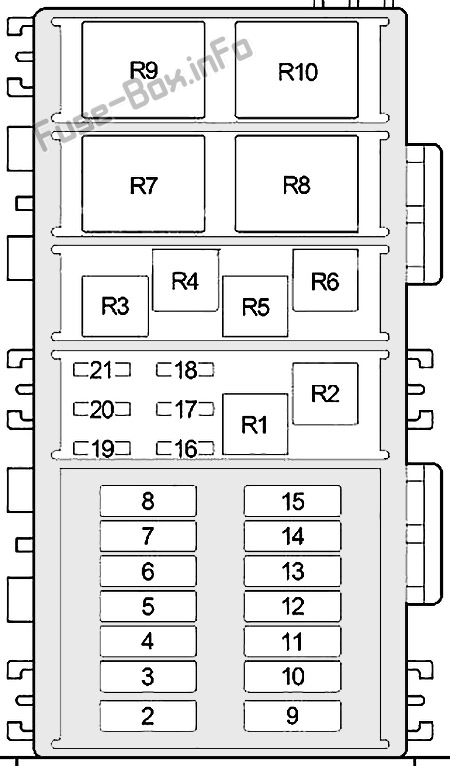

1997-1998 гг.
| № | Номинал, Ампер | Описание |
|---|---|---|
| 2 | 40 | Замок зажигания (предохранители (в салоне): «5», «6», «7», «8», «20»), реле стартера двигателя, датчик положения педали сцепления (механическая коробка передач) |
| 3 | 30 | Замок зажигания (реле прикуривателя/аксессуаров, предохранитель (в салоне): «9», «10», «11», «13», «14», «15») |
| 4 | 40 | Блок предохранителей в салоне: "1", "2", "3" |
| 5 | 40 | Реле прикуривателя/аксессуаров (блок предохранителей в салоне: «18», «19») |
| 6 | 30 | Реле автоматического отключения, модуль управления силовым агрегатом |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | 20 | Переключатель сигнала поворота/аварийной сигнализации |
| 10 | 30 | Переключатель фар |
| 11 | 40 | Реле электродвигателя вентилятора |
| 12 | - | Не используется |
| 13 | 30 | Реле АБС |
| 14 | 40 | Реле двигателя насоса ABS |
| 15 | 40 | Реле обогревателя заднего стекла |
| 16 | 20 | Реле топливного насоса |
| 17 | 10 | Купольная лампа, комбинация приборов, разъем канала передачи данных, радио, плафон, лампа подкапотного пространства, купольная лампа саундбара |
| 18 | 10 | Реле двигателя насоса ABS |
| 19 | 10 | Реле муфты компрессора кондиционера |
| 20 | 20 | Реле звукового сигнала |
| 21 | 20 | Катушка зажигания, топливная форсунка, кислородный датчик |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Не используется | |
| R3 | Автоматическое выключение | |
| R4 | Муфта компрессора кондиционера | |
| R5 | Horn | |
| R6 | ABS | |
| R7 | Не используется | |
| R8 | Двигатель насоса АБС | |
| R9 | Стартер двигателя | |
| R10 | Обогрев заднего стекла |

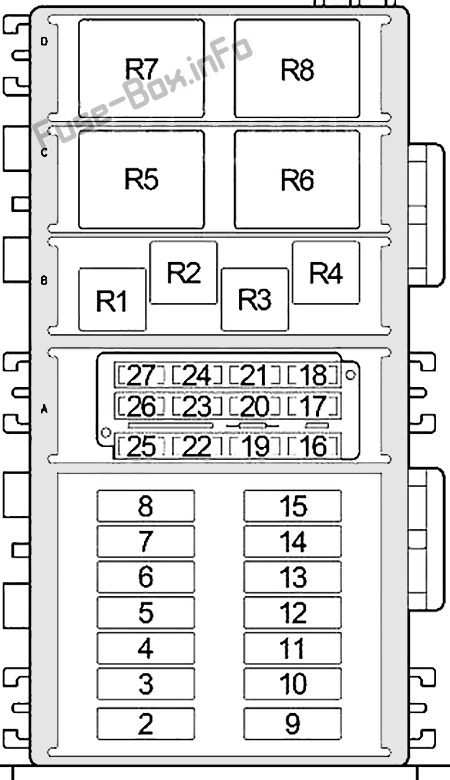

1999
| № | Номинал, Ампер | Описание |
|---|---|---|
| 2 | 40 | Замок зажигания (предохранитель (в салоне): «5», «6», «7», «8»), реле стартера двигателя |
| 3 | 30 | Замок зажигания (реле прикуривателя/аксессуаров, предохранитель (в салоне): «9», «10», «11», «12», «13», «14», «15», «20») |
| 4 | 40 | Предохранитель (салон): «1», «2» |
| 5 | 40 | Реле прикуривателя/аксессуаров (предохранители (в салоне): «19», «18») |
| 6 | 30 | Реле автоматического отключения, модуль управления силовым агрегатом |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | 20 | Переключатель сигнала поворота/аварийной сигнализации |
| 10 | 30 | Переключатель фар |
| 11 | 40 | Блок ОВКВ |
| 12 | - | Не используется |
| 13 | 30 | Реле АБС |
| 14 | 40 | Реле двигателя насоса ABS |
| 15 | 40 | Реле обогревателя заднего стекла |
| 16 | 10 | Реле муфты компрессора кондиционера |
| 17 | 20 | Реле звукового сигнала |
| 18 | 20 | Топливная форсунка, катушка зажигания (2,5 л) |
| 19 | 20 | Реле топливного насоса |
| 20 | 10 | Лампа подкапотного пространства, левый плафон, правый плафон, радио, разъем канала передачи данных, купольная лампа (жесткий верх), купольная лампа звуковой панели (система с 4 динамиками), |
| 21 | 10 | Реле двигателя насоса ABS |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | - | Не используется |
| 25 | 20 | Реле противотуманных фар №1 |
| 26 | - | Не используется |
| 27 | 10 | Насос обнаружения утечек, кислородный датчик |
| Реле | ||
| R1 | Автоматическое выключение | |
| R2 | Муфта компрессора кондиционера | |
| R3 | Horn | |
| R4 | Топливный насос | |
| R5 | ABS | |
| R6 | Двигатель насоса АБС | |
| R7 | Стартер двигателя | |
| R8 | Обогрев заднего стекла |

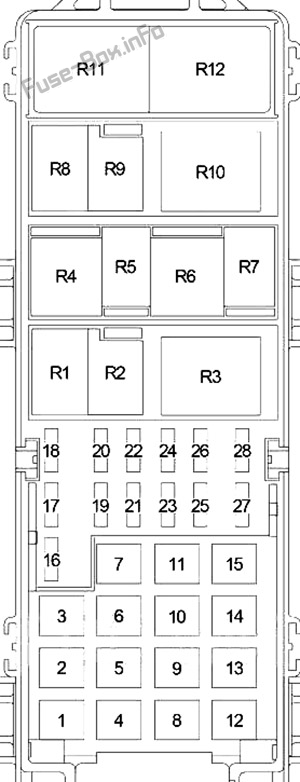

2000-2006 гг.
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40 | Реле электровентилятора (HEVAC) |
| 2 | 40 | Реле обогревателя заднего стекла |
| 3 | 40 | Предохранитель (в салоне): «1», «2», «3» / наружное освещение |
| 4 | 40 | Высокоскоростной вентилятор радиатора, низкоскоростной вентилятор радиатора |
| 5 | 20 | 2000–2002 годы: не используется; 2003–2006: Реле управления коробкой передач |
| 6 | 30/40 | 2000–2001: Реле двигателя насоса ABS (40 А); 2002: Реле стартера двигателя, замок зажигания (предохранитель (в салоне): «5», «6», «7», «8») (40 А); 2003–2006: Реле стартера двигателя, замок зажигания (предохранитель (в салоне): «5», «6», «7», «8») (30 А) |
| 7 | 20/30 | 2000-2001: Реле АБС (30А); 2002 г.: многофункциональный переключатель (20 А); 2003-2006: не используется |
| 8 | 40 | 2000–2001: Реле стартера двигателя, замок зажигания (предохранитель (в салоне): «5», «6», «7», «8»); 2002–2006: мотор с АБС |
| 9 | 20/30 | 2000–2004: Реле автоматического отключения, блок управления силовым агрегатом (30 А); 2005-2006: Реле автоматического отключения (ASD), модуль управления силовым агрегатом (20A) |
| 10 | 30/40 | 2000-2001: Переключатель фар (30А); 2002–2006: HD/LP (40A) |
| 11 | 20 | Переключатель указателей поворота/аварийной сигнализации/хранилище IOD |
| 12 | 30 | Клапан АБС |
| 13 | 40 | Замок зажигания (предохранитель (в салоне): «17», «18», «19») |
| 14 | 30 | 2000–2001: Замок зажигания (реле прикуривателя/аксессуаров, предохранитель (в салоне): «9», «10», «11», «12», «13», «14», «15», «22» ), переключатель положения педали сцепления (механическая коробка передач); 2002: Замок зажигания (предохранитель (в салоне): «9», «10», «11», «12», «13», «14», «15», «20»), переключатель положения педали сцепления (ручной Передача инфекции); 2003-2006: не используется |
| 15 | 40/50 | 2000-2001: Реле прикуривателя/аксессуаров (предохранитель (в салоне): «19»), предохранитель (в салоне): «18» (40А); 2002 г.: Предохранитель: "24" (50А); 2003-2006: Предохранитель: "26" / IOD (50А) |
| 16 | 10/15 | 2000-2001: Кислородный датчик (10А); 2002-2004: Реле нагревателя нижнего кислородного датчика (15A); 2005-2006: не используется |
| 17 | 20 | 2000–2001: реле нагревателя нижнего кислородного датчика, реле нагревателя верхнего кислородного датчика; 2003-2006: Розетка |
| 18 | 20 | Реле звукового сигнала |
| 19 | 20 | Многофункциональный переключатель (передние противотуманные фары) |
| 20 | 15 | 2000–2002 годы: не используется; 2003-2006: Радио |
| 21 | 10 | Реле муфты компрессора кондиционера |
| 22 | 20 | 2000–2002 годы: не используется; 2003-2006: Замок зажигания (предохранители (в салоне): «9», «10», «11», «12», «13», «14», «22»), датчик положения педали сцепления (механическая коробка передач) |
| 23 | 20 | Реле топливного насоса |
| 24 | 10/20 | 2000–2001 годы: не используется; 2002: Лампа купола, комбинация приборов, разъем канала передачи данных, радио, лампа подсветки, лампа подкапотного пространства, лампа купола саундбара (10 А) 2003–2006: Реле заднего замка (внедорожный пакет), переднего замка (внедорожный пакет) (20A) |
| 25 | 10 | 2000–2001: плафон, комбинация приборов, разъем канала передачи данных, радио, плафон, плафон подкапотного пространства, плафон саундбара; 2002-2006: не используется |
| 26 | 10/20 | 2000-2002: Катушка зажигания, топливная форсунка (20А); 2003-2006: Лампа плафона, комбинация приборов, разъем канала передачи данных, переключатель блокировки оси (внедорожный пакет), плафон освещения, компас/температурное зеркало, лампа подкапотного пространства (10 А) |
| 27 | 20 | 2000–2002 годы: не используется; 2003–2006: многофункциональный переключатель |
| 28 | 10/20 | 2000-2001: АБС (10А); Переопределение сцепления 2003–2006: Реле автоматического отключения, катушка зажигания, топливная форсунка, конденсатор катушки (20 А) |
| Реле | ||
| R1 | Автоматическое выключение | |
| R2 | Муфта компрессора кондиционера | |
| R3 | 2000–2002 годы: не используется; 2003–2006: Управление коробкой передач | |
| R4 | Стартер двигателя | |
| R5 | ABS | |
| R6 | 2000-2004: Нижний подогреватель кислородного датчика; 2005-2006: не используется | |
| R7 | 2000-2001: Нагреватель перед датчиком кислорода; 2002–2006: Противотуманные фары | |
| R8 | Horn | |
| R9 | Топливный насос | |
| R10 | Обогрев заднего стекла | |
| R11 | 2003-2006: Передний подкрылок (внедорожный пакет); 2005–2006: высокоскоростной вентилятор радиатора (2,4 л PowerTech) | |
| R12 | 2000–2001 годы: АБС; 2003-2006: Задний подкрылок (внедорожный пакет); 2005–2006: Вентилятор радиатора на низкой скорости (2,4 л PowerTech) |
