Предохранители и реле Jeep Wrangler (JL, 2017-2019..)
Схемы относятся к указанным годам и вариантам Jeep Wrangler (JL, 2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Расположение предохранителей Jeep Wrangler 2017-2019…

Предохранители прикуривателя (розетка) в Jeep Wrangler являются предохранители F43, F45 и F52 в блоке предохранителей моторного отсека.
Оглавление

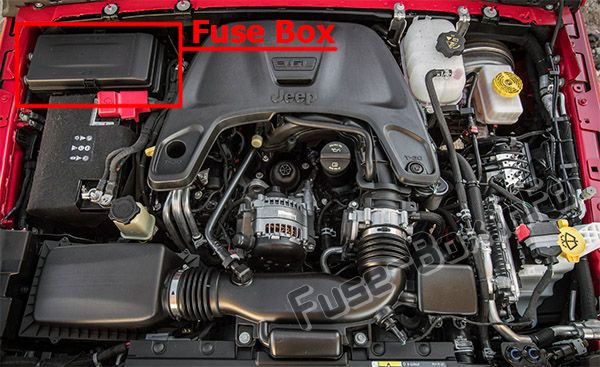

Расположение блока предохранителей
The Центр распределения электроэнергии находится в моторном отсеке рядом с аккумулятором.
Этот центр содержит патронные предохранители, мини-предохранители и реле. На верхней крышке PDC указано расположение, функция и размер каждого обслуживаемого предохранителя/реле.
Схемы блока предохранителей
2017, 2018

| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F01 | - | - | Запасной |
| F02 | 40 А Зеленый | - | Стартер |
| F03 | - | 5-амперный загар | IBS |
| F04 | - | 20 ампер желтый | Топливный насос MTR/FPCM |
| F05 | - | 5-амперный загар | Шлюз безопасности |
| F06 | - | - | Запасной |
| F07 | - | 15 А Синий | LTR Cool Pump — при наличии |
| F08 | - | 15 А Синий | TCM-8HP Лебедь |
| F09 | - | - | Запасной |
| F10 | - | 15 А Синий | КИН/РФ ХАБ/ESCL |
| F11 | - | 10 ампер красный | Порт UCI (USB и AUX) |
| F12 | - | 25 ампер чистый | Hi-Fi усилитель |
| F13 | - | - | Запасной |
| F14 | - | - | Запасной |
| F15 | - | 15 А Синий | IPC/SWITCH BANK-HD ELEC |
| F16 | - | - | Запасной |
| F17 | - | - | Запасной |
| F18 | - | 10 ампер красный | МУФТА ПЕРЕМЕННОГО ТОКА |
| F19 | - | - | Запасной |
| F20 | 30 ампер розовый | - | CBC 1-СВЕТ ВНУТРЕННЕГО СВЕТИЛЬНИКА |
| F21 | - | 20 ампер желтый | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ |
| F22 | 10 ампер красный | ECM/PCM/MGU WAKE UP/PPU WAKE UP | |
| F23 | - | 10 ампер красный | ПКМ/ЭБУ |
| F24 | - | - | Запасной |
| F25 | - | 10 ампер красный | MOD.SBW |
| F26 | 40 А Зеленый | - | CBC 2-НАРУЖНЫЕ ФОНАРИ #1 |
| F27 | 30 ампер розовый | - | Передние дворники |
| F28 | 40 А Зеленый | - | CBC 3-СИЛОВЫЕ ЗАМКИ |
| F29 | 40 А Зеленый | - | CBC 4-НАРУЖНЫЕ ФОНАРИ #2 |
| F30 | - | - | Запасной |
| F31 | - | 10 ампер красный | ДИАГНОСТИЧЕСКИЙ ПОРТ |
| F32 | - | 10 ампер красный | HVAC CTRL MOD/SCL/OCM/DPDM |
| F33 | - | 10 ампер красный | PTS/IRCM/AIRBAG ОТКЛЮЧЕНИЕ LMPS |
| F34 | - | 10 ампер красный | ESC/EHPS/SBCM ПРОСЛУШИВАНИЕ |
| F35 | 30 ампер розовый | - | ТОРМОЗНОЙ VAC PMP — при наличии |
| F36 | 30 ампер розовый | - | TRLR TOW MOD — при наличии |
| F37 | 30 ампер розовый | - | TRLR TOW CONN 7W — при наличии |
| F38 | 20 ампер синий | - | ECM |
| F39 | - | - | Запасной |
| F40 | - | 15 А Синий | DTCM/БЛОКИРОВКА МОСТА FT_RR |
| F41 | - | 15 А Синий | ПРОБУЖДЕНИЕ IC/SGW |
| F42 | 10 ампер красный | ПОДАЧА PCR CTRL FEED (ESS)/ЗАПАСНОЙ (BSG) — при наличии | |
| F43 | 20 ампер желтый | ВЫПУСК ПИТАНИЯ (ГРУЗОВОЙ) АККУМУЛЯТОРНАЯ БАТАРЕЯ | |
| F44 | - | 10 ампер красный | НАГРЕВАТЕЛЬ IRCAM |
| F45 | - | 20 ампер желтый | ВЫПУСК PWR (ГРУЗОВОЙ) ЗАЖИГАНИЕ* |
| F46 | — | 10 ампер красный | АВТО HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | - | - | Запасной |
| F48 | - | - | Запасной |
| F49 | - | 10 ампер красный | ORC |
| F50 | - | 10 ампер красный | HD ACC — при наличии |
| F51 | - | 10 ампер красный | DSRC/USB/ISRVM/CSGM |
| F52 | - | 20 ампер желтый | СИГАРА ЛТР |
| F53 | - | - | Запасной |
| F54 | - | - | Запасной |
| F55 | - | - | Запасной |
| F56 | - | 10 ампер красный | ДАТЧИК ТЕМПЕРАТУРЫ В АВТОМОБИЛЕ |
| F57 | - | 20 ампер желтый | Переднее сиденье заднего сиденья |
| F58 | - | 20 ампер желтый | Переднее пассажирское сиденье |
| F59 | - | - | Запасной |
| F60 | - | 15 А Синий | CSWM (HTD STR КОЛЕСО) |
| F61 | - | 10 ампер красный | LBSS/RBSS |
| F62 | - | - | Запасной |
| F63 | - | 10 ампер красный | ORC |
| F64 | - | - | Запасной |
| F65 | - | - | Запасной |
| F66 | 40 А Зеленый | - | ВЕНТИЛЯТОР HVAC MTR FRT |
| F67 | - | - | Запасной |
| F68 | - | - | Запасной |
| F69 | - | 5-амперный загар | MGU (BSG) — при наличии |
| F70 | 25 ампер чистый | INJ / КАТУШКА ЗАЖИГАНИЯ (ГАЗ) / МОД СВЕЧИ НАКАЛИВАНИЯ (DSL) | |
| F71 | - | - | Запасной |
| F72 | - | 10 ампер красный | HD ELEC ACC PKG — при наличии |
| F73 | 20 ампер синий | - | PWR TOP LT |
| F74 | 20 ампер синий | - | PWR TOP RT |
| F75 | - | 10 ампер красный | PPU-BPCM и APM (BSG) — при наличии |
| F76 | - | 20 ампер желтый | ECM (ГАЗ)/PCM (DSL) |
| F77 | - | 10 ампер красный | ЗЕРКАЛА |
| F78 | 10 ампер красный | КОМП/ВТОРЖЕНИЕ/СИРЕНА/ВТОРЖЕНИЕ SNSRS | |
| F79 | - | 20 ампер желтый | SMART BAR CTRL MOD |
| F80 | - | 15 А Синий | PCM |
| F81 | 30 ампер розовый | - | ЗАДНИЙ ОБОГРЕВАТЕЛЯ (EBL) |
| F82 | 30 ампер розовый | - | FUEL HTR — при наличии |
| F83 | 60 А Желтый | СВЕЧА НАКАЛИВАНИЯ — при наличии | |
| F84 | 30 ампер розовый | - | БЛОК УПРАВЛЕНИЯ HTR UREA — при наличии |
| F85 | - | 10 ампер красный | ДАТЧИК PM — при наличии |
| F86 | 30 ампер розовый | - | BRAKE VAC PMP 2 — при наличии |
| F87 | - | 10 ампер красный | НАСОС ПОДАЧИ/ПРОДУВКИ — при наличии |
| F88 | 20 ампер синий | - | ДАТЧИК NOx № 1/ № 2 — ЕСЛИ ОБОРУДОВАН |
| F89 | - | 10 ампер красный | SCCM/КРУИЗ CTL/DTV |
| F90 | 20 ампер синий | - | TRLR TOW PARK LMP — при наличии |
| F91 | - | 20 ампер желтый | HORN |
| F92 | 40 А Зеленый | - | HD ACCY #2 — при наличии |
| F93 | 40 А Зеленый | - | HD ACCY #1 — при наличии |
| F94 | - | 10 ампер красный | ТПМ/КОРАКС |
| F95 | - | - | Запасной |
| F96 | - | 10 ампер красный | ЗЕРКАЛО PWR SW |
| F97 | - | 20 ампер желтый | РАДИО/ТБМ |
| F98 | - | 10 ампер красный | SW BANK-HD ELEC/OFF ROAD |
| F99 | - | - | Запасной |
| F100 | 30 ампер розовый | - | ЭБУ ESC И КЛАПАНЫ |
| F101 | 30 ампер розовый | - | DTCM |
| F102 | - | 15 А Синий | ДВОЙНОЙ USB-ПОРТ |
| F103 | - | 15 А Синий | HD ACCY #3 — при наличии |
| F104 | - | 15 А Синий | НАСОС ОХЛАЖДЕНИЯ PPU — при наличии |
| F105 | - | 10 ампер красный | ICS/ОВКВ |
| F106 | 40 А Зеленый | - | ESC-НАСОС MTR |
| F107 | - | 20 ампер желтый | TRLR TOW STOP/TURN LT — при наличии |
| F108 | - | 15 А Синий | HD ACCY #4 — при наличии |
| F109 | - | 20 ампер желтый | TRLR TOW STOP/TURN RT — при наличии |
| F110 | 30 ампер розовый | - | СИЛОВОЙ ИНВЕРТОР |
| F111 | 20 ампер синий | - | TRLR TOW BACKUP — при наличии |

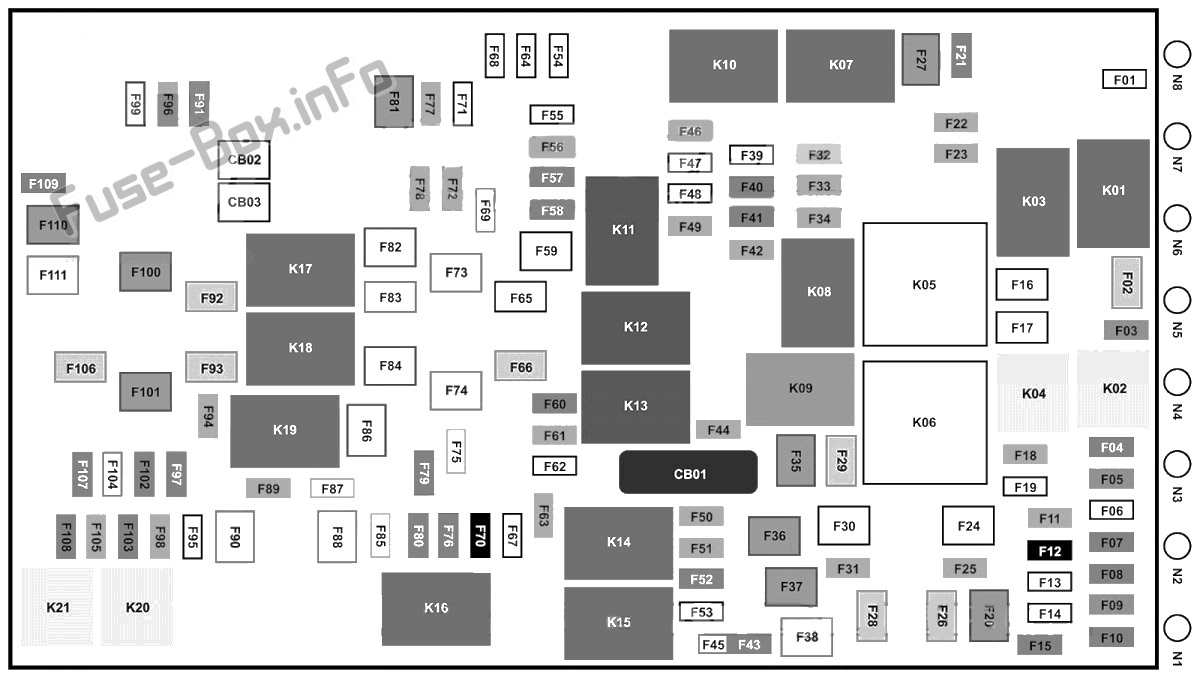

2019

| полость | Картриджный предохранитель | микро предохранитель | Описание |
|---|---|---|---|
| F01 | - | - | Запасной |
| F02 | 40 А Зеленый | - | Стартер |
| F03 | - | 5-амперный загар | Интеллектуальный датчик батареи (IBS) |
| F04 | - | 20 ампер желтый | Топливный насос MTR/FPCM |
| F05 | - | 5-амперный загар | Шлюз безопасности |
| F06 | - | - | Запасной |
| F07 | — | 15 А Синий | Низкотемпературный насос охлаждения радиатора (LTR) — при наличии |
| F08 | - | 15 А Синий | Модуль управления Trans TCM-8HP Лебедь |
| F09 | - | - | Запасной |
| F10 | 15 А Синий | Узел зажигания ключа (KIN) / Радиочастотный концентратор (RF HUB) / Электрический замок рулевой колонки (ESCL) | |
| F11 | - | 10 ампер красный | Порт UCI (USB и AUX) |
| F12 | - | 25 ампер чистый | Hi-Fi усилитель |
| F13 | - | - | Запасной |
| F14 | - | - | Запасной |
| F15 | 15 А Синий | Комбинация приборной панели (IPC)/Switch Bank-Heavy Duty Electrical Pkg (SWITCH BANK-HD ELEC) | |
| F16 | - | - | Запасной |
| F17 | - | - | Запасной |
| F18 | - | 10 ампер красный | Муфта кондиционера (МУФТА ПЕРЕМЕННОГО ТОКА) |
| F19 | - | - | Запасной |
| F20 | 30 ампер розовый | Центральный контроллер кузова (CBC) 1-ЛАМПЫ САЛОНА | |
| F21 | - | 20 ампер желтый | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ |
| F22 | 10 ампер красный | Модуль управления двигателем (ECM)/модуль управления силовым агрегатом (PCM)/блок мотор-генератора (MGU) WAKE UP/блок силового агрегата (PPU) WAKE UP | |
| F23 | — | 10 ампер красный | Модуль управления силовым агрегатом (PCM)/модуль управления двигателем (ECM) |
| F24 | - | - | Запасной |
| F25 | - | 10 ампер красный | Сдвиг модуля по проводам (MOD.SBW) |
| F26 | 40 А Зеленый | Центральный контроллер кузова (CBC) 2-НАРУЖНЫЕ ФОНАРИ #1 | |
| F27 | 30 ампер розовый | - | Передние дворники |
| F28 | 40 А Зеленый | Центральный контроллер кузова (CBC) 3-ЗАМКИ С ПРИВОДОМ | |
| F29 | 40 А Зеленый | Центральный контроллер кузова (CBC) 4-НАРУЖНЫЕ ФОНАРИ #2 | |
| F30 | - | - | Запасной |
| F31 | - | 10 ампер красный | ДИАГНОСТИЧЕСКИЙ ПОРТ |
| F32 | 10 ампер красный | Модуль обогрева, вентиляции и кондиционирования воздуха (HVAC CTRL MOD)/блокировка рулевой колонки (SCL)/модуль классификации пассажиров (OCM)/модуль обнаружения присутствия водителя (DPDM) | |
| F33 | 10 ампер красный | Система ParkTronics (PTS)/модуль инфракрасной камеры (IRCM)/лампы отключения подушек безопасности (AIRBAG DISABLE LMPS) | |
| F34 | 10 ампер красный | Электронный контроль устойчивости (ESC)/электро-гидравлический усилитель руля (EHPS)/модуль управления Smart Bar (SBCM) WAKE UP | |
| F35 | 30 ампер розовый | - | ТОРМОЗНОЙ VAC PMP — при наличии |
| F36 | 30 ампер розовый | - | ТРЕЙЛЕР БУКСИРОВКА MOD — если оборудовано |
| F37 | 30 ампер розовый | - | ТРЕЙЛЕР БУКСИРОВОЧНЫЙ СОЕДИНИТЕЛЬ 7W — При наличии |
| F38 | 20 ампер синий | - | Модуль управления двигателем ECM |
| F39 | - | - | Запасной |
| F40 | 15 А Синий | Модуль управления трансмиссией (DTCM)/блокировка оси (AXLE LOC) FT_RR | |
| F41 | 15 А Синий | Комбинация приборов (IC)/шлюз безопасности (SGW) WAKE UP | |
| F42 | 10 ампер красный | Реле управления мощностью Управление подачей (электрический пуск/останов)/запасной (ременной стартер-генератор) — при наличии | |
| F43 | 20 ампер желтый | ВЫПУСК ПИТАНИЯ (ГРУЗОВОЙ) АККУМУЛЯТОРНАЯ БАТАРЕЯ | |
| F44 | - | 10 ампер красный | Инфракрасная камера (IRCAM) НАГРЕВАТЕЛЬ |
| F45 | - | 20 ампер желтый | ВЫПУСК PWR (ГРУЗОВОЙ) ЗАЖИГАНИЕ |
| F46 | — | 10 ампер красный | АВТО HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | - | - | Запасной |
| F48 | - | - | Запасной |
| F49 | - | 10 ампер красный | Контроллер системы пассивной безопасности ORC |
| F50 | - | 10 ампер красный | HD ACC — при наличии |
| F51 | 10 ампер красный | Цифровое ТВ (DSRQ/USB/Внутреннее зеркало заднего вида (ISRVM)/ Модуль компаса (CSGM) | |
| F52 | - | 20 ампер желтый | СИГАРА ЛТР |
| F53 | - | - | Запасной |
| F54 | - | - | Запасной |
| F55 | - | - | Запасной |
| F56 | - | 10 ампер красный | ДАТЧИК ТЕМПЕРАТУРЫ В АВТОМОБИЛЕ |
| F57 | - | 20 ампер желтый | Переднее сиденье заднего сиденья |
| F58 | - | 20 ампер желтый | Переднее пассажирское сиденье |
| F59 | - | - | Запасной |
| F60 | 15 А Синий | Модуль комфортного рулевого колеса (CSWM) (HTD STR WHEEL) | |
| F61 | — | 10 ампер красный | Левый датчик слепых зон (LBSS)/правый датчик слепых зон (RBSS) |
| F62 | - | - | Запасной |
| F63 | - | 10 ампер красный | Контроллер системы пассивной безопасности (ORC) |
| F64 | - | - | Запасной |
| F65 | - | - | Запасной |
| F66 | 40 А Зеленый | - | ВЕНТИЛЯТОР HVAC MTR FRT |
| F67 | - | - | Запасной |
| F68 | - | - | Запасной |
| F69 | 5-амперный загар | Мотор-генератор Блок ременного стартера-генератора MGU (BSG) — при наличии | |
| F70 | 25 ампер чистый | INJ / КАТУШКА ЗАЖИГАНИЯ (ГАЗ) / МОД СВЕЧИ НАКАЛИВАНИЯ (DSL) | |
| F71 | - | - | Запасной |
| F72 | - | 10 ампер красный | HD ELEC ACC PKG — при наличии |
| F73 | 20 ампер синий | - | PWR TOP LT |
| F74 | 20 ампер синий | - | PWR TOP RT |
| F75 | 10 ампер красный | Блок питания — модуль управления аккумуляторной батареей и модуль вспомогательного питания (PPU-BPCM и APM) Стартер-генератор с ременным приводом (BSG) — при наличии | |
| F76 | - | 20 ампер желтый | ECM (ГАЗ)/PCM (DSL) |
| F77 | - | 10 ампер красный | ЗЕРКАЛА |
| F78 | — | 10 ампер красный | КОМП/ ОХРАНА/СИРЕНА/ ДАТЧИКИ ОХРАНЫ |
| F79 | - | 20 ампер желтый | SMART BAR CTRL MOD |
| F80 | - | 15 А Синий | Модуль управления силовым агрегатом (PCM) |
| F81 | 30 ампер розовый | - | ЗАДНИЙ ОБОГРЕВАТЕЛЯ (EBL) |
| F82 | 30 ампер розовый | - | FUEL HTR — при наличии |
| F83 | 60 А Желтый | СВЕЧА НАКАЛИВАНИЯ — при наличии | |
| F84 | 30 ампер розовый | - | БЛОК УПРАВЛЕНИЯ HTR UREA — при наличии |
| F85 | - | 10 ампер красный | ДАТЧИК PM — при наличии |
| F86 | 30 ампер розовый | - | BRAKE VAC PMP 2 — при наличии |
| F87 | - | 10 ампер красный | НАСОС ПОДАЧИ/ПРОДУВКИ — при наличии |
| F88 | 20 ампер синий | - | ДАТЧИК NOx № 1/ № 2 — ЕСЛИ ОБОРУДОВАН |
| F89 | 10 ампер красный | Модуль управления рулевой колонкой (SCCM)/Круиз-контроль (CRUISE CTL)/Цифровое телевидение (DTV) | |
| F90 | 20 ампер синий | - | TRAILER TOW PARK LMP — при наличии |
| F91 | - | 20 ампер желтый | HORN |
| F92 | 40 А Зеленый | - | HD ACCY #2 — при наличии |
| F93 | 40 А Зеленый | - | HD ACCY #1 — при наличии |
| F94 | — | 10 ампер красный | Система контроля давления в шинах (TPM)/ радиочастотного концентратора (CORAX) |
| F95 | - | - | Запасной |
| F96 | - | 10 ампер красный | ЗЕРКАЛО PWR SW |
| F97 | - | 20 ампер желтый | РАДИО/ТБМ |
| F98 | - | 10 ампер красный | SW BANK-HD ELEC/OFF ROAD |
| F99 | - | - | Запасной |
| F100 | 30 ампер розовый | - | ЭБУ ESC И КЛАПАНЫ |
| F101 | 30 ампер розовый | - | Модуль управления трансмиссией (DTCM) |
| F102 | - | 15 А Синий | ДВОЙНОЙ USB-ПОРТ |
| F103 | - | 15 А Синий | HD ACCY #3 — при наличии |
| F104 | - | 15 А Синий | НАСОС ОХЛАЖДЕНИЯ PPU — при наличии |
| F105 | 10 ампер красный | Интегрированный центральный блок (ICS)/тепловентиляция и кондиционирование воздуха (HVAC) | |
| F106 | 40 А Зеленый | - | Электронный регулятор скорости (ESC)-PUMP MTR |
| F107 | 20 ампер желтый | ТРЕЙЛЕР БУКСИРОВКА/ПОВОРОТ LT — если оборудовано | |
| F108 | - | 15 А Синий | HD ACCY #4 — при наличии |
| F109 | — | 20 ампер желтый | ТРЕЙЛЕР БУКСИРОВКА/ПОВОРОТ RT — при наличии |
| F110 | 30 ампер розовый | - | СИЛОВОЙ ИНВЕРТОР |
| F111 | 20 ампер синий | - | ЗАДНИЙ ПРИЦЕП — при наличии |
Дополнительная информация: Jeep Wrangler (JL, 2017-2019..)
Jeep — первоклассный автомобильный гигант, специализирующийся на выпуске стильных, но мощных внедорожников. Одной из самых популярных моделей является Wrangler, которая держит планку высоко. Тем не менее, суть дизайна остается неизменной для всех моделей 2006 года. Базовая модель этого JK Wrangler оснащена брезентовым верхом, съемными панелями крыши и съемными дверями. Это один из лучших внедорожников, который предпочитают массы.
Jeep Wrangler: поколение JK
Различные модели также оснащены двумя дополнительными дверями, удлиненной колесной базой и задним сиденьем. Что касается интерьера этого внедорожника, то салон оснащен резиновым полом, жестким пластиком и функциональными элементами. Для поездок по бездорожью он также оснащен дренажными пробками, которые предотвращают намокание.
Езда и управляемость этой модели очень твердые и демпфированные. Высота посадки также вызывает беспокойство, поскольку она довольно высока. Стресс от крена тела чрезвычайно высок. Покоряющие ходовые качества этого транспортного средства делают его весьма полезным на любом пути. Что касается производительности, JK Wrangler оснащен 3,6-литровым двигателем V6 мощностью 285 лошадиных сил и крутящим моментом 260 фунт-фут. Он комплектуется 6-ступенчатой механической коробкой передач, а также 5-ступенчатым автоматом.
Что касается безопасности, то Wrangler поколения JK получает три звезды от NHTSA за безопасность при опрокидывании и лобовом столкновении. Существуют разные уровни отделки салона, основанные на этих трех моделях Sport, Sahara и Rubicon. Базовая спортивная версия оснащена некоторыми из лучших функций, такими как светодиодные фары, легкосплавные диски и кожаный руль. Хотя модель Rubicon, которая пользуется большим успехом, имеет передний стабилизатор поперечной устойчивости с электронным отключением, блокировку дифференциалов, передний и задний мосты и специальные шины.
