Предохранители и реле Pontiac Torrent (2005-2009)
Схемы относятся к указанным годам и вариантам Pontiac Torrent (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Jeep.
Схема предохранителей Pontiac Torrent 2005-2009
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

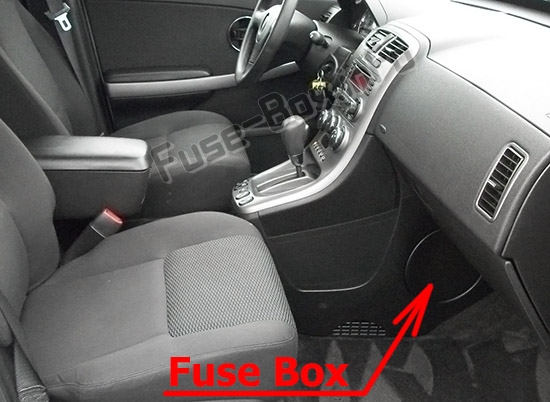

Блок предохранителей находится под приборной панелью со стороны пассажира на центральной консоли, за крышкой.

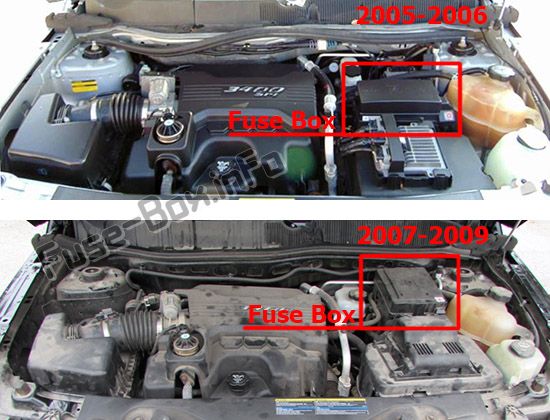

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2005, 2006

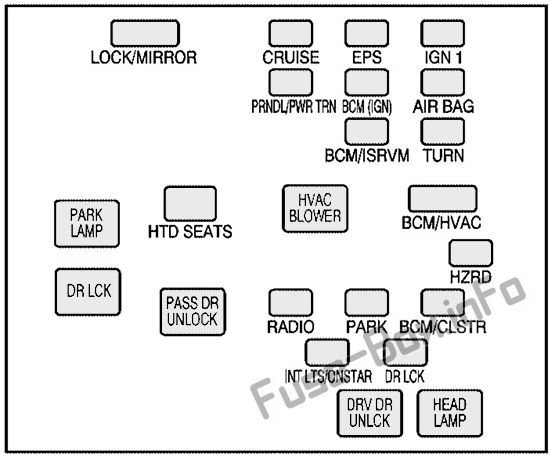

Пассажирский салон
| Name | Описание |
|---|---|
| ЗАМОК/ЗЕРКАЛО | Дверной замок, зеркало с электроприводом |
| КРУИЗ | Система круиз-контроля |
| EPS | Электроусилитель руля |
| IGN 1 | Переключатели, приборная панель |
| PRNDL/PWR TRN | PRNDL/трансмиссия |
| BCM (зажигание) | Модуль управления кузовом |
| ВОЗДУШНАЯ ПОДУШКА | Система подушек безопасности |
| BCM/ISRVM | Блок управления кузовным оборудованием, внутреннее зеркало заднего вида |
| TURN | Поворотники |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| BCM/ОВКВ | Блок управления кузовным оборудованием, отопление, вентиляция и кондиционирование воздуха |
| HZRD | Предупреждающие световые сигналы опасности |
| РАДИО | Радио |
| ЗАМОК/ЗЕРКАЛО | Дверной замок, зеркало с электроприводом |
| PARK | Парковочные огни |
| BCM/CLSTR | Блок управления кузовным оборудованием, комбинация приборов |
| INT LTS/ONSTAR | Внутреннее освещение/OnStar |
| ДР ЛСК | Дверные замки |
| Реле | |
| ПАРКОВОЧНАЯ ЛАМПА | Реле стояночных огней |
| ВОЗДУХОДУВКА ОВКВ | Двигатель вентилятора отопления, вентиляции и кондиционирования воздуха |
| ДР ЛСК | Реле дверных замков |
| ПРОЙДИТЕ ДР РАЗБЛОКИРОВАТЬ | Реле разблокировки двери пассажира |
| ДРВ ДР РАЗБЛОКИРОВАТЬ | Реле разблокировки двери водителя |
| НАЛОБНЫЙ ФОНАРЬ | Фары |

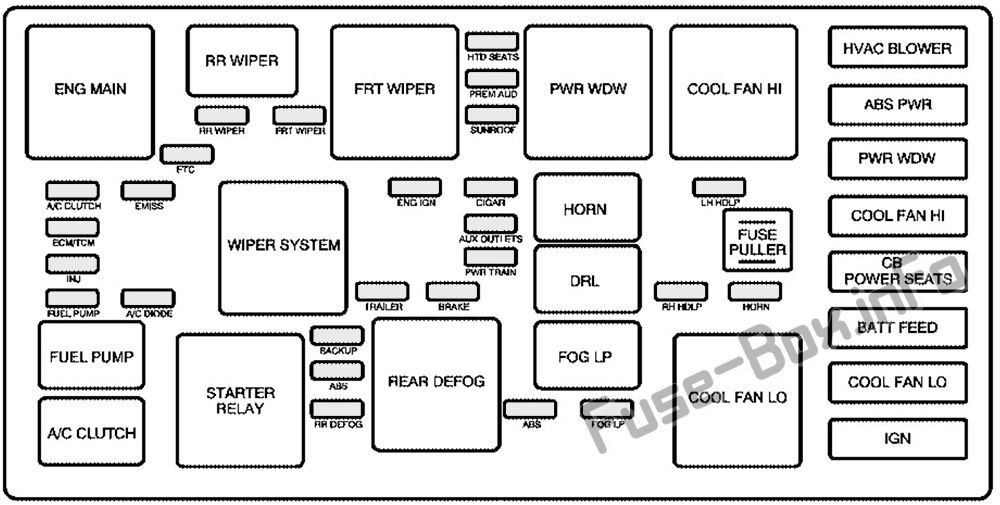

Моторного отсека
| Name | Описание |
|---|---|
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| ВОЗДУХОДУВКА ОВКВ | Отопление, вентиляция, управление вентилятором кондиционера |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| ПРЕМЬЕР АУДИО | Аудиосистема премиум-класса, усилитель |
| АБС ПВР | Антиблокировочная тормозная система |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель заднего стекла |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Стеклоочиститель переднего стекла |
| ЛЮК | Люк на крыше |
| ETC | Электронное управление дроссельной заслонкой |
| PWR WDW | Электрические стеклоподъемники |
| МУФТА КОНДИЦИОНЕРА | Муфта кондиционера |
| ЭМИСС | Выбросы |
| ENG IGN | Зажигание двигателя |
| СИГАРА | Зажигалка |
| левый HDLP | Фара со стороны водителя |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | Охлаждающий вентилятор Высокий |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| ЭБУ/КПМ | Модуль управления двигателем, модуль управления коробкой передач |
| ДОПОЛНИТЕЛЬНЫЕ РОЗЕТКИ | Дополнительные розетки |
| СЪЕМНИК ПРЕДОХРАНИТЕЛЯ | Съемник предохранителей |
| INJ | Топливные форсунки |
| ПОЕЗД С ЭЛЕКТРОДВИГАТЕЛЕМ | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ДИОД ПЕРЕМЕННОГО ТОКА | Диод кондиционера |
| ТРЕЙЛЕР | Освещение прицепа |
| ТОРМОЗ | Тормозная система |
| правая HDLP | Фара со стороны пассажира |
| HORN | Horn |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | Резервные лампы |
| СИДЕНЬЯ HTD | Сиденья с подогревом |
| БАТТ ПОДАЧА | Батарея |
| ABS | Антиблокировочная тормозная система |
| ПРОХЛАДНЫЙ ВЕНТИЛЯТОР ЛО | Низкий уровень вентилятора охлаждения |
| RR DEFOG | Обогрев заднего стекла |
| ABS | Антиблокировочная тормозная система |
| ФОГ ЛП | Противотуманные фары |
| IGN | Выключатель зажигания |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ | Сиденья с электроприводом (автоматический выключатель) |
| Реле | |
| ГЛАВНАЯ | Реле двигателя |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Реле стеклоочистителя заднего стекла |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Реле стеклоочистителя переднего стекла |
| PWR WDW | Реле питания Windows |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | Реле высокого напряжения вентилятора охлаждения |
| СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ | Реле стеклоочистителя |
| HORN | Реле звукового сигнала |
| DRL | Реле дневных ходовых огней |
| ТОПЛИВНЫЙ НАСОС | Реле топливного насоса |
| РЕЛЕ СТАРТЕРА | Реле стартера |
| ЗАДНИЙ ПРОТИВОТУМАН | Реле обогревателя заднего стекла |
| ФОГ ЛП | Реле противотуманных фар |
| ПРОХЛАДНЫЙ ВЕНТИЛЯТОР ЛО | Реле низкого уровня охлаждающего вентилятора |
| МУФТА КОНДИЦИОНЕРА | Реле муфты кондиционера |
2007, 2008, 2009

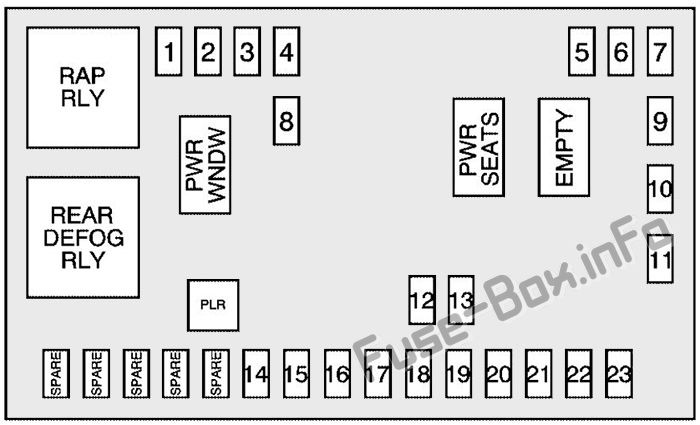

Пассажирский салон
| № | Описание |
|---|---|
| 1 | Люк на крыше |
| 2 | Развлекательная программа для пассажиров задних сидений |
| 3 | Задний стеклоочиститель |
| 4 | Задняя дверь |
| 5 | Подушки безопасности |
| 6 | Сиденья с подогревом |
| 7 | Сигнал поворота со стороны водителя |
| 8 | Дверные замки |
| 9 | Модуль автоматического обнаружения присутствия |
| 10 | Зеркала с электроприводом |
| 11 | Сигнал поворота со стороны пассажира |
| 12 | Усилитель |
| 13 | Подсветка рулевого колеса |
| 14 | Информационно-развлекательная система |
| 15 | Система климат-контроля, дистанционный исполнительный механизм |
| 16 | Вентиляция канистры |
| 17 | Радио |
| 18 | Кластер |
| 19 | Выключатель зажигания |
| 20 | Модуль управления кузовом |
| 21 | OnStar |
| 22 | Центральный стоп-сигнал, диммер |
| 23 | Внутреннее освещение |
| ЗАПАСНОЙ | Запасные предохранители |
| PLR | Съемник предохранителей |
| Автоматические выключатели | |
| PWR WNDW | Электрические стеклоподъемники |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ | Сиденья с электроприводом |
| ПУСТОЙ | Пустой |
| Реле | |
| РЭП РЛИ | Сохраненное вспомогательное силовое реле |
| ЗАДНЯЯ ЗАГЛУШКА | Реле заднего обогревателя |

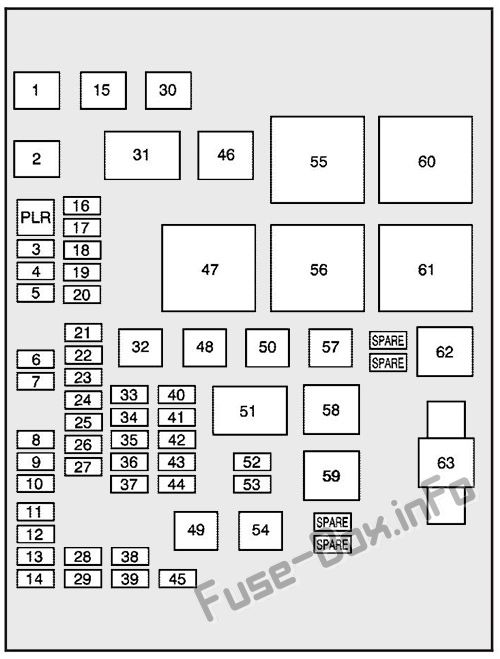

Моторного отсека
| № | Описание |
|---|---|
| 1 | Охлаждающий вентилятор 2 |
| 2 | Охлаждающий вентилятор 1 |
| 3 | Вспомогательная мощность |
| 4 | 2007: Не используется 2008-2009: Задний HVAC |
| 5 | Запасной |
| 6 | Запасной |
| 7 | Антиблокировочная тормозная система |
| 8 | Муфта кондиционера |
| 9 | Ближний свет со стороны водителя |
| 10 | Дневной ходовой огонь 2 |
| 11 | Дальний свет со стороны пассажира |
| 12 | Парковочный фонарь со стороны пассажира |
| 13 | Horn |
| 14 | Парковочный фонарь со стороны водителя |
| 15 | Стартер |
| 16 | Электронное управление дроссельной заслонкой, модуль управления двигателем |
| 17 | Излучающее устройство 1 |
| 18 | Даже катушки, форсунки |
| 19 | Нечетные катушки, форсунки |
| 20 | Излучающее устройство 2 |
| 21 | Запасной |
| 22 | Модуль управления силовым агрегатом, зажигание |
| 23 | Передача инфекции |
| 24 | Датчик массы воздушного потока |
| 25 | Дисплей подушки безопасности |
| 26 | Запасной |
| 27 | Стоп-сигнал |
| 28 | Ближний свет со стороны пассажира |
| 29 | Дальний свет со стороны водителя |
| 30 | Основной аккумулятор 3 |
| 32 | Запасной |
| 33 | Модуль управления двигателем, аккумулятор |
| 34 | Модуль управления коробкой передач, аккумулятор |
| 35 | Лампа трейлерного парка |
| 36 | Передний стеклоочиститель |
| 37 | Стоп-сигнал прицепа со стороны водителя, указатель поворота |
| 38 | Запасной |
| 39 | Топливный насос |
| 40 | Не используется |
| 41 | Полный привод |
| 42 | Регулируемое управление напряжением |
| 43 | Стоп-сигнал прицепа со стороны пассажира, указатель поворота |
| 44 | Запасной |
| 45 | Передний, задний омыватель |
| 48 | Задний обогреватель |
| 49 | Электродвигатель антиблокировочной тормозной системы |
| 50 | Основной аккумулятор 2 |
| 52 | Дневные ходовые огни |
| 53 | Противотуманные фары |
| 54 | Вентилятор системы климат-контроля |
| 57 | Основной аккумулятор 1 |
| 63 | 2007: Мегафьюз 2008-2009: Электроусилитель руля |
| Реле | |
| 31 | Зажигание Основное |
| 46 | Муфта компрессора кондиционера |
| 47 | Силовой агрегат |
| 51 | Запасной |
| 55 | Крэнк |
| 56 | Вентилятор 1 |
| 58 | Стоп-сигнал прицепа со стороны пассажира, указатель поворота |
| 59 | Стоп-сигнал прицепа со стороны водителя, указатель поворота |
| 60 | Вентилятор 3 |
| 61 | Вентилятор 2 |
| 62 | Топливный насос |
