Предохранители и реле KIA Amanti / Opirus (2004-2010)

Схемы относятся к указанным годам и вариантам KIA Amanti / Opirus (2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Схема предохранителей KIA Amanti/Opirus 2004-2010 гг.

Схема предохранителей KIA Amanti/Opirus 2004-2010 гг.

Предохранители прикуривателя (розетки) в KIA Amanti (Opirus) находятся в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель) и «Р/ВЫХОД» (розетка электропитания)).

Расположение блока предохранителей

Пассажирский салон

Блок предохранителей находится в подлокотнике со стороны водителя.Пассажирский салон

Моторного отсека

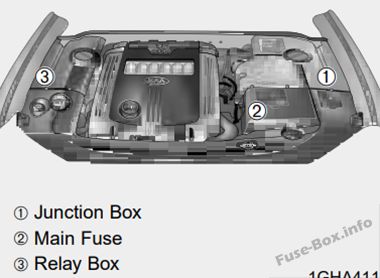

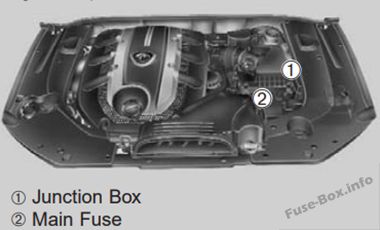

Блок предохранителей находится в моторном отсеке рядом с аккумулятором.

Версия 1Моторного отсека

Версия 2
Моторного отсека

Чтобы проверить предохранитель или реле в моторном отсеке, снимите кожух моторного отсека.

Схемы блока предохранителей

2004, 2005, 2006

Релейные панели

Релейные панели

Релейные панели

NameОписание реле

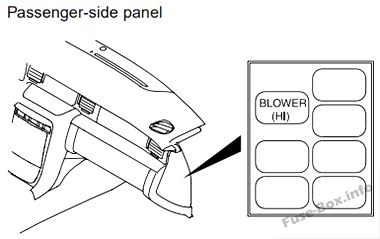

Панель со стороны пассажира:
ВОЗДУХОДУВКА (ПРИВЕТ)Реле вентилятора кондиционера (высокий уровень)

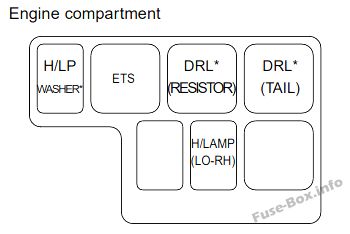

Моторного отсека:
ШАЙБА ВД/НДРеле омывателя фар
ETSЭлектронное реле системы дроссельной заслонки
ДРЛ (РЕЗИСТОР)Реле дневных ходовых огней (резисторное)
ДХО (ХВОСТ)Реле дневных ходовых огней (задний фонарь)
H/ЛАМПА (НИЖНЯЯ-ПРАВАЯ)Реле фар (ближний свет-правый)

Пассажирский салон

Пассажирский салон

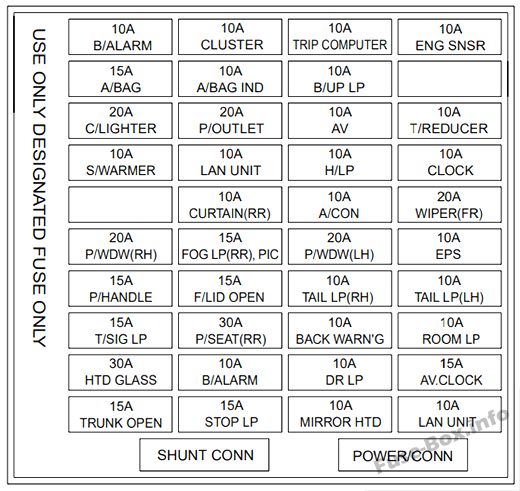

Назначение предохранителей в салоне (2004, 2005, 2006)
ОписаниеНоминал, АмперЗащищенный компонент
Б/АВАРИЙНЫЙ СИГНАЛ10AОхранная сигнализация
СУМКА15AВоздушная подушка
C/зажигалка20AЗажигалка
S/теплее10AПодогрев сиденья
P/WDW(RH)20AЭлектростеклоподъемник (справа)
П/РУЧКА15AУсилитель руля
Т/СИГ ЛП15AСветовой сигнал поворота
СТЕКЛО HTD30AДефростер
БАГАЖНИК ОТКРЫТ15AОткрыватель крышки багажника
КЛАСТЕР10AКластер
A/СУМКА ИНД.10AИндикатор подушки безопасности
Р/ВЫХОД20AЭлектрическая розетка
БЛОК ЛВС10AБлок локальной сети
ЗАНАВЕС(RR)10AЭлектрический занавес (задний)
ВОГ LP(RR), ПОС15AПротивотуманная фара (задняя), Идентификационная карта
F/КРЫШКА ОТКРЫТА15AОткрыватель крышки бензобака
П/СИДЕНЬЕ(RR)30AСиденье с электроприводом (заднее)
Б/АВАРИЙНЫЙ СИГНАЛ10AОхранная сигнализация
СТОП ЛП15AСтоп-сигнал
БОРТОВОЙ КОМПЬЮТЕР10AБортовой компьютер
Б/УП LP10AРезервный свет
AV10AАудио
H/LP10AФара
А/КОН10AСистема кондиционирования воздуха
P/WDW(левый)20AЭлектростеклоподъемник (слева)
ХВОСТ LP(RH)10AЗадний фонарь (справа)
ПРЕДУПРЕЖДЕНИЕ НАЗАД10AНазад предупреждение
ДР ЛП10AЛампа в дверях
ЗЕРКАЛО10AОбогрев наружного зеркала заднего вида
АНГ СНСР10AДатчики системы управления силовой передачей
Т/РЕДУКТОР10AРедуктор натяжения ремня безопасности
ЧАСЫ10AЧасы
СТЕКЛООЧИСТИТЕЛЬ(ПЕР.)20AСтеклоочиститель (передний)
EPS10AЭлектронный усилитель руля
ХВОСТ LP (левый)10AЗадний фонарь (левый)
КОМНАТА LP10AКомнатная лампа
АВ, ЧАСЫ15AАудио, Часы
БЛОК ЛВС10AБлок локальной сети
ШУНТНОЕ СОЕДИНЕНИЕ-Переключатель подсветки
ПИТАНИЕ/СОЕДИНЕНИЕ-Разъем питания

Моторного отсека

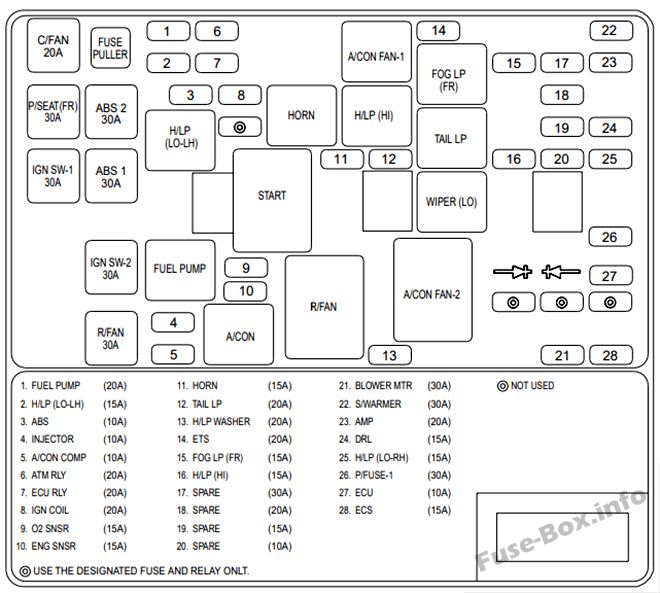

Моторного отсека

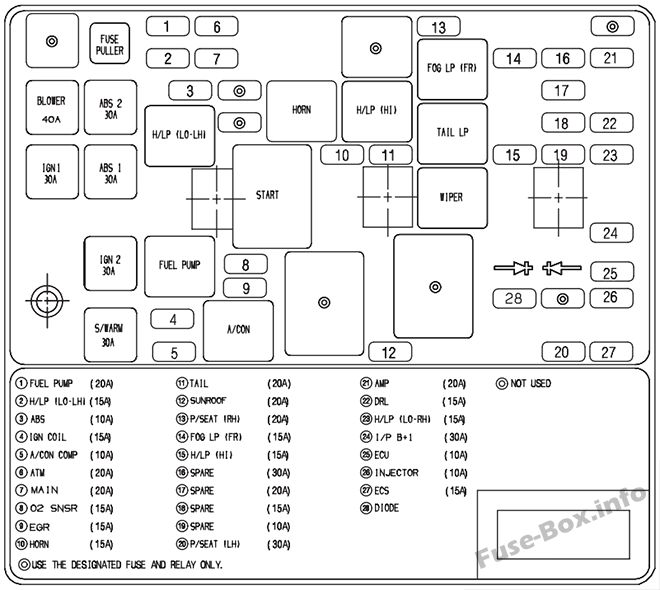

Назначение предохранителей/реле в моторном отсеке (2004, 2005, 2006)
№ОписаниеНоминал, АмперЗащищенный компонент
1ТОПЛИВНЫЙ НАСОС20AТопливный насос
2В/ЛП (НЧ-ЛВ)15AФара (нижняя левая)
3ABS10AАнтиблокировочная тормозная система
4ИНЖЕКТОР10AИнжектор
5А/КОН КОМП10AКомпрессор кондиционера
6банкомат RLY20AРеле управления автоматической коробкой передач
7ЭБУ РЛИ20AРеле блока управления двигателем
8КАТУШКА ЗАЖИГАНИЯ20AКатушка зажигания
9О2 СНСР15AДатчик кислорода
10АНГ СНСР15AДатчики системы управления силовой передачей
11HORN15AHorn
12ХВОСТ LP20AЗадний свет
13ШАЙБА ВД/НД20AОмыватель фар
14ETS20AЭлектронная система дроссельной заслонки
15ВОГ LP (FR)15AПротивотуманные фары (передние)
16H/LP (привет)15AФара (высокая)
17ЗАПАСНОЙ30Aзапасной предохранитель
18ЗАПАСНОЙ20Aзапасной предохранитель
19ЗАПАСНОЙ15Aзапасной предохранитель
20ЗАПАСНОЙ10Aзапасной предохранитель
21ВОЗДУХОДУВКА МТР30AДвигатель вентилятора
22S/теплее30AПодогрев сиденья
23AMP20AРадиоусилитель
24DRL15AДневной ходовой свет
25H/LP (нижний-правый)15AФара (ближний свет-правая)
26П/ПРЕДОХРАНИТЕЛЬ-130AВся электрическая система
27ECU10AБлок управления двигателем
28ECS15AПодвеска с электронным управлением
0НЕ ИСПОЛЬЗУЕТСЯНе используется
С/ВЕНТИЛЯТОР20AВентилятор конденсатора
П/СИДЕНЬЕ (ФР)30AСиденье с электроприводом (переднее)
ИГН SW-130AЗамок зажигания
АБС 230AАнтиблокировочная тормозная система
АБС 130AАнтиблокировочная тормозная система
ИГН SW-230AЗамок зажигания
Р/ВЕНТИЛЯТОР30AВентилятор радиатора
В/ЛП (НЧ-ЛВ)-Реле фар (ближний свет-левый)
ТОПЛИВНЫЙ НАСОС-Реле топливного насоса
HORN-Реле звукового сигнала
НАЧАЛО-Реле пускового двигателя
А/КОН-Реле кондиционера
А/КОН ВЕНТИЛЯТОР-1-Реле вентилятора кондиционера
H/LP (привет)-Реле фар (дальний свет)
Р/ВЕНТИЛЯТОР-Реле вентилятора радиатора
ВОГ LP (FR)-Реле противотуманных фар (передние)
ХВОСТ LP-Реле заднего фонаря
СТЕКЛООЧИСТИТЕЛЬ (НИЖНИЙ)-Реле стеклоочистителя (низкое)
А/КОН ВЕНТИЛЯТОР-2-Реле вентилятора кондиционера

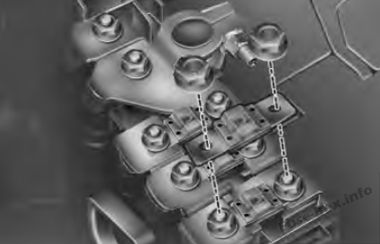

Главный предохранитель (BATT (60 А) и ALT (140 А))

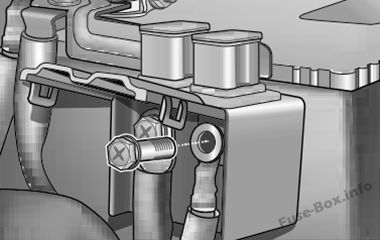

Главный предохранитель (BATT (60 А) и ALT (140 А))

2007, 2008, 2009

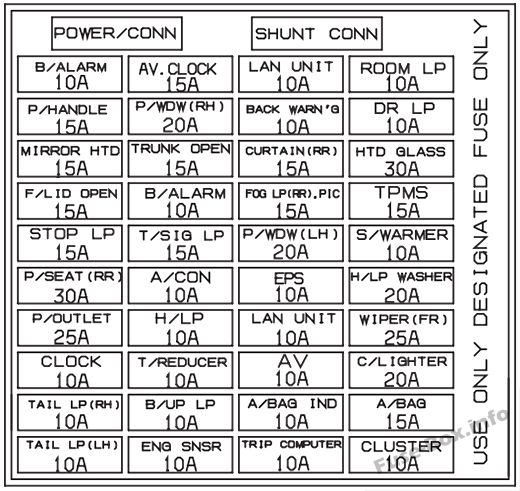

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2007, 2008, 2009)
ОписаниеНоминал, АмперЗащищенный компонент
Б/АВАРИЙНЫЙ СИГНАЛ10AОхранная сигнализация
СУМКА15AВоздушная подушка
C/зажигалка20AЗажигалка
S/теплее10AПодогрев сиденья
P/WDW(RH)20AЭлектростеклоподъемник (справа)
П/РУЧКА15AУсилитель руля
Т/СИГ ЛП15AСветовой сигнал поворота
СТЕКЛО HTD30AДефростер
БАГАЖНИК ОТКРЫТ15AОткрыватель крышки багажника
КЛАСТЕР10AКластер
A/СУМКА ИНД.10AИндикатор подушки безопасности
Р/ВЫХОД25AЭлектрическая розетка
БЛОК ЛВС10AБлок локальной сети
ЗАНАВЕС(RR)15AЭлектрический занавес (задний)
ВОГ LP(RR), ПОС15AПротивотуманная фара (задняя), Идентификационная карта
F/КРЫШКА ОТКРЫТА15AОткрыватель крышки топливного бака
П/СИДЕНЬЕ(RR)30AСиденье с электроприводом (заднее)
Б/АВАРИЙНЫЙ СИГНАЛ10AОхранная сигнализация
СТОП ЛП15AСтоп-сигнал
БОРТОВОЙ КОМПЬЮТЕР10AБортовой компьютер
Б/УП LP10AРезервный свет
AV10AАудио
H/LP10AФара
А/КОН10AСистема кондиционирования воздуха
P/WDW(левый)20AЭлектростеклоподъемник (слева)
ХВОСТ LP(RH)10AЗадний фонарь (справа)
НАЗАД ПРЕДУПРЕЖДЕНИЕ10AНазад предупреждение
ДР ЛП10AЛампа в дверях
ЗЕРКАЛО15AОбогрев наружного зеркала заднего вида
АНГ СНСР10AДатчики системы управления силовой передачей
Т/РЕДУКТОР10AРедуктор натяжения ремня безопасности
ЧАСЫ10AЧасы
СТЕКЛООЧИСТИТЕЛЬ(ПЕР.)25AСтеклоочиститель (передний)
EPS10AЭлектронный усилитель руля
ХВОСТ LP (левый)10AЗадний фонарь (левый)
КОМНАТА LP10AКомнатная лампа
АВ, ЧАСЫ15AАудио, Часы
БЛОК ЛВС10AБлок локальной сети
TPMS15AСистема контроля давления в шинах
ШАЙБА ВД/НД20AОмыватель фар
ШУНТНОЕ СОЕДИНЕНИЕ-Переключатель подсветки
ПИТАНИЕ/СОЕДИНЕНИЕ-Разъем питания

Моторного отсека

Моторного отсека

Назначение предохранителей_реле в моторном отсеке (2007, 2008, 2009)
№ОписаниеНоминал, АмперЗащищенный компонент
1ТОПЛИВНЫЙ НАСОС20AТопливный насос
2В/ЛП (НЧ-ЛВ)15AФара (нижняя левая)
3ABS10AАнтиблокировочная тормозная система
4КАТУШКА ЗАЖИГАНИЯ15AКатушка зажигания
5А/КОН КОМП10AКомпрессор кондиционера
6ATM20AРеле управления автоматической коробкой передач
7MAIN20AРеле блока управления двигателем
8О2 СНСР15AДатчик кислорода
9EGR15AДатчики системы управления силовой передачей
10HORN15AHorn
11TAIL20AЗадний свет
12ЛЮК20AСолнечная крыша
13П/СИДЕНЬЕ (ПРАВОЕ)20AСиденье с электроприводом (правое)
14ВОГ LP (FR)15AПротивотуманные фары (передние)
15H/LP (привет)15AФара (высокая)
16ЗАПАСНОЙ30Aзапасной предохранитель
17ЗАПАСНОЙ20Aзапасной предохранитель
18ЗАПАСНОЙ15Aзапасной предохранитель
19ЗАПАСНОЙ10Aзапасной предохранитель
20П/СИДЕНЬЕ (ЛЕВОЕ)30AСиденье с электроприводом (левое)
21AMP20AРадиоусилитель
22DRL15AДневной ходовой свет
23H/LP (нижний-правый)15AФара (ближний свет-правая)
24И/П Б+30AВся электрическая система
25ECU10AБлок управления двигателем
26ИНЖЕКТОР10AИнжектор
27ECS 15AПодвеска с электронным управлением
ВОЗДУХОДУВКА40AДвигатель вентилятора
IGN 130AЗамок зажигания
АБС 230AАнтиблокировочная тормозная система
АБС 130AАнтиблокировочная тормозная система
ИГН 230AЗамок зажигания
С/ТЕПЛО30AПодогрев сиденья
В/ЛП (НЧ-ЛВ)Реле фар (ближний свет-левый)
ТОПЛИВНЫЙ НАСОСРеле топливного насоса
HORNРеле звукового сигнала
НАЧАЛОРеле пускового двигателя
А/КОНРеле кондиционера
H/LP (привет)Реле фар (дальний свет)
ВОГ LP (FR)Реле противотуманных фар (передние)
ХВОСТ LPРеле заднего фонаря
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯРеле стеклоочистителя
BATT60AГенератор, Аккумулятор
ALT150AГенератор
ОХЛАЖДЕНИЕ60AОхлаждающий вентилятор

Главный предохранитель

Главный предохранитель
