Предохранители и реле KIA Borrego / Mohave (2009-2018)
Схемы относятся к указанным годам и вариантам KIA Borrego / Mohave (2009-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Borrego/Mohave 2009-2018
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «ВЫХОД F/PWR» (передняя розетка), «ФРТ СИГАРА» (с 2014 г.: прикуриватель)) и в блоке предохранителей в багажном отделении (см. предохранители «CTR P/ OUT» или «КОНСОЛЬ P/OUT» (консольная розетка), «RR P/OUT» (задняя розетка)).
Оглавление

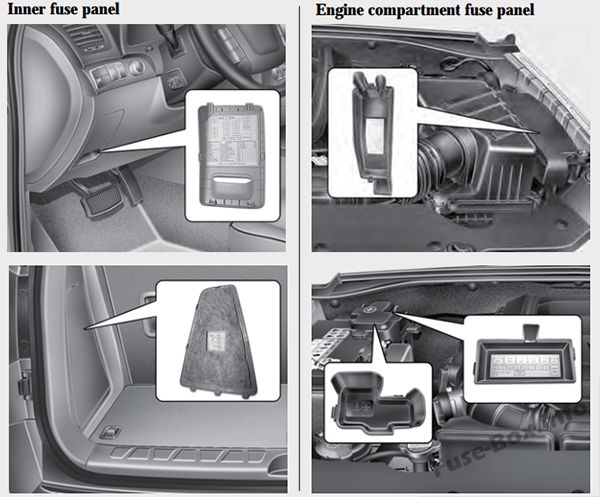

Расположение блока предохранителей
Расположение блока предохранителей

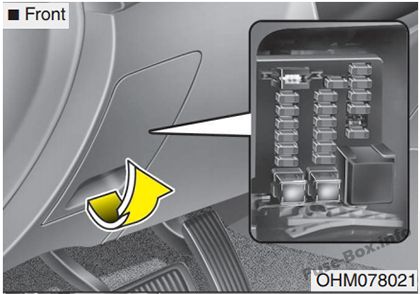

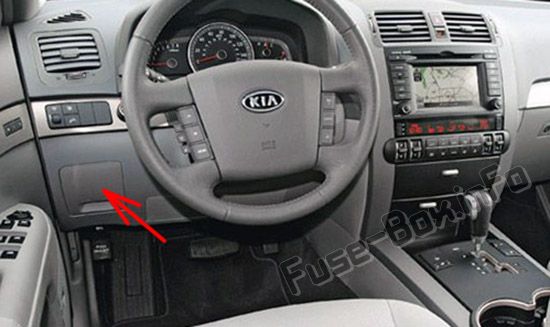

Приборная доска

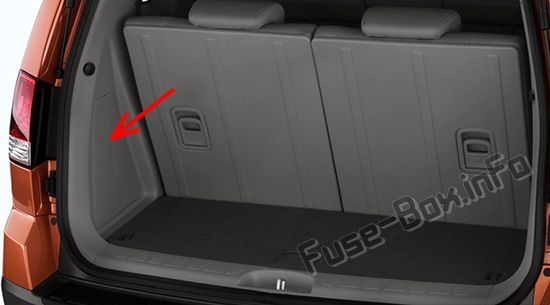

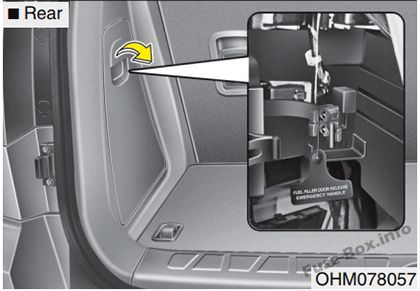

Багажное отделение

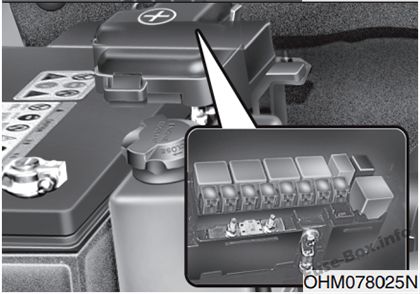

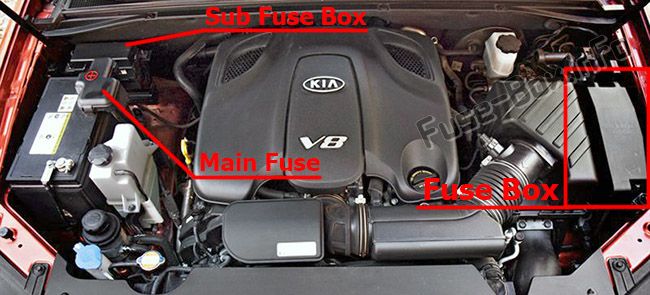

Моторного отсека

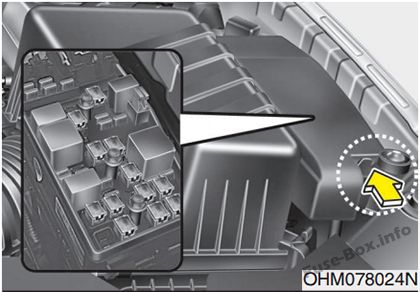

Главный блок предохранителей моторного отсека
Дополнительная панель предохранителей в моторном отсеке

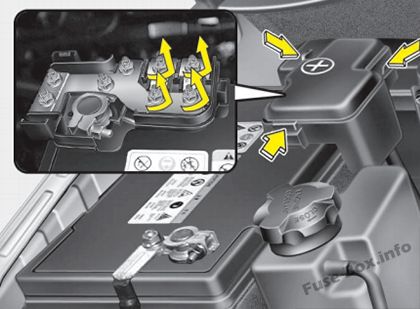

Главный предохранитель
Внутри крышек панели предохранителей/реле вы можете найти этикетку предохранителя/реле с указанием названия и мощности предохранителя/реле.
2009, 2010
2009, 2010

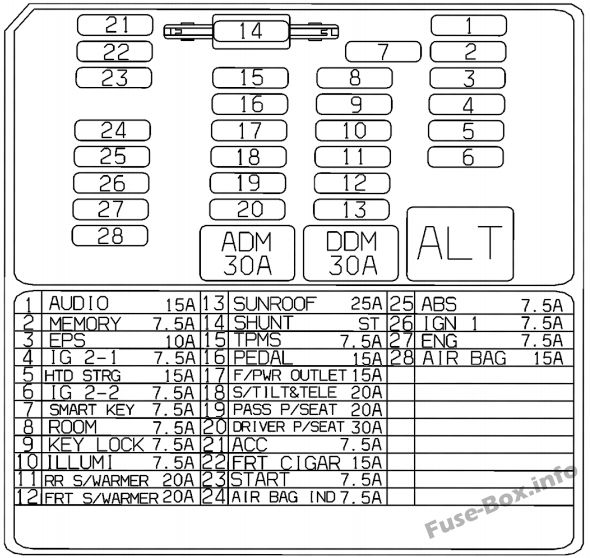

Назначение предохранителей в панели приборов (2009, 2010)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Аудио. Задний монитор, блок управления RSE, банка DVD-плеера |
| ПАМЯТЬ | 7.5A | Передний модуль управления кондиционером, задний модуль управления кондиционером, комбинация приборов (IND.), радиочастотный приемник, FAM, RAM, модуль двери водителя, вспомогательный дверной модуль, модуль наклона и телескопирования, модуль управления IMS |
| ИГ2-1 | 7.5A | Модуль управления передним кондиционером, датчик температуры в салоне, PDM, многофункциональный переключатель (стеклоочиститель/омыватель), модуль обогрева сиденья водителя/пассажира, реле переднего вентилятора, электрохромное зеркало, реле заднего вентилятора, переключатель инвертора переменного тока, реле прицепа, C/FAN ВЫСОКОЕ/НИЗКОЕ реле |
| ИГ2-2 | 7.5A | Задний модуль управления кондиционером. Модуль двери водителя, FAM, модуль вспомогательной двери, модуль управления IMS, модуль наклона и телескопирования |
| БД-II | 7.5A | Переключатель кнопки пуска-остановки. Разъем канала передачи данных, PDM. Универсальный контрольный разъем, модуль управления смарт-ключом, держатель брелка |
| ROOM | 7.5A | Электронное хромированное зеркало, лампа для карты, левый/правый выключатель туалетного столика, передний/задний модуль управления кондиционером, центральная комнатная лампа, задняя комнатная лампа |
| ЗАМОК | 7.5A | Переключатель спортивного режима, переключатель блокировки зажигания |
| ИЛЛЮМИ | 7.5A | IPM |
| RR S/ТЕПЛЕЕ | 20A | Реле обогрева заднего сиденья |
| ПЕРЕДНЯЯ С/НАГРЕВАТЕЛЬ | 20A | Модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира |
| ЛЮК | 25A | Модуль люка |
| TPMS | 7.5A | Модуль контроля давления в шинах |
| ПЕДАЛЬ | 15A | Реле регулируемой педали |
| ВЫХОД F/PWR | 15A | Передняя розетка |
| S/НАКЛОН И ТЕЛЕ | 20A | Наклонно-телескопический модуль |
| ПРОХОД П/СИДЕНЬЕ | 20A | Переключатель сиденья пассажира с электроприводом |
| СИДЕНЬЕ ВОДИТЕЛЯ | 30A | Переключатель сиденья водителя с электроприводом, переключатель поясничной опоры, модуль управления IMS |
| ACC | 7.5A | Аудиосистема, передний модуль управления кондиционером. Задний монитор, блок управления RSE, модуль управления смарт-ключом. DVD-плеер может |
| НАЧАЛО | 7.5A | Реле охранной сигнализации Пусковое реле |
| ПОДУШКА БЕЗОПАСНОСТИ ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| ABS | 7.5A | Блок управления АБС. Модуль управления ESC. Реле ДБК. Датчик угла поворота руля, левый переключатель аварийной площадки. Модуль управления смарт-ключом. Задний модуль управления системой помощи при парковке |
| IGN 1 | 7.5A | Реостат. Комбинация приборов (MICOM), многофункциональный переключатель (Cruise Remocon), генератор, задний зуммер системы помощи при парковке, задний переключатель системы помощи при парковке, аудиосистема, модуль PODS. Модуль контроля давления в шинах |
| ENG | 7.5A | Универсальный контрольный разъем, ECM, TCM, электродвигатель переднего стеклоочистителя, ECM 4WD, выключатель стоп-сигнала, дифференциальный воздушный насос свободного хода, генератор (G8BA) |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS. Контрольная лампа |
| DDM | 30A | Модуль двери водителя, электродвигатель стеклоподъемника безопасности водителя |
| ADM | 30A | Вспомогательный дверной модуль, электродвигатель стеклоподъемника безопасности пассажира |

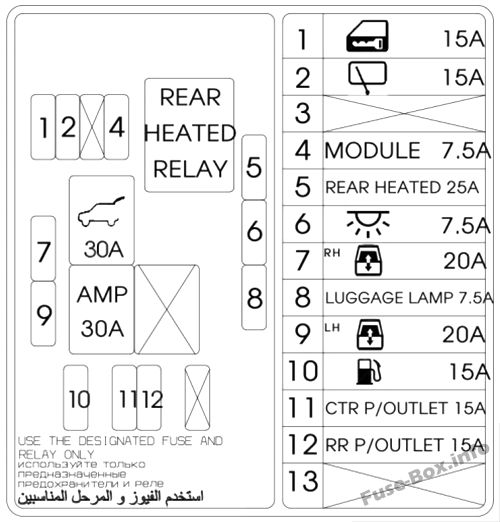

Назначение предохранителей в багажнике (2009, 2010)
| # | Номинал, Ампер | Цепь защищена |
|---|---|---|
| RR DEFOG | 25A | Реле заднего обогревателя, задний обогреватель (+) |
| ЗАЩЕЛКА Т/Г | 30A | Модуль управления задней дверью |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле электродвигателя заднего стеклоочистителя (+), электродвигатель заднего стеклоочистителя |
| ЗАМОК | 15A | Привод замка задней двери, левый/правый, реле блокировки/отпирания задней двери |
| CTR P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка |
| ТОПЛИВО ДР | 15A | Реле лючка бензобака, привод лючка бензобака |
| ТРЕЙЛЕР3 | 15A | Конвертер задних фонарей (резервный) |
| RR P/WIN-LH | 20A | Реле заднего левого стеклоподъемника (UP/DH), электродвигатель заднего левого стеклоподъемника |
| RR P/WIN-RH | 20A | Реле правого заднего стеклоподъемника (UP/DH), электродвигатель правого заднего стеклоподъемника (DN) |
| БАГАЖ | 7.5A | Лампа для багажа |
| AMP | 30A | AMP |
| ТРЕЙЛЕР2 | 30A | Конвертер задних фонарей (хвост) |

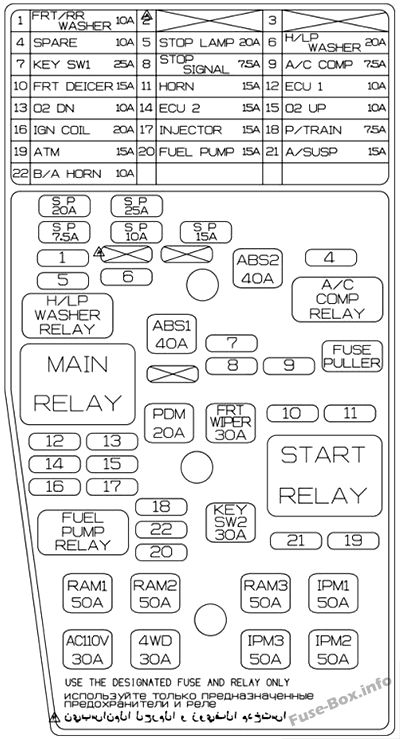

Назначение предохранителей в моторном отсеке (2009, 2010)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ШАЙБА ПЕРЕДНЯЯ/ЗАДНЯЯ | 10A | Реле электродвигателя переднего/заднего омывателя, электродвигатель омывателя |
| ТРЕЙЛЕР 5 | 15A | Преобразователь задних фонарей (поворот/стоп) |
| СТОП-СИГНАЛ | 20A | Выключатель стоп-сигналов, реле DBC |
| КЛЮЧ SW 1 | 25A | Замок зажигания, блок реле PDM (реле IG1, реле ACC) |
| СТОП-СИГНАЛ | 7.5A | Модуль управления ABS, модуль управления ESC, ECM, модуль управления смарт-ключом |
| КОМПЛЕКС КОНДИЦИОНЕРА | 7.5A | Реле компрессора кондиционера |
| РАЗГЛУШИТЕЛЬ ФРТ | 15A | Реле переднего антиобледенителя |
| HORN | 15A | Реле звукового сигнала |
| ЭБУ 1 | 10A | ECM, датчик массового расхода воздуха, модуль иммобилайзера, реле компрессора кондиционера |
| О2 ДН | 10A | Кислородный датчик №3, №4 |
| ЭБУ 2 | 15A | Клапан контроля масла, ECM, клапан регулируемого впускного коллектора, электромагнитный клапан управления продувкой, клапан закрытия адсорбера |
| О2 ВВЕРХ | 10A | Кислородный датчик №1, №2 |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания № 1 - № 8, конденсатор № 1, № 2 |
| ИНЖЕКТОР | 15A | ECM, форсунка №1-№8, датчик положения распределительного вала №1-№3 (G8BA) |
| П/ПОЕЗД | 7.5A | ECM, главное реле, блок реле (реле охранной сигнализации), генератор (G8BA) |
| ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса, датчик уровня топлива и электродвигатель топливного насоса |
| ATM | 15A | TCM |
| АБС 2 | 40A | Модуль управления АБС |
| АБС 1 | 40A | Модуль управления АБС |
| PDM | 20A | PDM |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30A | Реле включения переднего стеклоочистителя Реле включения переднего стеклоочистителя HI/LO |
| КЛЮЧ SW 2 | 30A | Стартовое реле №1. Замок зажигания, блок реле PDM (реле IG2) |
| ОЗУ 1 | 50A | RAM (CTR P/OUT FUSE 15A, RR P/OUT FUSE 15A, RR P/OUT FUSE 15A, ТОПЛИВО ДР FUSE 15A, RR P/WIN-LH FUSE 20A, RR P/WIN-RH ПРЕДОХРАНИТЕЛЬ 20A, БАГАЖНЫЙ ПРЕДОХРАНИТЕЛЬ 7,5A) |
| ОЗУ 2 | 50A | RAM (ЗАДНИЙ ПРЕДОХРАНИТЕЛЬ DEFOG 25A, ПЛАВКАЯ ВСТАВКА ЗАЩЕЛКИ T/G 30A, ПРЕДОХРАНИТЕЛЬ ЗАМКА ДВЕРИ 15A, ПРЕДОХРАНИТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ 15A) |
| ОЗУ 3 | 50A | RAM (ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ AMP 30A TRAILER 2 ПЛАВКАЯ ВСТАВКА 30A) |
| ИПМ 1 | 50A | IPM (ПРЕДОХРАНИТЕЛЬ ИЛЛЮМИ 7.5A, ПЛАВКАЯ ВСТАВКА DDM 30A, ПРЕДОХРАНИТЕЛЬ ПЕРЕДНЯЯ С/НАГРЕВАТЕЛЬ 20A, ПРЕДОХРАНИТЕЛЬ БД-II 7.5A, ПРЕДОХРАНИТЕЛЬ ЛЮКА КРЫШИ 25A, ПРЕДОХРАНИТЕЛЬ ЗАМКА КЛЮЧА 7.5A) |
| ИПМ 2 | 50A | IPM (ПЛАВАЯ ВСТАВКА ADM 30A, ПРЕДОХРАНИТЕЛЬ НА ВЫХОДЕ F/PWR 15A, ПРЕДОХРАНИТЕЛЬ ПЕДАЛИ 15A, ПРЕДОХРАНИТЕЛЬ SH'ILT & TELE 20A) |
| ИПМ 3 | 50A | IPM (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ 7,5 А, ПРЕДОХРАНИТЕЛЬ ВОДИТЕЛЯ / СИДЕНЬЯ 30 А, ПРЕДОХРАНИТЕЛЬ ПРОХОДА / СИДЕНЬЯ 20 А, ПРЕДОХРАНИТЕЛЬ ЗАДНЕГО ОБОГРЕВА 20 А, ПРЕДОХРАНИТЕЛЬ КОМНАТЫ 7,5 А, ПРЕДОХРАНИТЕЛЬ АУДИО 15 А) |
| 4WD | 30A | 4WD ЭБУ |
| 110 В переменного тока | 30A | Модуль инвертора переменного тока |

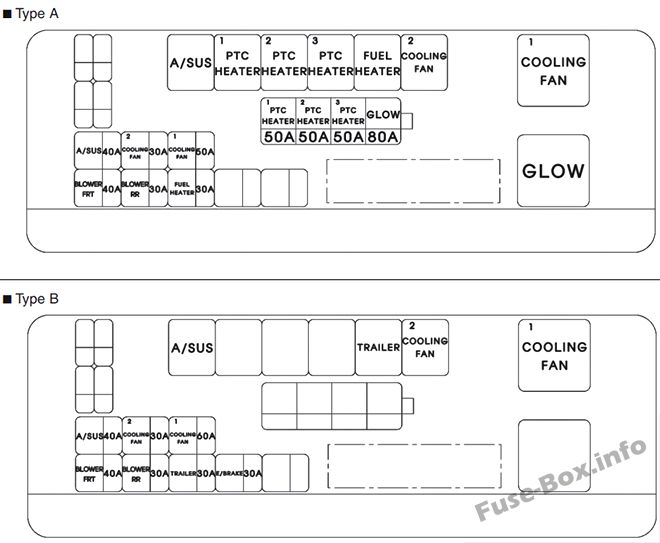

Назначение предохранителей в дополнительной панели предохранителей в моторном отсеке (2009, 2010)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| C/ВЕНТИЛЯТОР НИЗК. | 30A | C/реле низкого уровня вентилятора |
| Э/ТОРМОЗ | 30A | Электрический тормоз прицепа |
| ПЕРЕДНИЙ ВЕНТИЛЯТОР | 40A | Реле переднего вентилятора |
| ЗАДНИЙ ВЕНТИЛЯТОР | 30A | Реле заднего вентилятора |
| C/ВЕНТИЛЯТОР ПРИВЕТ | 60A | C/реле привет вентилятора |
| ТРЕЙЛЕР 1 | 30A | Реле прицепа |
2011
2011
Назначение предохранителей в панели приборов (2011 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Аудио, задний монитор, блок управления RSE, коробка для DVD-плеера |
| ПАМЯТЬ | 7.5A | Передний модуль управления кондиционером, задний модуль управления кондиционером, комбинация приборов (IND.), радиочастотный приемник, FAM, RAM, модуль двери водителя, вспомогательный дверной модуль, модуль наклона и телескопирования, модуль управления IMS |
| ИГ2-1 | 7.5A | Модуль управления передним кондиционером, датчик температуры в салоне, PDM, многофункциональный переключатель (стеклоочиститель/омыватель), модуль обогрева сиденья водителя/пассажира, реле переднего вентилятора, электрохромное зеркало, реле заднего вентилятора, переключатель инвертора переменного тока, реле прицепа, C/FAN ВЫСОКОЕ/НИЗКОЕ реле |
| ИГ2-2 | 7.5A | Модуль управления задним кондиционером, модуль двери водителя, FAM, вспомогательный дверной модуль, модуль управления IMS, модуль наклона и выдвижения |
| УМНЫЙ КЛЮЧ | 7.5A | Кнопочный переключатель Start Stop, PDM, модуль управления смарт-ключом, держатель брелка |
| ROOM | 7.5A | Электронное хромированное зеркало, лампа для карты, левый/правый выключатель туалетного столика, передний/задний модуль управления кондиционером, центральная комнатная лампа, задняя комнатная лампа |
| ЗАМОК | 7.5A | Переключатель спортивного режима, переключатель блокировки зажигания |
| ИЛЛЮМИ | 7.5A | IPM |
| RR S/ТЕПЛЕЕ | 20A | Реле обогрева заднего сиденья |
| ПЕРЕДНЯЯ С/НАГРЕВАТЕЛЬ | 20A | Модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира |
| ЛЮК | 25A | Модуль люка |
| TPMS | 7.5A | Модуль контроля давления в шинах, разъем канала передачи данных, универсальный контрольный разъем |
| ПЕДАЛЬ | 15A | Реле регулируемой педали |
| ВЫХОД F/PWR | 15A | Передняя розетка |
| S/НАКЛОН И ТЕЛЕ | 20A | Наклонно-телескопический модуль |
| ПРОХОД П/СИДЕНЬЕ | 20A | Переключатель сиденья пассажира с электроприводом |
| СИДЕНЬЕ ВОДИТЕЛЯ | 30A | Переключатель сиденья водителя с электроприводом, переключатель поясничной опоры, модуль управления IMS |
| ACC | 7.5A | Аудио, передний модуль управления кондиционером, задний монитор, блок управления RSE, модуль управления смарт-ключом, коробка для DVD-плеера |
| НАЧАЛО | 7.5A | Реле охранной сигнализации, пусковое реле |
| ПОДУШКА БЕЗОПАСНОСТИ ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| ABS | 7.5A | Модуль управления ABS, модуль управления ESC, реле DBC, датчик угла поворота рулевого колеса, левый переключатель аварийной панели, модуль управления смарт-ключом, модуль управления системой помощи при парковке сзади |
| IGN 1 | 7.5A | Реостат. Комбинация приборов (MICOM), многофункциональный переключатель (Cruise Remocon), генератор, задний зуммер системы помощи при парковке, задний переключатель системы помощи при парковке, аудиосистема. Модуль PODS, модуль контроля давления в шинах |
| ENG | 7.5A | Универсальный контрольный разъем, ECM, TCM, электродвигатель переднего стеклоочистителя, ECM 4WD, выключатель стоп-сигнала, дифференциальный воздушный насос свободного хода, генератор (G8BA) |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS, контрольная лампа |
| DDM | 30A | Модуль двери водителя, электродвигатель стеклоподъемника безопасности водителя |
| ADM | 30A | Вспомогательный дверной модуль, электродвигатель стеклоподъемника безопасности пассажира |
Назначение предохранителей в багажнике (2011)
Назначение предохранителей в багажнике (2011)| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| RR DEFOG | 25A | Реле заднего обогревателя, задний обогреватель (+) |
| ЗАЩЕЛКА Т/Г | 30A | Модуль управления задней дверью |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле электродвигателя заднего стеклоочистителя (+), электродвигатель заднего стеклоочистителя |
| ЗАМОК | 15A | Привод замка задней двери, левый/правый, реле блокировки/отпирания задней двери |
| CTR P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка |
| ТОПЛИВО ДР | 15A | Реле лючка бензобака, привод лючка бензобака |
| ТРЕЙЛЕР3 | 15A | Конвертер задних фонарей (резервный) |
| RR P/WIN-LH | 20A | Реле заднего левого стеклоподъемника (UP/DH), электродвигатель заднего левого стеклоподъемника |
| RR P/WIN-RH | 20A | Реле правого заднего стеклоподъемника (UP/DH), электродвигатель правого заднего стеклоподъемника (DN) |
| БАГАЖ | 7.5A | Лампа для багажа |
| AMP | 30A | AMP |
| ТРЕЙЛЕР2 | 30A | Конвертер задних фонарей (хвост) |
Назначение предохранителей в моторном отсеке (2011 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ШАЙБА ПЕРЕДНЯЯ/ЗАДНЯЯ | 10A | Реле электродвигателя переднего/заднего омывателя, электродвигатель омывателя |
| ТРЕЙЛЕР 5 | 15A | Преобразователь задних фонарей (поворот/стоп) |
| СТОП-СИГНАЛ | 20A | Выключатель стоп-сигналов, реле DBC |
| КЛЮЧ SW 1 | 25A | Замок зажигания, блок реле PDM (реле IG1, реле ACC) |
| СТОП-СИГНАЛ | 7.5A | Модуль управления ABS, модуль управления ESC, ECM, модуль управления смарт-ключом |
| КОМПЛЕКС КОНДИЦИОНЕРА | 7.5A | Реле компрессора кондиционера |
| РАЗГЛУШИТЕЛЬ ФРТ | 15A | Реле переднего антиобледенителя |
| HORN | 15A | Реле звукового сигнала |
| ЭБУ 1 | 10A | ECM, датчик массового расхода воздуха, модуль иммобилайзера, реле компрессора кондиционера |
| О2 ДН | 10A | Кислородный датчик №3, №4 |
| ЭБУ 2 | 15A | Клапан контроля масла, ECM, клапан регулируемого впускного коллектора, электромагнитный клапан управления продувкой, клапан закрытия адсорбера |
| О2 ВВЕРХ | 10A | Кислородный датчик №1, №2 |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания № 1 - № 8, конденсатор № 1, № 2 |
| ИНЖЕКТОР | 15A | ECM, форсунка №1-№8, датчик положения распределительного вала №1-№3 (G8BA) |
| П/ПОЕЗД | 7.5A | ECM, главное реле, блок реле (реле охранной сигнализации), генератор (G8BA) |
| ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса, датчик уровня топлива и электродвигатель топливного насоса |
| ATM | 15A | TCM |
| АБС 2 | 40A | Модуль управления АБС |
| АБС 1 | 40A | Модуль управления АБС |
| PDM | 20A | PDM |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30A | Реле включения переднего стеклоочистителя Реле включения переднего стеклоочистителя HI/LO |
| КЛЮЧ SW 2 | 30A | Стартовое реле №1. Замок зажигания, блок реле PDM (реле IG2) |
| ОЗУ 1 | 50A | RAM (CTR P/OUT FUSE 15A, RR P/OUT FUSE 15A, RR P/OUT FUSE 15A, ТОПЛИВО ДР FUSE 15A, RR P/WIN-LH FUSE 20A, RR P/WIN-RH ПРЕДОХРАНИТЕЛЬ 20A, БАГАЖНЫЙ ПРЕДОХРАНИТЕЛЬ 7,5A) |
| ОЗУ 2 | 50A | RAM (ЗАДНИЙ ПРЕДОХРАНИТЕЛЬ DEFOG 25A, ПЛАВКАЯ ВСТАВКА ЗАЩЕЛКИ T/G 30A, ПРЕДОХРАНИТЕЛЬ ЗАМКА ДВЕРИ 15A, ПРЕДОХРАНИТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ 15A) |
| ОЗУ 3 | 50A | RAM (ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ AMP 30A TRAILER 2 ПЛАВКАЯ ВСТАВКА 30A) |
| ИПМ 1 | 50A | IPM (ПРЕДОХРАНИТЕЛЬ ИЛЛЮМИ 7.5A, ПЛАВКАЯ ВСТАВКА DDM 30A, ПРЕДОХРАНИТЕЛЬ ПЕРЕДНЯЯ С/НАГРЕВАТЕЛЬ 20A, ПРЕДОХРАНИТЕЛЬ БД-II 7.5A, ПРЕДОХРАНИТЕЛЬ ЛЮКА КРЫШИ 25A, ПРЕДОХРАНИТЕЛЬ ЗАМКА КЛЮЧА 7.5A) |
| ИПМ 2 | 50A | IPM (ПЛАВАЯ ВСТАВКА ADM 30A, ПРЕДОХРАНИТЕЛЬ НА ВЫХОДЕ F/PWR 15A, ПРЕДОХРАНИТЕЛЬ ПЕДАЛИ 15A, ПРЕДОХРАНИТЕЛЬ SH'ILT & TELE 20A) |
| ИПМ 3 | 50A | IPM (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ 7,5 А, ПРЕДОХРАНИТЕЛЬ ВОДИТЕЛЯ / СИДЕНЬЯ 30 А, ПРЕДОХРАНИТЕЛЬ ПРОХОДА / СИДЕНЬЯ 20 А, ПРЕДОХРАНИТЕЛЬ ЗАДНЕГО ОБОГРЕВА 20 А, ПРЕДОХРАНИТЕЛЬ КОМНАТЫ 7,5 А, ПРЕДОХРАНИТЕЛЬ АУДИО 15 А) |
| 4WD | 30A | 4WD ЭБУ |
| 110 В переменного тока | 30A | Модуль инвертора переменного тока |
Назначение предохранителей в дополнительной панели предохранителей моторного отсека (2011 г.)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| C/ВЕНТИЛЯТОР НИЗК. | 30A | C/реле низкого уровня вентилятора |
| Э/ТОРМОЗ | 30A | Электрический тормоз прицепа |
| ПЕРЕДНИЙ ВЕНТИЛЯТОР | 40A | Реле переднего вентилятора |
| ЗАДНИЙ ВЕНТИЛЯТОР | 30A | Реле заднего вентилятора |
| C/ВЕНТИЛЯТОР ПРИВЕТ | 60A | C/реле привет вентилятора |
| ТРЕЙЛЕР 1 | 30A | Реле прицепа |
2014, 2015
2014, 2015
Назначение предохранителей в панели приборов (2014, 2015)
Назначение предохранителей в панели приборов (2014, 2015)| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Аудио, Задний монитор |
| ПАМЯТЬ | 7.5A | Передний модуль управления кондиционером, задний модуль управления кондиционером, комбинация приборов (инд.), радиочастотный приемник, FAM. RAM, модуль двери водителя, вспомогательный дверной модуль, модуль наклона и телескопирования, модуль управления IMS |
| S/НАКЛОН И ТЕЛЕ | 20A | Наклонно-телескопический модуль |
| ИГ2-1 | 7.5A | Модуль управления передним кондиционером, датчик температуры в салоне, PDM, многофункциональный переключатель (стеклоочиститель/омыватель), модуль обогрева сиденья водителя/пассажира, реле переднего вентилятора, электронное хромированное зеркало, реле заднего вентилятора |
| ИГ2-2 | 7.5A | Модуль управления задним кондиционером, модуль двери водителя, FAM, вспомогательный дверной модуль, модуль наклона и телескопирования, модуль управления IMS |
| УМНЫЙ КЛЮЧ | 7.5A | Кнопочный переключатель Start Stop, PDM, модуль управления смарт-ключом, держатель брелока |
| ROOM | 7.5A | Электронное хромированное зеркало, лампа для карты, левый/правый выключатель туалетного столика, передний/задний модуль управления кондиционером, центральная комнатная лампа, задняя комнатная лампа |
| ЗАМОК | 7.5A | Переключатель спортивного режима |
| ИЛЛЮМИ | 7.5A | IPM |
| RR S/ТЕПЛЕЕ | 20A | Реле обогрева заднего сиденья |
| ПЕРЕДНЯЯ С/НАГРЕВАТЕЛЬ | 20A | Модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира |
| ЛЮК | 25A | Модуль люка |
| ПЕДАЛЬ | 15A | Реле регулируемой педали |
| ВЫХОД F/PWR | 15A | Передняя розетка |
| ПРОХОД П/СИДЕНЬЕ | 20A | Переключатель сиденья пассажира с электроприводом |
| СИДЕНЬЕ ВОДИТЕЛЯ | 30A | Переключатель сиденья водителя с электроприводом, переключатель поясничной опоры, модуль управления IMS |
| ACC | 7.5A | Аудиосистема, передний модуль управления кондиционером, модуль управления смарт-ключом, PDM |
| TPMS | 7.5A | Разъем канала передачи данных, универсальный контрольный разъем |
| ФРТ СИГАРА | 15A | Зажигалка |
| НАЧАЛО | 7.5A | Реле охранной сигнализации, пусковое реле |
| ПОДУШКА БЕЗОПАСНОСТИ ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| ABS | 7.5A | Модуль управления ABS, модуль управления ESP, реле DBC, датчик угла поворота рулевого колеса, левый переключатель аварийной панели |
| IGN 1 | 7.5A | ДПМ. Реостат. Комбинация приборов (MICOM), модуль управления смарт-ключом, многофункциональный переключатель (Cruise Remocon), модуль управления смарт-ключом, генератор, модуль управления пневматической подвеской, модуль управления системой помощи при парковке сзади, зуммер системы помощи при парковке сзади |
| ENG | 7.5A | Универсальный контрольный разъем, ECM, TCM, электродвигатель переднего стеклоочистителя, ECM 4WD, выключатель стоп-сигнала |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS |
| DDM | 30A | Модуль двери водителя, электродвигатель стеклоподъемника безопасности водителя |
| ADM | 30A | Вспомогательный дверной модуль, электродвигатель стеклоподъемника безопасности пассажира |
Назначение предохранителей в багажнике (2014, 2015)
Назначение предохранителей в багажнике (2014, 2015)| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| RR DEFOG | 25A | Реле заднего обогревателя, задний обогреватель (+) |
| ЗАЩЕЛКА Т/Г | 30A | Модуль управления задней дверью |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле электродвигателя заднего стеклоочистителя (+), электродвигатель заднего стеклоочистителя |
| ЗАМОК | 15A | Привод замка задней двери, левый/правый, реле блокировки/отпирания задней двери |
| CTR P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка |
| ТОПЛИВО ДР | 15A | Реле лючка бензобака, привод лючка бензобака |
| RR P/WIN-LH | 20A | Реле заднего левого стеклоподъемника (UP/DH), электродвигатель заднего левого стеклоподъемника |
| RR P/WIN-RH | 20A | Реле правого заднего электрического стеклоподъемника (UP/DH), электродвигатель правого заднего электрического стеклоподъемника |
| БАГАЖ | 7.5A | Лампа для багажа |
| AMP | 30A | AMP |
Назначение предохранителей в моторном отсеке (2014, 2015)
Назначение предохранителей в моторном отсеке (2014, 2015)| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ШАЙБА ПЕРЕДНЯЯ/ЗАДНЯЯ | 10A | Реле электродвигателя переднего/заднего омывателя, электродвигатель омывателя |
| СТОП-СИГНАЛ | 20A | Выключатель стоп-сигналов, реле DBC |
| КЛЮЧ SW 1 | 25A | Выключатель зажигания, блок реле PDM (реле IG1, реле ACC) |
| СТОП-СИГНАЛ | 7.5A | Модуль управления ABS, модуль управления ESP, ECM, модуль управления смарт-ключом |
| КОМПЛЕКС КОНДИЦИОНЕРА | 7.5A | Реле компрессора кондиционера |
| РАЗГЛУШИТЕЛЬ ФРТ | 15A | Реле переднего антиобледенителя |
| HORN | 15A | Реле звукового сигнала |
| ЭБУ 1 | 10A | ECM, датчик массового расхода воздуха, модуль иммобилайзера, реле компрессора кондиционера |
| О2 ДН | 10A | Кислородный датчик №3, №4 |
| ЭБУ 2 | 15A | Клапан контроля масла, ECM, клапан регулируемого впускного коллектора, электромагнитный клапан управления продувкой |
| О2 ВВЕРХ | 10A | Кислородный датчик №1, №2 |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1-6, конденсатор №1, №2 |
| ИНЖЕКТОР | 15A | ЕСМ, форсунка №1~№6 |
| П/ПОЕЗД | 7.5A | ECM, главное реле, блок реле (реле охранной сигнализации) |
| ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса |
| ATM | 15A | TCM |
| А/СУСП | 15A | Модуль управления пневматической подвеской |
| Б/А РОГ | 10A | Релейный блок (реле охранного звукового сигнала) |
| АБС 2 | 40A | Модуль управления ABS, модуль управления ESP |
| АБС 1 | 40A | Модуль управления ABS, модуль управления ESP |
| PDM | 20A | PDM |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30A | Реле включения переднего стеклоочистителя, реле HI/LO переднего стеклоочистителя |
| КЛЮЧ SW 2 | 30A | Пусковое реле №1, выключатель зажигания, блок реле PDM (реле IG2) |
| ОЗУ 1 | 50A | RAM (CTR P/OUT FUSE 15A, RR P/OUT FUSE 15A, RR P/OUT FUSE 15A, ТОПЛИВО ДР FUSE 15A, RR P/WIN-LH FUSE 20A, RR P/WIN-RH ПРЕДОХРАНИТЕЛЬ 20A, БАГАЖНЫЙ ПРЕДОХРАНИТЕЛЬ 7,5A) |
| ОЗУ 2 | 50A | RAM (ЗАДНИЙ ПРЕДОХРАНИТЕЛЬ DEFOG 25A, ПЛАВКАЯ ВСТАВКА ЗАЩЕЛКИ T/G 30A, ПРЕДОХРАНИТЕЛЬ ЗАМКА ДВЕРИ 15A, ПРЕДОХРАНИТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ 15A) |
| ОЗУ 3 | 50A | ОЗУ(АМП ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ 30А) |
| я 1 вечера | 50A | IPM (ПРЕДОХРАНИТЕЛЬ ИЛЛЮМИ 7.5A, ПЛАВКАЯ ВСТАВКА DDM 30A, ПРЕДОХРАНИТЕЛЬ ПЕРЕДНЯЯ С/НАГРЕВАТЕЛЬ 20A, ПРЕДОХРАНИТЕЛЬ БД-II 7.5A, ПРЕДОХРАНИТЕЛЬ ЛЮКА КРЫШИ 25A, ПРЕДОХРАНИТЕЛЬ ЗАМКА КЛЮЧА 7.5A) |
| ИПМ 2 | 50A | IPM (ПЛАВКАЯ ВСТАВКА ADM 30A, ПРЕДОХРАНИТЕЛЬ НА ВЫХОДЕ F/PWR 15A, ПРЕДОХРАНИТЕЛЬ ПЕДАЛИ 15A, ПРЕДОХРАНИТЕЛЬ S/НАКЛОН И TELE 20A) |
| ИПМ 3 | 50A | IPM (ПРЕДОХРАНИТЕЛЬ ПАМЯТИ 7,5 А, ПРЕДОХРАНИТЕЛЬ ВОДИТЕЛЯ / СИДЕНЬЯ 30 А, ПРЕДОХРАНИТЕЛЬ ПРОХОДА / СИДЕНЬЯ 20 А, ПРЕДОХРАНИТЕЛЬ ЗАДНЕГО ОБОГРЕВА / ОБОГРЕВА 20 А, ПРЕДОХРАНИТЕЛЬ КОМНАТЫ 7,5 А, ПРЕДОХРАНИТЕЛЬ АУДИО 15 А) |
| 4WD | 30A | 4WD ЭБУ |
Назначение предохранителей в дополнительной панели предохранителей моторного отсека (2014, 2015)
| ПЛАВКАЯ ВСТАВКА | Номинал, Ампер | Цепь защищена |
|---|---|---|
| C/ВЕНТИЛЯТОР НИЗК. | 30A | C/реле низкого уровня вентилятора |
| Э/ТОРМОЗ | 30A | (Не используется) |
| ПЕРЕДНИЙ ВЕНТИЛЯТОР | 40A | Реле переднего вентилятора |
| ЗАДНИЙ ВЕНТИЛЯТОР | 30A | Реле заднего вентилятора |
| C/ВЕНТИЛЯТОР ПРИВЕТ | 60A | C/реле привет вентилятора |
| ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА | 40A | Реле пневматической подвески |
Схемы блока предохранителей 2017
Схемы блока предохранителей 2017
Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Головное устройство аудио, аудио/видео и навигации, модуль MTS E-Call |
| ПАМЯТЬ | 7.5A | Модуль управления передним/задним кондиционером, комбинация приборов (IND.), FAM, RAM, модуль двери водителя/пассажира, модуль управления IMS, модуль наклона и телескопирования, радиочастотный приемник |
| ИГ2-1 | 7.5A | Модуль управления передним кондиционером, многофункциональный переключатель, модуль обогрева сиденья водителя/пассажира, датчик дождя, монитор кругового обзора, модуль управления смарт-ключом, блок реле (реле переднего/заднего вентилятора), вспомогательный блок E/R (реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2, топливо) Реле отопителя), модуль управления CCS водителя/пассажира |
| КОЛЕСО С ПОДОГРЕВОМ | 15A | Рулевое колесо с подогревом |
| ИГ2-2 | 7.5A | Задний модуль управления кондиционером, модуль двери водителя/пассажира, FAM |
| БД-II | 7.5A | Переключатель кнопки пуска-остановки |
| ROOM | 7.5A | Переключатель аварийной сигнализации, лампа карты, выключатель левого/правого туалетного столика, передний/задний модуль управления кондиционером, центральная комнатная лампа, задняя комнатная лампа |
| К/БЛОКИРОВКА | 7.5A | Переключатель спортивного режима, модуль двери водителя/пассажира, блокировка ключа зажигания |
| ИЛЛЮМИ | 7.5A | IPM |
| RR S/ТЕПЛЕЕ | 20A | Реле обогрева заднего сиденья |
| ПОДОГРЕВ СИДЕНЬЯ | 20A | Модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира, модуль управления CCS водителя/пассажира |
| ЛЮК | 25A | Модуль люка |
| TPMS | 7.5A | Модуль контроля давления в шинах |
| S/НАКЛОН | 20A | Наклонно-телескопический модуль |
| ПРОХОД П/СИДЕНЬЕ | 20A | Переключатель сиденья пассажира с электроприводом |
| СИДЕНЬЕ ВОДИТЕЛЯ | 30A | Переключатель сиденья водителя с электроприводом, переключатель поясничной опоры водителя, модуль управления IMS |
| ACC | 7.5A | Аудио, аудио / видео и головное устройство навигации, модуль электронного вызова MTS, модуль управления смарт-ключом, монитор кругового обзора, JBL AMP |
| ФРТ СИГАРА | 15A | Зажигалка |
| НАЧАЛО | 7.5A | Реле охранной сигнализации, пусковое реле |
| ПОДУШКА БЕЗОПАСНОСТИ ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| ABS | 7.5A | Модуль управления ABS, модуль управления ESC, реле DBC, датчик угла поворота рулевого колеса, переключатель аварийной панели |
| IGN 1 | 7.5A | Реостат, модуль управления пневматической подвеской, электрохромное зеркало, электродвигатель переднего стеклоочистителя, модуль управления смарт-ключом, многоцелевой разъем для проверки, модуль электронного вызова MTS, задний зуммер системы помощи при парковке, переключатель системы помощи при парковке сзади, переключатель спортивного режима, аудиосистема, аудио/видео и видео Навигационное головное устройство, переключатель стоп-сигнала, датчик автоматического выравнивания фар, генератор переменного тока, многофункциональный переключатель, модуль контроля давления в шинах, радар обнаружения слепых зон, левый/правый, модуль наклона и телескопирования, модуль управления передним кондиционером, комбинация приборов, топливный фильтр Предупреждающий выключатель, модуль управления предупреждением о выходе из полосы движения, передний/задний датчик помощи при парковке, левый/правый, передний/задний датчик помощи при парковке, центральный левый/правый |
| ENG | 7.5A | ECM, TCM, 4WD ЭБУ, датчик расхода воздуха, модуль управления смарт-ключом, переключатель блокировки, универсальный контрольный разъем |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS |
| DDM | 30A | Модуль двери водителя, электродвигатель стеклоподъемника безопасности водителя |
| ADM | 30A | Датчик двери пассажира, электродвигатель стеклоподъемника безопасности пассажира |
Багажное отделение
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| Д/БЛОКИРОВКА | 15A | Реле блокировки/разблокировки задней двери |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Реле электродвигателя заднего стеклоочистителя |
| МОДУЛЬ 1 | 7.5A | Консольный переключатель левый/правый |
| RR DEFOG | 25A | Реле защиты от запотевания заднего колеса |
| RR P/WIN-RH | 20A | Реле правого заднего стеклоподъемника (вверх/вниз) |
| БАГАЖ | 7.5A | Лампа для багажа |
| RR P/WIN-LH | 20A | Реле левого заднего стеклоподъемника (UP/DN) |
| ТОПЛИВО ДР | 15A | Реле топливного люка |
| КОНСОЛЬ P/OUT | 15A | Розетка питания консоли |
| RR P/OUT | 15A | Задняя розетка |
| ЗАЩЕЛКА Т/Г | 30A | Модуль управления задней дверью |
| AMP | 30A | JBLAMP |
Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ШАЙБА ПЕРЕДНЯЯ/ЗАДНЯЯ | 10A | Реле электродвигателя переднего/заднего омывателя |
| СТОП-СИГНАЛ | 20A | FAM (СТОП-СИГНАЛ 7.5A), реле DBC, реле стоп-сигнала |
| КЛЮЧ SW 1 | 25A | Выключатель зажигания, блок реле PDM (реле IG1, реле ACC) |
| СТОП-СИГНАЛ | 7.5A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| КОМПЛЕКС КОНДИЦИОНЕРА | 7.5A | Реле компрессора кондиционера |
| РАЗГЛУШИТЕЛЬ ФРТ | 15A | Реле переднего антиобледенителя |
| HORN | 15A | Реле звукового сигнала |
| ЭБУ 1 | 10A | ДИЗЕЛЬ — модуль иммобилайзера, реле компресора кондиционера, выключатель стоп-сигналов, вспомогательный блок E/R (реле накаливания, реле PTC 1~3), лямбда-зонд БЕНЗИН — ECM, датчик массового расхода воздуха, модуль иммобилайзера, реле компресора кондиционера |
| О2 ДН | 10A | БЕНЗИН - Кислородный датчик № 3/ № 4 |
| ЭБУ 2 | 15A | ДИЗЕЛЬ — Клапан охлаждения рециркуляции отработавших газов, электрический привод VGT / БЕНЗИН — Клапан управления маслом, ECM, Клапан впускного коллектора с изменяемой геометрией, Электромагнитный клапан управления продувкой |
| О2 ВВЕРХ | 10A | ДИЗЕЛЬ - Клапан регулятора давления в рампе, блок расходомера топлива / БЕНЗИН: кислородный датчик № 1/ № 2 |
| КАТУШКА ЗАЖИГАНИЯ | 20A | БЕНЗИН - Катушка зажигания №1~№6, конденсатор №1, №2 |
| ИНЖЕКТОР | 15A | ECM, форсунка №1~№6 (GAS0LINE) |
| П/ПОЕЗД | 7.5A | ЕСМ, главное реле |
| ТОПЛИВНЫЙ НАСОС | 15A | Реле топливного насоса |
| ATM | 15A | TCM |
| А/СУСП | 15A | Модуль управления пневматической подвеской |
| ШАЙБА ВД/НД | 20A | Электродвигатель омывателя фар и датчик уровня омывателя |
| Б/А РОГ | 10A | Релейный блок (реле звукового сигнала B/A) |
| АБС 2 | 40A | Модуль управления ABS, модуль управления ESC, универсальный контрольный разъем |
| АБС 1 | 40A | Модуль управления ABS, модуль управления ESC |
| PDM | 20A | Модуль управления смарт-ключом |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30A | Реле включения переднего стеклоочистителя |
| КЛЮЧ SW 2 | 30A | Реле пуска 1, выключатель зажигания, блок реле PDM (реле IG2) |
| ОЗУ 1 | 50A | RAM(КОНСОЛЬ P/OUT 15A, RR P/OUT 15A, ТОПЛИВО ДР 15A, RR P/WIN-LH 20A, RR P/WIN-RH 20A, БАГАЖ 7,5A) |
| ОЗУ 2 | 50A | RAM (RR DEFOG 25A, ЗАЩЕЛКА Т/Г 30A, ЗАМОК 15A, ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ 15A, МОДУЛЬ 1 7,5A) |
| ОЗУ 3 | 50A | Оперативная память (AMP 30A) |
| ИПМ 1 | 50A | IPM (ИЛЛЮМИ 7,5A, DDM 30A, ОБОГРЕВ СИДЕНИЙ 20A, БД-II 7,5A, ЛЮК КРЫШИ 25A, К/БЛОКИРОВКА 7,5A, TPMS 7,5A) |
| ИПМ 2 | 50A | ИПМ (АДМ 30А, S/НАКЛОН 20А) |
| ИПМ 3 | 50A | IPM (ПАМЯТЬ 7.5A, ВОДИТЕЛЬ P/SEAT 30A, ПРОХОД П/СИДЕНЬЕ 20A, RR S/WARM 20A, ROOM 7.5A, АУДИО 15A) |
| 4WD | 30A | 4WD ЭБУ |
Дополнительная панель предохранителей в моторном отсеке
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 30A | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВА | 30A | РЕЛЕ ПОДОГРЕВА ТОПЛИВА |
| А/СС | 40A | РЕЛЕ ПНЕВМАТИЧЕСКОЙ ПОДВЕСКИ |
| ВЕНТИЛЯТОР ПЕРЕДН. | 40A | БЛОК РЕЛЕ (РЕЛЕ ПЕРЕДНЕГО ВЕНТИЛЯТОРА) |
| ВОЗДУХОДУВКА ЗАДН. | 30A | БЛОК РЕЛЕ (РЕЛЕ ЗАДНЕГО ВЕНТИЛЯТОРА) |
| НАГРЕВАТЕЛЬ PTC 1 | 50A | РЕЛЕ PTC 1 |
| НАГРЕВАТЕЛЬ PTC 2 | 50A | РЕЛЕ PTC 2 |
| НАГРЕВАТЕЛЬ PTC 3 | 50A | РЕЛЕ PTC 3 |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 50A | РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1 |
| GLOW | 80A | РЕЛЕ НАКАЛА |
