Схема предохранителей KIA K2500/2700/Bongo/Frontier 2005-2018
Предохранитель прикуривателя (розетки) в KIA K2500/k2700/Bongo/Frontier находится в блоке предохранителей панели приборов (см. предохранитель «Прикуриватель»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

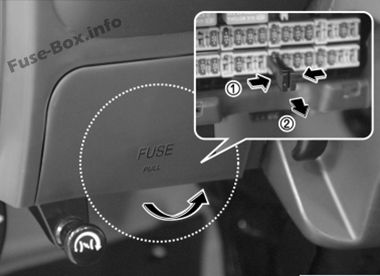

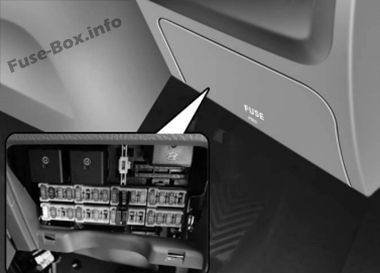

Этот автомобиль имеет две панели предохранителей, одна из которых расположена в коленном валике со стороны водителя, а другая — на раме со стороны водителя.
Приборная доска
Автомобили с левым рулем
Автомобили с правым рулем
Главный блок предохранителей
Автомобили с левым рулем: Главный блок предохранителей расположен между передним и задним колесами со стороны водителя.
Автомобили с правым рулем: Блок предохранителей и реле расположен между передним и задним колесами со стороны пассажира.
Внутри крышек блока предохранителей вы можете найти этикетку предохранителя с указанием названия и мощности предохранителя.
Схемы блока предохранителей
Схемы блока предохранителей
2005, 2006, 2007

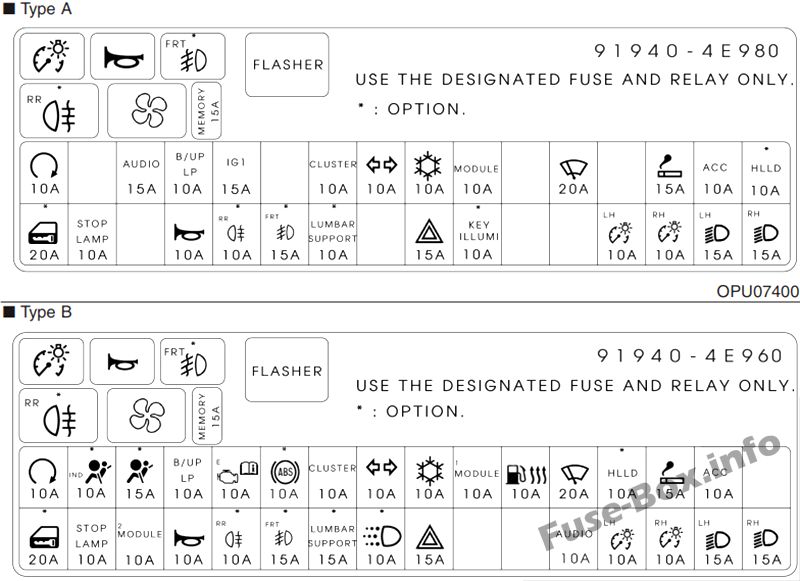

Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ПАМЯТЬ | 15A | Предохранитель памяти |
| СТАРТЕР | 10A | Запустить двигатель |
| ЛАМПА Б/ВВЕРХ | 10A | Резервный свет |
| ENG | 15 А (2,5 л) / 10 А (2,7 л, 3,0 л) | Блок управления двигателем |
| КЛАСТЕР | 10A | Кластер |
| T/SIG | 10A | Световой сигнал поворота |
| УПРАВЛЕНИЕ ОБОГРЕВАТЕЛЕМ | 10A | Блок управления отопителем |
| МОДУЛЬ | 10A | ЭТАКС |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВА | 15A | Блок управления отопителем |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 15A | щетка стеклоочистителя |
| ЗАЖИГАЛКА | 15A | Зажигалка |
| ACC | 10A | Аксессуар |
| HLLD | 10A | Регулятор уровня фар (при наличии) |
| ЗАМОК | 20A | Центральный дверной замок (при наличии) |
| СТОП-СИГНАЛ | 10A | Стоп-сигнал |
| HORN | 10A | Horn |
| ЗАДНИЙ ПРОТИВОТУМАН | 15A | Задний противотуманный фонарь (при наличии) |
| ПРОТИВОТУМАННАЯ ФАРА | 15A | Передняя противотуманная фара (при наличии) |
| ОПАСНОСТЬ | 15A | Мигалка, предупреждающая об опасности |
| КЕЙ ИЛЛЮМИ | 10A | Подсветка клавиш (при наличии) |
| ИЛЛЮМИ | 10A | Освещение |
| ЗАДНИЙ ФОНАРЬ | 10A | Задний свет |

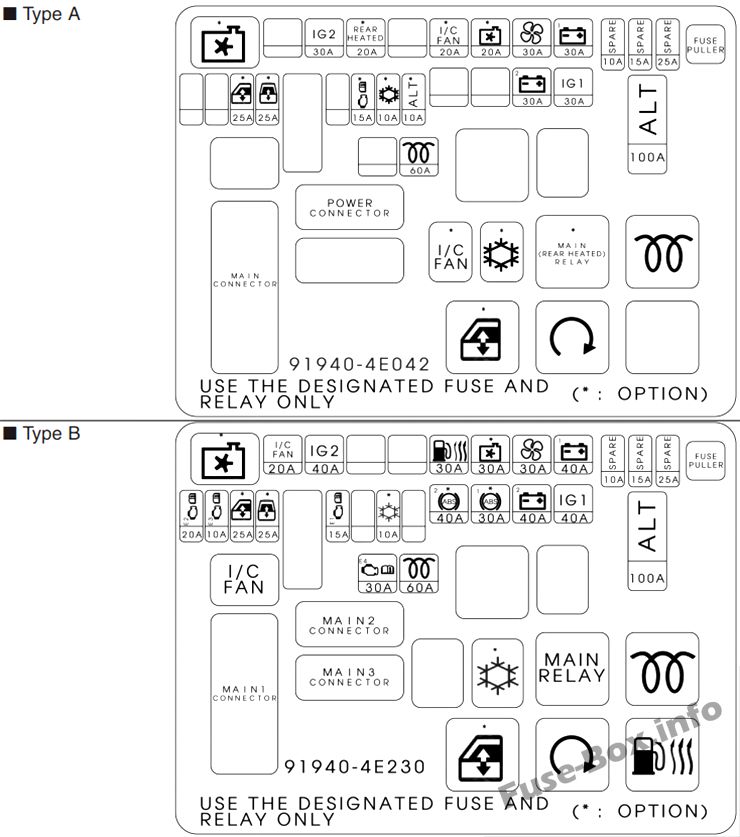

Главный блок предохранителей
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ЗАПАСНОЙ | 25A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| BTN1 | 30A | Хвостовое реле |
| ВОЗДУХОДУВКА | 30A | Двигатель вентилятора |
| COND | 20A | Реле вентилятора конденсатора (при наличии) |
| ВЕНТИЛЯТОР ИС | 20А (2,5 л) / - (2,7 л, 3,0 л) | Вентилятор интеркулера (при наличии) |
| RR HTD | 20A | Обогрев заднего стекла (при наличии) |
| IGN2 | 30A | Зажигание |
| MAIN | 100A | Главный предохранитель |
| IGN1 | 30A | Зажигание |
| BTN2 | 30A | Главное реле |
| ALT | 10A | Генератор (при наличии) |
| А/КОН | 10A | Кондиционер (если есть) |
| ECU | 15A | Блок управления двигателем (при наличии) |
| П/В (ЗАДНИЙ) | 25A | Задний электростеклоподъемник (при наличии) |
| П/В(ФРТ) | 25A | Передний электростеклоподъемник (при наличии) |
| Н/ЛП(прав.) | 15A | Фара (правая) |
| В/ЛП(ЛВ) | 15A | Фара (левая) |
| СВЕЧЕНИЕ HTR | 60A | Реле накала |
2008, 2009, 2010, 2011
Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ПАМЯТЬ | 15A | Предохранитель памяти |
| СТАРТЕР | 10A | Запустить двигатель |
| ЛАМПА Б/ВВЕРХ | 10A | Резервный свет |
| ENG | 10 А (2,5 л, 2,9 л) / 15 А (2,7 л, 3,0 л) | Блок управления двигателем |
| КЛАСТЕР | 10A | Кластер |
| T/SIG | 10A | Световой сигнал поворота |
| УПРАВЛЕНИЕ ОБОГРЕВАТЕЛЕМ | 10A | Блок управления отопителем |
| МОДУЛЬ | 10A | ЭТАКС |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВА | 15A | Блок управления отопителем |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 15A | щетка стеклоочистителя |
| ЗАЖИГАЛКА | 15A | Зажигалка |
| ACC | 10A | Аксессуар |
| HLLD | 10A | Регулятор уровня фар (при наличии) |
| ЗАМОК | 20A | Центральный дверной замок (при наличии) |
| СТОП-СИГНАЛ | 10A | Стоп-сигнал |
| HORN | 10A | Horn |
| ЗАДНИЙ ПРОТИВОТУМАН | 10A | Задний противотуманный фонарь (при наличии) |
| ПРОТИВОТУМАННАЯ ФАРА | 15A | Передняя противотуманная фара (при наличии) |
| ОПАСНОСТЬ | 15A | Мигалка, предупреждающая об опасности |
| КЕЙ ИЛЛЮМИ | 10A | Подсветка клавиш (при наличии) |
| ИЛЛЮМИ | 10A | Освещение |
| ЗАДНИЙ ФОНАРЬ | 10A | Задний свет |
Главный блок предохранителей
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ЗАПАСНОЙ | 25A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| BTN1 | 30A | Хвостовое реле |
| ВОЗДУХОДУВКА | 30A | Двигатель вентилятора |
| COND | 20A | Реле вентилятора конденсатора (при наличии) |
| л/с ВЕНТИЛЯТОР | 20А (2,5 л) / - (2,7 л, 2,9 л, 3,0 л) | Вентилятор интеркулера (при наличии) |
| RR HTD | 20A | Обогрев заднего стекла (при наличии) |
| IGN2 | 30A | Зажигание |
| ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ | 100A | Главный предохранитель |
| IGN1 | 30A | Зажигание |
| BTN2 | 30A | Главное реле |
| ALT | 10A | Генератор (при наличии) |
| А/КОН | 10A | Кондиционер (если есть) |
| ECU | 15A | Блок управления двигателем (при наличии) |
| P/WIN (ЗАДНИЙ) | 25A | Задний электростеклоподъемник (при наличии) |
| P/WIN (Франция) | 25A | Передний электростеклоподъемник (при наличии) |
| Н/ЛП(прав.) | 15A | Фара (правая) |
| В/ЛП(ЛВ) | 15A | Фара (левая) |
| GLOW | 60A | Реле накала |
2013, 2014
Приборная доска

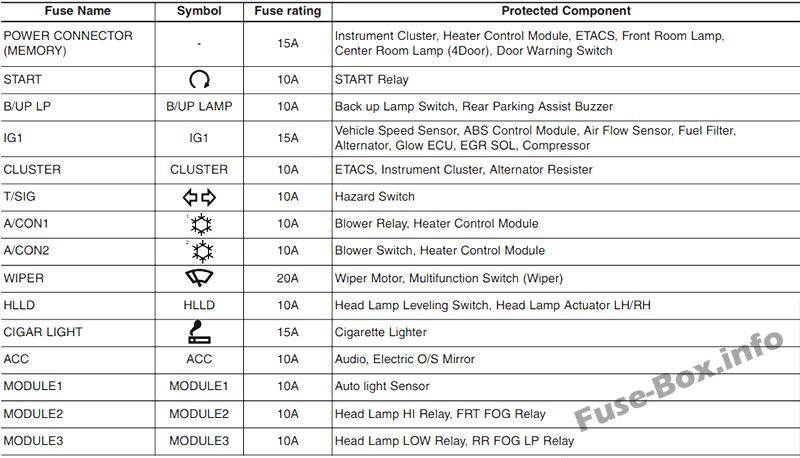

| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| РАЗЪЕМ ПИТАНИЯ (ПАМЯТЬ) | 15A | Комбинация приборов, модуль управления отопителем, ETACM, передний комнатный светильник, центральный комнатный светильник (4 двери), дверной сигнализатор |
| НАЧАЛО | 10A | ЕСМ, реле СТАРТ |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| СУМКА | 15A | Модуль управления SRS |
| Б/УП LP | 10A | Выключатель фонаря заднего хода, задний зуммер системы помощи при парковке |
| IG 1 | 15A | ECM, датчик предупреждения о топливном фильтре, датчик скорости автомобиля, блок управления ABS, датчик расхода воздуха, топливный насос высокого давления, генератор переменного тока |
| КЛАСТЕР | 10A | ETACM, комбинация приборов, резистор генератора |
| T/SIG | 10A | Переключатель опасности |
| А/КОН | 10A | Реле вентилятора, модуль управления отопителем |
| МОДУЛЬ | 10A | Реле ВОГ НД ФРТ/RR |
| ТОПЛИВО HTR | 10A | ТОПЛИВО HTR Реле |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Электродвигатель стеклоочистителя, многофункциональный переключатель (стеклоочиститель) |
| HLLD | 10A | Переключатель регулировки положения фар, исполнительный механизм регулировки положения фар LH/RH |
| ЗАЖИГАЛКА | 15A | Зажигалка |
| ACC | 10A | Аудио |
| ДР ЛОК | 20A | Релейный блок ICM (реле блокировки/отпирания дверей) |
| СТОП-СИГНАЛ | 10A | Реле стоп-сигнала, разъем канала передачи данных |
| HORN | 10A | Реле звукового сигнала |
| ВОГ НД РР | 10A | Реле заднего хода FOG LP |
| ВОГ НД ФРТ | 15A | Реле ВОГ НД ФРТ |
| ПОЯСНИЧНАЯ ПОДДЕРЖКА | 15A | Переключатель поясничной опоры водителя |
| DRL | 10A | Модуль управления ДХО |
| ОПАСНОСТЬ | 15A | Переключатель аварийной сигнализации, блок реле ICM (реле аварийной сигнализации) |
| КЕЙ ИЛЛЮМИ | 10A | Предупреждающий выключатель двери |
| АУДИО | 15A | Аудио |
| ЗАДНИЙ ФОНАРЬ (левый) | 10A | Модуль управления отопителем, аудиосистема, комбинация приборов, многофункциональный переключатель, переключатель аварийной сигнализации, главный/пассажирский переключатель стеклоподъемников, левый задний комбинированный фонарь, переключатель регулировки положения фар, разъем AUX и USB, левый габаритный фонарь, переключатель заднего обогревателя |
| ЗАДНИЙ ФОНАРЬ (ПРАВЫЙ) | 10A | Лампа номерного знака, правый задний комбинированный фонарь, правый габаритный фонарь |
| Н/ЛАМПА (ЛЕВАЯ) | 15A | Левая фара |
| H/ЛАМПА (ПРАВАЯ) | 15A | Правая фара, комбинация приборов |
Главный блок предохранителей (2,5 л)
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| MAIN | 100A | Генератор |
| B+ 1 | 40A | Реле P/WIN, распределительная коробка I/P (предохранитель - DRL, ОПАСНОСТЬ) |
| ВОЗДУХОДУВКА | 30A | Реле вентилятора |
| С/ВЕНТИЛЯТОР | 30A | Реле С/ВЕНТИЛЯТОР |
| ТОПЛИВО HTR | 30A | ТОПЛИВО HTR Реле |
| IG 2 | 40A | Выключатель зажигания |
| ВЕНТИЛЯТОР ВЕНТИЛЯТОРА | 20A | Реле ВЕНТИЛЯТОРА I/C |
| IG 1 | 40A | Замок зажигания, реле СТАРТ |
| B+2 | 40A | Распределительная коробка I/P (реле TAIL LP, предохранитель - ЗАДНИЙ ФОНАРЬ (LH/RH), ПОЯСНИЧНАЯ ОПОРА, СИГНАЛ, ВОГ НД ФРТ/RR, ДР ЛОК, СТОП-ФОНАРЬ) |
| АБС 1 | 30A | Модуль управления АБС |
| АБС 2 | 30A | Модуль управления АБС |
| GLOW | 60A | Реле накала |
| ECU | 30A | ГЛАВНОЕ реле |
| ПРЕДОХРАНИТЕЛЬ: | ||
| А/КОН | 10A | Реле А/КОН |
| ЭБУ 1 | 15A | Реле ВЕНТИЛЯТОР ВЕНТИЛЯТОРА, реле А/КОН, реле С/ВЕНТИЛЯТОР, ECM, соленоид WGT, выключатель стоп-сигналов, реле GLOW, модуль иммобилайзера |
| P/WDW (фр.) | 25A | Переключатель главного/пассажирского стеклоподъемника |
Главный блок предохранителей (2,7 л/3,0 л)
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ПЛАВКАЯ СВЯЗЬ: | ||
| MAIN | 100A | Генератор |
| 1 баттон | 30A | Реле P/WIN, распределительная коробка IP (предохранитель — КЕЙ ИЛЛЮМИ, ОПАСНОСТЬ) |
| ВОЗДУХОДУВКА | 30A | Реле вентилятора |
| COND | 20A | КОНД Реле |
| RR HTD | 20A | Реле RR HTD |
| ИГН 2 | 30A | Выключатель зажигания |
| IGN 1 | 30A | Замок зажигания, реле СТАРТ |
| 2 кнопки | 30A | Распределительная коробка I/P (реле TAIL LP, предохранитель - ЗАДНИЙ ФОНАРЬ (LH/RH), ПОЯСНИЧНАЯ ОПОРА, СИГНАЛ, ВОГ НД ФРТ/RR, ДР ЛОК, СТОП-ФОНАРЬ) |
| СВЕЧЕНИЕ HTR | 60A | Реле накала |
| ПРЕДОХРАНИТЕЛЬ: | ||
| А/КОН | 10A | Реле А/КОН |
| P/WDW (фр.) | 25A | Переключатель главного/пассажирского стеклоподъемника |
2015
Приборная доска

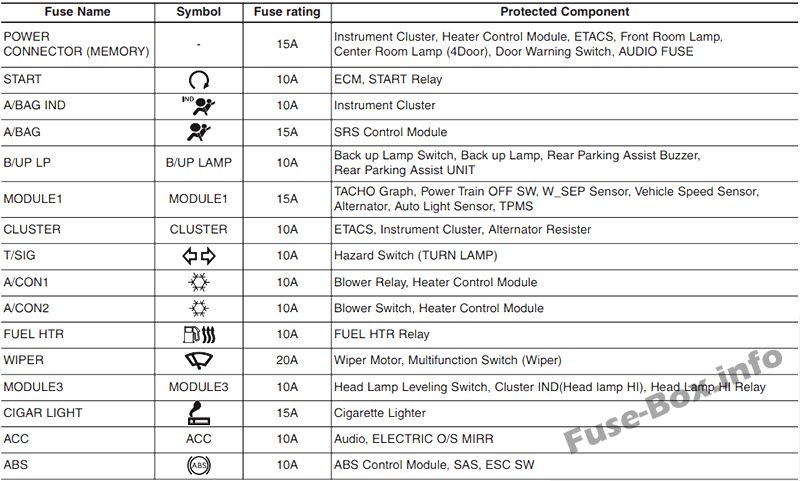

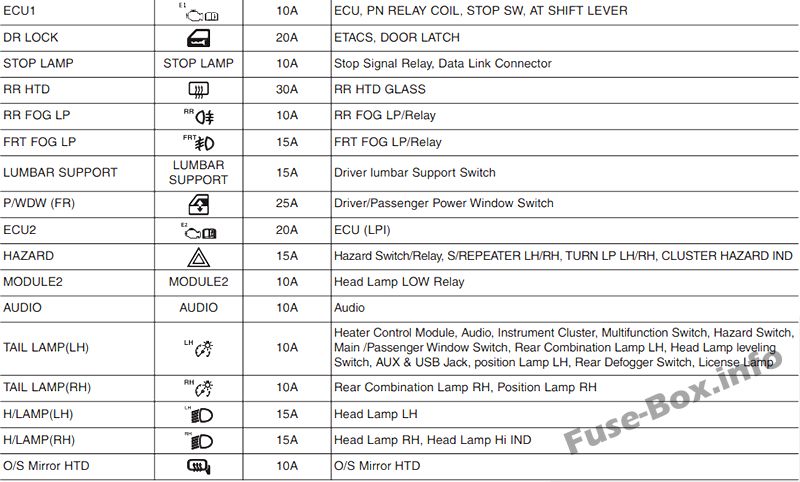

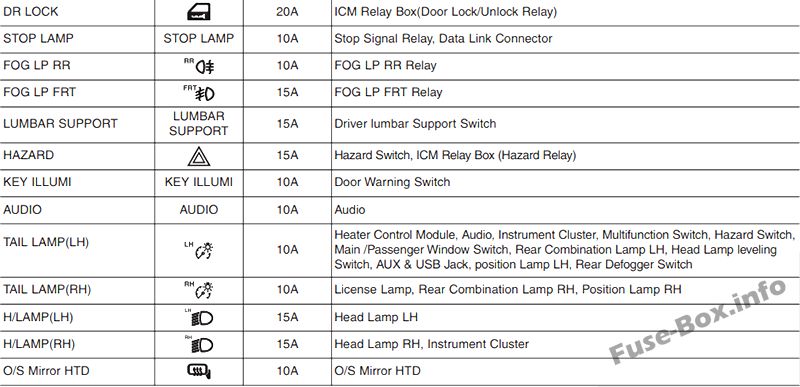

Назначение предохранителей в панели приборов (2015 г.)

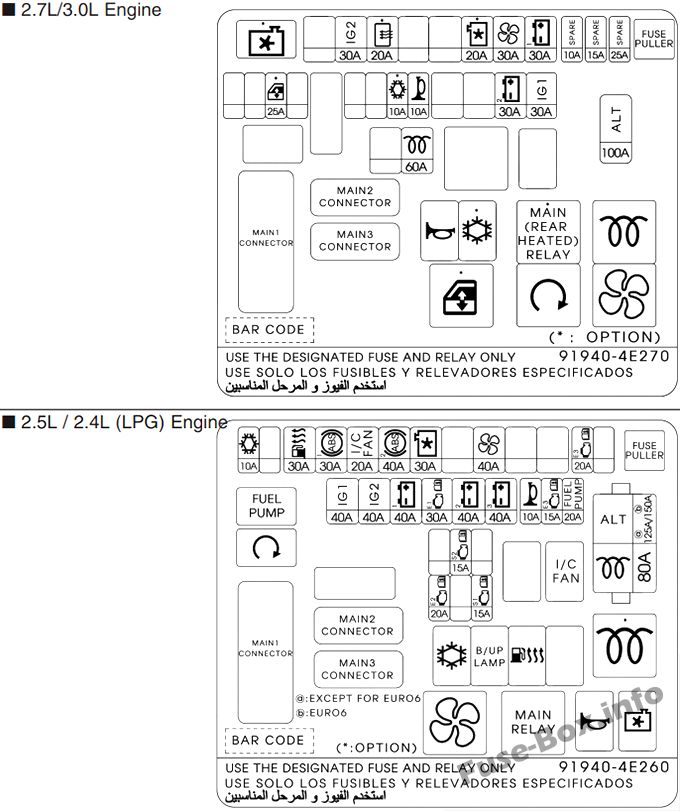

Главный блок предохранителей

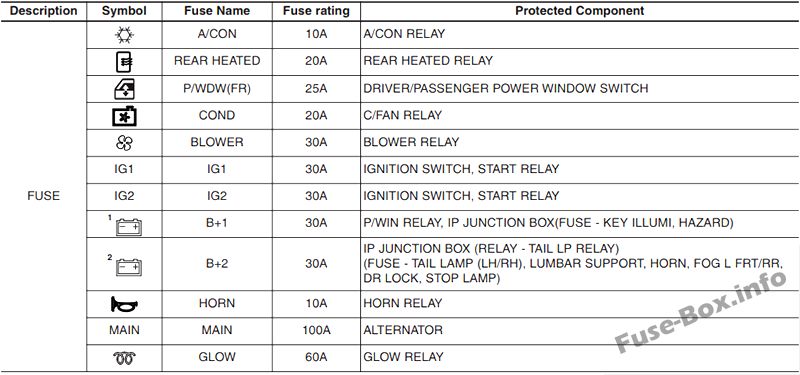

Назначение предохранителей в блоке главных предохранителей (2,5 л) (2015 г.)

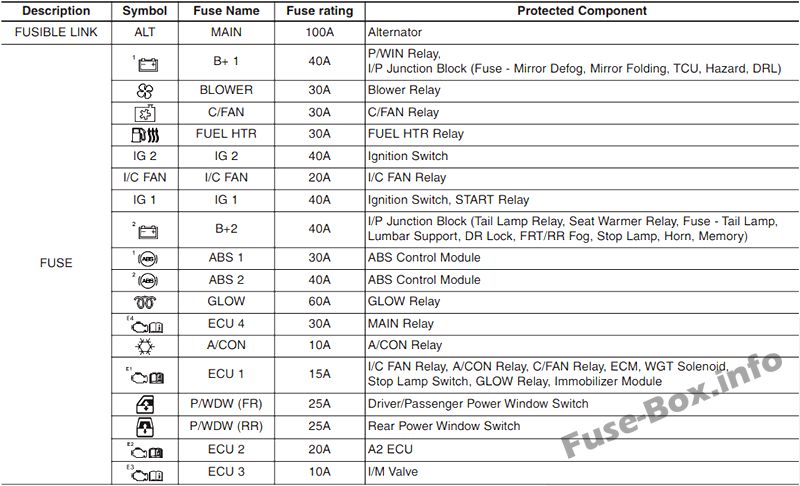

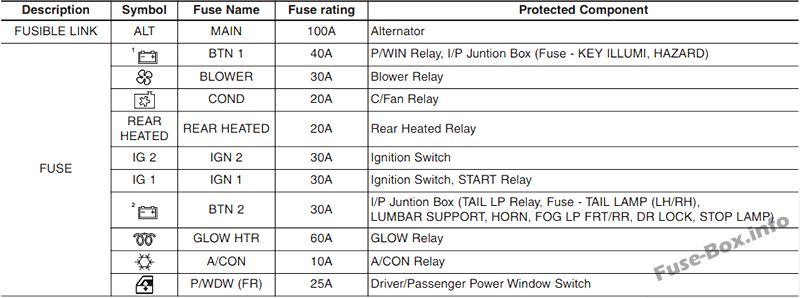

Назначение предохранителей в блоке главных предохранителей (2,7 л / 3,0 л) (2015 г.)
2017
Приборная доска

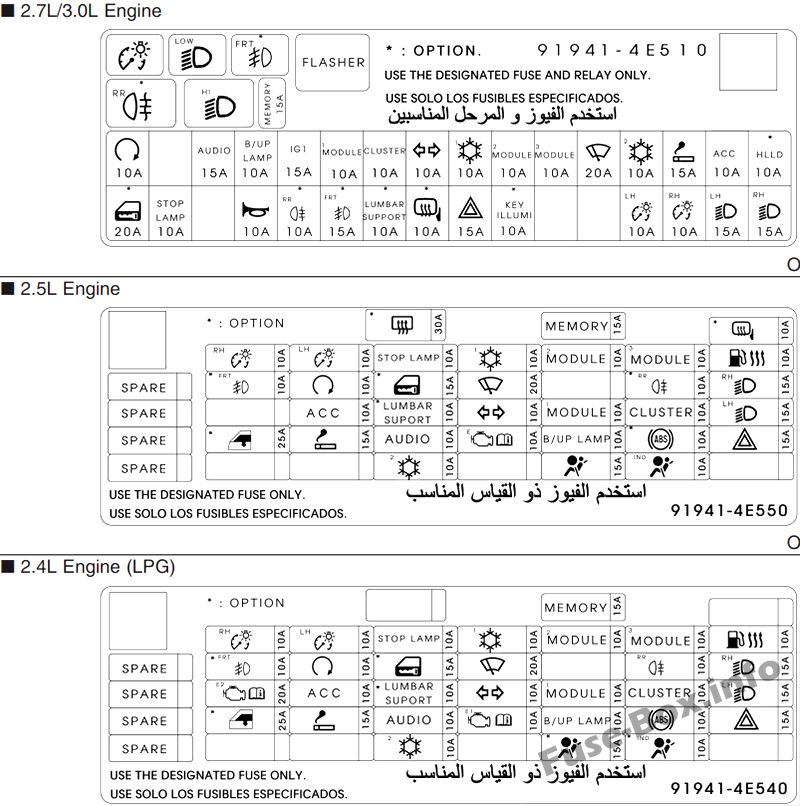

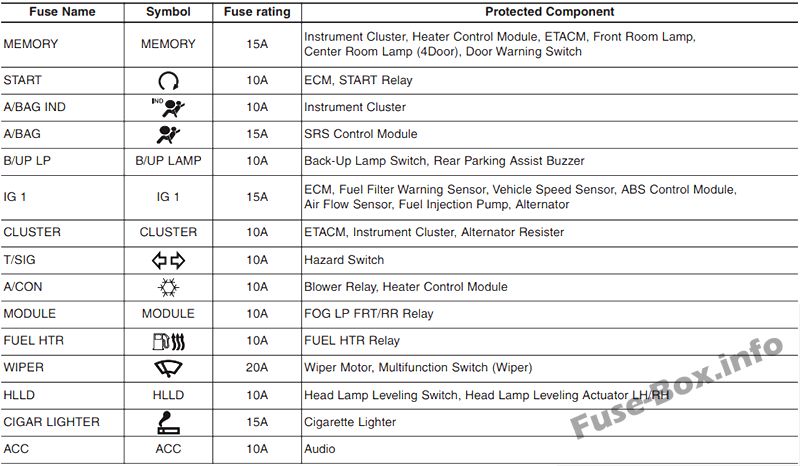

Назначение предохранителей в панели приборов (2,5 л / 2,4 л LPG) (2017 г.)

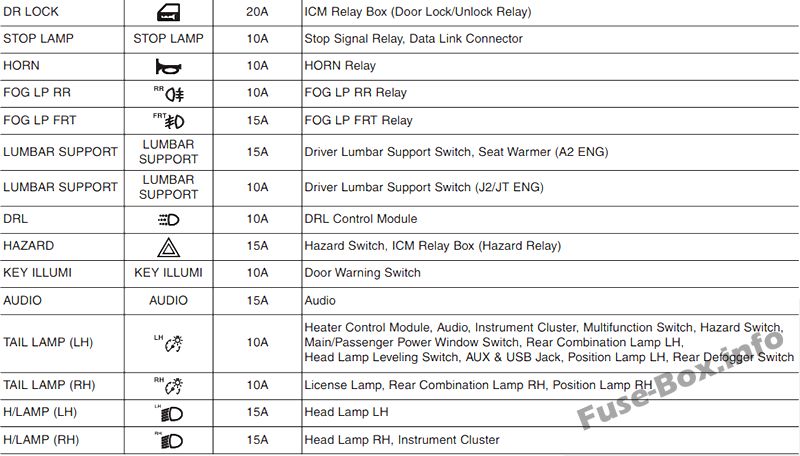

Назначение предохранителей в панели приборов (2,7 л / 3,0 л) (2017 г.)
Главный блок предохранителей

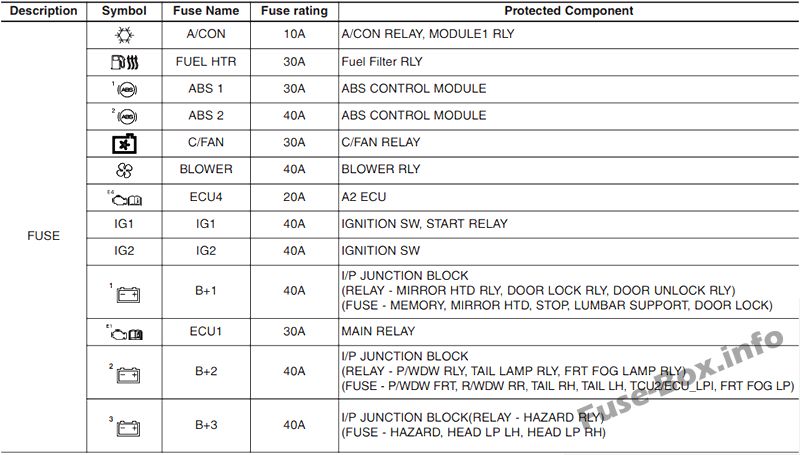

Назначение предохранителей в блоке главных предохранителей (2,5 л / 2,4 л LPG) (2017 г.)
Назначение предохранителей в блоке главных предохранителей (2,7 л / 3,0 л) (2017 г.)
