Предохранители и реле KIA K900 (2013-2018)

Схемы относятся к указанным годам и вариантам KIA K900 (2013-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Схема предохранителей KIA K900 2013-2018

Предохранители прикуривателя (розетки) в KIA K900 расположены в блоке предохранителей панели приборов (см. предохранители «P/ВЫХОД ПЕРЕДН.» и «P/ВЫХОД ЗАДН.»).

Оглавление

Расположение блока предохранителей

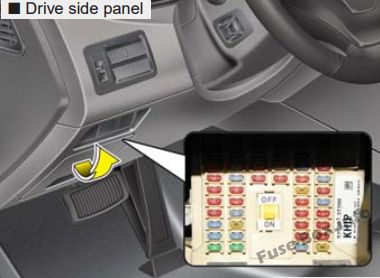

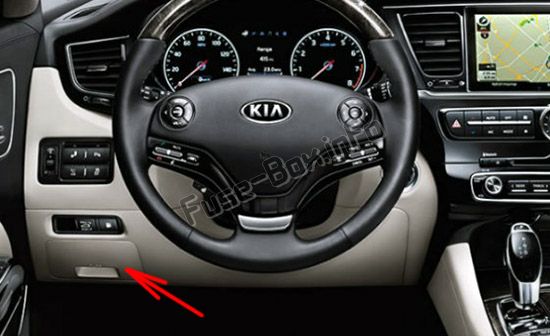

Приборная доска

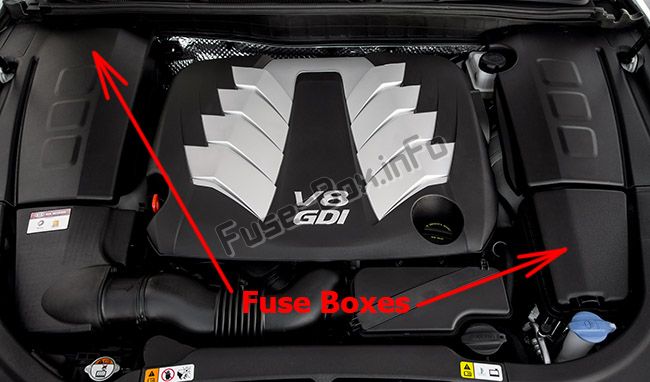

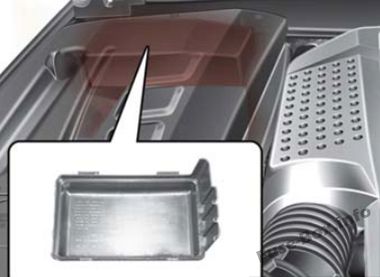

Моторного отсека

Сторона пассажира

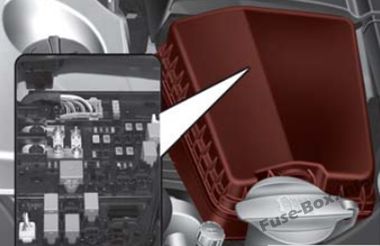

Моторного отсека

Сторона водителя Моторного отсека

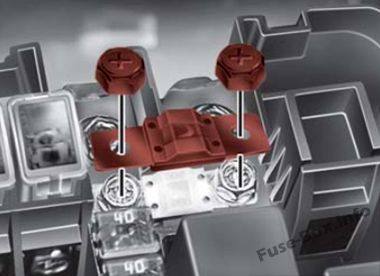

Главный предохранитель Моторного отсека

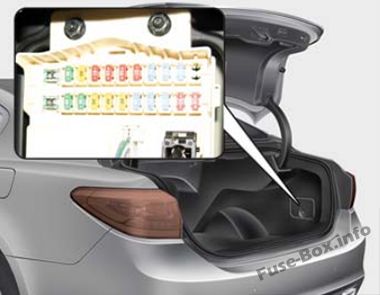

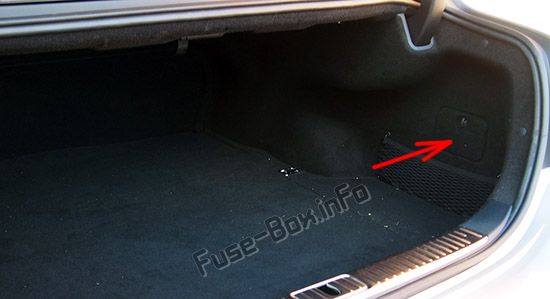

Блок предохранителей в багажнике

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Схемы блока предохранителей

2015

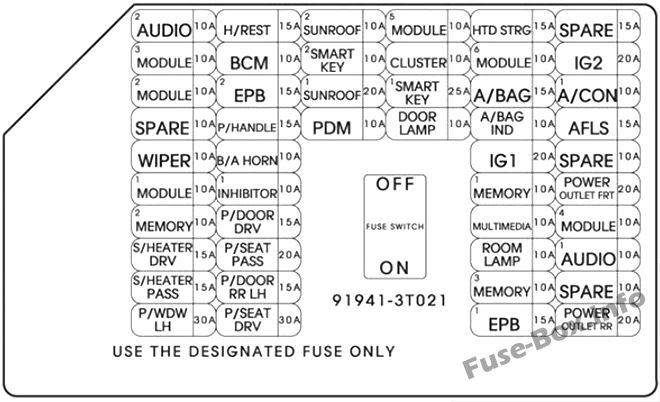

Приборная доска

Назначение предохранителей в панели приборов (2015 г.)

Name	Номинал, Ампер	Цепь защищена
АУДИО 2	10A	Головное устройство аудио/видео и навигации, TMU
МОДУЛЬ 3	10A	Модуль управления кондиционером, электрохромное зеркало, переключатель консоли заднего сиденья, модуль управления тактильными ощущениями водителя, задний модуль управления CCS, левый/правый, модуль управления IMS водителя/пассажира, модуль сиденья водителя с электроприводом, модуль управления обогревом заднего сиденья, левый/правый, задний Интеллектуальная распределительная коробка (модуль управления IPS)
МОДУЛЬ 2	10A	Модуль наклона рулевого управления и телескопический модуль, модуль камеры LDWS, переключатель аварийной панели, переключатель стоп-сигнала, переключатель консоли A / T, переключатель электрического стояночного тормоза, переключатель консоли, радар Smart Cruse Control, Air Sus, TPMS, PAS
ЗАПАСНОЙ	10A	Запасной
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	10A	Автоматический датчик света и дождя
МОДУЛЬ 1	10A	BCM, главный выключатель крышки багажника, выключатель нижней панели
ПАМЯТЬ 2	10A	Внешний зуммер, Smart Connector для водителя, Smart Connector для пассажира
ДРВ ТЕПЛО	15A	Модуль тактильного управления водителя, модуль CCS водителя
ПЕРЕДАЧА ТЕПЛА	15A	Пассажирский модуль CCS
ОКНО ЛЕВОЕ	30A	Левый задний модуль электрического стеклоподъемника, левый задний модуль электрического стеклоподъемника
ПОДГОЛОВНИК	15A	Датчик активного подголовника
BCM	10A	BCM, многофункциональный переключатель, переключатель сиденья водителя/пассажира с электроприводом, модуль задней двери, левый/правый
ЭПБ 2	15A	Модуль электрического стояночного тормоза
П/РУЧКА	15A	Модуль наклона рулевого управления и телескопический модуль
Б/АВАРИЙНЫЙ СИГНАЛ	10A	BCM
ИНГИБИТОР 1	10A	Рычаг переключения передач без электрического банкомата: переключатель спортивного режима С электрическим рычагом переключения банкомата : Электрический рычаг переключения передач банкомата
П/ДВЕРНОЙ ПРИВОД	15A	Замок двери водителя
ПРОХОД П/СИДЕНЬЕ	20A	Без IMS: Блок реле пассажирского сиденья С IMS: пассажирский модуль управления IMS
П/ДВЕРЬ ЗАД ЛЕВАЯ	15A	Замок левой задней двери
ДРВ П/СИДЕНЬЕ	30A	Клапан поясничной опоры водителя, переключатель поясничной опоры водителя, модуль сиденья водителя с электроприводом
С/КРЫША 2	10A	Люк Мотор
УМНЫЙ КЛЮЧ 2	10A	Блок с металлическим сердечником (печатная плата № 2) (реле P/N), модуль управления смарт-ключом
С/КРЫША 1	20A	Люк Мотор
НАЧАЛО	10A	Кнопочный переключатель «Пуск/Стоп»
МОДУЛЬ 5	10A	Блок кругового обзора, блок помощи при парковке, головной убор, комбинация приборов, клапан поясничной опоры водителя, переключатель консоли заднего сиденья, модуль управления обогревом заднего сиденья, левый/правый, модуль управления массажем заднего сиденья, левый/правый, задняя интеллектуальная распределительная коробка (модуль управления IPS) )
КЛАСТЕР	10A	Комбинация приборов, проекционный дисплей
УМНЫЙ КЛЮЧ 1	25A	Модуль управления смарт-ключом
ДВЕРНАЯ ЛАМПА	10A	Модуль двери водителя, модуль двери пассажира
STR'G HTD	15A	Часовая весна
МОДУЛЬ 6	10A	Модуль управления смарт-ключом, BCM
СУМКА	15A	Преднатяжитель ремня безопасности водителя, преднатяжитель ремня безопасности пассажира, модуль управления SRS
A/СУМКА ИНД.	10A	Приборный щиток
IGN 1	20A	Левый блок предохранителей и реле E/R (ПРЕДОХРАНИТЕЛЬ: F20, F21, F23, F25, F26, F27)
ПАМЯТЬ 1	10A	Модуль управления IMS пассажира, модуль двери водителя/пассажира, переключатель сиденья водителя/пассажира с электроприводом, модуль левой/правой задней двери, модуль багажника с электроприводом, комбинация приборов, BCM, датчик безопасности, аналоговые часы, модуль управления кондиционером, проекционный дисплей
МУЛЬТИМЕДИА	10A	Клавиатура, головное устройство аудио/видео и навигации, передний монитор, TMU
КОМНАТНАЯ ЛАМПА	10A	Лампа для ног заднего сиденья, левая/правая, Лампа в багажнике, левая/правая, Лампа для ног водителя/пассажира, Лампа для салона, Лампа на потолочной консоли, Выключатель переднего туалетного столика, левый/правый, Выключатель заднего туалетного столика, левый/правый, Гарнирная лампа, левая/правая, Гарнирная центральная лампа, лампа для перчаточного ящика
ПАМЯТЬ 3	10A	РЧ-приемник
ЭПБ 1	15A	Модуль электрического стояночного тормоза
ЗАПАСНОЙ	15A	Запасной
ИГН 2	20A	Левый блок предохранителей и реле E/R (предохранители: F29, F30)
А/КОН 1	10A	Модуль управления кондиционером, ионизатор, металлический сердечник (печатная плата № 2) (реле вентилятора)
AFLS	15A	Модуль адаптивного переднего освещения, ЛЕВАЯ/ПРАВАЯ ФАРА
ЗАПАСНОЙ	10A	Запасной
P/ВЫХОД ПЕРЕДН.	20A	Передний прикуриватель
МОДУЛЬ 4	10A	Электрический рычаг переключения передач банкомата, аналоговые часы, BCM, блок кругового обзора, лампа на потолочной консоли, блок помощи при парковке
АУДИО 1	10A	Головное устройство аудио / видео и навигации, модуль переднего / заднего монитора, клавиатура, модуль управления смарт-ключом, переключатель аудиосистемы на заднем сиденье, AMP, TMU
ЗАПАСНОЙ	10A	Запасной
P/ВЫХОД ЗАДН.	20A	P/ВЫХОД ЗАДН., передняя розетка

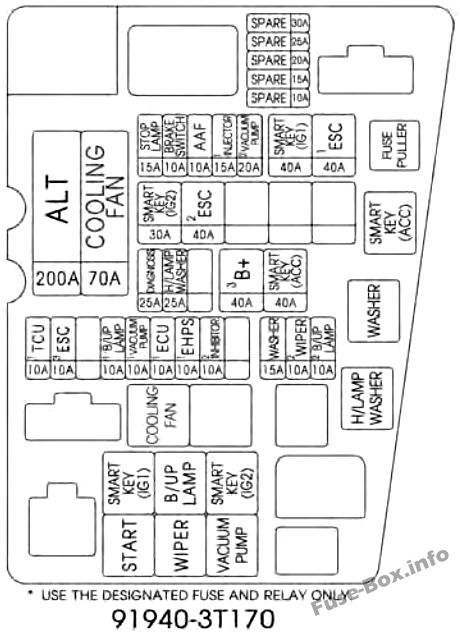

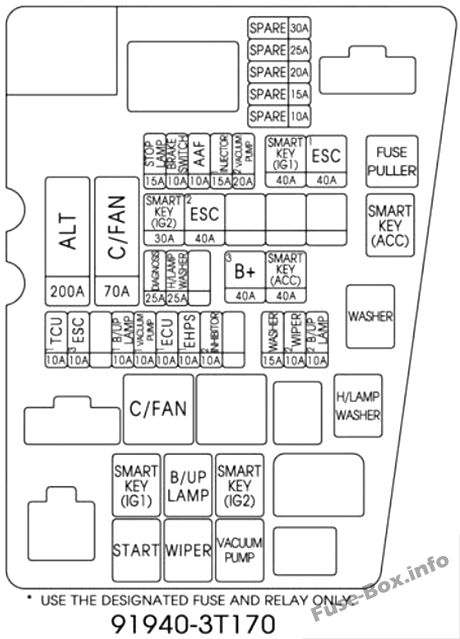

Моторный отсек (со стороны водителя)

Назначение предохранителей в моторном отсеке со стороны водителя (2015 г.)

Name	Номинал, Ампер	Цепь защищена
Стоп-сигнал	15A	Электронный модуль стоп-сигнала
Тормоз SW	10A	Выключатель стоп-сигнала, модуль управления смарт-ключом
AAF	10A	Не используется
Инжектор 1	15A	Коробка привода инжектора
СМК (IGN1)	40A	Левый блок предохранителей и реле E/R (RLY.5)
ESC 1	40A	Модуль управления ESC
ALT	200A	Левый блок предохранителей и реле E/R (предохранители: F9, F15, F16, F18, F19), генератор
Охлаждение	70 A	Блок предохранителей и реле E/R, левый (RLY.6)
СМК (IGN2)	30A	Левый блок предохранителей и реле E/R (RLY.3)
ЭСК 2	40A	Модуль управления ESC
Диагноз	25A	Многоцелевой контрольный разъем
H/омыватель лампы	25A	Не используется
Батарея 3	40A	Умная распределительная коробка (предохранители: F5, F6, F8, F9, F10)
СМК (АСС)	40A	Блок предохранителей и реле E/R, левый (RLY.9)
ТКУ 1	10A	ECM, переключатель диапазона коробки передач, датчик и переключатель парковки коробки передач
ЭСК 3	10A	Датчик угла поворота рулевого колеса, модуль управления ESC
B/UP Лампа 1	10A	Блок предохранителей и реле E/R, левый (RLY.4)
Вакуумный насос 1	10A	Левый блок предохранителей и реле E/R (RLY.10), переключатель вакуумного насоса
Вакуумный насос 2	20A	Блок предохранителей и реле E/R, левый (RLY.10)
ЭБУ 1	10A	ECU
ЭГЭС 1	10A	Модуль EHPS
Ингибитор 2	10A	Консольный переключатель A/T, электрический рычаг переключения передач банкомата
Шайба	15A	Левый блок предохранителей и реле E/R (RLY.8)
Дворник 2	10A	Левый блок предохранителей и реле E/R (RLY.1)
B/UP Лампа 2	10A	Камера заднего вида и фонарь заднего хода, переключатель консоли A/T, электрохромное зеркало, головное устройство аудио/видео и навигации

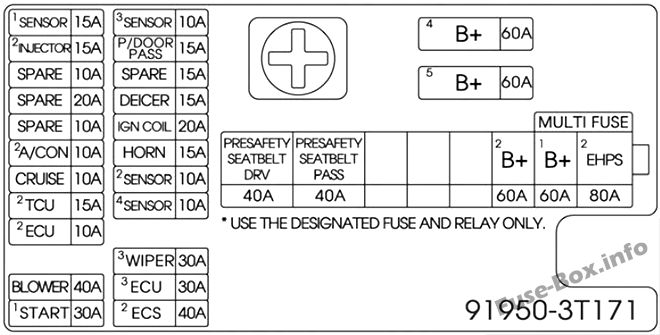

Моторный отсек (со стороны пассажира)

Назначение предохранителей в моторном отсеке со стороны пассажира (2015 г.)

Name	Номинал, Ампер	Цепь защищена
БЛОК МЕТАЛЛИЧЕСКОГО СЕРДЕЧНИКА (печатная плата №1):
Датчик 3	10A	Задняя интеллектуальная распределительная коробка (реле топливного насоса)
П/Дверь ПРОХОД	15A	Защелка пассажирской двери
ЗАПАСНОЙ	15A	Запасной
антиобледенитель	15A	Блок с металлическим сердечником (печатная плата №1) (реле переднего антиобледенителя), катушка зажигания №1-8
Катушка зажигания	20A	Катушка зажигания №1-6, конденсатор №1, №2
Horn	15A	Блок с металлическим сердечником (печатная плата №1) (реле звукового сигнала)
Датчик 2	10A	Датчик массового расхода воздуха, кислородный датчик №1-4, левый блок предохранителей и реле E/R (RLY.6)
Датчик 4	15A	Датчик CMP №1-4
Стеклоочиститель 3	30A	Мотор стеклоочистителя
ЭБУ 3	30A	Блок с металлическим сердечником (печатная плата №1) (главное реле ЭБУ)
ЭКС 2	40A	Блок с металлическим сердечником (печатная плата №1) (реле Air ECS)
БЛОК МЕТАЛЛИЧЕСКОГО СЕРДЕЧНИКА (печатная плата №2):
Датчик 1	15A	Электромагнитный клапан управления продувкой, ECM, электромагнитный клапан регулируемого впуска, клапан управления маслом №1-4
Инжектор 2	15A	Инжектор №1-6, Инжектор №1-8
ЗАПАСНОЙ	10A	Запасной
ЗАПАСНОЙ	20A	Запасной
ЗАПАСНОЙ	10A	Запасной
А/КОН 2	10A	Модуль управления кондиционером
Круиз	10A	Умный радар круиз-контроля
ТЦУ 2	15A	TCM
ЭБУ 2	10A	ECM
воздуходувка	40A	Металлический основной блок (печатная плата) (реле вентилятора)
Старт 1	30A	Блок реле предохранителей E/R, левый (RLY.2)
МУЛЬТИ ПРЕДОХРАНИТЕЛИ:
Предварительный ремень безопасности DRV	40A	Преднатяжитель ремня безопасности водителя
Предварительный ремень безопасности PASS	40A	Преднатяжитель ремня безопасности пассажира
Батарея 2	60A	Интеллектуальная распределительная коробка (предохранители: F13~20, F23, F24, F27, F28, IPS5~8, Arisu-LT2)
Батарея 1	60A	Интеллектуальная распределительная коробка (предохранители: F38, IPS1, 3, Arisu-LT1, устройство автоматического отключения по току утечки)
EHPS2	80A	Модуль EHPS
ПРЕДОХРАНИТЕЛИ:
Батарея 4	60A	Блок с металлическим сердечником (печатная плата №1) (предохранители: F2, F4, F6, F10, F11, F12)
Батарея 5	60A	Блок с металлическим сердечником (печатная плата № 2) (предохранитель: F7, F11)

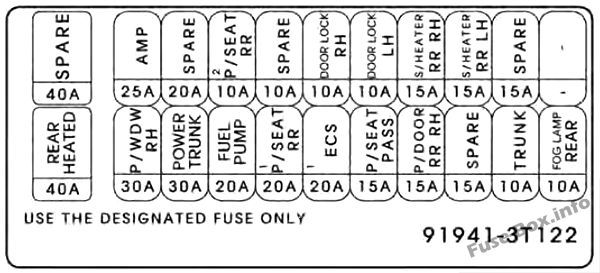

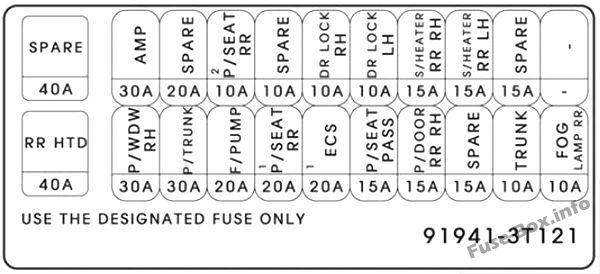

Ствол

Назначение предохранителей в багажнике (2015)

Name	Номинал, Ампер	Цепь защищена
Задний HTD	40A	Реле заднего обогревателя
П/ВДВ правый	30A	Модуль электрического стеклоподъемника пассажира, модуль заднего правого стеклоподъемника
П/магистраль	30A	Магистральный модуль питания
Ф/насос	20A	Реле топливного насоса
P/место RR 1	20A	Блок реле заднего сиденья
ЭКС 1	20A	Блок ЭКС
П/СИДЕНЬЕ	15A	Пассажирский модуль управления IMS
P/Дверь RR RH	15A	Замок задней двери правый
Запасной	15A	Запасной
Ствол	10A	Реле крышки багажника, зуммер силового модуля багажника
Противотуманная фара ЗР	10A	Реле задних противотуманных фар
Запасной	40A	Запасной
AMP	30A	AMP
Запасной	20A	Запасной
P/место RR 2	10A	Блок реле заднего сиденья, левый, реле заднего сиденья, правое, модуль управления массажем заднего сиденья, левый, модуль управления массажем заднего сиденья, правый
Запасной	10A	Запасной
Замок ДР правый	10A	Модуль двери пассажира, модуль задней правой двери
ДР замок левый	10A	Модуль двери водителя, защелка левой задней двери
S/Обогреватель RR RH	15A	Правый блок управления обогревателем заднего сиденья, правый задний блок управления CCS
S/Обогреватель RR LH	15A	Левый модуль управления обогревателем заднего сиденья, левый задний модуль управления CCS
Запасной	15A	Запасной

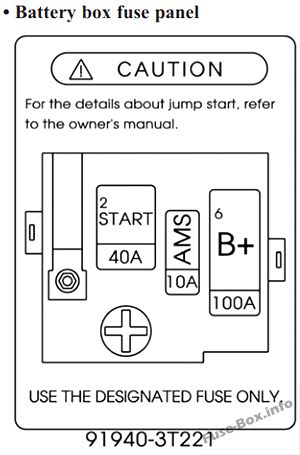

Панель предохранителей аккумуляторного отсека

Назначение предохранителей на панели предохранителей аккумуляторного ящика

Name	Номинал, Ампер	Цепь защищена
Старт 2	40A	Металлический основной блок (печатная плата №2) (предохранитель: F8. F9, F12)
AMS	10A	Датчик батареи
Батарея 6	100A	Задняя интеллектуальная распределительная коробка (предохранители: Fl, F2, F3, F4, F5, F6, F7, F8, F10, Fll, F13, F15, F17, F18, F19, F20)

2016, 2017, 2018

Приборная доска

Назначение предохранителей в панели приборов (2016, 2017, 2018)

Name	Номинал, Ампер	Цепь защищена
АУДИО 2	10A	Головное устройство аудио/видео и навигации, TMU
МОДУЛЬ 3	10A	Модуль управления кондиционером, электрохромное зеркало, переключатель консоли заднего сиденья, модуль управления тактильными ощущениями водителя, задний модуль управления CCS, левый/правый, модуль управления IMS водителя/пассажира, модуль сиденья водителя с электроприводом, модуль управления обогревом заднего сиденья, левый/правый, задний Интеллектуальная распределительная коробка (модуль управления IPS)
МОДУЛЬ 2	10A	Модуль наклона рулевого управления и телескопический модуль, модуль камеры LDWS, переключатель аварийной панели, переключатель стоп-сигнала, переключатель консоли A / T, переключатель электрического стояночного тормоза, переключатель консоли, радар Smart Cruse Control, Air Sus, TPMS, PAS
ЗАПАСНОЙ	10A	Запасной
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	10A	Автоматический датчик света и дождя
МОДУЛЬ 1	10A	BCM, главный выключатель крышки багажника, выключатель нижней панели
ПАМЯТЬ 2	10A	Внешний зуммер, Smart Connector для водителя, Smart Connector для пассажира
ДРВ ТЕПЛО	15A	Модуль тактильного управления водителя, модуль CCS водителя
ПЕРЕДАЧА ТЕПЛА	15A	Пассажирский модуль CCS
ОКНО ЛЕВОЕ	30A	Левый задний модуль электрического стеклоподъемника, левый задний модуль электрического стеклоподъемника
ПОДГОЛОВНИК	15A	Датчик активного подголовника
BCM	10A	BCM, многофункциональный переключатель, переключатель сиденья водителя/пассажира с электроприводом, модуль задней двери, левый/правый
ЭПБ 2	15A	Модуль электрического стояночного тормоза
П/РУЧКА	15A	Модуль наклона рулевого управления и телескопический модуль
Б/АВАРИЙНЫЙ СИГНАЛ	10A	BCM
ИНГИБИТОР 1	10A	Рычаг переключения передач без электрического банкомата: переключатель спортивного режима С электрическим рычагом переключения банкомата : Электрический рычаг переключения передач банкомата
П/ДВЕРНОЙ ПРИВОД	15A	Замок двери водителя
ПРОХОД П/СИДЕНЬЕ	20A	Без IMS: Блок реле пассажирского сиденья С IMS: пассажирский модуль управления IMS
П/ДВЕРЬ ЗАД ЛЕВАЯ	15A	Замок левой задней двери
ДРВ П/СИДЕНЬЕ	30A	Клапан поясничной опоры водителя, переключатель поясничной опоры водителя, модуль сиденья водителя с электроприводом
С/КРЫША 2	10A	Люк Мотор
УМНЫЙ КЛЮЧ 2	10A	Блок с металлическим сердечником (печатная плата № 2) (реле P/N), модуль управления смарт-ключом
С/КРЫША 1	20A	Люк Мотор
НАЧАЛО	10A	Кнопочный переключатель «Пуск/Стоп»
МОДУЛЬ 5	10A	Блок кругового обзора, блок помощи при парковке, головной убор, комбинация приборов, клапан поясничной опоры водителя, переключатель консоли заднего сиденья, модуль управления обогревом заднего сиденья, левый/правый, модуль управления массажем заднего сиденья, левый/правый, задняя интеллектуальная распределительная коробка (модуль управления IPS) )
КЛАСТЕР	10A	Комбинация приборов, проекционный дисплей
УМНЫЙ КЛЮЧ 1	25A	Модуль управления смарт-ключом
ДВЕРНАЯ ЛАМПА	10A	Модуль двери водителя, модуль двери пассажира
STR'G HTD	15A	Часовая весна
МОДУЛЬ 6	10A	Модуль управления смарт-ключом, BCM
СУМКА	15A	Преднатяжитель ремня безопасности водителя, преднатяжитель ремня безопасности пассажира, модуль управления SRS
A/СУМКА ИНД.	10A	Приборный щиток
IGN 1	20A	Левый блок предохранителей и реле E/R (ПРЕДОХРАНИТЕЛЬ: F20, F21, F23, F25, F26, F27)
ПАМЯТЬ 1	10A	Модуль управления IMS пассажира, модуль двери водителя/пассажира, переключатель сиденья водителя/пассажира с электроприводом, модуль левой/правой задней двери, модуль багажника с электроприводом, комбинация приборов, BCM, датчик безопасности, аналоговые часы, модуль управления кондиционером, проекционный дисплей
МУЛЬТИМЕДИА	10A	Клавиатура, головное устройство аудио/видео и навигации, передний монитор, TMU
КОМНАТНАЯ ЛАМПА	10A	Лампа для ног заднего сиденья, левая/правая, Лампа в багажнике, левая/правая, Лампа для ног водителя/пассажира, Лампа для салона, Лампа на потолочной консоли, Выключатель переднего туалетного столика, левый/правый, Выключатель заднего туалетного столика, левый/правый, Гарнирная лампа, левая/правая, Гарнирная центральная лампа, лампа для перчаточного ящика
ПАМЯТЬ 3	10A	РЧ-приемник
ЭПБ 1	15A	Модуль электрического стояночного тормоза
ЗАПАСНОЙ	15A	Запасной
ИГН 2	20A	Левый блок предохранителей и реле E/R (предохранители: F29, F30)
А/КОН 1	10A	Модуль управления кондиционером, ионизатор, металлический сердечник (печатная плата № 2) (реле вентилятора)
AFLS	15A	Модуль адаптивного переднего освещения, ЛЕВАЯ/ПРАВАЯ ФАРА
ЗАПАСНОЙ	10A	Запасной
P/ВЫХОД ПЕРЕДН.	20A	Передний прикуриватель
МОДУЛЬ 4	10A	Электрический рычаг переключения передач банкомата, аналоговые часы, BCM, блок кругового обзора, лампа на потолочной консоли, блок помощи при парковке
АУДИО 1	10A	Головное устройство аудио / видео и навигации, модуль переднего / заднего монитора, клавиатура, модуль управления смарт-ключом, переключатель аудиосистемы на заднем сиденье, AMP, TMU
ЗАПАСНОЙ	10A	Запасной
P/ВЫХОД ЗАДН.	20A	P/ВЫХОД ЗАДН., передняя розетка

Моторный отсек (со стороны водителя)

Назначение предохранителей в моторном отсеке со стороны водителя (2016, 2017, 2018)

Name	Номинал, Ампер	Цепь защищена
Стоп-сигнал	15A	Электронный модуль стоп-сигнала
Тормоз SW	10A	Выключатель стоп-сигнала, модуль управления смарт-ключом
AAF	10A	Не используется
Инжектор 1	15A	Коробка привода инжектора
СМК (IGN1)	40A	Левый блок предохранителей и реле E/R (RLY.5)
ESC 1	40A	Модуль управления ESC
ALT	200A	Левый блок предохранителей и реле E/R (предохранители: F9, F15, F16, F18, F19), генератор
Охлаждение	70 A	Блок предохранителей и реле E/R, левый (RLY.6)
СМК (IGN2)	30A	Левый блок предохранителей и реле E/R (RLY.3)
ЭСК 2	40A	Модуль управления ESC
Диагноз	25A	Многоцелевой контрольный разъем
H/омыватель лампы	25A	Не используется
Батарея 3	40A	Умная распределительная коробка (предохранители: F5, F6, F8, F9, F10)
СМК (АСС)	40A	Блок предохранителей и реле E/R, левый (RLY.9)
ТКУ 1	10A	ECM, переключатель диапазона коробки передач, датчик и переключатель парковки коробки передач
ЭСК 3	10A	Датчик угла поворота рулевого колеса, модуль управления ESC
B/UP Лампа 1	10A	Блок предохранителей и реле E/R, левый (RLY.4)
Вакуумный насос 1	10A	Левый блок предохранителей и реле E/R (RLY.10), переключатель вакуумного насоса
Вакуумный насос 2	20A	Блок предохранителей и реле E/R, левый (RLY.10)
ЭБУ 1	10A	ECU
ЭГЭС 1	10A	Модуль EHPS
Ингибитор 2	10A	Консольный переключатель A/T, электрический рычаг переключения передач банкомата
Шайба	15A	Левый блок предохранителей и реле E/R (RLY.8)
Дворник 2	10A	Левый блок предохранителей и реле E/R (RLY.1)
B/UP Лампа 2	10A	Камера заднего вида и фонарь заднего хода, переключатель консоли A/T, электрохромное зеркало, головное устройство аудио/видео и навигации

Моторный отсек (со стороны пассажира)

Назначение предохранителей в моторном отсеке со стороны пассажира (2016, 2017, 2018)

Name	Номинал, Ампер	Цепь защищена
БЛОК МЕТАЛЛИЧЕСКОГО СЕРДЕЧНИКА (печатная плата №1):
Датчик 3	10A	Задняя интеллектуальная распределительная коробка (реле топливного насоса)
П/Дверь ПРОХОД	15A	Защелка пассажирской двери
ЗАПАСНОЙ	15A	Запасной
антиобледенитель	15A	Блок с металлическим сердечником (печатная плата №1) (реле переднего антиобледенителя)
Катушка зажигания	20A	Катушка зажигания №1-6, Катушка зажигания №1-8, Конденсатор №1, №2
Horn	15A	Блок с металлическим сердечником (печатная плата №1) (реле звукового сигнала)
Датчик 2	10A	Датчик массового расхода воздуха, кислородный датчик №1-4, левый блок предохранителей и реле E/R (RLY.6)
Датчик 4	15A	Датчик CMP №1-4
Стеклоочиститель 3	30A	Мотор стеклоочистителя
ЭБУ 3	30A	Блок с металлическим сердечником (печатная плата №1) (главное реле ЭБУ)
ЭКС 2	40A	Блок с металлическим сердечником (печатная плата №1) (реле Air ECS)
БЛОК МЕТАЛЛИЧЕСКОГО СЕРДЕЧНИКА (печатная плата №2):
Датчик 1	15A	Электромагнитный клапан управления продувкой, ECM, электромагнитный клапан регулируемого впуска, клапан управления маслом №1-4
Инжектор 2	15A	Инжектор №1-6, Инжектор №1-8
ЗАПАСНОЙ	10A	Запасной
ЗАПАСНОЙ	20A	Запасной
ЗАПАСНОЙ	10A	Запасной
А/КОН2	10A	Модуль управления кондиционером
Круиз	10A	Умный радар круиз-контроля
ТЦУ 2	15A	TCM
ЭБУ 2	10A	ECM
воздуходувка	40A	Металлический основной блок (печатная плата) (реле вентилятора)
Старт 1	30A	Блок реле предохранителей E/R, левый (RLY.2)
МУЛЬТИ ПРЕДОХРАНИТЕЛИ:
Предварительный ремень безопасности DRV	40A	Преднатяжитель ремня безопасности водителя
Предварительный ремень безопасности PASS	40A	Преднатяжитель ремня безопасности пассажира
Батарея 2	60A	Интеллектуальная распределительная коробка (предохранители: F13~20, F23, F24, F27, F28, IPS5~8, Arisu-LT2)
Батарея 1	60A	Интеллектуальная распределительная коробка (предохранители: F38, IPS1, 3, Arisu-LT1, устройство автоматического отключения по току утечки)
EHPS2	80A	Модуль EHPS
ПРЕДОХРАНИТЕЛИ:
Батарея 4	60A	Блок с металлическим сердечником (печатная плата №1) (предохранители: F2, F4, F6, F10, F11, F12)
Батарея 5	60A	Блок с металлическим сердечником (печатная плата № 2) (предохранитель: F7, F11)

Ствол

Назначение предохранителей в багажнике (2016, 2017, 2018)

Name	Номинал, Ампер	Цепь защищена
Задний HTD	40A	Реле заднего обогревателя
П/ВДВ правый	30A	Модуль электрического стеклоподъемника пассажира, модуль заднего правого стеклоподъемника
Магистраль питания	30A	Магистральный модуль питания
Топливный насос	20A	Реле топливного насоса
P/место RR 1	20A	Блок реле заднего сиденья
ЭКС 1	20A	Блок ЭКС
П/СИДЕНЬЕ	15A	Пассажирский модуль управления IMS
P/Дверь RR RH	15A	Замок задней двери правый
Запасной	15A	Запасной
Ствол	10A	Реле крышки багажника, зуммер силового модуля багажника
Задняя противотуманная фара	10A	Реле задних противотуманных фар
Запасной	40A	Запасной
AMP	25A	AMP
Запасной	20A	Запасной
P/место RR 2	10A	Блок реле заднего сиденья, левый, реле заднего сиденья, правое, модуль управления массажем заднего сиденья, левый, модуль управления массажем заднего сиденья, правый
Запасной	10A	Запасной
Замок правой двери	10A	Модуль двери пассажира, модуль задней правой двери
Замок левой двери	10A	Модуль двери водителя, защелка левой задней двери
S/Обогреватель RR RH	15A	Правый блок управления обогревателем заднего сиденья, правый задний блок управления CCS
S/Обогреватель RR LH	15A	Левый модуль управления обогревателем заднего сиденья, левый задний модуль управления CCS
Запасной	15A	Запасной

Панель предохранителей аккумуляторного отсека

Назначение предохранителей на панели предохранителей аккумуляторного ящика

Name	Номинал, Ампер	Цепь защищена
Старт 2	40A	Металлический основной блок (печатная плата №2) (предохранитель: F8. F9, F12)
AMS	10A	Датчик батареи
Батарея 6	100A	Задняя интеллектуальная распределительная коробка (предохранители: Fl, F2, F3, F4, F5, F6, F7, F8, F10, Fll, F13, F15, F17, F18, F19, F20)
