Расположение предохранителей KIA Forte / Cerato 2019-…
Предохранитель прикуривателя (розетки) в KIA Forte/Cerato находится в блоке предохранителей панели приборов (см. предохранитель «РОЗЕТКА» — прикуриватель) и в блоке предохранителей моторного отсека (предохранители «РОЗЕТКА 2» — передний разъем питания, «РОЗЕТКА 1» — реле питания).
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

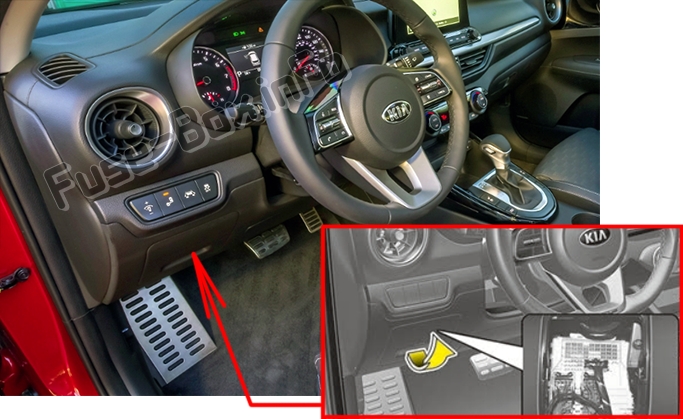

Панель предохранителей расположена со стороны водителя на панели приборов за крышкой.
Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку предохранителя/реле с указанием названия предохранителя/реле и емкости.
Схемы блока предохранителей
Схемы блока предохранителей
2019

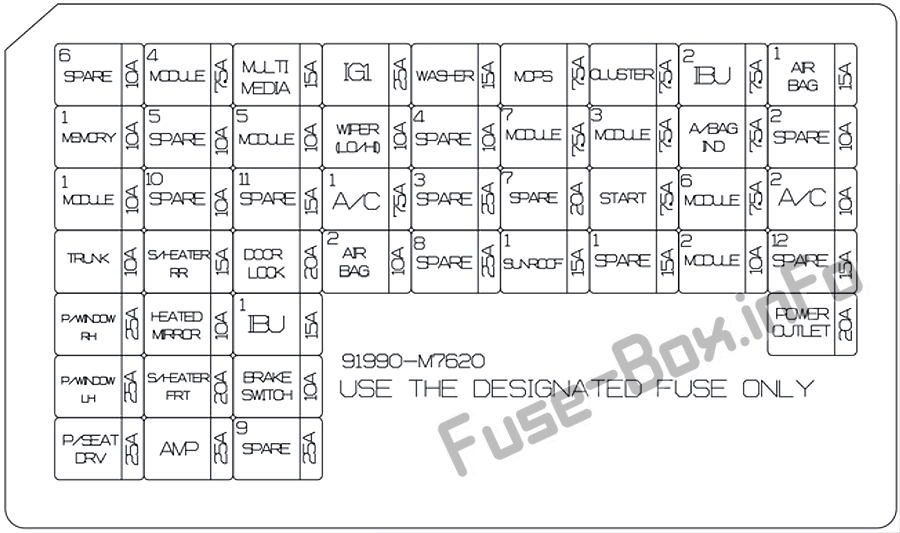

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ПАМЯТЬ 1 | 10A | Модуль драйвера IMS (встроенная система памяти), модуль управления кондиционером, комбинация приборов |
| МОДУЛЬ 1 | 10A | Переключатель блокировки ключа, разъем канала передачи данных, аварийный выключатель, внешняя ручка смарт-ключа водителя/пассажира, блок реле ICM (модуль интегральной схемы) (реле складывания/раскладывания наружных зеркал) |
| СТВОЛ | 10A | Магистральное реле |
| СТЕКЛОПОДЪЕМНИК ПРАВЫЙ | 25A | Реле правой ручки стеклоподъемника |
| СТЕКЛОПОДЪЕМНИК ЛЕВЫЙ | 25A | Реле левой ручки стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| ВОДИТЕЛЬСКОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ | 25A | Ручной переключатель сиденья водителя |
| МОДУЛЬ 4 | 7.5A | Блок помощи при удержании в полосе движения, IBU (встроенный блок управления кузовом), блок помощи при предотвращении лобового столкновения, блок предупреждения о столкновении в слепых зонах Левая сторона ручки / Правая сторона ручки |
| ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ | 15A | Модуль управления обогревателем заднего сиденья |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления кондиционером, ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей) |
| ПОДОГРЕВ ПЕРЕДНЕГО СИДЕНЬЯ | 20A | Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| AMP | 25A | AMP (усилитель) |
| МУЛЬТИМЕДИА | 15A | Головное устройство аудио/видео и навигации |
| МОДУЛЬ 5 | 10A | Переключатель аварийной панели, передний фонарь, левая сторона ручки/правая сторона ручки, индикатор рычага переключения передач автоматической коробки передач, электрохромное зеркало, головное устройство аудио/видео и навигации, модуль управления кондиционером, модуль управления обогревателем заднего сиденья, модуль управления обогревателем переднего сиденья, передний Модуль управления сиденьем с вентиляцией |
| ЗАМОК | 20A | Реле блокировки/разблокировки дверей, блок реле ICM (модуль интегральной схемы) (двухповоротное реле разблокировки) |
| МСБ 1 | 15A | IBU (встроенный блок управления кузовом) |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | IBU (встроенный блок управления кузовным оборудованием), выключатель стоп-сигналов |
| IG1 | 25A | Распределительный блок моторного отсека (предохранители — АБС 3, ЭБУ 5, ДАТЧИК 4, ТЦУ 2) |
| СТЕКЛООЧИСТИТЕЛЬ (НИЖНИЙ/ВЫСОКИЙ) | 10A | Распределительный блок моторного отсека (реле переднего стеклоочистителя (низкого уровня)), электродвигатель переднего стеклоочистителя, ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей), IBU (встроенный блок управления кузовом) |
| КОНДИЦИОНЕР ВОЗДУХА1 | 7.5A | Распределительный блок машинного отделения (вентилятор, нагреватель PTC), модуль управления кондиционером |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | 10A | Модуль управления SRS (дополнительная система пассивной безопасности) |
| ШАЙБА | 15A | Многофункциональный переключатель |
| MDPS | 7.5A | Блок MDPS (усилитель руля с электроприводом) |
| МОДУЛЬ 7 | 7.5A | Модуль управления обогревателем заднего сиденья, модуль управления обогревателем переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| ЛЮК 1 | 15A | Люк Мотор |
| КЛАСТЕР | 7.5A | Приборный щиток |
| МОДУЛЬ 3 | 7.5A | Переключатель спортивного режима, переключатель стоп-сигнала |
| НАЧАЛО | 7.5A | Блок реле ICM (модуль интегральной схемы) (реле охранной сигнализации), переключатель диапазонов коробки передач, IBU (интегрированный блок управления кузовным оборудованием), ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей), распределительный блок моторного отсека (пуск) |
| МСБ 2 | 7.5A | IBU (встроенный блок управления кузовом) |
| ИНДИКАТОР ПОДУШКИ БЕЗОПАСНОСТИ | 7.5A | Комбинация приборов, модуль управления кондиционером |
| МОДУЛЬ 6 | 7.5A | IBU (встроенный блок управления кузовом) |
| МОДУЛЬ 2 | 10A | Головное аудио/видео и навигационное устройство, IBU (встроенный блок управления кузовом), заднее зарядное устройство USB, беспроводное зарядное устройство, AMP (усилитель), выключатель питания наружных зеркал, распределительный блок в моторном отсеке (розетка) |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | 15A | Модуль управления SRS (дополнительной удерживающей системой), датчик присутствия пассажира |
| КОНДИЦИОНЕР 2 | 10A | Распределительный блок моторного отсека (реле ВЕНТИЛЯТОРА), модуль управления кондиционером, резистор вентилятора, электродвигатель вентилятора |
| РОЗЕТКА | 20A | Зажигалка |

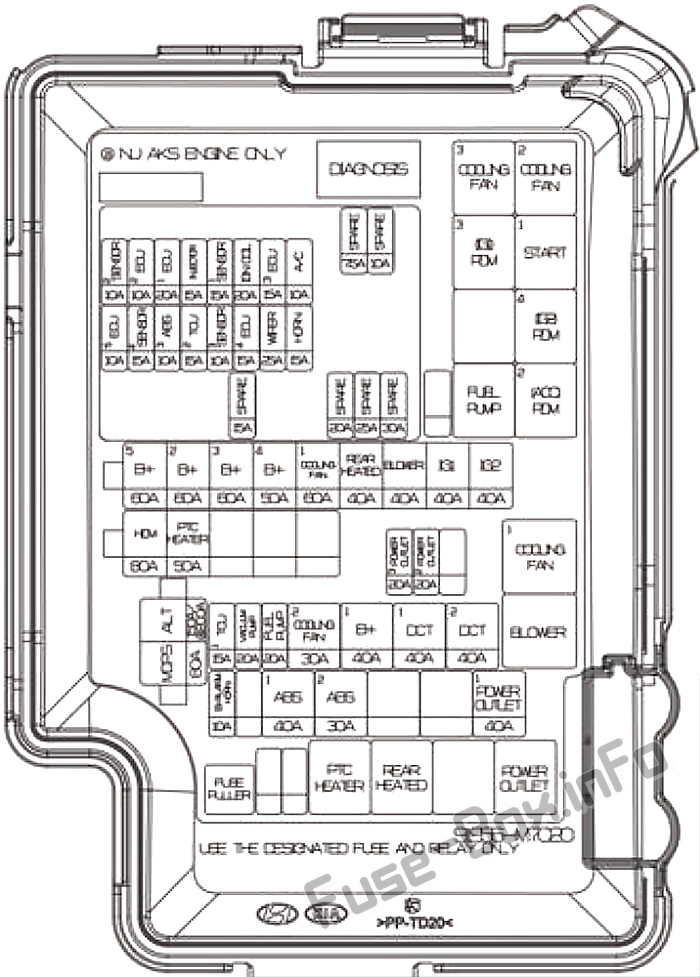

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ГЕНЕРАТОР | 200А (НУ 2.0л АКС) 150А (ГАММА 1.6LT-GDI) | Предохранители: ОХРАННАЯ СИГНАЛИЗАЦИЯ, ABS1, ABS2, РОЗЕТКА1, Генератор |
| MDPS | 80A | Блок MDPS (усилитель руля с электроприводом) |
| B+5 | 60A | Предохранитель: ЭБУ 3, ЭБУ 4, СИГНАЛ, СТЕКЛООЧИСТИТЕЛЬ, Кондиционер, Реле управления двигателем |
| B+2 | 60A | Соединительный блок приборной панели |
| B+3 | 60A | Соединительный блок приборной панели |
| B+4 | 50A | Распределительный блок приборной панели (Предохранитель: ПРАВОЕ ПРАВОЕ ОКНО, БАГАЖНИК, ЛЮК КРЫШИ 1, ПОДОГРЕВ ПЕРЕДНЕГО СИДЕНЬЯ, AMP, ВОДИТЕЛЬСКОЕ СИДЕНЬЕ С ПРИВОДОМ) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 60A | GAMMA 1.6L T-GDI: Реле вентилятора охлаждения 1 |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Реле заднего обогрева |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| IG1 | 40A | Замок зажигания, реле PDM №2 (ACC), реле PDM №3 (IG1) |
| IG2 | 40A | Замок зажигания, реле PDM №4 (IG2) |
| НАГРЕВАТЕЛЬ PTC | 50A | Реле нагревателя PTC |
| РОЗЕТКА 2 | 20A | Передняя розетка |
| ТКУ 1 | 15A | GAMMA 1,6 л T-GDI: TCM (модуль управления коробкой передач) |
| ВАКУУМНЫЙ НАСОС | 20A | GAMMA 1,6 л T-GDI: вакуумный насос |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 30A | NU 2.0L AKS: Реле вентилятора охлаждения 2, Реле вентилятора охлаждения 3 |
| B+1 | 40A | Распределительный блок приборной панели (реле блокировки долговременной нагрузки, предохранитель: (ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, МСБ 1, ПОДУШКА БЕЗОПАСНОСТИ 2, ЗАМОК ДВЕРИ, ПОДОГРЕВ ЗАДНЕГО СИДЕНЬЯ, МОДУЛЬ 1)) |
| ДКП 1 | 40A | GAMMA 1,6 л T-GDI: TCM (модуль управления коробкой передач) |
| ДКП 2 | 40A | GAMMA 1,6 л T-GDI: TCM (модуль управления коробкой передач) |
| АБС 1 | 40A | Модуль ABS (антиблокировочная тормозная система), модуль ESC (электронный контроль устойчивости), универсальный контрольный разъем |
| АБС 2 | 30A | Модуль ABS (антиблокировочная система тормозов), модуль ESC (электронный контроль устойчивости) |
| РОЗЕТКА 1 | 40A | Реле розетки |
| ДАТЧИК 2 | 10A | NU 2.0L AKS: Электромагнитный клапан управления продувкой, клапан управления маслом №1/№2/№3, клапан закрытия адсорбера, датчик массового расхода воздуха, датчик предупреждения о топливном фильтре, реле кондиционера GAMMA 1,6 л T-GDI: электромагнитный клапан управления продувкой, клапан управления маслом №1/№2, клапан закрытия адсорбера, электромагнитный клапан управления RCV, соединительный блок E/R (реле вентилятора охлаждения 1) |
| ЭБУ 2 | 10A | GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) |
| ЭБУ 1 | 20A | NU 2.0L AKS: PCM (модуль управления силовой передачей) GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) |
| ИНЖЕКТОР | 15A | NU 2.0L AKS: Форсунки №1~№4 |
| ДАТЧИК 1 | 15A | NU 2.0L AKS: датчик кислорода (вверху), датчик кислорода (внизу) GAMMA 1,6 л T-GDI: кислородный датчик (вверху), кислородный датчик (внизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№4 |
| ЭБУ 3 | 15A | NU 2.0L AKS: PCM (модуль управления силовой передачей) GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) |
| A/C | 10A | NU 2.0L AKS: реле кондиционера |
| ЭБУ 5 | 10A | NU 2.0L AKS: PCM (модуль управления силовой передачей) GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) |
| ДАТЧИК 4 | 15A | GAMMA 1,6 л T-GDI: вакуумный насос |
| АБС 3 | 10A | Модуль ABS (антиблокировочная система тормозов), модуль ESC (электронный контроль устойчивости) |
| ТЦУ 2 | 15A | NU 2.0L AKS: Переключатель диапазонов коробки передач GAMMA 1.6L T-GDI: Переключатель диапазонов коробки передач, TCM |
| ДАТЧИК 3 | 10A | NU 2.0L AKS: Реле топливного насоса GAMMA 1.6L T-GDI: Реле топливного насоса |
| ЭБУ 4 | 15A | NU 2.0L AKS: PCM (модуль управления силовой передачей) GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Реле стеклоочистителя |
| HORN | 15A | Реле звукового сигнала |
