Предохранители и реле KIA Forte / Cerato (2014-2018)
Схемы относятся к указанным годам и вариантам KIA Forte / Cerato (2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Forte/Cerato 2014-2018
Предохранители прикуривателя (розетки) в KIA Forte/Cerato находятся в блоке предохранителей панели приборов. См. предохранители «C/зажигалка», «ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ» или «РОЗЕТКА 1» и «РОЗЕТКА 2».
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

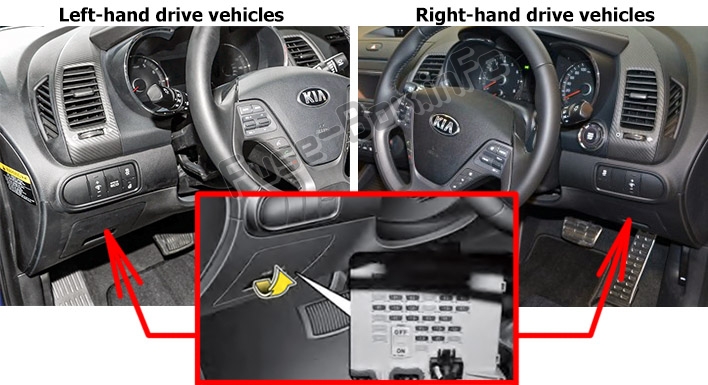

Приборная доска
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

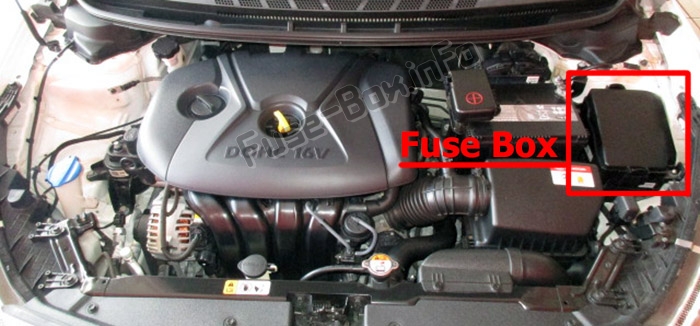

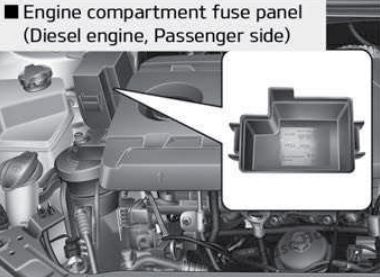

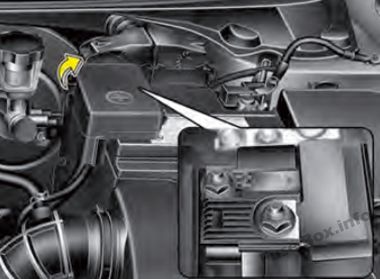

Моторного отсека
Клемма аккумулятора (главный предохранитель)
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2014

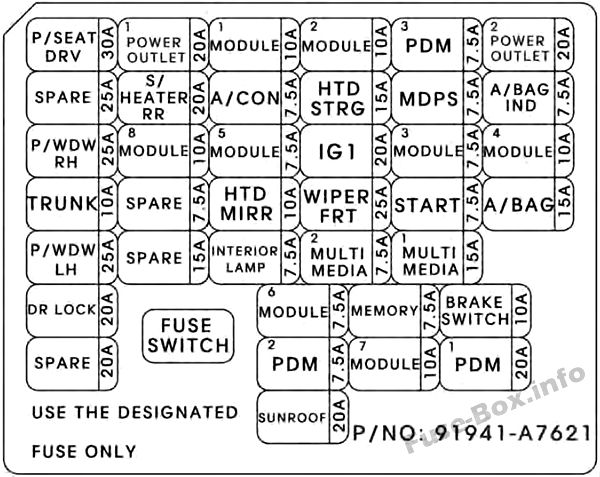

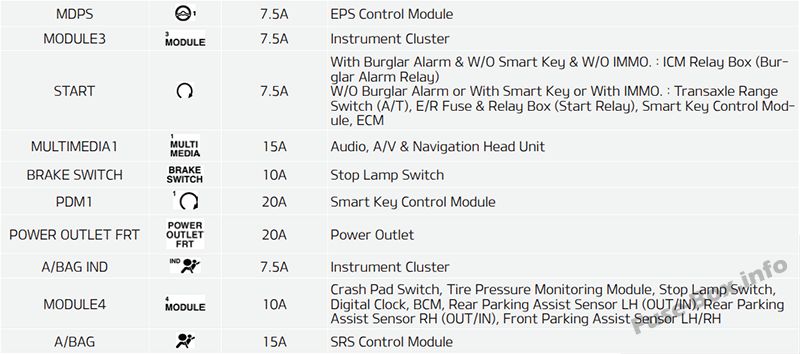

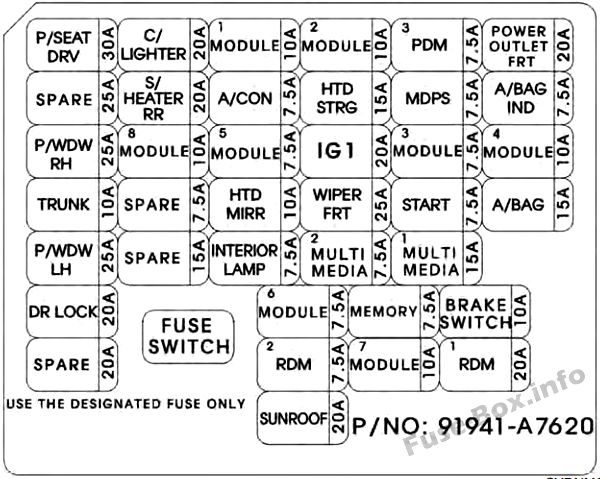

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| P/СЕАТ ДРВ | 30A | Модуль IMS водителя, ручной переключатель сиденья водителя |
| ЗАПАСНОЙ 4 | 25A | - |
| П/ВДВ правый | 25A | Интеллектуальная распределительная коробка (реле правого стеклоподъемника), модуль стеклоподъемника безопасности пассажира |
| СТВОЛ | 10A | Интеллектуальная распределительная коробка (магистральное реле) |
| P/WDW левый | 25A | Интеллектуальная распределительная коробка (реле левого стеклоподъемника), модуль стеклоподъемника безопасности водителя |
| ДР ЛОК | 20A | Интеллектуальная распределительная коробка (реле дверного замка, реле разблокировки двери), релейная коробка ICM (двухповоротное реле разблокировки) |
| ЗАПАСНОЙ 3 | 20A | - |
| C/зажигалка | 20A | Прикуриватель и розетка (прикуриватель) |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20A | Обогреватель заднего сиденья, левый/правый |
| МОДУЛЬ 8 | 10A | BCM, модуль управления смарт-ключом |
| ЗАПАСНОЙ 2 | 7.5A | - |
| ЗАПАСНОЙ 1 | 15A | - |
| МОДУЛЬ 1 | 10A | Модуль управления смарт-ключом, BCM, цифровые часы, аудиосистема, головное устройство аудио/видео и навигации, выключатель питания наружных зеркал, преобразователь постоянного тока в постоянный, модуль MTS |
| А/КОН | 7.5A | Модуль управления кондиционером, кластерный ионизатор, блок предохранителей и реле E/R (реле вентилятора, реле ГСЛ ПТК) |
| МОДУЛЬ 5 | 7.5A | Люк в крыше, модуль управления CCS водителя, модуль обогрева пассажирского сиденья, обогреватель заднего левого/правого сиденья |
| ГТД ЗЕРКАЛО | 10A | ЭБУ/ПКМ, модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира |
| ВНУТРЕННЯЯ ЛАМПА | 7.5A | Лампа багажника, лампа перчаточного ящика, левая/правая лампа туалетного столика, лампа салона, лампа потолочной консоли, ключ зажигания ILL. & Предупреждающий выключатель двери (без смарт-ключа) |
| МОДУЛЬ 6 | 7.5A | Переключатель спортивного режима, соленоид ключа |
| ДПМ 2 | 7.5A | [Со смарт-ключом] Модуль управления смарт-ключом [Без смарт-ключа] Модуль иммобилайзера |
| ЛЮК | 20A | Люк на крыше |
| МОДУЛЬ 2 | 10A | Электрохромное зеркало, многоцелевой контрольный разъем, модуль управления кондиционером, переключатель CCS водителя, модуль управления CCS водителя, модуль обогрева пассажирского сиденья Модуль драйвера IMS, переключатель обогрева пассажирского сиденья, головное устройство аудио/видео и навигации, преобразователь постоянного тока в постоянный, MTS Модуль, индикатор рычага банкомата, выключатель PAS Off, обогреватель заднего сиденья, левый/правый, переключатель заднего стеклоподъемника, левый/правый |
| HTD STRG | 15A | Подогрев рулевого колеса |
| IG 1 | 20A | Без смарт-ключа: блок предохранителей и реле E/R (предохранитель — ТКУ 1, ЭБУ 3, АБС 3) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Электродвигатель стеклоочистителя, блок предохранителей и реле E/R (реле стеклоочистителя), многофункциональный переключатель (стеклоочиститель) |
| МУЛЬТИМЕДИА 2 | 7.5A | Модуль МТС |
| ПАМЯТЬ | 7.5A | Модуль IMS водителя, внешняя ручка смарт-ключа водителя, внешняя ручка смарт-ключа пассажира, BCM, модуль контроля давления в шинах, приборная панель Auto Light & Photo Sensor, разъем канала передачи данных, универсальный контрольный разъем, цифровые часы, модуль управления кондиционером, электрохромный Зеркало, внешнее зеркало с электроприводом для водителя, наружное зеркало с электроприводом для пассажира |
| МОДУЛЬ 7 | 10A | Блок реле ICM (реле звуковых сигналов указателей поворота, реле складывания, реле раскладывания) |
| ДПМ 3 | 7.5A | [Со смарт-ключом] Модуль управления смарт-ключом [Без смарт-ключа] Модуль иммобилайзера |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 3 | 7.5A | Приборный щиток |
| НАЧАЛО | 7.5A | [С охранной сигнализацией и без смарт-ключа и без IMMO.] Блок реле ICM (реле охранной сигнализации) [без охранной сигнализации или со смарт-ключом или с IMMO.] Переключатель диапазонов коробки передач (A/T), E /R Блок предохранителей и реле (реле пуска 1), модуль управления смарт-ключом, ECM |
| МУЛЬТИМЕДИА 1 | 15A | Головное устройство аудио, аудио/видео и навигации, преобразователь постоянного тока в постоянный |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| ДПМ 1 | 20A | Модуль управления смарт-ключом |
| ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ | 20A | Прикуриватель и розетка питания (розетка) |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| МОДУЛЬ 4 | 10A | Выключатель аварийной площадки, модуль контроля давления в шинах, выключатель стоп-сигнала, цифровые часы, BCM, выключатель ISG, левый задний датчик системы помощи при парковке (выход/вход), правый задний датчик системы помощи при парковке (выход/вход), передний датчик системы помощи при парковке, левый/правый |
| СУМКА | 15A | Модуль управления SRS, датчик классификации веса пассажира |

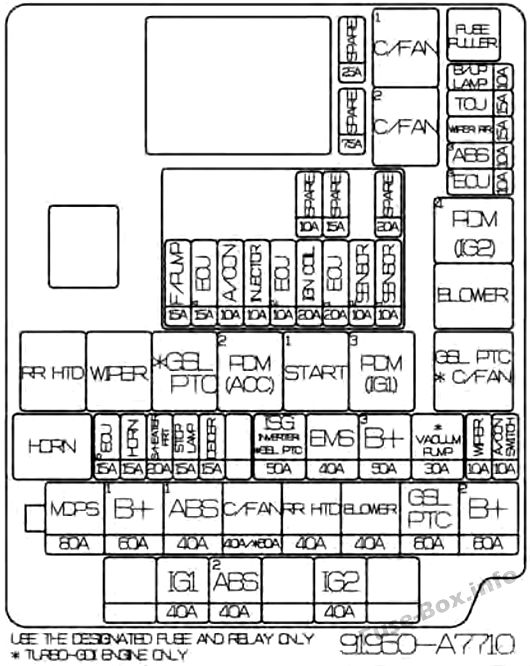

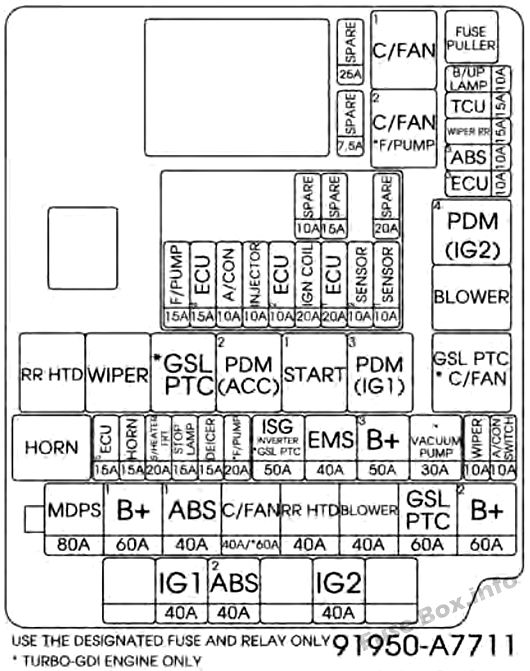

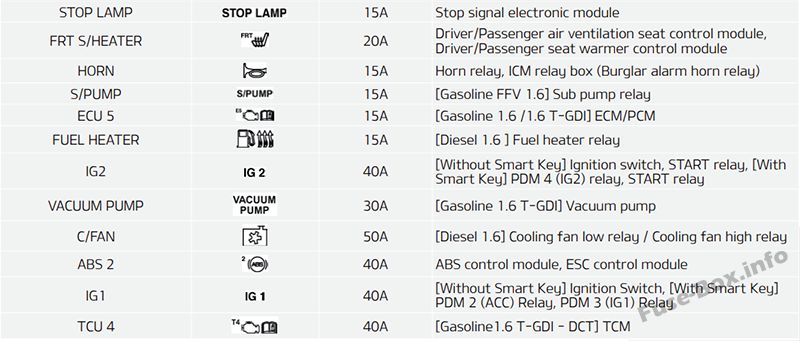

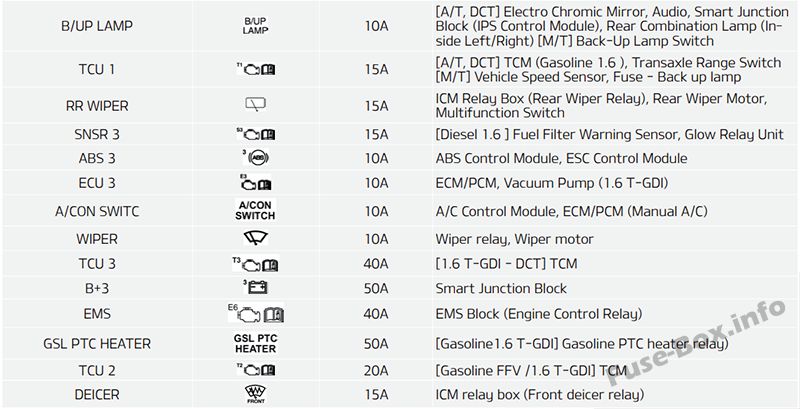

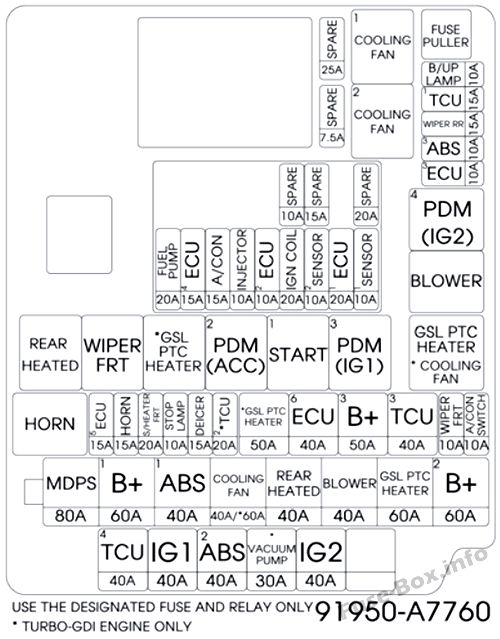

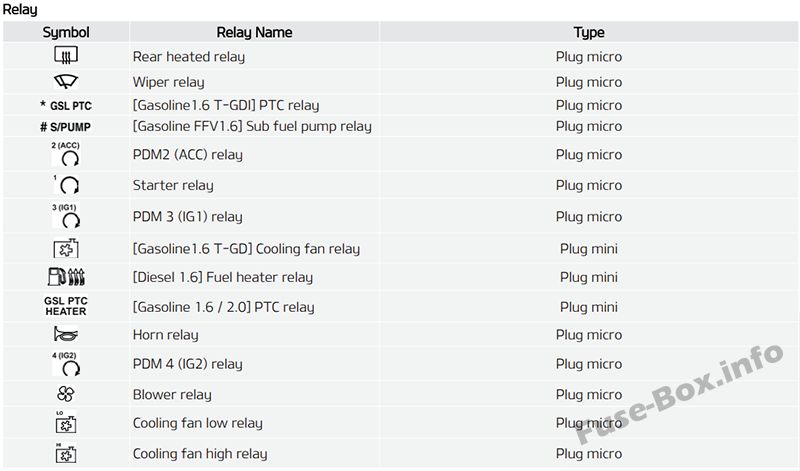

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| MDPS | 80A | Блок МСПП |
| B+1 | 60A | Интеллектуальная распределительная коробка (ARISU-LT IPS 1 (4CH), предохранитель - МОДУЛЬ 6, МОДУЛЬ 7, P/WDW левый, П/ВДВ правый, СТВОЛ) |
| АБС 1 | 40A | Модуль ESC |
| С/ВЕНТИЛЯТОР | 40A | Реле C/вентилятора 1, Реле C/вентилятора 2 |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ГСЛ ПТК | 60A | Реле PTC GSL |
| B+2 | 60A | Интеллектуальная распределительная коробка (ARISU-LT IPS 3 (4CH), ARISU-LT IPS 4 (4CH), IPS 5 (2CH), предохранитель — ДПМ 1, P/СЕАТ ДРВ ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, S/НАГРЕВАТЕЛЬ ЗАДН.) |
| ПРЕДОХРАНИТЕЛИ: | ||
| ЛАМПА Б/ВВЕРХ | 10A | A/T: электрохромное зеркало, аудиосистема, головное устройство A/V и навигации, задний комбинированный фонарь (вход) LH/RH Smart Junction Box (модуль управления IPS), M/T: переключатель лампы заднего хода |
| ТКУ 1 | 15A | Переключатель диапазонов коробки передач, датчик скорости автомобиля, инвертор масляного насоса, блок предохранителей и реле E/R (предохранитель — ЛАМПА Б/ВВЕРХ) |
| АБС 3 | 10A | Модуль ESC, датчик скорости рыскания |
| ЭБУ 3 | 10A | ЭБУ/ПКМ |
| ВЫКЛЮЧАТЕЛЬ А/КОН | 10A | Модуль управления кондиционером, двигатель вентилятора, реле вентилятора, ЭБУ/ПКМ, резистор вентилятора |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ЭБУ/ПКМ, электродвигатель стеклоочистителя, блок предохранителей и реле E/R (реле стеклоочистителя) |
| B+3 | 50A | Интеллектуальная распределительная коробка (устройство автоматического отключения по току утечки, предохранитель - ДПМ 2, ДР ЛОК, ЛЮК) |
| EMS | 40A | Блок EMS (реле управления двигателем, предохранитель -ЭБУ 4, А/КОН, F/НАСОС) |
| ISG ИНВЕРТОР | 50A | Инвертор масляного насоса |
| ДЕИЛЬЕР | 15A | Блок реле ICM (реле переднего антиобледенителя) |
| СТОП-СИГНАЛ | 15A | Электронный модуль стоп-сигнала |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления CCS водителя, модуль обогрева пассажирского сиденья |
| HORN | 15A | Реле звукового сигнала, блок реле ICM (реле звукового сигнала охранной сигнализации) |
| ЭБУ 5 | 15A | G4NC: ЭБУ/ПКМ |
| IG 2 | 40A | Без смарт-ключа: замок зажигания, пусковое реле, Со смарт-ключом: реле PDM 4 (IG2), реле пуска 1 |
| АБС 2 | 40A | Модуль ESC |
| IG 1 | 40A | Без смарт-ключа: замок зажигания, Со смарт-ключом: реле ДПМ 3 (IG1), реле ДПМ 2 (ACC) |
| Панель предохранителей в моторном отсеке (EMS BOX): | ||
| F/НАСОС | 15A | F/реле насоса |
| ЭБУ 4 | 15A | ЭБУ/ПКМ |
| А/КОН | 10A | Реле А/КОН COMP |
| ИНЖЕКТОР | 10A | Форсунка №1/№2/№3/№4, реле F/насоса, реле А/КОН COMP |
| ЭБУ 2 | 10A | ЭБУ/ПКМ |
| КАТУШКА ЗАЖИГАНИЯ 1 | 20A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| ЗАПАСНОЙ | 20A | - |
| ДАТЧИК 2 | 10A | Кислородный датчик (вверху), кислородный датчик (внизу), регулируемый впускной электромагнитный клапан, масляный регулирующий клапан № 1/№ 2, электромагнитный клапан управления продувкой, клапан закрытия адсорбера, блок предохранителей и реле E/R (C/реле вентилятора 1, C/ Реле вентилятора 2) |
| ДАТЧИК 1 | 10A | Датчик положения распределительного вала №1/№2 |
Крышка клеммы аккумулятора
2015, 2016
Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| P/СЕАТ ДРВ | 30A | Модуль IMS водителя, ручной переключатель сиденья водителя |
| ЗАПАСНОЙ 4 | 25A | - |
| П/ВДВ правый | 25A | Интеллектуальная распределительная коробка (реле правого стеклоподъемника), модуль стеклоподъемника безопасности пассажира |
| СТВОЛ | 10A | Интеллектуальная распределительная коробка (магистральное реле) |
| P/WDW левый | 25A | Интеллектуальная распределительная коробка (реле левого стеклоподъемника), модуль стеклоподъемника безопасности водителя |
| ДР ЛОК | 20A | Интеллектуальная распределительная коробка (реле дверного замка, реле разблокировки двери), релейная коробка ICM (двухповоротное реле разблокировки) |
| ЗАПАСНОЙ 3 | 20A | - |
| РОЗЕТКА 1 | 20A | Розетка |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20A | Обогреватель заднего сиденья, левый/правый |
| МОДУЛЬ 8 | 10A | BCM, модуль управления смарт-ключом |
| ЗАПАСНОЙ 2 | 7.5A | - |
| ЗАПАСНОЙ 1 | 15A | - |
| МОДУЛЬ 1 | 10A | Модуль управления смарт-ключом, BCM, цифровые часы, аудиосистема, головное устройство аудио/видео и навигации, выключатель питания наружных зеркал, преобразователь постоянного тока в постоянный, модуль MTS |
| А/КОН | 7.5A | Модуль управления кондиционером, кластерный ионизатор, блок предохранителей и реле E/R (реле вентилятора, реле ГСЛ ПТК) |
| МОДУЛЬ 5 | 7.5A | Люк в крыше, модуль управления CCS водителя, модуль обогрева пассажирского сиденья, обогреватель заднего левого/правого сиденья |
| ГТД ЗЕРКАЛО | 10A | ЭБУ/ПКМ, модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира |
| ВНУТРЕННЯЯ ЛАМПА | 7.5A | Лампа багажника, лампа перчаточного ящика, левая/правая лампа туалетного столика, лампа салона, лампа потолочной консоли, ключ зажигания ILL. & Предупреждающий выключатель двери (без смарт-ключа) |
| МОДУЛЬ 6 | 7.5A | Переключатель спортивного режима, соленоид ключа |
| ДПМ 2 | 7.5A | [Со смарт-ключом] Модуль управления смарт-ключом [Без смарт-ключа] Модуль иммобилайзера |
| ЛЮК | 20A | Люк на крыше |
| МОДУЛЬ 2 | 10A | Электрохромное зеркало, многоцелевой контрольный разъем, модуль управления кондиционером, переключатель CCS водителя, модуль управления CCS водителя, модуль обогрева пассажирского сиденья Модуль драйвера IMS, переключатель обогрева пассажирского сиденья, головное устройство аудио/видео и навигации, преобразователь постоянного тока в постоянный, MTS Модуль, индикатор рычага банкомата, выключатель PAS Off, обогреватель заднего сиденья, левый/правый, переключатель заднего стеклоподъемника, левый/правый |
| HTD STRG | 15A | Подогрев рулевого колеса |
| IG 1 | 20A | Без смарт-ключа: блок предохранителей и реле E/R (предохранитель — TCU, ЭБУ 3, АБС 3) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Электродвигатель стеклоочистителя, блок предохранителей и реле E/R (реле стеклоочистителя), многофункциональный переключатель (стеклоочиститель) |
| МУЛЬТИМЕДИА 2 | 7.5A | Блок телематики |
| ПАМЯТЬ | 7.5A | Модуль IMS водителя, внешняя ручка смарт-ключа водителя, внешняя ручка смарт-ключа пассажира, BCM, модуль контроля давления в шинах, приборная панель Auto Light & Photo Sensor, разъем канала передачи данных, универсальный контрольный разъем, цифровые часы, модуль управления кондиционером, электрохромный Зеркало, внешнее зеркало с электроприводом для водителя, наружное зеркало с электроприводом для пассажира |
| МОДУЛЬ 7 | 10A | Блок реле ICM (реле звуковых сигналов указателей поворота, реле складывания, реле раскладывания) |
| ДПМ 3 | 7.5A | [Со смарт-ключом] Модуль управления смарт-ключом [Без смарт-ключа] Модуль иммобилайзера |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 3 | 7.5A | Приборный щиток |
| НАЧАЛО | 7.5A | [С охранной сигнализацией и без смарт-ключа и без IMMO.] Блок реле ICM (реле охранной сигнализации) [без охранной сигнализации или со смарт-ключом или с IMMO.] Переключатель диапазонов коробки передач (A/T), E /R Блок предохранителей и реле (реле пуска 1), модуль управления смарт-ключом, ECM |
| МУЛЬТИМЕДИА 1 | 15A | Головное устройство аудио, аудио/видео и навигации, преобразователь постоянного тока в постоянный |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| ДПМ 1 | 20A | Модуль управления смарт-ключом |
| РОЗЕТКА 2 | 20A | Розетка |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| МОДУЛЬ 4 | 10A | Выключатель аварийной площадки, модуль контроля давления в шинах, выключатель стоп-сигнала, цифровые часы, BCM, выключатель ISG, левый задний датчик системы помощи при парковке (выход/вход), правый задний датчик системы помощи при парковке (выход/вход), передний датчик системы помощи при парковке, левый/правый |
| СУМКА | 15A | Модуль управления SRS, датчик классификации веса пассажира |

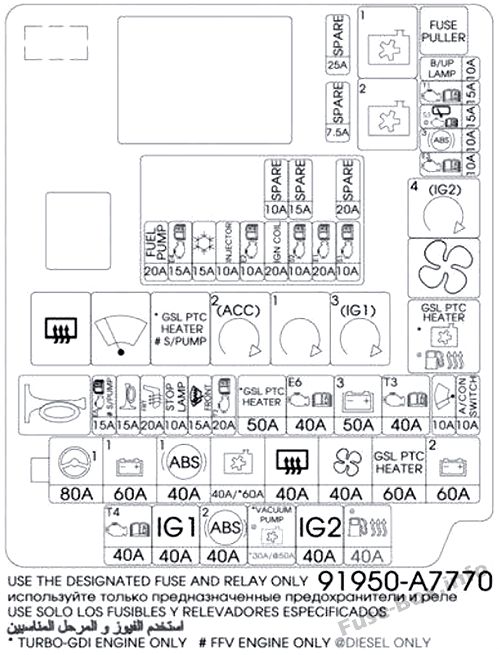

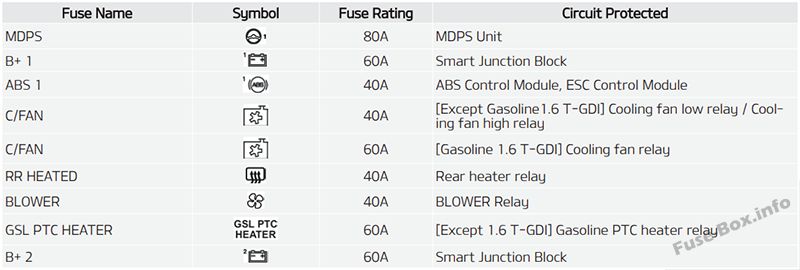

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| MDPS | 80A | Блок МСПП |
| B+1 | 60A | Интеллектуальная распределительная коробка (ARISU-LT IPS 1 (4CH), предохранитель - МОДУЛЬ 6, МОДУЛЬ 7, P/WDW левый, П/ВДВ правый, СТВОЛ) |
| АБС 1 | 40A | Модуль ESC |
| С/ВЕНТИЛЯТОР | 40A | Реле C/вентилятора 1, Реле C/вентилятора 2 |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ГСЛ ПТК | 60A | Реле PTC GSL |
| B+2 | 60A | Интеллектуальная распределительная коробка (ARISU-LT IPS 3 (4CH), ARISU-LT IPS 4 (4CH), IPS 5 (2CH), предохранитель — ДПМ 1, P/СЕАТ ДРВ ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, S/НАГРЕВАТЕЛЬ ЗАДН.) |
| ПРЕДОХРАНИТЕЛИ: | ||
| ЛАМПА Б/ВВЕРХ | 10A | A/T: электрохромное зеркало, аудиосистема, головное устройство A/V и навигации, задний комбинированный фонарь (вход) LH/RH Smart Junction Box (модуль управления IPS), M/T: переключатель лампы заднего хода |
| ТКУ 1 | 15A | Переключатель диапазонов коробки передач, датчик скорости автомобиля, инвертор масляного насоса, блок предохранителей и реле E/R (предохранитель — ЛАМПА Б/ВВЕРХ) |
| АБС 3 | 10A | Модуль ESC, датчик скорости рыскания |
| ЭБУ 3 | 10A | ЭБУ/ПКМ |
| ВЫКЛЮЧАТЕЛЬ А/КОН | 10A | Модуль управления кондиционером, двигатель вентилятора, реле вентилятора, ЭБУ/ПКМ, резистор вентилятора |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ЭБУ/ПКМ, электродвигатель стеклоочистителя, блок предохранителей и реле E/R (реле стеклоочистителя) |
| B+3 | 50A | Интеллектуальная распределительная коробка (устройство автоматического отключения по току утечки, предохранитель - ДПМ 2, ДР ЛОК, ЛЮК) |
| EMS | 40A | Блок EMS (реле управления двигателем, предохранитель -ЭБУ 4, А/КОН, F/НАСОС) |
| ISG ИНВЕРТОР | 50A | Инвертор масляного насоса |
| ДЕИЛЬЕР | 15A | Блок реле ICM (реле переднего антиобледенителя) |
| F/НАСОС | 20A | F/реле насоса |
| СТОП-СИГНАЛ | 15A | Электронный модуль стоп-сигнала |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления CCS водителя, модуль обогрева пассажирского сиденья |
| HORN | 15A | Реле звукового сигнала, блок реле ICM (реле звукового сигнала охранной сигнализации) |
| ЭБУ 5 | 15A | G4NC: ЭБУ/ПКМ |
| IG 2 | 40A | Без смарт-ключа: замок зажигания, пусковое реле, Со смарт-ключом: реле PDM 4 (IG2), реле пуска 1 |
| АБС 2 | 40A | Модуль ESC |
| IG 1 | 40A | Без смарт-ключа: замок зажигания, Со смарт-ключом: реле ДПМ 3 (IG1), реле ДПМ 2 (ACC) |
| Панель предохранителей в моторном отсеке (EMS BOX): | ||
| F/НАСОС | 15A | F/реле насоса |
| ЭБУ 4 | 15A | ЭБУ/ПКМ |
| А/КОН | 10A | Реле А/КОН COMP |
| ИНЖЕКТОР | 10A | Форсунка №1/№2/№3/№4, реле F/насоса, реле А/КОН COMP |
| ЭБУ 2 | 10A | ЭБУ/ПКМ |
| КАТУШКА ЗАЖИГАНИЯ 1 | 20A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| ЗАПАСНОЙ | 20A | - |
| ДАТЧИК 2 | 10A | Кислородный датчик (вверху), кислородный датчик (внизу), регулируемый впускной электромагнитный клапан, масляный регулирующий клапан № 1/№ 2, электромагнитный клапан управления продувкой, клапан закрытия адсорбера, блок предохранителей и реле E/R (C/реле вентилятора 1, C/ Реле вентилятора 2) |
| ДАТЧИК 1 | 10A | Датчик положения распределительного вала №1/№2 |

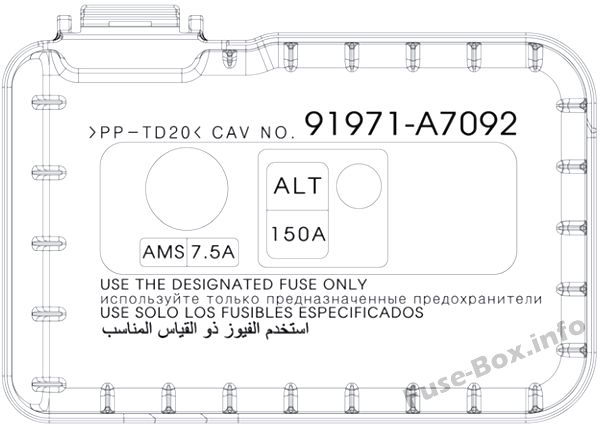

Крышка клеммы аккумулятора
2017

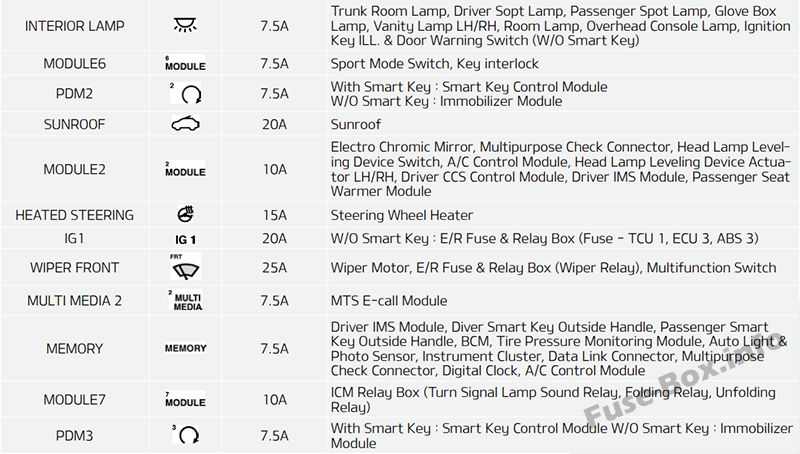

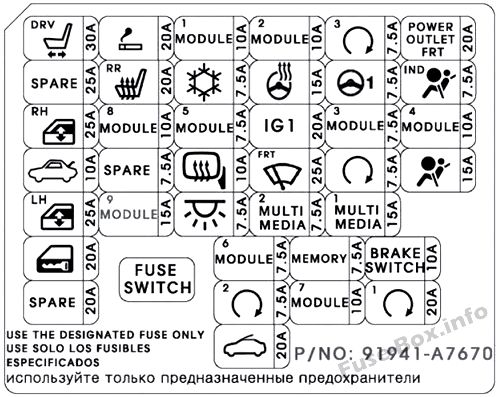

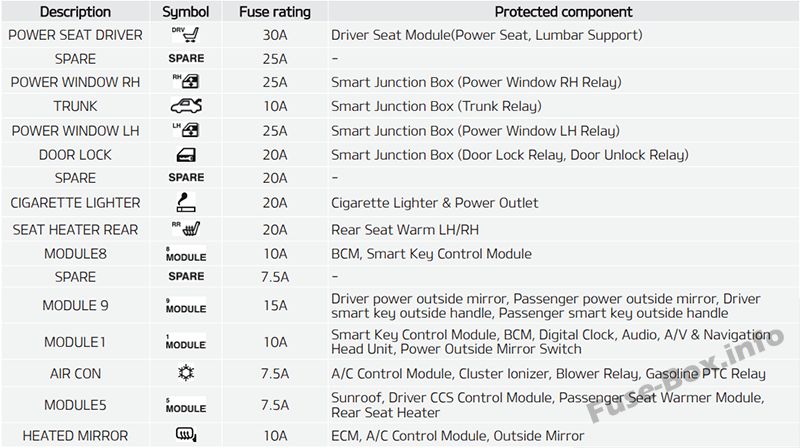

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| P/СЕАТ ДРВ | 30A | Модуль IMS водителя, ручной переключатель сиденья водителя |
| ЗАПАСНОЙ 4 | 25A | - |
| П/ВДВ правый | 25A | Интеллектуальный распределительный блок (реле правого стеклоподъемника), модуль стеклоподъемника безопасности пассажира |
| СТВОЛ | 10A | Интеллектуальная распределительная коробка (магистральное реле) |
| P/WDW левый | 25A | Интеллектуальный распределительный блок (реле левого стеклоподъемника), модуль стеклоподъемника безопасности водителя |
| ДР ЛОК | 20A | Интеллектуальный распределительный блок (реле дверного замка, реле отпирания двери), блок реле ICM (двухповоротное реле отпирания) |
| ЗАПАСНОЙ 3 | 20A | - |
| РОЗЕТКА 1 | 20A | Прикуриватель и розетка (прикуриватель) |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20A | Обогреватель заднего сиденья, левый/правый |
| МОДУЛЬ 8 | 10A | BCM, модуль управления смарт-ключом |
| ЗАПАСНОЙ 2 | 7.5A | - |
| МОДУЛЬ 9 | 15A | Внешняя ручка смарт-ключа водителя/пассажира, внешняя ручка питания водителя/пассажира |
| МОДУЛЬ 1 | 10A | Модуль управления смарт-ключом, BCM, цифровые часы, аудиосистема, головное устройство аудио/видео и навигации, переключатель наружного зеркала заднего вида с электроприводом |
| А/КОН | 7.5A | Модуль управления кондиционером, кластерный ионизатор, распределительный блок E/R (реле вентилятора, реле нагревателя ГСЛ ПТК) |
| МОДУЛЬ 5 | 7.5A | Модуль обогрева сиденья водителя/пассажира, модуль управления вентиляцией сиденья водителя и пассажира, обогреватель заднего левого/правого сиденья, люк в крыше |
| ГТД ЗЕРКАЛО | 10A | ЭБУ/ПКМ, модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира |
| ВНУТРЕННЯЯ ЛАМПА | 7.5A | Лампа багажника, лампа перчаточного ящика, левая/правая лампа туалетного столика, лампа салона, лампа потолочной консоли, ключ зажигания ILL. & Предупреждающий выключатель двери, лампа багажного отделения |
| МОДУЛЬ 6 | 7.5A | Ключ соленоид |
| ДПМ 2 | 7.5A | [Со смарт-ключом] Модуль управления смарт-ключом [Без смарт-ключа] Модуль иммобилайзера |
| ЛЮК | 20A | Люк на крыше |
| МОДУЛЬ 2 | 10A | Электрохромное зеркало, универсальный контрольный разъем, модуль управления кондиционером, переключатель CCS водителя, модуль управления вентиляцией сиденья водителя/пассажира, модуль обогрева сиденья водителя/пассажира, модуль IMS водителя, головное устройство аудио/видео и навигации, индикатор рычага банкомата, Обогреватель заднего сиденья, левый/правый, переключатель заднего стеклоподъемника, левый/правый, обогреватель заднего сиденья, левый/правый, аудиосистема, модуль динамического освещения поворотов, консольный переключатель, левый/правый |
| HTD STRG | 15A | Подогрев рулевого колеса |
| IG 1 | 20A | Без смарт-ключа: распределительный блок E/R (предохранитель — TCU1, ЭБУ 3, АБС 3) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Электродвигатель стеклоочистителя, соединительный блок E/R (реле стеклоочистителя), многофункциональный переключатель (стеклоочиститель) |
| МУЛЬТИМЕДИА 2 | 7.5A | - |
| ПАМЯТЬ | 7.5A | Модуль IMS водителя, BCM, модуль контроля давления в шинах, автоматический свет и фотодатчик, комбинация приборов, разъем канала передачи данных, цифровые часы, модуль управления кондиционером, электрохромное зеркало, |
| МОДУЛЬ 7 | 10A | Блок реле ICM (реле звуковых сигналов указателей поворота, реле складывания, реле раскладывания) |
| ДПМ 3 | 7.5A | [Со смарт-ключом] Модуль управления смарт-ключом [Без смарт-ключа] Модуль иммобилайзера |
| MDPS | 7.5A | Блок МСПП |
| МОДУЛЬ 3 | 7.5A | Приборный щиток |
| НАЧАЛО | 7.5A | [С охранной сигнализацией и без смарт-ключа и без IMMO.] Релейный блок ICM (реле охранной сигнализации) [без охранной сигнализации или со смарт-ключом или с IMMO.] Переключатель диапазонов коробки передач, переключатель блокировки зажигания |
| МУЛЬТИМЕДИА 1 | 15A | Головное устройство аудио, аудио/видео и навигации |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| ДПМ 1 | 20A | Модуль управления смарт-ключом |
| ЭЛЕКТРОСЕТЬ ПЕРЕДНЯЯ | 20A | Прикуриватель и розетка питания (розетка) |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| МОДУЛЬ 4 | 10A | Переключатель аварийной площадки, модуль контроля давления в шинах, выключатель стоп-сигнала, цифровые часы, BCM, радар обнаружения слепых зон, левый/правый, блок MDPS, модуль AEB, переключатель спортивного режима, радар AEB |
| СУМКА | 15A | Модуль управления SRS, модуль весовой классификации |
Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| MDPS | 80A | Блок МСПП |
| B+1 | 60A | Интеллектуальный распределительный блок (ARISU-LT IPS 1 (4CH), предохранитель — MODULE6, MODULE7, MODULE9, P/WDW левый, П/ВДВ правый. СТВОЛ) |
| АБС 1 | 40A | Модуль ESC |
| С/ВЕНТИЛЯТОР | 40A | C/реле вентилятора |
| RR HTD | 40A | Реле RR HTD |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| НАГРЕВАТЕЛЬ ГСЛ ПТК | 60A | Реле нагревателя PTC GSL |
| B+2 | 60A | Интеллектуальный соединительный блок (ARISU-LT IPS 3 (4CH), ARISU-LT IPS 4 (4CH), IPS 5 (2CH), предохранитель -ДПМ 1, P/СЕАТ ДРВ ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, S/НАГРЕВАТЕЛЬ ЗАДН.) |
| ПРЕДОХРАНИТЕЛИ: | ||
| ЛАМПА Б/ВВЕРХ | 10A | A/T.DCT: электрохромное зеркало, головное устройство аудио, аудио/видео и навигации, задний комбинированный фонарь (вход), левый/правый M/T: Переключатель фонаря заднего хода |
| ТКУ 1 | 15A | A/T : Переключатель диапазонов коробки передач, DCT : Переключатель диапазонов коробки передач, TCM |
| АБС 3 | 10A | Модуль ESC |
| ЭБУ 3 | 10A | ЭБУ/ПКМ, вакуумный насос |
| ВЫКЛЮЧАТЕЛЬ А/КОН | 10A | Модуль управления кондиционером, двигатель вентилятора, реле вентилятора, ЭБУ/ПКМ, резистор вентилятора |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 10A | ЭБУ/ПКМ, электродвигатель стеклоочистителя, соединительный блок E/R (реле стеклоочистителя FRT) |
| B+3 | 50A | Интеллектуальный распределительный блок (устройство автоматического отключения по току утечки, предохранитель - ДПМ 2, ДР ЛОК, ЛЮК) |
| ЭБУ 6 | 40A | Блок EMS (реле управления двигателем, предохранитель - ЭБУ 4, А/КОН, F/НАСОС) |
| НАГРЕВАТЕЛЬ ГСЛ ПТК | 50A | РЕЛЕ ПОДОГРЕВА ГСЛ ПТК |
| ДЕИЛЬЕР | 15A | Блок реле ICM (реле переднего антиобледенителя) |
| СТОП-СИГНАЛ | 10A | Электронный модуль стоп-сигнала |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль управления вентиляцией сиденья водителя/пассажира, модуль обогрева сиденья водителя/пассажира |
| HORN | 15A | Реле звукового сигнала, блок реле ICM (реле звукового сигнала охранной сигнализации) |
| ЭБУ 5 | 15A | ЭБУ/ПКМ |
| IG 2 | 40A | Без смарт-ключа: замок зажигания, реле пуска 1, Со смарт-ключом: реле PDM 4 (IG2), реле пуска 1 |
| АБС 2 | 40A | Модуль ESC |
| IG 1 | 40A | Без смарт-ключа: замок зажигания, Со смарт-ключом: реле ДПМ 3 (IG1), реле ДПМ 2 (ACC) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель, двигатель заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя), выключатель зажигания, реле PDM 4 (IG2) |
| ТЦУ 3 | 40A | TCM |
| ТЦУ 2 | 20A | TCM |
| ТЦУ 4 | 40A | TCM |
| Блок предохранителей и реле (NU 2.0L MPI/NU 2.0 GDI) | ||
| Реле №. | Имя реле | Type |
| E41 | РЕЛЕ ЗАДН. | ЗАГЛУШКА МИКРО |
| E42 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ | ЗАГЛУШКА МИКРО |
| E43 | РЕЛЕ ГСЛ ПТК | ЗАГЛУШКА МИКРО |
| E44 | ДПМ 2 (ACC) РЕЛЕ | ЗАГЛУШКА МИКРО |
| E45 | ЭЛЕМЕНТ СТАРТ 1 | ЗАГЛУШКА МИКРО |
| E46 | РЕЛЕ ДПМ 3 (IG1) | ЗАГЛУШКА МИКРО |
| E47 | C/РЕЛЕ ВЕНТИЛЯТОРА | ВИЛКА МИНИ |
| E48 | РЕЛЕ СИГНАЛА | ЗАГЛУШКА МИКРО |
| E49 | РЕЛЕ ДПМ 4 (ИГ2) | ЗАГЛУШКА МИКРО |
| E50 | РЕЛЕ ВЕНТИЛЯТОРА | ЗАГЛУШКА МИКРО |
| E52 | РЕЛЕ C/ВЕНТИЛЯТОР 2 | ЗАГЛУШКА МИКРО |
| Соединительный блок (GAMMA 1.6LT-GDI) | ||
| Реле №. | Имя реле | Type |
| E41 | РЕЛЕ ЗАДН. | ЗАГЛУШКА МИКРО |
| E42 | РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ | ЗАГЛУШКА МИКРО |
| E43 | РЕЛЕ ГСЛ ПТК | ЗАГЛУШКА МИКРО |
| E44 | ДПМ 2 (ACC) РЕЛЕ | ЗАГЛУШКА МИКРО |
| E45 | ЭЛЕМЕНТ СТАРТ 1 | ЗАГЛУШКА МИКРО |
| E46 | РЕЛЕ ДПМ 3 (IG1) | ЗАГЛУШКА МИКРО |
| E47 | C/РЕЛЕ ВЕНТИЛЯТОРА | ВИЛКА МИНИ |
| E48 | РЕЛЕ СИГНАЛА | ЗАГЛУШКА МИКРО |
| E49 | РЕЛЕ ДПМ 4 (ИГ2) | ЗАГЛУШКА МИКРО |
| E50 | РЕЛЕ ВЕНТИЛЯТОРА | ЗАГЛУШКА МИКРО |
| E52 | РЕЛЕ C/ВЕНТИЛЯТОР 2 | ЗАГЛУШКА МИКРО |
| Блок EMS (NU 2.0L MPI) | ||
| Название предохранителя | Номинал предохранителя | Цепь защищена |
| F/НАСОС | 20A | F/реле насоса |
| ЭБУ 4 | 15A | PCM |
| А/КОН | 15A | Реле А/КОН COMP |
| ИНЖЕКТОР | 10A | Блок EMS (реле F/насоса) |
| ЗАПАСНОЙ | 10A | - |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4, блок EMS (реле F/НАСОС) |
| ЭБУ 1 | 20A | ЭБУ/ПКМ |
| ДАТЧИК 2 | 10A | Кислородный датчик (вверху), кислородный датчик (внизу), регулируемый электромагнитный клапан на впуске, блок EMS (реле А/КОН COMP), электромагнитный клапан управления продувкой, клапан закрытия адсорбера, распределительный блок E/R (реле C/вентилятора 2) |
| ДАТЧИК 1 | 10A | Клапан управления маслом № 1 (впуск), клапан управления маслом № 2 (выпуск), клапан управления маслом № 3 (сигнал), электронный термостат |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
| Имя реле: | Тип: | |
| РЕЛЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ | PCB | |
| РЕЛЕ КОМПРЕССОРА А/КОН | ЗАГЛУШКА МИКРО | |
| F/РЕЛЕ НАСОСА | ЗАГЛУШКА МИКРО | |
| Блок EMS (NU 2.0L GDI) | ||
| Название предохранителя | Номинал предохранителя | Цепь защищена |
| F/НАСОС | 20A | F/реле насоса |
| ЭБУ 4 | 15A | ПКМ/ЭБУ |
| А/КОН | 15A | Реле А/КОН COMP |
| ИНЖЕКТОР | 10A | Блок EMS (реле F/насоса) |
| ЭБУ 2 | 10A | ПКМ/ЭБУ |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| ЭБУ 1 | 20A | ПКМ/ЭБУ |
| ДАТЧИК 2 | 10A | Кислородный датчик (вверху), кислородный датчик (внизу), регулируемый электромагнитный клапан на впуске, блок EMS (реле А/КОН COMP), электромагнитный клапан управления продувкой, клапан закрытия адсорбера, распределительный блок E/R (реле C/вентилятора 2)клапан управления маслом №1 (впускной), масляный регулирующий клапан №2 (выпускной) |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
| Имя реле: | Тип: | |
| РЕЛЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ | PCB | |
| РЕЛЕ КОМПРЕССОРА А/КОН | PCB | |
| F/РЕЛЕ НАСОСА | PCB | |
| Блок EMS GAMMA 1,6 л T-GDI | ||
| Название предохранителя | Номинал предохранителя | Цепь защищена |
| F/НАСОС | 20A | F/реле насоса |
| ЭБУ 4 | 15A | ПКМ/ЭБУ |
| А/КОН | 15A | Реле А/КОН COMP |
| ИНЖЕКТОР | 10A | Блок EMS (реле F/насоса) |
| ЭБУ 2 | 10A | ПКМ/ЭБУ |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| ЭБУ 1 | 20A | ПКМ/ЭБУ |
| ДАТЧИК 2 | 10A | Кислородный датчик (вверху), кислородный датчик (внизу), регулируемый электромагнитный клапан на впуске, блок EMS (реле А/КОН COMP), электромагнитный клапан управления продувкой, клапан закрытия адсорбера, распределительный блок E/R (реле C/вентилятора 2)клапан управления маслом №1 (впускной), масляный регулирующий клапан №2 (выпускной) |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
| Имя реле: | Тип: | |
| РЕЛЕ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ | PCB | |
| РЕЛЕ КОМПРЕССОРА А/КОН | PCB | |
| F/РЕЛЕ НАСОСА | PCB |
Крышка клеммы аккумулятора
2018
Приборная доска
Назначение предохранителей в панели приборов (2018 г.)
Моторного отсека
Крышка клеммы аккумулятора:

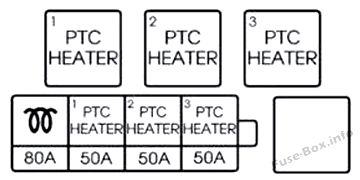

Дизельный двигатель, сторона пассажира:
Назначение предохранителей в моторном отсеке (2018 г.)
