Предохранители и реле KIA Forte / Cerato (2009-2013)
Схемы относятся к указанным годам и вариантам KIA Forte / Cerato (2009-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Forte/Cerato 2009-2013
Предохранители прикуривателя (розетки) в KIA Forte/Cerato расположены в блоке предохранителей панели приборов (см. предохранители «Р/ВЫХОД»).
Оглавление
Блок предохранителей панели приборов
Блок предохранителей панели приборов

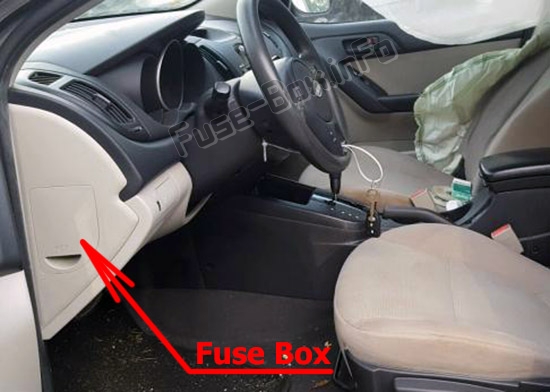

Расположение блока предохранителей
Он расположен за крышкой на панели приборов со стороны водителя.

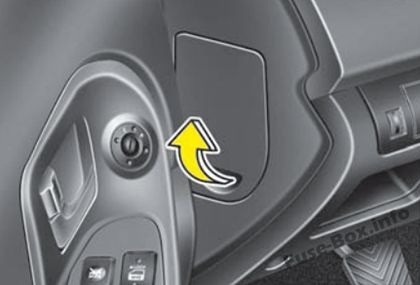

Автомобили с левым рулем

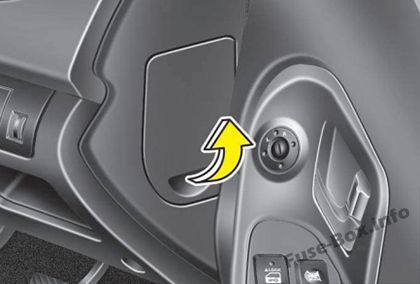

Автомобили с правым рулем
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Назначение предохранителей на панели приборов
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 10A | Переключатель диапазонов коробки передач (A/T), переключатель блокировки зажигания (M/T), блок предохранителей и реле E/R (пусковое реле) |
| ПО А/КОН | 10A | Модуль управления кондиционером (автоматический кондиционер), PCM |
| МИР. HTD | 10A | Наружное зеркало с электроприводом для водителя/пассажира (обогреватель), модуль управления кондиционером (обогреватель заднего стекла SW) |
| S/HTR | 15A | Обогреватель переднего сиденья, левый/правый |
| А/КОН | 10A | Блок предохранителей и реле E / R (реле вентилятора), BCM, датчик температуры в салоне (автоматический), модуль управления люком в крыше, модуль управления кондиционером |
| НАЛОБНЫЙ ФОНАРЬ | 10A | Блок предохранителей и реле E/R (реле H/LP (HI/LO)), модуль управления ДХО |
| СТЕКЛООЧИСТИТЕЛЬ (ПЕР.) | 25A | Многофункциональный переключатель (переключатель стеклоочистителя и омывателя), блок предохранителей и реле E/R (реле стеклоочистителя), электродвигатель переднего стеклоочистителя |
| DRL | 15A | Модуль управления ДХО |
| ВОГ НД (RR) | 15A | - |
| П/ВДВ ДР | 25A | Главный переключатель электрического стеклоподъемника, задний левый переключатель электрического стеклоподъемника |
| Д/ЧАСЫ | 10A | Аудио, BCM, часы, выключатель электропривода наружных зеркал |
| Р/ВЫХОД | 15A | Розетка |
| ДР ЛОК | 20A | Модуль управления люком в крыше, блок реле ICM (реле блокировки/отпирания дверей, реле отпирания в два оборота) |
| ДЕИЛЬЕР | 15A | Блок реле ICM (реле обогревателя ветрового стекла) |
| СТОП ЛП | 15A | Выключатель стоп-сигнала, переключатель спортивного режима, соленоид ключа |
| РАЗЪЕМ ПИТАНИЯ: КОМНАТНЫЙ LP | 15A | Лампа багажника, BCM, часы, комбинация приборов (IND.), разъем канала передачи данных, модуль управления кондиционером, ключ зажигания III. & Предупреждающий выключатель двери, Комнатная лампа, Лампа карты |
| РАЗЪЕМ ПИТАНИЯ: АУДИО | 15A | Аудио |
| БАГАЖНИК ОТКРЫТ | 15A | Реле открытия багажника |
| PDM | 25A | - |
| БЕЗОПАСНОСТЬ P/WDW | 25A | - |
| P/WDW АСС | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья |
| Р/ВЫХОД | 15A | Розетка |
| Т/СИГ ЛП | 10A | Переключатель опасности |
| A/СУМКА ИНД. | 10A | Комбинация приборов (инд.) |
| КЛАСТЕР | 10A | Комбинация приборов (инд.), BCM, электронное хромированное зеркало, реостат, датчик угла поворота рулевого колеса |
| СУМКА | 15A | Модуль управления SRS |
| IGN1-А | 15A | PDM, переключатель EPMESC, модуль управления EPS |
| ОПАСНОСТЬ LP | 15A | Блок реле ICM (реле аварийной сигнализации), выключатель аварийной сигнализации |
| ХВОСТ LP (правый) | 10A | Задний комбинированный фонарь (вход/выход) правый, правая фара, шунтирующий разъем, переключатель стеклоподъемника пассажира, правый номерной фонарь (4DR), освещение, реле реостата (с ДХО) |
| ХВОСТ LP (левый) | 10A | Левая фара, задний комбинированный фонарь (вход/выход) левый, главный выключатель стеклоподъемника, лампа номерного знака (2DR), лампа номерного знака левая (4DR) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

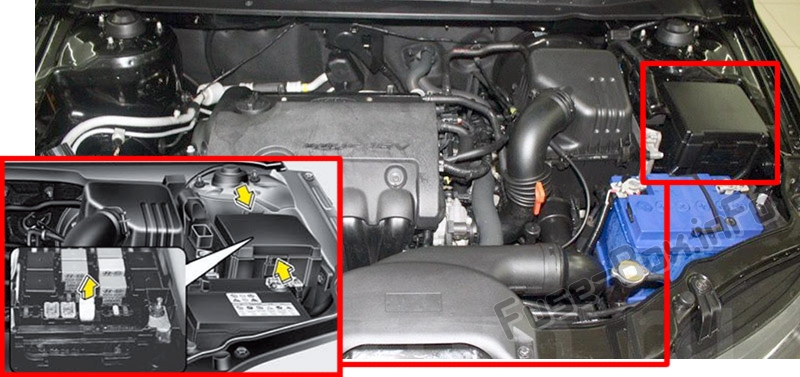

Расположение блока предохранителей
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Назначение предохранителей в моторном отсеке
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| ALT | 125A | Генератор, предохранитель (MDPS, СТЕКЛО HTD, С/ВЕНТИЛЯТОР, АБС 2, ВОЗДУХОДУВКА, IGN 1, ВОГ LP (FR), АБС 1) |
| MDPS | 80A | Модуль управления EPS |
| АБС 2 | 40A | Модуль управления ESC, модуль управления ABS |
| С/ВЕНТИЛЯТОР | 40A | Реле C/вентилятора LO/HI |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| СТЕКЛО HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ИГН 2 | 30A | Замок зажигания, пусковое реле, блок реле кнопки (реле ESCL) |
| БАТ 1 | 50A | Распределительная коробка I/P (предохранитель (TAIL LAMP (LH/RH), П/ВДВ ДР, P/WDW АСС, FOG LP (RRJ/SSB, SMK, PDM), реле задних фонарей, реле стеклоподъемников) |
| ПРЕДОХРАНИТЕЛИ: | ||
| АБС 1 | 40A | Модуль управления ESC, модуль управления ABS |
| IGN 1 | 30A | Замок зажигания, блок реле кнопки (реле ESCL (IGN 1)) |
| БАТАРЕЯ 2 | 50A | Распределительная коробка I/P (разъем питания (АУДИО, КОМНАТНАЯ ЛАМПА LP), ПРЕДОХРАНИТЕЛЬ (СТОП ЛП, ДЕИЛЬЕР, ОПАСНОСТЬ LP, ДР ЛОК, БАГАЖНИК ОТКРЫТ)) |
| ECU | 30A | Реле управления двигателем |
| ВОГ LP (FR) | 10A | Универсальный контрольный разъем, реле передних противотуманных фар, датчик аккумуляторной батареи |
| H/LP HI | 20A | Реле H/LP (HI), |
| HORN | 10A | Реле звукового сигнала |
| H/LP LO(левый) | 10A | Левая фара |
| В/Н НГ (прав.) | 10A | Фара правая |
| ЗАПАСНОЙ | 10A | - |
| СНСР 3 | 10A | ECM, PCM, датчик скорости автомобиля, генератор импульсов «A», выключатель стоп-сигнала |
| ABS | 10A | Универсальный контрольный разъем, модуль управления ESC, модуль управления ABS |
| ЭБУ 3 | 15A | Катушка зажигания (#1 —#4), конденсатор, PCM |
| Б/УП LP | 10A | Переключатель ингибитора, генератор импульсов «B», переключатель фонаря заднего хода |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Конденсатор (G4KF), катушка зажигания №1~4 |
| СНСР 2 | 10A | Масляный клапан (№1, №2), датчик положения распределительного вала (впускной, выпускной), реле F/НАСОС, реле С/ВЕНТИЛЯТОР LO, модуль иммобилайзера |
| ЭБУ 2 | 10A | PCM, электромагнитный клапан управления продувкой, датчик кислорода (внизу) |
| ИНЖЕКТОР | 10A | Реле А/КОН, датчик положения коленчатого вала, кислородный датчик (UP), форсунки №1~4, датчик регулируемого впуска |
| СНСР 1 | 15A | PCM, клапан закрытия канистры |
| ЭБУ 1 | 10A | PCM |
| А/КОН | 10A | Реле А/КОН |
| F/НАСОС | 15A | Реле Ф/ФУМП |
