Предохранители и реле KIA Cerato (2003-2008)
Схемы относятся к указанным годам и вариантам KIA Cerato (2003-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Cerato 2003-2008
Предохранители прикуривателя (розетки) в KIA Cerato расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель) и «ACC/PWR» или «СИЛА» (аксессуар/розетка питания)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

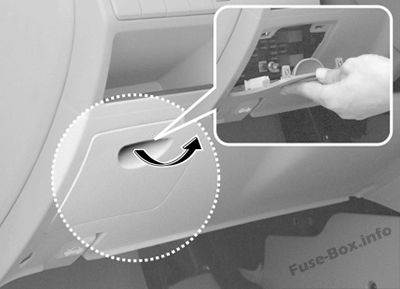

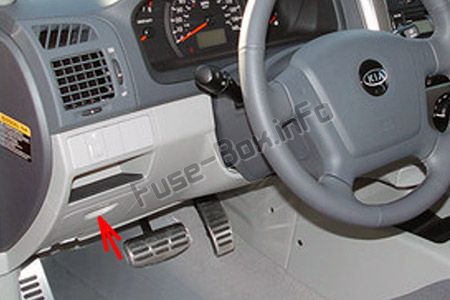

Автомобили с левым рулем

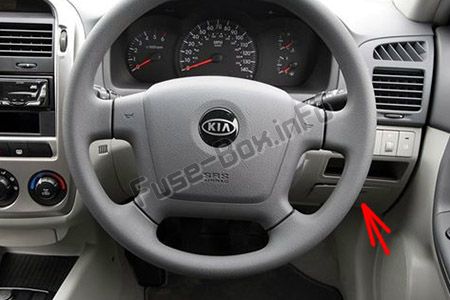

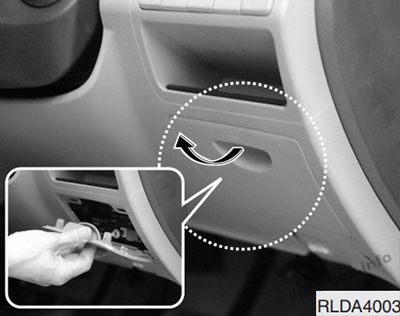

Автомобили с правым рулем

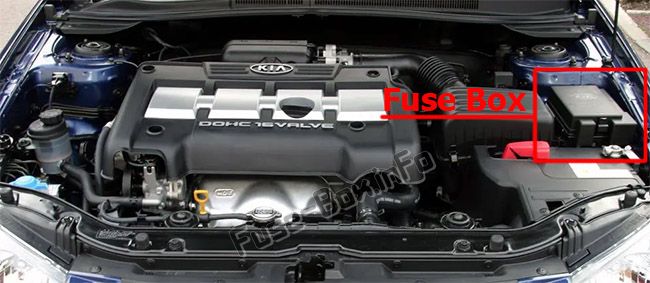

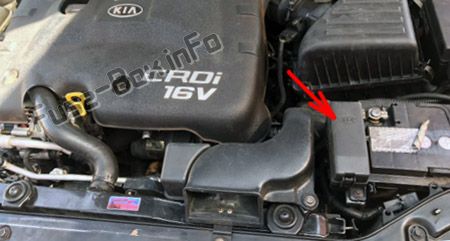

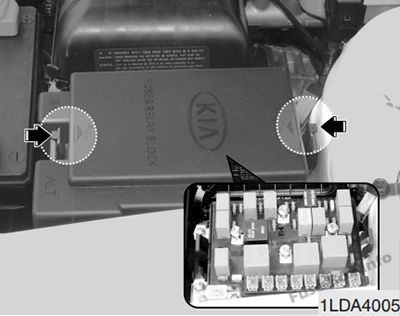

Моторного отсека

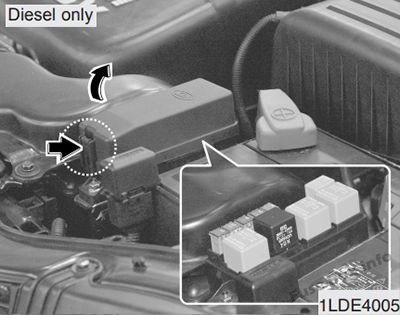

Дополнительная панель предохранителей (только дизельный двигатель)

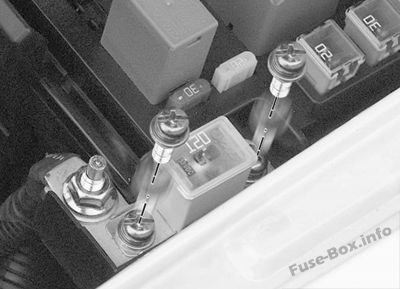

Главный предохранитель
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2004, 2005, 2006

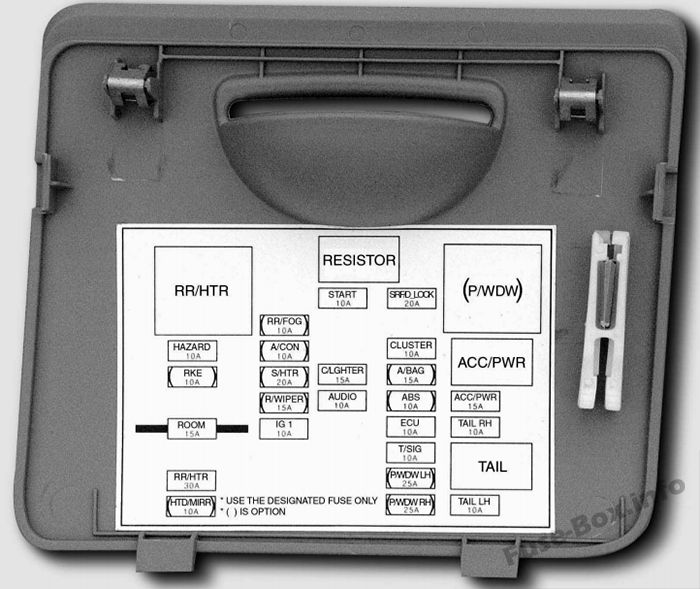

Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 10A | Запустить двигатель |
| SRF/D_LOCK | 20A | Люк, Дверной замок |
| РР противотуманные фары | 10A | Задний противотуманный фонарь |
| ОПАСНОСТЬ | 10A | Мигалка, предупреждающая об опасности |
| А/КОН | 10A | Кондиционер |
| КЛАСТЕР | 10A | Кластер |
| RKE | 10A | Удаленный вход без ключа |
| S/HTR | 20A | Подогрев сиденья |
| C/зажигалка | 15A | Зажигалка |
| СУМКА | 15A | Воздушная подушка |
| Р/ДВИГАТЕЛЬ | 15A | Задний стеклоочиститель |
| АУДИО | 10A | Аудио |
| ABS | 10A | Антиблокировочная тормозная система |
| ACC/PWR | 15A | Аксессуар / розетка |
| ROOM | 15A | Комнатная лампа |
| IGN | 10A | Зажигание |
| ECU | 10A | Блок управления двигателем |
| ХВОСТ ПРАВЫЙ | 10A | Задний фонарь (справа) |
| T/SIG | 10A | Световой сигнал поворота |
| RR/HTR | 30A | Обогрев заднего стекла |
| П/ВДВ левый | 25A | Электростеклоподъемник (слева) |
| HTD/MIRR | 10A | Обогрев наружного зеркала заднего вида |
| П/ВДВ правый | 25A | Электростеклоподъемник (справа) |
| ХВОСТ ЛЕВЫЙ | 10A | Задний фонарь (левый) |
| RR/HTR | - | Реле обогревателя заднего стекла |
| РЕЗИСТОР | - | Резистор |
| П/ВДВ | - | Реле стеклоподъемника |
| ACC/PWR | - | Аксессуар / Реле розетки |
| TAIL | - | Реле задних фонарей |

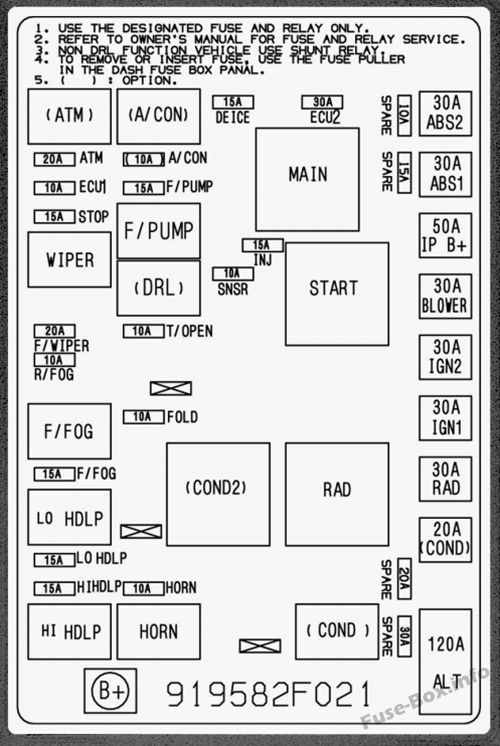

Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ATM | 20A | Автоматическое управление коробкой передач |
| ECU1 | 10A | Блок управления двигателем |
| STOP | 15A | Стоп-сигнал |
| F/СТЕКЛООЧИСТИТЕЛЬ | 15A | Передний стеклоочиститель |
| Р/туман | 10A | Задний противотуманный фонарь |
| Ф/туман | 15A | Передняя противотуманная фара |
| ЛО HDLP | 15A | Фара (низкая) |
| Привет HDLP | 15A | Фара (высокая) |
| А/КОН | 10A | Кондиционер |
| F/НАСОС | 15A | Топливный насос |
| Т/ОТКРЫТЬ | 10A | Открыватель крышки багажника |
| FOLD | 10A | Складывание наружного зеркала заднего вида |
| HORN | 10A | Horn |
| DEICE | 15A | антиобледенитель |
| INJ | 15A | Инъекция |
| SNSR | 10A | Датчик О2 |
| ECU2 | 30A | Блок управления двигателем |
| ЗАПАСНОЙ | 10A | запасной предохранитель |
| ЗАПАСНОЙ | 15A | запасной предохранитель |
| ЗАПАСНОЙ | 20A | запасной предохранитель |
| ЗАПАСНОЙ | 30A | запасной предохранитель |
| ABS2 | 30A | Антиблокировочная тормозная система |
| ABS1 | 30A | Антиблокировочная тормозная система |
| ИП В+ | 50A | В панели В+ |
| ВОЗДУХОДУВКА | 30A | воздуходувка |
| IGN2 | 30A | Зажигание |
| IGN1 | 30A | Зажигание |
| RAD | 30A | Вентилятор радиатора |
| COND | 20A | Вентилятор конденсатора |
| ALT | 120А (бензин) / 140А (дизель) | Генератор |
| ATM | - | Реле управления автоматической коробкой передач |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | - | Реле стеклоочистителя |
| Ф/туман | - | Реле передних противотуманных фар |
| ЛО HDLP | - | Реле фар (ближний свет) |
| Привет HDLP | - | Реле фар (высокое) |
| А/КОН | - | Реле кондиционера |
| F/НАСОС | - | Реле топливного насоса |
| DRL | - | Реле дневных ходовых огней |
| УСЛОВИЕ2 | - | Реле вентилятора конденсатора |
| HORN | - | Реле звукового сигнала |
| MAIN | - | Главное реле |
| НАЧАЛО | - | Реле пускового двигателя |
| RAD | - | Реле вентилятора радиатора |
| COND | - | Реле вентилятора конденсатора |

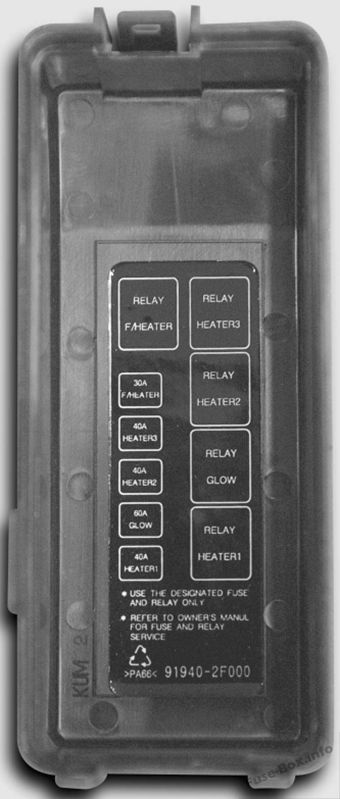

Дополнительная панель предохранителей (только дизельный двигатель)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| Ж/Ч ЕДИТЕЛЬ | 30A | Подогреватель топливного фильтра |
| НАГРЕВАТЕЛЬ 3 | 40A | PTC-нагреватель 3 |
| НАГРЕВАТЕЛЬ 2 | 40A | PTC-нагреватель 2 |
| GLOW | 60A | Свеча накаливания |
| НАГРЕВАТЕЛЬ 1 | 40A | PTC-нагреватель 1 |
| РЕЛЕ F/ОБОГРЕВАТЕЛЯ | - | Реле подогрева топливного фильтра |
| РЕЛЕ НАГРЕВАТЕЛЬ 3 | - | Реле нагревателя PTC 3 |
| РЕЛЕ НАГРЕВАТЕЛЬ 2 | - | Реле нагревателя PTC 2 |
| РЕЛЕ СВЕЧЕНИЕ | - | Реле свечи накаливания |
| РЕЛЕ НАГРЕВАТЕЛЬ 1 | - | Реле нагревателя PTC 1 |
2007, 2008
Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 10A | Запустить двигатель |
| SRF/D_LOCK | 20A | Люк, Дверной замок |
| РР противотуманные фары | 10A | Задний противотуманный фонарь |
| ОПАСНОСТЬ | 10A | Мигалка, предупреждающая об опасности |
| А/КОН | 10A | Кондиционер |
| КЛАСТЕР | 10A | Кластер |
| RKE | 10A | Удаленный вход без ключа |
| S/HTR | 20A | Подогрев сиденья |
| C/зажигалка | 15A | Зажигалка |
| СУМКА | 15A | Воздушная подушка |
| Р/ДВИГАТЕЛЬ | 15A | Задний стеклоочиститель |
| АУДИО | 10A | Аудио |
| ABS | 10A | Антиблокировочная тормозная система |
| СИЛА | 15A | Розетка |
| ROOM | 15A | Комнатная лампа |
| IGN | 10A | Зажигание |
| ECU | 10A | Блок управления двигателем |
| ХВОСТ ПРАВЫЙ | 10A | Задний фонарь (справа) |
| T/SIG | 10A | Световой сигнал поворота |
| RR/HTR | 30A | Обогрев заднего стекла |
| П/ВДВ левый | 25A | Электростеклоподъемник (слева) |
| HTD/MIRR | 10A | Обогрев наружного зеркала заднего вида |
| П/ВДВ правый | 25A | Электростеклоподъемник (справа) |
| ХВОСТ ЛЕВЫЙ | 10A | Задний фонарь (левый) |
| RR/HTR | - | Реле обогревателя заднего стекла |
| РЕЗИСТОР | - | Резистор |
| П/ВДВ | - | Реле стеклоподъемника |
| ACC/PWR | - | Аксессуар / Реле розетки |
| TAIL | - | Реле задних фонарей |
Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ECU1 | 10A | Блок управления двигателем |
| STOP | 15A | Стоп-сигнал |
| F/СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель |
| Р/туман | 10A | Задний противотуманный фонарь |
| Ф/туман | 15A | Передняя противотуманная фара |
| ЛО HDLP | 15A | Фара (низкая) |
| Привет HDLP | 15A | Фара (высокая) |
| А/КОН | 10A | Кондиционер |
| F/НАСОС | 15A | Топливный насос |
| Т/ОТКРЫТЬ | 10A | Открыватель крышки багажника |
| БЕЗОПАСНОСТЬ P/ОКНА | 20A | Модуль безопасного электрического стеклоподъемника |
| HORN | 10A | Horn |
| INJ | 15A | Инжектор |
| SNSR | 10A | 02 датчик |
| ECU2 | 30A | Блок управления двигателем |
| ЗАПАСНОЙ | 10A | запасной предохранитель |
| ЗАПАСНОЙ | 15A | запасной предохранитель |
| ЗАПАСНОЙ | 20A | запасной предохранитель |
| ЗАПАСНОЙ | 30A | запасной предохранитель |
| ABS2 | 30A | Антиблокировочная тормозная система |
| ABS1 | 30A | Антиблокировочная тормозная система |
| ИП В+ | 50A | В панели В+ |
| ВОЗДУХОДУВКА | 30A | воздуходувка |
| IGN2 | 30A | Замок зажигания |
| IGN1 | 30A | Замок зажигания |
| RAD | 30А (бензин) / 40А (дизель) | Вентилятор радиатора |
| COND | 20A | Вентилятор конденсатора |
| ALT | 120А (бензин) / 140А (дизель) | Генератор |
| ATM | - | Реле управления автоматической коробкой передач |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | - | Реле стеклоочистителя |
| Ф/туман | - | Реле передних противотуманных фар |
| ЛО HDLP | - | Реле фар (ближний свет) |
| Привет HDLP | - | Реле фар (высокое) |
| А/КОН | - | Реле кондиционера |
| F/НАСОС | - | Реле топливного насоса |
| DRL | - | Реле дневных ходовых огней |
| УСЛОВИЕ2 | - | Реле вентилятора конденсатора |
| HORN | - | Реле звукового сигнала |
| MAIN | - | Главное реле |
| НАЧАЛО | - | Реле пускового двигателя |
| RAD | - | Реле вентилятора радиатора |
| COND | - | Реле вентилятора конденсатора |
Дополнительная панель предохранителей (только дизельный двигатель)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F/НАГРЕВАТЕЛЬ | 30A | Подогреватель топливного фильтра |
| НАГРЕВАТЕЛЬ 3 | 40A | PTC-нагреватель 3 |
| НАГРЕВАТЕЛЬ 2 | 40A | PTC-нагреватель 2 |
| GLOW | 60A | Свеча накаливания |
| НАГРЕВАТЕЛЬ 1 | 40A | PTC-нагреватель 1 |
| РЕЛЕ F/ОБОГРЕВАТЕЛЯ | - | Реле подогрева топливного фильтра |
| РЕЛЕ НАГРЕВАТЕЛЬ 3 | - | Реле нагревателя PTC 3 |
| РЕЛЕ НАГРЕВАТЕЛЬ 2 | - | Реле нагревателя PTC 2 |
| РЕЛЕ СВЕЧЕНИЕ | - | Реле свечи накаливания |
| РЕЛЕ НАГРЕВАТЕЛЬ 1 | - | Реле нагревателя PTC 1 |
