Предохранители и реле Kia cee'd JD (2013–2018)
Схемы относятся к указанным годам и вариантам Kia cee'd JD (2013–2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
На Kia cee'd JD схемы различаются для автомобилей 2013–2015 и рестайлинга 2016–2018, а также по типу двигателя. Ниже — проверенные по руководствам Kia позиции салонного, моторного и дополнительного дизельного блоков.
Важно. Перед заменой выключите зажигание. Используйте только предохранитель того же номинала и сверяйте данные с этикеткой своего автомобиля.
Где находятся блоки

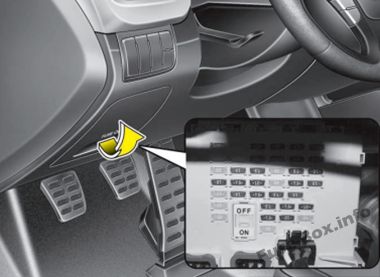

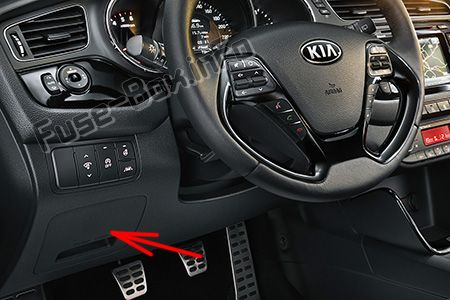

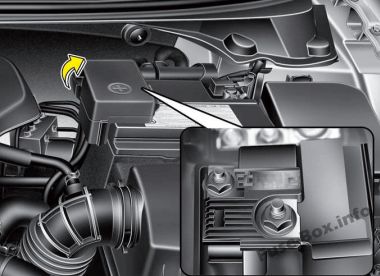

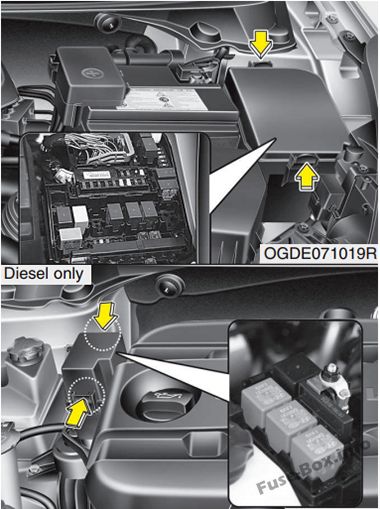

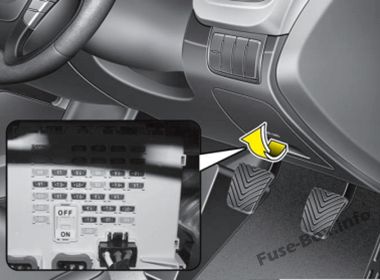

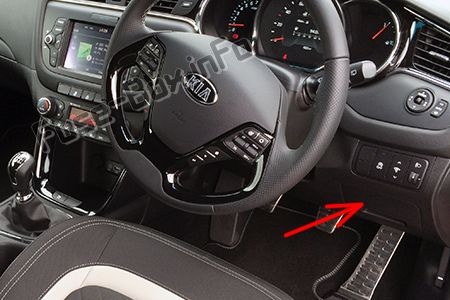

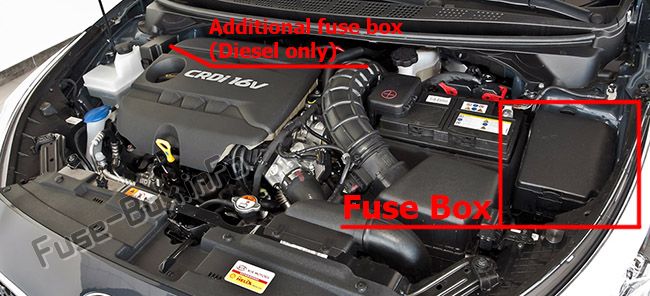

Салонный блок расположен в панели приборов со стороны водителя. Основной блок находится в моторном отсеке; его состав зависит от двигателя и года выпуска. На дизельных версиях предусмотрен дополнительный блок.
Содержание
- 2013–2015: дополнительный блок дизельного двигателя
- 2013–2015: моторный отсек, дизель
- 2013–2015: блок в салоне
- 2013–2015: моторный отсек, бензин
- 2016–2018: дополнительный блок дизельного двигателя
- 2016–2018: моторный отсек, дизель
- 2016–2018: блок в салоне

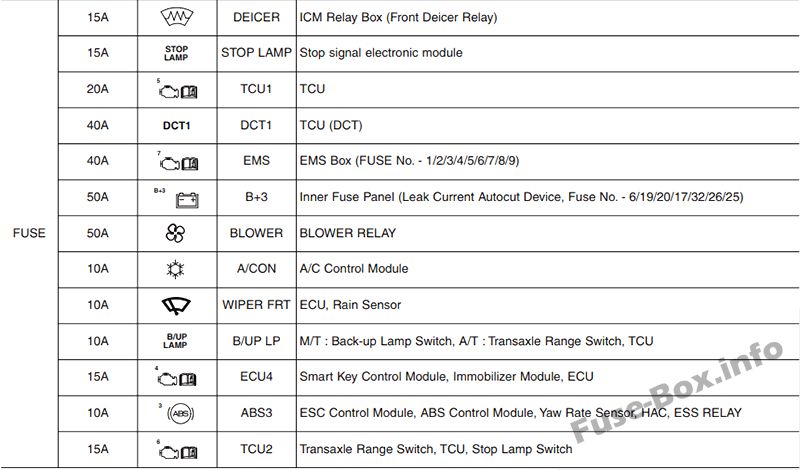

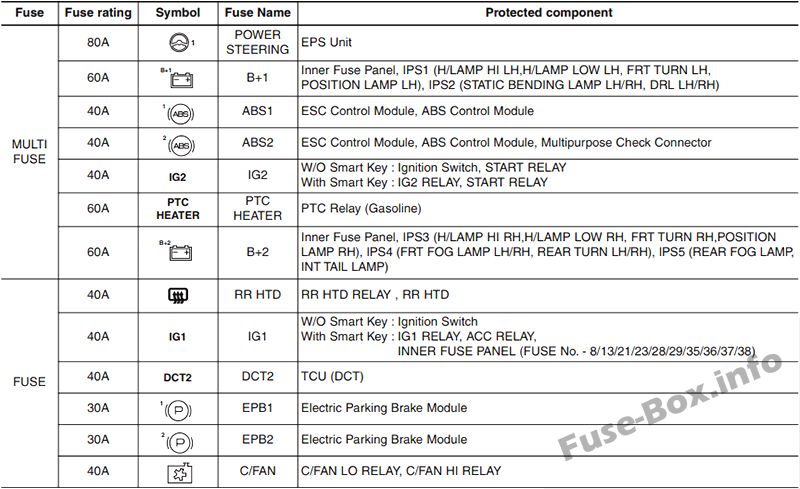

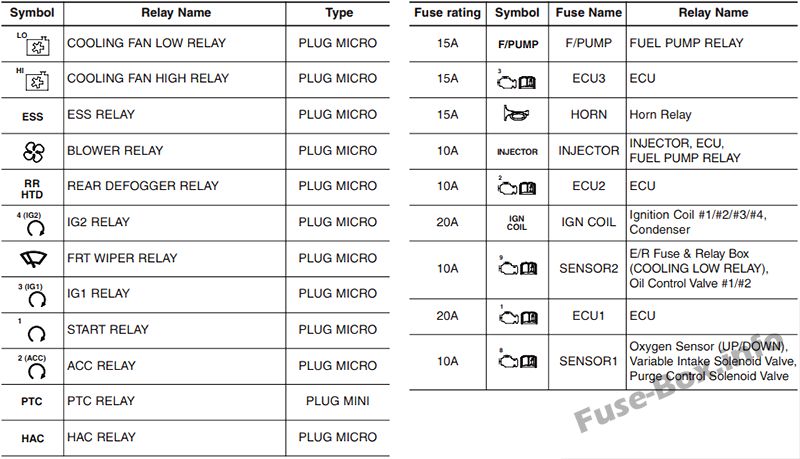

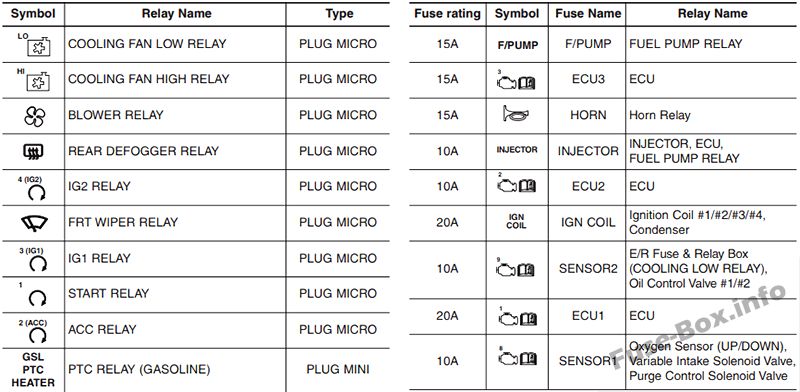

- 2016–2018: моторный отсек, MPI/GDI

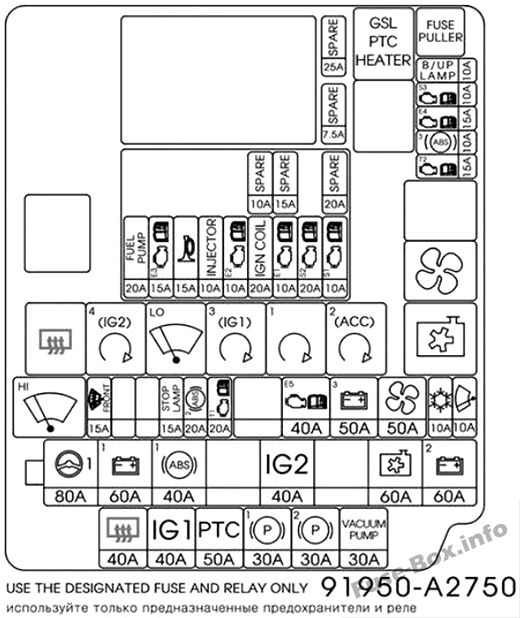

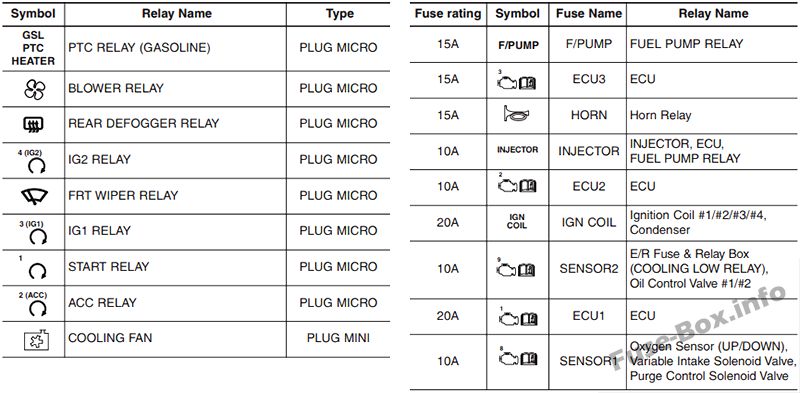

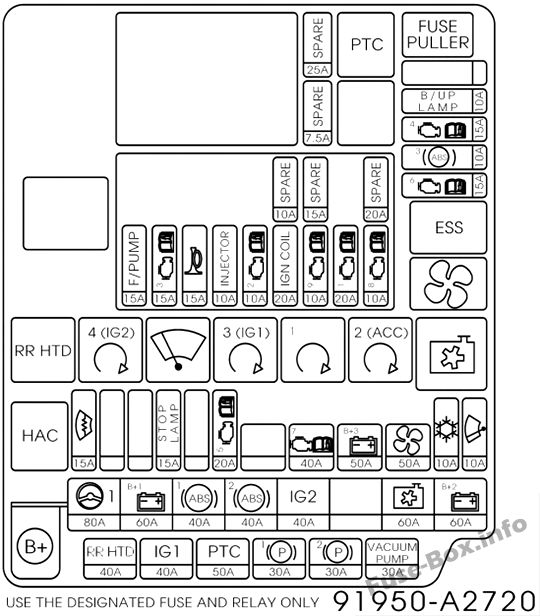

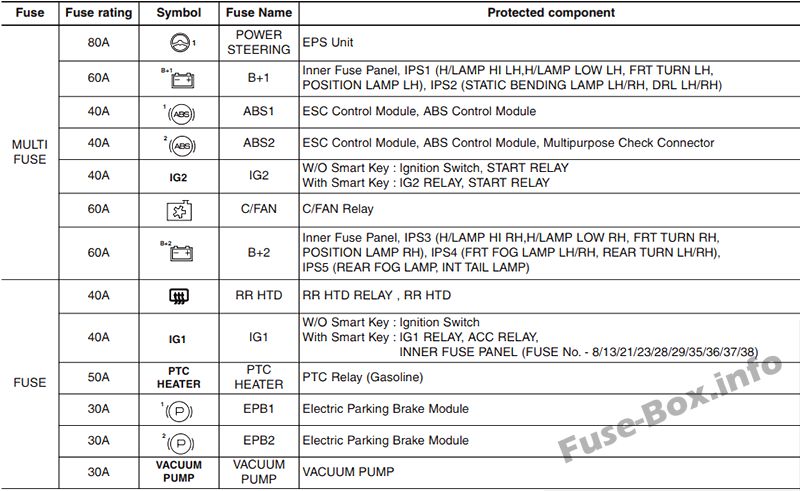

- 2016–2018: моторный отсек, T-GDI

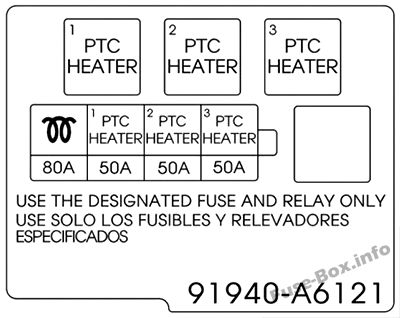

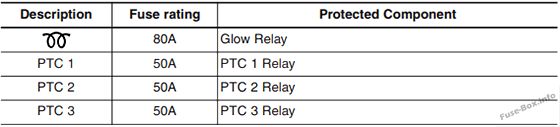

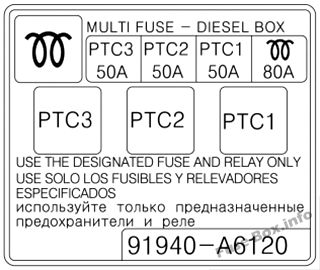

2013–2015: дополнительный блок дизельного двигателя
Дополнительный блок дизельного двигателя
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | GLOW-80A |
80A | Реле свечей накаливания |
Реле свечей накаливания |
| Предохранитель | PTC 1 |
50A | PTC 1 |
Реле ПТК 1 |
| Предохранитель | PTC 2 |
50A | PTC 2 |
Реле ПТК 2 |
| Предохранитель | PTC 3 |
50A | PTC 3 |
Реле ПТК 3 |

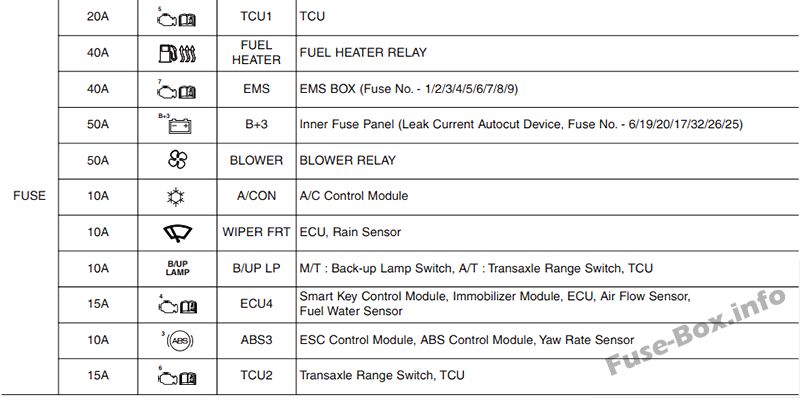

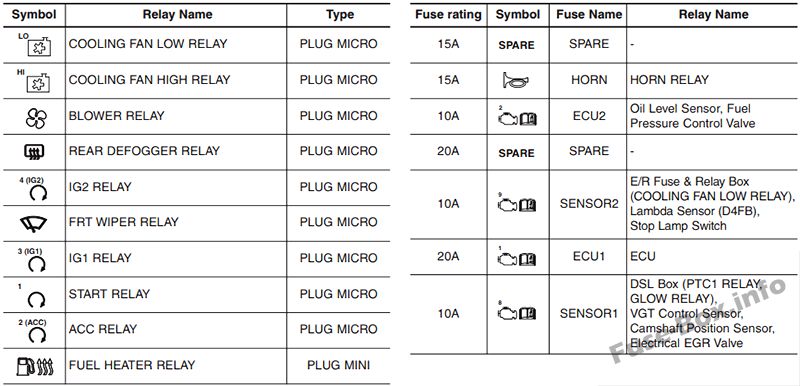

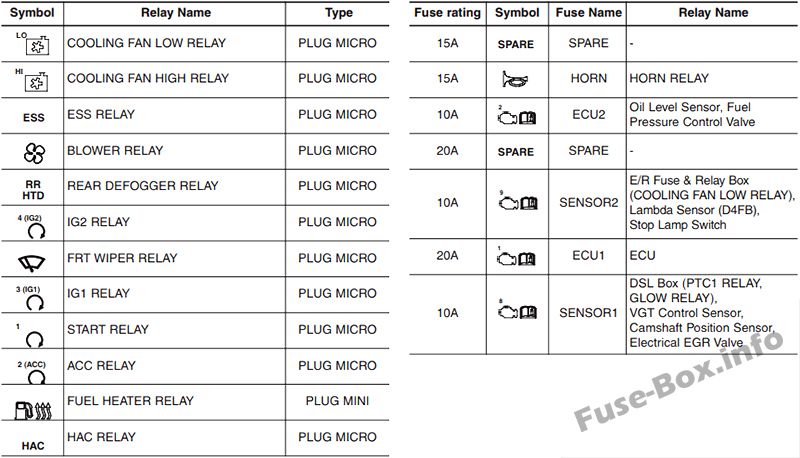

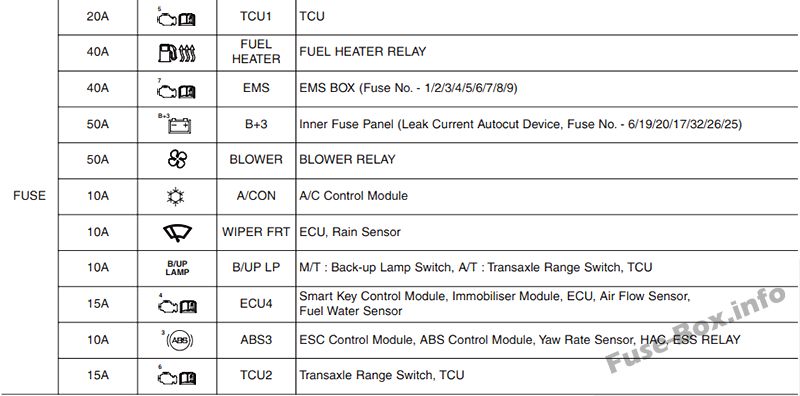

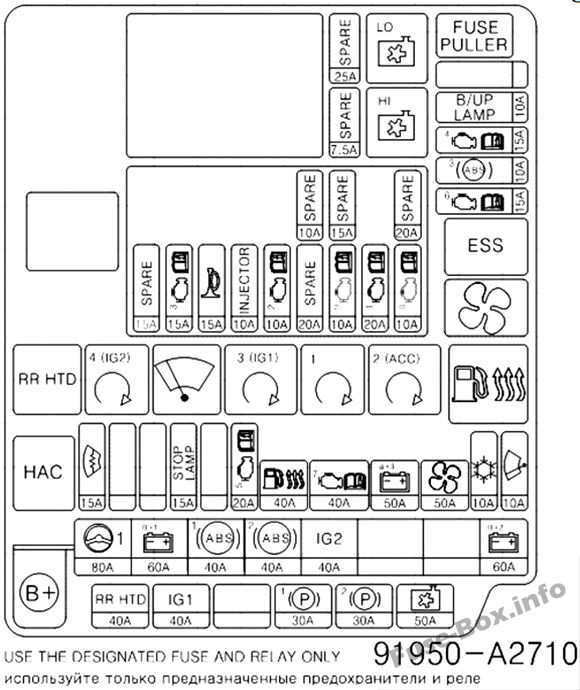

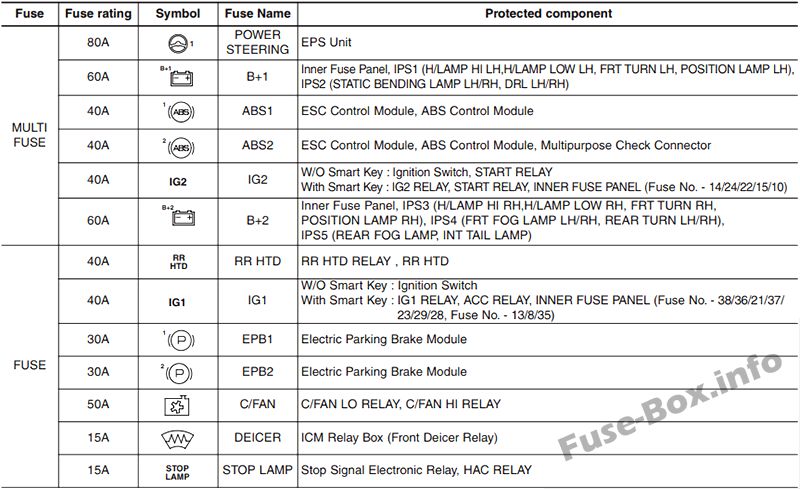

2013–2015: моторный отсек, дизель
Основной блок в моторном отсеке
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | A/CON |
10A | A/CON |
Блок управления кондиционером |
| Предохранитель | ABS1 |
40A | ABS1 |
Блок управления ESC, блок управления ABS |
| Предохранитель | ABS2 |
40A | ABS2 |
Блок управления ESC, блок управления ABS, многофункциональный диагностический разъем |
| Предохранитель | ABS3 |
10A | ABS3 |
Блок управления ESC, блок управления ABS, датчик рысканья, HAC, РЕЛЕ ESS |
| Предохранитель | B/UPLP |
10A | B/UPLP |
МКП : Выключатель задней фары, АКП : Переключатель диапазонов АКП, TCU |
| Предохранитель | B+1 |
60A | B+1 |
Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света, левая фара ближнего света, передний левый указатель поворота, левый габаритный огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные ходовые огни ЛЕВ./ПР.) |
| Предохранитель | B+2 |
60A | B+2 |
Внутренняя панель с плавкими предохранителями, IPS3 (ПРАВАЯ ФАРА ДАЛЬНЕГО СВЕТА, ПРАВАЯ ФАРА БЛИЖНЕГО СВЕТА, ПЕРЕДНИЙ ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА, ПРАВЫЙ ГАБАРИТНЫЙ ОГОНЬ), IPS4 (ПРОТИВОТУМАННАЯ ФАРА ЛЕВ./ПР., ЗАДНИЙ УКАЗАТЕЛЬ ПОВОРОТА ЛЕВ./ПР.), IPS5 (ПРОТИВОТУМАННЫЙ ФОНАРЬ, ВНУТРЕННИЙ ЗАДНИЙ ГАБАРИТНЫЙ ОГОНЬ) |
| Предохранитель | B+3 |
50A | B+3 |
Внутренняя панель с плавкими предохранителями (УЗО, предохранители №№ 6/19/20/17/32/26/25) |
| Предохранитель | BLOWER |
50A | BLOWER |
РЕЛЕ ВЕНТИЛЯТОРА |
| Предохранитель | C/FAN |
50A | C/FAN |
РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (НИЗК.), РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.) |
| Предохранитель | DEICER |
15A | DEICER |
Блок реле ICM (реле обогревателя ветрового стекла) |
| Предохранитель | ECU1 |
20A | ECU1 |
ECU |
| Предохранитель | ECU2 |
10A | ECU2 |
Датчик уровня масла, регулятор давления топлива |
| Предохранитель | ECU4 |
15A | ECU4 |
Блок управления эл. ключа, модуль иммобилайзера, ECU, датчик массового расхода воздуха, датчик воды в топливе |
| Предохранитель | ECU8 |
10A | ECU8 |
Блок DSL(реле 1, реле 4), датчик управления ТИГ, датчик положения распределительного вала, электромагнитный клапан РОГ |
| Предохранитель | ECU9 |
10A | ECU9 |
Коробка предохранителей и реле в моторном отсеке (реле 1), кислородный датчик (D4FB), выключатель сигнала торможения |
| Предохранитель | EMS |
40A | EMS |
БЛОК EMS (предохранители №№ 1/2/3/4/5/6/7/8/9) |
| Предохранитель | EPB1 |
30A | EPB1 |
Модуль стояночного тормоза с электроуправлением |
| Предохранитель | EPB2 |
30A | EPB2 |
Модуль стояночного тормоза с электроуправлением |
| Предохранитель | FUELHEATER |
40A | FUELHEATER |
РЕЛЕ ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
| Предохранитель | HORN |
15A | HORN |
РЕЛЕ ВКЛЮЧЕНИЯ ЗВУКОВОГО СИГНАЛА |
| Предохранитель | IG1 |
40A | IG1 |
Без эл. ключа : Выключатель зажигания С электронным ключом : РЕЛЕ IG1 RELAY, РЕЛЕ ACC, ВНУТРЕННЯЯ ПАНЕЛЬ С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ (предохранители №№ 38/36/21/37/ 23/29/28, предохранители №№ 13/8/35) |
| Предохранитель | IG2 |
40A | IG2 |
Без эл. ключа : Выключатель зажигания, РЕЛЕ СТАРТЕРА С электронным ключом : РЕЛЕ IG2 RELAY, РЕЛЕ СТАРТЕРА, ВНУТРЕННЯЯ ПАНЕЛЬ С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ (предохранители №№ 14/24/22/15/10) |
| Предохранитель | POWER STEERING |
80A | POWER STEERING |
Блок EPS |
| Предохранитель | RR HTD |
40A | RR HTD |
РЕЛЕ ЗАДНЕГО ОБОГРЕВАТЕЛЯ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ |
| Предохранитель | SPARE-15A |
15A | SPARE |
- |
| Предохранитель | SPARE-20A |
20A | SPARE |
- |
| Предохранитель | STOPLAMP |
15A | STOPLAMP |
Электронное реле сигнала торможения, РЕЛЕ HAC |
| Предохранитель | TCU1 |
20A | TCU1 |
TCU |
| Предохранитель | TCU2 |
15A | TCU2 |
Переключатель диапазонов АКП, TCU |
| Предохранитель | WIPER FRT |
10A | WIPER FRT |
ECU, датчик дождя |
| Реле | R-1 |
— | 1 |
РЕЛЕ СТАРТЕРА |
| Реле | R-2 (ACC) |
— | 2 (ACC) |
РЕЛЕ ACC |
| Реле | R-3 (IG1) |
— | 3 (IG1) |
РЕЛЕ IG1 |
| Реле | R-4 (IG2) |
— | 4 (IG2) |
РЕЛЕ IG2 |
| Реле | R-ESS |
— | ESS |
РЕЛЕ ESS |
| Реле | R-FAN |
— | РЕЛЕ ВЕНТИЛЯТОРА |
РЕЛЕ ВЕНТИЛЯТОРА |
| Реле | R-FR-WIPER |
— | РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
| Реле | R-FUEL-HEATER |
— | РЕЛЕ ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
РЕЛЕ ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
| Реле | R-HAC |
— | HAC |
РЕЛЕ HAC |
| Реле | R-HI |
— | HI |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (ВЫС.) |
| Реле | R-LO |
— | LO |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (НИЗК.) |
| Реле | R-RR HTD |
— | RR HTD |
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |

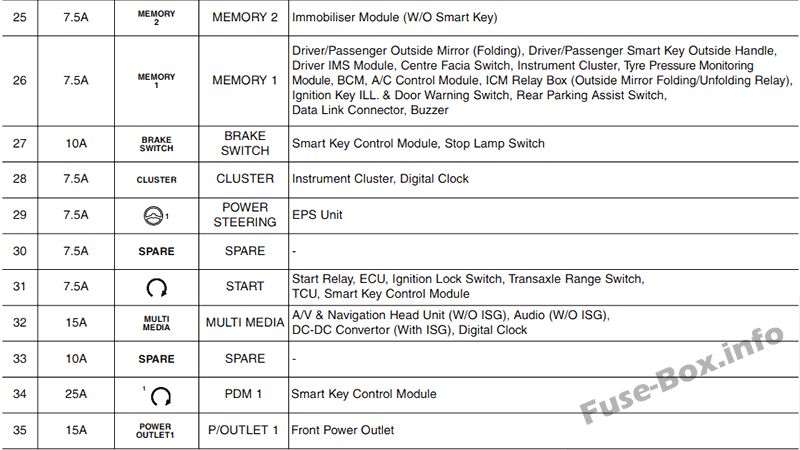

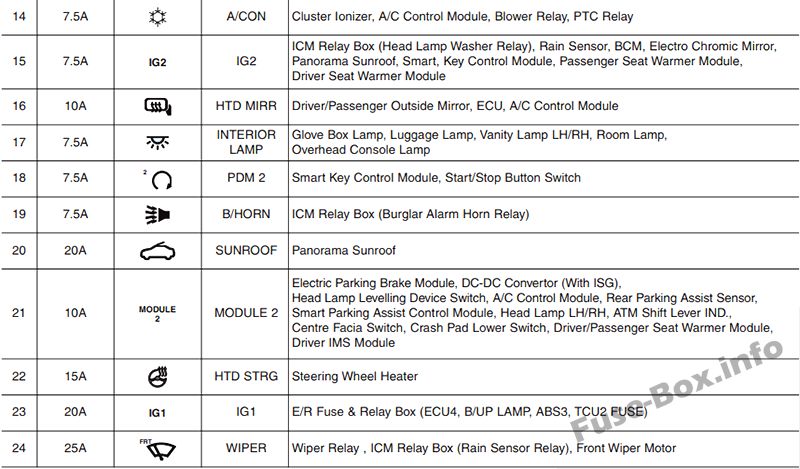

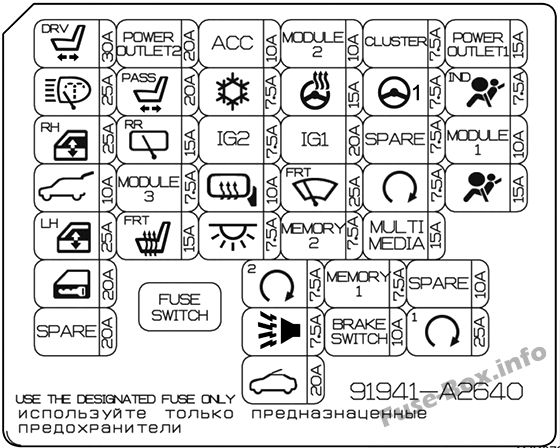

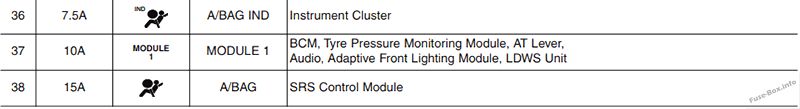

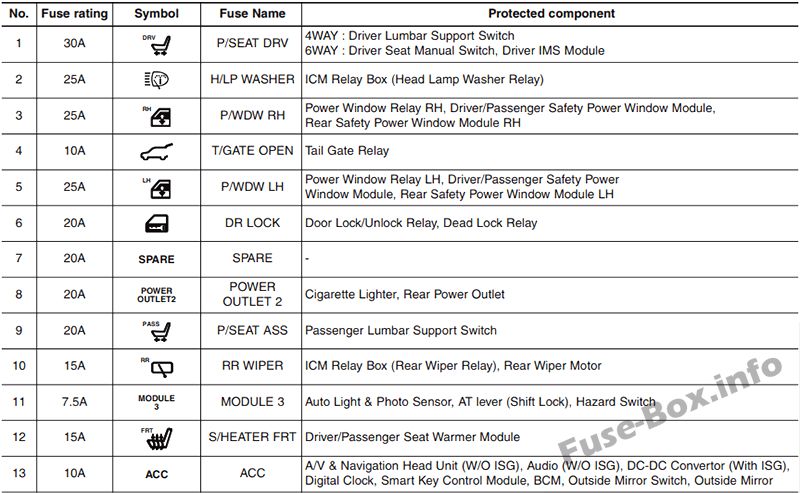

2013–2015: блок в салоне
Блок в салоне со стороны водителя
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | 1 |
30A | P/SEATDRV |
4-ПОЗИЦИОННЫЙ : Переключатель поясничной опоры сиденья водителя 6-ПОЗИЦИОННЫЙ : Ручной переключатель сиденья водителя, модуль IMS водителя |
| Предохранитель | 2 |
25A | H/LPWASHER |
Блок реле ICM (реле омывателя фар) |
| Предохранитель | 3 |
25A | P/WDW RH |
Реле правого электрического стеклоподъемника, модуль электрических стеклоподъемников двери водителя / пассажира с защитой от защемления, модуль электрического стеклоподъемника с защитой от защемления ЗП двери |
| Предохранитель | 4 |
10A | T/GATE OPEN |
Реле двери задка |
| Предохранитель | 5 |
25A | P/WDW LH |
Реле левого электрического стеклоподъемника, модуль электрических стеклоподъемников двери водителя / пассажира с защитой от защемления, Модуль электрического стеклоподъемника с защитой от защемления ЗЛ двери |
| Предохранитель | 6 |
20A | DR LOCK |
Реле блокировки / разблокировки двери, реле двойной блокировки |
| Предохранитель | 8 |
20A | POWER OUTLET2 |
Прикуриватель, задняя розетка питания |
| Предохранитель | 9 |
20A | P/SEATASS |
Переключатель поясничной опоры сиденья пассажира |
| Предохранитель | 10 |
15A | RR WIPER |
Блок реле ICM (реле стеклоочистителя заднего стекла), электродвигатель стеклоочистителя заднего стекла |
| Предохранитель | 11 |
7.5A | MODULE 3 |
Автоматическое включение световых приборов и фотоэлемент, рычаг АКП (блокировка селектора), выключатель аварийной сигнализации |
| Предохранитель | 12 |
15A | S/HEATER FRT |
Модуль обогревателя сиденья водителя / пассажира |
| Предохранитель | 13 |
10A | ACC |
Головное устройство А/В и навигации (без ISG), аудиосистема (без ISG), преобразователь постоянного тока (с ISG), часы с цифровой индикацией, блок управления эл. ключа, BCM, переключатель управления наружными зеркалами, наружное зеркало |
| Предохранитель | 14 |
7.5A | A/CON |
Ионизатор воздуха в салоне, блок управления кондиционером, реле вентилятора, реле ПТК |
| Предохранитель | 15 |
7.5A | IG2 |
Блок реле ICM (реле омывателя фар), датчик дождя, BCM, электрохромное зеркало, панорамный люк в крыше, блок управления электронными ключами, модуль обогревателя сиденья пассажира, модуль обогревателя сиденья водителя |
| Предохранитель | 16 |
10A | HTD MIRR |
Наружное зеркало со стороны водителя / пассажира, ECU, блок управления кондиционером |
| Предохранитель | 17 |
7.5A | INTERIOR LAMP |
Плафон вещевого ящика, плафон багажника, лампа подсветки левая/правая, плафон освещения салона, лампа потолочной консоли |
| Предохранитель | 18 |
7.5A | PDM2 |
Блок управления эл. ключа, кнопка пуска и останова |
| Предохранитель | 19 |
7.5A | B/HORN |
Блок реле ICM (реле звуковой охранной сигнализации) |
| Предохранитель | 20 |
20A | SUNROOF |
Панорамный люк в крыше |
| Предохранитель | 21 |
10A | MODULE 2 |
Модуль электрического стояночного тормоза, преобразователь постоянного тока (с ISG), переключатель корректора фар, блок управления кондиционером, задний датчик помощи при парковке, модуль системы помощи при парковке, фара ЛЕВ./ПР., ИНД. рычага селектора АКП, переключатель центральной панели, переключатель в надставке панели приборов, модуль обогревателя сиденья пассажира / водителя, модуль IMS водителя |
| Предохранитель | 22 |
15A | HTD STRG |
Обогреватель рулевого колеса |
| Предохранитель | 23 |
20A | IG1 |
Блок предохранителей и реле М/О (ECU4, B/UPLAMP, ABS3, TCU2 FUSE) |
| Предохранитель | 24 |
25A | WIPER |
Реле стеклоочистителя, блок реле ICM (реле датчика дождя), электродвигатель переднего стеклоочистителя |
| Предохранитель | 25 |
7.5A | MEMORY2 |
Модуль иммобилайзера (без эл. ключа) |
| Предохранитель | 26 |
7.5A | MEMORY1 |
Наружное зеркало со стороны водителя / пассажира (складывание), наружная ручка электронного ключа на двери водителя / пассажира, модуль IMS водителя, переключатель центральной панели, комбинация приборов, модуль контроля давления в шинах, BCM, блок управления кондиционером, блок реле ICM (реле складывания / раскладывания наружных зеркал), подсветка замка зажигания и датчик открытия двери, переключатель системы помощи при парковке, соединитель канала передачи данных, зуммер |
| Предохранитель | 27 |
10A | BRAKE SWITCH |
Блок управления эл. ключа, выключатель сигнала торможения |
| Предохранитель | 28 |
7.5A | CLUSTER |
Приборная панель, часы с цифровой индикацией |
| Предохранитель | 29 |
7.5A | POWER STEERING |
Блок EPS |
| Предохранитель | 31 |
7.5A | START |
Пусковой реле, ECU, переключатель замка зажигания, датчик положения селектора, TCU, блок управления электронными ключами |
| Предохранитель | 32 |
15A | MULTI MEDIA |
Головное устройство А/В и навигации (без ISG), аудиосистема (без ISG), преобразователь постоянного тока (с ISG), часы с цифровой индикацией |
| Предохранитель | 34 |
25A | PDM 1 |
Блок управления эл. ключами |
| Предохранитель | 35 |
15A | P/OUTLET1 |
Передняя розетка питания |
| Предохранитель | 36 |
7.5A | A/BAG IND |
Приборная панель |
| Предохранитель | 37 |
10A | MODULE 1 |
BCM, модуль контроля давления в шинах, селектор АКП, аудиосистема, модуль адаптивной системы головного освещения, блок системы предупреждения о выходе за пределы полосы |
| Предохранитель | 38 |
15A | A/BAG |
Блок управления SRS |
| Предохранитель | SPARE-7.5A |
7.5A | SPARE |
- |
| Предохранитель | SPARE-10A |
10A | SPARE |
- |
| Предохранитель | SPARE-20A |
20A | SPARE |
- |

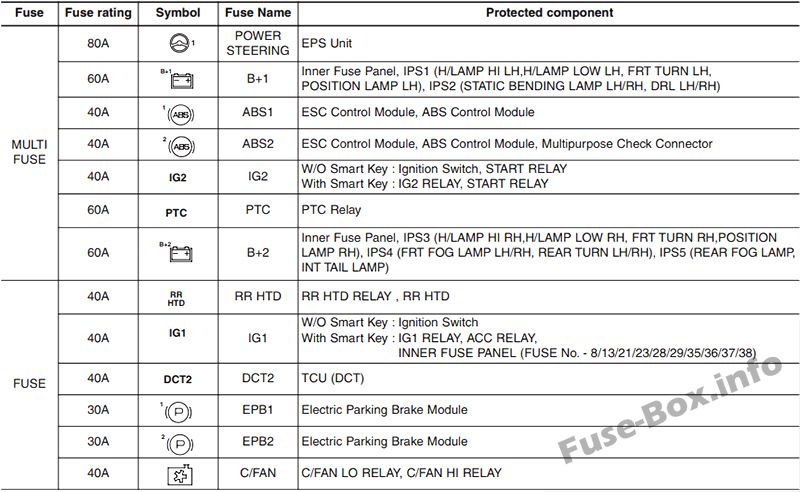

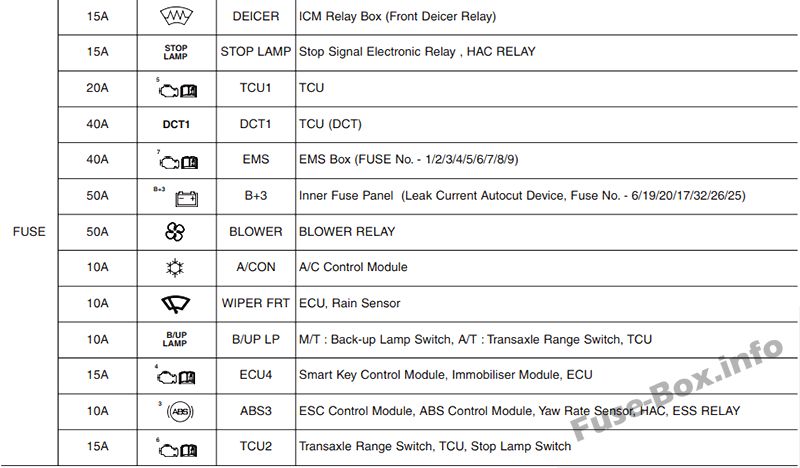

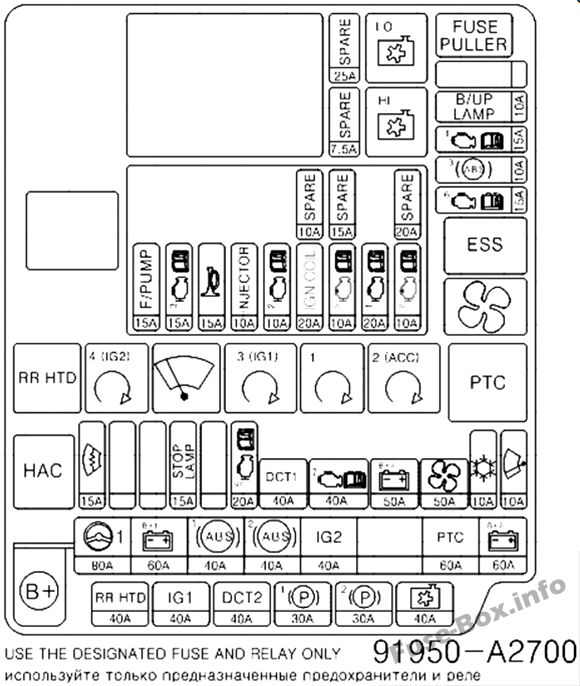

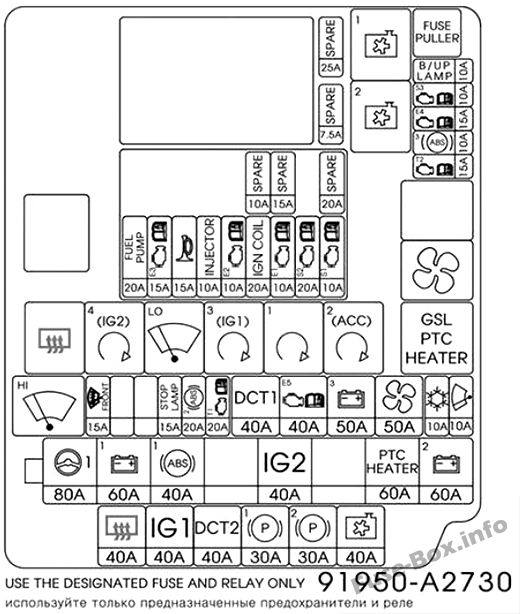

2013–2015: моторный отсек, бензин
Основной блок в моторном отсеке
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | A/CON |
10A | A/CON |
Блок управления кондиционером |
| Предохранитель | ABS1 |
40A | ABS1 |
Блок управления ESC, блок управления ABS |
| Предохранитель | ABS2 |
40A | ABS2 |
Блок управления ESC, блок управления ABS, многофункциональный диагностический разъем |
| Предохранитель | ABS3 |
10A | ABS3 |
Блок управления ESC, блок управления ABS, датчик рысканья, HAC, реле ESS |
| Предохранитель | B/UPLP |
10A | B/UPLP |
МКП : Выключатель задней фары, АКП : Переключатель диапазонов АКП, TCU |
| Предохранитель | B+1 |
60A | B+1 |
Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света, левая фара ближнего света, передний левый указатель поворота, левый габаритный огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные ходовые огни ЛЕВ./ПР.) |
| Предохранитель | B+2 |
60A | B+2 |
Внутренняя панель с плавкими предохранителями, IPS3 (правая фара дальнего света, правая фара ближнего света, передний правый указатель поворота, правый габаритный огонь), IPS4 (противотуманная фара ЛЕВ./ПР., задний указатель поворота ЛЕВ./ПР.), IPS5 (противотуманный фонарь, внутренний задний габаритный огонь) |
| Предохранитель | B+3 |
50A | B+3 |
Внутренняя панель с плавкими предохранителями (УЗО, предохранители №№ 6/19/20/17/32/26/25) |
| Предохранитель | BLOWER |
50A | BLOWER |
РЕЛЕ ВЕНТИЛЯТОРА |
| Предохранитель | C/FAN |
40A | C/FAN |
Реле вентилятора охлаждения (низк.), реле вентилятора охлаждения (выс.) |
| Предохранитель | DCT1 |
40A | DCT1 |
TCU (DCT) |
| Предохранитель | DCT2 |
40A | DCT2 |
TCU (DCT) |
| Предохранитель | DEICER |
15A | DEICER |
Блок реле ICM (реле обогревателя ветрового стекла) |
| Предохранитель | ECU1 |
20A | ECU1 |
ECU |
| Предохранитель | ECU2 |
10A | ECU2 |
ECU |
| Предохранитель | ECU3 |
15A | ECU3 |
ECU |
| Предохранитель | ECU4 |
15A | ECU4 |
Блок управления эл. ключа, модуль иммобилайзера, ECU |
| Предохранитель | ECU8 |
10A | ECU8 |
Датчик кислорода (верхн./ нижн.), электромагнитный клапана системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера |
| Предохранитель | ECU9 |
10A | ECU9 |
Блок реле и предохранителей М/О (РЕЛЕ 1), гидравлический клапан управления №№ 1/2 |
| Предохранитель | EMS |
40A | EMS |
Блок EMS (предохранители №№ 1/2/3/4/5/6/7/8/9) |
| Предохранитель | EPB1 |
30A | EPB1 |
Модуль электрического стояночного тормоза |
| Предохранитель | EPB2 |
30A | EPB2 |
Модуль электрического стояночного тормоза |
| Предохранитель | F/PUMP |
15A | F/PUMP |
РЕЛЕ ТОПЛИВНОГО НАСОСА |
| Предохранитель | HORN |
15A | HORN |
Реле включения звукового сигнала |
| Предохранитель | IG1 |
40A | IG1 |
Без эл. ключа : Выключатель зажигания С электронным ключом : Реле IG1, реле ACC, внутренняя панель с плавкими предохранителями (предохранители №№ 8/13/21/23/28/29/35/36/37/38) |
| Предохранитель | IG2 |
40A | IG2 |
Без эл. ключа : Выключатель зажигания, РЕЛЕ СТАРТЕРА С электронным ключом : РЕЛЕ IG2, РЕЛЕ СТАРТЕРА |
| Предохранитель | IGN COIL |
20A | IGN COIL |
Катушка зажигания №1/2/3/4, конденсатор |
| Предохранитель | INJECTOR |
10A | INJECTOR |
Реле топливного насоса |
| Предохранитель | POWER STEERING |
80A | POWER STEERING |
Блок EPS |
| Предохранитель | PTC |
60A | PTC |
Реле ПТК |
| Предохранитель | RR HTD |
40A | RR HTD |
Реле заднего обогревателя, задний обогреватель |
| Предохранитель | STOPLAMP |
15A | STOPLAMP |
Электронное реле сигнала торможения, реле HAC |
| Предохранитель | TCU1 |
20A | TCU1 |
TCU |
| Предохранитель | TCU2 |
15A | TCU2 |
Датчик положения селектора, TCU, выключатель сигнала торможения |
| Предохранитель | WIPER FRT |
10A | WIPER FRT |
ECU, датчик дождя |
| Реле | R-1 |
— | 1 |
РЕЛЕ СТАРТЕРА |
| Реле | R-2 (ACC) |
— | 2 (ACC) |
РЕЛЕ ACC |
| Реле | R-3 (IG1) |
— | 3 (IG1) |
РЕЛЕ IG1 |
| Реле | R-4 (IG2) |
— | 4 (IG2) |
РЕЛЕ IG2 |
| Реле | R-ESS |
— | ESS |
РЕЛЕ ESS |
| Реле | R-FAN |
— | РЕЛЕ ВЕНТИЛЯТОРА |
РЕЛЕ ВЕНТИЛЯТОРА |
| Реле | R-FR-WIPER |
— | РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
| Реле | R-HAC |
— | HAC |
РЕЛЕ HAC |
| Реле | R-HI |
— | HI |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (ВЫС.) |
| Реле | R-LO |
— | LO |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (НИЗК.) |
| Реле | R-PTC |
— | PTC |
РЕЛЕ ПТК |
| Реле | R-RR HTD |
— | RR HTD |
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |

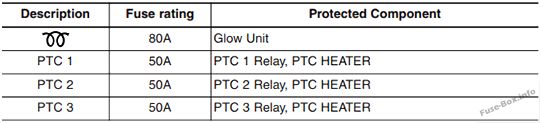

2016–2018: дополнительный блок дизельного двигателя
Дополнительный блок дизельного двигателя
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | GLOW-80A |
80A | Блок свечей накаливания |
Блок свечей накаливания |
| Предохранитель | PTC 1 |
50A | PTC 1 |
Реле ПТК 1, ОБОГРЕВАТЕЛЬ С ПТК |
| Предохранитель | PTC 2 |
50A | PTC 2 |
Реле ПТК 2, ОБОГРЕВАТЕЛЬ С ПТК |
| Предохранитель | PTC 3 |
50A | PTC 3 |
Реле ПТК 3, ОБОГРЕВАТЕЛЬ С ПТК |

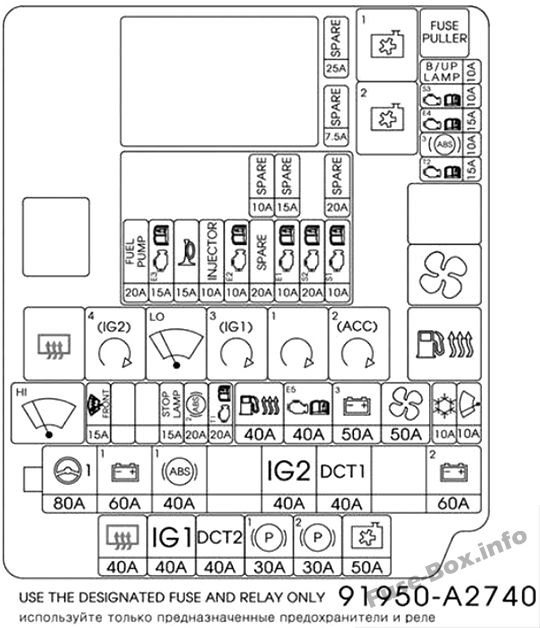

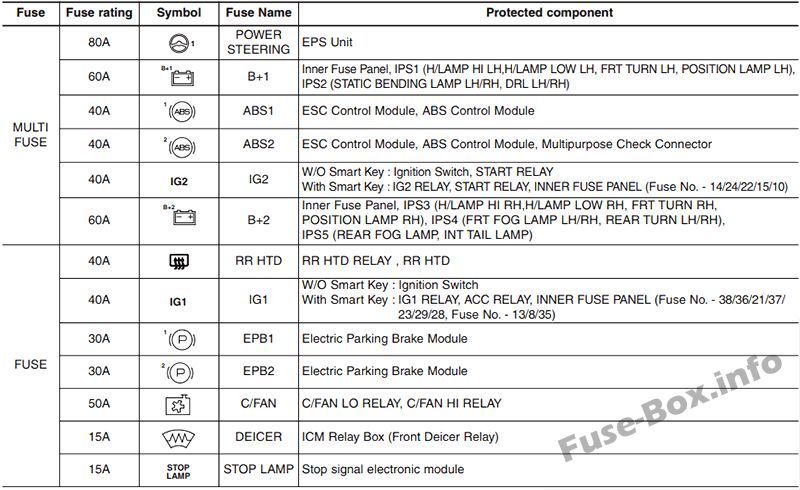

2016–2018: моторный отсек, дизель
Основной блок в моторном отсеке
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | A/CON |
10A | A/CON |
Блок управления кондиционером |
| Предохранитель | ABS1 |
40A | ABS1 |
Блок управления ESC, блок управления ABS |
| Предохранитель | ABS2 |
40A | ABS2 |
Блок управления ESC, блок управления ABS, многофункциональный диагностический разъем |
| Предохранитель | ABS3 |
10A | ABS3 |
Блок управления ESC, блок управления ABS, датчик рысканья |
| Предохранитель | B/UPLP |
10A | B/UPLP |
МКП : Выключатель задней фары, АКП : Переключатель диапазонов АКП, TCU |
| Предохранитель | B+1 |
60A | B+1 |
Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света, левая фара ближнего света, передний левый указатель поворота, левый габаритный огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные ходовые огни ЛЕВ./ПР.) |
| Предохранитель | B+2 |
60A | B+2 |
Внутренняя панель с плавкими предохранителями, IPS3 (ПРАВАЯ ФАРА ДАЛЬНЕГО СВЕТА, ПРАВАЯ ФАРА БЛИЖНЕГО СВЕТА, ПЕРЕДНИЙ ПРАВЫЙ УКАЗАТЕЛЬ ПОВОРОТА, ПРАВЫЙ ГАБАРИТНЫЙ ОГОНЬ), IPS4 (ПРОТИВОТУМАННАЯ ФАРА ЛЕВ./ПР., ЗАДНИЙ УКАЗАТЕЛЬ ПОВОРОТА ЛЕВ./ПР.), IPS5 (ПРОТИВОТУМАННЫЙ ФОНАРЬ, ВНУТРЕННИЙ ЗАДНИЙ ГАБАРИТНЫЙ ОГОНЬ) |
| Предохранитель | B+3 |
50A | B+3 |
Внутренняя панель с плавкими предохранителями (УЗО, предохранители №№ 6/19/20/17/32/26/25) |
| Предохранитель | BLOWER |
50A | BLOWER |
РЕЛЕ ВЕНТИЛЯТОРА |
| Предохранитель | C/FAN |
50A | C/FAN |
РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (НИЗК.), РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.) |
| Предохранитель | DEICER |
15A | DEICER |
Блок реле ICM (реле обогревателя ветрового стекла) |
| Предохранитель | ECU1 |
20A | ECU1 |
ECU |
| Предохранитель | ECU2 |
10A | ECU2 |
Датчик уровня масла, регулятор давления топлива |
| Предохранитель | ECU4 |
15A | ECU4 |
Блок управления эл. ключа, модуль иммобилайзера, ECU, датчик массового расхода воздуха, датчик воды в топливе |
| Предохранитель | EMS |
40A | EMS |
БЛОК EMS (предохранители №№ 1/2/3/4/5/6/7/8/9) |
| Предохранитель | EPB1 |
30A | EPB1 |
Модуль стояночного тормоза с электроуправлением |
| Предохранитель | EPB2 |
30A | EPB2 |
Модуль стояночного тормоза с электроуправлением |
| Предохранитель | FUELHEATER |
40A | FUELHEATER |
РЕЛЕ ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
| Предохранитель | HORN |
15A | HORN |
РЕЛЕ ВКЛЮЧЕНИЯ ЗВУКОВОГО СИГНАЛА |
| Предохранитель | IG1 |
40A | IG1 |
Без эл. ключа : Выключатель зажигания С электронным ключом : РЕЛЕ IG1 RELAY, РЕЛЕ ACC, ВНУТРЕННЯЯ ПАНЕЛЬ С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ (предохранители №№ 38/36/21/37/ 23/29/28, предохранители №№ 13/8/35) |
| Предохранитель | IG2 |
40A | IG2 |
Без эл. ключа : Выключатель зажигания, РЕЛЕ СТАРТЕРА С электронным ключом : РЕЛЕ IG2 RELAY, РЕЛЕ СТАРТЕРА, ВНУТРЕННЯЯ ПАНЕЛЬ С ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ (предохранители №№ 14/24/22/15/10) |
| Предохранитель | POWER STEERING |
80A | POWER STEERING |
Блок EPS |
| Предохранитель | RR HTD |
40A | RR HTD |
РЕЛЕ ЗАДНЕГО ОБОГРЕВАТЕЛЯ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ |
| Предохранитель | SENSOR1 |
10A | SENSOR1 |
Блок DSL(РЕЛЕ ПТК, РЕЛЕ НАКАЛА), датчик управления ТИГ, датчик положения распределительного вала, электромагнитный клапан РОГ |
| Предохранитель | SENSOR2 |
10A | SENSOR2 |
Коробка предохранителей и реле в моторном отсеке (РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (НИЗК.)), кислородный датчик (D4FB), выключатель сигнала торможения |
| Предохранитель | SPARE-15A |
15A | SPARE |
- |
| Предохранитель | SPARE-20A |
20A | SPARE |
- |
| Предохранитель | STOPLAMP |
15A | STOPLAMP |
ЭБУ стоп-сигнала |
| Предохранитель | TCU1 |
20A | TCU1 |
TCU |
| Предохранитель | TCU2 |
15A | TCU2 |
Переключатель диапазонов АКП, TCU |
| Предохранитель | WIPER FRT |
10A | WIPER FRT |
ECU, датчик дождя |
| Реле | R-1 |
— | 1 |
РЕЛЕ СТАРТЕРА |
| Реле | R-2 (ACC) |
— | 2 (ACC) |
РЕЛЕ ACC |
| Реле | R-3 (IG1) |
— | 3 (IG1) |
РЕЛЕ IG1 |
| Реле | R-4 (IG2) |
— | 4 (IG2) |
РЕЛЕ IG2 |
| Реле | R-FAN |
— | РЕЛЕ ВЕНТИЛЯТОРА |
РЕЛЕ ВЕНТИЛЯТОРА |
| Реле | R-FR-WIPER |
— | РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
| Реле | R-FUEL-HEATER |
— | РЕЛЕ ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
РЕЛЕ ПОДОГРЕВАТЕЛЯ ТОПЛИВА |
| Реле | R-HI |
— | HI |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (ВЫС.) |
| Реле | R-LO |
— | LO |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (НИЗК.) |
| Реле | R-RR-HTD |
— | РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
2016–2018: блок в салоне
Блок в салоне со стороны водителя
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | 1 |
30A | P/SEATDRV |
4-ПОЗИЦИОННЫЙ : Переключатель поясничной опоры сиденья водителя 6-ПОЗИЦИОННЫЙ : Ручной переключатель сиденья водителя, модуль IMS водителя |
| Предохранитель | 2 |
25A | H/LPWASHER |
Блок реле ICM (реле омывателя фар) |
| Предохранитель | 3 |
25A | P/WDW RH |
Реле правого электрического стеклоподъемника, модуль электрических стеклоподъемников двери водителя / пассажира с защитой от защемления, модуль электрического стеклоподъемника с защитой от защемления ЗП двери |
| Предохранитель | 4 |
10A | T/GATE OPEN |
Реле двери задка |
| Предохранитель | 5 |
25A | P/WDW LH |
Реле левого электрического стеклоподъемника, модуль электрических стеклоподъемников двери водителя / пассажира с защитой от защемления, Модуль электрического стеклоподъемника с защитой от защемления ЗЛ двери |
| Предохранитель | 6 |
20A | DR LOCK |
Реле блокировки / разблокировки двери, реле двойной блокировки |
| Предохранитель | 8 |
20A | POWER OUTLET2 |
Прикуриватель, задняя розетка питания |
| Предохранитель | 9 |
20A | P/SEATASS |
Переключатель поясничной опоры сиденья пассажира |
| Предохранитель | 10 |
15A | RR WIPER |
Блок реле ICM (реле стеклоочистителя заднего стекла), электродвигатель стеклоочистителя заднего стекла |
| Предохранитель | 11 |
7.5A | MODULE 3 |
Автоматическое включение световых приборов и фотоэлемент, рычаг АКП (блокировка селектора), выключатель аварийной сигнализации |
| Предохранитель | 12 |
15A | S/HEATER FRT |
Модуль обогревателя сиденья водителя / пассажира |
| Предохранитель | 13 |
10A | ACC |
Головное устройство А/В и навигации (без ISG), аудиосистема (без ISG), преобразователь постоянного тока (с ISG), часы с цифровой индикацией, блок управления эл. ключа, BCM, переключатель управления наружными зеркалами, наружное зеркало |
| Предохранитель | 14 |
7.5A | A/CON |
Ионизатор воздуха в салоне, блок управления кондиционером, реле вентилятора, реле ПТК |
| Предохранитель | 15 |
7.5A | IG2 |
Блок реле ICM (реле омывателя фар), датчик дождя, BCM, электрохромное зеркало, панорамный люк в крыше, блок управления электронными ключами, модуль обогревателя сиденья пассажира, модуль обогревателя сиденья водителя |
| Предохранитель | 16 |
10A | HTD MIRR |
Наружное зеркало со стороны водителя / пассажира, ECU, блок управления кондиционером |
| Предохранитель | 17 |
7.5A | INTERIOR LAMP |
Плафон вещевого ящика, плафон багажника, лампа подсветки левая/правая, плафон освещения салона, лампа потолочной консоли |
| Предохранитель | 18 |
7.5A | PDM2 |
Блок управления эл. ключа, кнопка пуска и останова |
| Предохранитель | 19 |
7.5A | B/HORN |
Блок реле ICM (реле звуковой охранной сигнализации) |
| Предохранитель | 20 |
20A | SUNROOF |
Панорамный люк в крыше |
| Предохранитель | 21 |
10A | MODULE 2 |
Модуль электрического стояночного тормоза, преобразователь постоянного тока (с ISG), переключатель корректора фар, блок управления кондиционером, задний датчик помощи при парковке, модуль системы помощи при парковке, фара ЛЕВ./ПР., ИНД. рычага селектора АКП, переключатель центральной панели, переключатель в надставке панели приборов, модуль обогревателя сиденья пассажира / водителя, модуль IMS водителя |
| Предохранитель | 22 |
15A | HTD STRG |
Обогреватель рулевого колеса |
| Предохранитель | 23 |
20A | IG1 |
Блок предохранителей и реле М/О (ECU4, B/UPLAMP, ABS3, TCU2 FUSE) |
| Предохранитель | 24 |
25A | WIPER |
Реле стеклоочистителя, блок реле ICM (реле датчика дождя), электродвигатель переднего стеклоочистителя |
| Предохранитель | 25 |
7.5A | MEMORY2 |
Модуль иммобилайзера (без эл. ключа) |
| Предохранитель | 26 |
7.5A | MEMORY1 |
Наружное зеркало со стороны водителя / пассажира (складывание), наружная ручка электронного ключа на двери водителя / пассажира, модуль IMS водителя, переключатель центральной панели, комбинация приборов, модуль контроля давления в шинах, BCM, блок управления кондиционером, блок реле ICM (реле складывания / раскладывания наружных зеркал), подсветка замка зажигания и датчик открытия двери, переключатель системы помощи при парковке, соединитель канала передачи данных, зуммер |
| Предохранитель | 27 |
10A | BRAKE SWITCH |
Блок управления эл. ключа, выключатель сигнала торможения |
| Предохранитель | 28 |
7.5A | CLUSTER |
Приборная панель, часы с цифровой индикацией |
| Предохранитель | 29 |
7.5A | POWER STEERING |
Блок EPS |
| Предохранитель | 31 |
7.5A | START |
Пусковой реле, ECU, переключатель замка зажигания, датчик положения селектора, TCU, блок управления электронными ключами |
| Предохранитель | 32 |
15A | MULTI MEDIA |
Головное устройство А/В и навигации (без ISG), аудиосистема (без ISG), преобразователь постоянного тока (с ISG), часы с цифровой индикацией |
| Предохранитель | 34 |
25A | PDM 1 |
Блок управления эл. ключами |
| Предохранитель | 35 |
15A | P/OUTLET1 |
Передняя розетка питания |
| Предохранитель | 36 |
7.5A | A/BAG IND |
Приборная панель |
| Предохранитель | 37 |
10A | MODULE 1 |
BCM, модуль контроля давления в шинах, селектор АКП, аудиосистема, модуль адаптивной системы головного освещения, блок системы предупреждения о выходе за пределы полосы |
| Предохранитель | 38 |
15A | A/BAG |
Блок управления SRS |
| Предохранитель | SPARE-7.5A |
7.5A | SPARE |
- |
| Предохранитель | SPARE-10A |
10A | SPARE |
- |
| Предохранитель | SPARE-20A |
20A | SPARE |
- |
2016–2018: моторный отсек, MPI/GDI
Основной блок в моторном отсеке
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | ОБОГРЕВАТЕЛЬ С ПТК |
60A | ОБОГРЕВАТЕЛЬ С ПТК |
Реле ПТК (бензиновый) |
| Предохранитель | A/CON |
10A | A/CON |
Блок управления кондиционером |
| Предохранитель | ABS1 |
40A | ABS1 |
Блок управления ESC, блок управления ABS |
| Предохранитель | ABS2 |
40A | ABS2 |
Блок управления ESC, блок управления ABS, многофункциональный диагностический разъем |
| Предохранитель | ABS3 |
10A | ABS3 |
Блок управления ESC, блок управления ABS, датчик рысканья, HAC, реле ESS |
| Предохранитель | B/UPLP |
10A | B/UPLP |
МКП : Выключатель задней фары, АКП : Переключатель диапазонов АКП, TCU |
| Предохранитель | B+1 |
60A | B+1 |
Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света, левая фара ближнего света, передний левый указатель поворота, левый габаритный огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные ходовые огни ЛЕВ./ПР.) |
| Предохранитель | B+2 |
60A | B+2 |
Внутренняя панель с плавкими предохранителями, IPS3 (правая фара дальнего света, правая фара ближнего света, передний правый указатель поворота, правый габаритный огонь), IPS4 (противотуманная фара ЛЕВ./ПР., задний указатель поворота ЛЕВ./ПР.), IPS5 (противотуманный фонарь, внутренний задний габаритный огонь) |
| Предохранитель | B+3 |
50A | B+3 |
Внутренняя панель с плавкими предохранителями (УЗО, предохранители №№ 6/19/20/17/32/26/25) |
| Предохранитель | BLOWER |
50A | BLOWER |
РЕЛЕ ВЕНТИЛЯТОРА |
| Предохранитель | C/FAN |
40A | C/FAN |
Реле вентилятора охлаждения (низк.), реле вентилятора охлаждения (выс.) |
| Предохранитель | DCT1 |
40A | DCT1 |
TCU (DCT) |
| Предохранитель | DCT2 |
40A | DCT2 |
TCU (DCT) |
| Предохранитель | DEICER |
15A | DEICER |
Блок реле ICM (реле обогревателя ветрового стекла) |
| Предохранитель | ECU1 |
20A | ECU1 |
ECU |
| Предохранитель | ECU2 |
10A | ECU2 |
ECU |
| Предохранитель | ECU3 |
15A | ECU3 |
ECU |
| Предохранитель | ECU4 |
15A | ECU4 |
Блок управления эл. ключа, модуль иммобилайзера, ECU |
| Предохранитель | EMS |
40A | EMS |
Блок EMS (предохранители №№ 1/2/3/4/5/6/7/8/9) |
| Предохранитель | EPB1 |
30A | EPB1 |
Модуль электрического стояночного тормоза |
| Предохранитель | EPB2 |
30A | EPB2 |
Модуль электрического стояночного тормоза |
| Предохранитель | F/PUMP |
15A | F/PUMP |
РЕЛЕ ТОПЛИВНОГО НАСОСА |
| Предохранитель | HORN |
15A | HORN |
Реле включения звукового сигнала |
| Предохранитель | IG1 |
40A | IG1 |
Без эл. ключа : Выключатель зажигания С электронным ключом : Реле IG1, реле ACC, внутренняя панель с плавкими предохранителями (предохранители №№ 8/13/21/23/28/29/35/36/37/38) |
| Предохранитель | IG2 |
40A | IG2 |
Без эл. ключа : Выключатель зажигания, РЕЛЕ СТАРТЕРА С электронным ключом : РЕЛЕ IG2, РЕЛЕ СТАРТЕРА |
| Предохранитель | IGN COIL |
20A | IGN COIL |
Катушка зажигания №1/2/3/4, конденсатор |
| Предохранитель | INJECTOR |
10A | INJECTOR |
ФОРСУНКА, ЭБУ, РЕЛЕ ТОПЛИВНОГО НАСОСА |
| Предохранитель | POWER STEERING |
80A | POWER STEERING |
Блок EPS |
| Предохранитель | RR HTD |
40A | RR HTD |
Реле заднего обогревателя, задний обогреватель |
| Предохранитель | SENSOR1 |
10A | SENSOR1 |
Датчик кислорода (верхн./ нижн.), электромагнитный клапана системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера |
| Предохранитель | SENSOR2 |
10A | SENSOR2 |
Блок реле и предохранителей М/О (РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (НИЗК.)), гидравлический клапан управления №№ 1/2 |
| Предохранитель | STOPLAMP |
15A | STOPLAMP |
ЭБУ стоп-сигнала |
| Предохранитель | TCU1 |
20A | TCU1 |
TCU |
| Предохранитель | TCU2 |
15A | TCU2 |
Датчик положения селектора, TCU, выключатель сигнала торможения |
| Предохранитель | WIPER FRT |
10A | WIPER FRT |
ECU, датчик дождя |
| Реле | R-1 |
— | 1 |
РЕЛЕ СТАРТЕРА |
| Реле | R-2 (ACC) |
— | 2 (ACC) |
РЕЛЕ ACC |
| Реле | R-3 (IG1) |
— | 3 (IG1) |
РЕЛЕ IG1 |
| Реле | R-4 (IG2) |
— | 4 (IG2) |
РЕЛЕ IG2 |
| Реле | R-FAN |
— | РЕЛЕ ВЕНТИЛЯТОРА |
РЕЛЕ ВЕНТИЛЯТОРА |
| Реле | R-FR-WIPER |
— | РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
| Реле | R-GSL PTC HEATER |
— | GSL PTC HEATER |
РЕЛЕ ПТК (БЕНЗИНОВЫЙ) |
| Реле | R-HI |
— | HI |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (ВЫС.) |
| Реле | R-LO |
— | LO |
РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (НИЗК.) |
| Реле | R-RR-HTD |
— | РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |

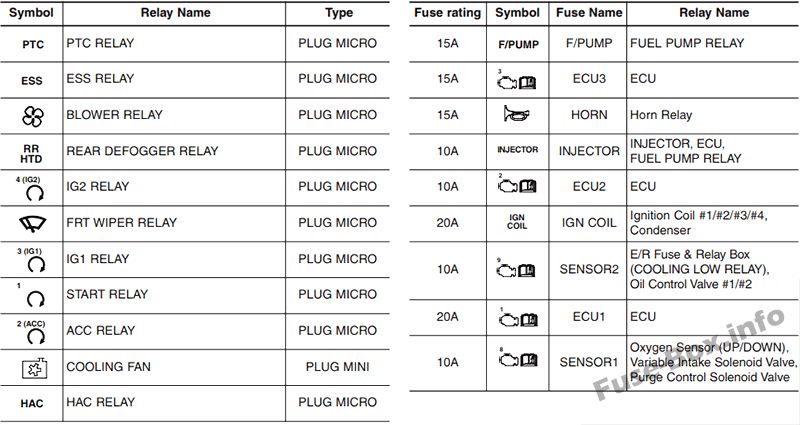

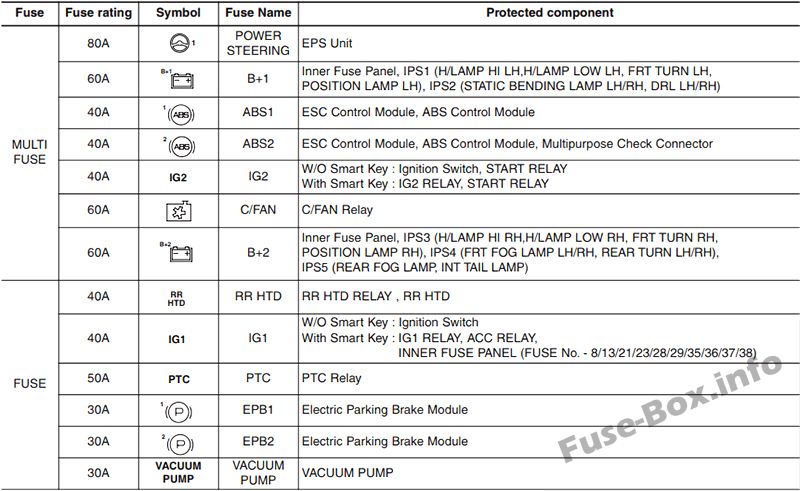

2016–2018: моторный отсек, T-GDI
Основной блок в моторном отсеке
| Тип | Позиция | Номинал | Код | Защищаемая цепь |
|---|---|---|---|---|
| Предохранитель | ОБОГРЕВАТЕЛЬ С ПТК |
50A | ОБОГРЕВАТЕЛЬ С ПТК |
Реле ПТК (бензиновый) |
| Предохранитель | A/CON |
10A | A/CON |
Блок управления кондиционером |
| Предохранитель | ABS1 |
40A | ABS1 |
Блок управления ESC, блок управления ABS |
| Предохранитель | ABS2 |
40A | ABS2 |
Блок управления ESC, блок управления ABS, многофункциональный диагностический разъем |
| Предохранитель | ABS3 |
10A | ABS3 |
Блок управления ESC, блок управления ABS, датчик рысканья, HAC, реле ESS |
| Предохранитель | B/UPLP |
10A | B/UPLP |
МКП : Выключатель задней фары, АКП : Переключатель диапазонов АКП, TCU |
| Предохранитель | B+1 |
60A | B+1 |
Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света, левая фара ближнего света, передний левый указатель поворота, левый габаритный огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные ходовые огни ЛЕВ./ПР.) |
| Предохранитель | B+2 |
60A | B+2 |
Внутренняя панель с плавкими предохранителями, IPS3 (правая фара дальнего света, правая фара ближнего света, передний правый указатель поворота, правый габаритный огонь), IPS4 (противотуманная фара ЛЕВ./ПР., задний указатель поворота ЛЕВ./ПР.), IPS5 (противотуманный фонарь, внутренний задний габаритный огонь) |
| Предохранитель | B+3 |
50A | B+3 |
Внутренняя панель с плавкими предохранителями (УЗО, предохранители №№ 6/19/20/17/32/26/25) |
| Предохранитель | BLOWER |
50A | BLOWER |
РЕЛЕ ВЕНТИЛЯТОРА |
| Предохранитель | C/FAN |
60A | C/FAN |
Реле вентилятора охлаждения |
| Предохранитель | DCT1 |
40A | DCT1 |
TCU (DCT) |
| Предохранитель | DEICER |
15A | DEICER |
Блок реле ICM (реле обогревателя ветрового стекла) |
| Предохранитель | ECU1 |
20A | ECU1 |
ECU |
| Предохранитель | ECU2 |
10A | ECU2 |
ECU |
| Предохранитель | ECU3 |
15A | ECU3 |
ECU |
| Предохранитель | ECU4 |
15A | ECU4 |
Блок управления эл. ключа, модуль иммобилайзера, ECU |
| Предохранитель | EMS |
40A | EMS |
Блок EMS (предохранители №№ 1/2/3/4/5/6/7/8/9) |
| Предохранитель | EPB1 |
30A | EPB1 |
Модуль электрического стояночного тормоза |
| Предохранитель | EPB2 |
30A | EPB2 |
Модуль электрического стояночного тормоза |
| Предохранитель | F/PUMP |
15A | F/PUMP |
РЕЛЕ ТОПЛИВНОГО НАСОСА |
| Предохранитель | HORN |
15A | HORN |
Реле включения звукового сигнала |
| Предохранитель | IG1 |
40A | IG1 |
Без эл. ключа : Выключатель зажигания С электронным ключом : Реле IG1, реле ACC, внутренняя панель с плавкими предохранителями (предохранители №№ 8/13/21/23/28/29/35/36/37/38) |
| Предохранитель | IG2 |
40A | IG2 |
Без эл. ключа : Выключатель зажигания, РЕЛЕ СТАРТЕРА С электронным ключом : РЕЛЕ IG2, РЕЛЕ СТАРТЕРА |
| Предохранитель | IGN COIL |
20A | IGN COIL |
Катушка зажигания №1/2/3/4, конденсатор |
| Предохранитель | INJECTOR |
10A | INJECTOR |
ФОРСУНКА, ЭБУ, РЕЛЕ ТОПЛИВНОГО НАСОСА |
| Предохранитель | POWER STEERING |
80A | POWER STEERING |
Блок EPS |
| Предохранитель | RR HTD |
40A | RR HTD |
Реле заднего обогревателя, задний обогреватель |
| Предохранитель | SENSOR1 |
10A | SENSOR1 |
Датчик кислорода (верхн./ нижн.), электромагнитный клапана системы впуска с изменяемой геометрией, электромагнитный клапан управления продувкой адсорбера |
| Предохранитель | SENSOR2 |
10A | SENSOR2 |
Блок реле и предохранителей М/О (РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ (НИЗК.)), гидравлический клапан управления №№ 1/2 |
| Предохранитель | STOPLAMP |
15A | STOPLAMP |
ЭБУ стоп-сигнала |
| Предохранитель | TCU1 |
20A | TCU1 |
TCU |
| Предохранитель | TCU2 |
15A | TCU2 |
Датчик положения селектора, TCU, выключатель сигнала торможения |
| Предохранитель | VACUUM PUMP |
30A | VACUUM PUMP |
ВАКУУМНЫЙ НАСОС |
| Предохранитель | WIPER FRT |
10A | WIPER FRT |
ECU, датчик дождя |
| Реле | R-1 |
— | 1 |
РЕЛЕ СТАРТЕРА |
| Реле | R-2 (ACC) |
— | 2 (ACC) |
РЕЛЕ ACC |
| Реле | R-3 (IG1) |
— | 3 (IG1) |
РЕЛЕ IG1 |
| Реле | R-4 (IG2) |
— | 4 (IG2) |
РЕЛЕ IG2 |
| Реле | R-C-FAN |
— | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ |
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ |
| Реле | R-FAN |
— | РЕЛЕ ВЕНТИЛЯТОРА |
РЕЛЕ ВЕНТИЛЯТОРА |
| Реле | R-FR-WIPER |
— | РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
РЕЛЕ ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
| Реле | R-GSL PTC HEATER |
— | GSL PTC HEATER |
РЕЛЕ ПТК (БЕНЗИНОВЫЙ) |
| Реле | R-RR-HTD |
— | РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА |
Порядок проверки
- Выключите зажигание и электрические потребители.
- Найдите нужную цепь по коду, позиции и назначению.
- Проверьте номинал по таблице и этикетке на крышке блока.
- Если новый предохранитель снова перегорел, найдите причину короткого замыкания до следующей замены.
Требования безопасности
- Перед обычной заменой выключите зажигание и потребители; устанавливайте предохранитель того же номинала.
- Перед заменой мультипредохранителя остановите двигатель и отсоедините отрицательный провод аккумулятора.
- Устанавливайте предохранитель того же номинала и после проверки надежно закрывайте крышку блока.
- Перед заменой силового или мультипредохранителя остановите двигатель и отсоедините отрицательный провод аккумулятора.
Частые вопросы
Можно ли поставить предохранитель большего номинала?
Нет. Завышенный номинал может не отключить цепь при перегрузке. Используйте номинал, указанный для конкретной позиции.
Почему таблица может отличаться от крышки блока?
Схема зависит от года, рынка, двигателя и комплектации. При расхождении приоритет имеет маркировка на конкретном автомобиле.
Что делать, если предохранитель снова перегорел?
Не устанавливайте перемычку и не повторяйте замену без диагностики. Повторное срабатывание указывает на неисправность цепи.
Полезные материалы
Схема предохранителей KIA Cee’d 2013-2018
Предохранители прикуривателя (розетка) расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET 2» (прикуриватель, задняя розетка), «POWER OUTLET 1» (передняя розетка)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Главный предохранитель
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2013, 2014, 2015
Приборная доска
Назначение предохранителей в панели приборов (2013-2017 гг.)
Моторный отсек (бензин MPI, GDI)
Назначение предохранителей в моторном отсеке (бензиновые MPI, GDI) (2013, 2014, 2015)
Моторный отсек (бензиновый T-GDI)
Назначение предохранителей в моторном отсеке (бензиновый T-GDI) (2013, 2014, 2015)
Моторный отсек (дизель)
Назначение предохранителей в моторном отсеке (дизель) (2013, 2014, 2015)
Дополнительная панель предохранителей (только дизельный двигатель)
Назначение предохранителей в дополнительной панели предохранителей (2013, 2014, 2015)
2016, 2017
Приборная доска
Назначение предохранителей в панели приборов (2013-2017 гг.)
Моторный отсек (бензин MPI, GDI)
Назначение предохранителей в моторном отсеке (бензиновые MPI, GDI) (2016, 2017)
Моторный отсек (бензиновый T-GDI)
Назначение предохранителей в моторном отсеке (бензиновый T-GDI) (2016, 2017)
Моторный отсек (дизель)
Назначение предохранителей в моторном отсеке (дизель) (2016, 2017)
Дополнительная панель предохранителей (только дизельный двигатель)
Назначение предохранителей в дополнительной панели предохранителей (2016, 2017)
