Предохранители и реле Kia cee'd ED (2007–2012)

Схемы относятся к указанным годам и вариантам Kia cee'd ED (2007–2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Для Kia cee'd ED таблицы различаются между автомобилями 2007–2009 и рестайлингом 2010–2012. Ниже позиции салонного, моторного и дополнительного дизельного блоков, сверенные с официальными руководствами Kia.

Важно. Перед заменой выключите зажигание. Используйте только предохранитель того же номинала и сверяйте данные с этикеткой своего автомобиля.

Где находятся блоки

Салонный блок расположен в торце панели приборов со стороны водителя. Основной блок находится в моторном отсеке. На дизельных версиях предусмотрен дополнительный блок.

Содержание

2007–2009: дополнительный блок дизельного двигателя
2007–2009: основной блок в моторном отсеке
2007–2009: блок в салоне
2010–2012: дополнительный блок дизельного двигателя
2010–2012: основной блок в моторном отсеке
2010–2012: блок в салоне

2007–2009: дополнительный блок дизельного двигателя

Дополнительный блок дизельного двигателя

Тип	Позиция	Номинал	Код	Защищаемая цепь
Предохранитель	`FUEL FILTER HEATER`	30A	`FUEL FILTER HEATER`	Подогреватель топливного фильтра
Предохранитель	`GLOW PLUG`	80A	`GLOW PLUG`	Свечи накаливания
Предохранитель	`PTC HEATER #1`	50A	`PTC HEATER #1`	Дополнительный отопитель PTC 1 (дизель)
Предохранитель	`PTC HEATER #2`	50A	`PTC HEATER #2`	Дополнительный отопитель PTC 2 (дизель)
Предохранитель	`PTC HEATER #3`	50A	`PTC HEATER #3`	Дополнительный отопитель PTC 3 (дизель)

2007–2009: основной блок в моторном отсеке

Основной блок в моторном отсеке

Тип	Позиция	Номинал	Код	Защищаемая цепь
Предохранитель	`A/CON`	10A	`A/CON`	Реле кондиционера
Предохранитель	`ABS`	10A	`ABS`	Система ABS
Предохранитель	`ABS 1`	40A	`ABS 1`	Система ABS
Предохранитель	`ABS 2`	20A	`ABS 2`	Система ABS
Предохранитель	`ALT`	125A/150A	`ALT`	Генератор
Предохранитель	`B/UP`	10A	`B/UP`	Фонарь заднего хода
Предохранитель	`B+.1`	50A	`B+.1`	Питание B+ панели приборов
Предохранитель	`B+.2`	50A	`B+.2`	Питание B+ внутренней панели
Предохранитель	`BLOWER`	40A	`BLOWER`	Вентилятор отопителя
Предохранитель	`C/FAN`	40A	`C/FAN`	Вентилятор конденсатора
Предохранитель	`ECU`	30A	`ECU`	Блок управления двигателем
Предохранитель	`ECU.1`	10A	`ECU.1`	Блок управления двигателем
Предохранитель	`ECU.2`	10A	`ECU.2`	Конденсатор, катушки зажигания
Предохранитель	`ECU.3`	10A	`ECU.3`	Блок управления двигателем
Предохранитель	`ECU.4`	20A	`ECU.4`	Блок управления двигателем
Предохранитель	`F/PUMP`	15A	`F/PUMP`	Реле топливного насоса
Предохранитель	`FR FOG`	15A	`FR FOG`	Реле передних противотуманных фар
Предохранитель	`H/LP HI`	20A	`H/LP HI`	Реле фар, дальний свет
Предохранитель	`H/LP LO-LH`	10A	`H/LP LO-LH`	Левая фара ближнего света
Предохранитель	`H/LP LO-RH`	10A	`H/LP LO-RH`	Правая фара ближнего света
Предохранитель	`HAZARD`	15A	`HAZARD`	Аварийная сигнализация
Предохранитель	`HORN`	15A	`HORN`	Звуковой сигнал
Предохранитель	`IGN 1`	30A	`IGN 1`	Замок зажигания
Предохранитель	`IGN 2`	40A	`IGN 2`	Замок зажигания
Предохранитель	`INJ`	15A	`INJ`	Реле кондиционера, форсунки
Предохранитель	`MDPS`	80A	`MDPS`	Блок управления электроусилителем рулевого управления
Предохранитель	`RR HTD`	40A	`RR HTD`	Обогрев наружных зеркал
Предохранитель	`SNSR.1`	10A	`SNSR.1`	Датчик кислорода
Предохранитель	`SNSR.2`	10A	`SNSR.2`	Датчики системы управления двигателем
Предохранитель	`SPARE-10A`	10A	`SPARE`	Запасной предохранитель
Предохранитель	`SPARE-15A`	15A	`SPARE`	Запасной предохранитель
Предохранитель	`SPARE-20A`	20A	`SPARE`	Запасной предохранитель
Предохранитель	`SPARE.1`	20A	`SPARE.1`	Запасной предохранитель

2007–2009: блок в салоне

Блок в салоне со стороны водителя

Тип	Позиция	Номинал	Код	Защищаемая цепь
Предохранитель	`A/BAG`	15A	`A/BAG`	Система подушек безопасности
Предохранитель	`A/BAG IND`	10A	`A/BAG IND`	Контрольная лампа подушек безопасности
Предохранитель	`A/CON`	10A	`A/CON`	Система кондиционирования
Предохранитель	`A/CON SW`	10A	`A/CON SW`	Система кондиционирования
Предохранитель	`AUDIO`	15A	`AUDIO`	Аудиосистема, бортовой компьютер
Предохранитель	`C/LIGHTER`	15A	`C/LIGHTER`	Прикуриватель
Предохранитель	`CLOCK`	10A	`CLOCK`	Часы
Предохранитель	`CLUSTER`	10A	`CLUSTER`	Комбинация приборов
Предохранитель	`DEICER`	20A	`DEICER`	Реле обогрева ветрового стекла
Предохранитель	`DR LOCK`	20A	`DR LOCK`	Люк, реле ICM
Предохранитель	`FR WIPER`	25A	`FR WIPER`	Передний стеклоочиститель
Предохранитель	`HEAD LAMP`	10A	`HEAD LAMP`	Фары
Предохранитель	`HTD MIRR`	10A	`HTD MIRR`	Обогрев наружных зеркал
Предохранитель	`P/OUTLET`	15A	`P/OUTLET`	Розетка питания
Предохранитель	`P/WDW (LH)`	25A	`P/WDW (LH)`	Левый электрический стеклоподъемник
Предохранитель	`P/WDW(RH)`	25A	`P/WDW(RH)`	Правый электрический стеклоподъемник
Предохранитель	`ROOM LP`	15A	`ROOM LP`	Освещение салона
Предохранитель	`RR FOG`	10A	`RR FOG`	Задний противотуманный фонарь
Предохранитель	`RR WIPER`	15A	`RR WIPER`	Задний стеклоочиститель
Предохранитель	`SAFETY P/WDW LH`	25A	`SAFETY P/WDW LH`	Левый электрический стеклоподъемник с защитой от защемления
Предохранитель	`SAFETY P/WDW RH`	25A	`SAFETY P/WDW RH`	Правый электрический стеклоподъемник с защитой от защемления
Предохранитель	`SEAT HTR`	15A	`SEAT HTR`	Обогрев сидений
Предохранитель	`SPARE-15A`	15A	`SPARE`	Запасной предохранитель
Предохранитель	`START`	10A	`START`	Реле стартера
Предохранитель	`STOP`	15A	`STOP`	Выключатель стоп-сигналов
Предохранитель	`T/LID`	15A	`T/LID`	Дверь багажного отделения
Предохранитель	`T/SIG`	10A	`T/SIG`	Модуль переключателей
Предохранитель	`TAIL LH`	10A	`TAIL LH`	Левый задний габаритный фонарь
Предохранитель	`TAIL RH`	10A	`TAIL RH`	Правый задний габаритный фонарь

2010–2012: дополнительный блок дизельного двигателя

Дополнительный блок дизельного двигателя

Тип	Позиция	Номинал	Код	Защищаемая цепь
Предохранитель	`FUELFILTER`	30A	`FUELFILTER`	Топливный фильтр (нагреватель)
Предохранитель	`GLOW`	80A	`GLOW`	Спираль накаливания, нагреватель воздуха
Предохранитель	`PTC HTR 1`	50A	`PTC HTR 1`	PTC нагреватель 1
Предохранитель	`PTC HTR 2`	50A	`PTC HTR 2`	PTC нагреватель 2
Предохранитель	`PTC HTR 3`	50A	`PTC HTR 3`	PTC нагреватель 3

2010–2012: основной блок в моторном отсеке

Основной блок в моторном отсеке

Тип	Позиция	Номинал	Код	Защищаемая цепь
Предохранитель	`A/CON`	10A	`A/CON`	Реле кондиционера
Предохранитель	`ABS`	10A	`ABS`	Модуль управления ABS, модуль управления ESP
Предохранитель	`ABS 1`	40A	`ABS 1`	Модуль управления ABS, модуль управления ESP
Предохранитель	`ABS 2`	20A	`ABS 2`	Модуль управления ABS, модуль управления ESP
Предохранитель	`ALT`	150A	`ALT`	Генератор
Предохранитель	`B/UP`	10A	`B/UP`	Фонарь заднего хода
Предохранитель	`B+ 2`	50A	`B+ 2`	Распределительная коробка I/P(S/ROOF 20A, DR LOCK 20A, STOP15A, T/LID 15A, соединитель питания - ROOM 10A, AUDIO 15A, DEICER 15A, RR P/OUTLET15A)
Предохранитель	`B+1`	50A	`B+1`	Распределительная коробка I/P(реле - стеклоподъемник, предохранитель - P/WDW LH 25A, P/WDW RH 25A, HAZARD 15A, RR FOG 10A, реле - лампа стоп-сигнала, предохранитель - TAILLH 10A, TAILRH 10A)
Предохранитель	`BATTSNSR`	10A	`BATTSNSR`	Датчик заряда аккумулятора
Предохранитель	`BLOWER`	40A	`BLOWER`	Двигатель вентилятора
Предохранитель	`C/FAN`	40A	`C/FAN`	Реле вентилятора (высокая скорость), реле вентилятора (низкая скорость)
Предохранитель	`ECU`	10A	`ECU`	Дизель - TCM, ECU, TCU Бензин - ECM, PCM, ECU, PCU
Предохранитель	`ECU 1`	30A	`ECU 1`	Дизель - ECM, ECU, TCU Бензин - ECM, PCM, ECU, PCU
Предохранитель	`ECU 2`	10A	`ECU 2`	ECU
Предохранитель	`ECU 3`	10A	`ECU 3`	ECU
Предохранитель	`ECU 4`	20A	`ECU 4`	ECU, ISA, EEGR
Предохранитель	`F/FOG`	15A	`F/FOG`	Передние противотуманные фары
Предохранитель	`F/PUMP`	15A	`F/PUMP`	Реле топливного насоса
Предохранитель	`H/LP`	20A	`H/LP`	Фара (высокая)
Предохранитель	`H/LPLO LH`	10A	`H/LPLO LH`	Левая передняя фара, панель приборов (индикатор ближнего света)
Предохранитель	`H/LPLO RH`	10A	`H/LPLO RH`	Правая передняя фара
Предохранитель	`HORN`	15A	`HORN`	Гудок
Предохранитель	`IGN 1`	30A	`IGN 1`	Ключ зажигания (IG1, ACC)
Предохранитель	`IGN 2`	40A	`IGN 2`	Ключ зажигания (IG2, START)
Предохранитель	`INJ`	15A	`INJ`	Дизель - Электропривод EGR, привод VGT Бензин - Инжектор №1 ~ №4
Предохранитель	`MDPS`	80A	`MDPS`	Модуль рулевого управления с усилителем
Предохранитель	`RR HTD`	40A	`RR HTD`	Распределительная коробка I/P(Реле RR HTD)
Предохранитель	`SNSR`	10A	`SNSR`	ECU, TCU
Предохранитель	`SNSR 1`	10A	`SNSR 1`	Дизель - Реле кондиционера, реле вентилятора кондиционера (высокая/низкая скорость), лямбда-зонд, реле нагревателя воздуха, иммобилизатор Бензин - Реле кондиционера, реле вентилятора кондиционера (высокая/низкая скорость), датчик положения распредвала, электромагнитный клапан очистки фильтра, клапан управления маслом, датчик кислорода (вверх/вниз), иммобилизатор
Предохранитель	`SNSR 2`	15A	`SNSR 2`	Дизель - Реле кондиционера, реле вентилятора кондиционера (высокая/низкая скорость), лямбда-зонд, реле нагревателя воздуха, иммобилизатор Бензин - Реле кондиционера, реле вентилятора кондиционера (высокая/низкая скорость), датчик положения распредвала, электромагнитный клапан очистки фильтра, клапан управления маслом, датчик кислорода (вверх/вниз), иммобилизатор

2010–2012: блок в салоне

Блок в салоне со стороны водителя

Тип	Позиция	Номинал	Код	Защищаемая цепь
Предохранитель	`A/BAG`	15A	`A/BAG`	Подушка безопасности
Предохранитель	`A/BAG IND`	10A	`A/BAG IND`	Контрольная лампа подушкибезопасности
Предохранитель	`A/CON`	10A	`A/CON`	Система кондиционирования
Предохранитель	`A/CON SW`	10A	`A/CON SW`	Система кондиционирования
Предохранитель	`AUDIO`	15A	`AUDIO`	Аудиосистема, маршрутный компьютер
Предохранитель	`C/LIGHTER`	15A	`C/LIGHTER`	Прикуриватель
Предохранитель	`CLOCK`	10A	`CLOCK`	Часы
Предохранитель	`CLUSTER`	10A	`CLUSTER`	Панель приборов, TPMS
Предохранитель	`DEICER`	20A	`DEICER`	Обогревателя лобового стекла
Предохранитель	`DR LOCK`	20A	`DR LOCK`	Люк, Блокировка/разблокировка дверей
Предохранитель	`FR WIPER`	25A	`FR WIPER`	Стеклоочиститель (передний)
Предохранитель	`HEAD LAMP`	10A	`HEAD LAMP`	Фара
Предохранитель	`HTD MIRR`	10A	`HTD MIRR`	Система обогрева наружных зеркал заднего вида
Предохранитель	`MDPS`	15A	`MDPS`	Рулевое управление с усилителем от электропривода
Предохранитель	`P/OUTLET`	15A	`P/OUTLET`	Розетка
Предохранитель	`P/WDW (LH)`	25A	`P/WDW (LH)`	Электрические стеклоподъемники (левая сторона)
Предохранитель	`P/WDW(RH)`	25A	`P/WDW(RH)`	Электрические стеклоподъемники (правая сторона)
Предохранитель	`ROOM LP`	15A	`ROOM LP`	Освещение салона
Предохранитель	`RR FOG`	10A	`RR FOG`	Задние противотуманные фонари
Предохранитель	`RR WIPER`	15A	`RR WIPER`	Стеклоочиститель задний
Предохранитель	`RR_P/OUTLET`	15A	`RR_P/OUTLET`	Розетка для буксируемого оборудования
Предохранитель	`SAFETYP/WDW LH`	25A	`SAFETYP/WDW LH`	Блокировка электрических стеклоподъемников (левая сторона)
Предохранитель	`SAFETYP/WDW RH`	25A	`SAFETYP/WDW RH`	Блокировка электрических стеклоподъемников (правая сторона)
Предохранитель	`SEATHTR`	15A	`SEATHTR`	Обогрев сидений
Предохранитель	`START`	10A	`START`	Соленоид запуска двигателя
Предохранитель	`STOP`	15A	`STOP`	Выключатель ламп стоп-сигналов
Предохранитель	`T/LID`	15A	`T/LID`	Задний откидной борт, складываемое зеркало
Предохранитель	`T/SIG`	10A	`T/SIG`	Блок переключателей
Предохранитель	`TAILLH`	10A	`TAILLH`	Задний габаритный фонарь (левый)
Предохранитель	`TAILRH`	10A	`TAILRH`	Задний габаритный фонарь (правый)

Порядок проверки

Выключите зажигание и электрические потребители.
Найдите нужную цепь по коду, позиции и назначению.
Проверьте номинал по таблице и этикетке на крышке блока.
Если новый предохранитель снова перегорел, найдите причину короткого замыкания до следующей замены.

Требования безопасности

Заменяйте перегоревший предохранитель новым предохранителем того же номинала.
Перед заменой предохранителя выключите зажигание и остальные электрические потребители.

Частые вопросы

Можно ли поставить предохранитель большего номинала?

Нет. Завышенный номинал может не отключить цепь при перегрузке. Используйте номинал, указанный для конкретной позиции.

Почему таблица может отличаться от крышки блока?

Схема зависит от года, рынка, двигателя и комплектации. При расхождении приоритет имеет маркировка на конкретном автомобиле.

Что делать, если предохранитель снова перегорел?

Не устанавливайте перемычку и не повторяйте замену без диагностики. Повторное срабатывание указывает на неисправность цепи.

Полезные материалы

Расположение предохранителей KIA Ceed 2007-2012

Использована информация из руководств по эксплуатации 2010 и 2011 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.

Предохранители прикуривателя (розетки) в KIA Cee’d расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель), «Р/ВЫХОД» (розетка питания) и «RR Р/ВЫХОД» (розетка сзади)).

Оглавление

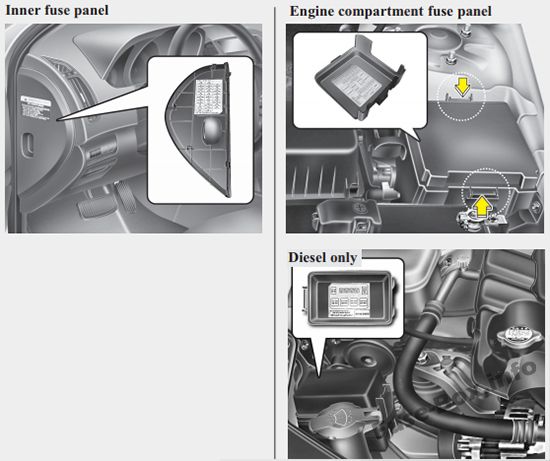

Расположение блока предохранителей

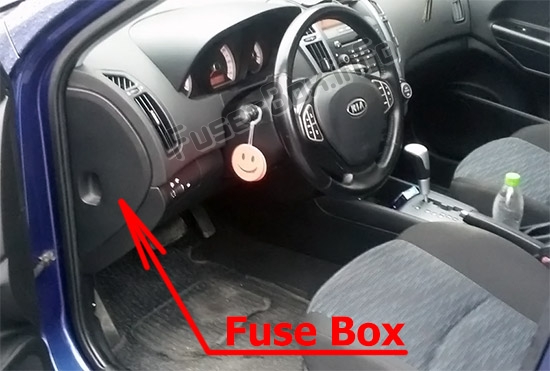

Приборная доска

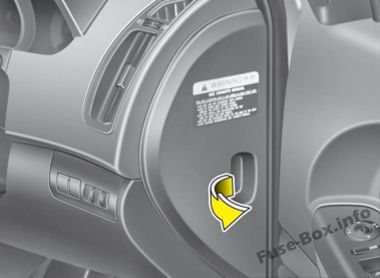

Автомобили с левым рулем
Приборная доска

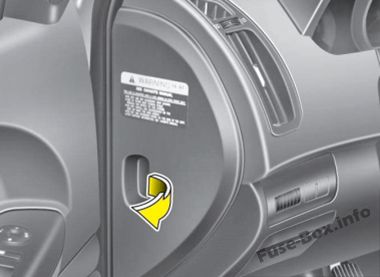

Автомобили с правым рулем
Приборная доска

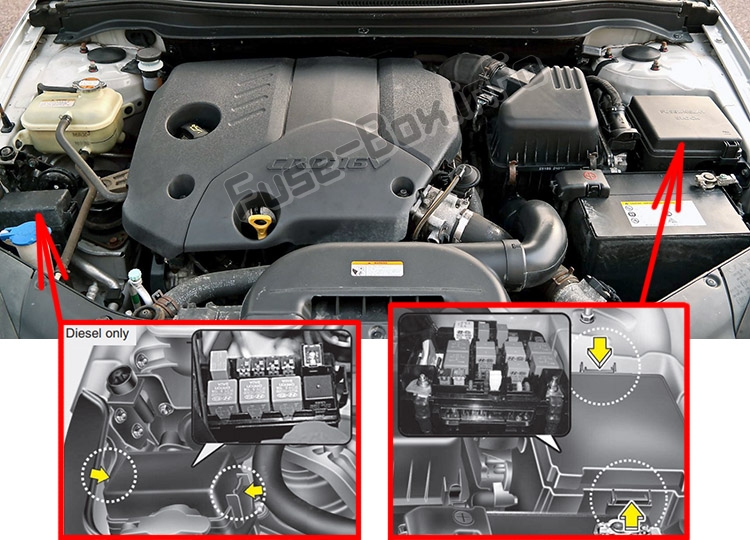

Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Моторного отсека

Назначение предохранителей на панели приборов

Описание	Номинал, Ампер	Защищенный компонент
НАЧАЛО	10A	Соленоид пускового двигателя
ПО А/КОН	10A	Система кондиционирования воздуха
ГТД ЗЕРКАЛО	10A	Обогрев наружного зеркала заднего вида
СЕАТ ХТР	15A	Подогрев сиденья
А/КОН	10A	Система кондиционирования воздуха
НАЛОБНЫЙ ФОНАРЬ	10A	Фара
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ	25A	Стеклоочиститель (передний)
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	15A	Задний стеклоочиститель
ДХО ВЫКЛ.	-	Дневные ходовые огни выключены
РР противотуманные фары	10A	Противотуманная фара (задняя)
P/WDW (левый)	25A	Электростеклоподъемник (слева)
ЧАСЫ	10A	Часы
C/зажигалка	15A	Зажигалка
ДР ЛОК	20A	Люк, Дверь запирается/отпирается
ДЕИЛЬЕР	15A	Передний антиобледенитель
STOP	15A	Выключатель стоп-сигнала
КОМНАТА LP	15A	Комнатная лампа
АУДИО	15A	Аудио, Путевой компьютер
Т/КРЫШКА	15A	Задняя дверь, Складное зеркало
БЕЗОПАСНОСТЬ P/WDW RH	25A	Стеклоподъемник безопасности (справа)
БЕЗОПАСНОСТЬ P/WDW LH	25A	Стеклоподъемник безопасности (слева)
P/WDW(RH)	25A	Электростеклоподъемник (справа)
Р/ВЫХОД	15A	Розетка
T/SIG	10A	Модуль переключения
A/СУМКА ИНД.	10A	Индикатор подушки безопасности
КЛАСТЕР	10A	Кластер, TPMS
СУМКА	15A	Воздушная подушка
ХВОСТ ПРАВЫЙ	10A	Задний фонарь (справа)
ХВОСТ ЛЕВЫЙ	10A	Задний фонарь (левый)
MDPS	15A	Рулевое управление с электроприводом
RR_P/ВЫХОД	15A	Задняя розетка

Назначение предохранителей в моторном отсеке

Описание	Номинал, Ампер	Защищенный компонент
B+ 2	50A	Распределительная коробка I / P (S / ROOF 20A, ДР ЛОК 20A, STOP 15A, T / LID 15A, разъем питания - КОМНАТА 10A, АУДИО 15A, ДЕИЛЬЕР 15A, RR P / OUTLET 15A)
B+ 1	50A	Распределительная коробка I/P (реле — электрические стеклоподъемники, предохранитель — P/WDW LH 25A, P/WDW RH 25A, HAZARD 15A), РР противотуманные фары 10A, реле — задний фонарь, предохранитель — ХВОСТ ЛЕВЫЙ 10, ХВОСТ ПРАВЫЙ 10A)
С/ВЕНТИЛЯТОР	40A	Реле C/вентилятора (высокий уровень), реле C/вентилятора (низкий уровень)
ALT	150A	Генератор
АБС 2	20A	Модуль управления ABS, модуль управления ESP
АБС 1	40A	Модуль управления ABS, модуль управления ESP
RR HTD	40A	Распределительная коробка I/P (RR HTD RLY)
ВОЗДУХОДУВКА	40A	Двигатель вентилятора
MDPS	80A	Модуль рулевого управления с электроприводом
ИГН 2	40A	Замок зажигания (IG2, СТАРТ)
ЭБУ 4	20A	ЭБУ, ИСА, ЕГР
F/НАСОС	15A	Реле топливного насоса
IGN 1	30A	Замок зажигания (IG1. ACC)
H/LP	20A	Головной фонарь (высокий)
Ф/туман	15A	Передний туман
HORN	15A	Horn
В/Н НЧ ПРАВ.	10A	Фара правая
В/Н Н Н Л Н	10A	Левая фара, комбинация приборов (индикатор ближнего света)
ABS	10A	Модуль управления ABS, модуль управления ESP
ECU	10A	Дизель-TCM, ЭБУ, ТКУ Бензин - ECM, PCM, ECU, PCU
ЭБУ 3	10A	ECU
ЭБУ 2	10A	ECU
ЭБУ 1	30A	Дизель — ECM, ЭБУ, ТКУ Бензин — ECM, PCM, ECU, PCU
INJ	15A	Дизель — электрический привод EGR, привод VGT Бензин — форсунки № 1 — № 4
СНСР 2	15A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
СНСР 1	10A	Дизель — реле кондиционера/кондиционера, реле кондиционера/вентилятора (высокая/низкая), лямбда-зонд, реле воздушного отопителя, иммобилайзер; Бензин — реле кондиционера/кондиционера, реле вентилятора C/вентилятора (высокий/низкий уровень), датчик положения распределительного вала, электромагнитный клапан продувки адсорбера, клапан управления маслом, кислородный датчик вверх/вниз, иммобилайзер
А/КОН	10A	Реле А/Кон
SNSR	10A	ЭБУ, ТКУ
B/UP	10A	Резервная лампа
БАТТ СНСР	10A	Датчик батареи

Только дизельный двигатель:
GLOW	80A	Свечение, Нагреватель воздуха
ПТК ХТР 1	50A	PTC-нагреватель 1
ПТК ХТР 2	50A	PTC-нагреватель 2
ПТК ХТР 3	50A	Нагреватель PTC 3
ТОПЛИВНЫЙ ФИЛЬТР	30A	Топливный фильтр (отопитель)
