Предохранители и реле KIA Carnival (KA4, 2022-2023…)

Схемы относятся к указанным годам и вариантам KIA Carnival (KA4, 2022-2023…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Схема предохранителей KIA Carnival 2021-2023…

Оглавление

Расположение блока предохранителей

Блок предохранителей в салоне

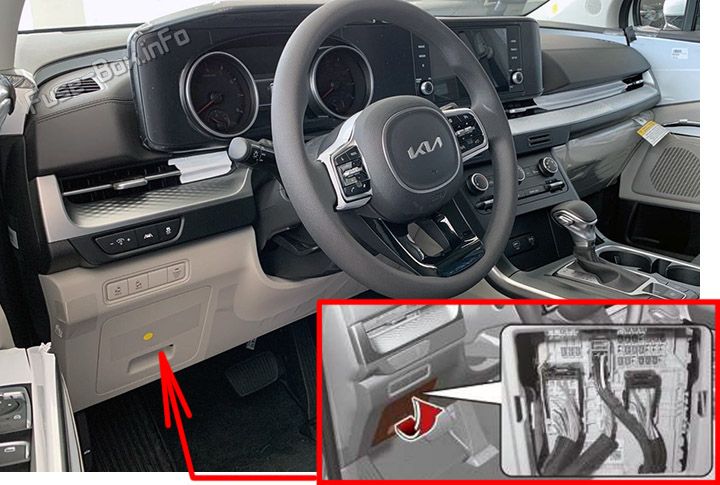

Блок предохранителей расположен в боковой панели со стороны водителя. Откройте крышку панели предохранителей. Блок предохранителей в салоне

Блок предохранителей в моторном отсеке

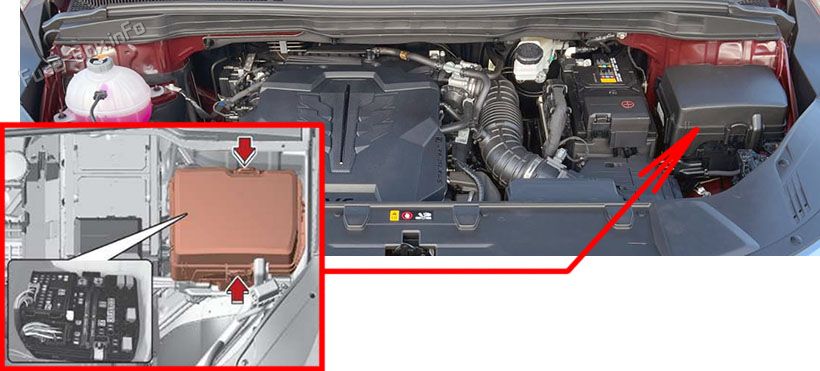

Блок предохранителей находится в моторном отсеке рядом с аккумулятором. Снимите крышку панели предохранителей, нажав на язычок и потянув крышку вверх. Блок предохранителей в моторном отсеке

Схемы блока предохранителей

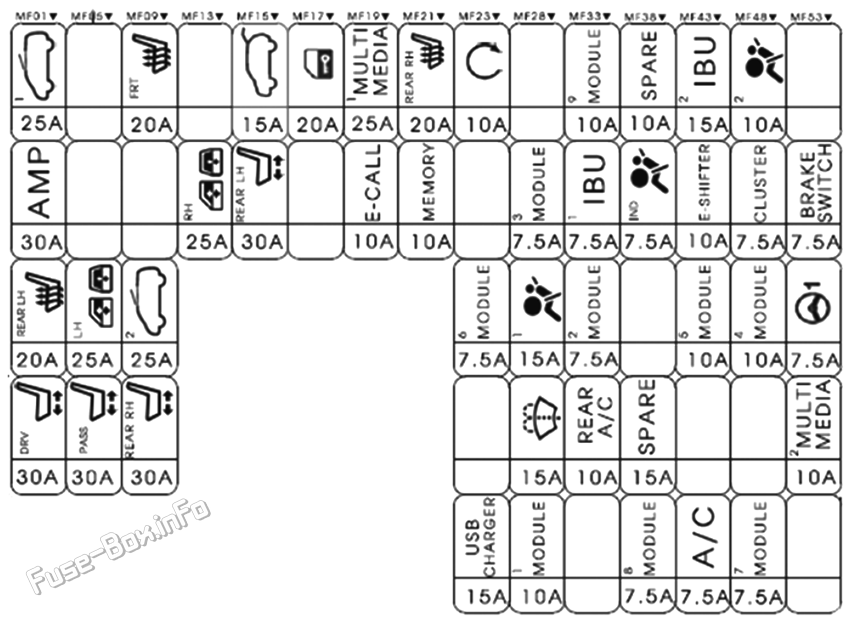

Схема блока предохранителей со стороны водителя

Назначение предохранителей в блоке предохранителей панели приборов (2021-2022 гг.)

№	Amps	Цепь защищена
ЛЮК 1	25A	Мотор переднего люка
AMP	30A	BOSE AMP (Усилитель)
S/ОБОГРЕВАТЕЛЬ (ЗАДНИЙ ЛЕВЫЙ)	20A	Модуль управления вентиляцией воздуха со стороны левой ручки 2-го сиденья, модуль управления подогревом 2-го сиденья
П/СИДЕНЬЕ (ДРВ)	30A	Модуль управления Driver IMS (встроенная система памяти), переключатель сиденья водителя с электроприводом
П/ОКНО (ЛЕВОЕ)	25A	Модуль электрического стеклоподъемника безопасности водителя, переключатель заднего стеклоподъемника, левая сторона ручки, модуль заднего безопасного электрического стеклоподъемника, левая сторона ручки
П/СИДЕНЬЕ (ПРОХОД)	30A	Пассажирский модуль Walk-In, переключатель сиденья пассажира с электроприводом
S/НАГРЕВАТЕЛЬ (ПЕРЕДНИЙ)	20A	Модуль управления передним сиденьем с вентиляцией, модуль управления подогревом переднего сиденья
ЛЮК 2	25A	Мотор заднего люка
P/СИДЕНЬЕ (ЗАДНИЙ ПРАВЫЙ)	30A	Модуль релаксации 2-го сиденья с правой ручкой
П/ОКНО (ПРАВ.)	25A	Выключатель электрического стеклоподъемника пассажира, Модуль электрического стеклоподъемника безопасности пассажира, Выключатель заднего электрического стеклоподъемника с правой стороны, Задний модуль электрического стеклоподъемника безопасности с правой стороны
ЗАДНЯЯ ДВЕРЬ ОТКРЫТА	15A	Реле открытия багажника
P/СИДЕНЬЕ (ЗАДНИЙ ЛЕВЫЙ)	30A	Модуль релаксации 2-го сиденья с левой ручкой
ЗАМОК	20A	Реле замка двери, реле разблокировки двери, ОТКРЫТИЕ ТОПЛИВНОГО ЗАЛИВА
МУЛЬТИМЕДИА 1	25A	Головное устройство аудио, аудио/видео и навигации, предохранитель - МУЛЬТИМЕДИА2
S/HEAT (ЗАДНИЙ ПРАВЫЙ)	20A	Модуль управления подогревом 2-го сиденья, модуль управления вентиляцией воздуха со стороны правой ручки 2-го сиденья
ПАМЯТЬ	10A	Модуль управления передним/задним кондиционером, панель управления передним кондиционером, комбинация приборов, мультимедийный монитор заднего сиденья с левой/правой ручкой, наружное зеркало с электроприводом для водителя/пассажира, модуль управления IMS водителя (встроенная система памяти), модуль задней двери с электроприводом, Датчик предупреждения об обнаружении пассажиров сзади (ROA) № 1 / № 2
НАЧАЛО	10A	Без смарт-ключа: замок зажигания
ЗАРЯДНОЕ УСТРОЙСТВО USB	15A	Зарядное устройство USB для багажа, левая сторона ручки, зарядное устройство USB для багажа, разъем USB на сиденье водителя, разъем USB на пассажирском сиденье
МОДУЛЬ 3	7.5A	IBU (встроенный блок управления кузовом), блок ADAS, камера предупреждения о выходе из полосы движения (LDW), переключатель аварийной площадки, переключатель электрического стояночного тормоза, переключатель передней верхней консоли, индикатор рычага переключения передач автоматической коробки передач, задний радар, левая сторона ручки / правая сторона ручки
ПОДУШКА БЕЗОПАСНОСТИ1	15A	Модуль управления SRS (дополнительной удерживающей системой) (IG1), датчик присутствия пассажира
ШАЙБА	15A	Многофункциональный переключатель (IG2)
МОДУЛЬ 1	10A	IBU (встроенный блок управления кузовом), головное устройство аудио, аудио/видео и навигации, клавиатура, блок ADAS, розетка питания на переднем лотке, левая сторона ручки/правая сторона ручки, AMP (усилитель) (BOSE), мультимедийный монитор на заднем сиденье, левая сторона ручки /Правая ручка
МОДУЛЬ 9	10A	Разъем канала передачи данных, аварийный выключатель, аварийный выключатель, рычаг переключения передач автоматической коробки передач, аварийный выключатель (нижний), модуль двери водителя, модуль релаксации 2-го сиденья с левой/правой ручкой, внешняя ручка двери водителя/пассажира, дверь водителя/пассажира Антенна на внешней ручке
МСБ 1	7.5A	IBU (встроенный блок управления кузовом) (IG1)
МОДУЛЬ 2	7.5A	Выключатель стоп-сигнала
ЗАДНИЙ КОНДИЦИОНЕР	10A	Модуль управления задним кондиционером, соединительный блок E/R (реле заднего вентилятора)
A/СУМКА ИНД.	7.5A	Прибор Ouster, ПОДУШКА БЕЗОПАСНОСТИ (КОНТРОЛЬНАЯ ЛАМПА)
МОДУЛЬ 8	7.5A	Модуль инвертора переменного тока, инвертор переменного тока (задний/багажник), соединительный блок E/R (реле W/S с подогревом стекла 1/2), модуль управления передним сиденьем с вентиляцией, модуль управления вентиляцией со стороны левой ручки второго сиденья/со стороны правой ручки, Модуль управления подогревом 2-го сиденья, модуль релаксации 2-го сиденья с левой ручкой/правой ручкой
IBU2	15A	IBU (встроенный блок управления кузовом) (B+)
Э-ШИФТЕР	10A	С SBW: Переключатель рычага переключения передач с электронной автоматической коробкой передач
МОДУЛЬ 5	10A	Индикатор потолочной консоли
A/C	7.5A	Модуль управления передним кондиционером, панель управления передним кондиционером
ПОДУШКА БЕЗОПАСНОСТИ 2	10A	Модуль управления SRS (дополнительная система пассивной безопасности) (B+)
КЛАСТЕР	7.5A	Комбинация приборов (IG1)
МОДУЛЬ 4	10A	Разъем канала передачи данных, головное устройство аудио, аудио/видео и навигации, клавиатура, беспроводное зарядное устройство, электрохромное зеркало, модуль управления передним/задним кондиционером, панель управления передним кондиционером, переключатель заднего стеклоподъемника, левая сторона ручки/правая сторона ручки, правая сторона Сторона рукоятки Потолочная консоль, задний предохранительный переключатель стеклоподъемника Левая сторона ручки/правая сторона ручки, модуль управления IMS (встроенная система памяти) водителя, модуль релаксации 2-го сиденья со стороны левой/правой ручки, модуль управления подогревом переднего сиденья, переднее сиденье с вентиляцией Модуль управления, 2-й модуль управления обогревателем сидений, 2-е сиденье, левая сторона ручки/правая сторона ручки, модуль управления вентиляцией воздуха
МОДУЛЬ 7	7.5A	IBU (встроенный блок управления кузовом) (IG2)
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ	7.5A	IBU (встроенный блок управления кузовным оборудованием), выключатель стоп-сигналов
MDPS	7.5A	Блок MDPS (MDPS (усилитель руля с электроприводом) аналогичен EPS (рулевое управление с электроусилителем)).
МУЛЬТИМЕДИА 2	10A	W/O BOSE AMP: Головное устройство аудио/видео и навигации

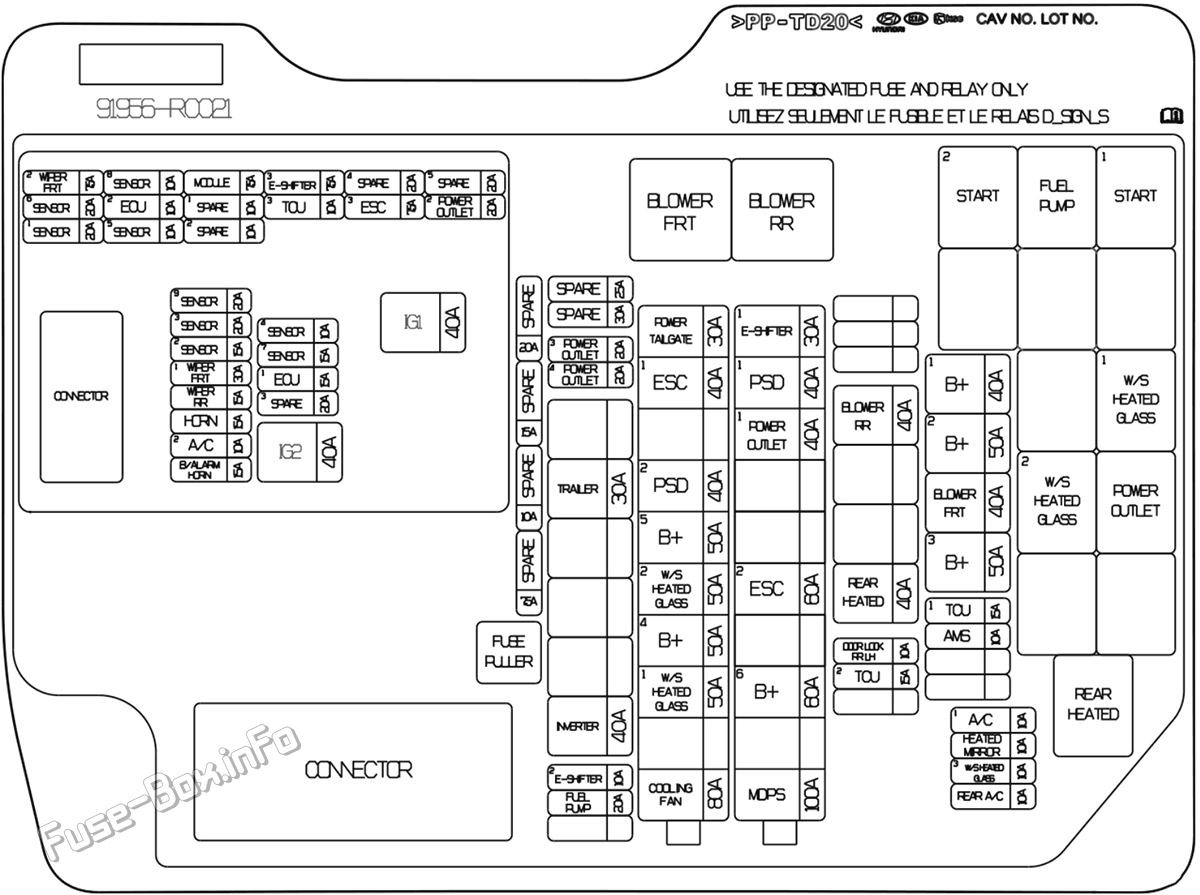

Схема блока предохранителей в моторном отсеке

Назначение предохранителей в блоке предохранителей моторного отсека (2021-2022 гг.)

№	Amps	Цепь защищена
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР	80A	Мотор охлаждающего вентилятора
С ОБОГРЕВАЕМЫМ СТЕКЛОМ 1	50A	W/S Обогрев стекла 1 Реле
B+4	50A	Соединительный блок ICU (предохранитель — ЛЮК 1, AMP, П/ОКНО (ПРАВ.), S/НАГРЕВАТЕЛЬ (ПЕРЕДНИЙ), P/СИДЕНЬЕ (ЗАДНИЙ ЛЕВЫЙ))
С ОБОГРЕВАЕМЫМ СТЕКЛОМ 2	50A	Реле W/S с обогревом стекла2
B+5	50A	Соединительный блок ICU (предохранитель — ЛЮК КРЫШИ 2, P/ОКНО (ЛЕВ), S/ОБОГРЕВ (ЗАДНИЙ ЛЕВЫЙ), P/СИДЕНЬЕ (DRV), P/СИДЕНЬЕ (PASS), P/СИДЕНЬЕ (ЗАДНИЙ ПРАВ))
PSD 2	40A	Модуль раздвижной двери с электроприводом
ESC 1	40A	Модуль ESC (электронный контроль устойчивости)
ЗАДНЯЯ ДВЕРЬ С ЭЛЕКТРОПРИВОДОМ	30A	Модуль задней двери с электроприводом
MDPS	100A	Блок MDPS (усилитель руля с электроприводом - то же, что и EPS).
B+6	60A	Блок печатной платы (реле управления двигателем, реле включения стеклоочистителей, предохранители IG1, IG2, СИГНАЛ B/ЭБУ 1 СИГНАЛА СИГНАЛИЗАЦИИ, A/C2
ЭСК 2	60A	Модуль ESC (электронный контроль устойчивости)
РОЗЕТКА 1	40A	Реле розетки
PSD 1	40A	Модуль раздвижной двери с электроприводом
ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ 1	30A	С SBW: SCU (блок управления переключением передач по проводам)
СЗАДИ С ПОДОГРЕВОМ	40A	ЗАДНИЙ ПОДОГРЕВ Реле
ВОЗДУХОДУВКА ЗАДН.	40A	Реле заднего вентилятора
B+3	50A	Соединительный блок интенсивной терапии (IPS3/IPS4/IPS6/IPS7/IPS8)
ВЕНТИЛЯТОР ПЕРЕДН.	40A	Реле ВЕНТИЛЯТОРА ПЕРЕДН.
B+2	50A	Соединительный блок интенсивной терапии (IPS 1/IPS2/IPS5/IPS9/IPS10)
B+1	40A	Соединительный блок ICU (реле блокировки долговременной нагрузки, предохранитель - ПОДУШКА БЕЗОПАСНОСТИ 2, ЗАПУСК, МОДУЛЬ 9, ЗАДНЯЯ ДВЕРЬ ОТКРЫТА, IBU2, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ЗАМОК ДВЕРИ, S/ОБОГРЕВАТЕЛЬ (ЗАДНИЙ ПРАВ))
ИНВЕРТОР	40A	Модуль инвертора переменного тока
ТРЕЙЛЕР	30A	Соединитель прицепа
ТОПЛИВНЫЙ НАСОС	20A	Реле топливного насоса
Э-ШИФТЕР 2	10A	С SBW: SCU (блок управления переключением передач по проводам), переключатель рычага переключения передач электронной автоматической коробки передач
РОЗЕТКА 4	20A	Задняя розетка
РОЗЕТКА 3	20A	Передняя розетка
TCU2	15A	TCM (модуль управления коробкой передач)
ЗАМОК ЗАДНЕЙ ЛЕВОЙ ДВЕРИ	10A	Блок печатной платы (реле блокировки/разблокировки левой задней двери)
AMS	10A	Датчик батареи
ТКУ 1	15A	TCM (модуль управления коробкой передач)
ЗАДНИЙ КОНДИЦИОНЕР	10A	Модуль управления задним кондиционером
С ОБОГРЕВАЕМЫМ СТЕКЛОМ 3	10A	Модуль управления передним кондиционером, панель управления передним кондиционером
ЗЕРКАЛО С ПОДОГРЕВОМ	10A	Наружное зеркало с электроприводом для водителя/пассажира, модуль управления передним кондиционером, панель управления передним кондиционером
Кондиционер 1	10A	Модуль управления передним кондиционером
IG1	40A	Реле IG1, реле ACC
IG2	40A	Реле IG2, соединительный блок E/R (реле НАЧАЛО 1)
СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 2	7.5A	IBU (интегрированный блок управления кузовом), ECM (блок управления двигателем)
ДАТЧИК 6	20A	ЕСМ (модуль управления двигателем)
ДАТЧИК 1	20A	Катушка зажигания № 1 / № 2 / № 3 / № 4 / № 5 / № 6
ДАТЧИК 8	10A	Не используется
ЭБУ 2	10A	ЕСМ (модуль управления двигателем)
ДАТЧИК 5	10A	Соединительный блок E/R (реле ТОПЛИВНЫЙ НАСОС)
МОДУЛЬ	7.5A	Передний радар
ДАТЧИК 9	20A	ЕСМ (модуль управления двигателем)
ДАТЧИК 3	20A	ЕСМ (модуль управления двигателем)
ДАТЧИК 2	15A	Кислородный датчик №3
СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 1	30A	Реле переднего стеклоочистителя (низкий уровень), электродвигатель переднего стеклоочистителя
СТЕКЛООЧИСТИТЕЛЬ ЗАДН.	15A	Реле заднего стеклоочистителя, двигатель заднего стеклоочистителя
HORN	15A	Реле звукового сигнала
A/C2	10A	Реле компрессора кондиционера
B/СИГНАЛ СИГНАЛА	15A	Реле звукового сигнала охранной сигнализации
ЭЛЕКТРОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ 3	7.5A	С SBW: SCU (блок управления переключением передач по проводам)
ТЦУ 3	10A	TCM (модуль управления коробкой передач)
ДАТЧИК 4	10A	Реле компрессора кондиционера, двигатель охлаждающего вентилятора, кислородный датчик № 1 / № 2 / № 4, электромагнитный клапан управления продувкой, клапан закрытия адсорбера, электромагнитный клапан регулируемого масляного насоса, электромагнитный клапан регулируемого впуска, клапан управления маслом № 1 / № 2 / № 3 /#4 (впуск/выпуск)
ДАТЧИК 7	15A	Инжектор № 1 / № 2 / № 3 / № 4 / № 5 / № 6 (MPI)
ЭБУ 1	15A	ЕСМ (модуль управления двигателем)
ЭСК 3	7.5A	Модуль ESC (электронный контроль устойчивости)
РОЗЕТКА 2	20A	Розетка для багажа
