Предохранители и реле KIA Carens (UN, 2007-2013)
Схемы относятся к указанным годам и вариантам KIA Carens (UN, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Carens 2007-2013
Предохранители прикуривателя (розетки) в KIA Carens расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» — прикуриватель, «P/ВЫХОД ПЕРЕДН.» — передняя розетка) и в блоке предохранителей моторного отсека (предохранитель «РОЗЕТКА АКК» — задняя розетка).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

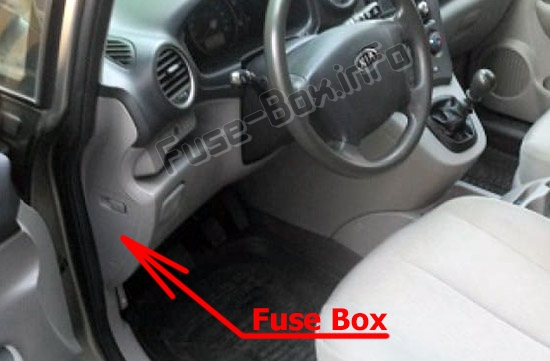

Приборная доска

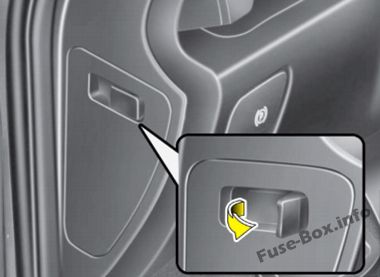

Автомобили с левым рулем

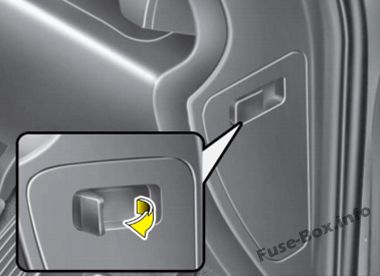

Автомобили с правым рулем

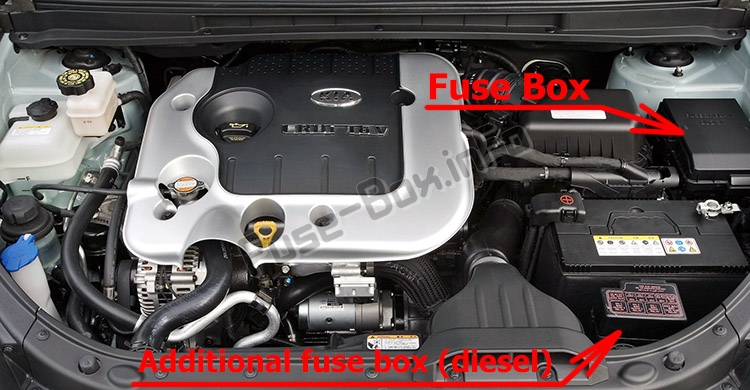

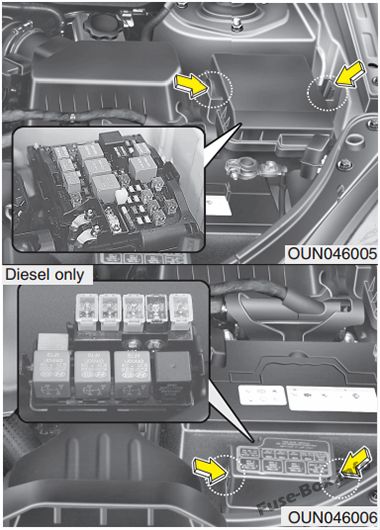

Моторного отсека

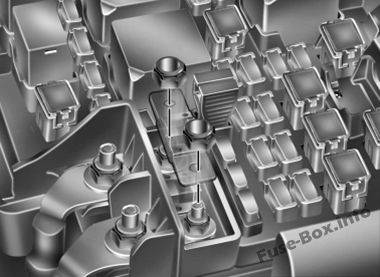

Главный предохранитель

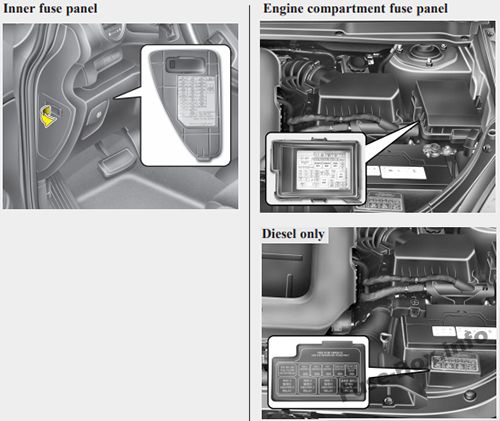

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Назначение предохранителей на панели приборов
Назначение предохранителей на панели приборов
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Аудио |
| ПАМЯТЬ | 15A | BCM, цифровые часы, реле складывания зеркал, комбинация приборов, комнатная лампа, лампа солнцезащитного козырька, дверной сигнализатор, модуль управления кондиционером |
| ЗЕРКАЛО ХТД | 10A | Электродвигатель наружного зеркала заднего вида и обогреватель, модуль управления кондиционером |
| СУМКА | 15A | Модуль управления SRS |
| Д/ЧАСЫ | 10A | Выключатель наружного зеркала с электроприводом, аудиосистема, BCM, цифровые часы, модуль управления замком банкомата |
| С ДЕИЛЬЕРОМ | 15A | Реле обогревателя ветрового стекла |
| КЛАСТЕР | 10A | Комбинация приборов, резистор предварительного возбуждения |
| КОНТРОЛЬ | 10A | Цифровые часы, выключатель PAB |
| C/зажигалка | 15A | Зажигалка |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| МОДУЛЬ-1 | 10A | Блок управления блокировкой ключа банкомата, датчик угла поворота руля, приборная панель, звуковой сигнал заднего хода, переключатель ESP, BCM, модуль управления автоматическим освещением |
| P/ВЫХОД ПЕРЕДН. | 20A | Передняя розетка |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| T/SIG | 10A | Аварийный выключатель |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя, многофункциональный переключатель |
| H/LP | 10A | Реле фар, датчик AQS, исполнительный механизм HLLD, реле нагревателя PTC № 2, № 3, реле нагревателя топливного фильтра |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| А/КОН | 10A | Модуль управления кондиционером, реле вентилятора |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Реле стеклоочистителя, электродвигатель стеклоочистителя, многофункциональный переключатель |
| МОДУЛЬ-2 | 10A | Люк, Датчик дождя, Реле подогрева сидений, Электрохромное зеркало, BCM |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ХВОСТ-ПРАВЫЙ | 10A | Правая фара, Правый задний комбинированный фонарь, Лампа номерного знака, Модуль управления ДХО, Подсветка панели приборов |
| Т/ВОРОТА ОТКРЫТЫ | 15A | Выключатель лючка бензобака, реле крышки багажника |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ХВОСТ-ЛЕВЫЙ | 10A | Левая фара, Левый задний комбинированный фонарь, Реле передних противотуманных фар |
| ФРТ ПРОТИВОТУМАННЫЙ | 15A | Реле передних противотуманных фар |
| НАЧАЛО | 10A | Реле охранной сигнализации, катушка пускового реле, переключатель блокировки |
| ДР/БЛОКИРОВКА | 25A | Реле блокировки/отпирания двери |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, Аварийное реле |
| TPMS/RR противотуманные фары | 15A | Реле задних противотуманных фар |
| P/WDW-LH | 25A | Главный переключатель электрического стеклоподъемника, Левый переключатель электрического стеклоподъемника |
| БЛОКИРОВКА АТМ | 10A | Переключатель спортивного режима, разъем канала передачи данных, модуль управления кондиционером, универсальный контрольный разъем |
| P/WDW-RH | 25A | Главный выключатель электрического стеклоподъемника, правый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 30A | Запасной предохранитель |
| БЕЗОПАСНОСТЬ | 25A | Мотор безопасного окна |
| П/СИДЕНЬЕ-ЛЕВОЕ | 30A | Переключатель управления сиденьем водителя с электроприводом |
Назначение предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| И/П Б+ 2 | 40A | Соединительная коробка I/P |
| РЕЛЕ СИГНАЛА | - | Реле звукового сигнала |
| H/LP НИЗКИЙ РЕЛЕ | - | Реле головного света (ближнего света) |
| H/LP ВЫСОКОЕ РЕЛЕ | - | Реле фар (дальнего света) |
| АБС 2 | 40A | Блок управления ABS/ESP |
| DRL | 15A | Модуль управления ДХО |
| HORN | 15A | Реле звукового сигнала, Реле охранного звукового сигнала |
| H/LP НИЗК. | 15A | Реле фар (низкий уровень) |
| F/НАСОС | 20A | Реле топливного насоса |
| H/LP HI | 15A | Реле фар (высокий уровень) |
| ECU | 10A | ТСМ, Генератор, ЕСМ |
| ГЕНЕРАТОР | 125А (бензин) 150А (дизель) | Генератор |
| РЕЛЕ ВЕНТИЛЯТОРА RAD | - | Реле вентилятора радиатора (высокая скорость) |
| РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА РАДИАТОРА | - | Реле вентилятора радиатора (Низкий) |
| F/РЕЛЕ НАСОСА | - | Реле топливного насоса |
| АБС 1 | 40A | Блок управления ABS/ESP |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| MAIN | 30A | Реле управления двигателем |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| П/АМП | 25A | Усилитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| S/КРЫША | 20A | Модуль управления люком |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| РАД ВЕНТИЛЯТОР | 40A | Реле вентилятора радиатора |
| PCU | 10A | Генератор импульсов, ECM, реле вентилятора радиатора, выключатель стоп-сигналов, датчик содержания в топливе воды |
| ABS | 10A | Блок управления ABS/ESP, многоцелевой контрольный разъем |
| S/теплее | 20A | Реле обогрева сиденья |
| ATM | 20A | Реле управления банкоматом |
| TAIL | 20A | Реле задних фонарей |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | 10A | Датчик скорости автомобиля, выключатель фонарей заднего хода, переключатель диапазонов коробки передач |
| РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ | - | Реле стеклоочистителя |
| ГЛАВНОЕ РЕЛЕ | - | Главное реле |
| RR HTD | 40A | Реле заднего обогревателя |
| IGN 1 | 40A | Замок зажигания (ACC, IG1) |
| И/П Б+ 1 | 30A | Соединительная коробка I/P |
| РОЗЕТКА АКК | 20A | Задняя розетка |
| А/КОН | 10A | Реле кондиционера |
| СТАРТ РЕЛЕ | - | Пусковое реле |
| ЭБУ-1 | 20A | ECM |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания (бензин) |
| СНСР3 | 15A | Реле кондиционера, форсунка, лямбда-зонд, привод VGT, реле вентилятора радиатора, выключатель остановки (линия проверки тормозов) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| РЕЛЕ ПОДКЛЮЧЕНИЯ АТМ | - | Реле управления банкоматом |
| ШУНТНОЕ РЕЛЕ | - | Шунтирующее реле |
| ИГН 2 | 30A | Замок зажигания (IG2, СТАРТ), пусковое реле |
| РЕЛЕ А/КОН | - | Реле кондиционера |
| СНСР2 | 15A | Реле топливного насоса, датчик кислорода, исполнительный механизм EGR, реле свечи накаливания, реле нагревателя PTC №1 |
| СНСР 1 | 15A | Блок управления иммобилайзером, датчик положения распредвала, датчик массового расхода воздуха, клапан управления маслом, электромагнитный клапан продувки адсорбера, привод управления холостым ходом, привод электронного управления дроссельной заслонкой |
| Только дизельный двигатель: | ||
| РЕЛЕ СВЕЧИ ЗАКАЛА | - | Реле свечи накаливания |
| РЕЛЕ НАГРЕВАТЕЛЯ PTC №1 | - | Реле нагревателя PTC №1 |
| РЕЛЕ НАГРЕВАТЕЛЯ PTC №2 | - | Реле нагревателя PTC №2 |
| РЕЛЕ НАГРЕВАТЕЛЯ PTC №3 | - | Реле нагревателя PTC №3 |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА | 30A | Реле подогрева топливного фильтра |
| СВЕЧА НАКАЛИВАНИЯ | 80A | Реле свечи накаливания |
| НАГРЕВАТЕЛЬ №1 | 40A | Реле нагревателя PTC №1 |
| НАГРЕВАТЕЛЬ №2 | 40A | Реле нагревателя PTC №2 |
| НАГРЕВАТЕЛЬ №3 | 40A | Реле нагревателя PTC №3 |
| РЕЛЕ ПОДОГРЕВА ТОПЛИВНОГО ФИЛЬТРА | - | Реле подогрева топливного фильтра |
