Предохранители и реле Kia EV6 2022-2023

Схемы относятся к указанным годам и вариантам Kia EV6 2022-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.



Электрический кроссовер KIA EV6 выпускается с 2021 года. В этой статье представлены схемы блоков предохранителей для KIA EV6 2021, 2022, 2023, 2024 и 2025 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.

Схема предохранителей KIA EV6

KIA EV6 (2022-2023)

KIA EV6 (2025)

Блок предохранителей в салоне

Расположение блока предохранителей

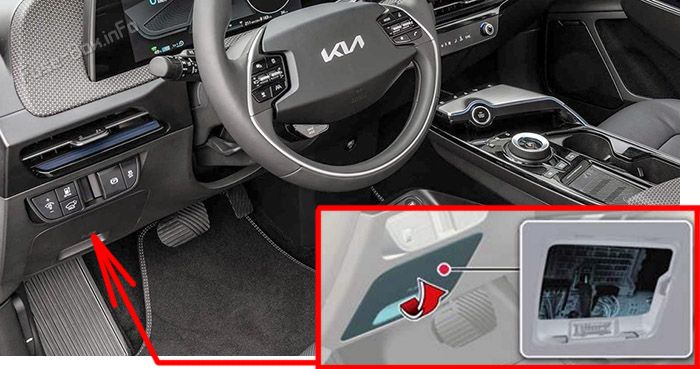

Предохранители расположены за крышкой со стороны водителя.Location of the fuses in the passenger compartment: KIA EV6 (2021, 2022, 2023..)

Схема блока предохранителей

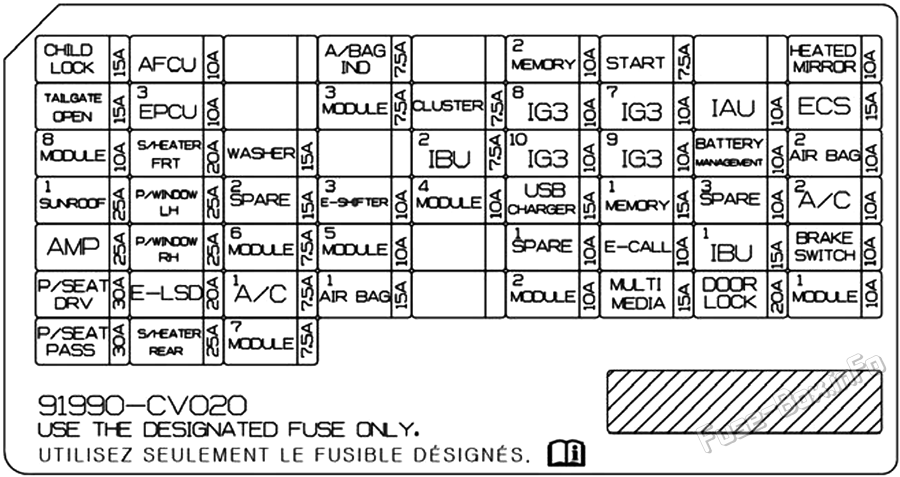

Instrument panel fuse box diagram: KIA EV6 (2021, 2022, 2023..)

Назначение предохранителей в панели приборов
ИмяНоминалОхраняемый контур
CHILD LOCK15AРеле детского шлюза, детское отключение
AFCU20AAFCU
A/BAG IND7.5Aпотолочная консоль
MEMORY210AADP, дисплей головы вверх,ADS Единица
START7.5AVCU, IBU
TAILGATE OPEN15AПодъемная защелка
EPCU 310AЗадний вход
MODULE37.5AМультифункциональный переключатель,IBU, выключатель стоп-сигналов, модуль двери водителя
CLUSTER7.5AОтображение головы, блок приборов
IG3 810AV2L Подразделение,ICCU, VCMS, SCU, задний электронный насос для масляных работ,CDM
IG3 710Aдатчик температуры в автомобиле, головная группа по вопросам навигации, A/V/C PTC Теплонагреватель, модуль управления A/C, блок приборов, индикатор зарядки
IAU10AВодитель/пассажирская дверь снаружи
ECS15AНе используется
MODULE810AМодуль сидений с мощностью водителя/пассажира, ручной переключатель сидений
S/HEATER FRT20AМодуль управления сиденьями с передней вентиляцией воздуха, модуль управления передним подогревом сиденья
WASHER15AМногофункциональное переключатель
IBU27.5AIBU
IG3 1010AЗадний инвертер,BMU
IG3 910AНе используется
BATTERY MANAGEMENT10ABMU
AIR BAG210ASRS Модуль управления
SUN ROOF125AГруппа контроля за подвесными крышами (Glas/Roller)
P/WINDOW LH25AМодуль " Водитель: окно ", " Задний переключатель "LH
SPARE2 (IG2)15AНе используется
E-SHIFTER310AЭлектронный ATM Смена
MODULE410AРадиолокатор спереди/задний угол LH/RH, передний/задний инвертер,ADAS Единица измерения (водитель),VESS Группа, радиолокатор управления смарт-крутящим движением, камера спереди (ADAS), ADAS Единица измерения, переключатель верхней крышки консоля
USB CHARGER15AВодитель/пассажирское сиденье USB Зарядное устройство, передняя часть USB Зарядный соединитель, Универсальный остров UBS Зарядное устройство
MEMORY115AICU Блок предохранителей (срабатывание памяти 2), блок приборов, модуль управления A/C, лампа с консолем (верхняя/низшая), переключатель этажа, лампа с помощью датчика/пассажира, задняя дверь LH/RH, Группа приборов, лампа с падовым мудом LH/RH, Группа по вопросам освещения
SPARE3 (B+)10AНе используется
A/C210AМодуль управления A/C, высокоточный клапан, клапан холодильников No 1/#2, блок перегородок P/R (реле),BSA Холодильник No 1, A/C
AMP25AAMP
P/WINDOW RH25AМодуль окна для обеспечения безопасности пассажиров, переключатель для измерения задней мощности RH
MODULE67.5AIBU
MODULE510AСоединитель данных, электрохромное зеркало,ADP, A/V и Навигационная команда, переключатель на катаклизм,AMP, модуль управления сиденьями с передней вентиляцией воздуха, модуль управления подогревами переднего сиденья, беспроводной зарядный аппарат смартфона, модуль сиденья с мощностью водителя/пассажира, модуль управления подогрева сиденьями сзади, переключатель,
SPARE1 (ACC)10AНе используется
E-CALL10AНе используется
IBU115AIBU
BRAKE SWITCH10Aвыключатель стоп-сигналов,IBU
P/SEAT DRV30AМощный переключатель сиденья водителя, модуль сиденья с механической мощностью (с IMS)
E-LSD20AНе используется
A/C17.5AМодуль управления A/C
AIR BAG115ASRS Модуль управления
MODULE210AAMP, ADP, P/E Сегментный блок (розетка питания Реле),IBU, ADAS Группа, A/V и Навигационная клавиатура, A/V и Группа
MULTIMEDIA15AГруппа по вопросам судоходства
DOOR LOCK20AЗамок замок, замок отключаю, 2 поворота отпирают
MODULE110AПереключатель аварийных ламп, переключатель многофункционального действия, соединитель данных, датчик дождя, пусковой патрубок,PTG Единица измерения, модуль дверей водителя, водитель/пассажир наружные зеркала
P/SEAT PASS30AМощный переключатель сидений, модуль пассажирских сидений
S/HEATER REAER25AМодуль управления подогревом заднего сиденья
MODULE77.5AНе используется
HEATED MIRROR10AСнаружи зеркала

Блок предохранителей в переднем отсеке

Расположение блока предохранителей

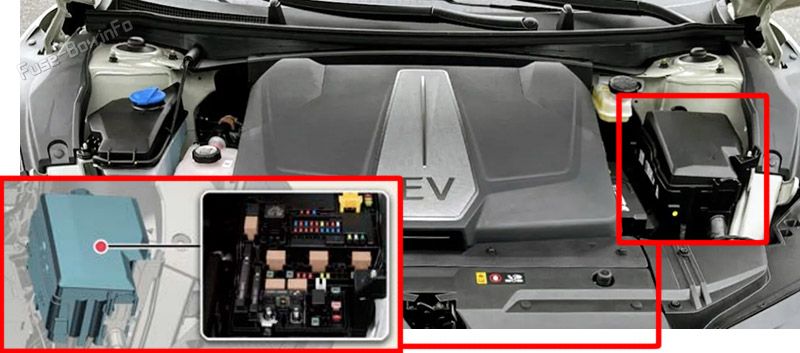

Location of the fuses in the front compartment: KIA EV6 (2021, 2022, 2023..)

Схема блока предохранителей

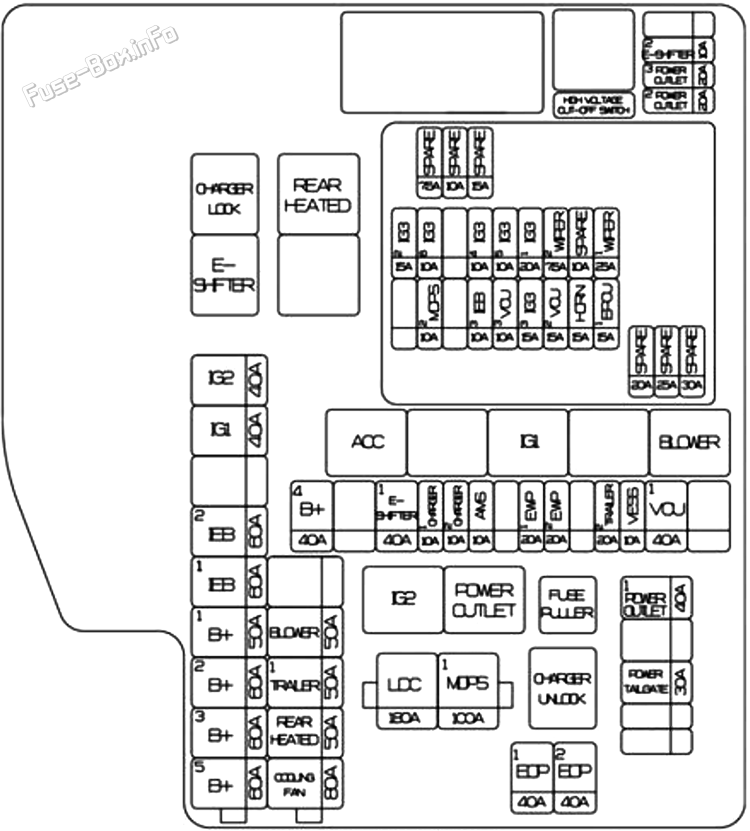

Under-hood fuse box diagram: KIA EV6 (2021, 2022, 2023)

6.7.5 Назначение предохранителей в переднем отсеке
ИмяНоминалОхраняемый контур
LDC180AP/R-блок предохранителей (образец:POWER TAILGATE, EOP1, EOP2, розетка питания 1)
MDPS1100AEPS Единица
B+560APCB Блок (IG3 Главный реле, Фуз:EPCU1, VCU2, WIPER1, HORN)
B+360AICU Подраздел B lock (предохранители:EPCU3, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, AFCU, E-LSD, SUNROOF1, S/HEATER FRT, S/HEATER RR, AMP, MODULE8, TAILGATE OPEN, CHILD LOCK)
B+260AICU Сечение (в клетке) IPS1, PS6, IPS8, IPS9, IPS10)
B+150AICU Сечение (в клетке) IPS2, IPS3, IPS5, IPS7, IPS13)
IEB160AIEB Единица
IEB260AIEB Единица
IG140AР/Р блок перевалки (ACC Реле,IG1 реле)
IG240AР/Р блок перевалки (IG2 реле)
COOLING FAN80AМотор охлаждения
REAR HEATED50AP/R Перегородочный блок (задний подогрев реле)
TRAILER150AКонтейнеры-прицепы
BLOWER50AP/R Блок предохранителей (реле)
B+440AICU Блок предохранителей (долговременная нагрузка на реле, предохранители:IBU1, BRAKE SWITCH, AIR BAG2, A/C2, ECS, BATTERY MANAGEMENT, MODULE1, IAU, резерв 3(B+))
E-SHIFTER140AP/R Перекрестный блок (E-Shifter Relay, Fuse: E-SHIFTER2)
CHARGER110AP/R Запорный блок (замок/заблокировка),ICCU, VCMS
CHARGER210ACDM
AMS10A12В датчик аккумуляторной батареи
EWP120AЭлектронный водяной насос No 1
EWP220AЭлектронный водяной насос No 2
TRAILER220AНе используется
VESS10AVESS Единица
VCU140AVCU
POWER OUTLET140AР/Р блок перевалки (розетка питания реле)
POWER TAILGATE30APTG Единица
EOP140AЗадний электронный насос для масляных насосов
EOP240AПередний электронный насос для нефти (AWD)
E-SHIFTER210AP/R Перекрестный блок (E-Shifter Relay),SCU, Электронный ATM Смена
POWER OUTLET320AСзади розетка питания
POWER OUTLET220AСпереди розетка питания
WIPER125APCB Блок ( " Випер хребет " )
EPCU115AПередний инвертер (AWD)
SPARE10Aрезерв
HORN15APCB Блок (ура)
WIPER27.5AIBU
VCU215AVCU
IG3 120AICU Совпадающий блок (образец:IG3 7, IG3 8, IG3 9, IG310)
IG3 315AЭлектронный водяной насос
IG3 510ABMS Крутой клапан 3Way
VCU310AVCU
IG3 410AПередний инвертер (AWD), Электронный водяной насос No 1, No 2, электронный компрессор A/C
IEB310AIEB Единица
IG3 610AХолодильный вентилятор, передний электронный насос для масляного топлива (AWD)
MDPS210AEPS Единица
IG3 215AVCU
Реле
RLY.1CHARGER LOCK
RLY.2E-SHIFTER
RLY.3REAR HEATED
RLY.5ACC
RLY.7IG1
RLY.9BLOWER
RLY.10IG2
RLY.11POWER OUTLET
RLY.12CHARGER UNLOCK
