Предохранители и реле Kia EV9 2024-2026
Схемы относятся к указанным годам и вариантам Kia EV9 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.

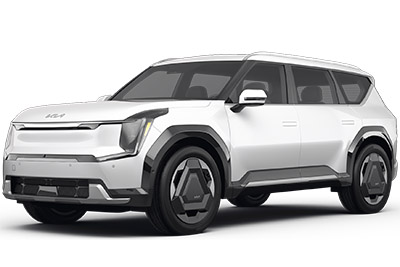

Среднеразмерный электрический кроссовер KIA EV9 выпускается с 2024 года. В этой статье представлены схемы блоков предохранителей для KIA EV9 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA EV9 2024-2026
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

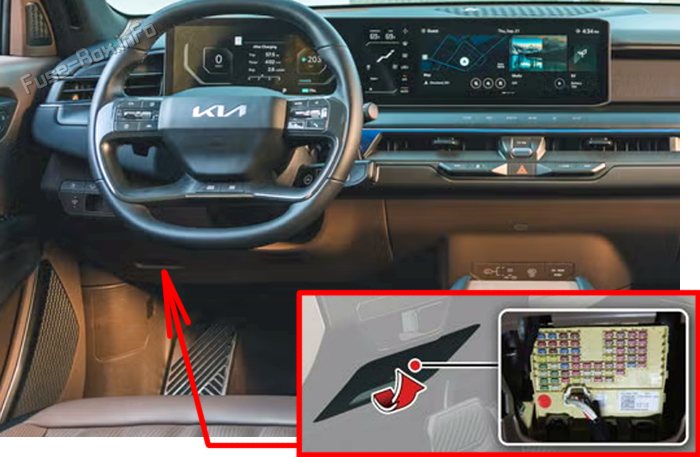

Блок предохранителей в панели приборов
Откройте крышку блока предохранителей.

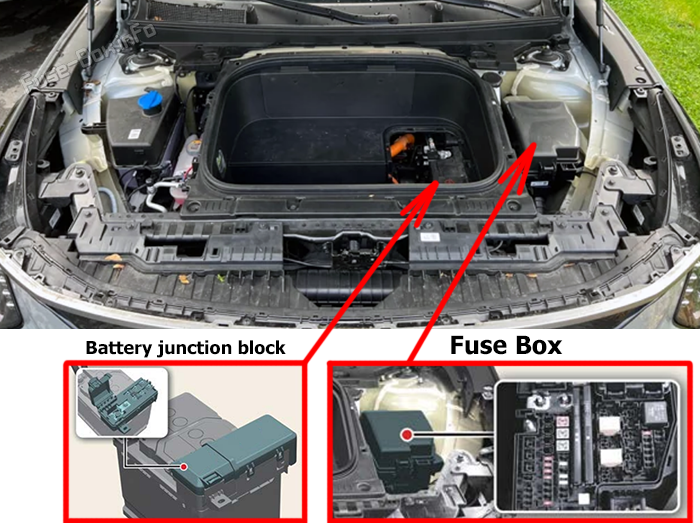

Блок предохранителей в моторном отсеке
Для доступа снимите левую крышку моторного отсека.

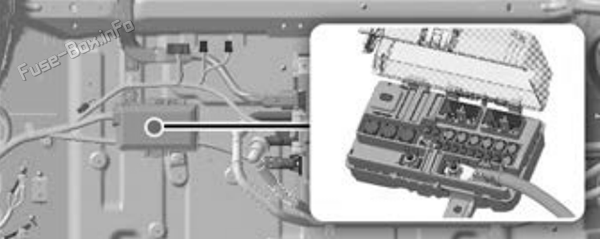

Задний распределительный блок
- Выключите автомобиль и все электрические потребители.
- Снимите крышку в багажном отделении.
- Откройте задний распределительный блок.
- Каждый предохранитель закреплён гайкой. Не снимайте и не устанавливайте предохранители самостоятельно; обратитесь к официальному дилеру Kia.
Схемы блоков предохранителей
Схемы блоков предохранителей
2024, 2025

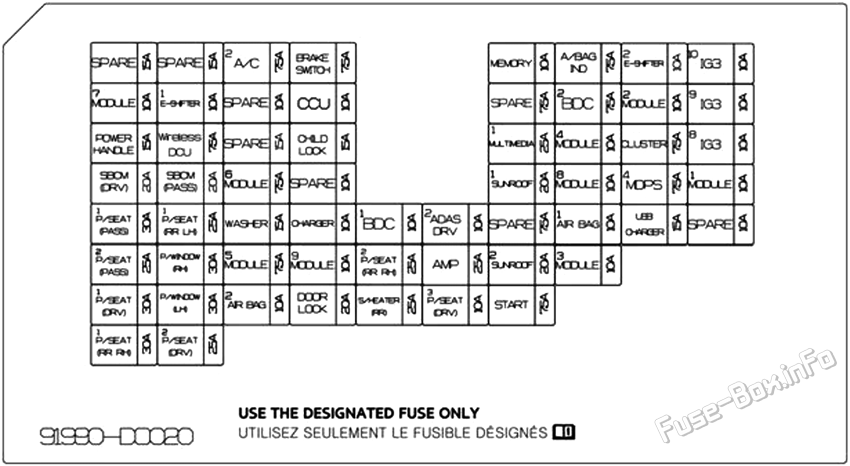

Блок предохранителей в панели приборов Схема
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| SPARE | 15A | Не используется |
| SPARE | 15A | Не используется |
| A/C 2 | 7.5A | DATC (Двухсторонняя автоматическая система регулирования температуры), передняя система управления обогревательным устройством, задняя система отопления |
| BRAKE SWITCH | 7.5A | BDC (Коммутатор домена), выключатель стоп-сигналов |
| MEMORY 1 | 10A | DATC (Двухсторонний автоматический контроль температуры), передний контроль обогревателя, задний обогреватель,ADAS Единица (паркинг),BDC (Контролер по доменам: мощность для предупреждения о прохождении стоянки), блок для подачи фонарей, панель инструментов LH/CTR/RH, лампа " Консольное муд " (верхняя/нижная), лампа " Пассенер ", задняя дверь " Муд "LH/RH, ADP_CONTOROLLER (Акустическая проектная платформа),CDCU (Группа контроля за домиком в Чассисе) |
| A/BAG IND | 7.5A | Над головой унтер-консол Ламп |
| E-SHIFTER 2 | 10A | SCU (Группа по управлению движением попеременно), электронная ATM (Автоматическая передача) |
| IG3 10 | 10A | V2L_SIG (транспортное средство для загрузки сигнала),ICCU (Объединенная группа контроля зарядки),VCMS (Система управления зарядкой транспортных средств),CCU (центральный коммуникационный блок) |
| MODULE 7 | 10A | PTGM (Модуль врат с мощной тягой), задний джунциятонный блок (задний хребет), модуль сиденья водителя/пассажира, второй левый/правый модуль сиденья, третий модуль управления петельным сиденьем, переключатель окна, датчик дождя,CDU (Группа по отображению климата),SCM (Модуль колонки), камера спереди, ICC_UNIT (в кабинском кэм_UNIT), M_F_SW (многофункциональное переключатель),OBD (О диагностике на борту) |
| E-SHIFTER 1 | 10A | Электронный ATM (Автоматическая передача) |
| SPARE | 10A | Не используется |
| CCU | 10A | CCU (центральный коммуникационный блок) |
| MEMORY 2 | 7.5A | Передняя консоли USB Зарядное устройство #1/#2, блок приборов, дисплей головы, передняя консоли (FPM Модуль печати пальца), передняя консоли (WPC Беспроводное зарядное устройство) |
| BDC 2 | 7.5A | BDC (Координатор домена) |
| MODULE 2 | 10A | CCU (центральный коммуникационный блок),DCU (Группа по обеспечению связи данных),RGW (Редундантный вход), остановить переключатель на лампу |
| IG3 9 | 10A | DATC (Двухсторонний автоматический контроль температуры), передний контроль обогревателя, задний обогреватель,CDU (Группа по отображению климата),PTC (Средство измерения температуры) Теплоприбор, датчик температуры внутри автомобиля, задний_HVAC_EXTN, модуль управления сиденьями для пассажиров, модуль управления отопительным устройством заднего сиденья, третий модуль управления сиденьями с мощностью, переключатель сидений водителя (система отопления/Вентиляции/запоминания), переключатель пассажирских сидений (тепло-двигатель/вентиляционный переключатель), переключатель заднего сиденья (нагрев/измерение) |
| POWER HANDLE | 15A | SCM (Модуль рулевой колонки) |
| Беспроводная DCU | 7.5A | DCU (Группа по обеспечению связи с данными) |
| SPARE | 15A | Не используется |
| CHILD LOCK | 15A | Сзади LH/RH Детский замок/отключатель двигателя |
| MULTIMEDIA 1 | 25A | CCNC (система Connected Car Navigation Cockpit) |
| MODULE 4 | 10A | CCNC (система Connected Car Navigation Cockpit),ICC UNIT (В кабинском CamJNIT), l_S_MIRR_DCM (Дигитальный центр Зеркала), l_S_MIRR_ECM (электронное хромическое зеркало),CDU ( Вид на облике Unit), передняя консоли (FPM Модуль печати пальца), передняя консоли (WPC Беспроводное зарядное устройство),OBD (О бортовой диагностике), ADP_CONTROLLER (Акустический процессор), Мощный переключатель сиденья водителя, модуль сиденья водителя,AMP (усилитель) |
| CLUSTER | 7.5A | Блок инструментов, дисплей головы |
| IG3 8 | 10A | CCNC (Connected Car Navigation Cockpit), индикатор зарядки, RGW (шлюз доступа) |
| SBCM DRV | 20A | Водитель модуля управления зоной бокового кузова |
| SBCM PASS | 20A | Модуль управления зоной бокового кузова для пассажиров |
| MODULE 6 | 7.5A | Р/Р Янтонский блок (Лидар-Мошер) LH/RH Реле), модуль головы LH/ RH |
| SPARE | 10A | Не используется |
| SUNROOF 1 | 20A | Передняя часть крыши |
| MODULE 8 | 10A | Переключатель многофункциональной системы, модуль переключателя мощности окна водителя |
| MDPS 4 | 7.5A | MDPS (Руль двигателя) |
| MODULE 1 | 10A | AMP (усилитель), ADP_CONTROLLER (акустический процессор дизайна), P/R Junciton Block (P/R Junciton Block) ACC Реле),BDC (Коммутатор домена),DCU (Группа по обеспечению связи данных),CCU (центральный коммуникационный блок),CCNC (система Connected Car Navigation Cockpit),CCNC Переключатель клавиш,ADAS Единица (паркинг), передняя консоли USB Зарядка |
| P/SEAT PASS 1 | 30A | Мощный переключатель сидений, модуль пассажирских сидений |
| P/SEAT RR LH 1 | 25A | Задний переключатель сидений LH модул заднего сиденья LH |
| WASHER | 15A | Многофункциональное переключатель, модуль интегрированной цепи (спереди/задний реле) |
| CHARGER | 10A | Модуль интегрированной цепи (замок/замок замка замка),ICCU (Объединенная группа контроля зарядки),VCMS (Система управления зарядкой транспортных средств) |
| BDC1 | 10A | BDC (Регулятор домена боди), Ультрауайд-Банд и Блютус с низкой энергией MASTER/SLAVE, Ультрауайд-Банд Франк, Ультрауайд-Банд Фронт LH/RH, с задней стороны LH/RH |
| ADAS DRV 2 | 10A | ADAS_VP (совершенствование систем помощи водителю_обработка данных), HDM_ECU (карта высокого определения) |
| SPARE | 7.5A | Не используется |
| AIR BAG1 | 10A | ACU (Группа по контролю за воздушными мешками),ODS (Система обнаружения пассажиров) |
| USB CHARGER | 15A | Водитель/пассажирское сиденье USB Зарядное устройство, смазка USB Зарядка с левой стороны соединителя/с правой стороны патрубка |
| SPARE | 10A | Не используется |
| P/SEAT PASS 2 | 25A | Мощный переключатель сидений, модуль пассажирских сидений |
| P/WINDOW RH | 30A | Модуль окна питания для обеспечения безопасности пассажиров, задний LH Модуль " Безопасное окно " |
| MODULE 5 | 7.5A | BDC (Координатор домена) |
| MODULE 9 | 10A | Водитель/пассажир снаружи, переключатель с несколькими функциями, цифровой зеркальный монитор водителя/пассажира |
| P/SEAT RR RH 2 | 25A | Сзади RH Расслабляющее двигающее сиденье |
| AMP | 25A | AMP (усилитель) |
| SUNROOF 2 | 20A | Задняя крыша над уровнем грунта |
| MODULE 3 | 10A | Передняя камера,ADAS Вождение ECU, многофункциональное переключатель, HDM_ECU (карта высокого определения),ADAS Единица (паркинг),ADAS_VP (совершенствование систем помощи водителю_обработка данных),SCM (Модуль рулевой колонки), водитель/пассажира цифровой боковой зеркальный монитор, передний/задний инвертер, передний/задний угл LH/RH |
| P/SEAT DRV 1 | 30A | Мощный переключатель сидений водителя, модуль сидений с механической мощностью водителя |
| P/WINDOW LH | 30A | Модуль окна системы обеспечения безопасности водителя, задний RH Модуль " Безопасное окно " |
| AIR BAG 2 | 10A | ACU (Группа по контролю за воздушными мешками) |
| DOOR LOCK | 20A | Водитель/защелка двери для пассажиров, задняя защелка для защелки |
| S/HEATER RR | 25A | Модуль управления подогревом заднего сиденья |
| P/SEAT DRV 3 | 10A | Мощный переключатель сидений водителя, модуль сидений с механической мощностью водителя |
| START | 7.5A | VCU (Группа управления транспортным средством),BDC (Координатор домена) |
| P/SEAT RR RH 1 | 30A | Сзади RH Мощный переключатель сидений, задний RH Модуль сидений с мощностью |
| P/SEAT DRV 2 | 25A | Мощный переключатель сидений водителя, модуль сидений с механической мощностью водителя |

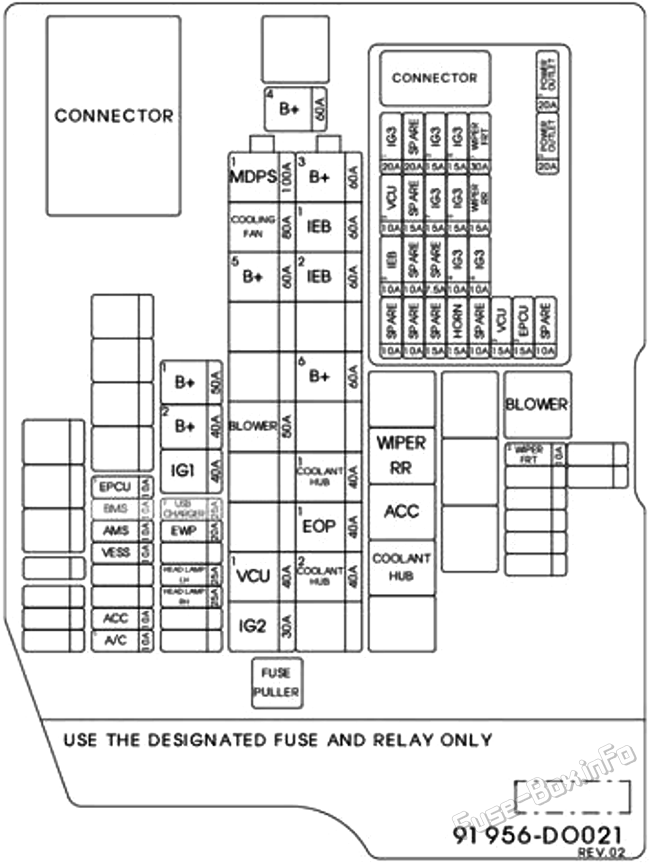

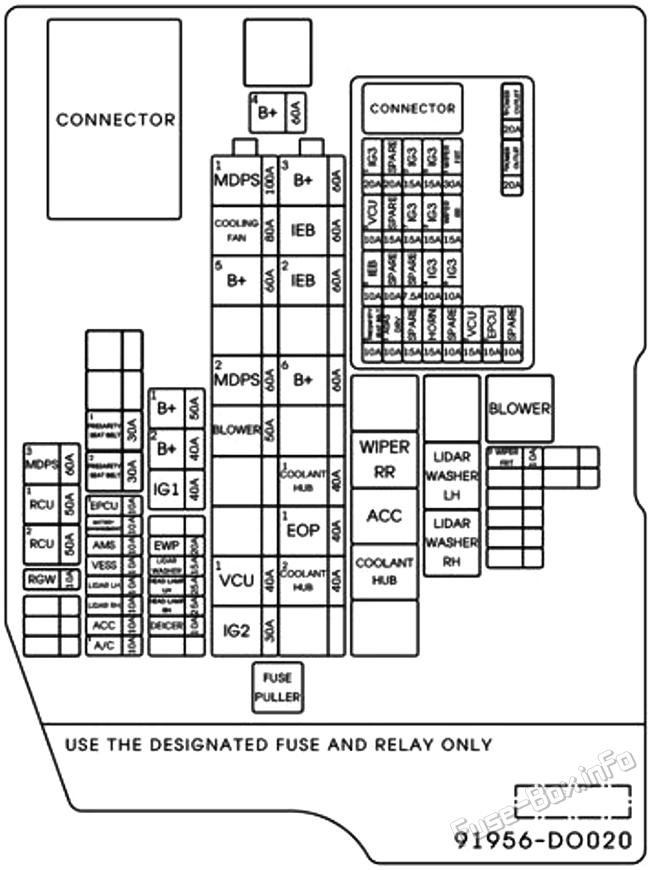

Блок предохранителей в моторном отсеке
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| MDPS 1 | 100A | MDPS Группа (рулевое подразделение по электромоторному приводу) |
| COOLING FAN | 80A | Мотор охлаждения |
| B+5 | 60A | PDC Совпадающий блок (образец:AMP, ADAS DRV2, CHARGER, MODULE9, P/SEAT DRV3, AIR BAG2, SUNROOF1, SUNROOF2) |
| MDPS 2 | 60A | MDPS Группа (рулевое подразделение по электромоторному приводу) |
| BLOWER | 50A | Р/Р Junciton Block ( " Глоубная реле " ) |
| VCU 1 | 40A | VCU (Группа управления транспортными средствами) |
| IG2 | 30A | PCB Блок (IG2 реле) |
| B+3 | 60A | PDC Сегментный блок (образец: P/SEAT DRV1, P/SEAT DRV2, P/SEAT PASS1, P/SEAT PASS2, P/SEAT RR LH, P/SEAT RR RH, P/WINDOW LH, P/WINDOW RH, SBCM DRV, SBCM PASS Беспроводная DCU, E-SHIFTER1, POWER HANDLE, MODULE7) |
| IEB 1 | 60A | IEB UNIT (комплексный электронный модуль торможения) |
| IEB 2 | 60A | IEB UNIT (комплексный электронный модуль торможения) |
| B+6 | 60A | PCB Блок (IG3 Главный реле, Фуз:EPCU2, VCU2, HORN, B/ALARM) |
| COOLANT HUB 1 | 40A | Группа по вождению холодильного оборудования |
| EOP 1 | 40A | Передний насос для электрического масла |
| COOLANT HUB 2 | 40A | Группа по вождению холодильного оборудования |
| B+1 | 50A | PDC Сечение (в клетке) IPS1, IPS4, IPS5, IPS6, IPS7) |
| B+2 | 40A | PDC Сечение (в клетке) IPS11, IPS12) |
| B+4 | 60A | PDC Подраздел B lock (Долгосрочный Лэтч Релай,IPS13, предохранитель:MULTIMEDIA1, MEMORY1, MEMORY2, CHILD LOCK, BDC1, BRAKE SW, CCU, S/HEATER RR, P/SEAT RR RH, DR LOCK, TAILGATE OPEN) |
| PRESAFETY SEAT BELT 1 | 30A | PSB (PRESAFETY SEAT BELT) |
| PRESAFETY SEAT BELT 2 | 30A | PSB (PRESAFETY SEAT BELT) |
| IG1 | 40A | PCB Блок (IG2 реле) |
| LIDAR WASHER | 15A | P/R Junciton Block (Лидар-мейшер-реле) |
| EPCU 1 | 10A | Задний вход |
| AMS | 10A | 12В датчик аккумуляторной батареи |
| VESS | 10A | Виртуальная звуковая система двигателя |
| ACC | 10A | Р/Р Янтонский блок (ACC реле) |
| LIDAR LH | 10A | Лордный угол Лидар LH |
| DEICER | 10A | Задний джунциятонский блок (Deicer Relay) |
| EWP | 20A | Электронный водяной насос |
| A/C 1 | 10A | Кондиционирование воздуха |
| HEADLAMP RH | 25A | Модуль головы RH |
| LIDAR RH | 10A | Лордный угол Лидар RH |
| BATTERY MANAGEMENT | 10A | BMU |
| HEADLAMP LH | 25A | Модуль головы LH |
| WIPER FRT 2 | 10A | BDC (Координатор домена) |
| RCU 1 | 50A | Группа контроля за избытком |
| RCU 2 | 50A | Группа контроля за избытком |
| MDPS 3 | 60A | MDPS Группа (рулевое подразделение по электромоторному приводу) |
| RGW | 10A | Запасной вход |
| EPCU 2 | 15A | Вперед |
| VCU 2 | 15A | VCU (Группа управления транспортными средствами) |
| IG3 1 | 20A | PDC Блок предохранителей (IG3_8, IG3_9,IG3J0) |
| IG3 2 | 15A | SCU (Группа управления движением попеременно), " Лобовый инвертер " |
| IG3 3 | 15A | Электронный водяной насос |
| IG3 4 | 10A | Холодильный вентилятор, передний насос с электрическим маслом, задний насос с электрическим маслом |
| IG3 5 | 15A | Электрический компрессор, 3-й клапан, Р/Р Junciton Block (Водитель в кулинарном узле) |
| IG3 6 | 10A | VCU (Группа управления транспортными средствами) |
| IG3 7 | 15A | Задний инвертер,BMU |
| HORN | 15A | HORN |
| B/ALARM HORN | 15A | Сигнал тревоги |
| WIPER FRT 1 | 30A | PCB Блок ( " Випер хребет " ) |
| WIPER RR | 15A | Р/Р Junciton Block (задний проволочный реле) |
| POWER OUTLET 1 | 20A | Спереди розетка питания (Консоль) |
| POWER OUTLET 2 | 20A | Сзади розетка питания (Сбоку от смазки) LH) |
| IEB 3 | 10A | IEB UNIT (Включенный электронный модуль торможения) |
| VCU 3 | 10A | VCU (Группа управления транспортными средствами) |
| ADAS DRV 1 | 10A | ADAS Вождение ECU |
| PRESAFETY SEAT BELT 3 | 10A | PSB (PRESAFETY SEAT BELT) |

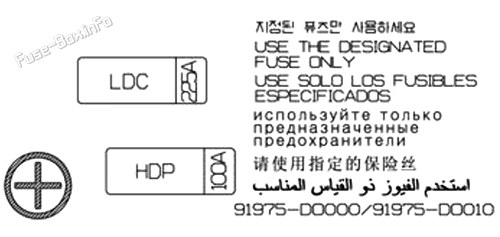

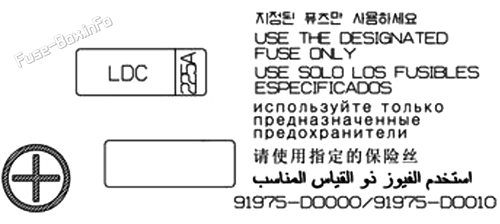

Соединительный блок аккумуляторной батареи

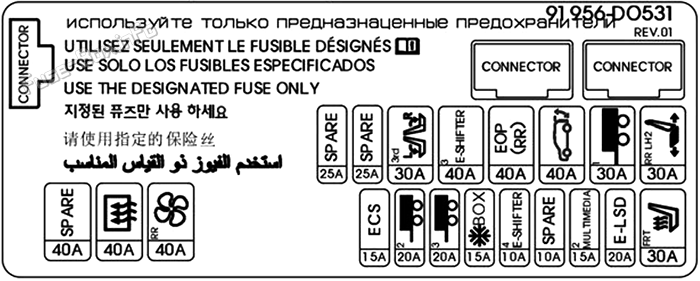

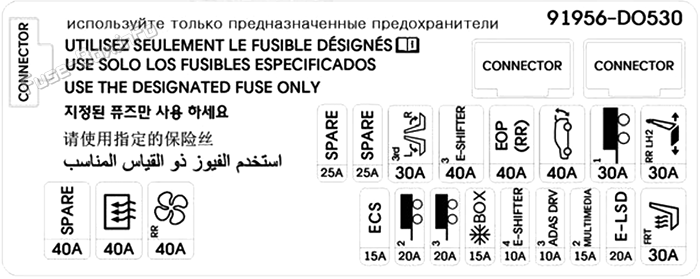

Задний распределительный блок
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| SPARE | 40A | Не используется |
| REAR HEATED | 40A | Подогрев сзади |
| BLOWER (RR) | 40A | Задний датчик |
| SPARE | 25A | Не используется |
| SPARE | 25A | Не используется |
| 3RD ROW SEAT FOLDING | 30A | Третий модуль управления механическими сиденьями |
| E-SHIFTER 3 | 40A | SCU (Группа по управлению движением попеременно) |
| EOP (RR) | 40A | Задний насос для электропитания |
| POWER TAILGATE | 40A | PTGM (Модуль входных врат) |
| TRAILER 1 | 30A | TRAILER |
| P/SEAT (RR LH) 2 | 30A | Сзади LH Мощный переключатель сидений, задний LH Модуль сидений с мощностью |
| ECS | 15A | ECS (электронное контролируемое приостановление) |
| TRAILER 2 | 20A | TRAILER |
| TRAILER 3 | 20A | TRAILER |
| SPARE | 15A | Не используется |
| E-SHIFTER 4 | 10A | SCU (Группа по управлению движением попеременно) |
| ADAS DRV 3 | 10A | ADAS Вождение ECU |
| SPARE | 15A | Не используется |
| E-LSD | 20A | ELSD (Дискриминальное использование электронных слипов) |
| S/HEATER (FRT) | 30A | Модуль управления температурным отопительным устройством водителя/пассажира |
2026

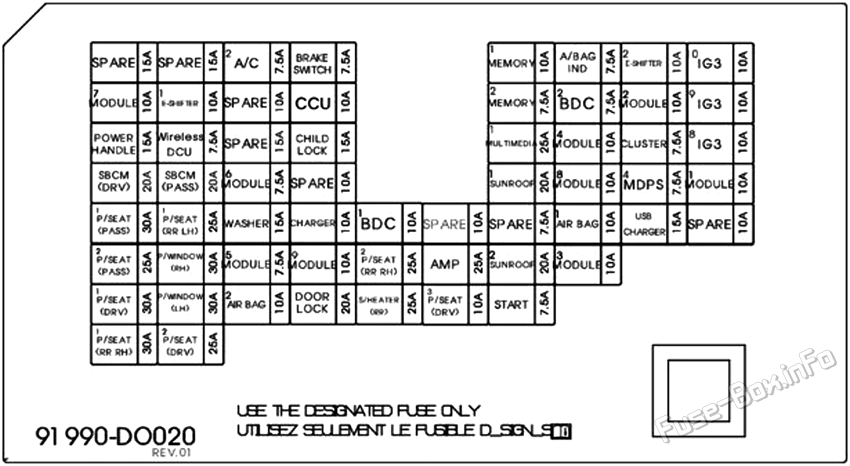

Блок предохранителей в панели приборов Схема
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| SPARE | 15A | Не используется |
| SPARE | 15A | Не используется |
| A/C 2 | 7.5A | DATC (Двухсторонняя автоматическая система регулирования температуры), передняя система управления обогревательным устройством, задняя система отопления |
| BRAKE SWITCH | 7.5A | BDC (Коммутатор домена), выключатель стоп-сигналов |
| MEMORY 1 | 10A | DATC (Двухсторонний автоматический контроль температуры), передний контроль обогревателя, задний обогреватель,ADAS Единица (паркинг),BDC (Бодный Домен) Controller: Питание для предупреждения о расстоянии стоянки), блок для подачи фонарей, панель инструментов LH/CTR/RH, лампа " Консольное муд " (верхняя/нижная), лампа " Пассенер ", задняя дверь " Муд "LH/ RH, ADP CONTROLLER (Акустическая проектная платформа),CDCU (Группа контроля за домиком в Чассисе) |
| A/BAG IND | 7.5A | Над головой унтер-консол Ламп |
| E-SHIFTER 2 | 10A | SCU (Группа по управлению движением попеременно), электронная ATM (Автоматическая передача) |
| IG3 10 | 10A | V2L_SIG (транспортное средство для загрузки сигнала),ICCU (Объединенная группа контроля зарядки),VCMS (Система управления зарядкой транспортных средств),CCU (центральный коммуникационный блок) |
| MODULE 7 | 10A | PTGM (Модуль врат с мощной тягой), задний запорный блок (задний задний зажим), модуль сиденья водителя/пассажира, второй модуль сиденья с левой/права мощности, третий модуль управления сиденьем, переключатель окна, датчик дождя,CDU (Группа по отображению климата),SCM (Модуль с рулевой колонкой), ICC_UNIT (в кабинском Cam_UNIT), M_F_SW (многофункциональное переключатель),OBD (О диагностике на борту) |
| E-SHIFTER 1 | 10A | Электронный ATM (Автоматическая передача) |
| SPARE | 10A | Не используется |
| CCU | 10A | CCU (центральный коммуникационный блок) |
| MEMORY 2 | 7.5A | Передняя консоли USB Зарядное устройство #1/#2, блок приборов, дисплей головы, передняя консоли (FPM Модуль печати пальца), передняя консоли (WPC Беспроводное зарядное устройство) |
| BDC 2 | 7.5A | BDC (Координатор домена) |
| MODULE 2 | 10A | CCU (центральный коммуникационный блок),DCU (Группа связи данных), стоп-сигнальный переключатель |
| IG3 9 | 10A | DATC (Двухсторонний автоматический контроль температуры), передний контроль обогревателя, задний обогреватель,CDU (Группа по отображению климата),PTC (положительный температурный коэффициент) Теплоприбор, датчик температуры внутри автомобиля, задний HVAC EXTN Модуль управления пассажирскими сиденьями, модуль управления сиденьями с подогревом заднего сиденья, модуль управления сиденьями с подогревом, переключатель сидений водителя (тепло-вентиляционная система/система сгнившей памяти), переключатель пассажирских сидений (тепло-вентильный переключатель), задний переключатель сидений (тепло-вентилирующий переключатель) |
| POWER HANDLE | 15A | SCM (Модуль рулевой колонки) |
| Беспроводная DCU | 7.5A | DCU (Группа по обеспечению связи с данными) |
| SPARE | 15A | Не используется |
| CHILD LOCK | 15A | Сзади LH/RH Детский замок/отключатель двигателя |
| MULTIMEDIA 1 | 25A | CCNC (система Connected Car Navigation Cockpit) |
| MODULE 4 | 10A | CCNC (Связанный навигационно-телематический комплекс), ICC_UNIT (В камне) UNIT), I_S_MIR-R_DCM (Дигитальный центр Зеркала), I_S_MIRR_ECM (электронное хромическое зеркало),CDU ( Вид на облике Unit), передняя консоли (FPM Модуль печати пальца), передняя консоли (WPC Беспроводное зарядное устройство),OBD (О бортовой диагностике), ADP_CONTROLLER (Акустический процессор), Мощный переключатель сиденья водителя, модуль сиденья водителя,AMP (усилитель) |
| CLUSTER | 7.5A | Блок инструментов, дисплей головы |
| IG3 8 | 10A | CCNC (система Connected Car Navigation Cockpit) |
| SBCM DRV | 20A | Водитель модуля управления зоной бокового кузова |
| SBCM PASS | 20A | Модуль управления зоной бокового кузова для пассажиров |
| MODULE 6 | 7.5A | Модуль головы LH/RH |
| SPARE | 10A | Не используется |
| SUNROOF 1 | 20A | Передняя часть крыши |
| MODULE 8 | 10A | Переключатель многофункциональной системы, модуль переключателя мощности окна водителя |
| MDPS 4 | 7.5A | MDPS (Руль двигателя) |
| MODULE 1 | 10A | AMP (усилитель), ADP_CONTROLLER (акустический процессор дизайна), P/R Junction Block (P/R) ACC Реле),BDC (Коммутатор домена),DCU (Группа по обеспечению связи данных),CCU (центральный коммуникационный блок),CCNC (система Connected Car Navigation Cockpit),CCNC Переключатель клавиш,ADAS Единица (паркинг), передняя консоли USB Зарядка |
| P/SEAT PASS 1 | 30A | Мощный переключатель сидений, модуль пассажирских сидений |
| P/SEAT RR LH 1 | 25A | Задний переключатель сидений LH модул заднего сиденья LH |
| WASHER | 15A | Переключатель многофункционального |
| CHARGER | 10A | Модуль интегрированной цепи (замок/замок замка замка),ICCU (Объединенная группа контроля зарядки),VCMS (Система управления зарядкой транспортных средств) |
| BDC 1 | 10A | BDC (Регулятор домена боди), Ультрауайд-Банд и Блютус с низкой энергией MASTER/ SLAVE, Ультрауайд-Банд Франк, Ультрауайд-Банд Фронт LH/RH, с задней стороны LH/ RH |
| SPARE | 7.5A | Не используется |
| SPARE | 7.5A | Не используется |
| AIRBAG 1 | 10A | ACU (Группа по контролю за воздушными мешками),ODS (Система обнаружения пассажиров) |
| USB CHARGER | 15A | Водитель/пассажирское сиденье USB Зарядное устройство, смазка USB Зарядка левой стороны соединителя/правой стороны патрубка |
| SPARE | 10A | Не используется |
| P/SEAT PASS 2 | 25A | Мощный переключатель сидений, модуль пассажирских сидений |
| P/WINDOW RH | 30A | Модуль окна питания для обеспечения безопасности пассажиров, задний RH Модуль " Безопасное окно " |
| MODULE 5 | 7.5A | BDC (Координатор домена) |
| MODULE 9 | 10A | Водитель/пассажир снаружи, водитель/пассажирский цифровой экран бокового зеркала |
| P/SEAT RR RH 2 | 25A | Сзади RH Расслабляющее двигающее сиденье |
| AMP | 25A | AMP (усилитель) |
| SUNROOF 2 | 20A | Задняя крыша над уровнем грунта |
| MODULE 3 | 10A | Передняя камера,ADAS Вождение ECU, ADAS Единица (паркинг),SCM (Модуль рулевой колонки), водитель/пассажира цифровой боковой зеркальный монитор, передний/задний инвертер, передний/задний угл Radar LH/RH, CDCU (Косисский блок управления домином) |
| P/SEAT DRV 1 | 30A | Мощный переключатель сидений водителя, модуль сидений с механической мощностью водителя |
| P/WINDOW LH | 30A | Модуль окна системы обеспечения безопасности водителя, задний LH Модуль " Безопасное окно " |
| AIRBAG 2 | 10A | ACU (Группа по контролю за воздушными мешками) |
| DOOR LOCK | 20A | Водитель/защелка двери для пассажиров, задняя защелка для защелки |
| S/HEATER RR | 25A | Модуль управления подогревом заднего сиденья |
| P/SEAT DRV 3 | 10A | Мощный переключатель сидений водителя, модуль сидений с механической мощностью водителя |
| START | 7.5A | VCU (Группа управления транспортным средством),BDC (Координатор домена) |
| P/SEAT RR RH 1 | 30A | Сзади RH Мощный переключатель сидений, задний RH Модуль сидений с мощностью |
| P/SEAT DRV 2 | 25A | Мощный переключатель сидений водителя, модуль сидений с механической мощностью водителя |
Блок предохранителей в моторном отсеке
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| MDPS 1 | 100A | MDPS Группа (рулевое подразделение по электромоторному приводу) |
| COOLING FAN | 80A | Мотор охлаждения |
| B+5 | 60A | PDC Совпадающий блок (образец:AMP, CHARGER, MODULE9, P/SEAT DRV3, AIR BAG2, SUNROOF1, SUNROOF2) |
| BLOWER | 50A | P/R Блок предохранителей (реле) |
| VCU 1 | 40A | VCU (Группа управления транспортными средствами) |
| IG2 | 30A | PCB Блок (IG2 реле) |
| B+3 | 60A | PDC Сегментный блок (образец: P/SEAT DRV1, P/SEAT DRV2, P/SEAT PASS1, P/SEAT PASS2, P/SEAT RR LH, P/SEAT RR RH, P/WINDOW LH, P/WINDOW RH, SBCM DRV, SBCM PASS Беспроводная DCU, E-SHIFTER1, POWER HANDLE, MODULE7) |
| IEB 1 | 60A | IEB UNIT (комплексный электронный модуль торможения) |
| IEB 2 | 60A | IEB UNIT (комплексный электронный модуль торможения) |
| B+6 | 60A | PCB Блок (IG3 Главный реле, Фуз:EPCU2, VCU2, HORN, B/ALARM) |
| COOLANT HUB 1 | 40A | Группа по вождению холодильного оборудования |
| EOP1 | 40A | Передний насос для электрического масла |
| COOLANT HUB 2 | 40A | Группа по вождению холодильного оборудования |
| B+1 | 50A | PDC Сечение (в клетке) IPS1, IPS4, IPS5, IPS6, IPS7) |
| B+2 | 40A | PDC Сечение (в клетке) IPS11, IPS12) |
| B+4 | 60A | PDC Подраздел B lock (Долгосрочный Лэтч Релай,IPS13, предохранитель:MULTIMEDIA1, MEMORY1, MEMORY2, CHILD LOCK, BDC1, BRAKE SW, CCU, S/HEATER RR, P/SEAT RR RH, DR LOCK, TAILGATE OPEN) |
| IG1 | 40A | PCB Блок (IG2 реле) |
| EPCU 1 | 10A | Задний вход |
| AMS | 10A | 12В датчик аккумуляторной батареи |
| VESS | 10A | Виртуальная звуковая система двигателя |
| ACC | 10A | Р/Р блок перевалки (ACC реле) |
| EWP | 20A | Электронный водяной насос |
| A/C 1 | 10A | Кондиционирование воздуха |
| HEAD LAMP RH | 25A | Модуль головы RH |
| BATTERY MANAGEMENT | 10A | BMU |
| HEAD LAMP LH | 25A | Модуль головы LH |
| WIPER FRT 2 | 10A | BDC (Координатор домена) |
| USB CHARGER | 25A | USB Зарядное устройство |
| EPCU 2 | 15A | Вперед |
| VCU 2 | 15A | VCU (Группа управления транспортными средствами) |
| IG3 1 | 20A | PDC Блок предохранителей (IG3_8, IG3_9, IG3_10) |
| IG3 2 | 15A | SCU (Группа управления движением попеременно), передний инвертер |
| IG3 3 | 15A | Электронный водяной насос |
| IG3 4 | 10A | Холодильный вентилятор, передний насос с электрическим маслом, задний насос с электрическим маслом |
| IG3 5 | 15A | Электрический компрессор, 3-й клапан, P/R-блок предохранителей (модуль кузовной электроники водителя) |
| IG3 6 | 10A | VCU (Группа управления транспортными средствами) |
| IG3 7 | 15A | Задний инвертер,BMU |
| HORN | 15A | HORN |
| B/ALARM HORN | 15A | Сигнал тревоги |
| WIPER FRT 1 | 30A | PCB Блок ( " Випер хребет " ) |
| WIPER RR | 15A | P/R Перегородочный блок (задняя проволочная реле) |
| POWER OUTLET 1 | 20A | Спереди розетка питания (Консоль) |
| POWER OUTLET 2 | 20A | Сзади розетка питания (Сбоку от смазки) LH) |
| IEB 3 | 10A | IEB UNIT (комплексный электронный модуль торможения) |
| VCU 3 | 10A | VCU (Группа управления транспортными средствами) |
Соединительный блок аккумуляторной батареи
Задний распределительный блок
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| SPARE | 40A | Не используется |
| REAR HEATED | 40A | Подогрев сзади |
| BLOWER (RR) | 40A | Задний датчик |
| SPARE | 25A | Не используется |
| SPARE | 25A | Не используется |
| 3RD ROW SEAT FOLDING | 30A | Третий модуль управления механическими сиденьями |
| E-SHIFTER 3 | 40A | SCU (Группа по управлению движением попеременно) |
| EOP (RR) | 40A | Задний насос для электропитания |
| POWER TAILGATE | 40A | PTGM (Модуль входных врат) |
| TRAILER 1 | 30A | TRAILER |
| P/SEAT (RR LH) 2 | 30A | Сзади LH Мощный переключатель сидений, задний LH Модуль сидений с мощностью |
| TRAILER 2 | 20A | TRAILER |
| TRAILER 3 | 20A | TRAILER |
| SPARE | 15A | Не используется |
| E-SHIFTER 4 | 10A | SCU (Группа по управлению движением попеременно) |
| SPARE | 10A | Не используется |
| SPARE | 15A | Не используется |
| S/HEATER (FRT) | 30A | Модуль управления температурным отопительным устройством водителя/пассажира |
Дополнительная информация: Kia EV9 2024-2026
Предохранители и реле kia ev9 2024 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
