Предохранители и реле Kia Forte Cerato 2003-2008
Схемы относятся к указанным годам и вариантам Kia Forte Cerato 2003-2008. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.
В этой статье рассматривается KIA Cerato первого поколения, выпускавшийся с 2003 по 2008 год. Здесь представлены схемы блоков предохранителей для KIA Cerato 2004, 2005, 2006, 2007 и 2008 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA Cerato 2003-2008
Предохранители прикуривателя и розетки питания в KIA Cerato расположены в блоке панели приборов. См. предохранители ОВС/LIGHTER” (прикуриватель), ACC/PWR▸ или POWER▸ (розетка питания).
Содержание
Расположение блоков предохранителей
Расположение блоков предохранителей

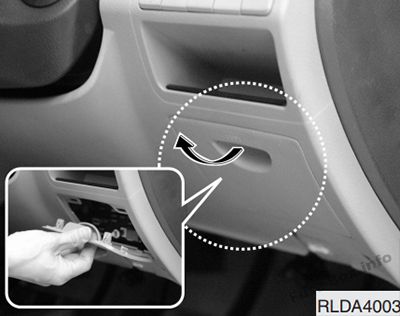

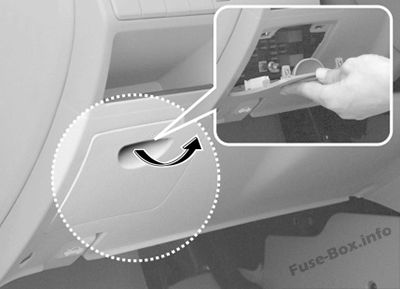

Панель приборов

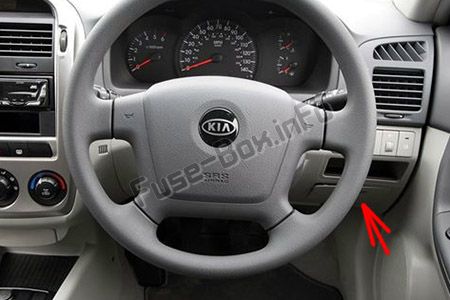

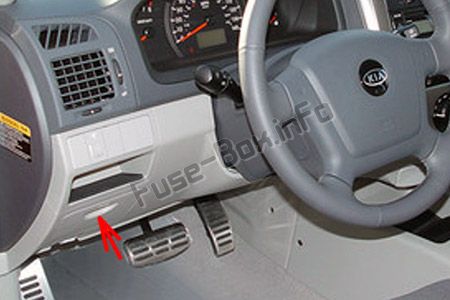

Автомобили с левым рулём
Автомобили с правым рулём

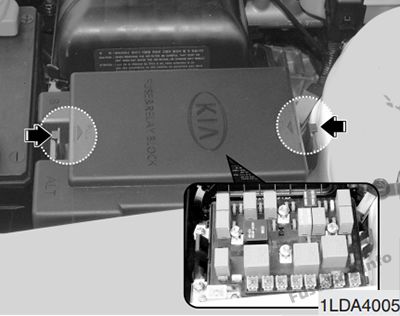

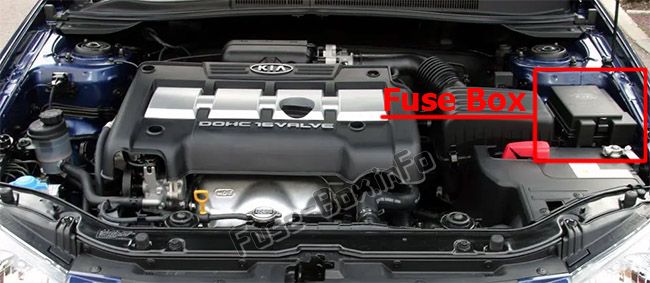

Моторный отсек

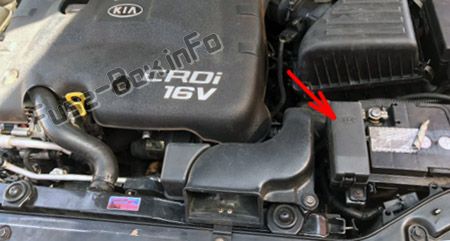

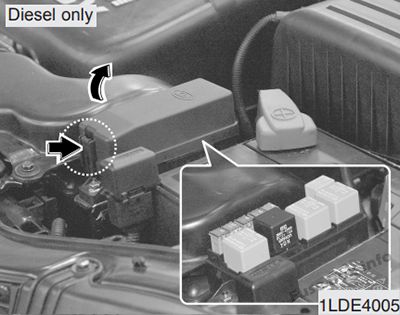

Дополнительный блок предохранителей (только дизельный двигатель)

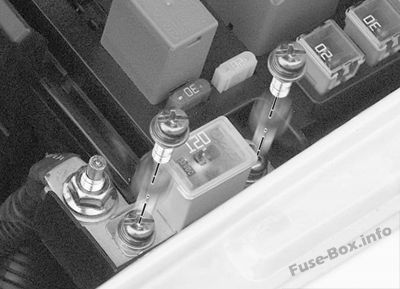

Главный предохранитель
На внутренней стороне крышки блока указаны названия цепей и номиналы предохранителей. Не все приведённые в руководстве описания предохранителей применимы к каждому автомобилю.
Схемы блоков предохранителей
Схемы блоков предохранителей
2004, 2005, 2006

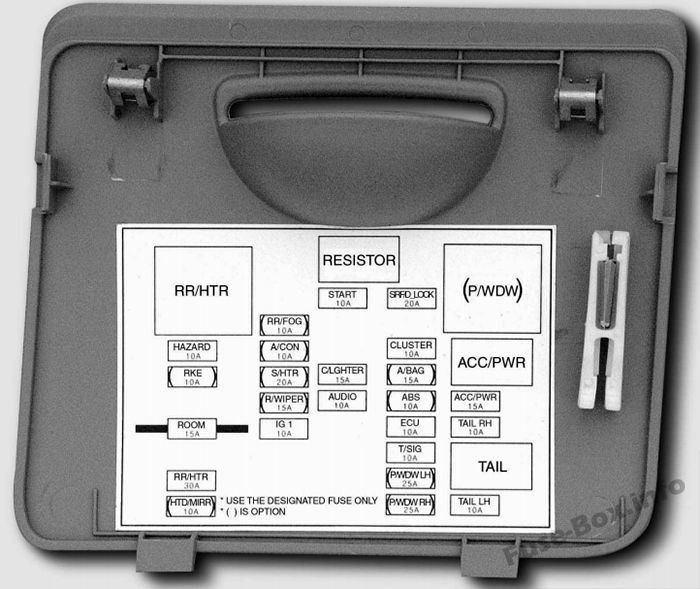

Панель приборов
| Описание | Оценка ампа | Защищенный компонент |
|---|---|---|
| START | 10A | Запуск двигателя |
| SRF/D_LOCK | 20A | Подсветка, дверной замок |
| RR FOG | 10A | Задний противотуманный огонь |
| HAZARD | 10A | Предупреждающий сигнализатор |
| A/CON | 10A | Кондиционер воздуха |
| CLUSTER | 10A | Тематический блок |
| RKE | 10A | Удалённый вход без ключа |
| S/HTR | 20A | Теплее для сидения |
| C/LIGHTER | 15A | прикуриватель |
| A/BAG | 15A | Подушки безопасности |
| R/WIPER | 15A | Задний стеклоочиститель |
| AUDIO | 10A | Звук |
| ABS | 10A | Антиблокировочная тормозная система |
| ACC/PWR | 15A | Дополнительный/мощный розетка |
| ROOM | 15A | Лампа для комнат |
| IGN | 10A | 6.13.1 Зажигание |
| ECU | 10A | 4.3.1 Блок управления двигателем |
| TAIL RH | 10A | Водитель (справа) |
| T/SIG | 10A | Повернуть сигнал |
| RR/HTR | 30A | Дефростер заднего окна |
| P/WDW LH | 25A | Мощность окна (слева) |
| HTD/MIRR | 10A | Наружный обогревательный прибор заднего вида |
| P/WDW RH | 25A | Мощность окна (справа) |
| TAIL LH | 10A | Водитель (слева) |
| RR/HTR | - | Реле для дефростера заднего окна |
| RESISTOR | - | Ресистор |
| P/WDW | - | Реле с электрическим окном |
| ACC/PWR | - | Реле с дополнительным/созвездием |
| TAIL | - | Реле с маяком |

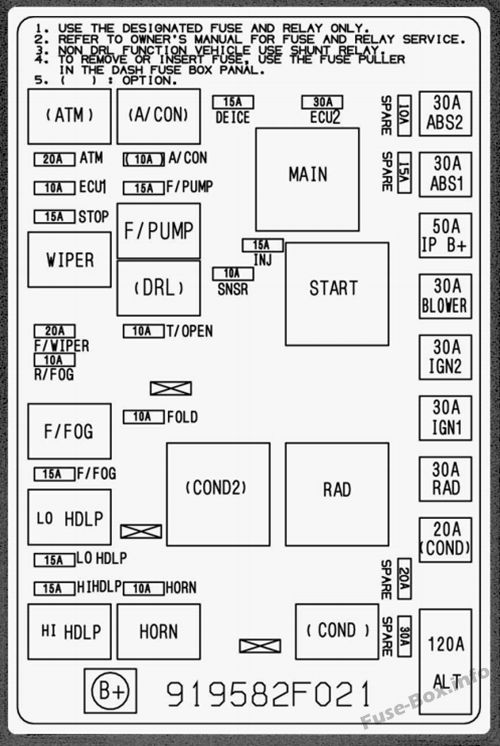

Моторный отсек
| Описание | Оценка ампа | Защищенный компонент |
|---|---|---|
| ATM | 20A | Автоматическое управление трансляцией |
| ECU1 | 10A | 4.3.1 Блок управления двигателем |
| STOP | 15A | Остановить свет |
| F/WIPER | 15A | Передний стеклоочиститель |
| R/FOG | 10A | Задний противотуманный огонь |
| F/FOG | 15A | Передний противотуманный огонь |
| LO HDLP | 15A | Фара (низкая) |
| HI HDLP | 15A | Фара (высокая) |
| A/CON | 10A | Кондиционер воздуха |
| F/PUMP | 15A | Топливный насос |
| T/OPEN | 10A | Отверстие крышки багажника |
| FOLD | 10A | Складываемое снаружи зеркало заднего вида |
| HORN | 10A | Звуковой сигнал |
| DEICE | 15A | Дейсер |
| INJ | 15A | Впрыск |
| SNSR | 10A | O2 датчик |
| ECU2 | 30A | 4.3.1 Блок управления двигателем |
| SPARE | 10A | резерв предохранитель |
| SPARE | 15A | резерв предохранитель |
| SPARE | 20A | резерв предохранитель |
| SPARE | 30A | резерв предохранитель |
| ABS2 | 30A | Антиблокировочная тормозная система |
| ABS1 | 30A | Антиблокировочная тормозная система |
| IP B+ | 50A | В группе B+ |
| BLOWER | 30A | Вытяжка |
| IGN2 | 30A | 6.13.1 Зажигание |
| IGN1 | 30A | 6.13.1 Зажигание |
| RAD | 30A | вентилятор радиатора |
| COND | 20A | Вентилятор Конденсера |
| ALT | 120A (Гаслин) /140A (Дизель) | Переносчик |
| ATM | - | Автоматическое реле управления трансляцией |
| WIPER | - | Реле с сеткой |
| F/FOG | - | Передняя противотуманная фара |
| LO HDLP | - | Реле с подсветкой (низко) |
| HI HDLP | - | Передняя фара (высокая) |
| A/CON | - | Реле кондиционера воздуха |
| F/PUMP | - | Реле топливного насоса |
| DRL | - | Дневной ходовой световой реле |
| COND2 | - | Реле вентилятора Конденсера |
| HORN | - | Реле звукового сигнала |
| MAIN | - | Главное реле |
| START | - | Запустить механический реле |
| RAD | - | вентилятор радиатора реле |
| COND | - | Реле вентилятора Конденсера |

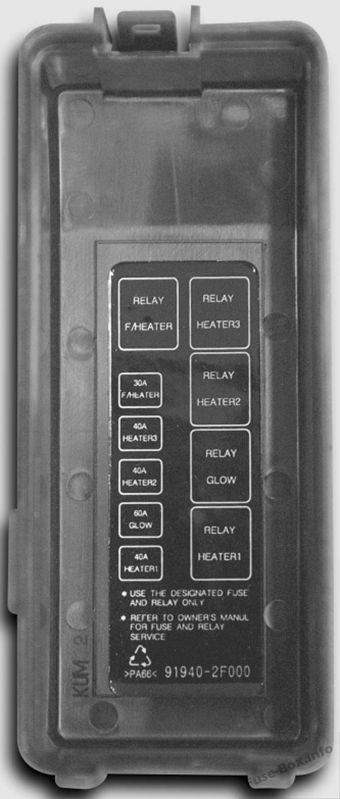

Дополнительный блок предохранителей (только дизельный двигатель)
| Описание | Оценка ампа | Защищенный компонент |
|---|---|---|
| F/H EATER | 30A | Теплонагреватель |
| HEATER 3 | 40A | PTC обогревательный прибор 3 |
| HEATER 2 | 40A | PTC обогревательный прибор 2 |
| GLOW | 60A | Продувочная вилка |
| HEATER 1 | 40A | PTC обогревательный прибор 1 |
| RELAY F/HEATER | - | Реле для обогрева топливных фильтров |
| RELAY HEATER 3 | - | PTC Элеппель для обогрева 3 |
| RELAY HEATER 2 | - | PTC Реле для обогрева 2 |
| RELAY GLOW | - | Реле с проточной пробкой |
| RELAY HEATER 1 | - | PTC Реле для обогрева 1 |
2007, 2008
Панель приборов
| Описание | Оценка ампа | Защищенный компонент |
|---|---|---|
| START | 10A | Запуск двигателя |
| SRF/D_LOCK | 20A | Подсветка, дверной замок |
| RR FOG | 10A | Задний противотуманный огонь |
| HAZARD | 10A | Предупреждающий сигнализатор |
| A/CON | 10A | Кондиционер воздуха |
| CLUSTER | 10A | Тематический блок |
| RKE | 10A | Удалённый вход без ключа |
| S/HTR | 20A | Теплее для сидения |
| C/LIGHTER | 15A | прикуриватель |
| A/BAG | 15A | Подушки безопасности |
| R/WIPER | 15A | Задний стеклоочиститель |
| AUDIO | 10A | Звук |
| ABS | 10A | Антиблокировочная тормозная система |
| POWER | 15A | розетка питания |
| ROOM | 15A | Лампа для комнат |
| IGN | 10A | 6.13.1 Зажигание |
| ECU | 10A | 4.3.1 Блок управления двигателем |
| TAIL RH | 10A | Водитель (справа) |
| T/SIG | 10A | Повернуть сигнал |
| RR/HTR | 30A | Дефростер заднего окна |
| P/WDW LH | 25A | Мощность окна (слева) |
| HTD/MIRR | 10A | Наружный обогревательный прибор заднего вида |
| P/WDW RH | 25A | Мощность окна (справа) |
| TAIL LH | 10A | Водитель (слева) |
| RR/HTR | - | Реле для дефростера заднего окна |
| RESISTOR | - | Ресистор |
| P/WDW | - | Реле с электрическим окном |
| ACC/PWR | - | Реле с дополнительным/созвездием |
| TAIL | - | Реле с маяком |
Моторный отсек
| Описание | Оценка ампа | Защищенный компонент |
|---|---|---|
| ECU1 | 10A | 4.3.1 Блок управления двигателем |
| STOP | 15A | Остановить свет |
| F/WIPER | 20A | Передний стеклоочиститель |
| R/FOG | 10A | Задний противотуманный огонь |
| F/FOG | 15A | Передний противотуманный огонь |
| LO HDLP | 15A | Фара (низкая) |
| HI HDLP | 15A | Фара (высокая) |
| A/CON | 10A | Кондиционер воздуха |
| F/PUMP | 15A | Топливный насос |
| T/OPEN | 10A | Отверстие крышки багажника |
| SAFTY P/WINDOW | 20A | Модуль охранного окна |
| HORN | 10A | Звуковой сигнал |
| INJ | 15A | Инжектор |
| SNSR | 10A | 02 датчик |
| ECU2 | 30A | 4.3.1 Блок управления двигателем |
| SPARE | 10A | резерв предохранитель |
| SPARE | 15A | резерв предохранитель |
| SPARE | 20A | резерв предохранитель |
| SPARE | 30A | резерв предохранитель |
| ABS2 | 30A | Антиблокировочная тормозная система |
| ABS1 | 30A | Антиблокировочная тормозная система |
| IP B+ | 50A | В группе B+ |
| BLOWER | 30A | Вытяжка |
| IGN2 | 30A | 4.7.5 Выключатель зажигания |
| IGN1 | 30A | 4.7.5 Выключатель зажигания |
| RAD | 30A (Гаслин) /40A (Дизель) | вентилятор радиатора |
| COND | 20A | Вентилятор Конденсера |
| ALT | 120A (Гаслин) /140A (Дизель) | Переносчик |
| ATM | - | Автоматическое реле управления трансляцией |
| WIPER | - | Реле с сеткой |
| F/FOG | - | Передняя противотуманная фара |
| LO HDLP | - | Реле с подсветкой (низко) |
| HI HDLP | - | Передняя фара (высокая) |
| A/CON | - | Реле кондиционера воздуха |
| F/PUMP | - | Реле топливного насоса |
| DRL | - | Дневной ходовой световой реле |
| COND2 | - | Реле вентилятора Конденсера |
| HORN | - | Реле звукового сигнала |
| MAIN | - | Главное реле |
| START | - | Запустить механический реле |
| RAD | - | вентилятор радиатора реле |
| COND | - | Реле вентилятора Конденсера |
Дополнительный блок предохранителей (только дизельный двигатель)
| Описание | Оценка ампа | Защищенный компонент |
|---|---|---|
| F/HEATER | 30A | Теплонагреватель |
| HEATER 3 | 40A | PTC обогревательный прибор 3 |
| HEATER 2 | 40A | PTC обогревательный прибор 2 |
| GLOW | 60A | Продувочная вилка |
| HEATER 1 | 40A | PTC обогревательный прибор 1 |
| RELAY F/HEATER | - | Реле для обогрева топливных фильтров |
| RELAY HEATER 3 | - | PTC Элеппель для обогрева 3 |
| RELAY HEATER 2 | - | PTC Реле для обогрева 2 |
| RELAY GLOW | - | Реле с проточной пробкой |
| RELAY HEATER 1 | - | PTC Реле для обогрева 1 |
