Предохранители и реле Kia K4 2025-2026
Схемы относятся к указанным годам и вариантам Kia K4 2025-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.
В этой статье представлены схемы блоков предохранителей для KIA K4 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA K4
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

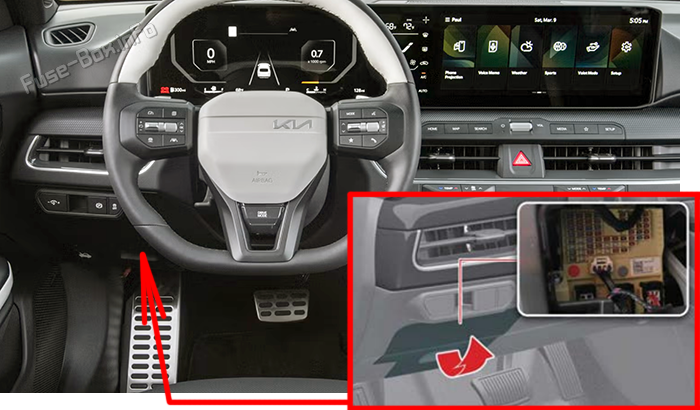

Блок предохранителей в панели приборов
Снимите крышку блока предохранителей.

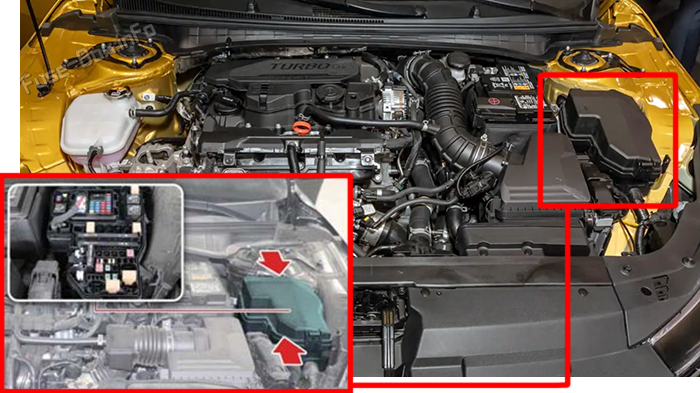

Блок предохранителей в моторном отсеке
Нажмите на фиксатор и потяните крышку блока предохранителей вверх.
Схемы блоков предохранителей
Схемы блоков предохранителей
2025, 2026

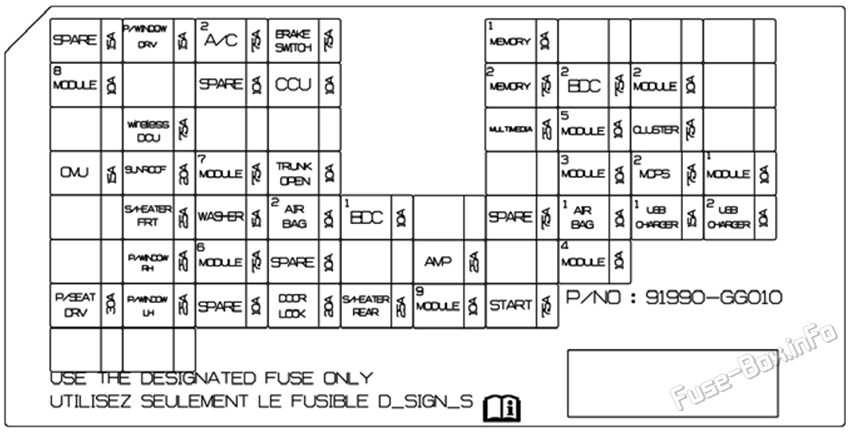

Блок предохранителей в панели приборов Схема
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| A/C 2 | 7.5A | DATC (Общий автоматический контроль температуры)/MTC (ручное регулирование температуры), блок предохранителей моторного отсека PTC (положительный температурный коэффициент) реле PTC-нагревателя 1-2, con-comp (Смартстрим G1.6 Т-ГДi) |
| AIR BAG 1 | 10A | ACU (Air bag Контрольная группа),AIR BAG, ODS (Система обнаружения (группа централизованной связи)) |
| AIR BAG 2 | 10A | ACU (Air bag Контрольная группа),AIR BAG |
| AMP | 25A | AMP (усилитель),LDC (Нижнее напряжение DC-DC Преобразователь) 450 |
| BDC 1 | 10A | BDC (Комментатор домохозяйки), Блютус,UWB Группа,ATM LEVER (AT/CVT/DCT) |
| BDC 2 | 7.5A | BDC (Коммутатор домена),BMS (Система управления аккумуляторами) |
| BRAKE SWITCH | 7.5A | BDC (Коммутатор домена), выключатель стоп-сигналов |
| CCU | 10A | CCU (центральный коммуникационный блок) |
| CLUSTER | 7.5A | Тематический блок |
| DOOR LOCK | 20A | Замок замок, замок отключаю, два поворота отпирают |
| MDPS 2 | 7.5A | MDPS (Руль двигателя) |
| MEMORY 1 | 10A | Тематический блок,MTC ((руководство по регулированию температуры)) DATC (Общий автоматический контроль температуры), лампа с пухом,PDW датчик |
| MEMORY 2 | 7.5A | FRT USB Джек, беспроводная зарядка |
| MODULE 1 | 10A | BDC (Коммутатор домена),DCU (блок управления доменом),CCU (центральный коммуникационный блок),VDMS, AVN Клавиатура, Консол Е-CALL, ADAS (Усовершенствованная система помощи водителю) PRK ECU (электронный блок управления),AMP (усилитель),CCNC (система Connected Car Navigation Cockpit),LDC (Нижнее напряжение DC-DC Преобразователь), блок предохранителей моторного отсека реле розетки питания |
| MODULE 2 | 10A | CCU (центральный коммуникационный блок),DCU (блок управления доменом) CALL) |
| MODULE 3 | 10A | Переключатель окна (включатель окна) DRV) |
| MODULE 4 | 10A | LKAS Камера,ADAS (Усовершенствованная система помощи водителю) DRV, потолочная консоль,ADAS (Усовершенствованная система помощи водителю) ECU (электронный блок управления) |
| MODULE 5 | 10A | ICC Группа,CCNC (система Connected Car Navigation Cockpit),MUT/VDMS потолочная консоль PAB, I/S MIRROR ECM, DATC (Общий автоматический контроль температуры)/MTC (ручное регулирование температуры) PANEL, потолочная консоль,CDU, беспроводная зарядка,LDC (Нижнее напряжение DC-DC Преобразователь) 200/450,AMP (усилитель),SEAT (IMS), переключатель передней двери, голова L amp LH/RH, C/PAD Переключаю |
| MODULE 6 | 7.5A | BDC (Координатор домена) |
| MODULE 7 | 7.5A | P-LBM (Модуль аккумуляторной батареи) В/С Нагреваемое стекло LH/RH цепь обогрева |
| MODULE 8 | 10A | Смарт-ключ, датчик дождя, опасность,MUT/PTG_A(WAG), ICC Группа (в камерах камер) |
| MODULE 9 | 10A | Переключатель окна (включатель окна) DRV), IMS ECU (электронный блок управления), цифровой ключ |
| MULTIMEDIA | 25A | CCNC (система Connected Car Navigation Cockpit),LDC (Нижнее напряжение DC-DC Преобразователь)_200 |
| OMU | 15A | Внешнее зеркало DRV/PASS |
| P/SEAT DRV | 30A | электропривод сиденья водителя (DRV) |
| P/WINDOW DRV | 15A | электростеклоподъёмник DRV Вверх/вниз |
| P/WINDOW LH | 25A | Безопасность ECU (электронный блок управления) DRV/PASS/RL, выключатель окна RL/PASS |
| P/WINDOW RH | 25A | Безопасность ECU (электронный блок управления) DRV/PASS/RR, выключатель окна RR/PASS |
| S/HEATER FRT | 25A | подогрев/вентиляция сидений FRT) |
| S/HEATER RR | 25A | подогрев сиденья RR) |
| SPARE | 10A | SPARE |
| START | 7.5A | Начинайте инхибитский перевязочный процесс, инхибитный переключатель,IGN Переключаю |
| SUNROOF | 20A | SUNROOF |
| TRUNK OPEN | 10A | Открыть решетку |
| USB CHARGER 1 | 15A | Задние разъёмы USB Зарядка, старт/стоп-кадр |
| USB CHARGER 2 | 10A | USB Зарядное устройство |
| WASHER | 15A | WASHER |
| беспроводной DCU | 7.5A | DCU (блок управления доменом) |

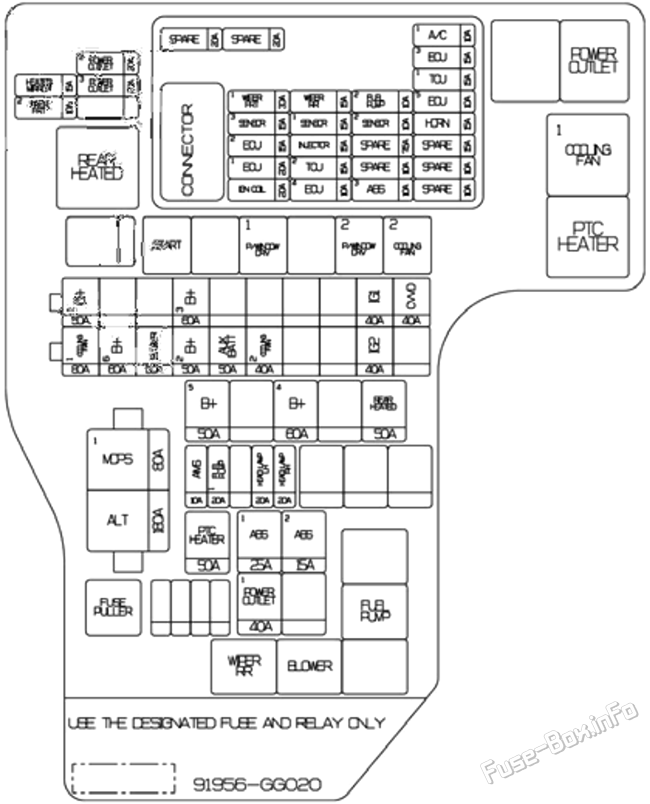

Блок предохранителей в моторном отсеке
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| A/C 1 | 10A | А/С Реле |
| ABS 1 | 25A | ESC (электронный контроль устойчивости) ABS (противоблокировочная тормозная система) EPB (электронное стояночное торможение) |
| ABS 2 | 15A | ESC (электронный контроль устойчивости) ABS (противоблокировочная тормозная система) EPB (электронное стояночное торможение) |
| ABS 3 | 10A | ESC (электронный контроль устойчивости) ABS (противоблокировочная тормозная система) EPB (электронное стояночное торможение) |
| ALT | 180A | Выход переменного устройства,MHSG (Мелкий гибридный стартер и генератор) BATT + |
| AMS | 10A | датчик батареи |
| AUX BATT | 50A | P-LBM (Битролитная батарея) |
| B+1 | 60A | PDC (IPS1, IPS2, IPS3, IPS4, IPS5, IPS6, IPS7) |
| B+2 | 50A | PDC (IPS8, IPS9, IPS10, IPS11, IPS12) |
| B+3 | 60A | PDC (предохранитель -резерв, P/SEAT DRV, S/HEATER FRT, P/WINDOW (LH/RH/DRV), OMU, SUNROOF беспроводной DCU, MODULE8 |
| B+4 | 60A | PDC (постоянное питание замков,DOOR LOCK/UNLOCK реле, два поворота lock/ Умер Lock Реле, транк/лифтгейт Открывающий реле, предохранитель -MULTIMEDIA, MEMORY1, MEMORY2, BDC1, BREAKE SWITCH, CCU, S/HEATER RR, DOOR LOCK, "открывание двери", "открывание двери багажника" |
| B+5 | 50A | PDC (предохранитель -AMP, AIR BAG2, BMS, MODULE9, BATTERY C/FAN, A/C3, USB CHARGER2) |
| B+6 | 60A | Блок предохранителей моторного отсека PCB Блок |
| BLOWER | 50A | Реле для установки моторного насоса |
| COOLING FAN 1 | 80A | Вентилятор охлаждения BLDC ( Беспощадный двигатель прямого тока) |
| COOLING FAN 2 | 40A | Вентилятор охлаждения 1,2 |
| CVVD | 40A | CVVD (Постоянная продолжительность работы клапана) |
| ECU 1 | 20A | ECM (Модуль управления двигателем) |
| ECU 2 | 15A | ECM (Модуль управления двигателем) |
| ECU 3 | 15A | ECM (Модуль управления двигателем) |
| ECU 4 | 10A | ECM (Модуль управления двигателем) |
| ECU 5 | 10A | ECM (Модуль управления двигателем) |
| FUEL PUMP 1 | 20A | Реле топливного насоса |
| FUEL PUMP 2 | 10A | Реле топливного насоса |
| HEAD LAMP LH | 20A | HEAD LAMP LH |
| HEAD LAMP RH | 20A | HEAD LAMP RH |
| HEATED MIRROR | 15A | ECU (Группа электронного управления), мощность водителя/пассажира наружные зеркала |
| HORN | 15A | HORN Перезагрузить |
| IG1 | 40A | IG1 Реле,ACC Реле,IGN SW |
| IG2 | 40A | IGN SW, IG2 Перезапуск, запуск |
| IGN COIL | 20A | 3.2 Зажигательная ручка |
| INJECTOR | 15A | Инжектор,MHSG (Мелкий гибридный стартер и генератор) |
| MDPS 1 | 80A | MDPS (Руль двигателя) |
| POWER OUTLET 1 | 40A | Блок предохранителей моторного отсека реле розетки питания |
| POWER OUTLET 2 | 20A | розетка питания FRT |
| POWER OUTLET 3 | 20A | розетка питания в багажном отделении |
| PTC HEATER | 50A | PTC (положительный температурный коэффициент) |
| REAR HEATED | 50A | реле обогрева заднего стекла |
| SENSOR 1 | 15A | O2 датчик |
| SENSOR 2 | 10A | OCV (Клапан контроля за уровнем топлива), датчик уровня масла,PCSV (клапан продувки адсорбера),VIS (система изменения геометрии впуска)/VOP (масляный насос переменной производительности),RCV (Контроль за рециркулацией)/OPSV, CCV (клапан закрытия адсорбера) |
| SENSOR 3 | 15A | Вентилятор охлаждения BLDC ( бесщёточный двигатель постоянного тока), реле высокой скорости вентилятора охлаждения, низкоскоростной вентилятор охлаждения |
| SPARE | 15A | SPARE |
| TCU 1 | 15A | 8AT (Автоматическая передача),TCU (Группа контроля за передачей),IVT (Интеллектуальная трансмиссия с изменяющимся составом) TCU |
| TCU 2 | 15A | 8AT (Автоматическая передача) TCU |
| WIPER FRT 1 | 30A | Мотор проволочной системы, проволочный FRT Низкая реле |
| WIPER FRT 2 | 10A | BDC |
| WIPER RR | 15A | Задний проволочный проволочный протектор |
