Предохранители и реле Kia K5 DL3 2021-2023
Схемы относятся к указанным годам и вариантам Kia K5 DL3 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.
В этой статье рассматривается KIA K5 пятого поколения (DL3), выпускаемый с 2021 года. Здесь представлены схемы блоков предохранителей для KIA K5 2021, 2022, 2023 и 2024 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA K5 2021-2024
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

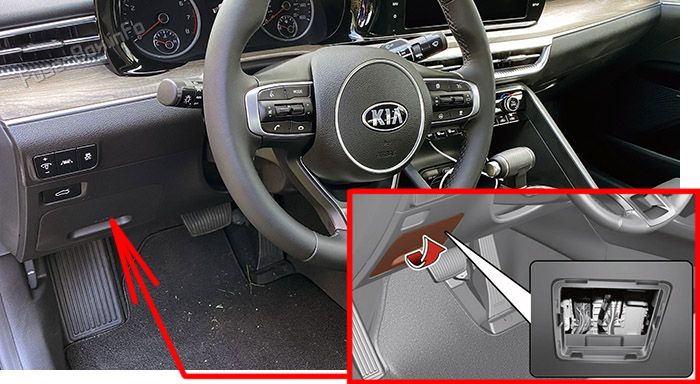

Расположение блока предохранителей
Предохранители расположены за крышкой со стороны водителя.

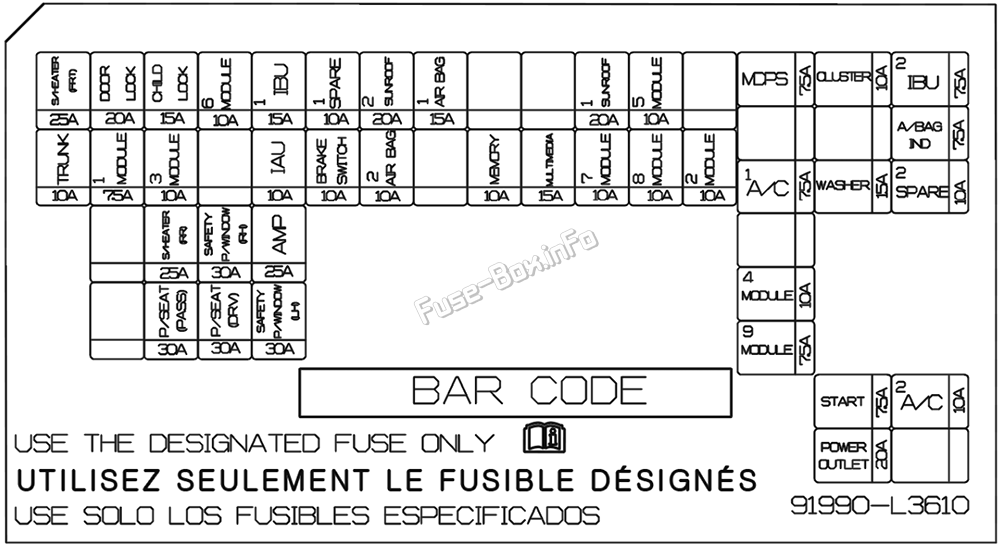

Схема блока предохранителей
| Имя | Номинал | Охраняемый контур |
|---|---|---|
| S/HEATER (FRT) | 25A | Модуль управления подогревом переднего сиденья, модуль управления вентиляцией передних сидений |
| TRUNK | 10A | Реле для транквилизаторов |
| DOOR LOCK | 20A | реле блокировки и разблокировки дверей |
| MODULE 1 | 7.5 | Переключатель спереди консоля No 1, соленоид блокировки ключа, водитель/пассажира смарт-ключ снаружи |
| CHILD LOCK | 15A | Реленый замок для детей, задний замок |
| MODULE3 | 10A | Переключатель опасности, правая сторона переднего пучка, передний ручной блок, модуль двери водителя, водитель/пассенгерский дверной ручной ручной люфт |
| S/HEATER (RR) | 25A | Модуль управления подогревом заднего сиденья |
| P/SEAT (PASS) | 30A | переключатель электропривода сиденья пассажира |
| MODULE6 | 10A | Переключатель спортивного режима, модуль дверей водителя |
| SAFETY P/WINDOW (RH) | 30A | Переключатель окна для пассажирских перевозок, модуль окна для обеспечения безопасности пассажиров, переключатель для задних оконных устройств с правой стороны, модуль для задних оконных механизмов обеспечения безопасности |
| P/SEAT (DRV) | 30A | переключатель электропривода сиденья водителя, водитель IMS (комплексная система памяти) |
| IBU1 | 15A | Переключатель зажигания,IBU (Объединенная группа по контролю за деятельностью органов) |
| IAU | 10A | Не используется |
| AMP | 25A | DC-DC Преобразователь (AMP (усилитель) AMP (усилитель) |
| SAFETY P/WINDOW (LH) | 30A | Модуль окна системы обеспечения безопасности водителя, переключатель задней системы управления, левая сторона модуля системы обеспечения безопасности |
| SPARE1 | 15A | Не используется |
| BRAKE SWITCH | 10A | IBU (Объединенный блок управления кузовом), остановить переключатель лампочек |
| SUNROOF2 | 20A | Регулятор крыши (слепой двигатель), соединитель данных |
| AIR BAG2 | 10A | SRS (Дополнительная удерживающая система) |
| AIR BAG1 | 15A | SRS (Дополнительная удерживающая система) |
| MEMORY | 10A | Выставка головы, водитель IMS (комплексная система памяти) Модуль, Водитель/Пассажирская мощность наружные зеркала, датчик дождя, блок приборов, модуль управления кондиционером, переключатель кондиционера воздуха |
| MULTIMEDIA | 15A | DC-DC Преобразователь (Аудио), руководитель группы звука, аудио/видео и навигации |
| SUNROOF1 | 20A | Регулятор крыши (моторный глянцевый) |
| MODULE7 | 10A | Аудио/видео 4WD (4 колеса) ECU (Группа управления двигателем), передний переключатель консолей No 1 / #2, блок поддержки Лейн,IBU (Объединенная группа по контролю за кузовом), коммутатор аварийных пасторов, Группа по оказанию помощи в предотвращении столкновения на стоянке |
| MDOULE5 | 10A | выключатель стоп-сигналов |
| M0DULE8 | 10A | AMP (усилитель), водитель IMS (комплексная система памяти) Модуль, передний беспроводной зарядный, передний модуль управления вентиляционными сиденьями, модуль управления подогревом переднего/заднего сиденья,ATM (Автоматическая передача) Смена индикатора, соединитель данных, диагностический разъём, головное устройство аудио/видео и навигации, коммутатор кондиционирования воздуха, 360° система видеонаблюдения, модуль управления кондиционерами воздуха,DC-DC Преобразователь (Audio/AMP (Amp Lifier)), электрохромное зеркало |
| MODULE2 | 10A | Охлаждающий двигатель вентилятора, блок помощи в предотвращении столкновения на стоянке, модуль управления передним/задним сиденьем, модуль управления сиденьями с передней вентиляцией, блок управления движком (W/S) (подогрев слева от стеклянной опоры/с правой стороны) |
| MDPS | 7.5A | MDPS (рулевое управление приводом) (тип колонны) |
| A/C1 | 7.5A | Модуль управления кондиционерами воздуха, коммутатор кондиционирования воздуха, блок предохранителей моторного отсека (реле вентилятора) |
| MODULE4 | 10A | Задние разъёмы USB Зарядное устройство,PCB Блок (розетка питания Реле), Консольное USB Зарядное устройство (с левой стороны задней стороны/с правой стороны), консоли USB Зарядное устройство (внутренний),AMP (усилитель),IBU (Объединенная группа по контролю за органами),DC-DC Преобразователь (Audio/AMP (Amp Lifier)), Audio, Audio/Video & Naviation Head, Группа 360° системы видеонаблюдения, Группа помощи в предотвращении столкновения при парковке |
| MODULE9 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| CLUSTER | 10A | Кластер инструментов, головное отображение |
| WASHER | 15A | Многофункциональное переключатель |
| START | 7.5A | B/Alarm Relay,IBU (Объединенная группа по контролю за органами),ECM (Модуль управления двигателем), переключатель дальности передачи, блок предохранителей моторного отсека (Старт реле) |
| POWER OUTLET | 20A | Не используется |
| IBU2 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| A/BAG IND | 7.5A | Блок инструментов, накладная лампа консоля |
| SPARE2 | 10A | Не используется |
| A/C2 | 10A | Модуль управления кондиционерами воздуха |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

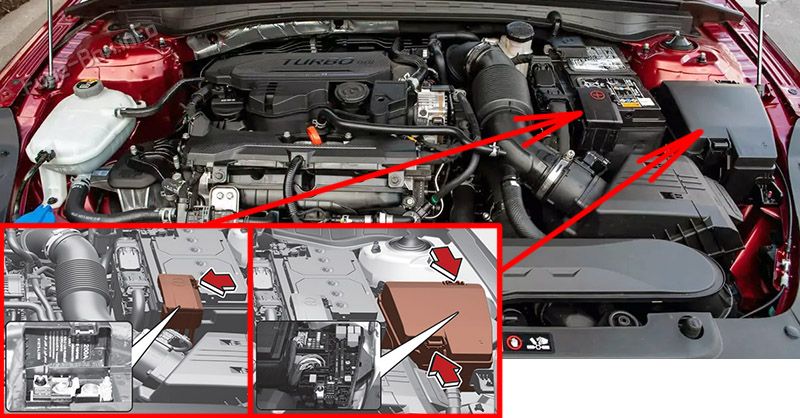

Расположение блока предохранителей
Нажмите на фиксатор и потяните крышку блока предохранителей вверх.

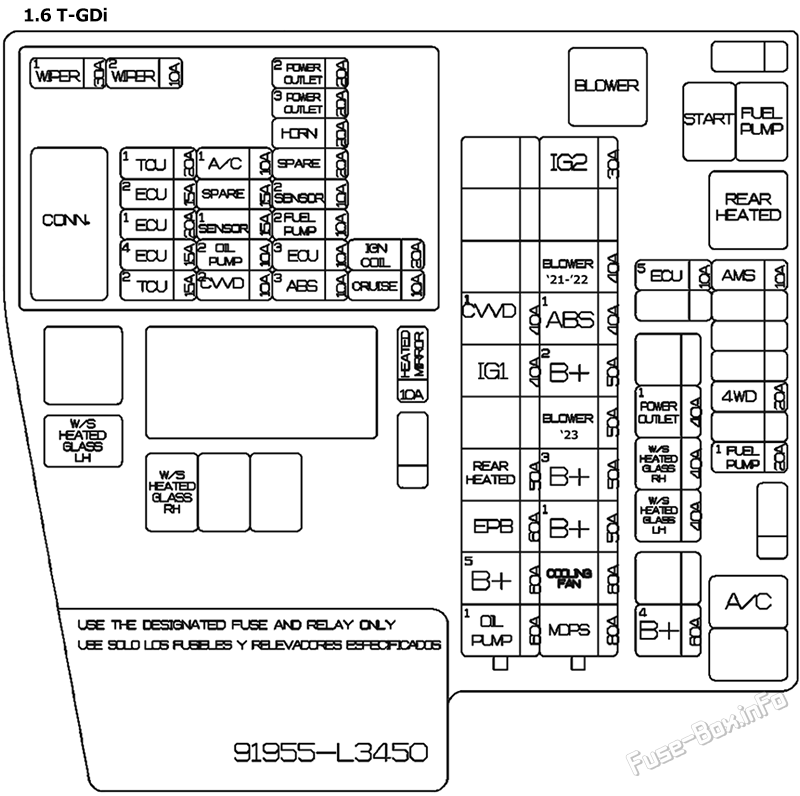

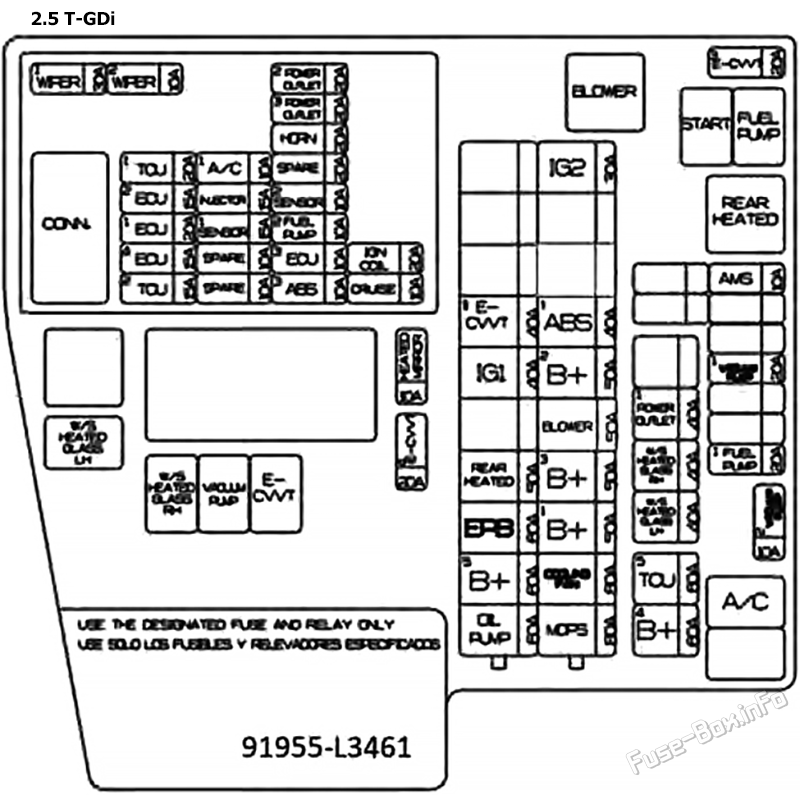

Схема блока предохранителей
| Имя | Номинал | Охраняемый контур |
|---|---|---|
| ALT | 200A | Основная предохранительная установка (на аккумуляторе) |
| IG2 | 30A | Блок предохранителей моторного отсека (Start Relay),PCB Блок (зажигательный переключатель2 Relay) |
| ABS1 | 40A | ESC (Электронный модуль контроля устойчивости) |
| B+2 | 50A | ICU Блок предохранителей (модуль панели инструментов -!, модуль панели инструментов 3, модуль панели инструментов 4, предохранитель -AMP (усилитель),IBU (Объединенная группа контроля за органами)1) |
| BLOWER | 40A/50A | Блок предохранителей моторного отсека (реле) |
| B+3 | 50A | ICU Блок для подсчёта (модуль 5 панели инструментов, модуль 6 панели инструментов, модуль 7 панели инструментов, модуль 8 панели инструментов, модуль 9, модуль 10 панели инструментов, модуль 11) |
| B+1 | 50A | ICU Подраздел B lock (предохранителья - Р/SEAT (водитель), Р/SEAT (PASS), CHILD LOCK, MODULE1, S/HEATER (RR), SAFETY P/WINDOW (Левая сторона руки),SAFETY P/WINDOW (правая сторона руки) |
| COOLING FAN | 80A | Мотор охлаждения |
| MDPS / EPS | 80A | MDPS / EPS (Руль двигателя) |
| CWD1 | 30A/40A | G1 6. Т-ГДИ:CWD Привод |
| E-CWT1 | 40A | G2 5 Т-ГДi: блок предохранителей моторного отсека (E-GDi):CWT реле) |
| IG1 | 40A | PCB Блок (зажигание переключателя) ACC реле) |
| REAR HEATED | 50A | Задний блок предохранителей моторного отсека (задний подогрев) |
| EPB | 60A | ESC (Электронный модуль контроля устойчивости) |
| B+5 | 60A | PCB Блок (управляемый двигателем, предохранитель - кондиционер!WIP-ER1, TCU (Группа контроля за передачей)1 HORN, ECU (Группа управления двигателем)2 |
| OIL PUMP1 | 60A | G1.6 Т-ГДi: электрический масляный насос |
| OIL PUMP | 60A | [Смартстрим G 25 T-GDi] электрический масляный насос |
| POWER OUTLET1 | 40A | PCB Блок (розетка питания реле) |
| W/S HEATED GLASS RH | 40A | В/С Нагреваемое правое стекло |
| W/S HEATED GLASS LH | 40A | В/С Нагреваемое стекло с левой стороны реле |
| TCU5 | 60A | G2 5 Т-ГДИ:TCM (Модуль управления трансмиссией) |
| B+4 | 60A | ICU Подраздел B lock (Долгосрочный срок работы в латч-реле, предохранитель -MODULE3, AIR BAG2, SUNROOF1, SUNROOF2, S/HEATER (FRT), TRUNK, BRAKE SWITCH, DOOR LOCK) |
| ECU5 | 10A | G1 6. Т-ГДИ:ECM (Модуль управления двигателем) |
| AMS | 10A | датчик батареи |
| VACUUM PUMP1 | 20A | G2.5 Т-ГДi: Вакуумная реленая |
| 4WD | 20A | G1.6 Т-ГДi: аудио/видео 4WD (4 колеса) ECU (Группа контроля за двигателем) |
| FUEL PUMP1 | 20A | Блок предохранителей моторного отсека (реле топливного насоса) |
| VACUUM PUMP2 | 10A | G2 5 Т-ГДИ:ESC (Электронный модуль контроля устойчивости) |
| E-CWT3 | 20A | G2 5 Т-ГДИ:ECM (Модуль управления двигателем) |
| HEATED MIRROR | 10A | Переключатель кондиционирования воздуха |
| E-CWT4 | 20A | G2 5 Т-ГДИ:ECM (Модуль управления двигателем) |
| WIPER1 | 30A | PCB Блок (видеозапись) |
| WIPER2 | 10A | IBU (Объединенная группа по контролю за органами),ECM (Модуль управления двигателем) |
| TCU1 | 20A | TCM (Модуль управления трансмиссией) |
| ECU2 | 15A | ECM (Модуль управления двигателем) |
| ECU1 | 20A | ECM (Модуль управления двигателем) |
| ECU4 | 15A | ECM (Модуль управления двигателем) |
| TCU2 | 15A | TCM (Модуль управления трансмиссией), переключатель дальности передачи |
| A/C1 | 10A | Блок предохранителей моторного отсека (реле) |
| INJECTOR | 15A | G2.5 Т-ГДИ: инжектор No 1 ~ 4 |
| SENSOR1 | 15A | Кислородный датчик (вверх/вниз) |
| OIL PUMP2 | 10A | G1.6 Т-ГДi: электрический масляный насос |
| CWD2 | 10A | G1 6. Т-ГДИ:CWD Привод |
| POWER OUTLET2 | 20A | Спереди розетка питания Левую сторону |
| POWER OUTLET3 | 20A | Спереди USB Зарядное устройство |
| HORN | 20A | PCB Блок (ура) |
| SENSOR2 | 10A | Клапаны управления подачей масла (впуск/выпуск), соленоид масляного насоса переменной производительности, электромагнитные клапаны управления, RCV (клапан рециркуляции), клапан продувки и клапан закрытия адсорбера, блок предохранителей моторного отсека (реле A/C) |
| FUEL PUMP2 | 10A | Блок предохранителей моторного отсека (реле топливного насоса) |
| ECU3 | 10A | ECM (Модуль управления двигателем) |
| ABS3 | 10A | ESC (Электронный модуль контроля устойчивости) |
| IGN COIL | 20A | Коврик зажигания No 1 ~ #4 |
| CRUISE | 10A | Передний радиолокатор |
