Предохранители и реле Kia Niro EV 2023-2025
Схемы относятся к указанным годам и вариантам Kia Niro EV 2023-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.
В этой статье рассматривается KIA Niro EV второго поколения, выпускаемый с 2023 года. Здесь представлены схемы блоков предохранителей для KIA Niro EV 2023, 2024 и 2025 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA Niro Electric 2023-2025
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

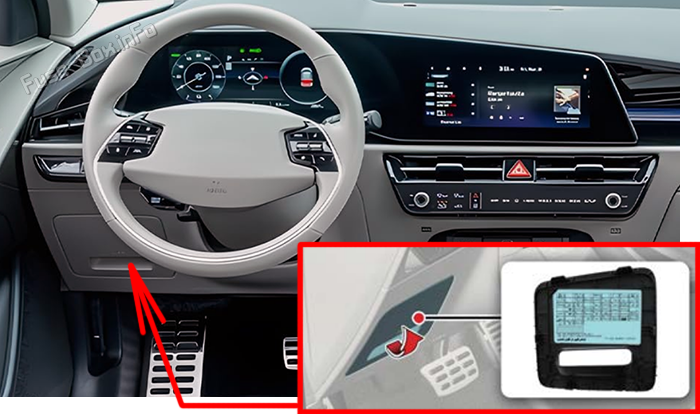

Блок предохранителей в панели приборов
Откройте крышку блока предохранителей.

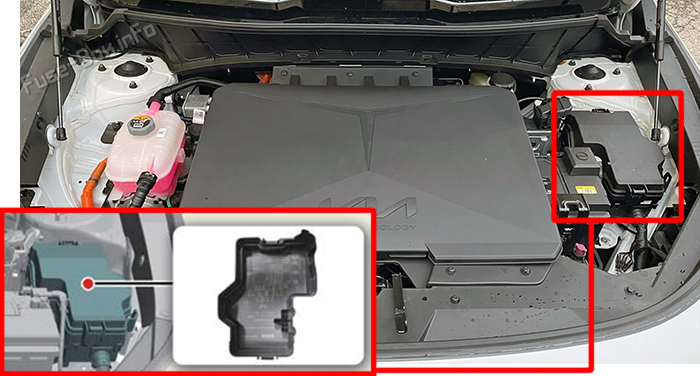

Блок предохранителей в моторном отсеке
Нажмите на фиксатор и потяните крышку блока предохранителей вверх.
Схемы блоков предохранителей
Схемы блоков предохранителей
2023, 2024, 2025

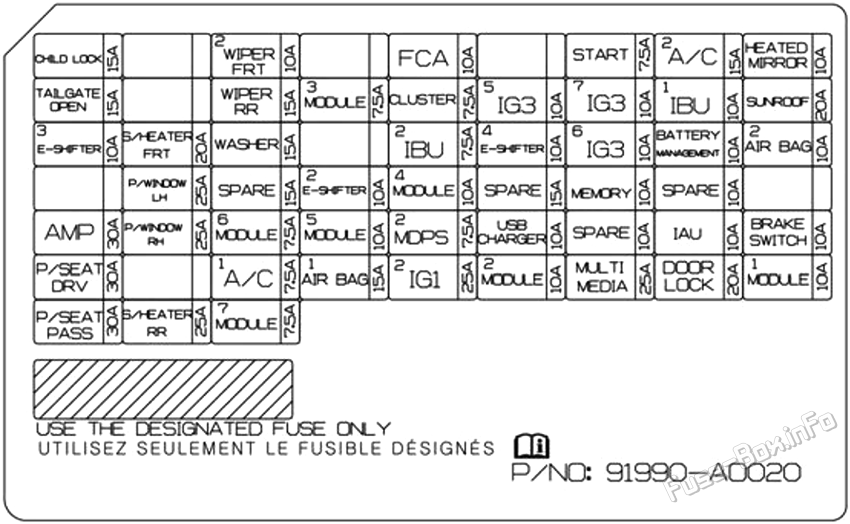

Блок предохранителей в панели приборов
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| CHILD LOCK | 15A | Электронная система детской безопасности |
| WIPER FRT 2 | 10A | Передний Wiper мотор |
| A/C 2 | 15A | Модуль управления кондиционерами воздуха |
| FCA | 10A | Передний радиолокатор |
| START | 7.5A | VCU, IBU |
| HEATED MIRROR | 10A | Мощность водителя/пассажира наружные зеркала |
| TAILGATE OPEN | 15A | Открыть врата |
| WIPER RR | 15A | Реленый отверстий заднего проволочного отвода, задний проволочный двигатель |
| MODULE 3 | 7.5A | Остановить лампу Sw чешется, Р/WDW Главное SW, цифровой ключ 2 |
| CLUSTER | 7.5A | Кластер инструментов, отображение головы |
| IG3 5 | 10A | V2L (Средство погрузки) |
| IG3 7 | 10A | Начальник отдела звука/навигации, заряжаемый инд, блок приборов, модуль управления кондиционерами воздуха,PTC Группа отопления |
| IBU 1 | 10A | IBU (Объединенная группа по контролю за деятельностью органов) |
| SUNROOF | 20A | Регулятор крыши (слепой мотор) |
| E-SHIFTER 3 | 10A | SCU (Скрытая по проводному блоку), переключатель консолей |
| S/HEATER FRT | 20A | Модуль управления сиденьями с передней вентиляцией воздуха, модуль управления передним подогревом сиденья |
| WASHER | 15A | Многофункциональное переключатель |
| IBU 2 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| E-SHIFTER 4 | 10A | SCU (Закрываемая с помощью группы контроля за проводами) |
| IG3 6 | 10A | Группа по системам управления аккумуляторами |
| BATTERY MANAGEMENT | 10A | Система управления аккумуляторами |
| AIR BAG 2 | 10A | SRS (Дополнительная удерживающая система) |
| P/WINDOW LH | 25A | Основной переключатель окна |
| E-SHIFTER 5 | 10A | SCU (Скрытая по проводному блоку), переключатель консолей |
| MODULE 4 | 10A | IBU (Объединенный орган по контролю Unit), ADAS Вождение ECU, ADAS ECU системы помощи при парковке, VESS (Звуковая система двигателя) UNIT, FRONT VIEW CAMERA, CRASH PAD SWITCH, OVERHEAD CONSOLE, FRONT/REAR CORNER RADAR |
| MEMORY | 10A | Кластер приборов, дисплей головы, лампа с мудом, модуль управления кондиционерами воздуха |
| AMP | 30A | AMP (усилитель) |
| P/WINDOW RH | 25A | Основной переключатель окна, переключатель мощности пассажиров |
| MODULE 6 | 7.5A | IBU (Объединенная группа по контролю за кузовом), Группа цифровой ключи 2 |
| MODULE 5 | 10A | Устройство для выравнивания положения головы, головная группа звука/навигации, беспроводная беспроводная система зарядки смартфонов,ADAS Вождение ECU, лампа потолочной консоли, электрохромное зеркало, усилитель, модуль управления температурным отопителем |
| MDPS 2 | 7.5A | Рулевое устройство управления механической тягой |
| USB CHARGER | 10A | USB CHARGER (FRONT TRAY/ SEAT Водитель/пассажир) |
| IAU | 10A | DIGITAL KEY 2 TOUCH UNIT |
| BRAKE SWITCH | 10A | IBU (Объединенный блок управления кузовом), остановить переключатель лампочек |
| P/SEAT DRV | 30A | Мощный переключатель сиденья водителя, водитель IMS (комплексная система памяти) |
| A/C 1 | 7.5A | Модуль управления кондиционерами воздуха |
| AIR BAG 1 | 15A | SRS (Дополнительная удерживающая система) |
| IG1 2 | 25A | Блок предохранителей моторного отсека (PCB Блокировка -IEB4, ECU1) |
| MODULE 2 | 10A | AMP (усилитель),IBU, ADAS ECU системы помощи при парковке, головное устройство аудиосистемы/навигации, блок предохранителей моторного отсека (P/Outlet Relay), блок цифровой ключ 2 |
| MULTIMEDIA | 25A | Аудио (диплея), звук/видео и руководитель навигационной группы |
| DOOR LOCK | 20A | Замок шлюза центральной двери |
| MODULE 1 | 10A | Переключатель опасности, датчик дождя, дистанционный контроль рулевого колеса,ADAS Вождение ECU, блок предохранителей силовой установки, электропривод сиденья, наружные зеркала, блок предохранителей моторного отсека (реле) |
| P/SEAT PASS | 30A | Мощность переключателя пассажирских сидений, реленый блок пассажирских сидений |
| S/HEATER RR | 25A | Модуль управления подогревом заднего сиденья |
| MODULE 7 | 7.5A | ADAS ECU системы помощи при парковке, AC Инвертер, модуль управления температурным отопителем |

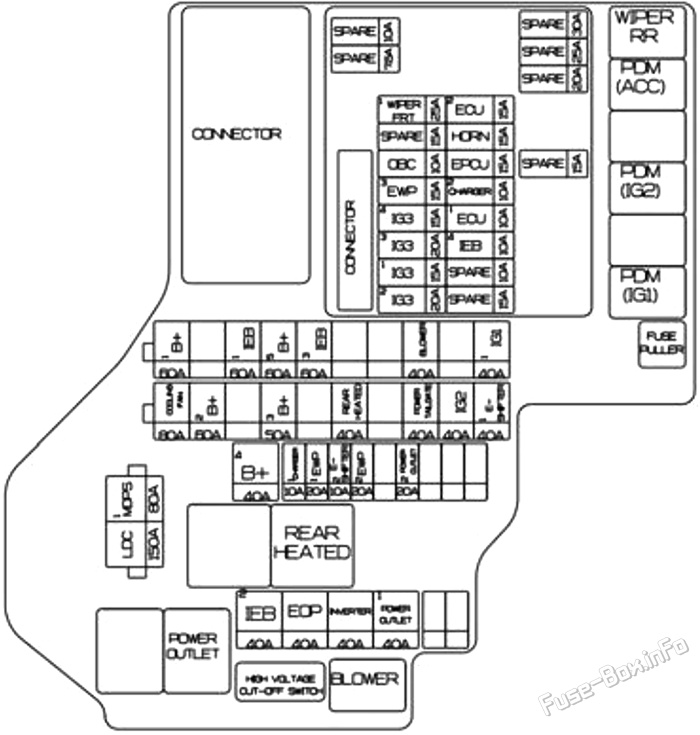

Блок предохранителей в моторном отсеке
| Название предохранителя | Рейтинг предохранителей | Охраняемый контур |
|---|---|---|
| LDC | 150A | предохранители (взрывок) IEB2, EOP, Инвертер,розетка питания) |
| MDPS 1 | 80A | Рулевое устройство управления механической тягой |
| B+5 | 60A | PCB-блок предохранителей моторного отсека |
| IG1 1 | 40A | ICU Сечение (в клетке) FUSE - MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, MODULE4, MODULE5, E-SHIFTER5, FCA ING1 2) |
| B+1 | 60A | ICU Сечение (в клетке) IPS) |
| IEB 1 | 60A | IEB (комплексный электронный модуль торможения) |
| IEB 3 | 60A | IEB (комплексный электронный модуль торможения) |
| BLOWER | 40A | Реле с помощью сдува |
| COOLIN FAN | 80A | Регулятор вентилятора охлаждения |
| REAR HEATED | 40A | реле обогрева заднего стекла |
| B+2 | 60A | ICU Сечение (в клетке) IPS) |
| B+3 | 50A | ICU Подраздел B lock (FUSE - E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR, CHILD LOCK) |
| POWER TAILGATE | 40A | Подъемник силовой установки |
| IG2 | 40A | ICU Сечение (в клетке) FUSE - WASHER, A/C1, MODULE6, MODULE7, WIPER RR) |
| E-SHIFTER 1 | 40A | SCU (Закрываемая с помощью группы контроля за проводами) |
| B+4 | 40A | ICU Подраздел B lock (FUSE - MULTIMEDIA, MEMORY, A/C2, AIR BAG2, BRAKE SWITCH, MODULE1, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK, IAU) |
| IEB 2 | 40A | IEB (комплексный электронный модуль торможения) |
| CHARGER 1 | 10A | CDM (Модуль зарядки двери) |
| EWP 1 | 10A | Электронный насос для воды |
| EWP 2 | 10A | Электронный насос для воды |
| POWER OUTLET 1 | 40A | Спереди розетка питания |
| INVERTER | 40A | AC Инвертер |
| EOP | 40A | Передний электронный насос |
| E-SHIFTER 2 | 10A | SCU (Закрываемая с помощью группы контроля за проводами) |
| POWER OUTLET 2 | 20A | Спереди розетка питания |
| WIPER FRT 1 | 25A | Передний Wiper мотор |
| EPCU | 15A | Вперед |
| HORN | 15A | HORN |
| OBC | 10A | VCMS, ICCU_SIG |
| EWP 3 | 15A | Электронный водяной насос |
| IG3 1 | 15A | Инвертер,VCU |
| IG3 3 | 20A | Электронный водяной насос |
| ECU 1 | 10A | VCU |
| IG3 4 | 15A | VCMS, ICCU_SIG, COOLING FAN, CDM, A/C COMP |
| IEB 4 | 10A | IEB (комплексный электронный модуль торможения) |
| CHARGER 2 | 10A | Замок зарядного устройства, отключить реле |
| IG3 2 | 20A | FRONT ELECTRONIC OIL PUMP, 3WAY VALVE BATT, ICU IG3 FUSE (IG3 7, IG3 5, E-SHIFTER 4, IG3 6) |
| ECU 2 | 15A | VCU |
