Схемы относятся к указанным годам и вариантам Kia Niro HEV PHEV 2023-2025. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.
В этой статье рассматривается KIA Niro второго поколения в версиях HEV/PHEV, выпускаемый с 2023 года. Здесь представлены схемы блоков предохранителей для KIA Niro 2023, 2024 и 2025 годов (гибрид и подключаемый гибрид), сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA Niro Hybrid 2023-2025
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

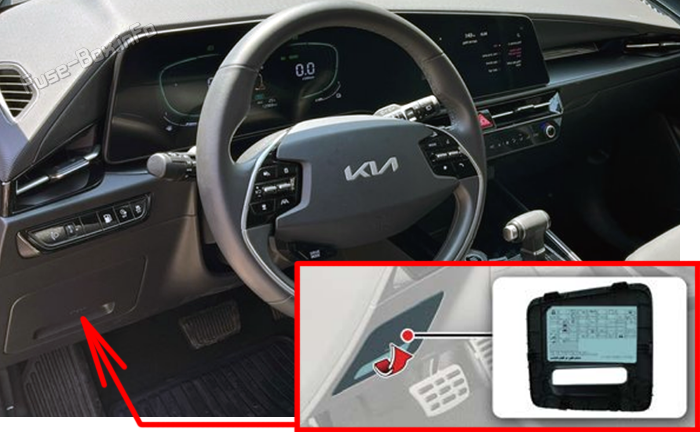

Блок предохранителей в панели приборов
Откройте крышку блока предохранителей.

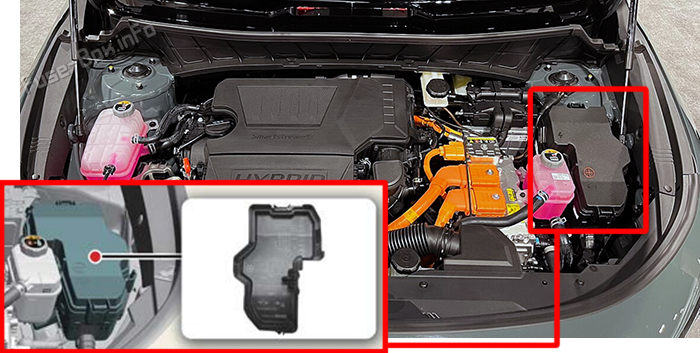

Блок предохранителей в моторном отсеке
Нажмите на фиксатор и потяните крышку блока предохранителей вверх.

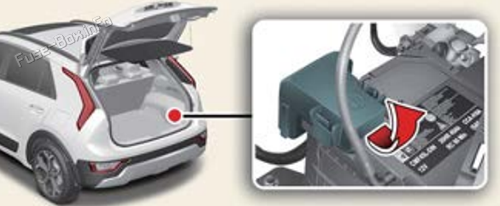

Блок на крышке аккумуляторной батареи
Для подключаемых гибридов
Схемы блоков предохранителей
Схемы блоков предохранителей
2023, 2024, 2025

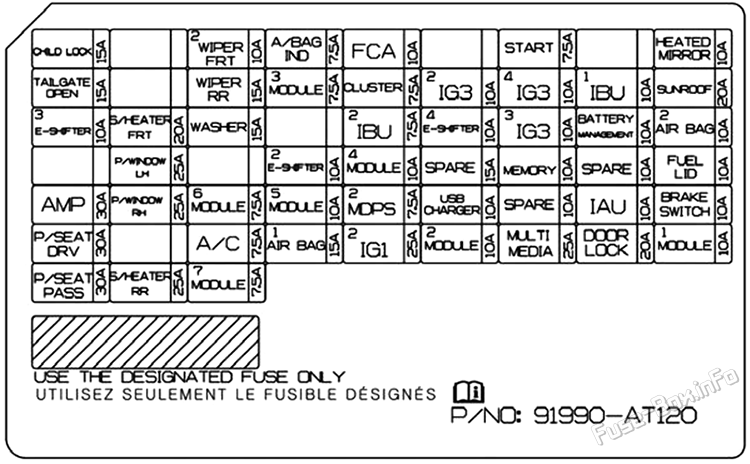

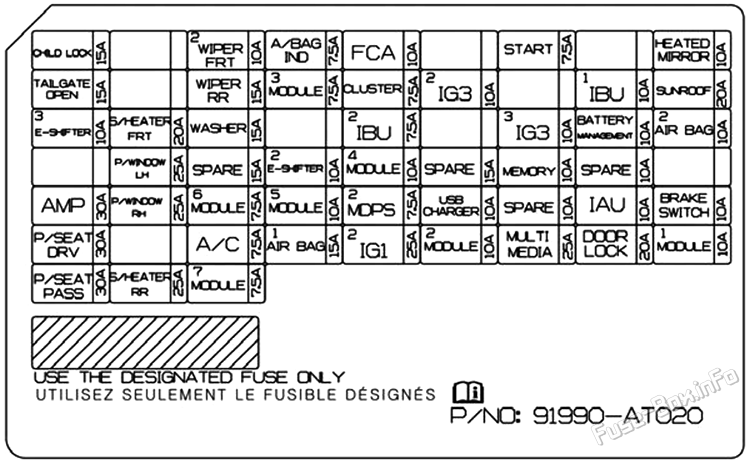

Блок предохранителей в панели приборов
Для гибридных автомобилей
Для подключаемых гибридов
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| CHILD LOCK | 15A | Электронная система детской безопасности |
| WIPER FRT 2 | 10A | Передний Wiper мотор |
| A/BAG IND | 7.5A | Тематический блок инструментов |
| FCA | 10A | Передний радиолокатор |
| START | 7.5A | "Вормовые сигналы тревоги",HPCU (Гибридное устройство управления питанием),IBU (Объединенная группа по контролю за деятельностью органов) |
| HEATED MIRROR | 10A | Мощность водителя/пассажира наружные зеркала |
| TAILGATE OPEN | 15A | Открыть врата |
| WIPER RR | 15A | Реленый отверстий заднего проволочного отвода, задний проволочный двигатель |
| MODULE 3 | 7.5A | Над головой консоли, многофункциональное сливочное устройство, стоп-сигнальный переключатель |
| CLUSTER | 7.5A | INSTRUMENT CLUSTER, HEAD UP DISPLAY |
| IG3 2 | 10A | BATTERY MANAGEMENT SYSTEM |
| IG3 4 | 10A | AUDIO/ NAVIGATION HEAD UNIT, CHARGING IND, INSTRUMENT CLUSTER, AIR CONDITIONER CONTROL MODULE, HV PTC (положительный температурный коэффициент) HEATER UNIT (PHEV (Гибридное электромобиль с разбавленным люгом) |
| IBU 1 | 10A | IBUONTEGRATED BODY CONTROL UNIT), SPORT MODE SWITCH |
| SUNROOF | 20A | Регулятор крыши (слепой мотор) |
| E-SHIFTER 3 | 10A | SCU (Сигнал с помощью устройства управления проводами), электронный переключатель с двойной сцеплением |
| S/HEATER FRT | 20A | Модуль управления сиденьями с передней вентиляцией воздуха, модуль управления передним подогревом сиденья |
| WASHER | 15A | Многофункциональное переключатель |
| IBU 2 | 7.5A | IBU (Объединенная группа управления кузовом), переключатель зажигания |
| E-SHIFTER 4 | 10A | SCU (Сигнал с помощью устройства управления проводами), электронный переключатель с двойной сцеплением (Свитер Диал) PHEV (Гибридное электромобиль с разбавленным люгом) |
| IG3 3 | 10A | ON BOARD CHARGER UNIT, HPCU (гибридный силовой управляющий блок), блок предохранителей моторного отсека (BATTERY C/FAN Реле), А/С COMPRESSOR |
| BATTERY MANAGEMENT | 10A | Система управления аккумуляторами |
| AIR BAG 2 | 10A | SRS (Дополнительная удерживающая система) |
| P/WINDOW LH | 25A | Основной переключатель окна |
| E-SHIFTER 2 | 10A | SCU (Скрытая по проводному блоку), переключатель консолей |
| MODULE 4 | 10A | IBU (Объединенный орган по контролю Unit), ADAS PARKING ECU, VESS (Звуковая система двигателя) UNIT, FRONT VIEW CAMERA CRASH PAD SWITCH, CENTER CONSOL, REAR CORNER RADAR |
| MEMORY | 10A | INSTRUMENT CLUSTER, HEAD UP DISPLAY, MOOD LAMP, AIR CONDITIONER CONTROL MODULE |
| FUEL LID | 10A | Открывая дверь наливного бака (вторая часть топливной заправки) PHEV) |
| AMP | 30A | AMP (усилитель) |
| P/WINDOW RH | 25A | Мощность главного сливочного переключателя, переключателя мощности пассажиров |
| MODULE 6 | 7.5A | IBU (INTEGRATED BODY CONTROL UNIT) |
| MODULE 5 | 10A | HEAD LAMP LEVELING DEVICE, AUDIO/NAVIGATION HEAD UNIT, WIRELESS SMART PHONE CHARGING SYSTEM, E-CALL UNIT, AIR CONDITIONER CONTROL MODULE, OVERHEAD CONSOLE LAMP, ELECTRIC CHROMIC MIRROR, AMP (AMPLIFIER), SEAT WARMER CONTROL MODULE |
| MDPS 2 | 7.5A | Рулевое устройство управления механической тягой |
| USB CHARGER | 10A | USB CHARGER (FRONT TRAY/ SEAT Водитель/пассажир) |
| IAU | 10A | DIGITAL KEY 2 TOUCH UNIT |
| BRAKE SWITCH | 10A | IBU (Объединенный блок управления кузовом), остановить переключатель лампочек |
| P/SEAT DRV | 30A | Мощный переключатель сиденья водителя, водитель IMS (комплексная система памяти) |
| A/C | 7.5A | AIR CONDITIONER CONTROL MODULE, блок предохранителей моторного отсека (BLOWER, PTC (положительный температурный коэффициент) RELAY), A/C COMPRESSOR |
| AIR BAG 1 | 15A | SRS (Дополнительная удерживающая система) |
| IG1 2 | 25A | Блок предохранителей моторного отсека Block (PCB (печатная плата) BLOCK FUSE - IEB4, ECU3, DCT3, EWP3) |
| MODULE 2 | 10A | IBU (Объединенный орган по контролю Unit), ADAS PARKING ECU, E-CALL AUDIO/NAVIGATION HEAD UNIT, блок предохранителей моторного отсека (реле P/OUTLET) |
| MULTI MEDIA | 25A | Аудио (диплея), звук/видео и руководитель навигационной группы |
| DOOR LOCK | 20A | Замок шлюза центральной двери |
| MODULE 1 | 10A | KEY INTERLOCK, AIR CONDITIONER CONTROL MODULE, CHARGING LAMP (THE PLUG-IN HYBRID VEHICLE), HAZARD SWITCH, RAIN SENSOR, STEERING WHEEL REMOTE CONTROL |
| P/SEAT PASS | 30A | Мощность переключателя пассажирских сидений, реленый блок пассажирских сидений |
| S/HEATER RR | 25A | Модуль управления подогревом заднего сиденья |
| MODULE 7 | 7.5A | ADAS PARKING ECU, AC INVERTER, COOLING FAN MOTOR, SEAT WARMER CONTROL MODULE |
| E-SHIFTER 2 | 10A | SCU (Группа управления системой), электронный сменщик |
| MODULE 4 | 10A | IBU (Объединенный орган по контролю Unit), ADAS PARKING ECU, VESS (Звуковая система двигателя) UNIT, FRONT VIEW CAMERA, CRASH PAD SWITCH, CENTER CONSOL, REAR CORNER RADAR |

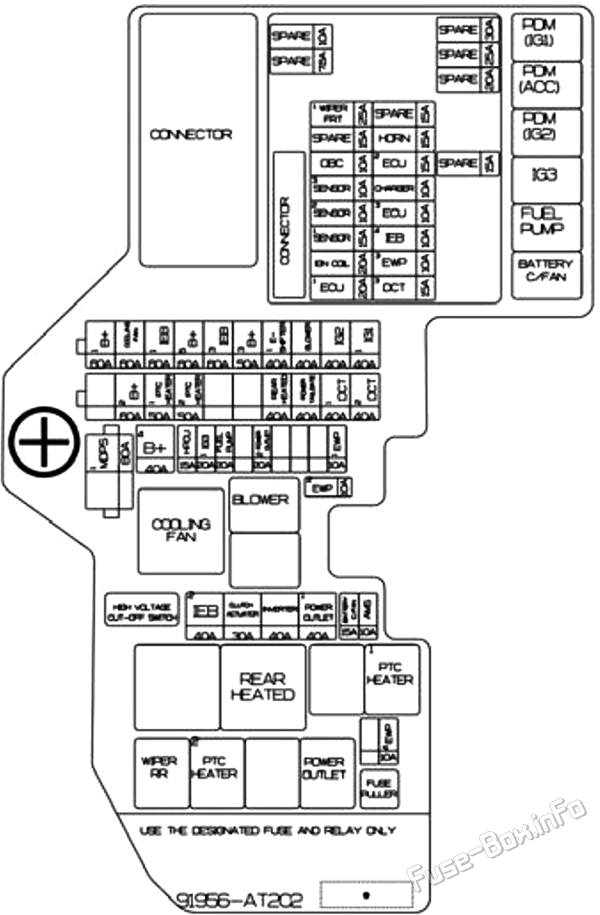

Блок предохранителей в моторном отсеке
| Название предохранителя | Рейтинг предохранителей | Охраняемый контур |
|---|---|---|
| MDPS1 | 80A | Рулевое устройство управления механической тягой |
| B+1 | 60A | ICU JUNCTION BLOCK (IPS) |
| COOLING FAN | 60A | Регулятор вентилятора охлаждения |
| IEB 1 | 60A | IEB (комплексный электронный модуль торможения) |
| B+5 | 60A | PCB-блок моторного отсека (печатная плата) |
| IEB 3 | 60A | IEB (комплексный модуль электрического тормоза) |
| B+3 | 50A | ICU JUNCTION BLOCK (FUSE - E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP (усилитель),POWER SEAT Водитель,POWER SEAT Пассажир,SEAT HEATER Спереди,SEAT HEATER Сзади),EWP2 |
| E-SHIFTER 1 | 40A | SCU (Закрываемая с помощью группы контроля за проводами) |
| BLOWER | 40A | Реле с помощью сдува |
| IG2 | 40A | ICU JUNCTION BLOCK (FUSE - WASHER, A/C, MODULE6, MODULE7, WIPER сзади) |
| IG1 1 | 40A | ICU JUNCTION BLOCK (FUSE - MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE2, A/BAG Показатель MODULE4, MODULE5, E-SHIFTER2: оказание помощи в предотвращении столкновений на этапе переднего столкновения;ING1 2) |
| B+2 | 60A | ICU JUNCTION BLOCK (IPS) |
| PTC HEATER 1 | 50A | PTC (положительный температурный коэффициент) HEATER #1 RELAY |
| PTC HEATER 2 | 50A | PTC (положительный температурный коэффициент) HEATER #2 RELAY |
| REAR HEATED | 40A | реле обогрева заднего стекла |
| POWER TAILGATE | 40A | Энергетический блок |
| DCT 1 | 40A | DUAL CLUTCH TRANSMISSION |
| DCT 2 | 40A | DUAL CLUTCH TRANSMISSION |
| B+4 | 40A | ICU JUNCTION BLOCK (FUSE - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK |
| HPCU | 15A | HYBRID POWER CONTROL UNIT |
| IG3 1 | 20A | IGNITION3 RELAY |
| FUEL PUMP | 20A | Реле топливного насоса |
| POWER OUTLET | 20A | Спереди розетка питания |
| EWP 1 | 10A | Электронный насос для воды |
| EWP 2 | 10A | Электронный насос для воды |
| IEB 2 | 40A | IEB (комплексный модуль электрического тормоза) |
| CLUTCH ACTUATOR | 30A | ENGINE CLUTCH ACTUATOR (HPCU (Гибридный блок регулирования мощности) |
| INVERTER | 40A | AC INVERTER |
| POWER OUTLET 1 | 40A | Спереди розетка питания |
| BATTERY C/FAN | 15A | Вентилятор аккумуляторной батареи (вентилятор) HEV (Гибрид электромобиль) |
| AMS | 10A | BATTERY SENSOR (PHEV (Гибридное электромобиль с разбавленным люгом) |
| EWP 4 | 10A | Электронный насос для воды (батарей) PHEV (Гибридное электромобиль с разбавленным люгом) |
| WIPER FRT 1 | 25A | FRONT WIPER MOTOR |
| OBC | 10A | ON BOARD CHARGER UNIT (PHEV (Гибридное электромобиль с разбавленным люгом) |
| SENSOR 3 | 10A | FUEL PUMP RELAY |
| SENSOR 2 | 10A | OIL CONTROL VALVE, PURGE CONTROL SOLENOID VALVE, VARIABLE OIL PUMP VALVE CONTROL, COOLING FAN MOTOR RELAY, FUEL TANK ISOLATION VALVE (PHEV (Гибридное электромобиль с разбавленным люгом) |
| SENSOR 1 | 15A | Кислородный датчик (Coxygen Sensor) UP/DOWN) |
| IGN COIL | 20A | Согрев катушка #1/#2/#3/#4 |
| ECU 1 | 20A | ECM (ENGINE CONTROL MODULE) |
| ECU 2 | 15A | ECM (ENGINE CONTROL MODULE) |
| CHARGER | 10A | CHARGER LOCK/UNLOCK RELAY (PHEV) |
| ECU 3 | 10A | ECM (ENGINE CONTROL MODULE) |
| IEB 4 | 10A | IEB (комплексный модуль электрического тормоза) |
| EWP 3 | 10A | Электронный насос для воды |
| DCT 3 | 15A | DUAL CLUTCH TRANSMISSION |

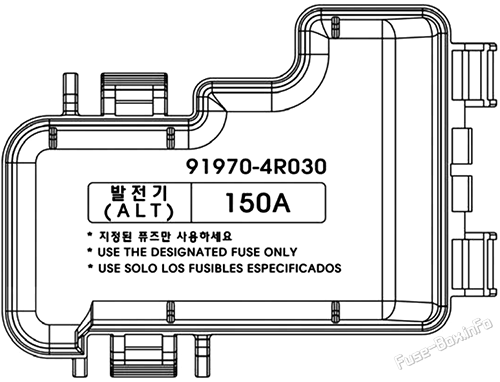

Блок на крышке аккумуляторной батареи
Дополнительная информация: Kia Niro HEV PHEV 2023-2025
