Предохранители и реле KIA Magentis (2006-2010)

Схемы относятся к указанным годам и вариантам KIA Magentis (2006-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Схема предохранителей KIA Magentis 2006-2010

Схема предохранителей KIA Magentis 2006-2010

Предохранители прикуривателя (розетки) в KIA Magentis расположены в блоке предохранителей панели приборов (см. предохранитель «C/зажигалка» (прикуриватель)), и в блоке предохранителей в моторном отсеке (предохранитель «Р/ВЫХОД» (разъем питания)).

Расположение блока предохранителей

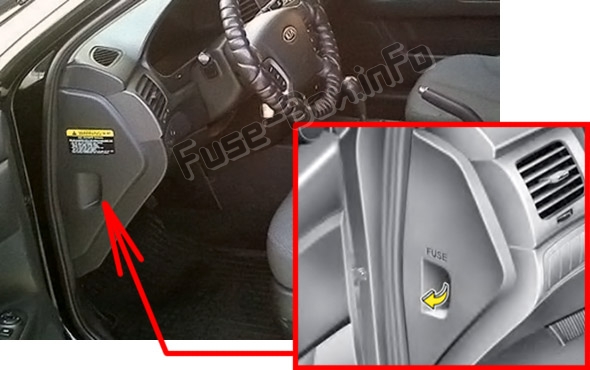

Приборная доска

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.Приборная доска

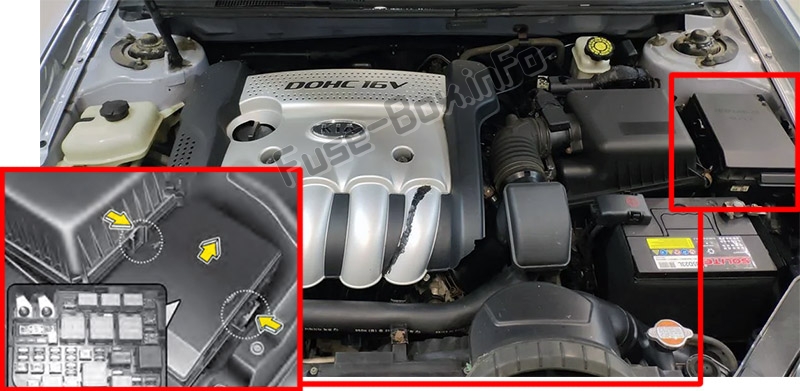

Моторного отсека

Моторного отсека

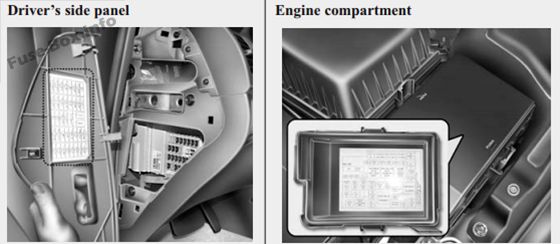

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Моторного отсека

2007, 2008

Назначение предохранителей в панели приборов (2007, 2008)

ОписаниеНоминал, АмперЗащищенный компонент
H/LP10AФара
ПО А/КОН10AКондиционер
НАЧАЛО10AЗапустить двигатель
П/СИДЕНЬЕ ПРАВОЕ30AСиденье с электроприводом (правое)
П/ВДВ правый25AЭлектростеклоподъемник (справа)
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ25AПередний стеклоочиститель
ЗЕРКАЛО ХТД10AОбогрев наружных зеркал заднего вида
РР противотуманные фары15AЗадний противотуманный фонарь
П/СИДЕНЬЕ ЛЕВОЕ30AСиденье с электроприводом (левое)
P/WDW левый25AЭлектростеклоподъемник (слева)
ЗАПАСНОЙ10AЗапасной предохранитель
МОДУЛЬ-210AКластер
С ДЕИЛЬЕРОМ15Aантиобледенитель
ХВОСТ ПРАВЫЙ10AЗадний фонарь (справа)
ХВОСТ ЛЕВЫЙ10AЗадний фонарь (левый)
EPS10AУсилитель руля
А/КОН10AКондиционер
БЕЗОПАСНОСТЬ20AБезопасное электрическое окно
A/СУМКА ИНД.10AПредупреждение о подушке безопасности
СУМКА15AВоздушная подушка
ДР ЛОК25AЦентральный дверной замок
ЗАПАСНОЙ10AЗапасной предохранитель
КЛАСТЕР10AКластер
МОДУЛЬ-110AЗуммер BWS, переключатель ESP
ОПАСНОСТЬ15AСветовой сигнал опасности
СТОП ЛП15AСтоп-сигнал
ЗАПАСНОЙ15AЗапасной предохранитель
РАССКАЗАТЬ СКАЗКУ10AЧасы
Т/КРЫШКА ОТКРЫТА15AОткрыватель крышки багажника
РЕГУЛИРОВКА ПЕДАЛЬ10AОтрегулировать реле педали
ЗАПАСНОЙ15AЗапасной предохранитель
T/SIG10AСветовой сигнал поворота
TPMS10ATPMS
ВОЗДУХОДУВКА МТР10AВоздуходувка. Кондиционер
ПАМЯТЬ15AКластер. ЭТАКС. кондиционер Часы. Комнатная лампа
АУДИО15AАудио
C/зажигалка25AЗажигалка
Д/ЧАСЫ10AЧасы

Назначение предохранителей в моторном отсеке (2007, 2008)

Назначение предохранителей в моторном отсеке (2007, 2008)
ОписаниеНоминал, АмперЗащищенный компонент
И/П Б+ 250AПанель приборов В+
АБС 240AABS
DRL15AДневной ходовой свет
HORN15AHorn
H/LP НИЗК.15AФара (низкая)
F/НАСОС20AТопливный насос
H/LP HI15AФара (высокая)
ECU10AБлок управления двигателем
АБС 140AABS
ALT125А (150А)Генератор
ЗАПАСНОЙ10AЗапасной предохранитель
ЗАПАСНОЙ15AЗапасной предохранитель
ЗАПАСНОЙ20AЗапасной предохранитель
ФРТ ПРОТИВОТУМАННЫЙ15AПередняя противотуманная фара
РЕЛЕ ЭБУ30AБлок управления двигателем
УСИЛИТЕЛЬ МОЩНОСТИ20AУсилитель
ЗАПАСНОЙ15AЗапасной предохранитель
ЗАПАСНОЙ20AЗапасной предохранитель
Р/ВЫХОД25AРозетка
РАД ВЕНТИЛЯТОР30А (40А)Вентилятор радиатора
PCU10AДатчики системы управления силовой передачей, TCU
ABS10AABS
S/теплее25AПодогрев сиденья
ATM20AАвтоматическое управление коробкой передач
S/КРЫША20AЛюк на крыше
ЗАПАСНОЙ20AЗапасной предохранитель
РЕЗЕРВНОЕ КОПИРОВАНИЕ10AРезервный свет
RR HTD40AОбогрев заднего стекла
IGN 130AЗажигание
B+30AВ панели Б
TAIL20AЗадний свет
А/КОН10AКондиционер
ЭБУ-120AБлок управления двигателем
КАТУШКА ЗАЖИГАНИЯ20AКатушка зажигания
СНСР310AДатчики
ВОЗДУХОДУВКА40Aвоздуходувка
ИГН 230AЗажигание
СНСР215AДатчики
СНСР 115AДатчики
РЕЛЕ СИГНАЛА-Реле звукового сигнала
РЕЛЕ HDLP_LOW-Реле фар (ближнего света)
РАД ВЕНТИЛЯТОР_HI RELAY-Реле вентилятора радиатора
РАД ВЕНТИЛЯТОР_LOW РЕЛЕ-Реле вентилятора радиатора
F/РЕЛЕ НАСОСА-Реле топливного насоса
РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ-Реле стеклоочистителя
ГЛАВНОЕ РЕЛЕ-Главное реле
СТАРТ РЕЛЕ-Реле пускового двигателя
РЕЛЕ ПОДКЛЮЧЕНИЯ АТМ-Реле управления автоматической коробкой передач
РЕЛЕ А/КОН-Реле кондиционера

2009, 2010

Назначение предохранителей в панели приборов (2009, 2010)

#Номинал, АмперЗащищенный компонент
Д/ЧАСЫ10AO/S MIRROR SW, АУДИО, ETACS, Д/ЧАСЫ
C/зажигалка15AC/зажигалка
СУМКА15AACU, PAB_DISPLAY, PAB C_OFF SW
T/SIG10AЛАМПА ПОВОРОТА, ЛАМПА ПОВТОРИТЕЛЯ, M/F SW, ОПАСНОСТЬ SW, КЛАСТЕР
КЛАСТЕР10AКЛАСТЕР, ЭТАКС, PDM_UNIT_B
A/СУМКА ИНД.10AКЛАСТЕР
МОДУЛЬ-110AS_REMOCON SW. BWS BUZZER, PIC UNIT A, S_ANGLE SNSR, ESC SW
СКАЖИТЕ ХВОСТ10AД/ЧАСЫ (КОНТРОЛЬ)
H/LP10AКАТУШКА H/LP НИЗК. RLY, КАТУШКА H/LP HIGH RLY
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ25AОМЫВАТЕЛЬ MTR, ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ, РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ
А/КОН10AА/КОН АВТО_1
EPS10AБЛОК EPS, PDM_UNIT_B
МОДУЛЬ-210AКАТУШКА ВЕНТИЛЯТОРА, ETACS, S/КРЫША, КАТУШКА СТЕКЛООЧИСТИТЕЛЯ HI RLY, КЛАСТЕР, ДАТЧИК ДОЖДЯ, РЕОСТАТ, КАТУШКА S/НАГРЕВАТЕЛЬНАЯ КАТУШКА, AIH SNSR
А/КОН S/W10AА/КОН АВТО_2
НАЧАЛО10AСТАРТОВАЯ КАТУШКА, ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ, ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ СЦЕПЛЕНИЯ
АУДИО15AАВ, АУДИО
ПАМЯТЬ15AT/КОМНАТНАЯ ЛАМПА, ETACS, КЛАСТЕР, Д/ЧАСЫ, А/КОН MANU_AUTO, KEYJLL(+), СОЛНЦЕЗАЩИТНАЯ ЛАМПА, КОМНАТНАЯ ЛАМПА. O/H КОНСОЛЬ LP, DR ЛАМПА
П/СИДЕНЬЕ ЛЕВОЕ30AP/SEAT_LH
П/СИДЕНЬЕ ПРАВОЕ30AП/СИДЕНЬЕ.ПРАВ.
ECS/RR Противотуманные фары15AПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ (IND.), ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА ETACS
С ДЕИЛЬЕРОМ15AFRT_GLASS_HTD, ЭТАКС
P/WDW левый25AP/WDW MTR LH
П/ВДВ правый25AP/WDW MTR RH
БЕЗОПАСНОСТЬ20AБЕЗОПАСНОСТЬ
ЗЕРКАЛО ХТД10AЗЕРКАЛО ЗАДН.
Т/КРЫШКА ОТКРЫТА15AF/FILLER ACTR, LATCH_T_LID, ETACS
РЕГУЛИРОВКА ПЕДАЛЬ10AKEY SOL, ATM SOL, РЕГУЛИРОВКА ПЕДАЛЬ SW, РЕГУЛИРОВКА ПЕДАЛЬ MTR, БЛОК УПРАВЛЕНИЯ ATM&K/LOCK
СТОП ЛП15AСТОП-СИГНАЛ, ВЫСОКИЙ СТОП-СИГНАЛ
ОПАСНОСТЬ15AПОВОРОТНАЯ ЛАМПА, S/ПОВТОРИТЕЛЬНАЯ ЛАМПА, КЛАСТЕР. ЭТАКС, ОБДИИ
TPMS (при наличии)10ADR WARN PIC SW, PIC UNIT_A, FOB_HOLDER_EXTN
ДР ЛОК25AD/LOCK MOTOR, T/TURN UNLOCK MTR, ETACS
ХВОСТ ЛЕВЫЙ10AФРТ ПРОТИВОТУМАННЫЙ RLY COIL, COMBI LP_LH, ЛИЦЕНЗИОННАЯ ЛАМПА.LH, POS.LP LH
ХВОСТ ПРАВЫЙ10APOS.LP RH, GLOVE BOX LP, COMBI LP_RH, LICENSE LAMP.RH, RR.FOG SW, P/WINDOW SW, ESP SW, ОПАСНОСТЬ SW, ПО А/КОН, SEAT WARMER SW, A.CON SW, S_REMOCON_SW, SPORT_MODE_SW
ВОЗДУХОДУВКА МТР10AВОЗДУХОДУВКА_MTR
ЗАПАСНОЙ10A-
ДПМ-110APDM_UNIT_B, SSB
ДПМ-220APDM_UNIT_A

Назначение предохранителей в моторном отсеке (2009, 2010)

№ОписаниеНоминал, АмперЗащищенный компонент
ПЛАВКАЯ СВЯЗЬ:
ALT150 А (2,7 л) / 125 А (2,4 л)ПЛАВКАЯ ВСТАВКА, ПРЕДОХРАНИТЕЛЬ
IGN130AПРЕДОХРАНИТЕЛЬ (СУМКА, TURN, КЛАСТЕР, TELTAIL, A/СУМКА ИНД.., 21, PCU, МОДУЛЬ-1, ЗАПАСНОЙ)
IGN230AПРЕДОХРАНИТЕЛЬ (МОДУЛЬ-2, H/LP, А/КОН, СТЕКЛООЧИСТИТЕЛЬ, ЗАПАСНОЙ, SATRT), КНОПОЧНОЕ РЕЛЕ
TAIL20AХВОСТ_LP_LH. TAIL_LP_RH
RR HTD40AЗЕРКАЛО ХТД, RR_HTD_RELAY
ВОЗДУХОДУВКА40AВЕНТИЛЯТОР MTR, ПРЕДОХРАНИТЕЛЬ (ПО А/КОН)
И/П Б+130AПРЕДОХРАНИТЕЛЬ (ОПАСНОСТЬ, СТОП ЛД. TPMS, Т/КРЫШКА, РЕГУЛИРОВКА ПЕДАЛИ, DR_LOCK)
И/П В+250AРЕЛЕ П/ОКНА, ПРЕДОХРАНИТЕЛЬ (ПРОТИВОТУМАННАЯ ЗАДНЯЯ ЧАСТЬ, P/SEAT_LH, P/SEAT_RH, С ДЕИЛЬЕРОМ, РАЗЪЕМ ПИТАНИЯ, PDM_1, PDM_2)
ЭБУ РЛИ30APCU, КАТУШКА ЗАЖИГАНИЯ, ИНЖЕКТОР, ДАТЧИК
ПРЕДОХРАНИТЕЛИ:
1РАД ВЕНТИЛЯТОР40 А (2,7 л) / 30 А (2,4 л)РАД ВЕНТИЛЯТОР МТР
2ABS140AБЛОК АБС/ESC
3ABS240AБЛОК АБС/ESC
4А/КОН10AКОМПРЕССОР КОНДИЦИОНЕРА
5S/теплее25AS/ТЕПЛОЕ.ЛЕВОЕ, S/ТЕПЛОЕ_ПРАВОЕ
6П/АМП20AП/АМП, AV-AMP
7S/КРЫША20AS/КРЫША MTR
8Р/ВЫХОД25AР/ВЫХОД
9FRTFOG15AПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА
10ГОЛОВА LP ПРИВЕТ15AГОЛОВА LP ПРИВЕТ
11НАПОР НИЗКИЙ15AНАПОР НИЗКИЙ
12HORN15AСИГНАЛ, B/СИГНАЛ СИГНАЛА. ГОРН SW
13СНСР115AMAR MAF, CMR CCV, VIS. CPSV, ISCA, OCV. РОГ. САМ. ДКП, ДАТЧИК ВМТ
14СНСР215A02 ДАТЧИК. РОГ АКТР
15СНСР310AИНЖЕКТОР, ГРМ
16КАТУШКА ЗАЖИГАНИЯ20AКАТУШКА ЗАЖИГАНИЯ. ПКУ. 02 ДАТЧИК
17ЭБУ-120APCU
18F/НАСОС20AF/НАСОС МТР
19ECU10APCU
20ATM20ATCU, ATM_SOLENOID
21РЕЗЕРВНОЕ КОПИРОВАНИЕ10AЗАПАСНАЯ ЛАМПА. ЗЕРКАЛО ЭБУ. УСТАНОВКА БВС
22ABS10AБЛОК АБС/ESC
23PCU10APCU, ДАТЧИК СКОРОСТИ
24DRL15AМОДУЛЬ УПРАВЛЕНИЯ ДХО
