Предохранители и реле KIA Niro (2017-2019..)
Схемы относятся к указанным годам и вариантам KIA Niro (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Niro 2017-2019…
Предохранители прикуривателя (розетка) расположены в блоке предохранителей моторного отсека (см. предохранители «РОЗЕТКА 1», «РОЗЕТКА 2» и «РОЗЕТКА 3»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

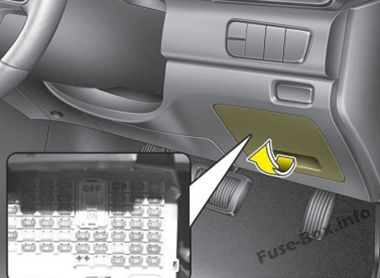

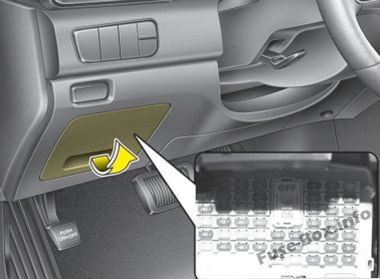

Приборная доска

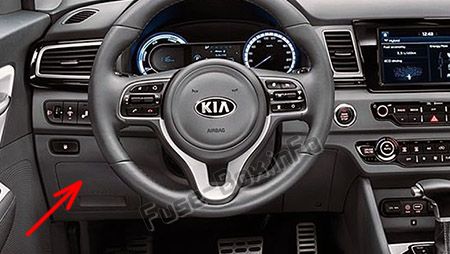

Автомобили с левым рулем

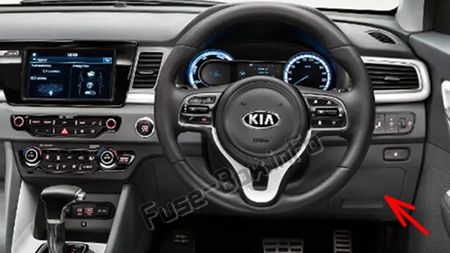

Автомобиль с правым рулем

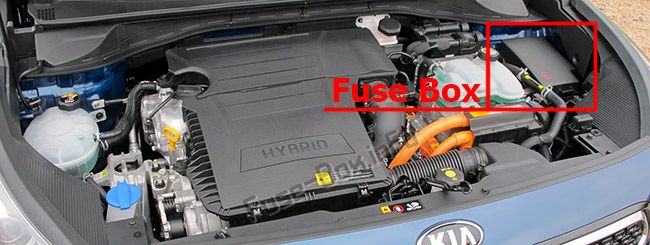

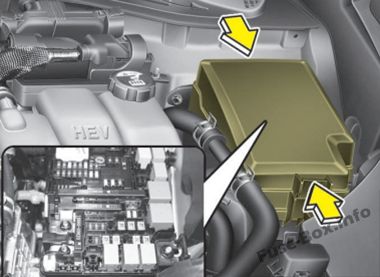

Моторного отсека

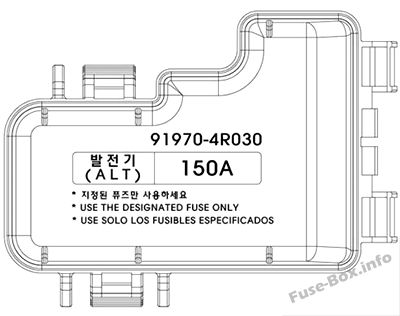

Главный предохранитель (подключаемый гибрид)
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2017

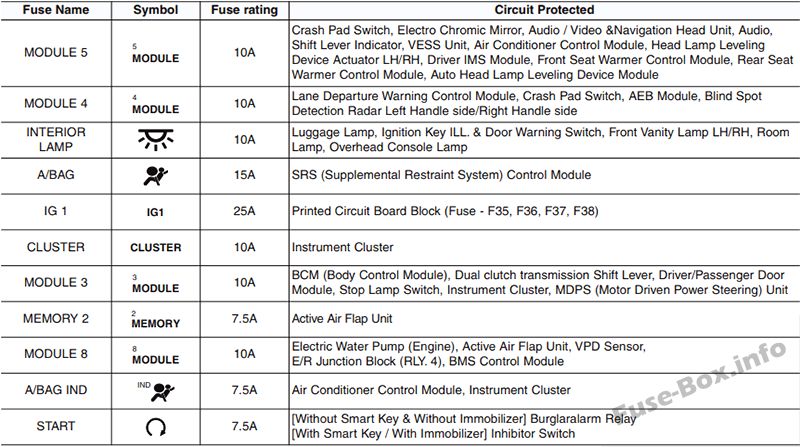

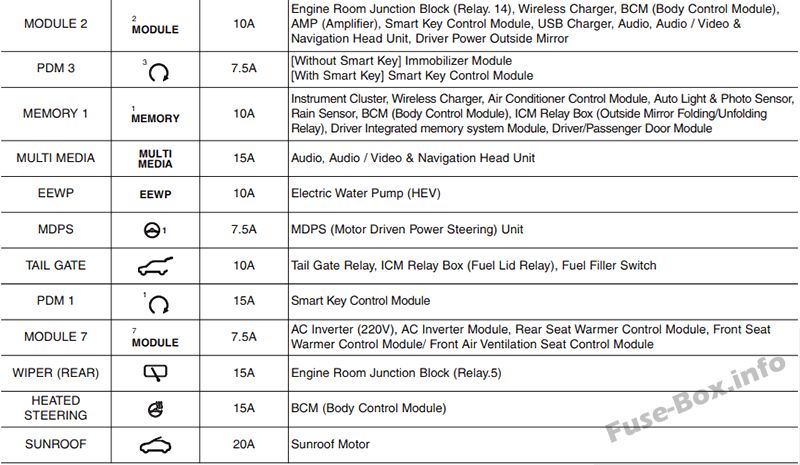

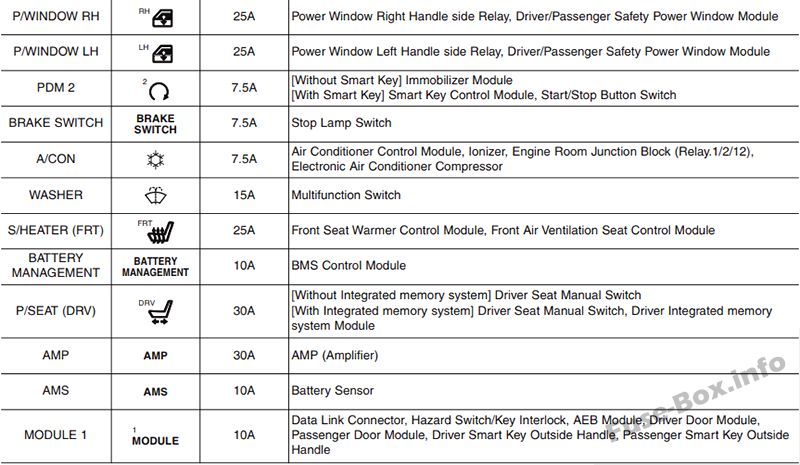

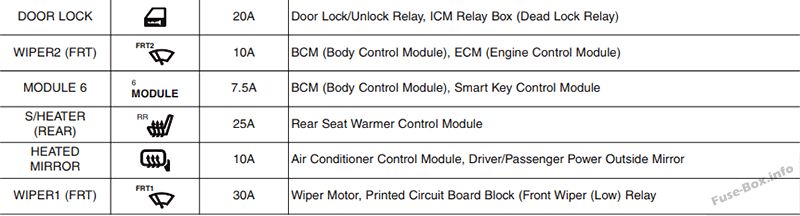

Приборная доска
Назначение предохранителей в панели приборов (2017 г.)

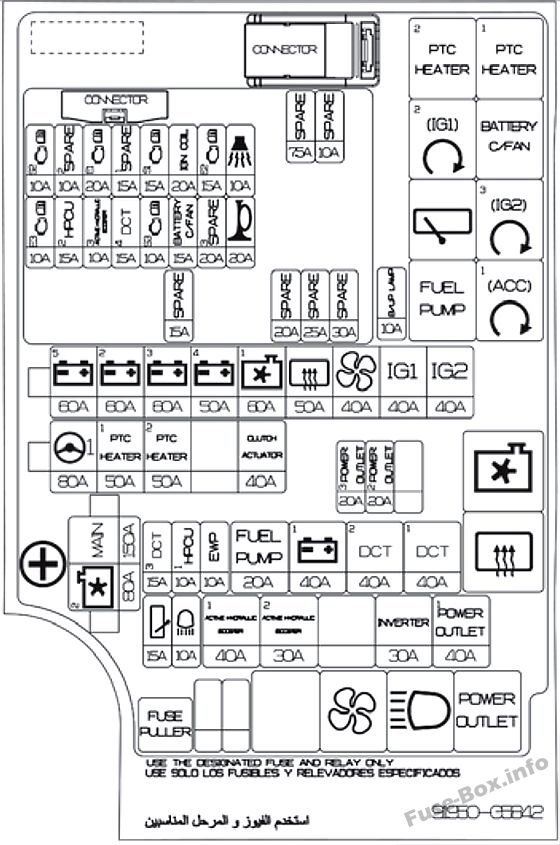

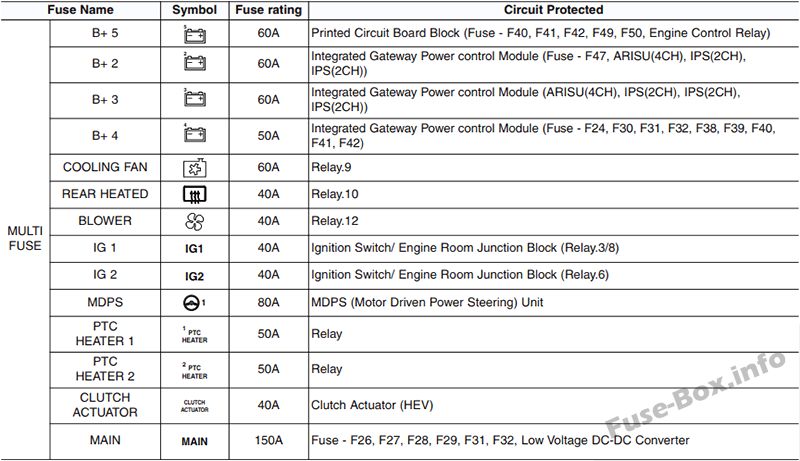

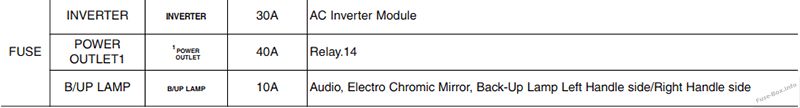

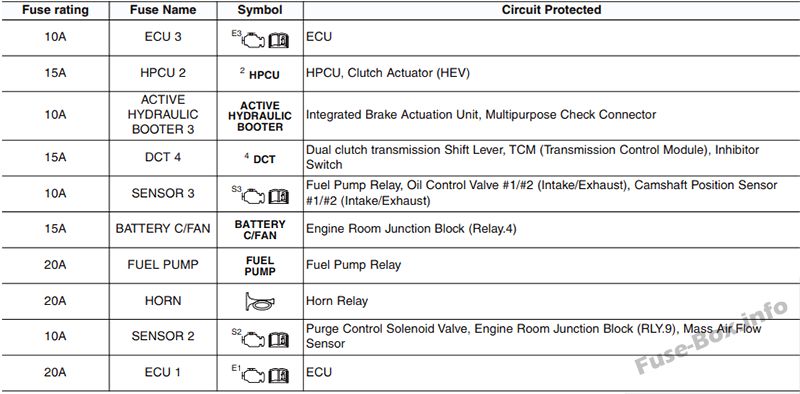

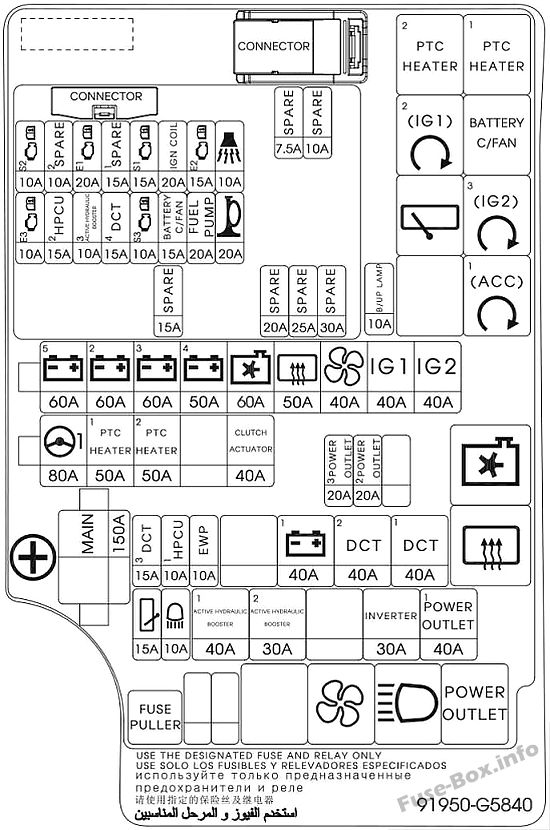

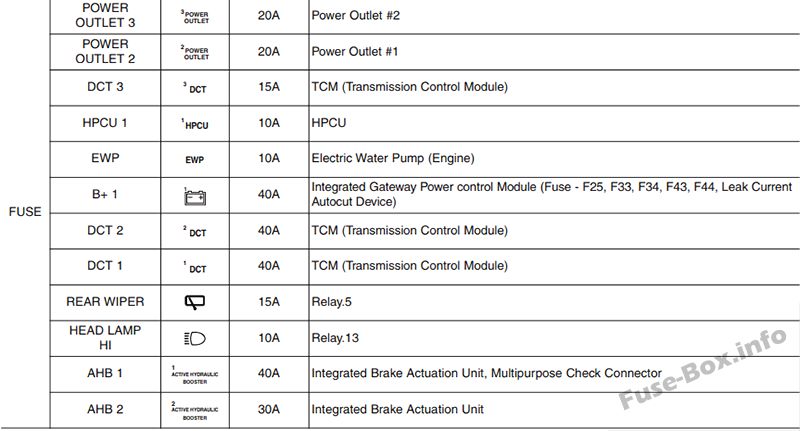

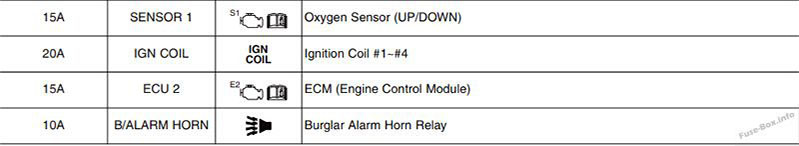

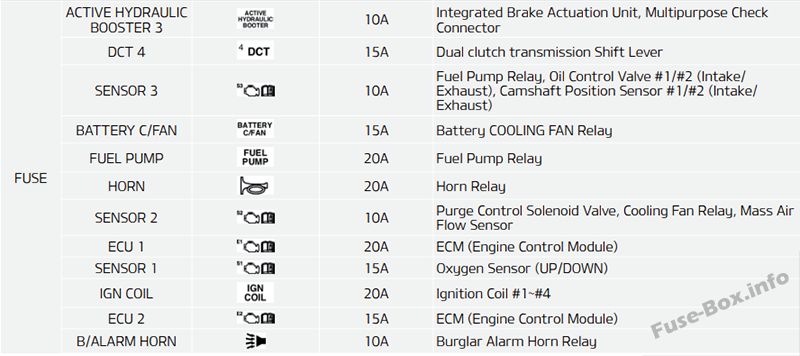

Моторного отсека
Назначение предохранителей в моторном отсеке (2017 г.)
Схема (блок печатной платы)

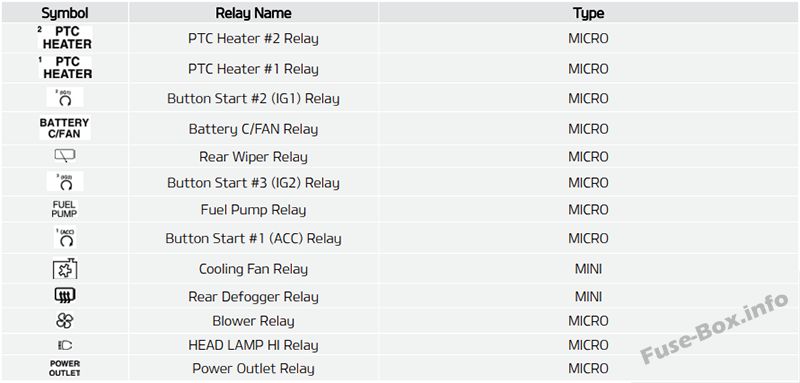

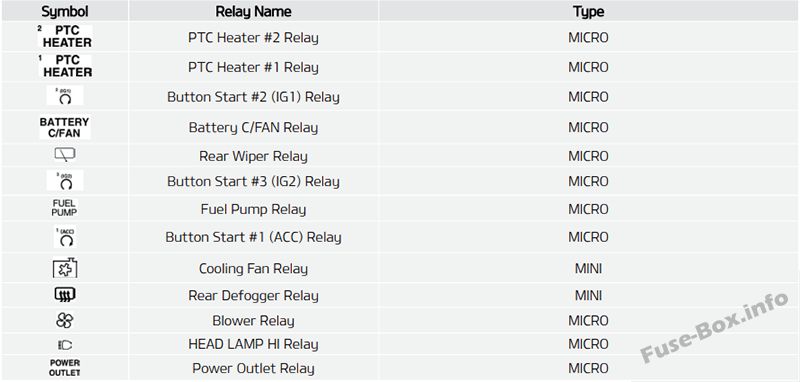

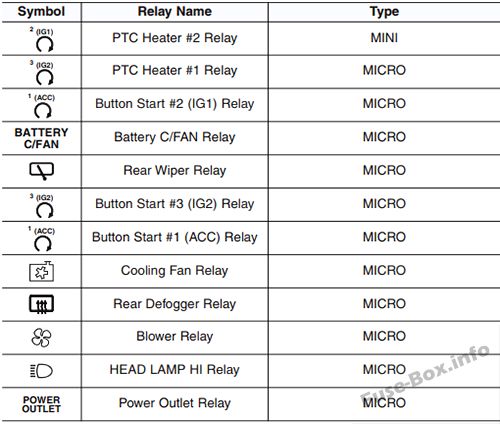

Реле

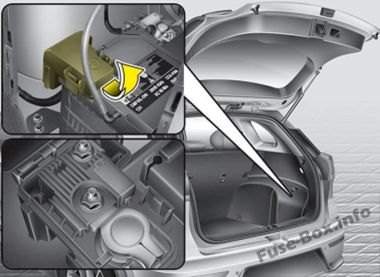

Крышка клемм аккумуляторной батареи (подключаемый гибрид)
2018

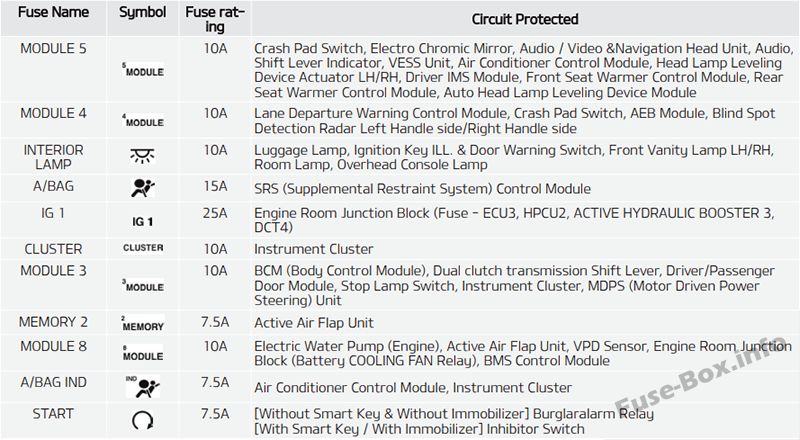

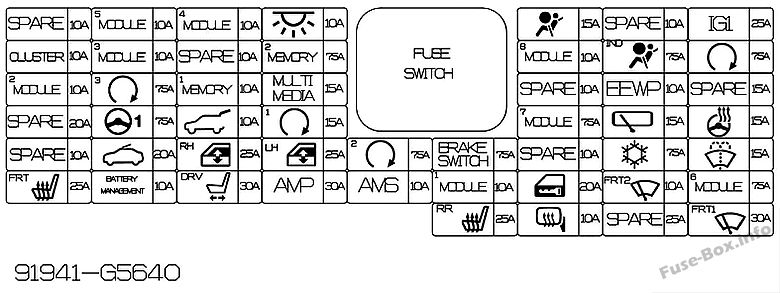

Панель приборов (гибрид)
Назначение предохранителей в панели приборов (гибрид) (2018)

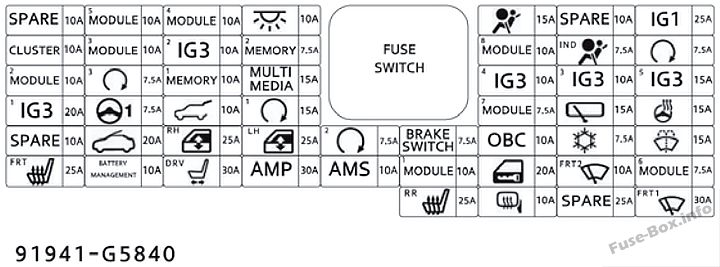

Приборная панель (подключаемый гибрид)
Назначение предохранителей в панели приборов (подключаемый гибрид) (2018 г.)

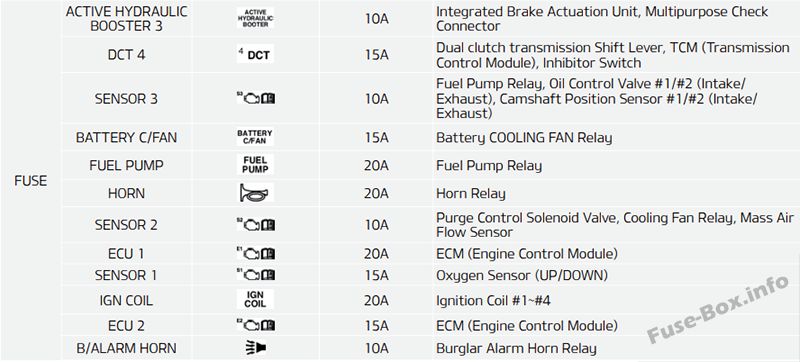

Моторного отсека
Назначение предохранителей в моторном отсеке (гибрид) (2018)
Назначение предохранителей в моторном отсеке (Plug-in Hybrid) (2018)
Реле (гибрид)
Реле (подключаемый гибрид)
Крышка клемм аккумуляторной батареи (подключаемый гибрид)
2019

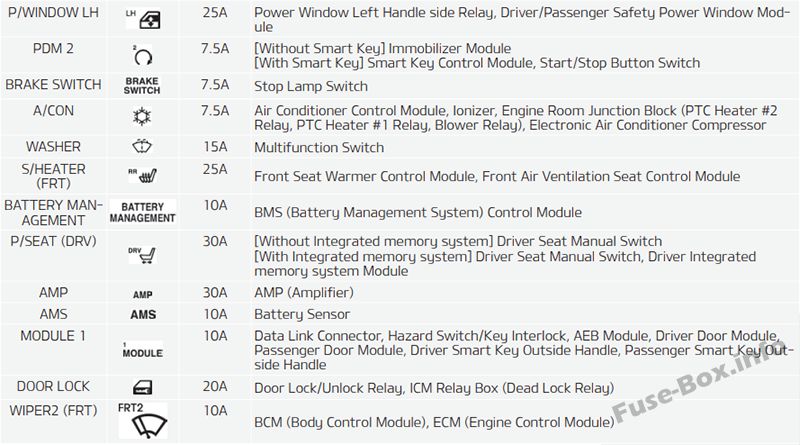

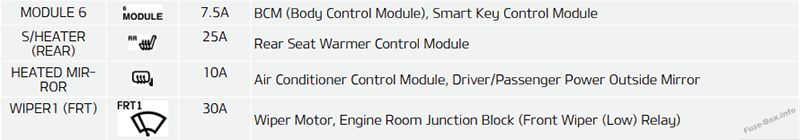

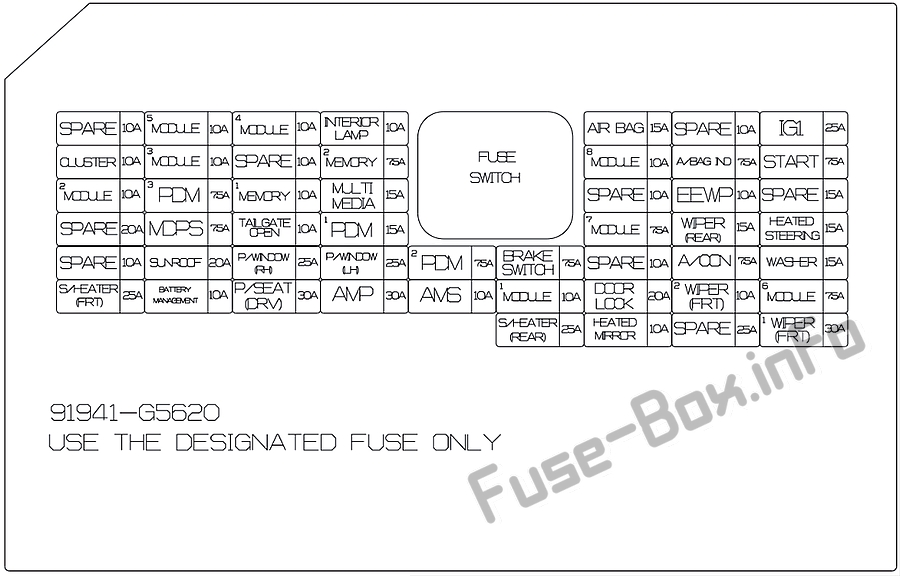

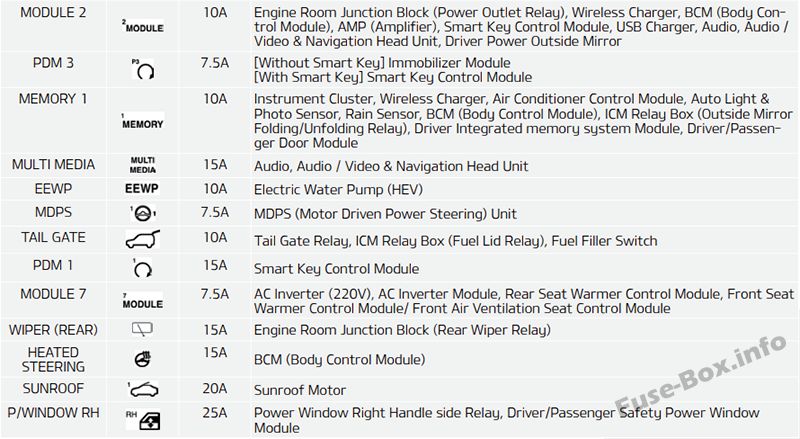

Приборная панель (гибрид)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МОДУЛЬ 5 | 10A | Электрохромное зеркало, головное аудио/видео и навигационное устройство, аудиосистема, модуль IMS водителя (интегрированная система памяти), блок VESS (виртуальная звуковая система двигателя), индикатор рычага переключения передач, модуль управления кондиционером, модуль управления обогревателем заднего сиденья, вентиляция переднего воздуха Модуль управления сиденьем, модуль управления обогревателем переднего сиденья, исполнительный механизм устройства регулировки положения фар, левый/правый, модуль устройства автоматической регулировки положения фар, переключатель аварийной площадки |
| МОДУЛЬ 4 | 10A | Модуль управления системой удержания полосы движения, переключатель аварийной площадки, модуль AEB, радар обнаружения слепых зон, левый/правый, блок AFLS (адаптивной системы переднего освещения) |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Левая/правая передняя лампа туалетного столика, лампа салона, лампа потолочной консоли, ключ зажигания ILL. & Предупреждающий выключатель двери, лампа багажного отделения |
| СУМКА | 15A | Модуль управления SRS (дополнительной удерживающей системой), датчик присутствия пассажира |
| IG 1 | 25A | Распределительный блок моторного отсека (предохранитель — DCT4, HPCU2, ACTIVE HYDRAULIC BOOSTER3, ECU3) |
| КЛАСТЕР | 10A | Приборный щиток |
| МОДУЛЬ 3 | 10A | BCM (модуль управления кузовным оборудованием), DCT (коробка передач с двойным сцеплением), рычаг переключения передач, выключатель стоп-сигнала, модуль двери водителя, модуль двери пассажира |
| ПАМЯТЬ 2 | 7.5A | Блок активной воздушной заслонки |
| МОДУЛЬ 8 | 10A | Блок активной воздушной заслонки, электрический водяной насос (двигатель), распределительный блок в моторном отсеке (реле аккумуляторной батареи/вентилятора), модуль управления BMS (система управления аккумуляторной батареей) |
| A/СУМКА ИНД. | 7.5A | Модуль управления кондиционером, комбинация приборов |
| НАЧАЛО | 7.5A | [Без смарт-ключа и без иммобилайзера] Реле охранной сигнализации [Со смарт-ключом/с иммобилайзером] Переключатель блокировки |
| МОДУЛЬ 2 | 10A | Распределительный блок в моторном отсеке (реле розетки), беспроводное зарядное устройство, BCM (модуль управления кузовом), зарядное устройство USB, модуль управления смарт-ключом, аудиосистема, модуль управления BMS (система управления батареями), головное устройство аудио/видео и навигации, внешнее питание водителя Зеркальный переключатель, AMP (усилитель) |
| ДПМ 3 | 7.5A | [Без смарт-ключа] Модуль иммобилайзера [Со смарт-ключом] Модуль управления смарт-ключом |
| ПАМЯТЬ 1 | 10A | Комбинация приборов, модуль IMS водителя (встроенная система памяти), BCM (модуль управления кузовом), модуль управления кондиционером, автоматический свет и фотодатчик, модуль двери водителя, модуль двери пассажира, блок реле ICM (реле складывания/раскладывания наружных зеркал), Беспроводная зарядка |
| МУЛЬТИМЕДИА | 15A | Головное устройство Audio, AudioA/ideo и навигации |
| EEWP | 10A | Электрический водяной насос (ГЭМ) |
| MDPS | 7.5A | Блок MDPS (усилитель руля с электроприводом) |
| ЗАДНИЕ ВОРОТА | 10A | Реле задней двери, блок реле ICM (реле крышки топливного бака), переключатель топливного бака |
| ДПМ 1 | 15A | Модуль управления смарт-ключом |
| МОДУЛЬ 7 | 7.5A | Модуль управления обогревателем переднего сиденья, инвертор переменного тока (220 В), модуль управления передним сиденьем с вентиляцией, модуль обогрева заднего сиденья, модуль инвертора переменного тока |
| СТЕКЛООЧИСТИТЕЛЬ (ЗАДНИЙ) | 15A | Распределительный блок моторного отсека (реле заднего стеклоочистителя), двигатель заднего стеклоочистителя |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM (модуль управления кузовом) |
| ЛЮК | 20A | Люк Мотор |
| П/ОКНО ПРАВ. | 25A | Реле электрического стеклоподъемника (правого), модуль электрического стеклоподъемника безопасности пассажира |
| П/ОКНО ЛЕВ. | 25A | Реле электрического стеклоподъемника (левого), модуль электрического стеклоподъемника безопасности водителя |
| ДПМ 2 | 7.5A | [Без смарт-ключа] Модуль иммобилайзера [Со смарт-ключом] Модуль управления смарт-ключом, кнопочный переключатель «Пуск/Стоп» |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| А/КОН | 7.5A | Модуль управления кондиционером, электронный компрессор кондиционера, ионизатор, распределительный блок моторного отсека (реле вентилятора, реле нагревателя PTC1, реле нагревателя PTC2) |
| ШАЙБА | 15A | Многофункциональный переключатель |
| S/НАГРЕВАТЕЛЬ (ПЕРЕДНИЙ) | 25A | Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| УПРАВЛЕНИЕ АККУМУЛЯТОРОМ | 10A | Модуль управления BMS (система управления батареями) |
| П/СИДЕНЬЕ (ДРВ) | 30A | [Без IMS] Ручной переключатель сиденья водителя [С IMS] Ручной переключатель сиденья водителя, модуль Driver IMS (встроенная система памяти) |
| AMP | 30A | AMP (усилитель) |
| AMS | 10A | Не используется |
| МОДУЛЬ 1 | 10A | Разъем канала передачи данных, модуль AEB, аварийный выключатель, модуль двери водителя/пассажира, внешняя ручка смарт-ключа водителя/пассажира, блокировка ключа, обнаружение утечки естественного вакуума |
| ЗАМОК | 20A | Реле блокировки/разблокировки дверей, блок реле ICM (двухповоротное реле разблокировки) |
| СТЕКЛООЧИСТИТЕЛЬ 2 (ПЕРЕДНИЙ) | 10A | Электродвигатель стеклоочистителя, распределительный блок в моторном отсеке (реле переднего стеклоочистителя (низкого уровня)), ECM (блок управления двигателем), BCM (блок управления кузовным оборудованием) |
| МОДУЛЬ 6 | 7.5A | BCM (модуль управления кузовным оборудованием), модуль управления смарт-ключом |
| ОБОГРЕВАТЕЛЬ (ЗАДНИЙ) | 25A | Модуль управления обогревателем заднего сиденья |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира, модуль управления кондиционером |
| WIPER1 (ПЕРВЫЙ) | 30A | Электродвигатель стеклоочистителя, распределительный блок в моторном отсеке (реле переднего стеклоочистителя (низкого уровня)) |

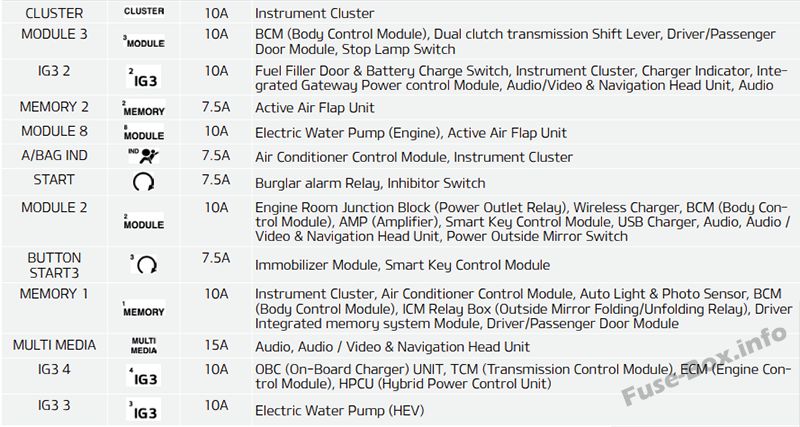

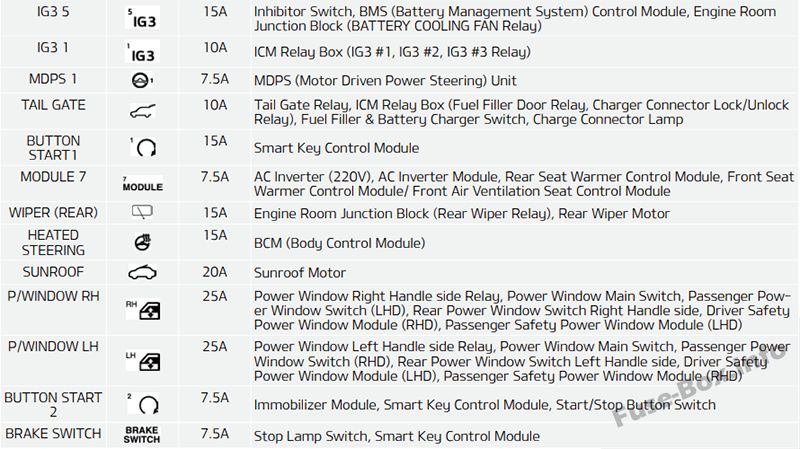

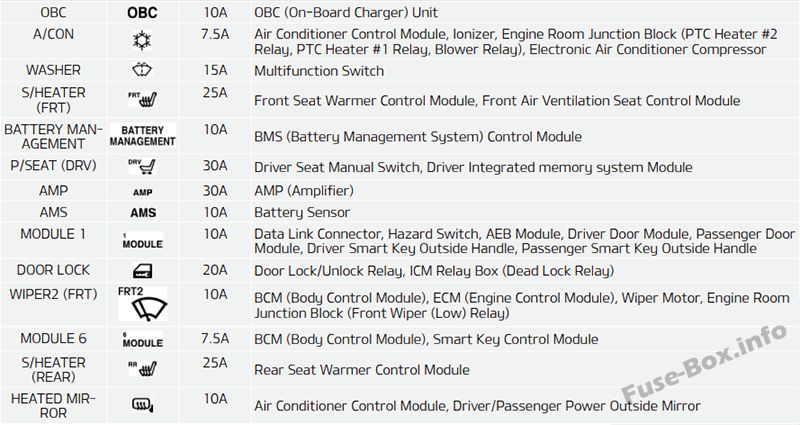

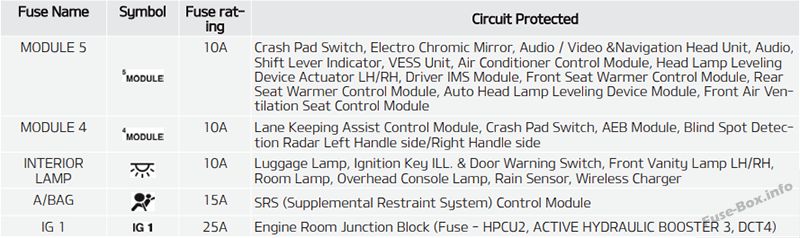

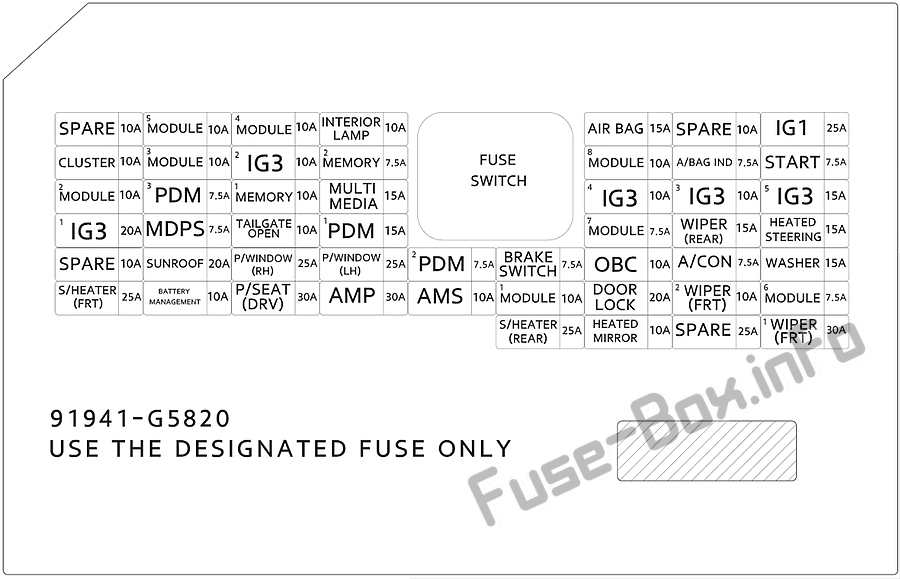

Приборная панель (подключаемый гибрид)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МОДУЛЬ 5 | 10A | Электрохромное зеркало, головное устройство аудио / видео и навигации, аудиосистема, модуль IMS водителя (интегрированная система памяти), модуль VESS (виртуальная звуковая система двигателя), модуль управления кондиционером, модуль управления обогревателем заднего сиденья, модуль управления вентиляцией переднего сиденья, Модуль управления обогревателем переднего сиденья, исполнительный механизм устройства регулировки положения фар, левый/правый, модуль устройства автоматической регулировки положения фар, переключатель аварийной площадки |
| МОДУЛЬ 4 | 10A | Модуль управления системой удержания в полосе движения, переключатель аварийной площадки, модуль AEB, радар обнаружения слепых зон, левая сторона ручки/правая сторона ручки |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Левая/правая передняя лампа туалетного столика, лампа салона, лампа потолочной консоли, ключ зажигания ILL. & Предупреждающий выключатель двери, лампа багажного отделения, беспроводное зарядное устройство |
| СУМКА | 15A | Модуль управления SRS (дополнительной удерживающей системой), датчик присутствия пассажира |
| IG 1 | 25A | Распределительный блок моторного отсека (предохранитель — DCT4, HPCU2, ACTIVE HYDRAULIC BOOSTER3) |
| КЛАСТЕР | 10A | Приборный щиток |
| МОДУЛЬ 3 | 10A | BCM (модуль управления кузовным оборудованием), DCT (коробка передач с двойным сцеплением), рычаг переключения передач, выключатель стоп-сигнала, модуль двери водителя, модуль двери пассажира |
| ИГ3 2 | 10A | Крышка топливного бака и переключатель зарядного устройства, комбинация приборов, аудиосистема, индикатор зарядного устройства, встроенный модуль управления питанием шлюза, головное устройство аудио/видео и навигации |
| ПАМЯТЬ 2 | 7.5A | Блок активной воздушной заслонки |
| МОДУЛЬ 8 | 10A | Блок активной воздушной заслонки, электрический водяной насос (двигатель) |
| A/СУМКА ИНД. | 7.5A | Модуль управления кондиционером, комбинация приборов |
| НАЧАЛО | 7.5A | БЛОК SMK, ПО ЗАЖИГАНИЯ, ПО ИНГИБИТОРА |
| МОДУЛЬ 2 | 10A | Распределительный блок в моторном отсеке (реле розетки), беспроводное зарядное устройство, BCM (модуль управления кузовом), зарядное устройство USB, модуль управления смарт-ключом, головное устройство аудио, аудио / видео и навигации, выключатель питания наружного зеркала, AMP (усилитель) |
| PDM3 | 7.5A | Модуль иммобилайзера, модуль управления смарт-ключом |
| ПАМЯТЬ 1 | 10A | Комбинация приборов, модуль IMS водителя (встроенная система памяти), BCM (модуль управления кузовом), модуль управления кондиционером, автоматический свет и фотодатчик, модуль двери водителя, модуль двери пассажира, блок реле ICM (реле складывания/раскладывания наружных зеркал) |
| МУЛЬТИМЕДИА | 15A | Аудио, аудио/видео и навигационное головное устройство |
| ИГ3 4 | 10A | Блок OBC (бортовое зарядное устройство), TCM (модуль управления коробкой передач), ECM (модуль управления двигателем), HPCU (гибридный блок управления мощностью) |
| ИГ3 3 | 10A | Электрический водяной насос (PHEV) |
| ИГ3 5 | 15A | Переключатель диапазонов коробки передач, модуль управления BMS (система управления аккумуляторной батареей), распределительный блок в моторном отсеке (реле аккумуляторной батареи/вентилятора) |
| ИГ3 1 | 20A | Блок реле ICM (реле IG3 №1, IG3 №2, реле IG3 №3) |
| MDPS | 7.5A | Блок MDPS (усилитель руля с электроприводом) |
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 10A | Реле задней двери, блок реле ICM (реле лючка топливного бака, реле блокировки/разблокировки разъема зарядного устройства), переключатель топливного бака и зарядного устройства аккумулятора, лампа разъема зарядки |
| ДПМ 1 | 15A | Модуль управления смарт-ключом |
| МОДУЛЬ 7 | 7.5A | Модуль управления обогревателем переднего сиденья, инвертор переменного тока (220 В), модуль управления передним сиденьем с вентиляцией, модуль обогрева заднего сиденья, модуль инвертора переменного тока, C_FAN_BLDC |
| СТЕКЛООЧИСТИТЕЛЬ (ЗАДНИЙ) | 15A | Распределительный блок моторного отсека (реле заднего стеклоочистителя), двигатель заднего стеклоочистителя |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM (модуль управления кузовом) |
| ЛЮК | 20A | Люк Мотор |
| П/ОКНО ПРАВ. | 25A | Реле стеклоподъемника (правого), главный переключатель стеклоподъемника, переключатель стеклоподъемника пассажира, переключатель стеклоподъемника заднего правого сиденья, модуль стеклоподъемника безопасности пассажира |
| П/ОКНО ЛЕВ. | 25A | Реле электрического стеклоподъемника (левого), главный переключатель электрического стеклоподъемника, левый переключатель заднего электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности водителя |
| ДПМ 2 | 7.5A | Модуль иммобилайзера, модуль управления смарт-ключом, кнопочный переключатель «Пуск/Стоп» |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 7.5A | Выключатель стоп-сигнала, модуль управления смарт-ключом |
| OBC | 10A | OBC (бортовое зарядное устройство) |
| А/КОН | 7.5A | Модуль управления кондиционером, электронный компрессор кондиционера, ионизатор, распределительный блок моторного отсека (реле вентилятора, реле нагревателя PTC1, реле нагревателя PTC2) |
| ШАЙБА | 15A | Многофункциональный переключатель |
| S/НАГРЕВАТЕЛЬ (ПЕРЕДНИЙ) | 25A | Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| УПРАВЛЕНИЕ АККУМУЛЯТОРОМ | 10A | Модуль управления BMS (система управления батареями) |
| П/СИДЕНЬЕ (ДРВ) | 30A | Ручной переключатель сиденья водителя, модуль Driver IMS (встроенная система памяти) |
| AMP | 30A | AMP (усилитель) |
| AMS | 10A | Датчик батареи |
| МОДУЛЬ 1 | 10A | Разъем канала передачи данных, модуль AEB, выключатель аварийной сигнализации, модуль двери водителя/пассажира, внешняя ручка смарт-ключа водителя/пассажира |
| ЗАМОК | 20A | Реле блокировки/разблокировки дверей, блок реле ICM (двухповоротное реле разблокировки) |
| СТЕКЛО2 (ПЕРВЫЙ) | 10A | Электродвигатель стеклоочистителя, распределительный блок в моторном отсеке (реле переднего стеклоочистителя (низкого уровня)), ECM (блок управления двигателем), BCM (блок управления кузовным оборудованием) |
| МОДУЛЬ 6 | 7.5A | BCM (модуль управления кузовным оборудованием), модуль управления смарт-ключом |
| ОБОГРЕВАТЕЛЬ (ЗАДНИЙ) | 25A | Модуль управления обогревателем заднего сиденья |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира, модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ 1 (ПЕРЕДНИЙ) | 30A | Электродвигатель стеклоочистителя, распределительный блок в моторном отсеке (реле переднего стеклоочистителя (низкого уровня)) |

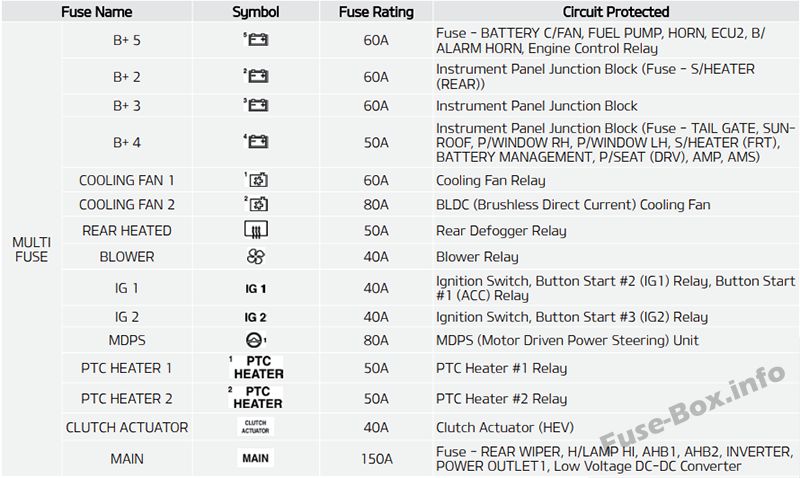

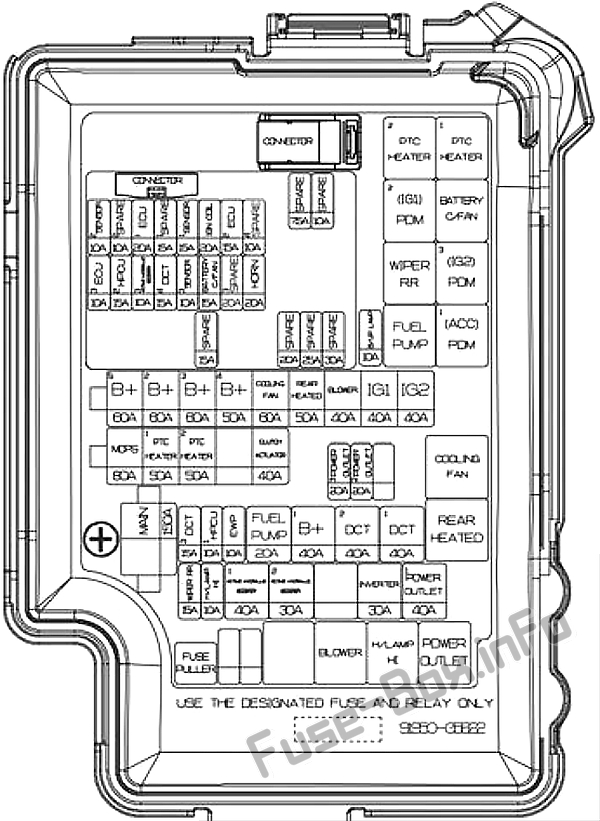

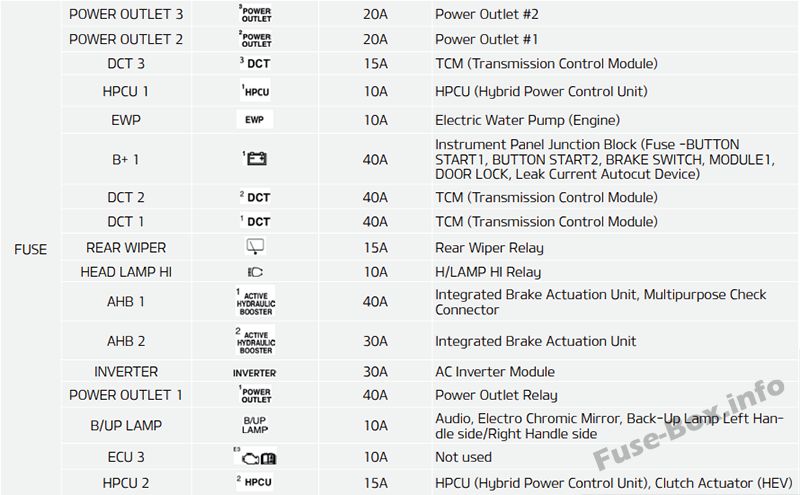

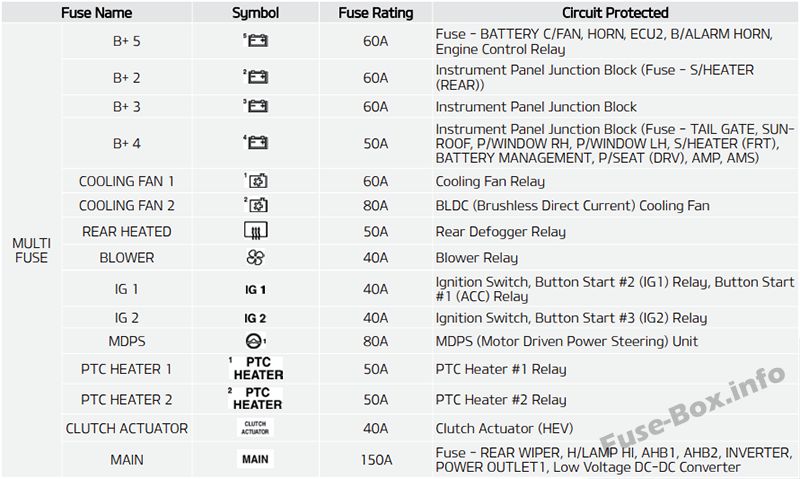

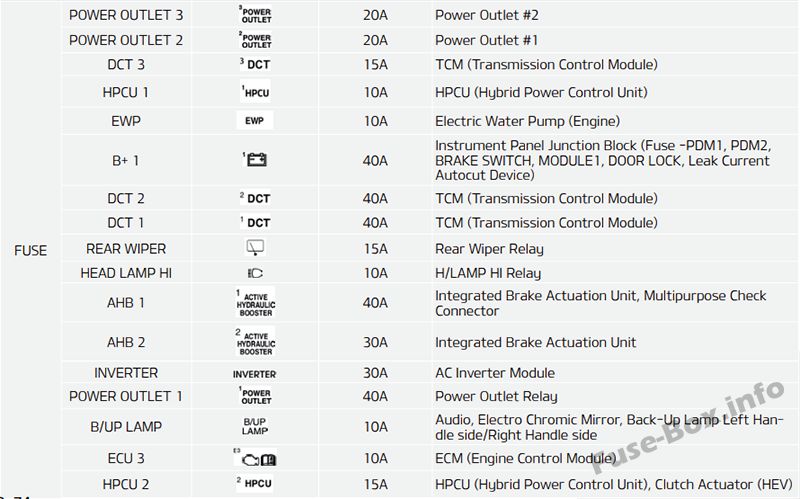

Моторный отсек (гибрид)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| B+ 5 | 60A | Предохранитель — АККУМУЛЯТОР C/ВЕНТИЛЯТОР, HORN, B/СИГНАЛ СИГНАЛА, ECU2, реле управления двигателем |
| B+ 2 | 60A | Распределительный блок панели приборов (предохранитель — S/HEATER (ЗАДНИЙ)) |
| B+ 3 | 60A | Соединительный блок приборной панели |
| B+ 4 | 50A | Распределительный блок приборной панели (предохранитель — УПРАВЛЕНИЕ АККУМУЛЯТОРОМ, P/WINDOW (LH), PA/VIN-DOW (RH), ЗАДНЯЯ ДВЕРЬ ОТКРЫТА, ЛЮК КРЫШИ, AMP, S/ОБОГРЕВ (FRT), П/СИДЕНЬЕ (ДРВ)) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 60A | Реле вентилятора охлаждения |
| СЗАДИ С ПОДОГРЕВОМ | 50A | Реле заднего обогрева |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| IG 1 | 40A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Реле PDM1 (ACC), реле PDM2 (IG1) |
| IG 2 | 40A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Реле PDM3 (IG2) |
| MDPS | 80A | Блок MDPS (усилитель руля с электроприводом) |
| НАГРЕВАТЕЛЬ PTC 1 | 50A | Реле нагревателя 1 PTC |
| НАГРЕВАТЕЛЬ PTC 2 | 50A | Реле нагревателя PTC 2 |
| ПРИВОД СЦЕПЛЕНИЯ | 40A | Привод сцепления (HEV) |
| MAIN | 150A | Предохранитель — POWER OUTLET1, H/ЛАМПА ВЫСОКИЙ, ИНВЕРТОР, ACTIVE HYDRAULIC BOOSTER1, ACTIVE HYDRAULIC BOOSTER2, СТЕКЛООЧИСТИТЕЛЬ ЗАДН., низковольтный DC-DC преобразователь |
| РОЗЕТКА 3 | 20A | Розетка №2 |
| РОЗЕТКА 2 | 20A | Розетка №1 |
| ТОЧКА 3 | 15A | TCM (модуль управления коробкой передач) |
| HPCU 1 | 10A | HPCU (гибридный блок управления питанием) |
| EWP | 10A | Электрический водяной насос (двигатель) |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| B+ 1 | 40A | Распределительный блок приборной панели (предохранитель — ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, PDM1, PDM2, MODULE1, LOOR LOCK, устройство автоматического отключения по току утечки) |
| ДОТ 2 | 40A | TCM (модуль управления коробкой передач) |
| ТОЧКА 1 | 40A | TCM (модуль управления коробкой передач) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Реле заднего дворника |
| H/ЛАМПА ВЫСОКИЙ | 10A | Реле H/лампы HI |
| АКТИВНАЯ ГИДРАВЛИЧЕСКАЯ МАШИНА 1 | 40A | Встроенный блок управления тормозом, универсальный контрольный разъем |
| АКТИВНЫЙ ГИДРАВЛИЧЕСКИЙ БУТЕР 2 | 30A | Встроенный блок управления тормозом |
| ИНВЕРТОР | 30A | Модуль инвертора переменного тока |
| РОЗЕТКА 1 | 40A | Реле розетки |
| ЛАМПА Б/ВВЕРХ | 10A | Электрохромное зеркало заднего вида, левый/правый фонарь заднего хода |
| ЭБУ 3 | 10A | ЕСМ (модуль управления двигателем) |
| HPCU 2 | 15A | HPCU (гибридный блок управления мощностью), привод сцепления (HEV) |
| АКТИВНЫЙ ГИДРАВЛИЧЕСКИЙ БУТЕР 3 | 10A | Встроенный блок управления тормозом, универсальный контрольный разъем |
| ТОЧКА 4 | 15A | DCT (коробка передач с двойным сцеплением), рычаг переключения передач, TCM (модуль управления коробкой передач), переключатель блокировки |
| ДАТЧИК 3 | 10A | Реле топливного насоса, масляный регулирующий клапан №1/№2 (впускной/выпускной), датчик положения распределительного вала №1/№2 (впускной/выпускной) |
| АККУМУЛЯТОР C/ВЕНТИЛЯТОР | 15A | Аккумулятор C/реле вентилятора |
| HORN | 20A | Реле звукового сигнала |
| ДАТЧИК 2 | 10A | Электромагнитный клапан управления продувкой, реле вентилятора системы охлаждения, клапан закрытия адсорбера, датчик массового расхода воздуха |
| ЭБУ 1 | 20A | ЕСМ (модуль управления двигателем) |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| ЭБУ 2 | 15A | ЕСМ (модуль управления двигателем) |
| B/СИГНАЛ СИГНАЛА | 10A | Реле звукового сигнала охранной сигнализации |
Моторный отсек (подключаемый гибрид)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| B+ 5 | 60A | Предохранитель — АККУМУЛЯТОР C/ВЕНТИЛЯТОР, HORN, B/СИГНАЛ СИГНАЛА, ECU2, реле управления двигателем |
| B+ 2 | 60A | Распределительный блок панели приборов (предохранитель — S/HEATER (ЗАДНИЙ)) |
| B+ 3 | 60A | Соединительный блок приборной панели |
| B+ 4 | 50A | Распределительный блок приборной панели (предохранитель — УПРАВЛЕНИЕ АККУМУЛЯТОРОМ, P/WINDOW (LH), P/WIN-DOW (RH), ЗАДНЯЯ ДВЕРЬ ОТКРЫТА, ЛЮК КРЫШИ, AMP, S/ОБОГРЕВ (FRT), П/СИДЕНЬЕ (ДРВ), ИГ3 1 , ОВС, АМС) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 60A | Реле вентилятора охлаждения |
| СЗАДИ С ПОДОГРЕВОМ | 50A | Реле заднего обогрева |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| IG 1 | 40A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Реле PDM1 (ACC), реле PDM2 (IG1) |
| IG 2 | 40A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Реле PDM3 (IG2) |
| MDPS | 80A | Блок MDPS (усилитель руля с электроприводом) |
| НАГРЕВАТЕЛЬ PTC 1 | 50A | Реле нагревателя 1 PTC |
| НАГРЕВАТЕЛЬ PTC 2 | 50A | Реле нагревателя PTC 2 |
| ПРИВОД СЦЕПЛЕНИЯ | 40A | Привод сцепления (PHEV) |
| MAIN | 150A | Предохранитель — POWER OUTLET1, H/ЛАМПА ВЫСОКИЙ, ИНВЕРТОР, ACTIVE HYDRAULIC BOOSTER1, ACTIVE HYDRAULIC BOOSTER2, СТЕКЛООЧИСТИТЕЛЬ ЗАДН., низковольтный DC-DC преобразователь |
| РОЗЕТКА 3 | 20A | Розетка №2 |
| РОЗЕТКА 2 | 20A | Розетка №1 |
| ТОЧКА 3 | 15A | TCM (модуль управления коробкой передач) |
| HPCU 1 | 10A | HPCU (гибридный блок управления питанием) |
| EWP | 10A | Электрический водяной насос (двигатель) |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| B+ 1 | 40A | Распределительный блок приборной панели (предохранитель — ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, PDM1, PDM2, MODULE1, LOOR LOCK, устройство автоматического отключения по току утечки) |
| ДОТ 2 | 40A | TCM (модуль управления коробкой передач) |
| ТОЧКА 1 | 40A | TCM (модуль управления коробкой передач) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Реле заднего дворника |
| H/ЛАМПА ВЫСОКИЙ | 10A | Реле H/лампы HI |
| АКТИВНАЯ ГИДРАВЛИЧЕСКАЯ МАШИНА 1 | 40A | Встроенный блок управления тормозом, универсальный контрольный разъем |
| АКТИВНЫЙ ГИДРАВЛИЧЕСКИЙ БУТЕР 2 | 30A | Встроенный блок управления тормозом |
| ИНВЕРТОР | 30A | Модуль инвертора переменного тока |
| РОЗЕТКА 1 | 40A | Реле розетки |
| ЛАМПА Б/ВВЕРХ | 10A | Электрохромное зеркало заднего вида, левый/правый фонарь заднего хода |
| ЭБУ 3 | 10A | ЕСМ (модуль управления двигателем) |
| HPCU 2 | 15A | HPCU (гибридный блок управления мощностью), привод сцепления (PHEV) |
| АКТИВНЫЙ ГИДРАВЛИЧЕСКИЙ БУТЕР 3 | 10A | Встроенный блок управления тормозом, универсальный контрольный разъем |
| ТОЧКА 4 | 15A | DCT (коробка передач с двойным сцеплением), рычаг переключения передач, TCM (модуль управления коробкой передач), переключатель ингибитора |
| ДАТЧИК 3 | 10A | Реле топливного насоса, масляный регулирующий клапан №1/№2 (впускной/выпускной), датчик положения распределительного вала №1/№2 (впускной/выпускной) |
| АККУМУЛЯТОР C/ВЕНТИЛЯТОР | 15A | Аккумулятор C/реле вентилятора |
| HORN | 20A | Реле звукового сигнала |
| ДАТЧИК 2 | 10A | Электромагнитный клапан управления продувкой, реле вентилятора системы охлаждения, клапан закрытия адсорбера, датчик массового расхода воздуха |
| ЭБУ 1 | 20A | ЕСМ (модуль управления двигателем) |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверху), кислородный датчик (внизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| ЭБУ 2 | 15A | ЕСМ (модуль управления двигателем) |
| B/СИГНАЛ СИГНАЛА | 10A | Реле звукового сигнала охранной сигнализации |
