Предохранители и реле KIA Optima (MS, 2000-2006)

Схемы относятся к указанным годам и вариантам KIA Optima (MS, 2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Расположение предохранителей КИА Оптима 2000-2006 гг.

Расположение предохранителей КИА Оптима 2000-2006 гг.

Предохранители прикуривателя (розетки) в KIA Optima расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА АКК» (розетка) и «C/зажигалка» (прикуриватель)).

Расположение блока предохранителей

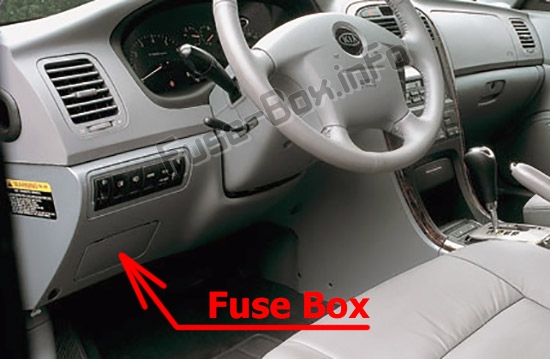

Приборная доска

Блок предохранителей находится за крышкой слева от рулевого колеса.Приборная доска

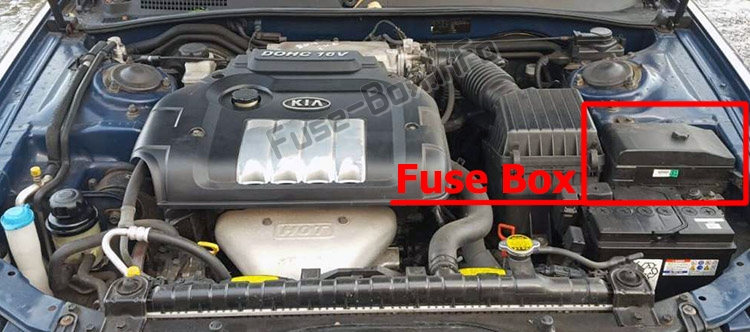

Моторного отсека

Моторного отсека

Схемы блока предохранителей

2001, 2002

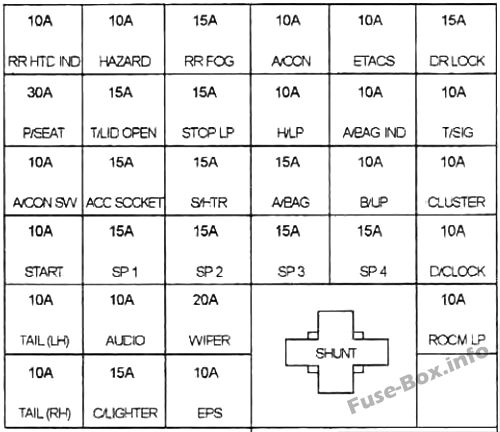

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2001, 2002)
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ ОТДЕЛЕНИЯ
RR HTD IND10AОбогрев заднего стекла. Обогрев наружного зеркала заднего вида
ОПАСНОСТЬ10AАварийная сигнализация, указатели поворота
РР противотуманные фары15AЗадний противотуманный фонарь
А/КОН10AСистема кондиционирования воздуха
ЭТАКС10AЭТАКС. Система бесключевого доступа. Система дверных замков
ДР ЛОК15AЗамок двери с электроприводом
П/СИДЕНЬЕ30AСиденье с электроприводом
Т/КРЫШКА ОТКРЫТА15AДистанционная крышка багажника
СТОП ЛП15AСтоп-сигналы
H/LP10AФара
A/СУМКА ИНД.10AВоздушная подушка
T/SIG10AСигнальные огни поворота
ПО А/КОН10AСистема кондиционирования воздуха
РОЗЕТКА АКК15 AРозетка
S/HTR15 AОбогреватель ската
СУМКА15AВоздушная подушка
B/UP10AРезервные огни
КЛАСТЕР10AКластер
НАЧАЛО10AПереключатель двигателя
SP115AЗапасной предохранитель
SP215AПредохранитель Sparc
SP315AЗапасной предохранитель
SP415AЗапасной предохранитель
Д/ЧАСЫ10AЦифровые часы
ХВОСТ (левый)10AГабаритные огни. Подсветка номерного знака. Задние фонари
АУДИО10AАудио
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ20 Aщетка стеклоочистителя
КОМНАТА LP10AКупольные фонари. Предупреждающие световые сигналы края передней двери
ХВОСТ (ПРАВЫЙ)10AГабаритные огни. Подсветка номерного знака. Задние фонари
C/зажигалка15AЗажигалка
EPS10A

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2001, 2002)
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ ОТДЕЛЕНИЯ
ВЕНТИЛЯТОР КОНДИЦИОНЕРА20AВентилятор конденсатора
PWR ВЕТЕР30AЭлектростеклоподъемник
АБС 230AABS
ИГН SW-130AЗамок зажигания
АБС 130AABS
ИГН SW-230AЗамок зажигания
РАД ВЕНТИЛЯТОР МТР30AДвигатель вентилятора радиатора
ТОПЛИВНЫЙ НАСОС20AТопливный насос
HD LP LO15AФары (LO)
ABS10AABS
ИНЖЕКТОР10AИнжектор
КОМПРЕССОРА КОНДИЦИОНЕРА10AКомпрессор кондиционера
банкомат RLY20AРеле банкомата
ЭБУ РЛИ30AРеле блока управления двигателем
ИС КАТУШКА20AКатушка зажигания
О2 СНСР15AДатчик кислорода
ECU15AБлок управления двигателем
HORN10AHorn
ГОЛОВА LP ПРИВЕТ15AФары (привет)
ПРОМЫВКА ГОЛОВКИ НД20A-
DRL15ADRL
противотуманные фары15 AПередние противотуманные фары
ДИОД-1-Диод 1
ЗАПАСНОЙ30AПредохранитель Sparc
ЗАПАСНОЙ20AЗапасной предохранитель
ЗАПАСНОЙ15AЗапасной предохранитель
ЗАПАСНОЙ10AЗапасной предохранитель
ДИОД-2-Диод 2
ВОЗДУХОДУВКА30Aвоздуходувка
PWR ПРЕДОХРАНИТЕЛЬ-230AСиловой предохранитель 2
PWRAMP20AУсилитель мощности
ЛЮК15 AЛюк на крыше
ХВОСТ LP20AЗадние фонари
PWR ПРЕДОХРАНИТЕЛЬ-130AСиловой предохранитель 1
ECU10AECU
RR HTD30AОбогрев заднего стекла

2003, 2004, 2005

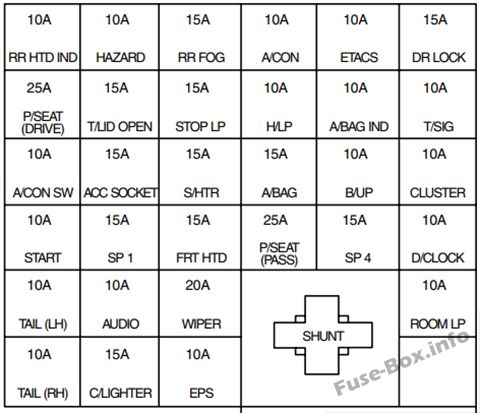

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2003, 2004, 2005)
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ ОТДЕЛЕНИЯ
RR HTD IND10AОбогрев заднего стекла. Обогрев наружного зеркала заднего вида
ОПАСНОСТЬ10AАварийная световая сигнализация. Сигнальные огни поворота
РР противотуманные фары15AЗадний противотуманный фонарь
А/КОН10AСистема кондиционирования воздуха
ЭТАКС10AЭТАКС, Система бесключевого доступа. Система дверных замков
ДР ЛОК15AЗамок двери с электроприводом
П/СИДЕНЬЕ (ПРИВОД)25AСиденье с электроприводом
Т/КРЫШКА ОТКРЫТА15AДистанционная крышка багажника
СТОП ЛП15AСтоп-сигналы
H/LP10AФара
A/СУМКА ИНД.10AВоздушная подушка
T/SIG10AСигнальные огни поворота
ПО А/КОН10AСистема кондиционирования воздуха
РОЗЕТКА АКК15AРозетка
S/HTR15AПодогрев сиденья
СУМКА15AВоздушная подушка
B/UP10AРезервные огни
КЛАСТЕР10AКластер
НАЧАЛО10AПереключатель двигателя
SP115AЗапасной предохранитель
ФРТ ВТД15AРазмораживатель окон
П/СИДЕНЬЕ (ПРОХОД)25AСиденье с электроприводом
SP415AЗапасной предохранитель
Д/ЧАСЫ10AЦифровые часы
ХВОСТ (левый)10AГабаритные огни, подсветка номерного знака. Задние фонари
АУДИО10AАудио
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ20Aщетка стеклоочистителя
КОМНАТА LP10AПлафоны освещения, сигнальные лампы передних дверей
ХВОСТ (ПРАВЫЙ)10AГабаритные огни, подсветка номерного знака. Задние фонари
C/зажигалка15AЗажигалка
EPS10A-

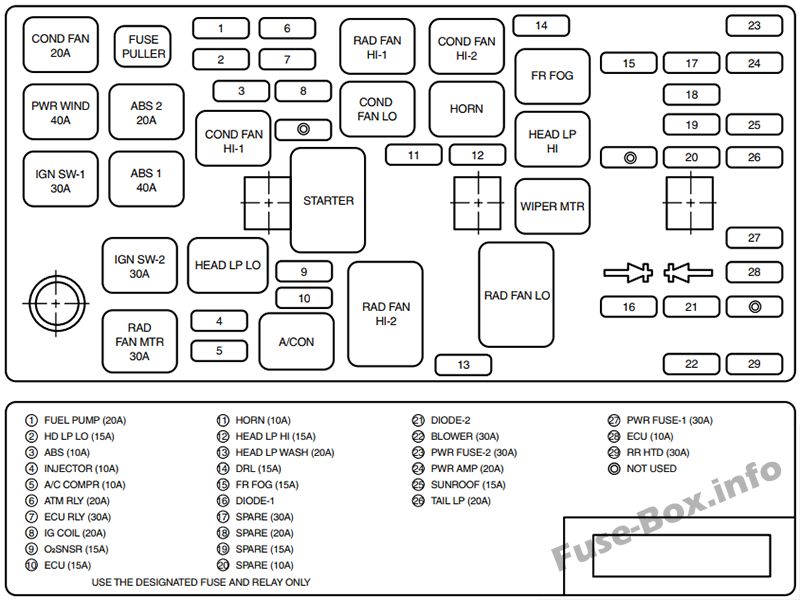

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2003, 2004, 2005)
ОПИСАНИЕНоминал, АмперЗАЩИЩЕННЫЕ ОТДЕЛЕНИЯ
ВЕНТИЛЯТОР КОНДИЦИОНЕРА20AВентилятор конденсатора
PWR ВЕТЕР40AЭлектростеклоподъемник
АБС 220AABS
ИГН SW-130AЗамок зажигания
АБС 140AABS
ИГН SW-230AЗамок зажигания
РАД ВЕНТИЛЯТОР МТР30AДвигатель вентилятора радиатора
ТОПЛИВНЫЙ НАСОС20AТопливный насос
HD LP LO15AФары (LO)
ABS10AABS
ИНЖЕКТОР10AИнжектор
КОМПРЕССОРА КОНДИЦИОНЕРА10AКомпрессор кондиционера
банкомат RLY20AРеле банкомата
ЭБУ РЛИ30AРеле блока управления двигателем
ИС КАТУШКА20AКатушка зажигания
О2 СНСР15AДатчик кислорода
ECU15AБлок управления двигателем
HORN10AHorn
ГОЛОВА LP ПРИВЕТ15AФары (привет)
ПРОМЫВКА ГОЛОВКИ НД20A-
DRL15ADRL
противотуманные фары15AПередние противотуманные фары
ДИОД-1-Диод 1
ЗАПАСНОЙ30AЗапасной предохранитель
ЗАПАСНОЙ20AЗапасной предохранитель
ЗАПАСНОЙ15AЗапасной предохранитель
ЗАПАСНОЙ10AЗапасной предохранитель
ДИОД-2-Диод 2
ВОЗДУХОДУВКА30Aвоздуходувка
PWR ПРЕДОХРАНИТЕЛЬ-230AСиловой предохранитель 2
PWR AMP20AУсилитель мощности
ЛЮК15AЛюк на крыше
ХВОСТ LP20AЗадние фонари
PWR ПРЕДОХРАНИТЕЛЬ-130AСиловой предохранитель 1
ECU10AECU
RR HTD30AОбогрев заднего стекла
