Предохранители и реле KIA Optima (TF, 2011-2015)
Схемы относятся к указанным годам и вариантам KIA Optima (TF, 2011-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Optima 2011-2015
Предохранитель прикуривателя (розетки) в КИА Оптима расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА» (передняя розетка) и «C/зажигалка» (прикуриватель)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

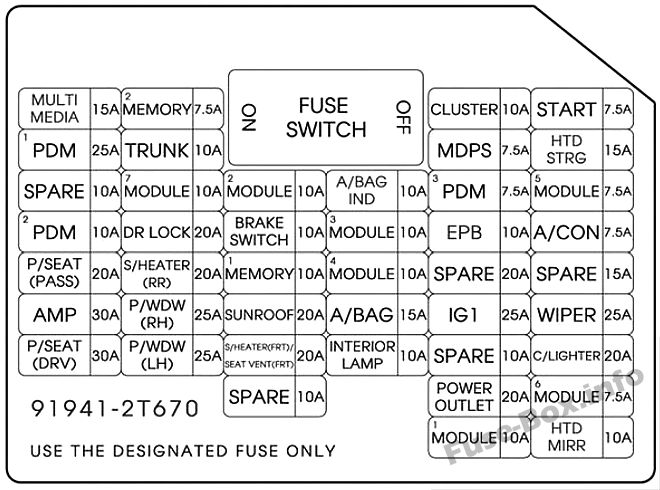

Приборная доска

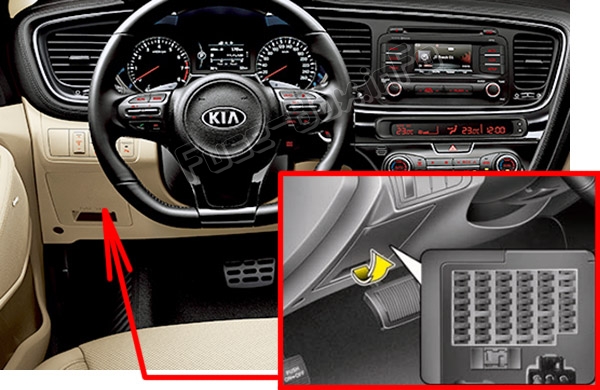

Блок предохранителей находится за крышкой слева от рулевого колеса.

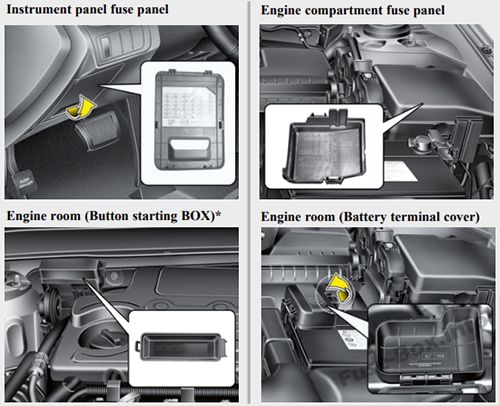

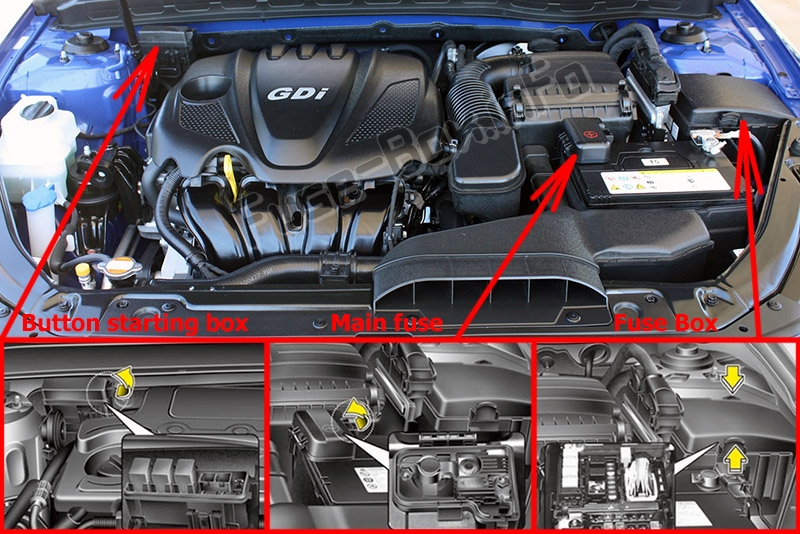

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2011, 2012, 2013
Назначение предохранителей в панели приборов (2011, 2012, 2013)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МОДУЛЬ 3 | 7.5A | Соленоид ключа, переключатель спортивного режима |
| ДПМ 1 | 25A | Модуль управления смарт-ключом |
| РОЗЕТКА | 15A | Передняя розетка |
| МОДУЛЬ 5 | 7.5A | Модуль управления смарт-ключом, реле обогрева заднего левого/правого сиденья |
| МОДУЛЬ 2 | 7.5A | BCM, панорамный люк, датчик дождя |
| СТВОЛ | 10A | Распределительная коробка I / P (реле багажника), лючок топливного бака и переключатель крышки багажника, LP багажника |
| ЧАСЫ | 10A | Головное устройство аудио / видео и навигации, аудиосистема, модуль управления смарт-ключом, лампа потолочной консоли, лампа настроения Crash Pad, модуль управления кондиционером, BCM, AMP, выключатель наружного зеркала с электроприводом, лампа настроения двери водителя / пассажира |
| C/зажигалка | 15A | Зажигалка |
| HTD STRG | 15A | Подогрев рулевого колеса |
| А/КОН | 7.5A | Модуль управления кондиционером, блок предохранителей и реле E/R (реле вентилятора) |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | Многофункциональный переключатель, двигатель переднего стеклоочистителя, блок предохранителей и реле E/R (реле стеклоочистителя, реле дождя SNSR) |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Подогреватель CCS водителя/пассажира, модуль обогрева сиденья водителя/пассажира |
| ЗЕРКАЛО ХТД | 10A | Наружное зеркало с электроприводом водителя/пассажира |
| МОДУЛЬ 4 | 7.5A | Обогреватель переднего сиденья и переключатель CCS, модуль управления CCS водителя/пассажира, модуль обогрева сиденья водителя/пассажира, модуль контроля давления в шинах, аудиосистема |
| A/СУМКА ИНД. | 7.5A | Комбинация приборов (подушка безопасности IND.) |
| НАЧАЛО | 7.5A | Без смарт-ключа: Реле охранной сигнализации Со смарт-ключом: PCM, переключатель диапазонов коробки передач |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 15A | Реле обогрева заднего сиденья, левое/правое |
| П/СИДЕНЬЕ | 20A | Ручной переключатель пассажирского сиденья |
| ВОГ НД РР | 15A | - |
| МОДУЛЬ 1 | 7.5A | Активатор устройства регулировки уровня фар, левый/правый, модуль устройства автоматического регулирования уровня фар, модуль IMS водителя, индикатор рычага ATM, BCM, модуль управления кондиционером, электрохромное зеркало, модуль помощи при удержании полосы движения, комбинация приборов |
| ВАКУУМ | 20A | Вакуумный насос, вакуумный переключатель |
| СУМКА | 15A | Контрольная лампа, модуль управления SRS, датчик классификации веса пассажира |
| P/WDW левый | 25A | Распределительная коробка I/P (реле левого стеклоподъемника), модуль безопасности стеклоподъемника водителя/пассажира |
| AMP | 30A | AMP |
| ДПМ 2 | 7.5A | Кнопка запуска и остановки, модуль управления смарт-ключом, держатель брелка |
| MDPS | 10A | Модуль управления EPS, переключатель аварийной площадки |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом |
| П/ВДВ правый | 25A | Распределительная коробка I/P (реле правого стеклоподъемника) |
| P/СЕАТ ДРВ | 30A | Модуль IMS водителя, ручной переключатель сиденья водителя, переключатель поясничной опоры водителя |
| ДР ЛОК | 20A | Реле разблокировки на два оборота, распределительная коробка I/P (реле дверного замка, реле разблокировки двери, реле звукового сигнала лампы указателя поворота) |
| ЛЮК | 20A | Панорамный люк |
| IG 1 | 20A | Блок предохранителей и реле E/R (предохранители: АБС 3 10A, ТЦУ 2 15A, ЭБУ 4 10A) |
| РАЗЪЕМ ПИТАНИЯ (АУДИО) | 15A | Головное устройство аудио/видео и навигации, аудио |
| РАЗЪЕМ ПИТАНИЯ (КОМНАТНЫЙ LP) | 10A | Внешняя ручка смарт-ключа водителя/пассажира, модуль IMS водителя, реле автоматического отключения лампы, лампа защиты двери водителя/пассажира, ключ зажигания ILL. и дверной сигнализатор, модуль управления кондиционером, разъем канала передачи данных, радиочастотный приемник, BCM, электрохромное зеркало, комбинация приборов, автоматический свет и фотодатчик, модуль контроля давления в шинах |
Назначение предохранителей в моторном отсеке (2011, 2012, 2013)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| ИП Б+ 2 | 60A | Распределительная коробка I/P (P/СЕАТ ДРВ 30A, П/СИДЕНЬЕ 20A, AMP 30A, ДПМ 2 7,5A, IPS 5, IPS 6, ARISU 2) |
| В+ 4 (не используется) | 60A | - |
| ИГН 2 | 40A | Блок предохранителей и реле E / R (пусковое реле), блок предохранителей и реле (реле ДПМ 3 (IG 2)), выключатель зажигания |
| АБС 1 | 40A | Модуль ESC |
| RR HTD (G4KJ)/ С/ВЕНТИЛЯТОР HI (G4KH) | 40А/60А | Блок предохранителей и реле E/R (реле RR HTD) (G4KJ) Реле С/ВЕНТИЛЯТОР (HI) (G4KH) |
| ВОЗДУХОДУВКА | 40A | Блок предохранителей и реле E / R (реле вентилятора) |
| ИП Б+ 1 | 60A | Распределительная коробка I/P (ДПМ 1 25A, МОДУЛЬ 3 7.5A, НАГРЕВАТЕЛЬ ПЕРЕД. 20A, S/НАГРЕВАТЕЛЬ ЗАДН. 15A СТВОЛ 10A, P/WDW левый 25A, П/ВДВ правый 25A), разъем питания (AUDIO 15A)) |
| MDPS | 80A | Модуль управления EPS |
| ПРЕДОХРАНИТЕЛИ: | ||
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | PCM |
| RR HTD IND | 10A | Модуль управления кондиционером |
| AMS | 10A | Датчик батареи |
| ТКУ 1 | 10A | PCM |
| СТОП ЛП | 10A | Блок предохранителей и реле E / R (реле HAC), модуль управления смарт-ключом, выключатель стоп-сигнала |
| ДЕИЛЬЕР | 10A | Блок предохранителей и реле E / R (реле антиобледенителя) |
| ШАЙБА ВД/НД | 10A | - |
| НРС 1 | 30A | - |
| С/ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле E/R (реле C/Fan(HI), реле C/Fan(LO)) |
| АБС 2 | 30A | Многоцелевой контрольный разъем, модуль ESC |
| НРС 2 | 30A | - |
| CVVL (не используется)/ RR THD (G4KH) | 40A | Реле RR HTD (G4KH) |
| ИПБ+3 | 50A | Распределительная коробка I/P (разъем питания (ROOM LP 10A), ЛЮК 20A, ДР ЛОК 20A IPS 1, IPS 3, ARISU 1) |
| IGN 1 | 40A | Блок предохранителей и реле (реле ДПМ 1 (ACC), реле ДПМ 2 (IG 1)), замок зажигания |
| EMS | 40A | Коробка EMS (СИГНАЛ 15А, ЭБУ 3 10А, ЭБУ 1 30А, F/НАСОС 20А) |
| ЭБУ 4 | 10A | PCM |
| ТЦУ 2 | 15A | Выключатель фонаря заднего хода, датчик скорости автомобиля, переключатель диапазона коробки передач |
| АБС 3 | 10A | Блок предохранителей и реле E/R (реле HAC), выключатель стоп-сигналов, модуль ESC, универсальный контрольный разъем |
| Б/УП LP | 10A | Головное устройство аудио / видео и навигации, аудио, электрохромное зеркало, BCM, задний комбинированный фонарь (ln) LH / RH |
| А/КОН | 10A | Модуль управления кондиционером |
Блок предохранителей в моторном отсеке (EMS BOX) (2011, 2012, 2013)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| HORN | 15A | Блок EMS (реле звукового сигнала), блок предохранителей и реле E / R (реле B / звукового сигнала) |
| F/НАСОС | 20A | Блок EMS (реле F/насоса) |
| ЭБУ 3 | 15A | PCM |
| СНСР 1 | 15A | Кислородный датчик (верхний/нижний), блок предохранителей и реле E/R (реле С/ВЕНТИЛЯТОР (HI/LO)) |
| ИНЖЕКТОР | 10A | Блок EMS (реле F/насоса) |
| СНСР 3 | 10A | Датчик положения распределительного вала №1, №2, модуль иммобилайзера |
| СНСР 2 | 10A | Электромагнитный клапан управления RCV (G4KH), электромагнитный клапан регулируемого впуска (G4KJ), клапан закрытия адсорбера Клапан управления маслом № 1, № 2, электромагнитный клапан управления продувкой, датчик положения коленчатого вала |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Конденсатор, Катушка зажигания №1, №2, №3, №4 |
| ЭБУ 1 | 30A | Блок EMS (реле управления двигателем) |
2014, 2015
Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| МУЛЬТИМЕДИА | 15A | ISG LDC AUDIO, AUDIO_UVO, AUDIO (PA30A, B), NAVI1.5, NAVI_3.0, NAVI_4.0, TMU |
| ДПМ 1 | 25A | Модуль управления смарт-ключом (со смарт-ключом) |
| ЗАПАСНОЙ | 10A | - |
| PDM2 | 10A | БЛОК SMK, КНОПКА ПУСК SW |
| П/СИДЕНЬЕ(ПРОХОД) | 20A | Ручной переключатель пассажирского сиденья |
| AMP | 30A | AMP |
| П/СИДЕНЬЕ(ДРВ) | 30A | Модуль IMS водителя, ручной переключатель сиденья водителя, переключатель поясничной опоры водителя (2WAY) |
| ПАМЯТЬ 2 | 7.5A | PIC_RF_RECEIVER |
| СТВОЛ | 10A | Реле крышки багажника, лампа освещения багажника |
| МОДУЛЬ 7 | 10A | SPORT_MODE_SW, ЗАДНИЙ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК SW |
| ДР ЛОК | 20A | Реле блокировки/разблокировки дверей, реле блокировки дверей (правый руль), реле звука лампы указателя поворота |
| S/НАГРЕВАТЕЛЬ(RR) | 20A | Реле обогрева заднего сиденья, левое/правое |
| P/WDW(RH) | 25A | Модуль стеклоподъемника безопасности водителя (правый), модуль стеклоподъемника безопасности пассажира (левый), модуль правого заднего стеклоподъемника безопасности, реле правого стеклоподъемника |
| P/WDW(левый) | 25A | Модуль электрического стеклоподъемника безопасности водителя (LHD), Модуль электрического стеклоподъемника безопасности пассажира (RHD), Задний безопасный электрический стеклоподъемник, Модуль левого стеклоподъемника, Реле электрического стеклоподъемника LH |
| МОДУЛЬ 2 | 10A | BCM, панорамный люк, датчик дождя |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Модуль управления смарт-ключом, кнопка запуска и остановки, держатель брелка, выключатель стоп-сигнала |
| ПАМЯТЬ 1 | 10A | SEAT EXTN (IMS), DR_TRIM_EXTN (FOLD’G), КЛАСТЕР, А/КОН, ECM, АВТОМАТИЧЕСКОЕ СКЛАДЫВАНИЕ, TPMS, РОЗЕТКА, A_L_PHOTO_SNSR, MUT |
| ЛЮК | 20A | Панорамный люк |
| S/ОБОГРЕВ (ПЕРЕД) СИДЕНЬЕ VERNT(ПЕРЕД) | 20A | SEAT_EXTN (HEATA/ENT) |
| ЗАПАСНОЙ | 10A | - |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| МОДУЛЬ 3 | 10A | Переключатель спортивного режима, соленоид ключа (без смарт-ключа) |
| МОДУЛЬ 4 | 10A | Модуль управления CCS водителя/пассажира (с CCS), модуль обогрева сиденья водителя/пассажира (без CCS), обогреватель переднего сиденья и переключатель CCS, инвертор масляного насоса, преобразователь ISG Low DC-DC, модуль контроля давления в шинах |
| СУМКА | 15A | СУМКА UNIT IG1, WCS_PASS IG1 |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Внешняя ручка смарт-ключа водителя/пассажира (со смарт-ключом), лампа в двери водителя/пассажира, модуль управления кондиционером, ключ зажигания ILL. и выключатель дверного предупреждения (без смарт-ключа), радиочастотный приемник (со смарт-ключом), модуль IMS водителя, BCM, разъем канала передачи данных, лампа защиты двери водителя/пассажира, выключатель питания наружного зеркала заднего вида, автоматический свет и фотодатчик (с O B/сигнализация), реле автоматического отключения ламп, комбинация приборов |
| КЛАСТЕР | 10A | КЛАСТЕР (IGN1) |
| MDPS | 7.5A | Переключатель аварийной площадки, модуль управления EPS (с MDPS), датчик угла поворота рулевого колеса (без MDPS), индикатор рычага ATM, переключатель EPB, модуль управления EPB |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом (со смарт-ключом) |
| EPB | 10A | EPB |
| ЗАПАСНОЙ | 20A | - |
| IG 1 | 25A | Э/Р КОРОБКА IG1 |
| ЗАПАСНОЙ | 10A | - |
| РОЗЕТКА | 20A | Передняя розетка |
| МОДУЛЬ 1 | 10A | Модуль автоматического корректора фар (автоматический HLLD), переключатель устройства корректора фар (ручной HLLD), активатор устройства корректора фар LH/RH, BCM, передний модуль интеллектуального датчика помощи при парковке, комбинация приборов, электрохромное зеркало, управление кондиционером Модуль, модуль IMS водителя, задний зуммер системы помощи при парковке, модуль системы удержания в полосе движения |
| НАЧАЛО | 7.5A | B/АВАРИЙНЫЙ РЕЛЕ |
| HTD STRG | 15A | Подогрев рулевого колеса |
| МОДУЛЬ 5 | 7.5A | Модуль управления смарт-ключом (со смарт-ключом), заднее сиденье, реле обогревателя, левый/правый, блок предохранителей и реле E/R (RLY.2), блок дизельного двигателя (реле топливного фильтра) |
| А/КОН | 7.5A | Модуль управления кондиционером, блок предохранителей и реле E/R (RLY 14) |
| ЗАПАСНОЙ | 15A | - |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25A | СТЕКЛООЧИСТИТЕЛЬ КОРОБКИ Э/Р |
| C/зажигалка | 20A | Зажигалка |
| МОДУЛЬ 6 | 7.5A | ПАНОРАМНЫЙ ЛЮК (IG2), ИОНИЗАТОР, DSL_BOX, RR_SEAT_WARMER |
| ГТД ЗЕРКАЛО | 10A | Наружное зеркало с электроприводом водителя/пассажира |

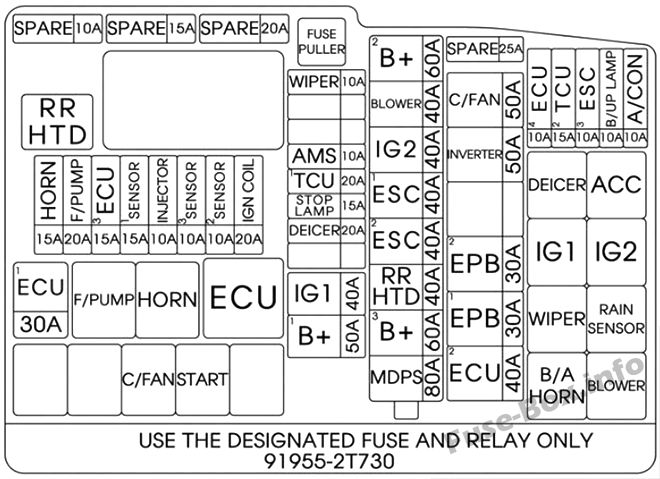

Схема блока предохранителей Theta 2.4 GDI (моторный отсек)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| RR HTD | 40A | КОРОБКА E / R RR HTD RLY COIL |
| HORN | 15A | РОГ (левый, правый) |
| F/НАСОС | 20A | ТОПЛИВНЫЙ НАСОС МТР |
| ЭБУ 3 | 15A | PCU (GDI) АККУМУЛЯТОР. НЕПОСРЕДСТВЕННЫЙ |
| ДАТЧИК 1 | 15A | ДАТЧИК DN 02 (GDI), ДАТЧИК UP 02 (GDI) |
| ИНЖЕКТОР | 10A | КОРОБКА E/R F/НАПРАВЛЯЮЩАЯ КАТУШКА НАСОСА |
| ДАТЧИК 3 | 10A | CMP1, 2 (GDI, TGDI), ИММОБИЛАЙЗЕР СМАТРА |
| ДАТЧИК 2 | 10A | CKP (GDI), VIS (GDI), OCV1, 2 (GDI), PCSV (GDI), CCV (GDI) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | ДВИГАТЕЛЬ IG КАТУШКА |
| ЭБУ 1 | 30A | ЭБУ РЛИ |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | BCM, RAIN SNSR, ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ MTR |
| AMS | 10A | ДАТЧИК АККУМУЛЯТОРА |
| ТКУ 1 | 20A | TCU |
| СТОП-СИГНАЛ | 15A | RLY.10 (реле HAC), РЕЛЕ СТОП-СИГНАЛОВ |
| ДЕИЛЬЕР | 20A | RLY.7 (реле антиобледенителя) |
| IG1 | 40A | ПО IGN |
| B+ 1 | 50A | B+ |
| B+ 2 | 60A | B+ |
| ВОЗДУХОДУВКА | 40A | RLY.14 (реле вентилятора) |
| IG 2 | 40A | ЗАЖИГАНИЕ SW, IG2 RLY |
| ESC 1 | 40A | ДВИГАТЕЛЬ БЛОКА ESC B+, ДИАГНОСТИКА КЛАПАНА ABS A/B B+ |
| ЭСК 2 | 40A | СОЛЕНОИД БЛОКА ESC B+ |
| RR HTD | 40A | RLY.1 (реле RR HTD) |
| B+ 3 | 60A | B+ |
| MDPS | 80A | Модуль управления EPS |
| ЗАПАСНОЙ | 25A | - |
| С/ВЕНТИЛЯТОР | 50A | КОРОБКА E/R C/ВЕНТИЛЯТОР 1 РЕЛЕВОЙ ВЫКЛЮЧАТЕЛЬ |
| ИНВЕРТОР | 50A | O_P_ИНВЕРТОР |
| ЭПБ 2 | 30A | БЛОК EPB BATT2 |
| ЭПБ 1 | 30A | БЛОК EPB BATT1 |
| ЭБУ 2 | 40A | ЯЩИК EMS (B+) |
| ЭБУ 4 | 10A | ЭБУ ДВИГАТЕЛЯ |
| ТЦУ 2 | 15A | СКОРОСТЬ SNSR, ПОЛОЖЕНИЕ SW. O_P_ИНВЕРТОР |
| ЭСК 3 | 10A | БЛОК ESC ЗАЖИГ1 |
| ЛАМПА Б/ВВЕРХ | 10A | ЭЛЕКТРОХРОМНОЕ ЗЕРКАЛО, BCM, ЗАДНИЙ КОМБИНАЦИОННЫЙ ЛАМП (ВХОД) Л/П |
| А/КОН | 10A | МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ (Автоматический кондиционер) |

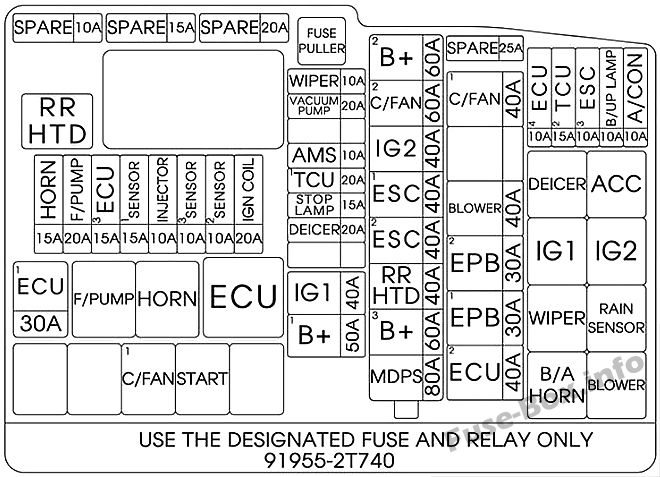

Схема блока предохранителей для Theta 2.0 T-GDI (моторный отсек)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| RR HTD | - | КОРОБКА E / R RR HTD RLY COIL |
| HORN | 15A | РОГ (левый, правый) |
| F/НАСОС | 20A | ТОПЛИВНЫЙ НАСОС МТР |
| ЭБУ 3 | 15A | PCU (TGDI) АККУМУЛЯТОР. НЕПОСРЕДСТВЕННЫЙ |
| ДАТЧИК 1 | 15A | ДАТЧИК O2 DN (TGDI), ДАТЧИК O2 UP (TGDI), ЗМЕЕВИК ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА (TGDI) |
| ИНЖЕКТОР | 10A | КОРОБКА E/R F/НАПРАВЛЯЮЩАЯ КАТУШКА НАСОСА |
| ДАТЧИК 3 | 10A | CMP1, 2 (TGDI), ИММОБИЛАЙЗЕР СМАТРА |
| ДАТЧИК 2 | 10A | CKP (TGDI), VIS (GDI), OCV1, 2 (TGDI), PCSV (TGDI), RCV (TGDI) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | ДВИГАТЕЛЬ IG КАТУШКА |
| ЭБУ 1 | 30A | ЭБУ РЛИ |
| ЗАПАСНОЙ | 10A | - |
| ЗАПАСНОЙ | 15A | - |
| ЗАПАСНОЙ | 20A | - |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | BCM, RAIN SNSR, ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ MTR |
| ВАКУУМНЫЙ НАСОС | 20A | ТОРМОЗНОЙ ВАКУУМНЫЙ НАСОС IG1 |
| AMS | 10A | ДАТЧИК АККУМУЛЯТОРА |
| ТКУ 1 | 20A | TCU |
| СТОП-СИГНАЛ | 15A | RLY.10 (реле HAC), РЕЛЕ СТОП-СИГНАЛОВ |
| ДЕИЛЬЕР | 20A | RLY.7 (реле антиобледенителя) |
| IG1 | 40A | ПО IGN |
| B+ 1 | 50A | B+ |
| B+ 2 | 60A | B+ |
| С/ ВЕНТИЛЯТОР 2 | 60A | C/ВЕНТИЛЯТОР |
| IG 2 | 40A | ЗАЖИГАНИЕ SW, IG2 RLY |
| ESC 1 | 40A | ЭЛЕКТРОДВИГАТЕЛЬ БЛОКА ESC B+, ДИАГНОСТИКА КЛАПАН A/B B+ АБС |
| ЭСК 2 | 40A | СОЛЕНОИД БЛОКА ESC B+ |
| RR HTD | 40A | RLY.1 (реле RR HTD) |
| B+ 3 | 60A | B+ |
| MDPS | 80A | МОДУЛЬ УПРАВЛЕНИЯ EPS |
| ЗАПАСНОЙ | 25A | - |
| С/ВЕНТИЛЯТОР 1 | 50A | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ TGDI |
| ВОЗДУХОДУВКА | 40A | ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА КОРОБКИ E/R |
| ЭПБ 2 | 30A | БЛОК EPB BATT2 |
| ЭПБ 1 | 30A | БЛОК EPB BATT1 |
| ЭБУ 2 | 40A | ЯЩИК EMS (B+) |
| ЭБУ 4 | 10A | ЭБУ ДВИГАТЕЛЯ |
| ТЦУ 2 | 15A | СКОРОСТЬ SNSR, ПОЛОЖЕНИЕ SW. O_P_ИНВЕРТОР |
| ЭСК 3 | 10A | БЛОК ESC ЗАЖИГ1 |
| ЛАМПА Б/ВВЕРХ | 10A | ЭЛЕКТРОХРОМНОЕ ЗЕРКАЛО, BCM, ЗАДНИЙ КОМБИНАЦИОННЫЙ ЛАМП (ВХОД) Л/П |
| А/КОН | 10A | МОДУЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ (Автоматический кондиционер) |

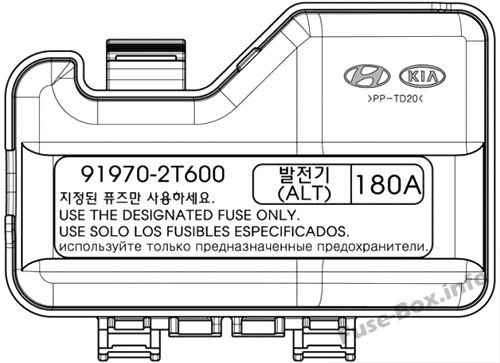

Крышка клемм аккумуляторной батареи (главный предохранитель)
