Предохранители и реле KIA Optima (JF, 2016-2019..)
Схемы относятся к указанным годам и вариантам KIA Optima (JF, 2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Optima 2016-2019…
Предохранители прикуривателя (розетки) в KIA Optima расположены в блоке предохранителей панели приборов (см. предохранитель «РОЗЕТКА» (передний разъем питания № 1, передний прикуриватель и разъем питания № 2)) и в блоке предохранителей моторного отсека (предохранители «РОЗЕТКА 1» (разъем питания реле), «РОЗЕТКА 3» (задняя розетка) и «РОЗЕТКА 2» (передняя розетка № 1)).
Оглавление

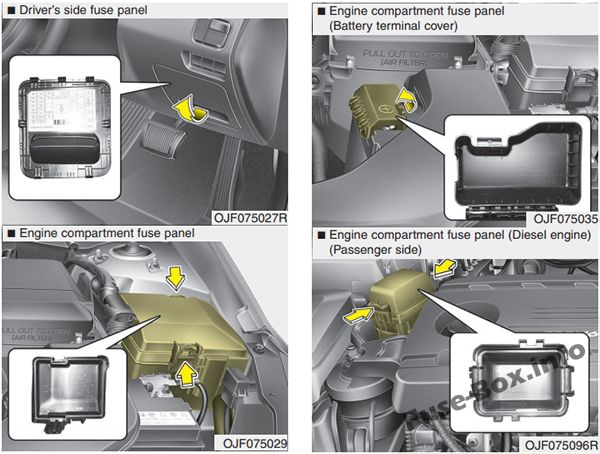

Расположение блока предохранителей
Расположение блока предохранителей

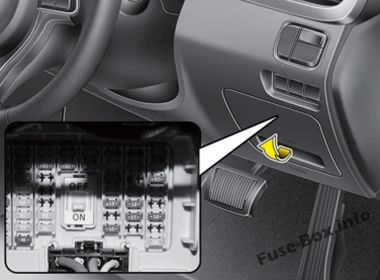

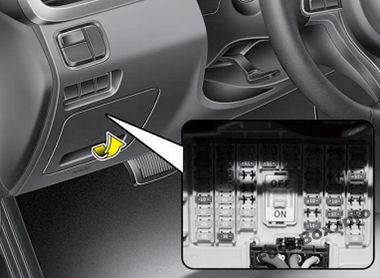

Приборная доска

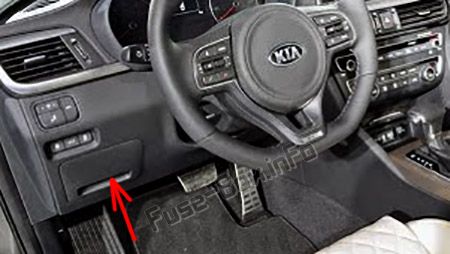

Автомобили с левым рулем

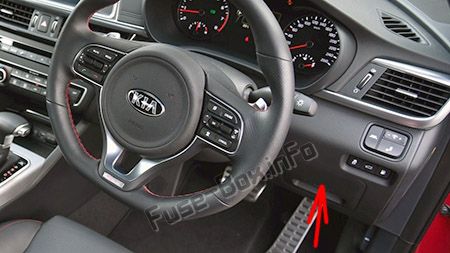

Автомобили с правым рулем

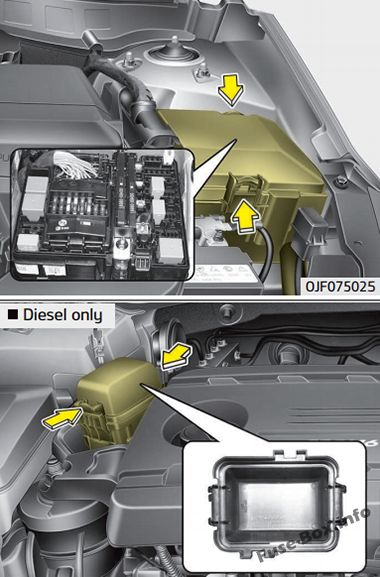

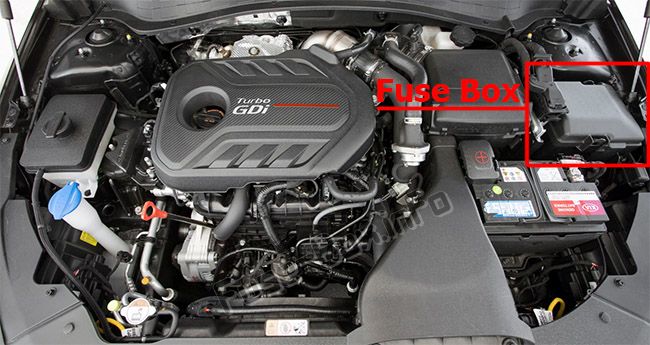

Моторного отсека

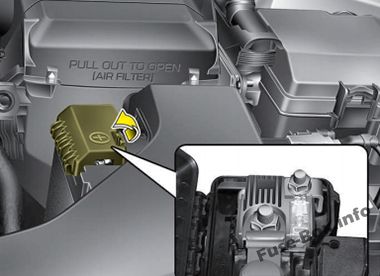

Клемма аккумулятора (главный предохранитель)
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2016

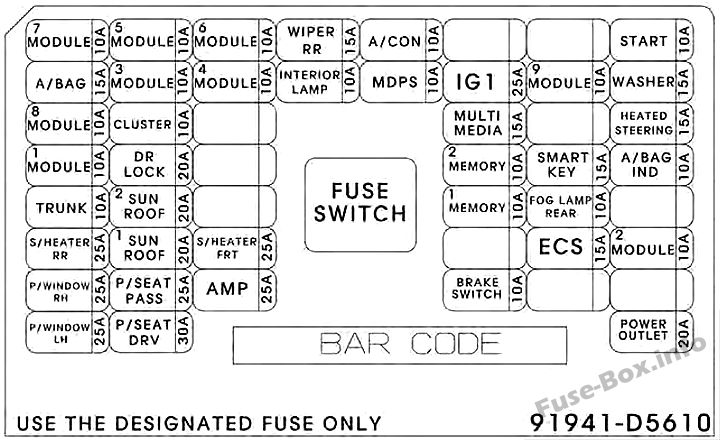

Панель приборов, версия 1
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МОДУЛЬ 7 | 10A | Блок кругового обзора, модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья |
| МОДУЛЬ 5 | 10A | Модуль управления кондиционером, электрохромное зеркало, переключатель аварийной панели, левая/правая фара, модуль автоматического выравнивания фар, головное устройство аудио/видео и навигации, датчик открытия крышки топливного бака и багажника, индикатор рычага переключения передач, модуль IMS водителя, Модуль IMS водителя, модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья |
| МОДУЛЬ 6 | 10A | BCM, модуль управления смарт-ключом |
| А/КОН | 10A | Модуль управления кондиционером, соединительный блок E/R (реле вентилятора) |
| НАЧАЛО | 10A | [Без смарт-ключа и IMMO.] Блок реле ICM (реле охранной сигнализации) [Со смарт-ключом/IMMO.] Переключатель диапазонов коробки передач, PCM (G4KH/G4KJ) |
| СУМКА | 15A | Модуль управления SRS, обнаружение присутствия пассажира |
| МОДУЛЬ 3 | 10A | BCM, рычаг переключения передач банкомата, выключатель стоп-сигналов, блок DBL, клавиатура, модуль управления кондиционером |
| МОДУЛЬ 4 | 10A | Консольный переключатель, радар обнаружения слепых зон, левый/правый, блок интеллектуального круиз-контроля, модуль AEB, модуль помощи при удержании полосы движения |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Лампа багажника, ключ зажигания III. Предупреждающий выключатель двери, лампа перчаточного ящика, внешняя ручка электронного ключа водителя/пассажира, переключатель переднего туалетного столика, левый/правый, лампа потолочной консоли, центральная комнатная лампа, центральная персональная лампа, задняя персональная лампа, левая/правая, лампа защиты от потертостей водителя/пассажира |
| MDPS | 10A | Блок MDPS (колонна/стойка), датчик угла поворота рулевого колеса |
| IG1 | 25A | Блок печатной платы (предохранители - ТЦУ 2, АБС 3, ЭБУ 3, ВАКУУМНЫЙ НАСОС 2) |
| МОДУЛЬ 9 | 10A | Модуль иммобилайзера, модуль управления смарт-ключом |
| ШАЙБА | 15A | Многофункциональный переключатель (переключатель стеклоочистителя и омывателя) |
| МОДУЛЬ 8 | 10A | Модуль управления кондиционером, модуль двери водителя/пассажира |
| КЛАСТЕР | 10A | Комбинация приборов (IG1) |
| МУЛЬТИМЕДИА | 15A | Аудио, головное устройство A/V и навигации, клавиатура |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM (рулевое колесо с подогревом) |
| МОДУЛЬ 1 | 10A | Консольный переключатель, соленоид ключа, модуль двери водителя/пассажира |
| ДР ЛОК | 20A | Реле замка двери, реле разблокировки двери |
| УМНЫЙ КЛЮЧ | 15A | Модуль управления смарт-ключом |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND. Power) |
| СТВОЛ | 10A | Реле крышки багажника, переключатель топливного бака и открытия багажника, двигатель крышки багажника, блок реле ICM (реле открытия топливного бака) |
| ЛЮК 2 | 20A | Блок управления люком (ролик) |
| ПАМЯТЬ 1 | 10A | Комбинация приборов, модуль управления кондиционером, разъем канала передачи данных, BCM, беспроводное зарядное устройство, модуль IMS водителя, датчик дождя, блок реле ICM (реле складывания/раскладывания наружных зеркал), индикатор безопасности, автоматический свет и фотодатчик, водитель/пассажир Дверной модуль, электрохромное зеркало |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 25A | Модуль управления обогревателем заднего сиденья |
| ЛЮК 1 | 20A | Блок управления люком (стекло) |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 25A | Модуль управления передним сиденьем с вентиляцией, модуль управления подогревом переднего сиденья |
| МОДУЛЬ 2 | 10A | Головное устройство аудио, аудио/видео и навигации, клавиатура, блок кругового обзора, усилитель, выключатель питания наружного зеркала заднего вида, модуль управления смарт-ключом, BCM, беспроводное зарядное устройство, зарядное устройство USB на задней панели №1/№2, распределительный блок E/R (розетка питания) Реле) |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника, переключатель правого заднего стеклоподъемника, главный переключатель стеклоподъемника, модуль стеклоподъемника безопасности пассажира |
| П/СИДЕНЬЕ | 25A | Ручной переключатель пассажирского сиденья, модуль реле Walk In, концевой выключатель наклона пассажира |
| AMP | 25A | Усилитель (JBL) |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигнала, модуль иммобилайзера, модуль управления смарт-ключом, переключатель кнопки пуска/остановки |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, переключатель левого заднего стеклоподъемника, главный переключатель стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| P/СЕАТ ДРВ | 30A | Ручной переключатель сиденья водителя, модуль IMS водителя |
| РОЗЕТКА | 20A | Передняя розетка №1, передний прикуриватель и розетка №2 |

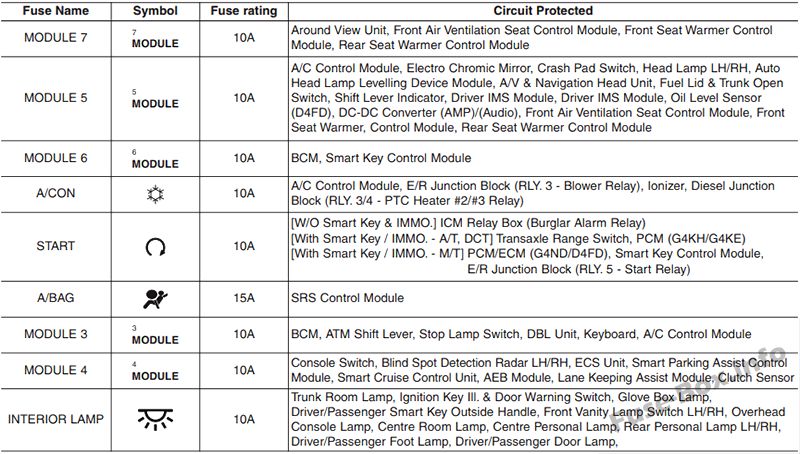

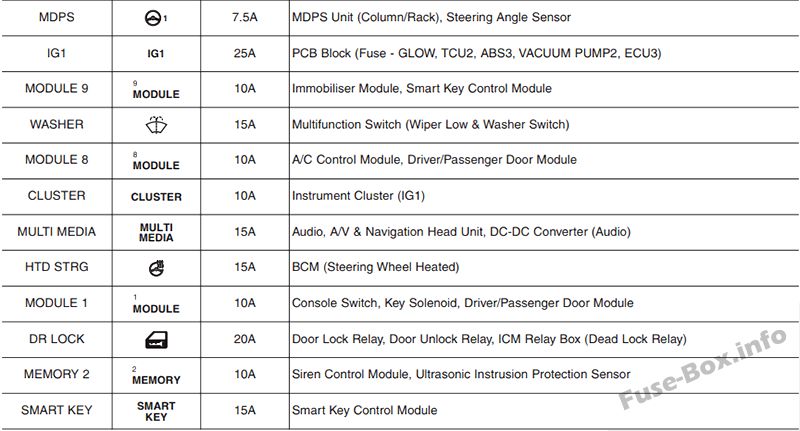

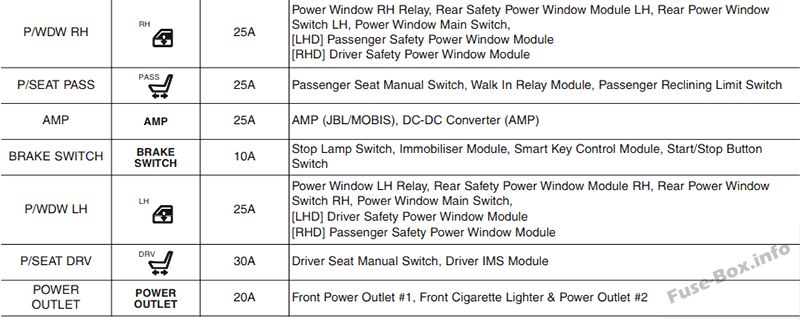

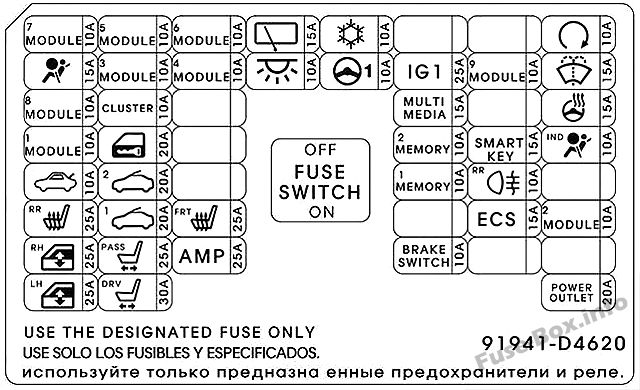

Панель приборов, версия 2

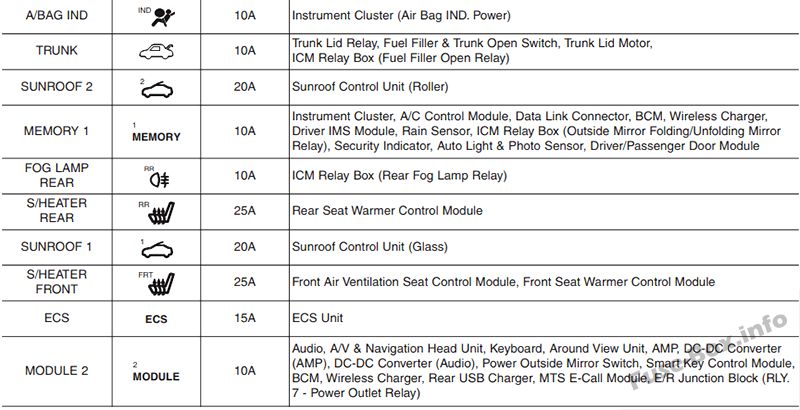

Назначение предохранителей в панели приборов v2 (2016)

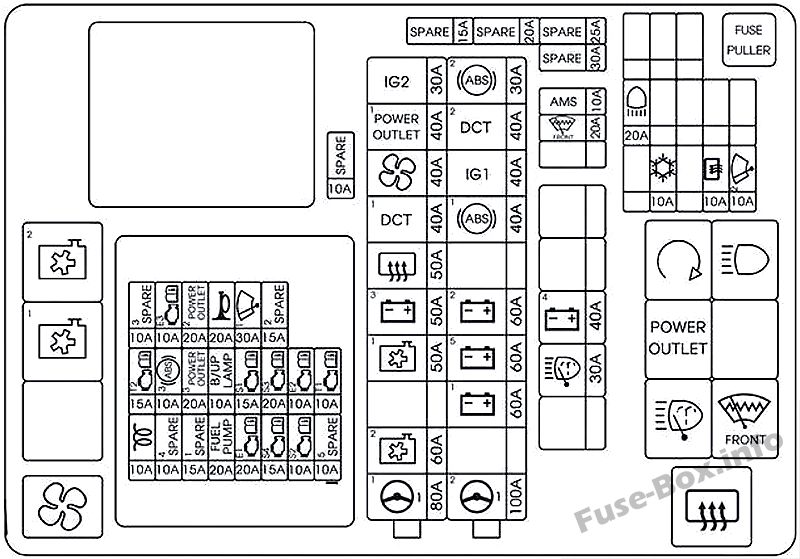

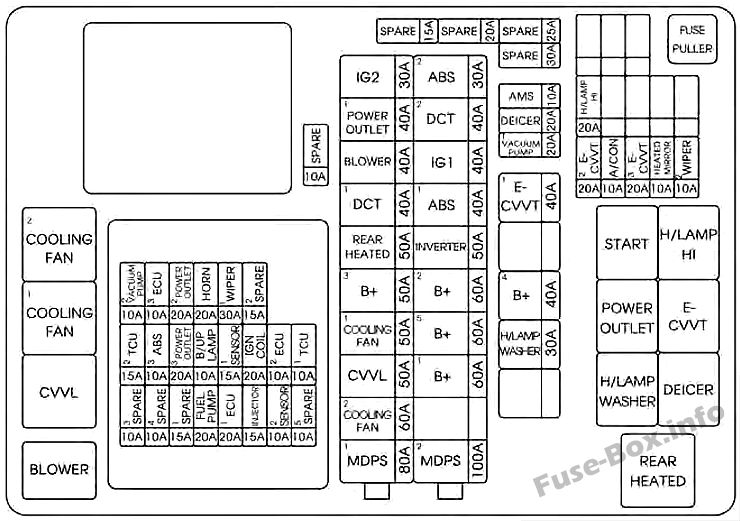

Моторный отсек, вариант 1
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| МДПС 1 | 80A | Блок MDPS (колонна) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 60A | [G4KH/G4FJ] Реле вентилятора охлаждения 1, реле вентилятора охлаждения 2 |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 50A | [G4KJ] Реле вентилятора охлаждения 1 |
| B+ 3 | 50A | Умный соединительный блок (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| СЗАДИ С ПОДОГРЕВОМ | 50A | Реле заднего обогрева |
| DCT1 | 40A | [G4FJ-DCT] КПП |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| РОЗЕТКА 1 | 40A | Реле розетки |
| IG2 | 30A | [Без смарт-ключа] Пусковое реле, замок зажигания, [со смарт-ключом] пусковое реле, блок печатной платы (реле IG2) |
| МРПС 2 | 100A | Блок MDPS (стойка) |
| B+1 | 60A | Интеллектуальный распределительный блок (предохранитель — ЛЮК 1, ЛЮК 2, S / HEATER RR, P / SEAT DRV, P / SEAT PASS, P / WINDOW LH, P / WINDOW RH, СТВОЛ) |
| B+5 | 60A | Блок печатной платы (реле управления двигателем, предохранитель -TCU1, ECU2, ТОПЛИВНЫЙ НАСОС, СИГНАЛ, СТЕКЛООЧИСТИТЕЛЬ1) |
| B+2 | 60A | Интеллектуальный соединительный блок (IPS 1, IPS 4, предохранитель - AMP, НАГРЕВАТЕЛЬ ПЕРЕД.) |
| АБС 1 | 40A | Модуль ESC |
| IG1 | 40A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Блок печатной платы (реле IG1/ACC) |
| ДОТ 2 | 40A | [G4FJ-DCT] КПП |
| АБС 2 | 30A | Модуль ESC, многоцелевой контрольный разъем |
| ПРЕДОХРАНИТЕЛИ: | ||
| B+4 | 40A | Интеллектуальный распределительный блок (предохранитель устройства с автоматическим отключением тока утечки — ЛАМПА САЛОНА, ПАМЯТЬ 1, МУЛЬТИМЕДИА, предохранитель — ЗАМОК ДВЕРИ, МОДУЛЬ 1, ЭЛЕКТРОННЫЙ КЛЮЧ, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА) |
| E-CVVT 1 | 40A | Реле E-CVVT |
| ВАКУУМНЫЙ НАСОС 1 | 20A | Вакуумный насос |
| ДЕИЛЬЕР | 20A | Реле антиобледенителя |
| AMS | 10A | Датчик батареи |
| Электронный CVVT 2 | 20A | PCM |
| А/КОН | 10A | Модуль управления кондиционером |
| Электронный CVVT 3 | 20A | PCM |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира, ECM |
| СТЕКЛООЧИСТИТЕЛЬ 2 | 10A | Блок управления двигателем, блок управления двигателем/электронный блок управления двигателем |
| H/ЛАМПА ВЫСОКИЙ | 20A | Реле дальнего света фар |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| ЭБУ 1 | 20A | ПКМ/ЭБУ |
| ДАТЧИКИ 2 | 10A | Соединительный блок E/R (реле топливного насоса, реле охлаждающего вентилятора 1/2) [G4KJ] Клапан контроля масла (выпуск), электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера [G4KH] клапан управления маслом (выпуск), Электромагнитный клапан управления продувкой, электромагнитный клапан управления RCV, клапан закрытия адсорбера [G4FJ] Клапан управления маслом № 1/№ 2, электромагнитный клапан управления продувкой, электромагнитный клапан управления RCV, клапан закрытия адсорбера |
| ТЦУ 2 | 15A | Переключатель диапазонов коробки передач, TCM |
| АБС 3 | 10A | Модуль ESC, многоцелевой контрольный разъем |
| РОЗЕТКА 3 | 20A | Задняя розетка |
| ЛАМПА Б/ВВЕРХ | 10A | ПКМ/ТКМ, переключатель диапазона коробки передач, аудиосистема, электрохромное зеркало, задний комбинированный фонарь (IN), левый/правый |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверх/вниз) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| ЭБУ 2 | 10A | ПКМ/ЭБУ |
| ТКУ 1 | 10A | ПКМ/ТКМ |
| ВАКУУМНЫЙ НАСОС 2 | 10A | Вакуумный насос, вакуумный переключатель |
| ЭБУ 3 | 10A | ПКМ/ЭБУ |
| РОЗЕТКА 2 | 20A | Передняя розетка №1 |
| HORN | 20A | Реле звукового сигнала, блок реле ICM (реле звукового сигнала охранной сигнализации) |
| СТЕКЛООЧИСТИТЕЛЬ 1 | 30A | Реле питания стеклоочистителя |

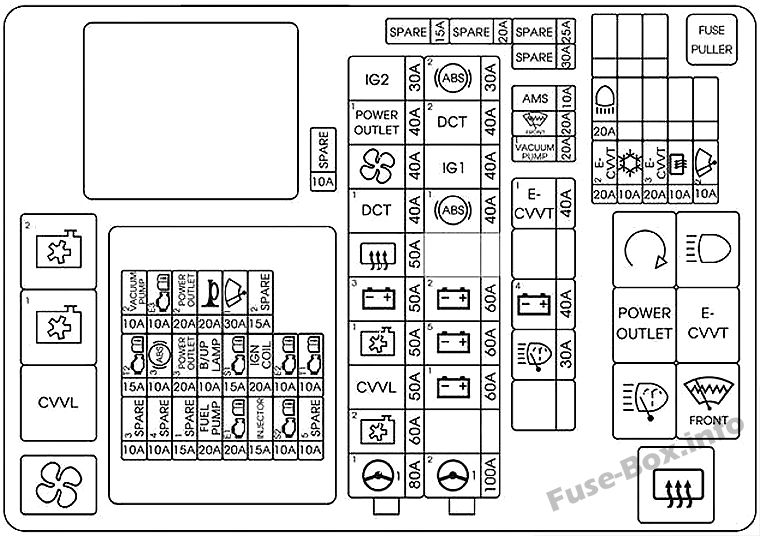

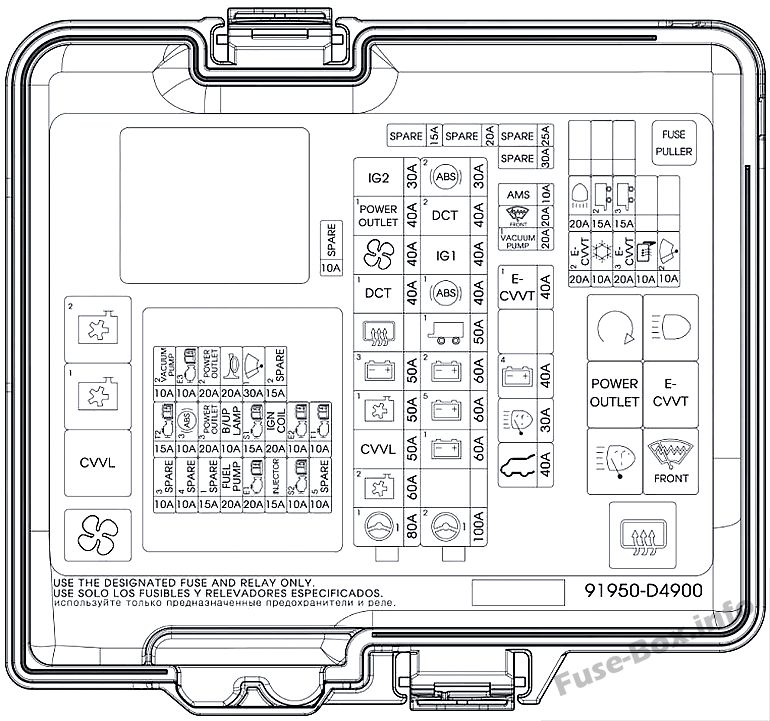

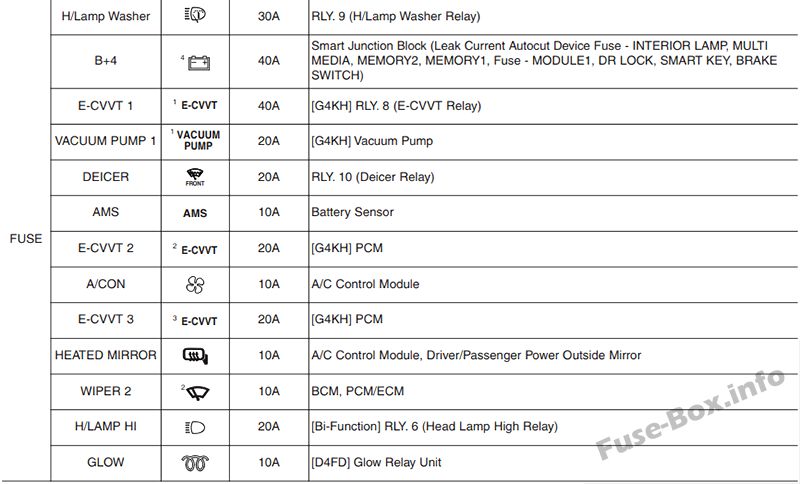

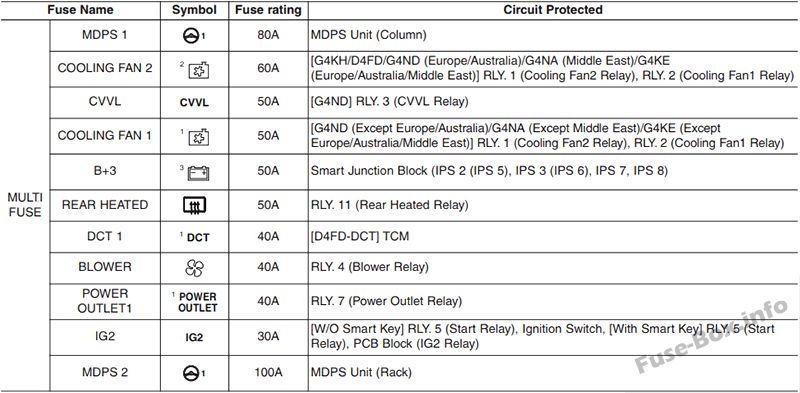

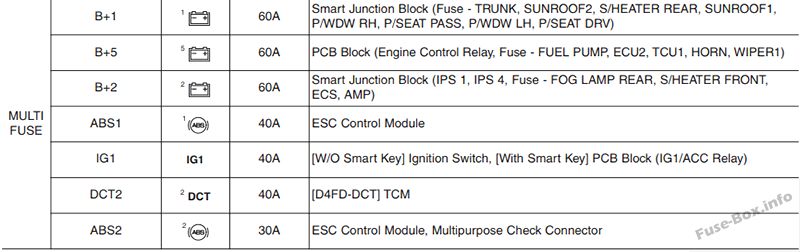

Моторный отсек, вариант 2

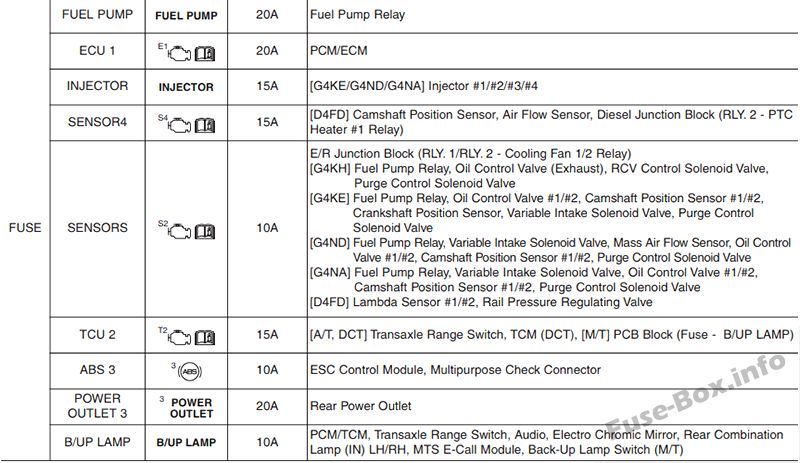

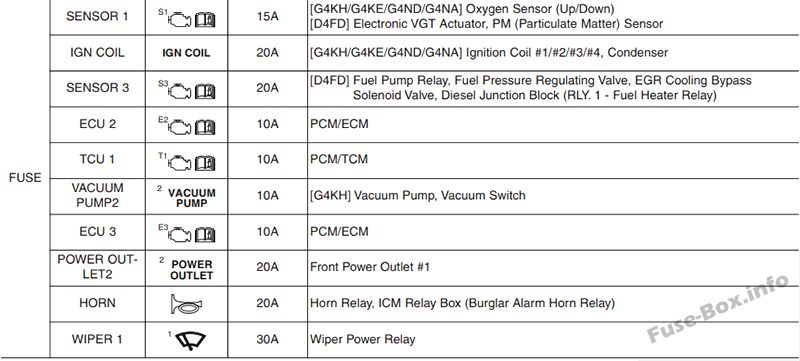

Назначение предохранителей в моторном отсеке v2 (2016)

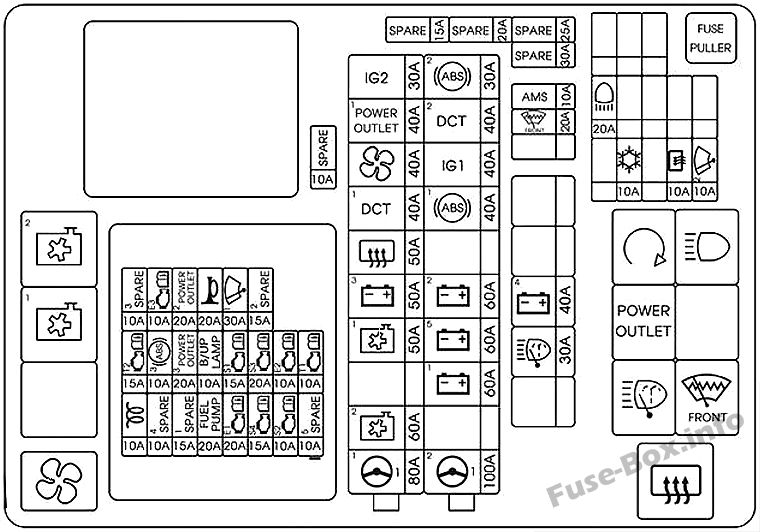

Моторный отсек (Дизель)
Назначение предохранителей в моторном отсеке (Дизель) (2016)

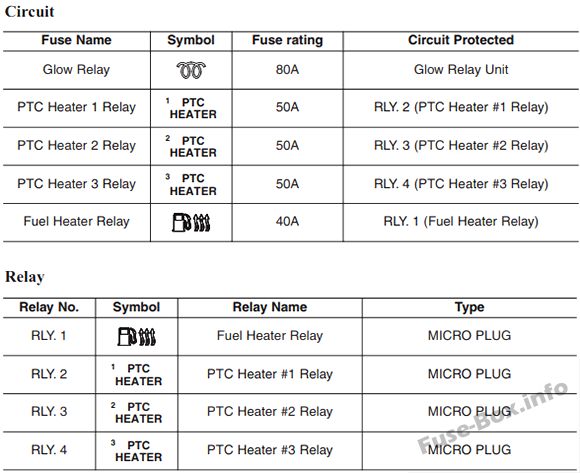

Моторный отсек (дизельный двигатель, пассажирская сторона)
Назначение предохранителей в моторном отсеке (дизель, пассажирская сторона) (2016)

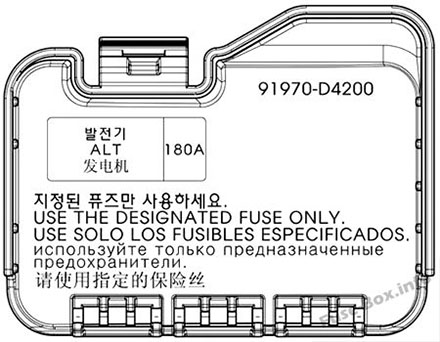

Крышка клемм аккумуляторной батареи (главный предохранитель)
2017

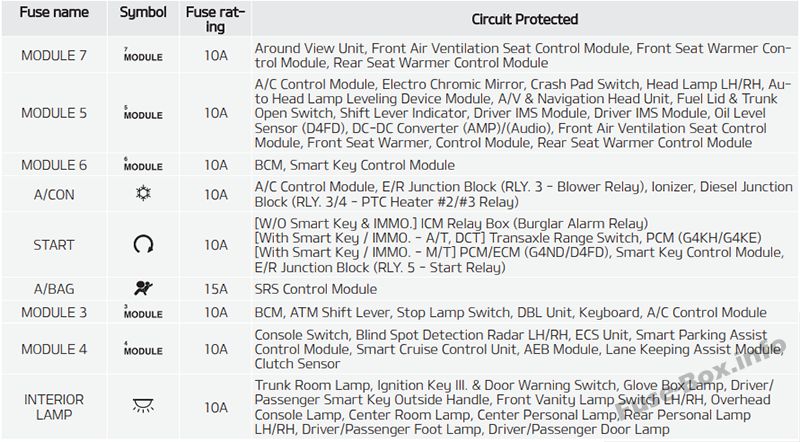

Приборная доска
Седан
фургон

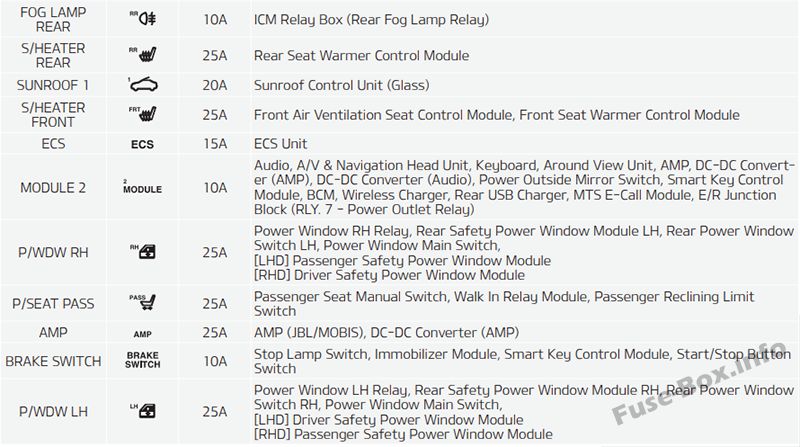

Назначение предохранителей в панели приборов (2017 г.)

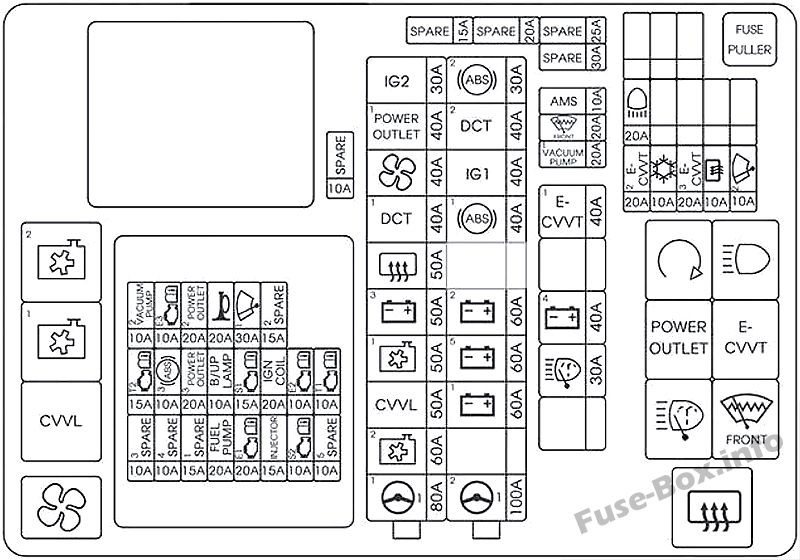

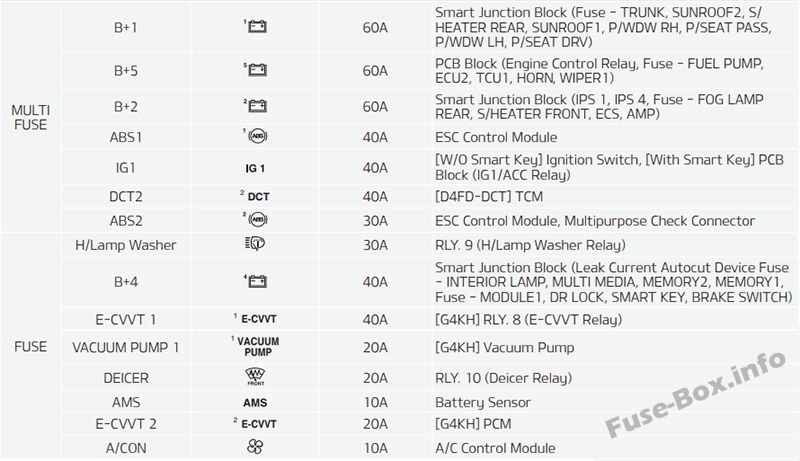

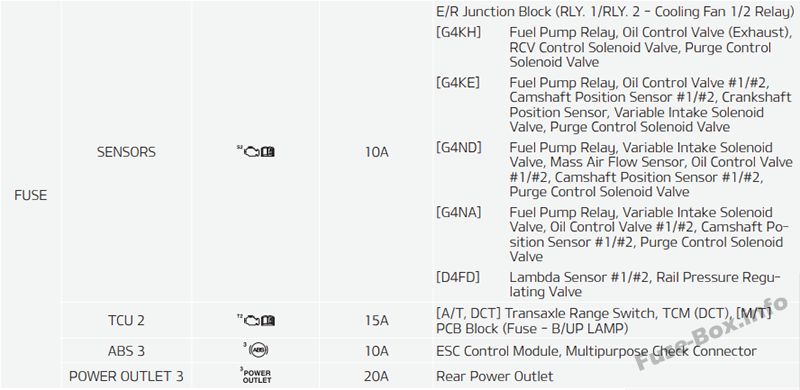

Моторного отсека
Седан, Бензин
Седан, Дизель
Универсал, Бензин
Универсал, Дизель

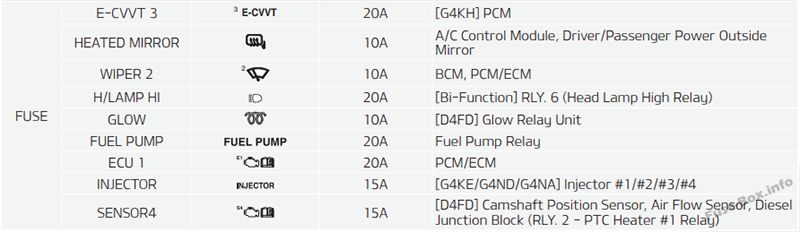

Назначение предохранителей в моторном отсеке (2017 г.)

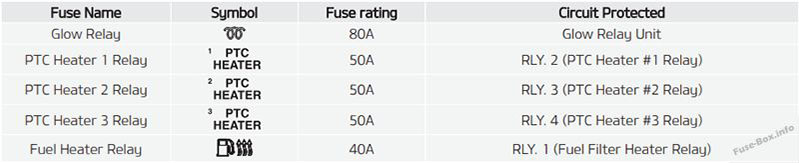

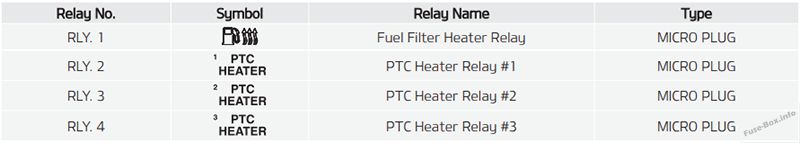

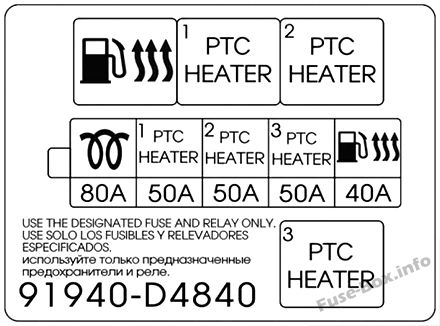

Моторный отсек (Дизель, Со стороны пассажира)
Назначение предохранителей в моторном отсеке (дизель, пассажирская сторона) (2017)
Крышка клемм аккумуляторной батареи (главный предохранитель)
2018, 2019

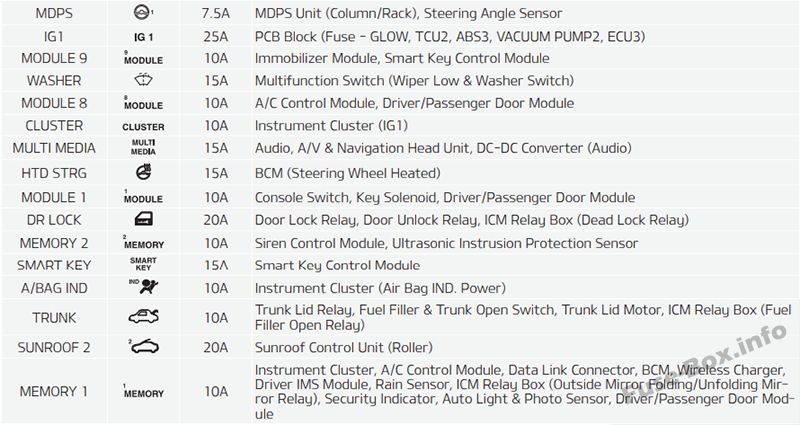

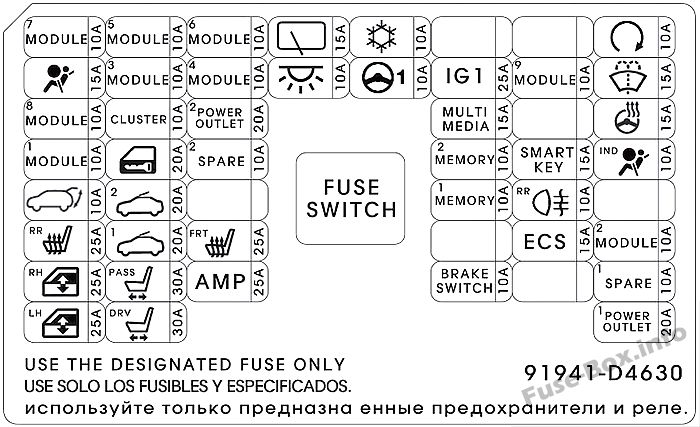

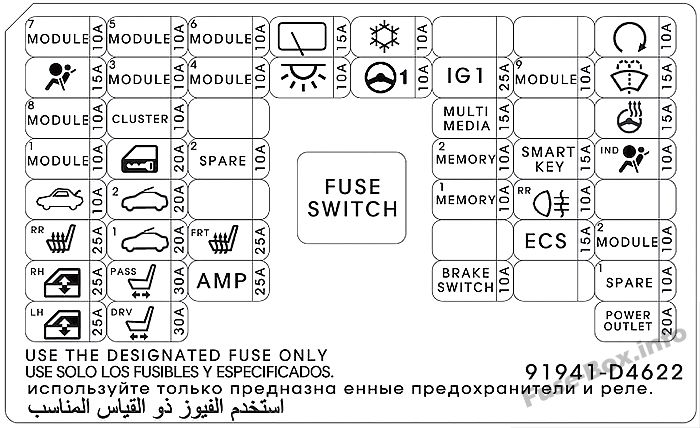

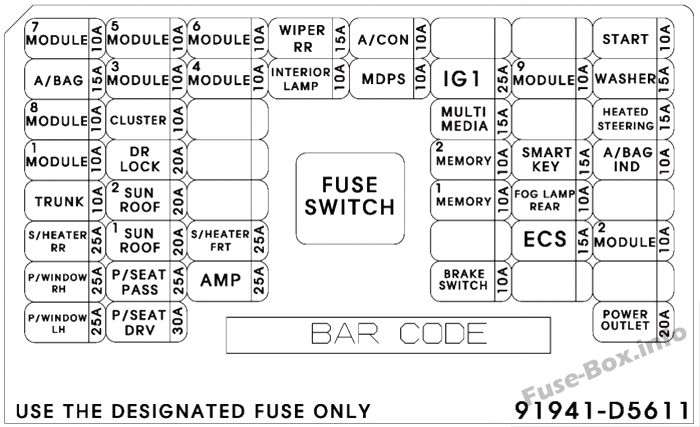

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МОДУЛЬ 7 | 10A | Блок кругового обзора, модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья |
| МОДУЛЬ 5 | 10A | Модуль управления кондиционером, электрохромное зеркало, переключатель аварийной панели, левая/правая фара, модуль автоматического выравнивания фар, головное устройство аудио/видео и навигации, датчик открытия крышки топливного бака и багажника, индикатор рычага переключения передач, модуль IMS водителя, Модуль IMS водителя, модуль управления передним сиденьем с вентиляцией, модуль управления обогревателем переднего сиденья, модуль управления обогревателем заднего сиденья |
| МОДУЛЬ 6 | 10A | BCM, модуль управления смарт-ключом |
| А/КОН | 10A | Модуль управления кондиционером, соединительный блок E/R (реле вентилятора) |
| НАЧАЛО | 10A | [Без смарт-ключа и IMMO.] Блок реле ICM (реле охранной сигнализации) [Со смарт-ключом/IMMO.] Переключатель диапазонов коробки передач, PCM (G4KH/G4KJ) |
| СУМКА | 15A | Модуль управления SRS, обнаружение присутствия пассажира |
| МОДУЛЬ 3 | 10A | BCM, рычаг переключения передач банкомата, выключатель стоп-сигналов, блок DBL, клавиатура, модуль управления кондиционером |
| МОДУЛЬ 4 | 10A | Консольный переключатель, радар обнаружения слепых зон, левый/правый, блок интеллектуального круиз-контроля, модуль AEB, модуль помощи при удержании полосы движения |
| ВНУТРЕННЯЯ ЛАМПА | 10A | Лампа багажника, ключ зажигания III. Предупреждающий выключатель двери, лампа перчаточного ящика, внешняя ручка электронного ключа водителя/пассажира, переключатель переднего туалетного столика, левый/правый, лампа потолочной консоли, центральная комнатная лампа, центральная персональная лампа, задняя персональная лампа, левая/правая, лампа защиты от потертостей водителя/пассажира |
| MDPS | 10A | Блок MDPS (колонна/стойка), датчик угла поворота рулевого колеса |
| IG1 | 25A | Блок печатной платы (предохранители - ТЦУ 2, АБС 3, ЭБУ 3, ВАКУУМНЫЙ НАСОС 2) |
| МОДУЛЬ 9 | 10A | Модуль иммобилайзера, модуль управления смарт-ключом |
| ШАЙБА | 15A | Многофункциональный переключатель (переключатель стеклоочистителя и омывателя) |
| МОДУЛЬ 8 | 10A | Модуль управления кондиционером, модуль двери водителя/пассажира |
| КЛАСТЕР | 10A | Комбинация приборов (IG1) |
| МУЛЬТИМЕДИА | 15A | Аудио, головное устройство A/V и навигации, клавиатура |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | BCM (рулевое колесо с подогревом) |
| МОДУЛЬ 1 | 10A | Консольный переключатель, соленоид ключа, модуль двери водителя/пассажира, BCM |
| ДР ЛОК | 20A | Реле замка двери, реле разблокировки двери |
| УМНЫЙ КЛЮЧ | 15A | Модуль управления смарт-ключом |
| A/СУМКА ИНД. | 10A | Комбинация приборов (подушка безопасности IND. Power) |
| СТВОЛ | 10A | Реле крышки багажника, переключатель топливного бака и открытия багажника, двигатель крышки багажника, блок реле ICM (реле открытия топливного бака) |
| ЛЮК 2 | 20A | Блок управления люком (ролик) |
| ПАМЯТЬ 1 | 10A | Комбинация приборов, модуль управления кондиционером, разъем канала передачи данных, беспроводное зарядное устройство, модуль IMS водителя, датчик дождя, блок реле ICM (реле складывания/раскладывания наружных зеркал), индикатор безопасности, автоматический свет и фотодатчик, модуль двери водителя/пассажира , Электрохромное зеркало |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 25A | Модуль управления обогревателем заднего сиденья |
| ЛЮК 1 | 20A | Блок управления люком (стекло) |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 25A | Модуль управления передним сиденьем с вентиляцией, модуль управления подогревом переднего сиденья |
| МОДУЛЬ 2 | 10A | Головное устройство аудио, аудио/видео и навигации, клавиатура, блок кругового обзора, усилитель, выключатель питания наружного зеркала заднего вида, модуль управления смарт-ключом, BCM, беспроводное зарядное устройство, зарядное устройство USB на задней панели №1/№2, распределительный блок E/R (розетка питания) Реле) |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника, переключатель правого заднего стеклоподъемника, главный переключатель стеклоподъемника, модуль стеклоподъемника безопасности пассажира |
| П/СИДЕНЬЕ | 25A | Ручной переключатель пассажирского сиденья, модуль реле Walk In, концевой выключатель наклона пассажира |
| AMP | 25A | Усилитель (JBL) |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Выключатель стоп-сигнала, модуль иммобилайзера, модуль управления смарт-ключом, переключатель кнопки пуска/остановки |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, переключатель левого заднего стеклоподъемника, главный переключатель стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| P/СЕАТ ДРВ | 30A | Ручной переключатель сиденья водителя, модуль IMS водителя |
| РОЗЕТКА | 20A | Передняя розетка №1, передний прикуриватель и розетка №2 |

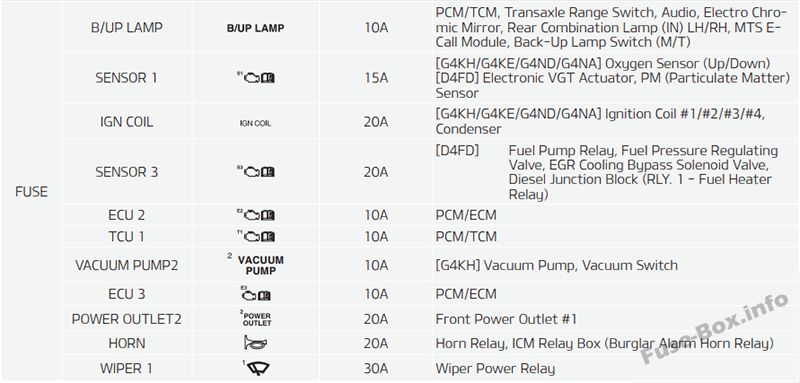

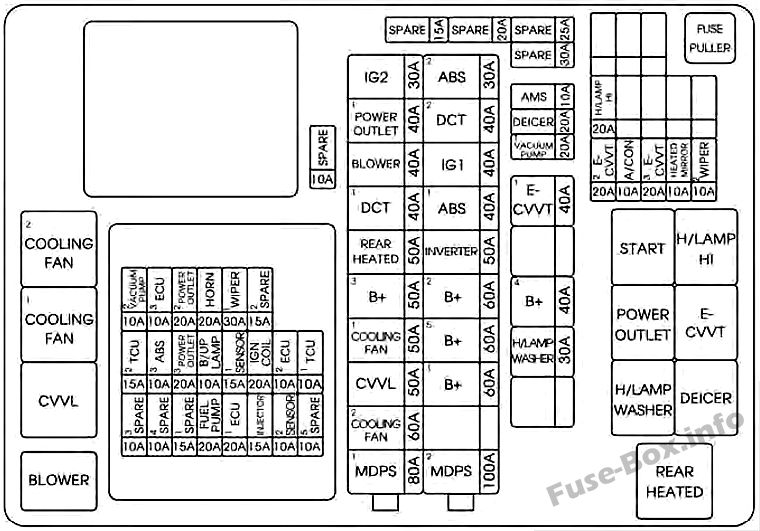

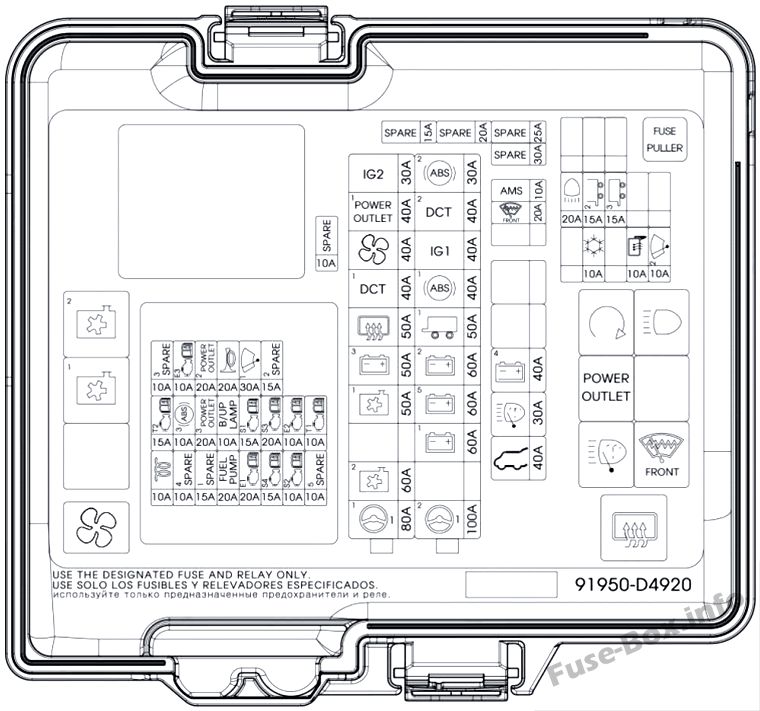

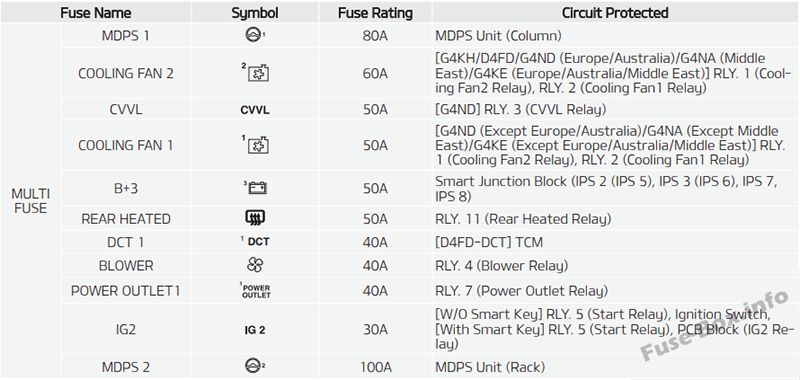

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛИ: | ||
| МДПС 1 | 80A | Блок MDPS (колонна) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 60A | [G4KH/G4FJ] Реле вентилятора охлаждения 1, реле вентилятора охлаждения 2 |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 50A | [G4KJ] Реле вентилятора охлаждения 1 |
| B+ 3 | 50A | Умный соединительный блок (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| СЗАДИ С ПОДОГРЕВОМ | 50A | Реле заднего обогрева |
| DCT1 | 40A | [G4FJ-DCT] КПП |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| РОЗЕТКА 1 | 40A | Реле розетки |
| IG2 | 30A | [Без смарт-ключа] Пусковое реле, выключатель зажигания, [Со смарт-ключом] Пусковое реле, блок печатной платы (реле IG2) |
| МРПС 2 | 100A | Блок MDPS (стойка) |
| B+1 | 60A | Интеллектуальный распределительный блок (предохранитель — ЛЮК 1, ЛЮК 2, S / HEATER RR, P / SEAT DRV, P / SEAT PASS, P / WINDOW LH, P / WINDOW RH, СТВОЛ) |
| B+5 | 60A | Блок печатной платы (реле управления двигателем, предохранитель - TCU1, ECU2, ТОПЛИВНЫЙ НАСОС, СИГНАЛ, WIPER1) |
| B+2 | 60A | Интеллектуальный соединительный блок (IPS 1, IPS 4, предохранитель - AMP, НАГРЕВАТЕЛЬ ПЕРЕД.) |
| АБС 1 | 40A | Модуль ESC |
| IG1 | 40A | [Без смарт-ключа] Замок зажигания, [Со смарт-ключом] Блок печатной платы (реле IG1/ACC) |
| ДКП 2 | 40A | [G4FJ-DCT] КПП |
| АБС 2 | 30A | Модуль ESC, многоцелевой контрольный разъем |
| ПРЕДОХРАНИТЕЛИ: | ||
| B+4 | 40A | Интеллектуальный распределительный блок (предохранитель устройства с автоматическим отключением тока утечки — ЛАМПА САЛОНА, ПАМЯТЬ 1, МУЛЬТИМЕДИА, предохранитель — ЗАМОК ДВЕРИ, МОДУЛЬ 1, ЭЛЕКТРОННЫЙ КЛЮЧ, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА) |
| E-CVVT 1 | 40A | Реле E-CVVT |
| ВАКУУМНЫЙ НАСОС 1 | 20A | Вакуумный насос |
| ДЕИЛЬЕР | 20A | Реле антиобледенителя |
| AMS | 10A | Датчик батареи |
| Электронный CVVT 2 | 20A | PCM |
| А/КОН | 10A | Модуль управления кондиционером |
| Электронный CVVT 3 | 20A | PCM |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира, ECM |
| СТЕКЛООЧИСТИТЕЛЬ 2 | 10A | Блок управления двигателем, блок управления двигателем/электронный блок управления двигателем |
| H/ЛАМПА ВЫСОКИЙ | 20A | Реле дальнего света фар |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| ЭБУ 1 | 20A | ПКМ/ЭБУ |
| ДАТЧИКИ 2 | 10A | Соединительный блок E/R (реле топливного насоса, реле охлаждающего вентилятора 1/2) [G4KJ] Масляный регулирующий клапан (выпускной), электромагнитный клапан управления продувкой, регулируемый электромагнитный клапан впуска, клапан закрытия адсорбера [G4KH] Клапан управления маслом (выпуск), электромагнитный клапан управления продувкой, электромагнитный клапан управления RCV, клапан закрытия адсорбера [G4FJ] Масляный регулирующий клапан № 1/№ 2, электромагнитный клапан управления продувкой, электромагнитный клапан управления RCV, клапан закрытия адсорбера |
| ТЦУ 2 | 15A | Переключатель диапазонов коробки передач, TCM |
| АБС 3 | 10A | Модуль ESC, многоцелевой контрольный разъем |
| РОЗЕТКА 3 | 20A | Задняя розетка |
| ЛАМПА Б/ВВЕРХ | 10A | ПКМ/ТКМ, переключатель диапазона коробки передач, аудиосистема, электрохромное зеркало, задний комбинированный фонарь (IN), левый/правый |
| ДАТЧИК 1 | 15A | Кислородный датчик (вверх/вниз) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| ЭБУ 2 | 10A | ПКМ/ЭБУ |
| ТКУ 1 | 10A | ПКМ/ТКМ |
| ВАКУУМНЫЙ НАСОС 2 | 10A | Вакуумный насос, вакуумный переключатель |
| ЭБУ 3 | 10A | ПКМ/ЭБУ |
| РОЗЕТКА 2 | 20A | Передняя розетка №1 |
| HORN | 20A | Реле звукового сигнала, блок реле ICM (реле звукового сигнала охранной сигнализации) |
| СТЕКЛООЧИСТИТЕЛЬ 1 | 30A | Реле питания стеклоочистителя |
Крышка клемм аккумуляторной батареи (главный предохранитель)
