Предохранители и реле KIA Picanto (SA, 2004-2007)
Схемы относятся к указанным годам и вариантам KIA Picanto (SA, 2004-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Picanto 2004-2007 гг.
Предохранитель прикуривателя (розетки) в KIA Picanto находится в блоке предохранителей панели приборов (см. предохранитель «C/зажигалка»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

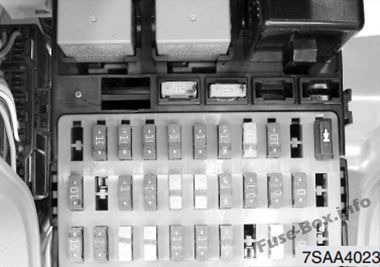

Приборная доска

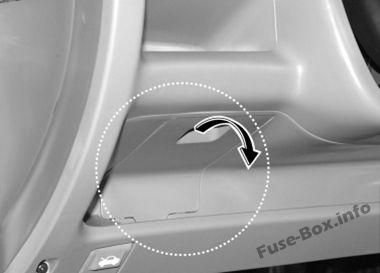

Блок предохранителей находится за крышкой под рулевым колесом.

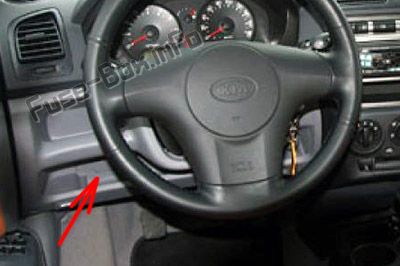

Автомобили с левым рулем

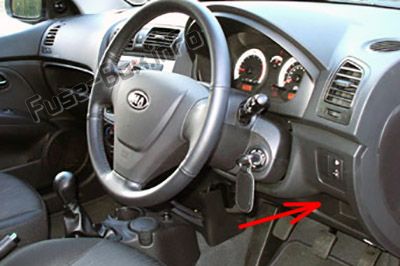

Автомобили с правым рулем

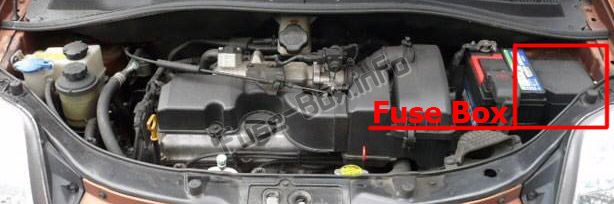

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

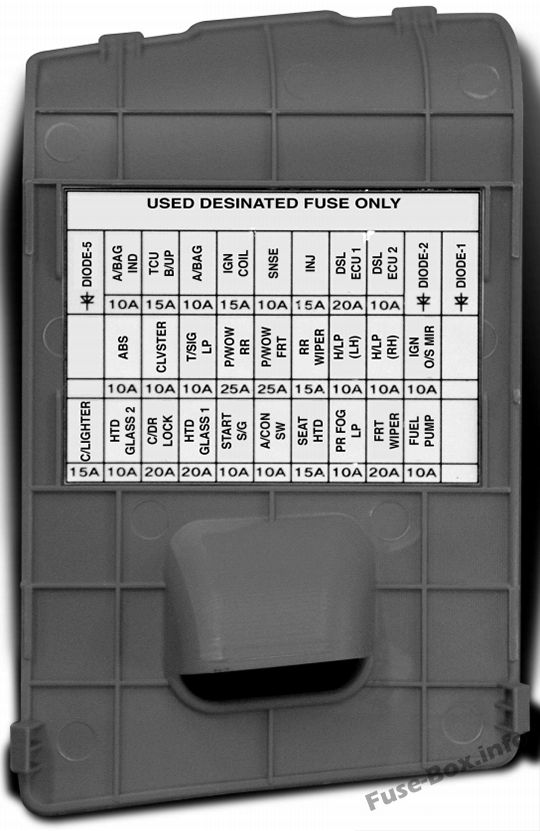

Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАТЬ СИГНАЛ | 10A | Запустить двигатель |
| РР противотуманные фары LP | 10A | Задний противотуманный фонарь |
| ПО А/КОН | 10A | Кондиционер |
| КЛАСТЕР | 10A | Кластер |
| СИДЕНЬЕ ХТД | 15A | Подогрев сиденья |
| C/зажигалка | 15A | Зажигалка |
| СУМКА | 10A | Воздушная подушка |
| Р/ДВИГАТЕЛЬ | 15A | Задний стеклоочиститель |
| ABS | 10A | Антиблокировочная тормозная система |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Зажигание |
| Т/СИГ ЛП | 10A | Световой сигнал поворота |
| СТЕКЛО HTD1 | 20A | Обогрев заднего стекла |
| ХТД СТЕКЛО2 | 10A | Обогрев заднего стекла |
| П/ВДВ РР | 25A | Стеклоподъемники (задние) |
| ИГН О/С МИР | 10A | Наружное зеркало заднего вида |
| П/ВДВ FRT | 25A | Стеклоподъемники (передние) |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель |
| H/LP (левый) | 10A | Фара (левая) |
| В/Н (прав.) | 10A | Фара (правая) |
| ТОПЛИВНЫЙ НАСОС | 10A | Топливный насос |
| INJ | 15A | Инъекция |
| SNSR | 10A | Датчик кислорода 2 |
| ЗАМОК С/ДР | 20A | Центральный дверной замок |
| A/СУМКА ИНД. | 10A | Предупреждение о подушке безопасности |
| ТКУ Б/ВВЕРХ | 15A | Автоматическая коробка передач |
| ЭБУ DSL1 | 20A | - |
| ЭБУ DSL2 | 10A | - |

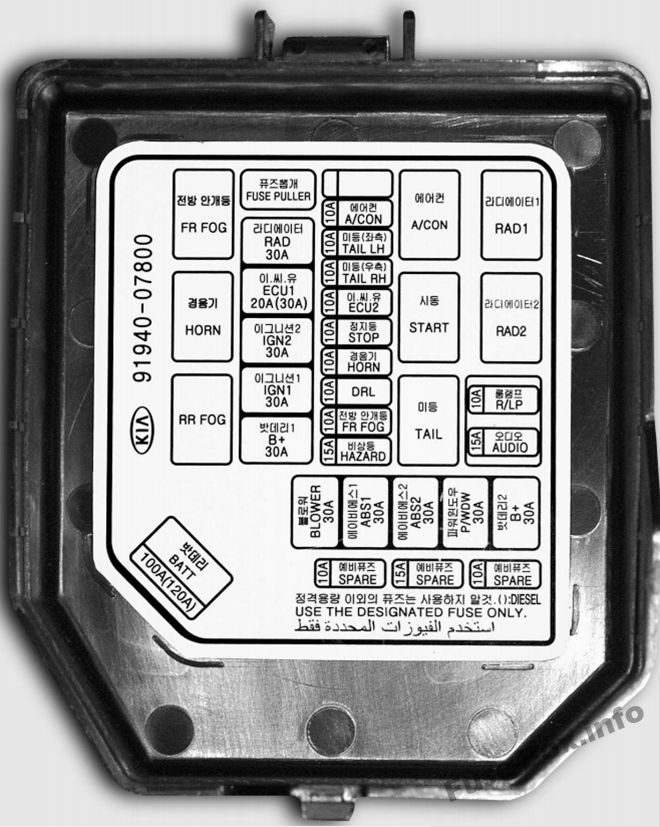

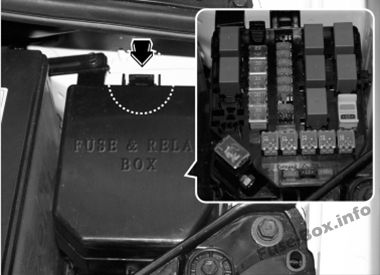

Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ECU1 | 20А (30А) | Блок управления двигателем |
| STOP | 10A | Стоп-сигнал |
| ПТ/ПТ | 10A | Передняя противотуманная фара |
| А/КОН | 10A | Кондиционер |
| HORN | 10A | Horn |
| ECU2 | 10A | Блок управления двигателем |
| ЗАПАСНОЙ | 10A | запасной предохранитель |
| ЗАПАСНОЙ | 15A | запасной предохранитель |
| ЗАПАСНОЙ | 10A | запасной предохранитель |
| ABS2 | 30A | Антиблокировочная тормозная система |
| ABS1 | 30A | Антиблокировочная тормозная система |
| B+ | 30A | В панели В+ |
| ВОЗДУХОДУВКА | 30A | воздуходувка |
| IGN1 | 30A | Зажигание |
| IGN2 | 30A | Зажигание |
| ХВОСТ ЛЕВЫЙ | 10A | Задний фонарь (левый) |
| ХВОСТ ПРАВЫЙ | 10A | Задний фонарь (справа) |
| DRL | 10A | Дневной ходовой свет |
| ОПАСНОСТЬ | 15A | Мигалка, предупреждающая об опасности |
| R/LP | 10A | Комнатная лампа |
| АУДИО | 15A | Аудио |
| П/ВДВ | 30A | Электростеклоподъемник |
| RAD | 30A | Вентилятор радиатора |
| BATT | 100А (120А) | Генератор, Аккумулятор |
| Ф/туман | - | Реле передних противотуманных фар |
| А/КОН | - | Реле кондиционера |
| HORN | - | Реле звукового сигнала |
| НАЧАЛО | - | Реле пускового двигателя |
| RAD1 | - | Реле вентилятора радиатора |
| RAD2 | - | Реле вентилятора радиатора |
| РР противотуманные фары | - | Реле задних противотуманных фар |
| TAIL | - | Реле задних фонарей |

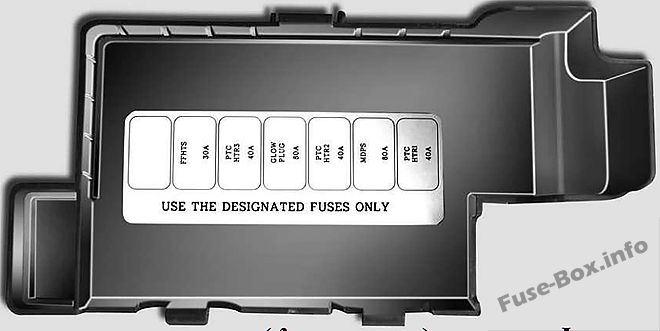

Дизельная вспомогательная панель предохранителей
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ФФХТС | 30A | Временный датчик нагревателя топливного фильтра |
| СВЕЧА НАКАЛИВАНИЯ | 80A | Свеча накаливания |
| MDPS | 80A | Рулевое управление с электроприводом |
| ПТК HTR1 | 40A | PTC-нагреватель 1 |
| ПТК ХТР2 | 40A | PTC-нагреватель2 |
| ПТК HTR3 | 40A | PTC-нагреватель3 |
