Предохранители и реле KIA Picanto (JA, 2018-2019..)
Схемы относятся к указанным годам и вариантам KIA Picanto (JA, 2018-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Picanto 2018-2019…
Предохранители прикуривателя (розетки) в KIA Picanto расположены в блоке предохранителей панели приборов (см. предохранители «POWER OUTLET 1» (разъем питания), «POWER OUTLET 2» (прикуриватель)).
Оглавление

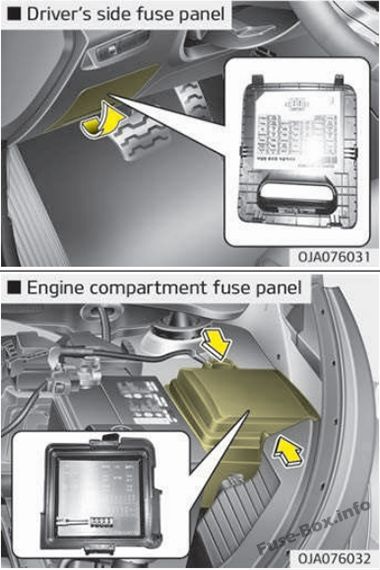

Расположение блока предохранителей

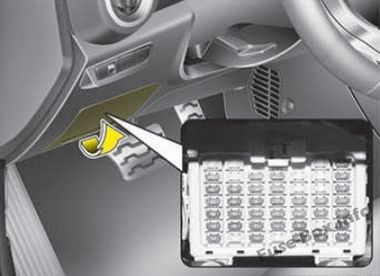

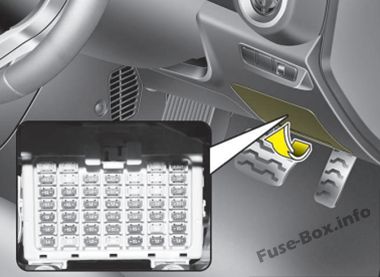

Блок предохранителей панели приборов

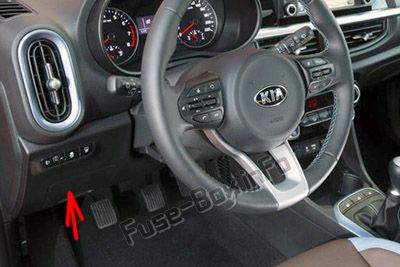

Автомобили с левым рулем

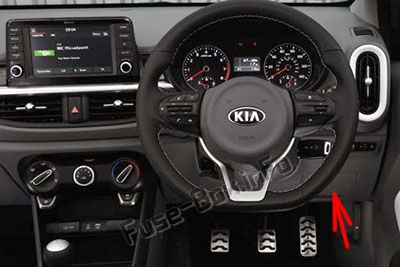

Автомобили с правым рулем

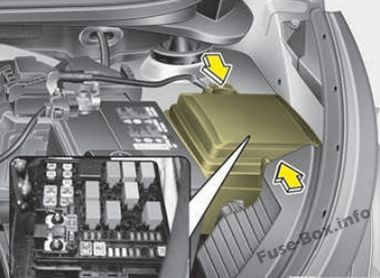

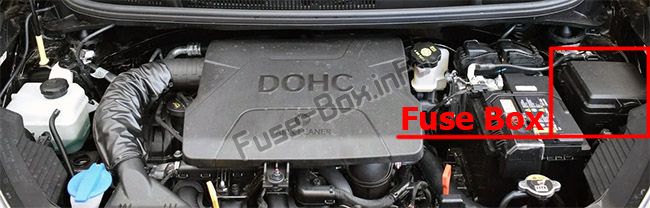

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
2018

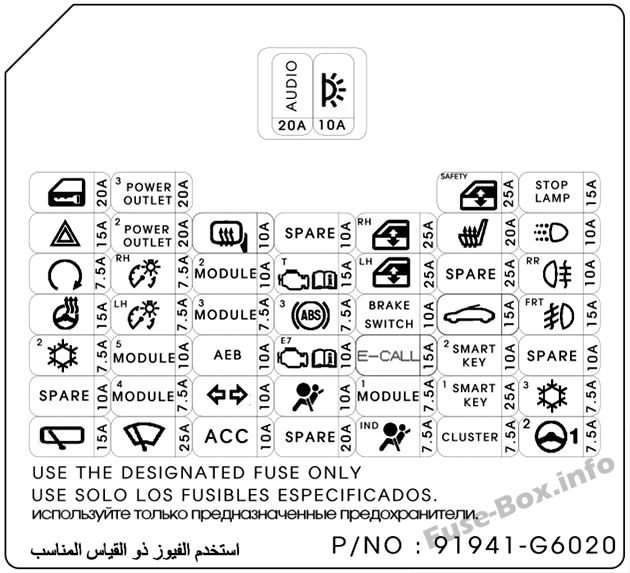

Приборная доска

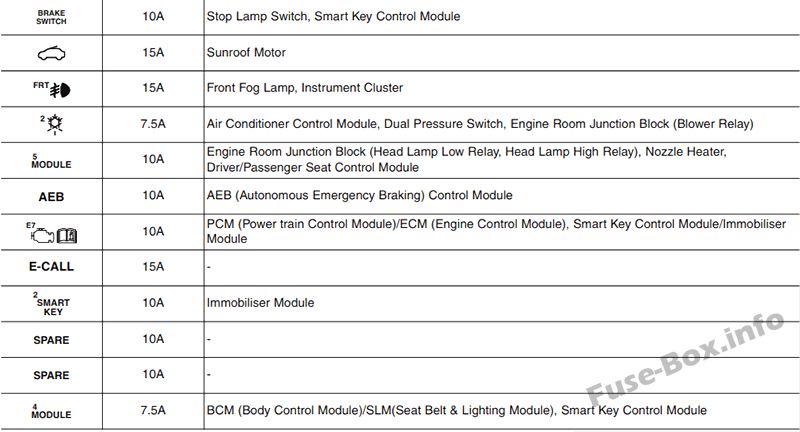

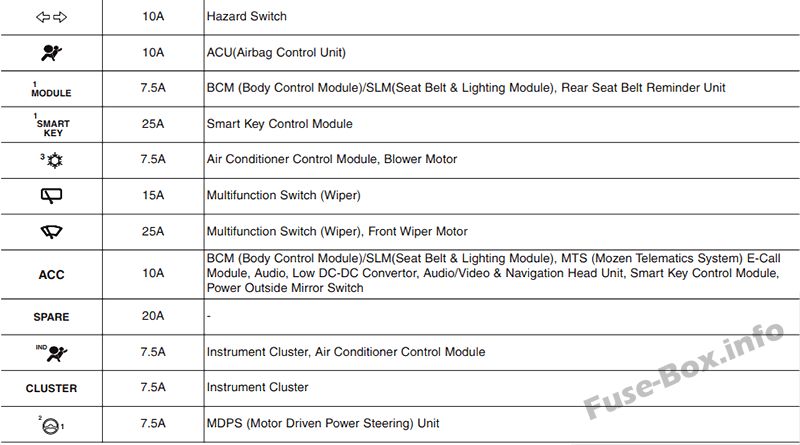

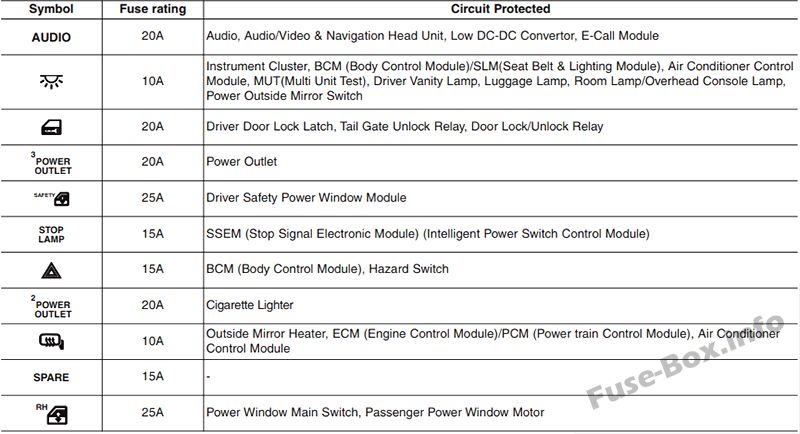

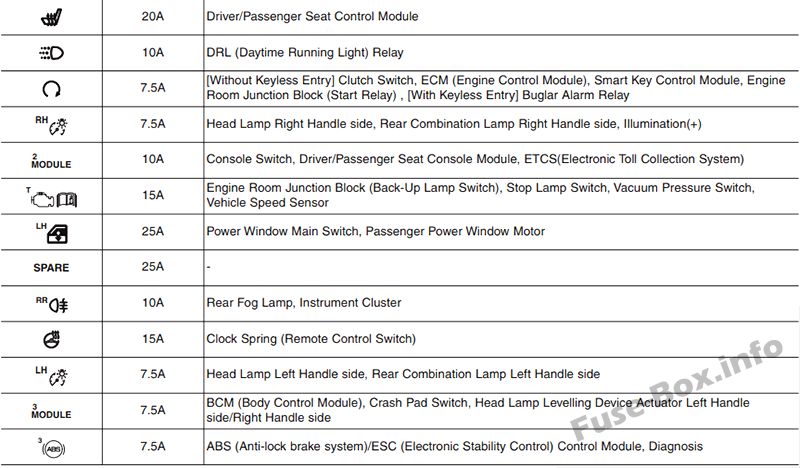

Назначение предохранителей в панели приборов (2018 г.)
Моторный отсек (двигатель Kappa 1,0 л/1,2 л MPI)

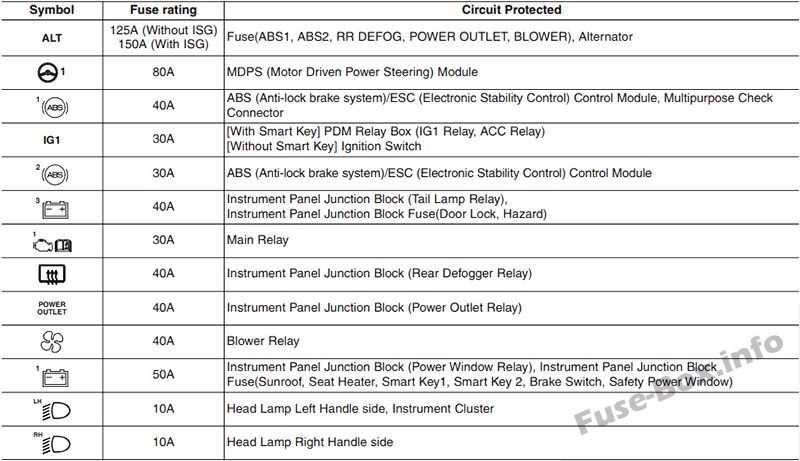

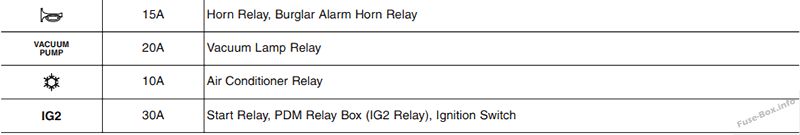

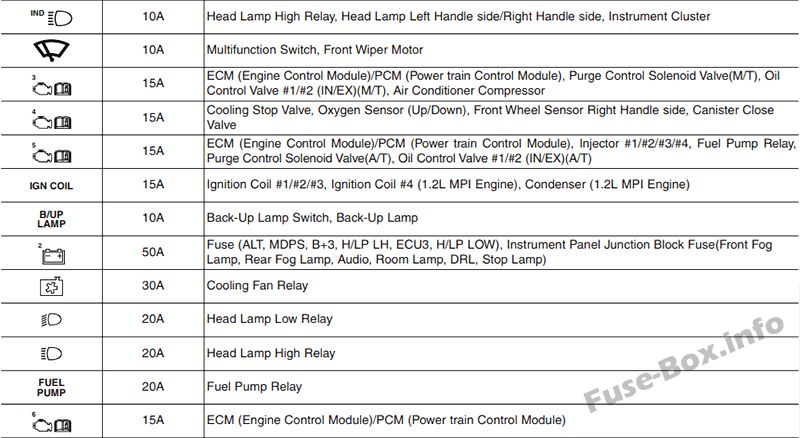

Назначение предохранителей в моторном отсеке (двигатель Kappa 1.0L/1.2L MPI) (2018 г.)

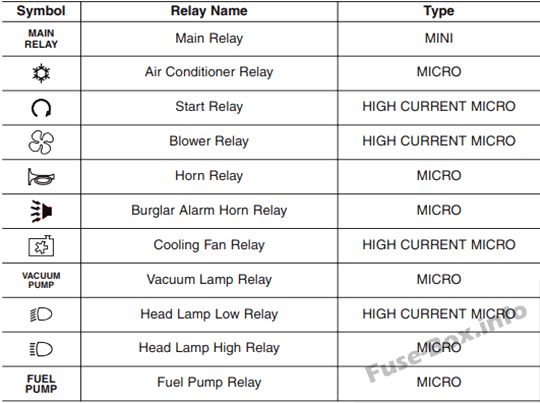

Реле (двигатель Kappa 1,0 л/1,2 л MPI

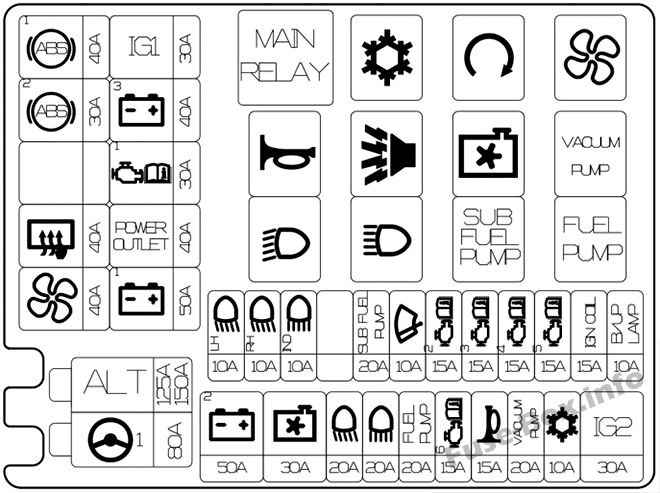

Моторный отсек (двигатель Kappa 1,0 л MPI (FFV))

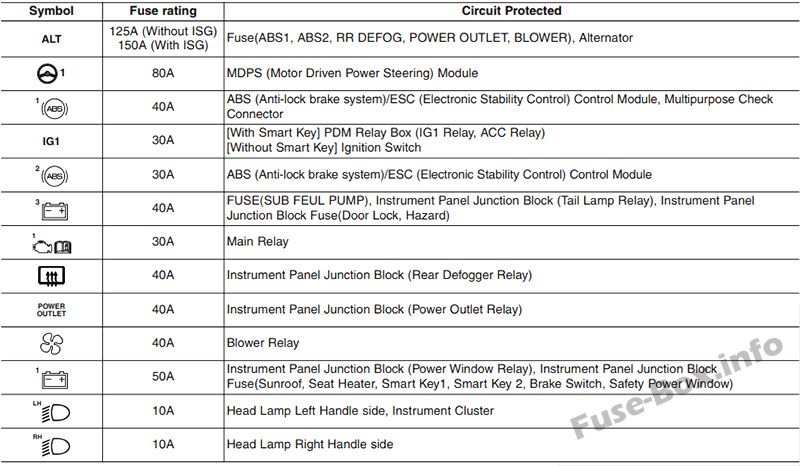

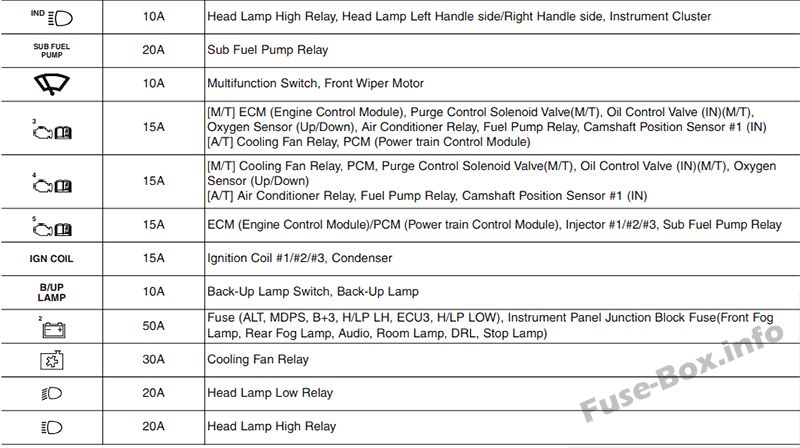

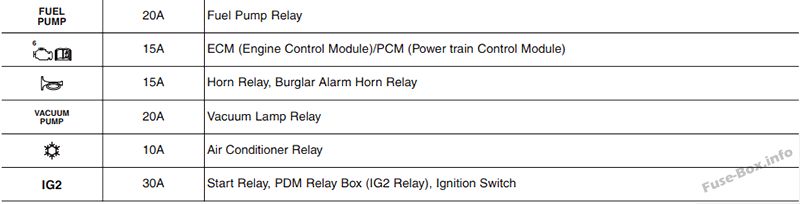

Назначение предохранителей в моторном отсеке (Kappa 1.0L MPI Engine (FFV)) (2018)

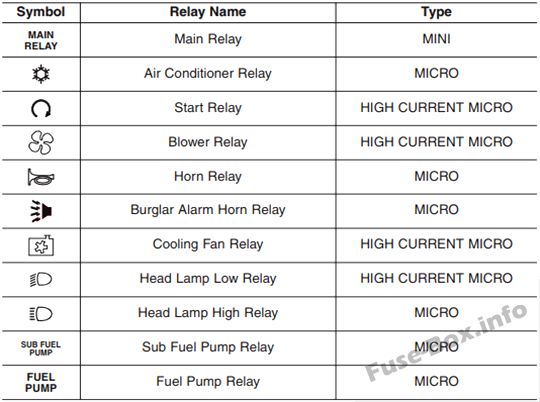

Реле (двигатель Kappa 1,0 л MPI (FFV))
