Предохранители и реле KIA Picanto (TA, 2012-2017)
Схемы относятся к указанным годам и вариантам KIA Picanto (TA, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Picanto 2012-2017
Предохранители прикуривателя (розетки) в KIA Picanto расположены в блоке предохранителей панели приборов (см. предохранители «P/OUTLET» (розетка) и «C/LIGHT» (прикуриватель)).
Оглавление

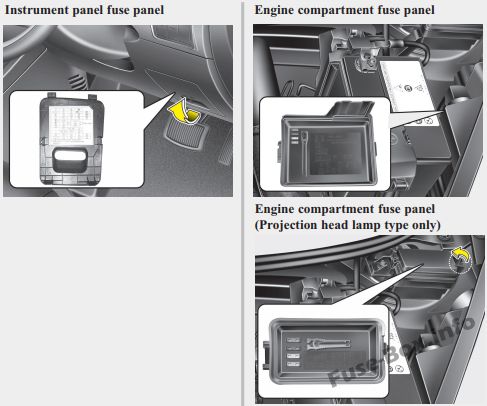

Расположение блока предохранителей

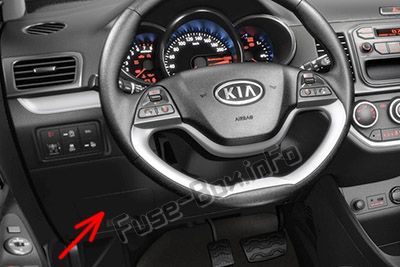

Приборная доска

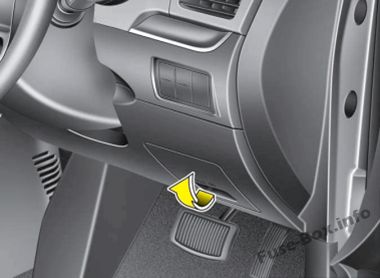

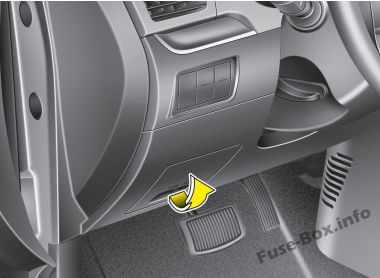

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.
Автомобили с левым рулем

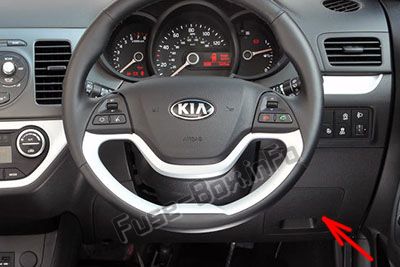

Автомобили с правым рулем

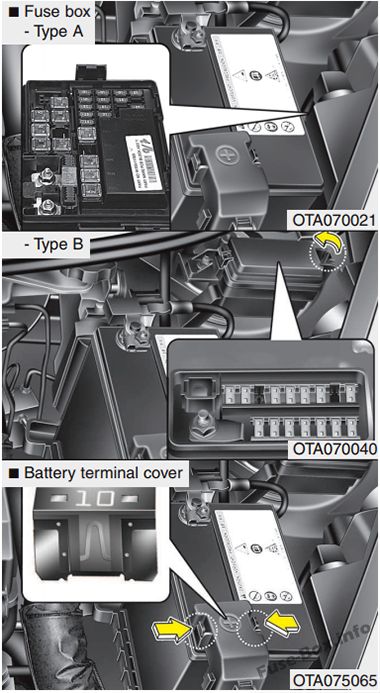

Моторного отсека
Схемы блока предохранителей
2012

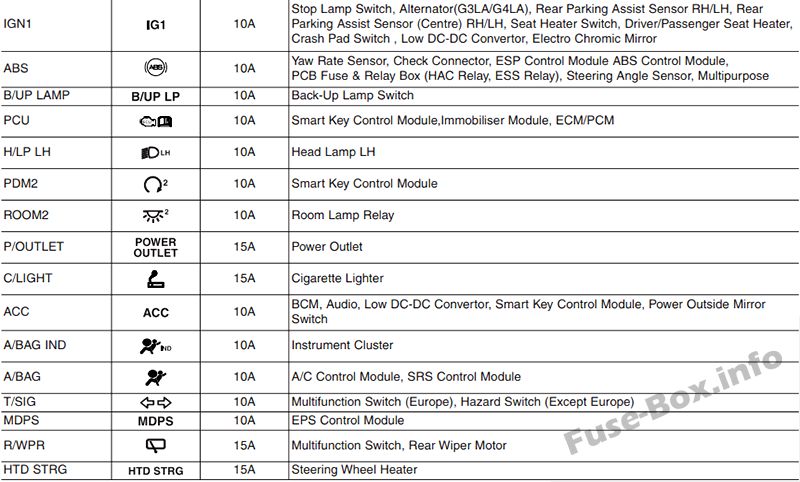

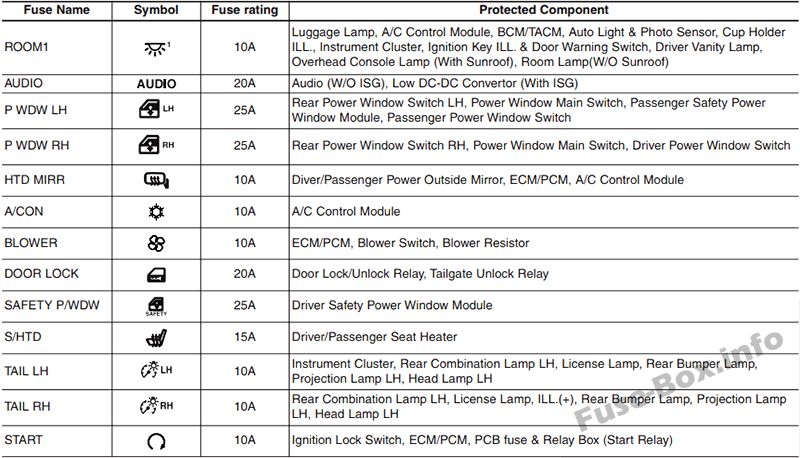

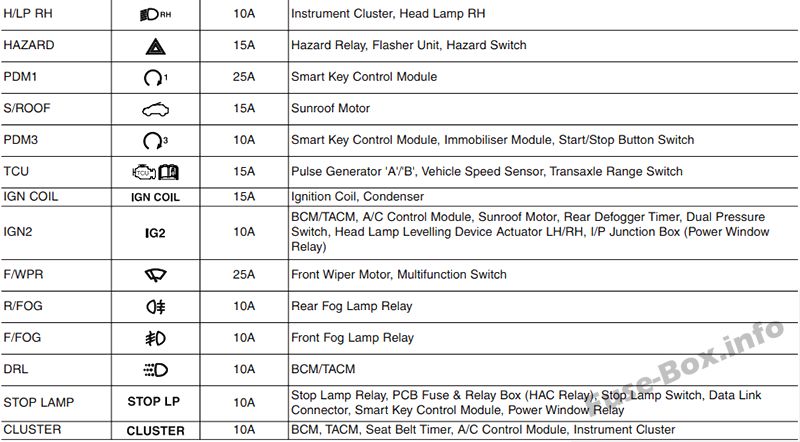

Назначение предохранителей в панели приборов (2012 г.)

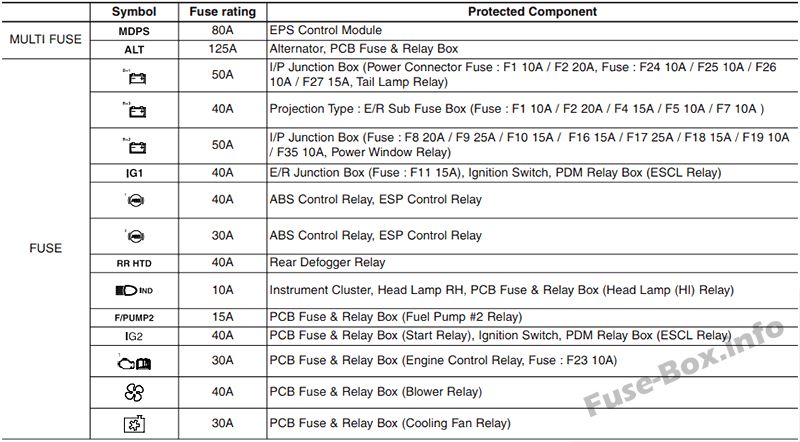

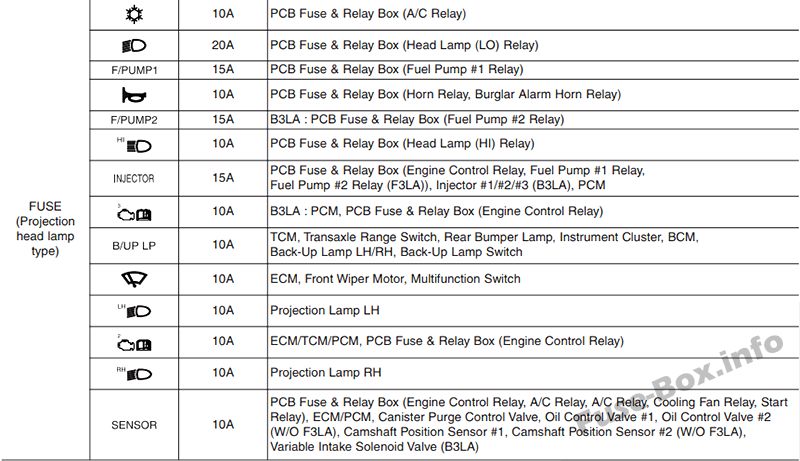

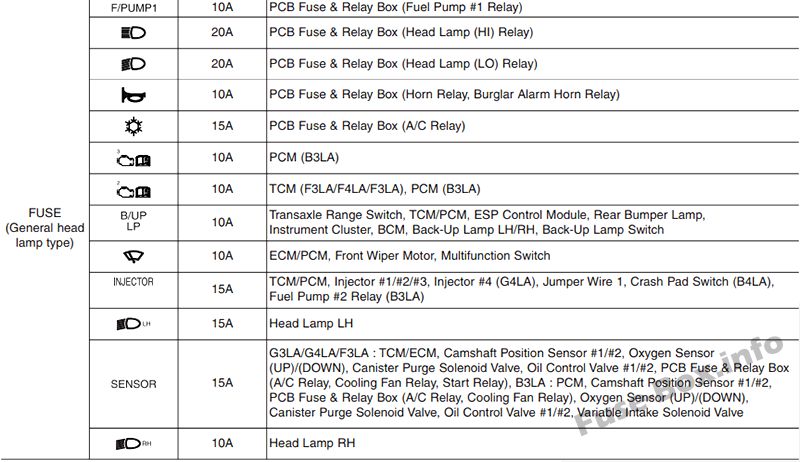

Назначение предохранителей в моторном отсеке (2012 г.)
2014, 2015

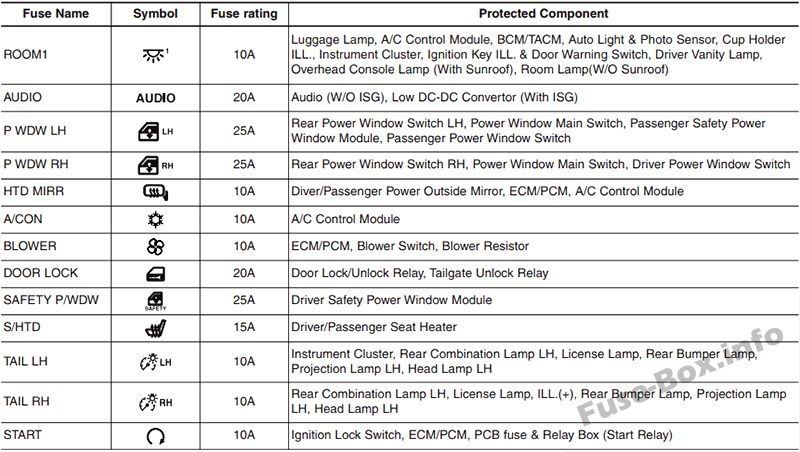

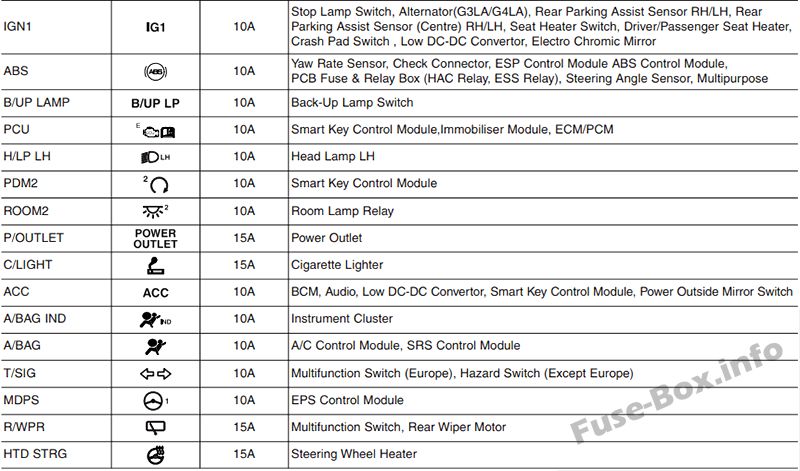

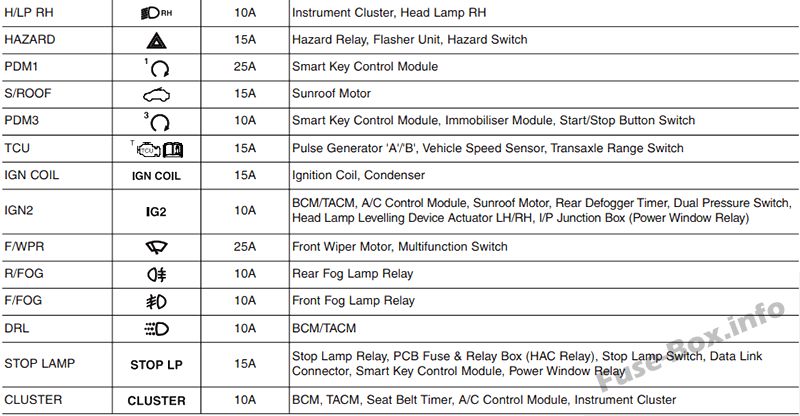

Назначение предохранителей в панели приборов (2014, 2015)

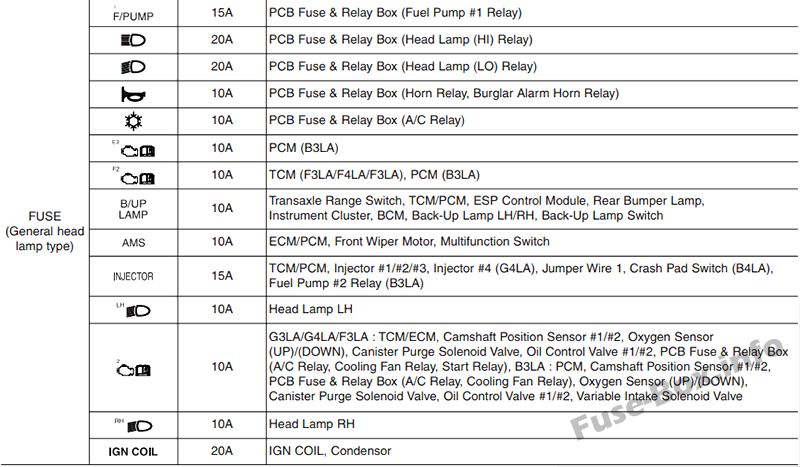

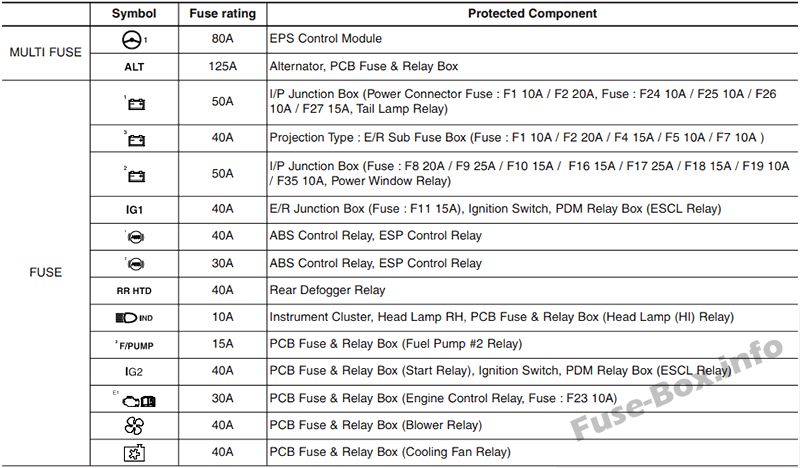

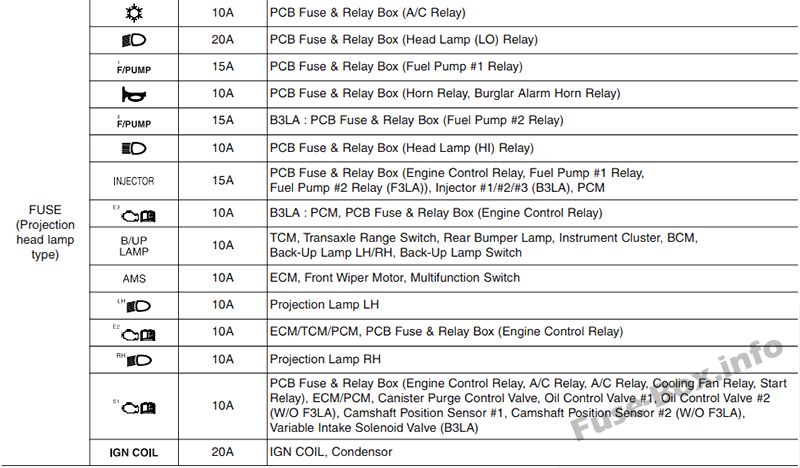

Назначение предохранителей в моторном отсеке (2014, 2015)
2016, 2017

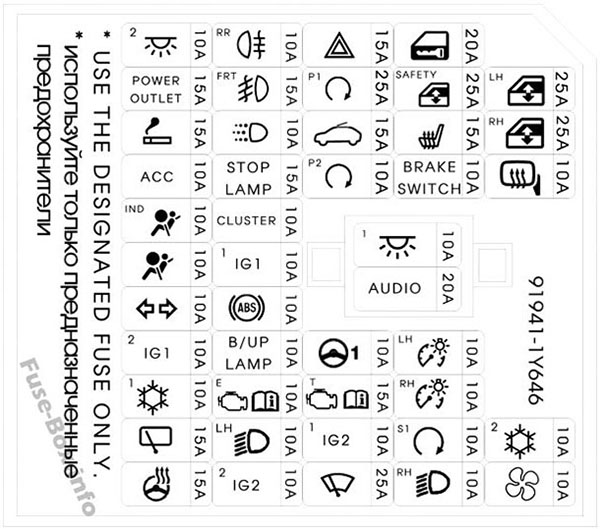

Приборная доска

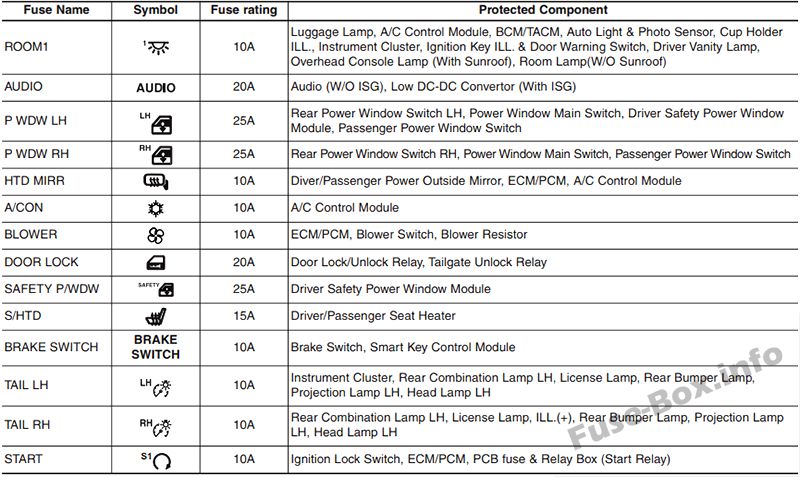

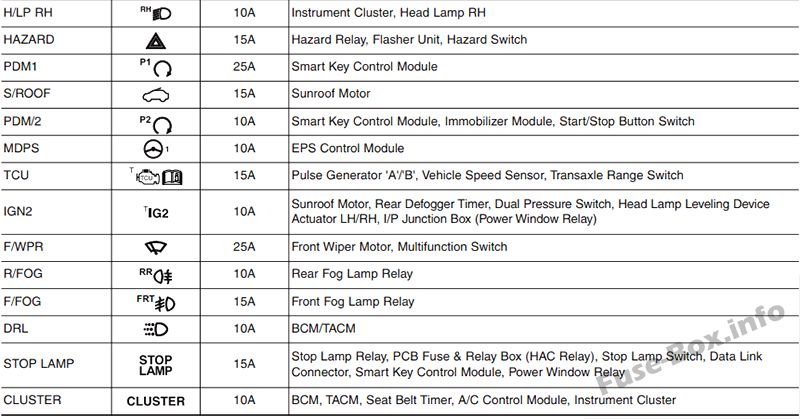

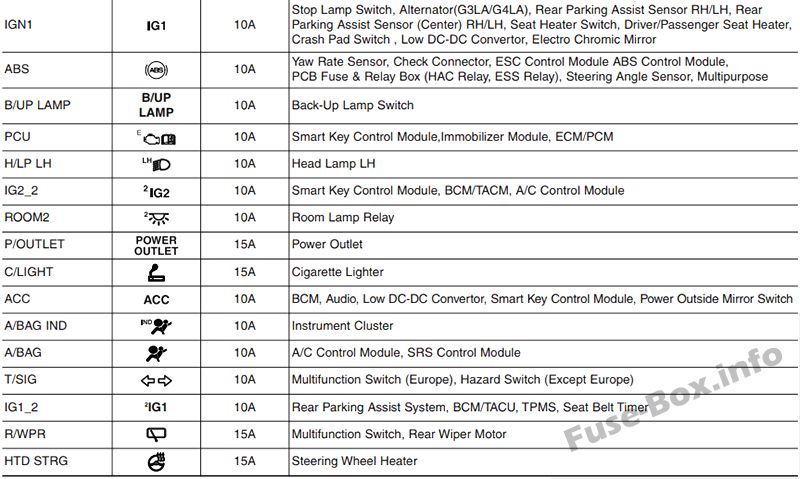

Назначение предохранителей в панели приборов (2016, 2017)

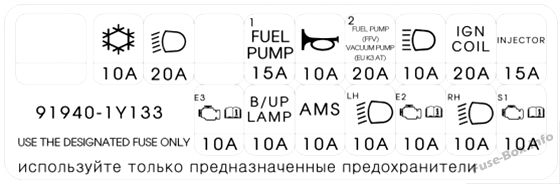

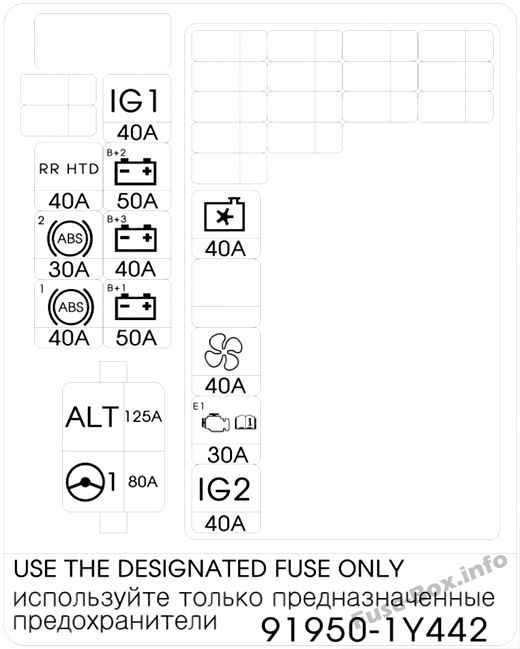

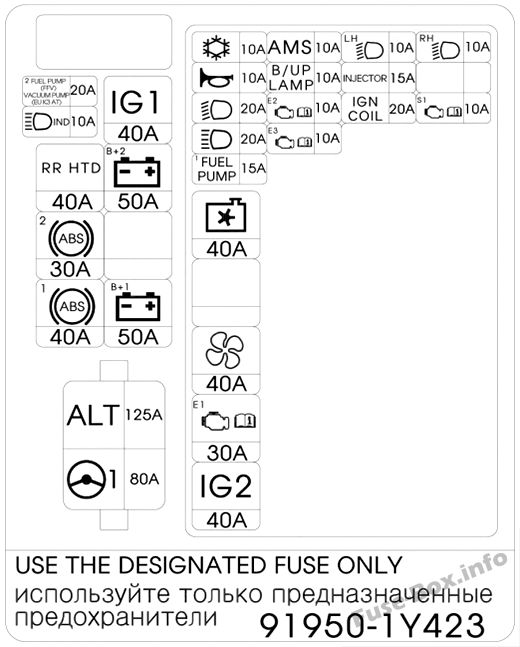

Моторного отсека

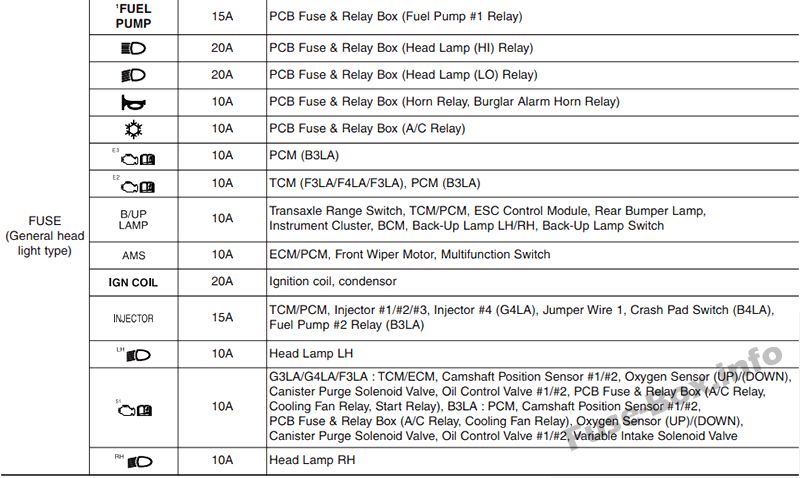

Общий тип головного света
Тип проекционного головного света

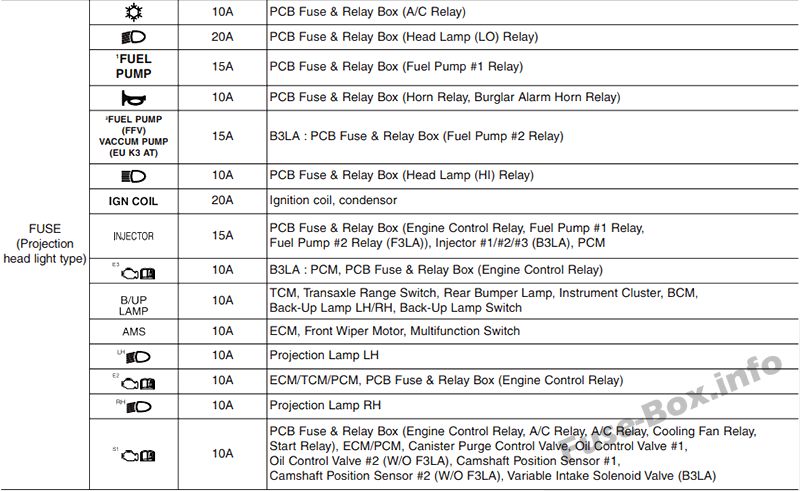

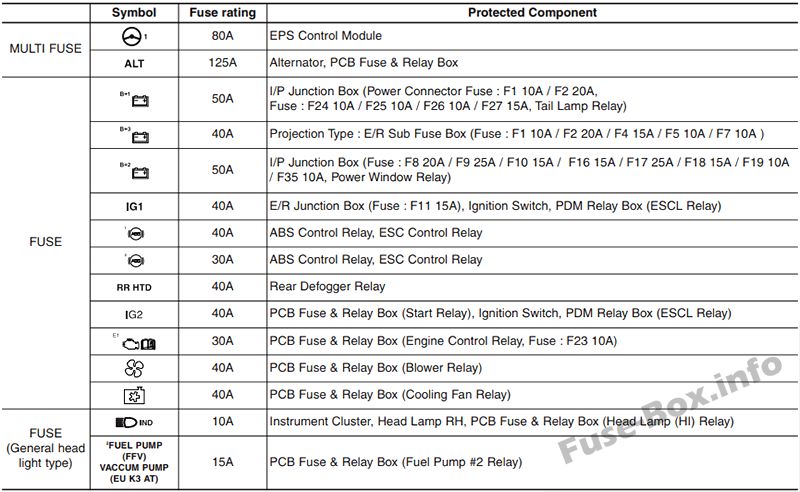

Назначение предохранителей в моторном отсеке (2016, 2017)

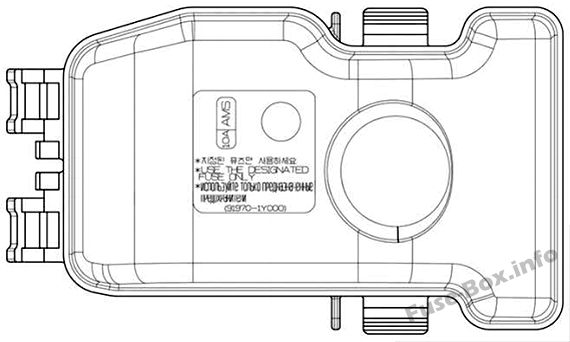

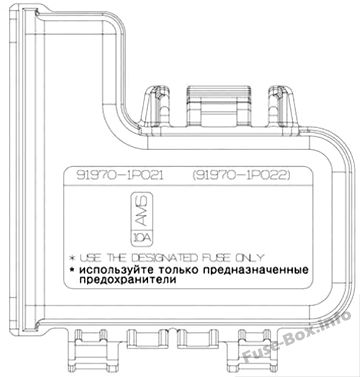

Крышка клеммы аккумулятора
Наберите "А
Тип Б
