Предохранители и реле KIA Rio (DC, 2000-2005)

Схемы относятся к указанным годам и вариантам KIA Rio (DC, 2000-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Расположение предохранителей КИА Рио 2000-2005 гг.

Расположение предохранителей КИА Рио 2000-2005 гг.

Предохранители прикуривателя (розетка) находятся в блоке предохранителей панели приборов (см. предохранители «СИГАРА» и «РОЗЕТКА»).

Расположение блока предохранителей

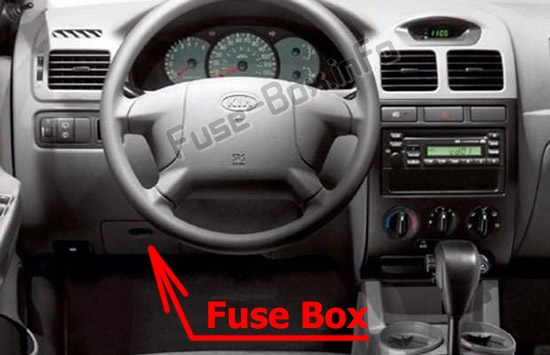

Приборная доска

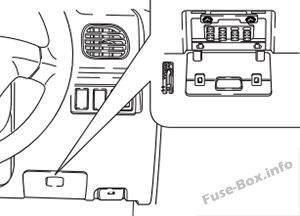

Блок предохранителей находится за крышкой под рулевым колесом.Приборная доска

Автомобили с левым рулем
Приборная доска

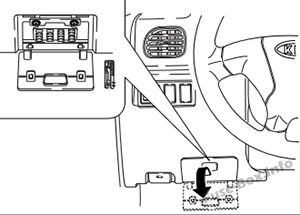

Автомобили с правым рулем
Приборная доска

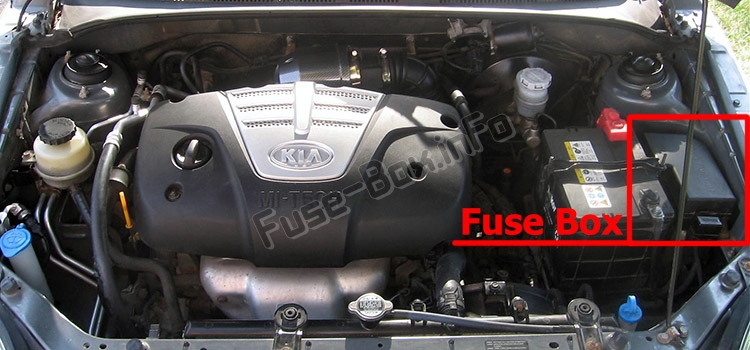

Моторного отсека

Моторного отсека

Схемы блока предохранителей

2001, 2002

Приборная доска

Приборная доска

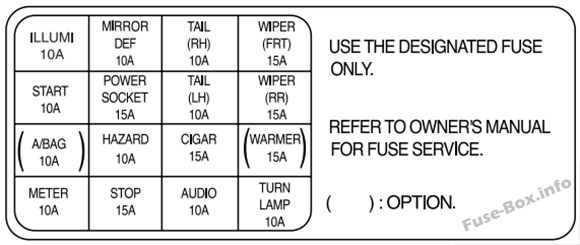

Назначение предохранителей в панели приборов (2001, 2002)
ОПИСАНИЕНоминал, АмперЗащищаемая цепь
(СУМКА)10AВоздушная подушка
ПОВОРОТНАЯ ЛАМПА10AЛампа указателя поворота
METHR10AMeterset, Резервная лампа. Предупреждающий звук
(ПРОТИВОТУМАННАЯ ФАРА(RR))10AЗадний противотуманный фонарь
РОЗЕТКА15AЛампа в багажнике, Розетка
ОПАСНОСТЬI5AАварийная лампа
STOP15AСтоп-сигнал, АБС
ХВОСТ (ПРАВЫЙ)10AЗадний фонарь (правый-задний/левый-передний), переключатель подсветки
TA1L(левый)10AЗадний фонарь (левый задний/правый передний)
СИГАРА15AСигаретный батер
АУДИО10AАудио, Зеркало заднего вида с электроприводом
СТЕКЛООЧИСТИТЕЛЬ(ПЕРЕДНИЙ)15AСтеклоочиститель (спереди), Омыватель (спереди), Люк в крыше
(СТЕКЛОТЕЧИТЕЛЬ(RR))15AСтеклоочиститель (задний), омыватель (задний)
(ТЕПЛЕЕ)20Aподогрев сиденья
(ЗЕРКАЛО ОПРЕДЕЛ.)15AНезначительный дефростер
НАЧАЛО10AБлок управления двигателем, блок EC AT
*( ):По желанию

Моторного отсека

Моторного отсека

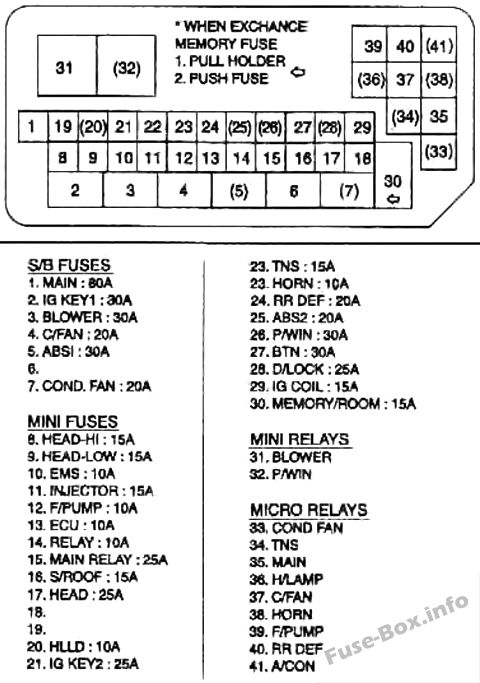

Назначение предохранителей в моторном отсеке (2001, 2002)
ОПИСАНИЕНоминал, АмперЗащищаемая цепь
MAIN80AАккумулятор не перезаряжается
ИГ КЛЮЧ 130A(Он будет автоматически подключен к вторичному предохранителю.) СИГАРА 10A, АУДИО 10A, ИС КАТУШКА 15A, ПОВОРОТНАЯ ЛАМПА 10A, A/BAG 10A СТЕКЛООЧИСТИТЕЛЬ(RR) 15 A, СТЕКЛООЧИСТИТЕЛЬ(ПЕРЕДНИЙ) 15A РЕЛЕ 10A, НАЧАЛО 10A
ВОЗДУХОДУВКА30AОбогреватель
С/ВЕНТИЛЯТОР20AОхлаждающий вентилятор
(АБС 1)3QAABS
(КОНДИЦИОНЕР ВЕНТИЛЯТОРА)20AВентилятор конденсатора
HEAD-HI15AФара головного света высокая
HEAD-LOW15AФара ближнего света
EMS10AДатчик двигателя
ИНЖЕКТОР15AИнжектор. и датчик
F/НАСОСiOAТопливный насос
ECU10AБлок управления двигателем. Блок ECAT, главное реле
РЕЛЕ10AЭлектровентилятор, электрические стеклоподъемники, обогреватель заднего стекла, фара (автомобиль с подушкой безопасности)
(HLLD)10AУстройство для выравнивания Heallight (при наличии)
ГЛАВНОЕ РЕЛЕ25A(Он будет автоматически подключен к вторичному предохранителю.) EMS 10A, ИНЖЕКТОР 15A, F/НАСОС 10A, ECU 10A
S/КРЫША15AЛюк на крыше
HEAD25A(Он будет автоматически подключен к вторичному предохранителю.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A
ИГ КЛЮЧ 225A
TNS15A(Он будет автоматически подключен к вторичному предохранителю.) TAIL (LH) 10A, ХВОСТ (ПРАВЫЙ) 10A
HORN10AHorn
RR DEF20AОбогрев заднего стекла
(АБС 2)20AABS
(П/ВЫИГРЫШ)30AЭлектростеклоподъемник
BTN30A(Он будет автоматически подключен к вторичному предохранителю.) ПАМЯТЬ/ПОМЕЩЕНИЕ 10A, СТОП 15A, ОПАСНОСТЬ 15A
(Д/БЛОКИРОВКА)25AЗамок двери с электроприводом
ИС КАТУШКАI5AКатушка зажигания
ПАМЯТЬ/КОМНАТА15AКомнатная ЛАМПА, Аудио, Измеритель, Предупреждающий звуковой сигнал
*( ):По желанию

2003, 2004, 2005

Приборная доска

Приборная доска

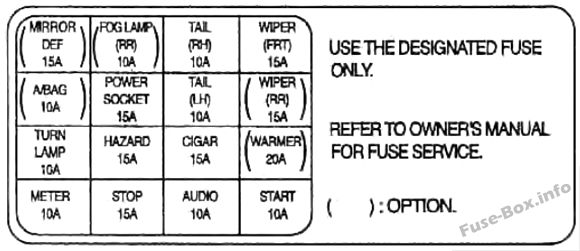

Назначение предохранителей в панели приборов (2003, 2004, 2005)
ОПИСАНИЕНоминал, АмперЗащищаемая цепь
(СУМКА)10AВоздушная подушка
ПОВОРОТНАЯ ЛАМПА10AЛампа указателя поворота
МЕТР10AMeterset, резервная лампа, предупредительный звуковой сигнал
ИЛЛЮМИ10AОсвещение
РОЗЕТКА15AЛампа багажника. Розетка
ОПАСНОСТЬ10AАварийная лампа
STOP15AСтоп-сигнал, АБС
ХВОСТ (ПРАВЫЙ)10AЗадний фонарь (правый задний/левый передний), переключатель освещения
ХВОСТ (левый)10AЗадний фонарь (левый-задний/правый-передний)
СИГАРА15AЗажигалка
АУДИО10AАудио, Электропривод заднего вида второстепенный
СТЕКЛООЧИСТИТЕЛЬ(ПЕРЕДНИЙ)15AСтеклоочиститель (спереди), Омыватель спереди), Люк на крыше
СТЕКЛООЧИСТИТЕЛЬ(RR)15AСтеклоочиститель (задний), омывающийся задний)
(ТЕПЛЕЕ)15Aподогрев сиденья
ЗЕРКАЛО10AРазмораживатель зеркал
НАЧАЛО10AБлок управления двигателем, блок ECAT
*( ):По желанию

Моторного отсека

Моторного отсека

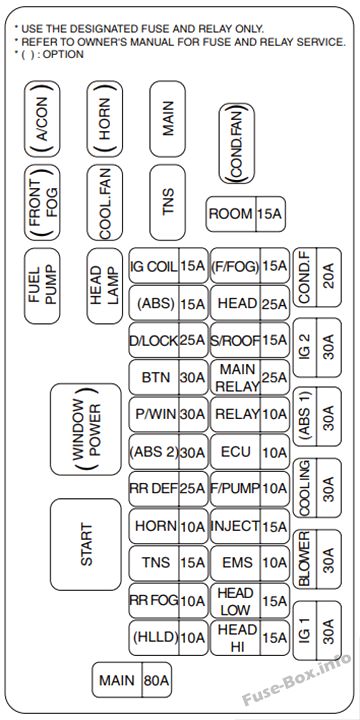

Назначение предохранителей в моторном отсеке (2003, 2004, 2005)
ОПИСАНИЕНоминал, АмперЗащищаемая цепь
(АБС)15AABS
РР противотуманные фары10 AЗадний противотуманный фонарь (при наличии)
(Ф/туман)15AПередняя противотуманная фара (при наличии)
MAIN80AАккумулятор не перезаряжаемый
IG 130A(Он будет автоматически подключен к вторичному предохранителю.) СИГАРА 10A. АУДИО 10A, ИС КАТУШКА 15A, ПОВОРОТНАЯ ЛАМПА 10A, A/BAG 10A, СТЕКЛООЧИСТИТЕЛЬ(RR) 15A, СТЕКЛООЧИСТИТЕЛЬ(FRT) 15A. РЕЛЕ 10A, ПУСК 10A
ВОЗДУХОДУВКА30AОбогреватель
ОХЛАЖДЕНИЕ30AОхлаждающий вентилятор
(АБС 1)30AABS
КОНД.ВЕНТИЛЯТОР20AВентилятор конденсатора
HEAD-HI15AФара головного света высокая
HEAD-LOW15AФара ближнего света
EMS10Aдатчик двигателя;
ИНЖЕКТОР15AФорсунка, датчик 02
F/НАСОС10AТопливный насос
ECU10AБлок управления двигателем Блок ECAT Главное реле
РЕЛЕ10AЭлектровентилятор, Электростеклоподъемники; Обогрев заднего стекла. Фара (автомобиль с подушкой безопасности)
(HLLD)10A-
ГЛАВНОЕ РЕЛЕ25A(Он будет автоматически подключен к вторичному предохранителю.) EMS 10A, ИНЖЕКТОР 15A, F/НАСОС 10A, ECU 10A
S/КРЫША15AЛюк на крыше
HEAD25A(Он будет автоматически подключен к вторичному предохранителю.) HEAD-HI 15A, HEAD-LOW 15A, FOG LAMP(RR) 10A
IG 230A
TNS15A(Он будет автоматически подключен к вторичному предохранителю.) TAIL (LH) 10A, ХВОСТ (ПРАВЫЙ) 10A
HORN10 AHorn
RR DEF25AОбогрев заднего стекла
(АБС 2)20AABS
P/WIN30AЭлектростеклоподъемник
BTN30A(Он будет автоматически подключен к вторичному предохранителю.) ПАМЯТЬ/ПОМЕЩЕНИЕ 10A, СТОП 15A, ОПАСНОСТЬ 15A
Д/БЛОКИРОВКА25AЗамок двери с электроприводом
ИС КАТУШКА15AКатушка зажигания
ROOM15ARoom LAMP Audio, Meterset, предупредительный звуковой сигнал
*( ):По желанию
