Предохранители и реле KIA Rio (JB, 2006-2011)
Схемы относятся к указанным годам и вариантам KIA Rio (JB, 2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей КИА Рио 2006-2011 гг.
Предохранитель прикуривателя (розетки) в КИА Рио находится в блоке предохранителей панели приборов (см. предохранитель «C/зажигалка»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

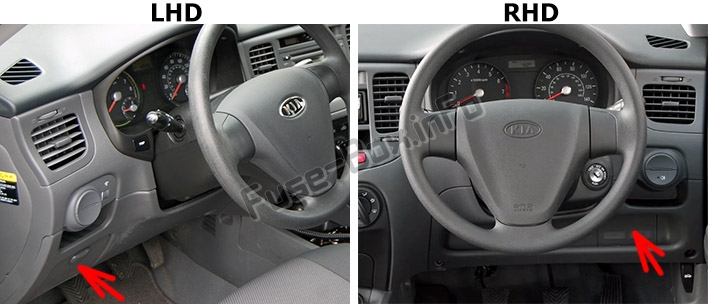

Блок предохранителей находится за крышкой под рулевым колесом.
Автомобили с левым рулем
Автомобили с правым рулем
Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей

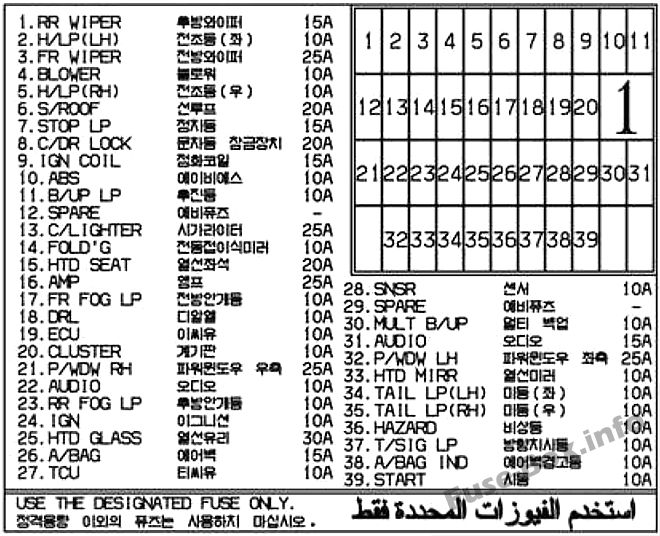

Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Задний стеклоочиститель |
| В/ЛП(ЛВ) | 10A | Фара (левая) |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Передний стеклоочиститель |
| ВОЗДУХОДУВКА | 10A | воздуходувка |
| Н/ЛП(прав.) | 10A | Фара (правая) |
| S/КРЫША | 20A | Люк на крыше |
| СТОП ЛП | 15A | Стоп-сигнал |
| ЗАМОК С/ДР | 20A | Центральный дверной замок |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания |
| ABS | 10A | ABS |
| Б/УП LP | 10A | Резервный свет |
| ЗАПАСНОЙ | - | Запасной предохранитель |
| C/зажигалка | 25A | Зажигалка |
| СКЛАДЫВАТЬ | 10A | Складывание наружного зеркала заднего вида |
| СИДЕНЬЕ | 20A | Подогрев сиденья |
| AMP | 25A | Усилитель |
| ФР ФОГ НД | 10A | Передняя противотуманная фара |
| DRL | 10A | Дневной ходовой свет |
| ECU | 10A | Блок управления двигателем |
| КЛАСТЕР | 10A | Кластер |
| П/ВДВ правый | 25A | Электростеклоподъемник (справа) |
| АУДИО | 10A | Аудио |
| RR FOG LP | 10A | Задний противотуманный фонарь |
| IGN | 10A | Зажигание |
| СТЕКЛО HTD | 30A | Обогрев заднего стекла |
| СУМКА | 15A | Воздушная подушка |
| TCU | 10A | Автоматическое управление коробкой передач |
| SNSR | 10A | Датчики |
| ЗАПАСНОЙ | - | Запасной предохранитель |
| МУЛЬТ Б/ВВЕРХ | 10A | Комбинация приборов, ETACS, кондиционер, часы, комнатная лампа |
| АУДИО | 15A | Аудио |
| П/ВДВ левый | 25A | Электростеклоподъемник (слева) |
| ГТД ЗЕРКАЛО | 10A | Обогрев наружного зеркала заднего вида |
| ХВОСТ LP (левый) | 10A | Задний фонарь (слева) |
| ХВОСТ LP(RH) | 10A | Задний фонарь (справа) |
| ОПАСНОСТЬ | 10A | Световой сигнал опасности |
| Т/СИГ ЛП | 10A | Световой сигнал поворота |
| A/СУМКА ИНД. | 10A | Предупреждение о подушке безопасности |
| НАЧАЛО | 10A | Запустить двигатель |

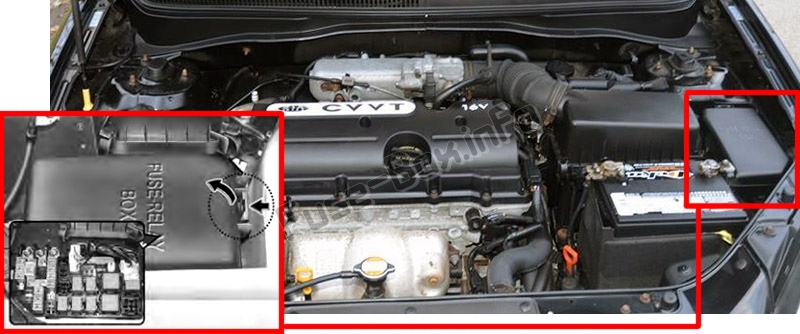

Моторного отсека

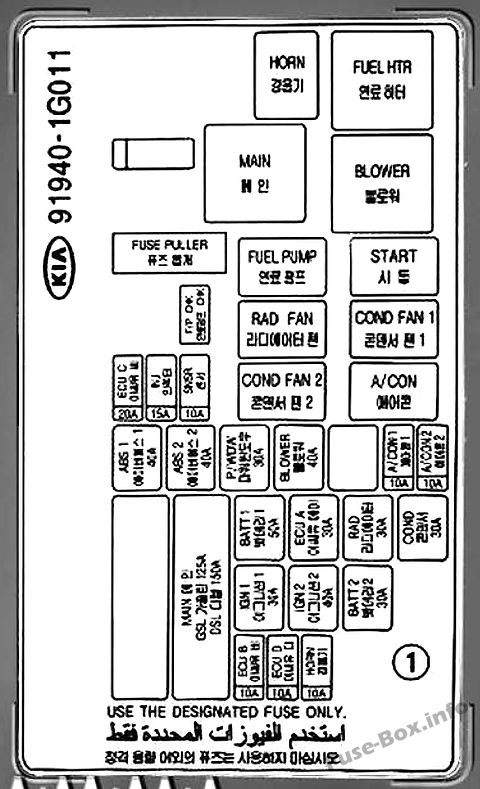

Версия 1

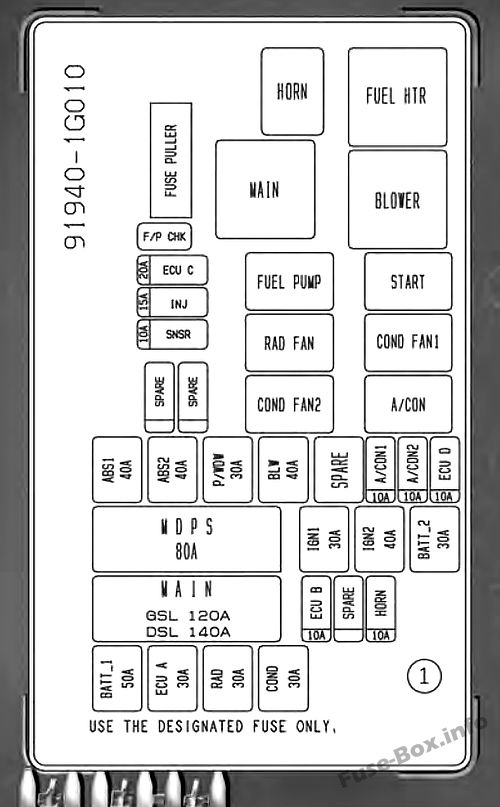

Версия 2
Только дизельный двигатель
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| BATT_1 | 50A | Генератор, Аккумулятор |
| ЭБУ А | 30A | Блок управления двигателем |
| RAD | 30A | Вентилятор радиатора |
| COND | 30A | Вентилятор конденсатора |
| ЭБУ В | 10A | Блок управления двигателем |
| ЗАПАСНОЙ | - | Запасной предохранитель |
| HORN | 10A | Horn |
| IGN1 | 30A | Зажигание |
| IGN2 | 40A | Зажигание |
| BATT_2 | 30A | Генератор, Аккумулятор |
| MAIN | 120А / 150А (Дизель) | Генератор |
| MDPS | 80A | Усилитель руля |
| ABS1 | 40A | ABS |
| ABS2 | 40A | ABS |
| П/ВДВ | 30A | Электростеклоподъемник |
| BLW | 40A | воздуходувка |
| ЗАПАСНОЙ | - | Запасной предохранитель |
| А/КОН1 | 10A | Кондиционер |
| А/КОН2 | 10A | Кондиционер |
| ЭБУ Д | 10A | Блок управления двигателем |
| SNSR | 10A | Датчики |
| INJ | 15A | Инжектор |
| ЭБУ С | 20A | Блок управления двигателем |
| ЗАПАСНОЙ | - | Запасной предохранитель |
| ЗАПАСНОЙ | - | Запасной предохранитель |
| HORN | - | Реле звукового сигнала |
| MAIN | - | Главное реле |
| ТОПЛИВНЫЙ НАСОС | - | Реле топливного насоса |
| РАД ВЕНТИЛЯТОР | - | Реле вентилятора радиатора |
| КОНДИЦИОНЕР ВЕНТИЛЯТОР2 | - | Реле вентилятора конденсатора |
| ТОПЛИВО HTR | - | Реле подогрева топливного фильтра |
| ВОЗДУХОДУВКА | - | Реле электровентилятора |
| НАЧАЛО | - | Реле пускового двигателя |
| КОНДИЦИОНЕР ВЕНТИЛЯТОР1 | - | Реле вентилятора конденсатора |
| А/КОН | - | Реле кондиционера |

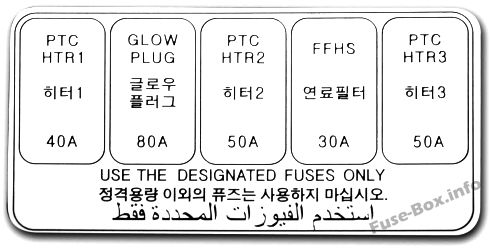

| Дизельный двигатель: | ||
| ПТК HTR1 | 40A | PTC-нагреватель 1 |
| СВЕЧА НАКАЛИВАНИЯ | 80A | Свеча накаливания |
| ПТК ХТР2 | 50A | PTC-нагреватель 2 |
| FFHS | 30A | Топливный фильтр |
| ПТК HTR3 | 40A | PTC-нагреватель 3 |
