Предохранители и реле KIA Rio (UB, 2012-2017)
Схемы относятся к указанным годам и вариантам KIA Rio (UB, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей КИА Рио 2012-2017
Предохранители прикуривателя (розетки) в КИА Рио расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА» и «C/зажигалка»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

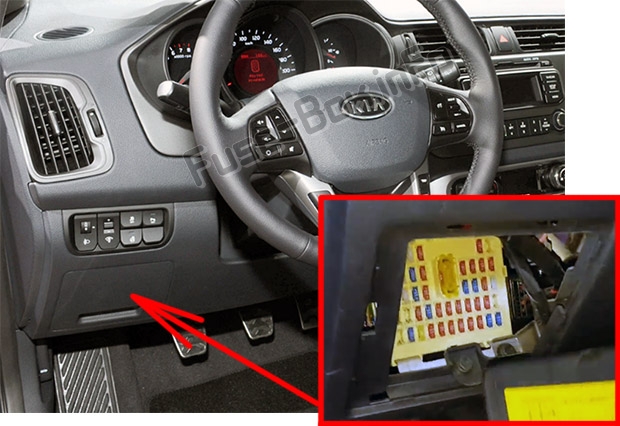

Блок предохранителей находится за крышкой под рулевым колесом.
Автомобили с левым рулем
Автомобили с правым рулем

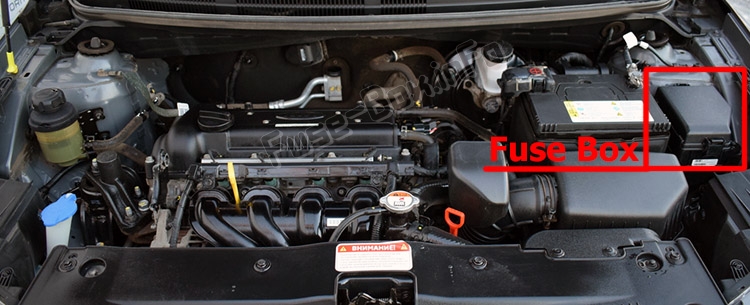

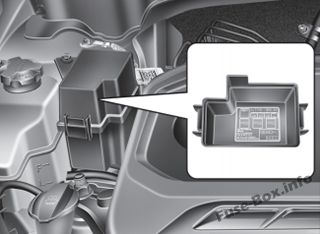

Моторного отсека

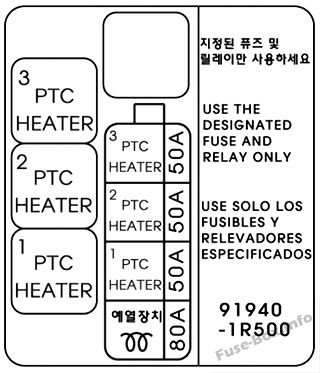

Дополнительный блок предохранителей (только дизель)
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2012, 2013

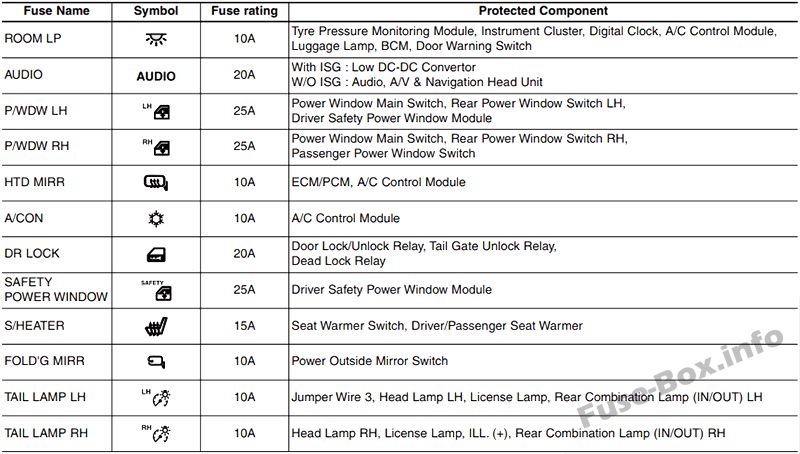

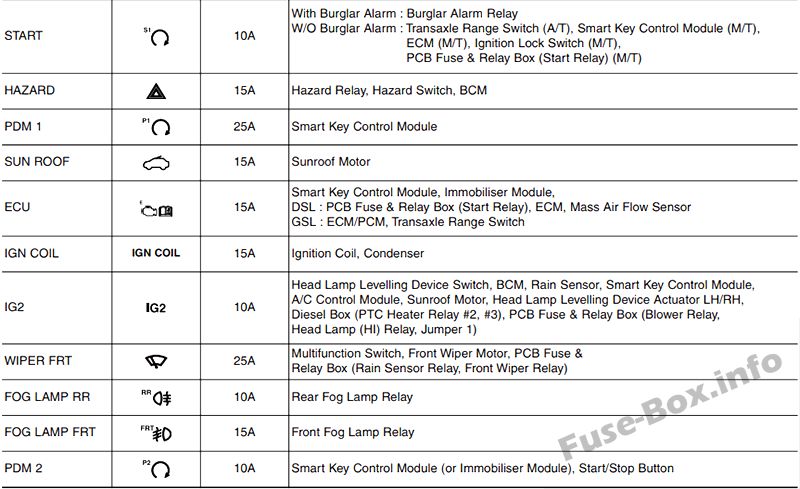

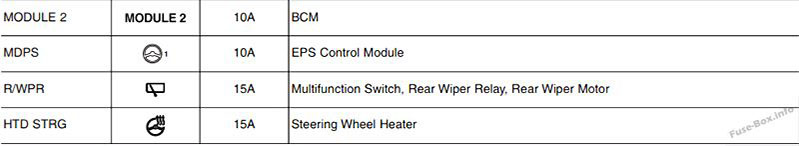

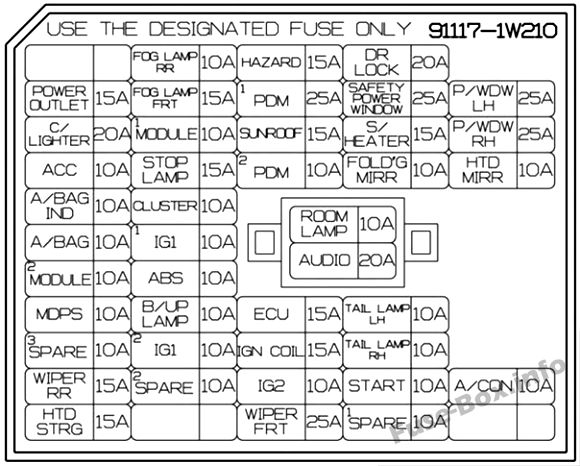

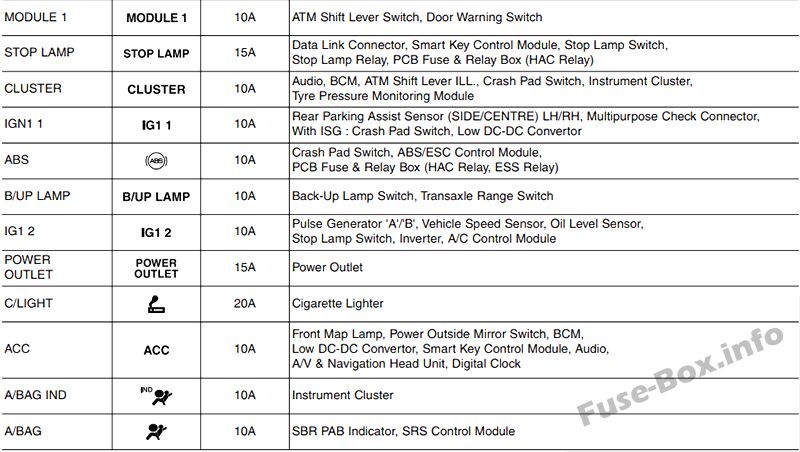

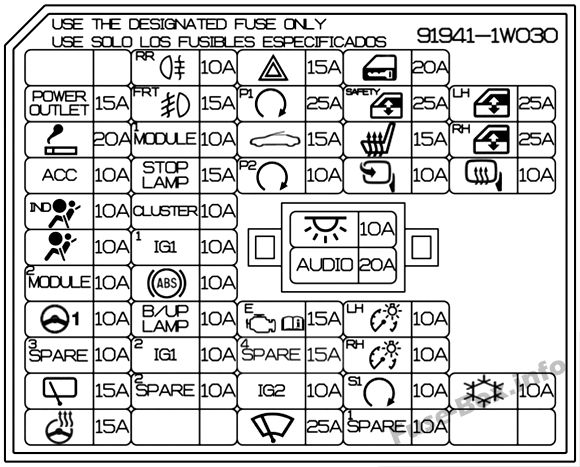

Назначение предохранителей в панели приборов (2012, 2013)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| РОЗЕТКА | 15A | Розетка |
| C/зажигалка | 20A | Зажигалка |
| ACC | 10A | Передний габаритный фонарь, выключатель питания наружного зеркала заднего вида, BCM, преобразователь низкого напряжения в постоянный, модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| СУМКА | 10A | Индикатор SBR PAB, датчик классификации веса пассажира модуля управления SRS |
| МОДУЛЬ 2 | 10A | BCM |
| МДПС2 | 10A | Модуль управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель, реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| HTD STRG | 15A | Подогрев рулевого колеса |
| ВОГ НД РР | 10A | - |
| ВОГ НД ФРТ | 15A | Реле передних противотуманных фар |
| МОДУЛЬ 1 | 10A | Переключатель рычага переключения передач банкомата, дверной сигнализатор |
| СТОП ЛП | 15A | Разъем канала передачи данных, модуль управления смарт-ключом, выключатель стоп-сигнала, реле стоп-сигнала, блок предохранителей и реле на печатной плате (реле HAC) |
| КЛАСТЕР | 10A | Аудиосистема, BCM, рычаг переключения передач ATM ILL., панель приборов Crash Pad Switch, модуль контроля давления в шинах |
| ИГ1 1 | 10A | Многоцелевой контрольный разъем, модуль обогрева сиденья водителя CCS Модуль обогрева пассажирского сиденья с ISG: переключатель аварийной панели, преобразователь низкого напряжения постоянного тока |
| АБС 3 | 10A | Переключатель аварийной площадки, блок предохранителей и реле печатной платы модуля ESC (реле HAC) |
| Б/УП LP | 10A | Выключатель фонаря заднего хода |
| PCU | 10A | Датчик скорости автомобиля, выключатель стоп-сигнала, инверторный модуль управления кондиционером |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, BCM |
| ДПМ 1 | 25A | Модуль управления смарт-ключом |
| ЛЮК | 15A | Люк Мотор |
| ДПМ 2 | 10A | Модуль иммобилайзера, кнопочный переключатель Start/Stop, модуль управления смарт-ключом |
| TCU | 15A | Модуль управления смарт-ключом, модуль иммобилайзера, ЭБУ/ПКМ, переключатель диапазонов коробки передач |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания №1/№2/№3/№4, конденсатор |
| ИГ2 1 | 10A | BCM, модуль управления смарт-ключом, модуль обогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, модуль управления кондиционером, блок предохранителей и реле на печатной плате электродвигателя люка (реле вентилятора, реле фар (HI), реле топливного насоса № 1) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель, блок предохранителей и реле платы электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя) |
| ЗАМОК | 20A | Реле блокировки/разблокировки дверей, реле разблокировки задней двери, реле разблокировки в два оборота |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль стеклоподъемника безопасности водителя |
| НАГРЕВАТЕЛЬ 2 | 15A | Переключатель обогревателя сиденья, модуль обогрева сиденья водителя CCS, модуль обогрева пассажирского сиденья |
| СКЛАДНОЕ ЗЕРКАЛО | 10A | Переключатель питания наружного зеркала заднего вида |
| КОМНАТА LP | 10A | BCM, дверной сигнализатор, модуль контроля давления в шинах, комбинация приборов, цифровые часы, лампа багажного отсека модуля управления кондиционером |
| АУДИО | 20A | С ISG: преобразователь постоянного тока с низким напряжением без ISG: головное устройство аудио, аудио/видео и навигации |
| ХВОСТ ЛЕВЫЙ | 10A | Левая фара, фонарь номерного знака Задний комбинированный фонарь (IN/OUT) LH |
| ЗАДНЯЯ ЛП ПРАВАЯ | 10A | Правая фара, номерной фонарь, ILL. (+), задний комбинированный фонарь (IN/OUT) RH |
| НАЧАЛО | 10A | С охранной сигнализацией: Реле охранной сигнализации Без охранной сигнализации: Переключатель диапазонов коробки передач (A/T), модуль управления смарт-ключом (M/T), выключатель замка зажигания (M/T), ECM (M/T), предохранитель печатной платы & Блок реле (пусковое реле) (M/T) |
| P/WDW левый | 25A | Главный выключатель электрического стеклоподъемника, переключатель заднего стеклоподъемника, левый модуль безопасного электрического стеклоподъемника водителя |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника заднего правого пассажира, переключатель электрического стеклоподъемника |
| ГТД ЗЕРКАЛО | 10A | ЭБУ/ПКМ, модуль управления кондиционером/водителем/электроприводом наружного зеркала заднего вида |
| А/КОН | 10A | Модуль управления кондиционером |

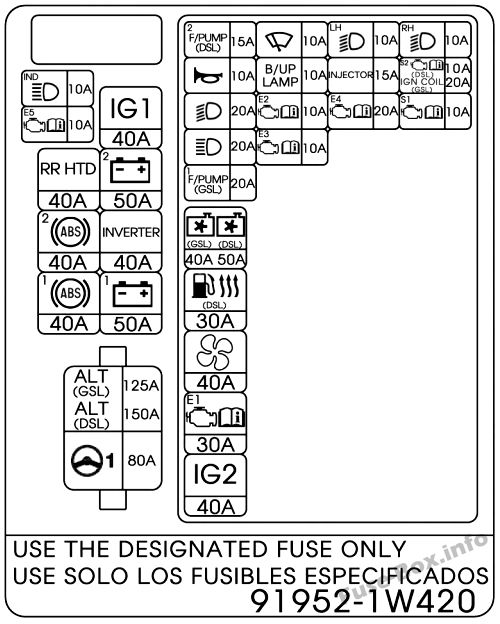

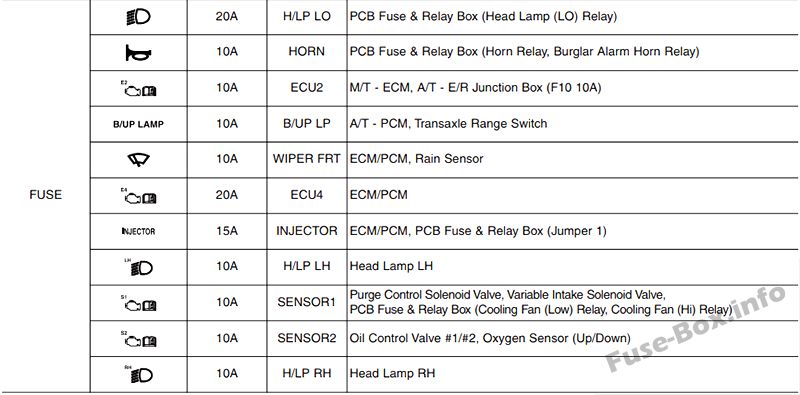

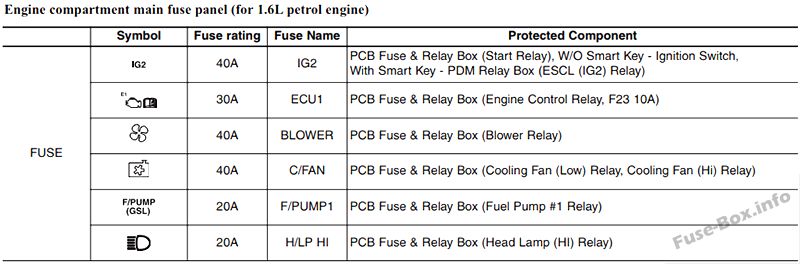

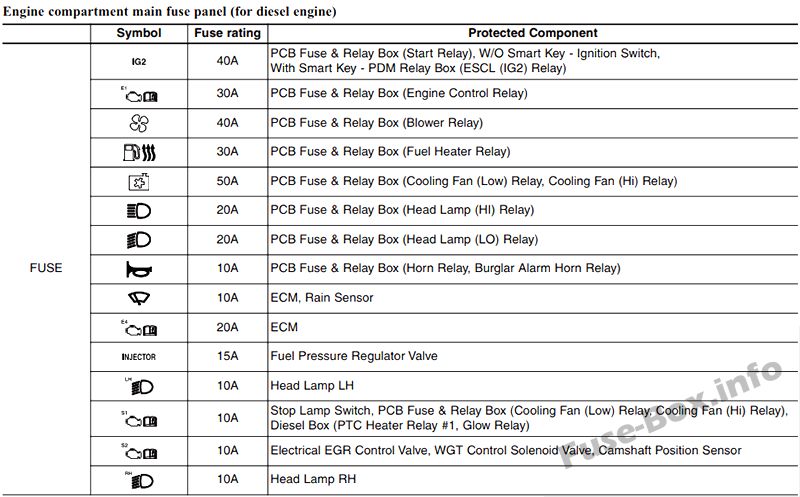

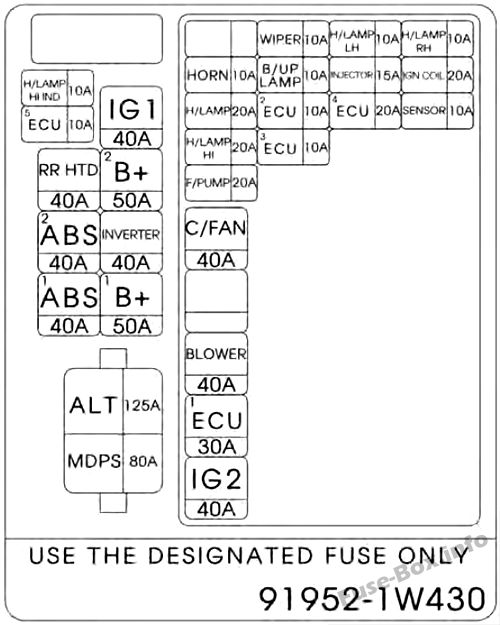

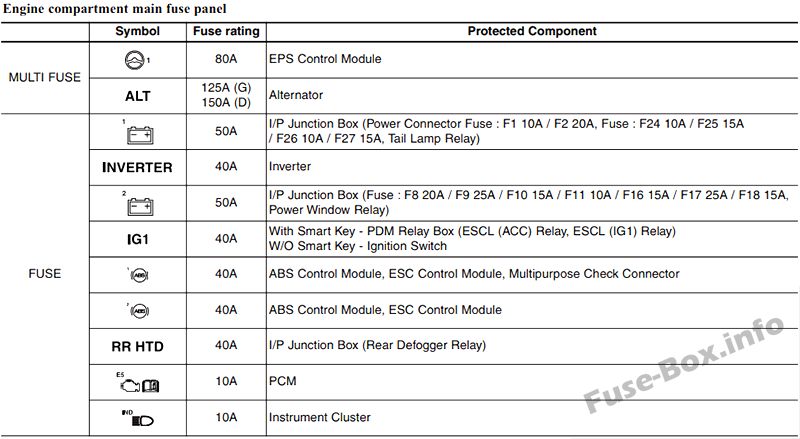

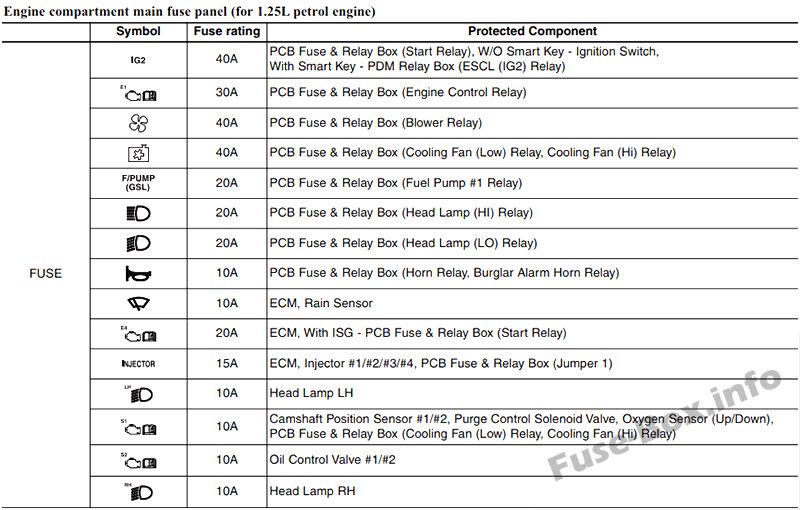

Назначение предохранителей в моторном отсеке (2012, 2013)
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| ALT | 125A | Генератор |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+1 | 50A | Распределительная коробка I/P (предохранитель разъема питания: КОМНАТА LP 10A / АУДИО 20A, предохранитель: ВОГ НД ФРТ 15A / МОДУЛЬ 1 10A / СТОП ЛП 15A, реле заднего фонаря) |
| ИНВЕРТОР | 40A | инвертор |
| B+2 | 50A | Распределительная коробка I/P (Предохранитель: ОПАСНОСТЬ 15A / ДПМ 1 25A / ДПМ 2 10A / ЛЮК КРЫШИ 15A / DR LOCK 20A / БЕЗОПАСНОСТЬ ОКНА 25A / S/ОБОГРЕВ 2 15A, СКЛАДНОЕ ЗЕРКАЛО 10A / Реле стеклоподъемника) |
| IG1 | 40A | Со смарт-ключом — блок реле PDM (реле ESCL (ACC), реле ESCL (IG1)) Без смарт-ключа — замок зажигания |
| ABS1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40A | Модуль ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ECU_VM | 10A | PCM |
| H/LP HI IND | 10A | Приборный щиток |

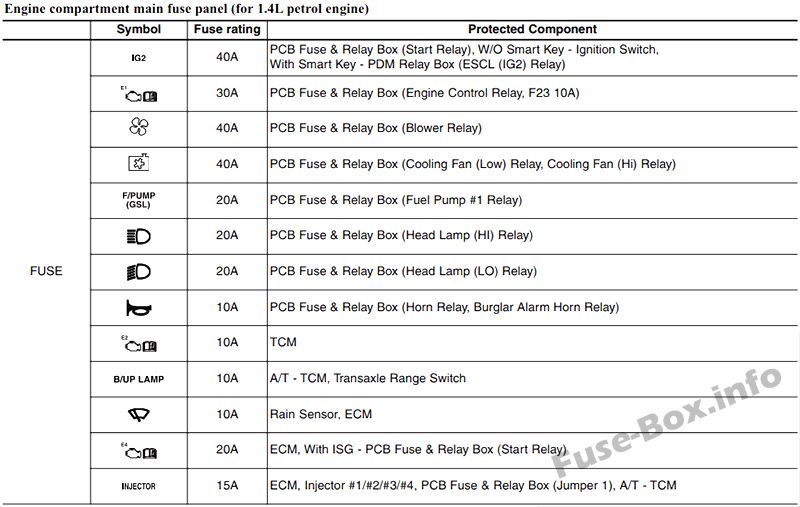

| IG2 | 40A | Блок предохранителей и реле печатной платы (пусковое реле), без смарт-ключа — замок зажигания, со смарт-ключом — блок реле PDM (реле ESCL (IG2)) |
| ECU1 | 30A | Блок предохранителей и реле печатной платы (реле управления двигателем, ECU2 10A) |
| ВОЗДУХОДУВКА | 40A | Блок предохранителей и реле печатной платы (реле вентилятора) |
| С/ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле печатной платы (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| F/НАСОС1 | 20A | Блок предохранителей и реле печатной платы (реле топливного насоса №1) |
| H/LP HI | 20A | Блок предохранителей и реле печатной платы (реле фар) |
| H/LP | 20A | Блок предохранителей и реле печатной платы (реле фар (LO)) |
| HORN | 10A | Блок предохранителей и реле на печатной плате (реле звукового сигнала, реле звукового сигнала охранной сигнализации) |
| ECU2 | 10A | М/Т - ЕСМ, Распределительная коробка A/T — E/R (ECU_VM 10A) |
| Б/УП LP | 10A | A/T — PCM, переключатель диапазонов коробки передач |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ЭБУ/ПКМ, датчик дождя |
| ECU4 | 20A | ЭБУ/ПКМ |
| ИНЖЕКТОР | 15A | ЭБУ/ПКМ, блок предохранителей и реле печатной платы (реле топливного насоса №1) |

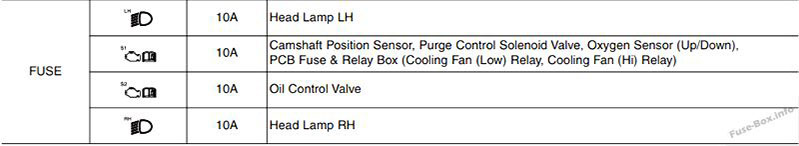

| В/Н ЛГ | 10A | Левая фара |
| ДАТЧИК1 | 10A | Электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, блок предохранителей и реле на печатной плате (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| ДАТЧИК2 | 10A | Клапан контроля масла №1/№2, кислородный датчик (вверх/вниз) |
| В/Н ПРАВ. | 10A | Фара правая |
2014, 2015
Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| РОЗЕТКА | 15A | Розетка |
| C/зажигалка | 20A | Зажигалка |
| ACC | 10A | Передний габаритный фонарь, выключатель питания наружного зеркала заднего вида, BCM, преобразователь низкого напряжения в постоянный, модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| СУМКА | 10A | Индикатор SBR PAB, датчик классификации веса пассажира модуля управления SRS |
| МОДУЛЬ 2 | 10A | BCM |
| MDPS | 10A | Модуль управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель, реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| HTD STRG | 15A | Подогрев рулевого колеса |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДН. | 10A | - |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 15A | Реле передних противотуманных фар |
| МОДУЛЬ 1 | 10A | Переключатель рычага переключения передач банкомата, дверной сигнализатор |
| СТОП-СИГНАЛ | 15A | Разъем канала передачи данных, модуль управления смарт-ключом, выключатель стоп-сигнала, реле стоп-сигнала, блок предохранителей и реле на печатной плате (реле HAC) |
| КЛАСТЕР | 10A | Аудиосистема, BCM, рычаг переключения передач ATM ILL., панель приборов Crash Pad Switch, модуль контроля давления в шинах |
| ИГ1 1 | 10A | Многоцелевой контрольный разъем, модуль обогрева сиденья водителя CCS Модуль обогрева пассажирского сиденья с ISG: переключатель аварийной панели, преобразователь низкого напряжения постоянного тока |
| ABS | 10A | Переключатель аварийной площадки, блок предохранителей и реле печатной платы модуля ESC (реле HAC) |
| ЛАМПА Б/ВВЕРХ | 10A | Выключатель фонаря заднего хода |
| ИГ1 2 | 10A | Датчик скорости автомобиля, выключатель стоп-сигнала, инверторный модуль управления кондиционером |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, BCM |
| ДПМ 1 | 25A | Модуль управления смарт-ключом |
| ЛЮК | 15A | Люк Мотор |
| ДПМ 2 | 10A | Модуль иммобилайзера, кнопочный переключатель Start/Stop, модуль управления смарт-ключом |
| ECU | 15A | Модуль управления смарт-ключом, модуль иммобилайзера, ЭБУ/ПКМ, переключатель диапазонов коробки передач |
| КАТУШКА ЗАЖИГАНИЯ | 15A | Катушка зажигания № 1 / № 2 / № 3 / № 4, конденсатор |
| IG2 | 10A | BCM, модуль управления смарт-ключом, модуль обогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, модуль управления кондиционером, блок предохранителей и реле на печатной плате электродвигателя люка (реле вентилятора, реле фар (HI), реле топливного насоса № 1) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель, блок предохранителей и реле платы электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя) |
| ЗАМОК | 20A | Реле блокировки/разблокировки дверей, реле разблокировки задней двери, реле разблокировки в два оборота |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль стеклоподъемника безопасности водителя |
| S/НАГРЕВАТЕЛЬ | 15A | Переключатель обогревателя сиденья, модуль обогрева сиденья водителя CCS, модуль обогрева пассажирского сиденья |
| СКЛАДНОЕ ЗЕРКАЛО | 10A | Переключатель питания наружного зеркала заднего вида |
| КОМНАТНАЯ ЛАМПА | 10A | BCM, дверной сигнализатор, модуль контроля давления в шинах, комбинация приборов, цифровые часы, лампа багажного отсека модуля управления кондиционером |
| АУДИО | 20A | С ISG: низкий DC-DC преобразователь Без ISG: Головное устройство аудио, аудио/видео и навигации |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10A | Левая фара, фонарь номерного знака Задний комбинированный фонарь (IN/OUT) LH |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 10A | Правая фара, номерной фонарь, ILL. (+), задний комбинированный фонарь (IN/OUT) RH |
| НАЧАЛО | 10A | С охранной сигнализацией: Реле охранной сигнализации Без охранной сигнализации: переключатель диапазонов коробки передач (A/T), модуль управления смарт-ключом (M/T), переключатель замка зажигания (M/T), ECM (M/T), блок предохранителей и реле на печатной плате (пусковое реле) (М/Т) |
| P/WDW левый | 25A | Главный выключатель электрического стеклоподъемника, переключатель заднего стеклоподъемника, левый модуль безопасного электрического стеклоподъемника водителя |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника заднего правого пассажира, переключатель электрического стеклоподъемника |
| ГТД ЗЕРКАЛО | 10A | ЭБУ/ПКМ, модуль управления кондиционером/водителем/электроприводом наружного зеркала заднего вида |
| А/КОН | 10A | Модуль управления кондиционером |

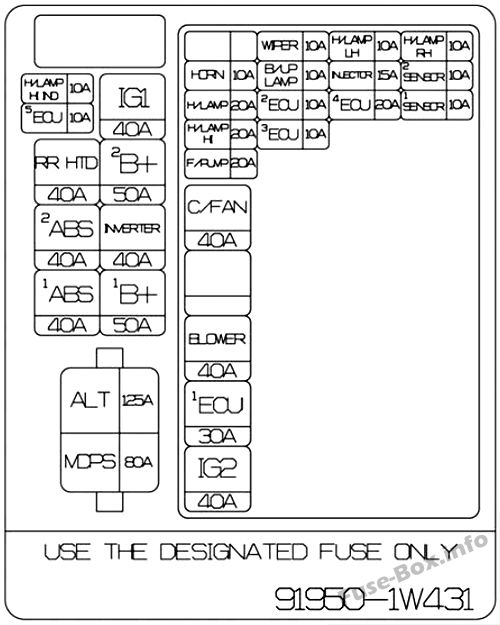

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| ALT | 125A | Генератор |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+1 | 50A | Распределительная коробка I/P (предохранитель разъема питания: КОМНАТА LP 10A / АУДИО 20A, предохранитель: ВОГ НД ФРТ 15A / МОДУЛЬ 1 10A / СТОП ЛП 15A, реле заднего фонаря) |
| ИНВЕРТОР | 40A | инвертор |
| B+2 | 50A | Распределительная коробка I/P (Предохранитель: ОПАСНОСТЬ 15A / ДПМ 1 25A / ДПМ 2 10A / ЛЮК КРЫШИ 15A / DR LOCK 20A / БЕЗОПАСНОСТЬ ОКНА 25A / S/ОБОГРЕВ 2 15A, СКЛАДНОЕ ЗЕРКАЛО 10A / Реле стеклоподъемника) |
| IG1 | 40A | Со смарт-ключом — блок реле PDM (реле ESCL (ACC), реле ESCL (IG1)) Без смарт-ключа — замок зажигания |
| ABS1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40A | Модуль ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ЭБУ 5 | 10A | PCM |
| H/LP HI IND | 10A | Приборный щиток |
| IG2 | 40A | Блок предохранителей и реле печатной платы (пусковое реле), без смарт-ключа — замок зажигания, со смарт-ключом — блок реле PDM (реле ESCL (IG2)) |
| ECU1 | 30A | Блок предохранителей и реле печатной платы (реле управления двигателем, ECU2 10A) |
| ECU3 | 10A | Не используется |
| ВОЗДУХОДУВКА | 40A | Блок предохранителей и реле печатной платы (реле вентилятора) |
| С/ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле печатной платы (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| F/НАСОС | 20A | Блок предохранителей и реле печатной платы (реле топливного насоса №1) |
| H/ЛАМПА ВЫСОКИЙ | 20A | Блок предохранителей и реле печатной платы (реле фар) |
| H/ЛАМПА | 20A | Блок предохранителей и реле печатной платы (реле фар (LO)) |
| HORN | 10A | Блок предохранителей и реле на печатной плате (реле звукового сигнала, реле звукового сигнала охранной сигнализации) |
| ECU2 | 10A | M/T — ECM, ATT — распределительная коробка E/R (ECU_VM 10A) |
| ЛАМПА Б/ВВЕРХ | 10A | A/T — PCM, переключатель диапазонов коробки передач |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ЭБУ/ПКМ, датчик дождя |
| ECU4 | 20A | ЭБУ/ПКМ |
| ИНЖЕКТОР | 15A | ЭБУ/ПКМ, блок предохранителей и реле печатной платы (реле топливного насоса №1) |
| H/ЛАМПА ЛЕВАЯ | 10A | Левая фара |
| ДАТЧИК1 | 10A | Электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, блок предохранителей и реле на печатной плате (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| ДАТЧИК2 | 10A | Клапан контроля масла №1/№2, кислородный датчик (вверх/вниз) |
| H/ЛАМПА ПРАВАЯ | 10A | Фара правая |
2016, 2017
Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| РОЗЕТКА | 15A | Розетка |
| C/зажигалка | 20A | Зажигалка |
| ACC | 10A | Передний габаритный фонарь, выключатель питания наружного зеркала заднего вида, BCM, преобразователь низкого напряжения в постоянный, модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, цифровые часы |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| СУМКА | 10A | Индикатор SBR PAB, датчик классификации веса пассажира модуля управления SRS |
| МОДУЛЬ 2 | 10A | BCM |
| MDPS | 10A | Модуль управления EPS |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель, реле заднего стеклоочистителя, двигатель заднего стеклоочистителя |
| HTD STRG | 15A | Подогрев рулевого колеса |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДН. | 10A | - |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 15A | Реле передних противотуманных фар |
| МОДУЛЬ 1 | 10A | Переключатель рычага переключения передач банкомата, дверной сигнализатор |
| СТОП-СИГНАЛ | 15A | Разъем канала передачи данных, модуль управления смарт-ключом, выключатель стоп-сигнала, реле стоп-сигнала, блок предохранителей и реле на печатной плате (реле HAC) |
| КЛАСТЕР | 10A | Аудиосистема, BCM, рычаг переключения передач ATM ILL., панель приборов Crash Pad Switch, модуль контроля давления в шинах |
| ИГ1 1 | 10A | Многоцелевой контрольный разъем, модуль обогрева сиденья водителя CCS Модуль обогрева пассажирского сиденья с ISG: переключатель аварийной панели, преобразователь низкого напряжения постоянного тока |
| ABS | 10A | Переключатель аварийной площадки, блок предохранителей и реле печатной платы модуля ESC (реле HAC) |
| ЛАМПА Б/ВВЕРХ | 10A | Выключатель фонаря заднего хода |
| ИГ1 2 | 10A | Датчик скорости автомобиля, выключатель стоп-сигнала, инверторный модуль управления кондиционером |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, BCM |
| ДПМ 1 | 25A | Модуль управления смарт-ключом |
| ЛЮК | 15A | Люк Мотор |
| ДПМ 2 | 10A | Модуль иммобилайзера, кнопочный переключатель Start/Stop, модуль управления смарт-ключом |
| ECU | 15A | Модуль управления смарт-ключом, модуль иммобилайзера, ЭБУ/ПКМ, переключатель диапазонов коробки передач |
| IG2 | 10A | BCM, модуль управления смарт-ключом, модуль обогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, модуль управления кондиционером, блок предохранителей и реле на печатной плате электродвигателя люка (реле вентилятора, реле фар (HI), реле топливного насоса № 1) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель, блок предохранителей и реле платы электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя) |
| ЗАМОК | 20A | Реле блокировки/разблокировки дверей, реле разблокировки задней двери, реле разблокировки в два оборота |
| БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО | 25A | Модуль стеклоподъемника безопасности водителя |
| S/НАГРЕВАТЕЛЬ | 15A | Переключатель обогревателя сиденья, модуль обогрева сиденья водителя CCS, модуль обогрева пассажирского сиденья |
| СКЛАДНОЕ ЗЕРКАЛО | 10A | Переключатель питания наружного зеркала заднего вида |
| КОМНАТНАЯ ЛАМПА | 10A | BCM, дверной сигнализатор, модуль контроля давления в шинах, комбинация приборов, цифровые часы, лампа багажного отсека модуля управления кондиционером |
| АУДИО | 20A | С ISG: низкий DC-DC преобразователь Без ISG: головное устройство аудио, AN и навигации |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 10A | Левая фара, фонарь номерного знака Задний комбинированный фонарь (IN/OUT) LH |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 10A | Правая фара, номерной фонарь, ILL. (+), задний комбинированный фонарь (IN/OUT) RH |
| НАЧАЛО | 10A | С охранной сигнализацией: Реле охранной сигнализации Без охранной сигнализации: Переключатель диапазонов коробки передач (A/T), модуль управления смарт-ключом (M/T), выключатель замка зажигания (M/T), ECM (M/T), предохранитель печатной платы & Блок реле (пусковое реле) (M/T) |
| P/WDW левый | 25A | Главный выключатель электрического стеклоподъемника, переключатель заднего стеклоподъемника, левый модуль безопасного электрического стеклоподъемника водителя |
| П/ВДВ правый | 25A | Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника заднего правого пассажира, переключатель электрического стеклоподъемника |
| ГТД ЗЕРКАЛО | 10A | ЭБУ/ПКМ, блок управления AJC, блок питания водителя/пассажира, наружное зеркало заднего вида |
| А/КОН | 10A | Модуль управления кондиционером |
Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ: | ||
| MDPS | 80A | Модуль управления EPS |
| ALT | 125A | Генератор |
| ПРЕДОХРАНИТЕЛЬ: | ||
| B+1 | 50A | Распределительная коробка I/P (предохранитель разъема питания: КОМНАТА LP 10A / АУДИО 20A, предохранитель: ВОГ НД ФРТ 15A / МОДУЛЬ 1 10A / СТОП ЛП 15A, реле заднего фонаря) |
| ИНВЕРТОР | 40A | инвертор |
| B+2 | 50A | Распределительная коробка I/P (Предохранитель: ОПАСНОСТЬ 15A / ДПМ 1 25A / ДПМ 2 10A / ЛЮК КРЫШИ 15A / DR LOCK 20A / БЕЗОПАСНОСТЬ ОКНА 25A / S/ОБОГРЕВ 2 15A, СКЛАДНОЕ ЗЕРКАЛО 10A / Реле стеклоподъемника) |
| IG1 | 40A | Со смарт-ключом — блок реле PDM (реле ESCL (ACC), реле ESCL (IG1)) Без смарт-ключа — замок зажигания |
| ABS1 | 40A | Модуль ESC, многоцелевой контрольный разъем |
| ABS2 | 40A | Модуль ESC |
| RR HTD | 40A | Распределительная коробка I/P (реле обогревателя заднего стекла) |
| ЭБУ 5 | 10A | PCM |
| H/LP HI IND | 10A | Приборный щиток |
| IG2 | 40A | Блок предохранителей и реле печатной платы (пусковое реле), без смарт-ключа — замок зажигания, со смарт-ключом — блок реле PDM (реле ESCL (IG2)) |
| ECU1 | 30A | Блок предохранителей и реле печатной платы (реле управления двигателем, ECU2 10A) |
| ECU3 | 10A | Не используется |
| ВОЗДУХОДУВКА | 40A | Блок предохранителей и реле печатной платы (реле вентилятора) |
| С/ВЕНТИЛЯТОР | 40A | Блок предохранителей и реле печатной платы (реле вентилятора охлаждения (низкий уровень), реле вентилятора охлаждения (высокий уровень)) |
| F/НАСОС | 20A | Блок предохранителей и реле печатной платы (реле топливного насоса №1) |
| H/ЛАМПА ВЫСОКИЙ | 20A | Блок предохранителей и реле печатной платы (реле фар) |
| H/ЛАМПА | 20A | Блок предохранителей и реле печатной платы (реле фар (LO)) |
| HORN | 10A | Блок предохранителей и реле на печатной плате (реле звукового сигнала, реле звукового сигнала охранной сигнализации) |
| ECU2 | 10A | M/T — ECM, A/T — распределительная коробка E/R (ECU_VM 10A) |
| ЛАМПА Б/ВВЕРХ | 10A | A/T — PCM, переключатель диапазонов коробки передач |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | ЭБУ/ПКМ, датчик дождя |
| ECU4 | 20A | ЭБУ/ПКМ |
| ИНЖЕКТОР | 15A | ЭБУ/ПКМ, блок предохранителей и реле печатной платы (реле топливного насоса №1) |
| H/ЛАМПА ЛЕВАЯ | 10A | Левая фара |
| ДАТЧИК | 10A | Электромагнитный клапан управления продувкой, клапан управления маслом № 1/№ 2, кислородный датчик (вверх/вниз), регулируемый электромагнитный клапан на впуске, клапан закрытия адсорбера |
| КАТУШКА ЗАЖИГАНИЯ | 20A | КОНДЕНСАТОР, КАТУШКА ЗАЖИГАНИЯ #1/#2/#3/#4 |
| H/ЛАМПА ПРАВАЯ | 10A | Фара правая |
2016 (правосторонний руль, Великобритания)
Приборная доска
Назначение предохранителей в панели приборов (2016 (RHD, Великобритания))
Моторного отсека
Только дизель:
Назначение предохранителей в моторном отсеке (2016 (правосторонний руль, Великобритания))
