Предохранители и реле KIA Rio (YB, 2018-2019..)
Схемы относятся к указанным годам и вариантам KIA Rio (YB, 2018-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Оглавление
Расположение предохранителей KIA Rio 2018-2019…
Предохранители прикуривателя (розетки) в КИА Рио расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА» и «C/зажигалка»).

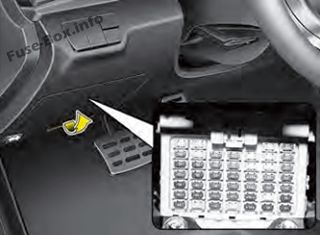

Расположение блока предохранителей
Расположение блока предохранителей

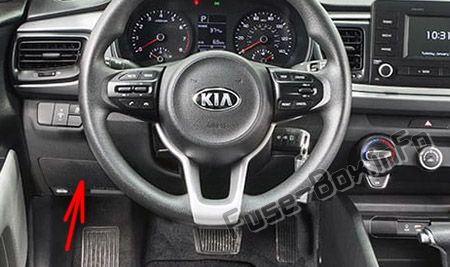

Приборная доска

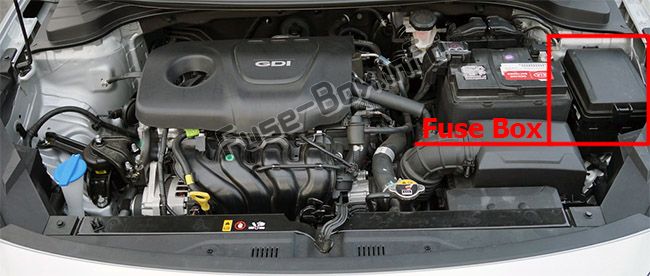

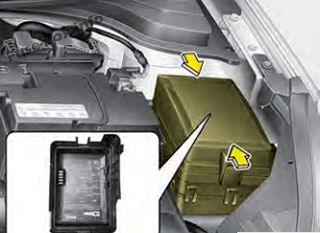

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2018, 2019

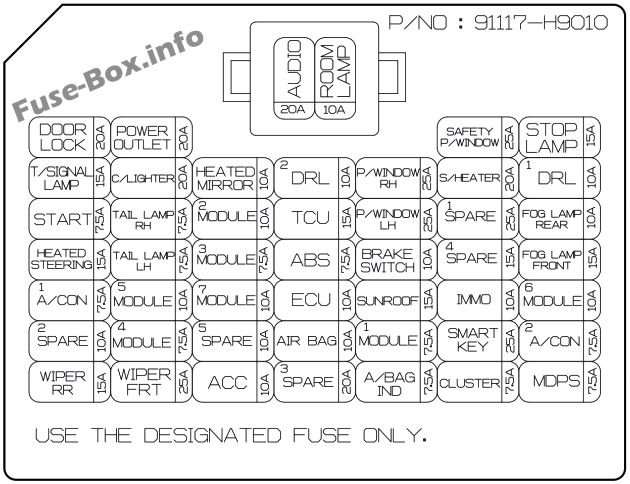

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ЗАМОК | 20A | Реле разблокировки задней двери, реле блокировки/разблокировки двери, реле разблокировки на два оборота |
| РОЗЕТКА | 20A | Розетка |
| БЕЗОПАСНОСТЬ P/ОКНА | 25A | Модуль стеклоподъемника безопасности водителя |
| СТОП-СИГНАЛ | 15A | Электронный модуль стоп-сигнала |
| T/СИГНАЛЬНАЯ ЛАМПА | 15A | BCM (модуль управления кузовом), SLM (модуль ремня безопасности и освещения) |
| C/зажигалка | 20A | Зажигалка |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом для пассажира, модуль управления кондиционером, ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей) |
| DRL2 | 10A | BCM (модуль управления кузовом) |
| П/ОКНО ПРАВ. | 25A | Главный переключатель стеклоподъемника, переключатель стеклоподъемника пассажира |
| S/НАГРЕВАТЕЛЬ | 20A | Модуль управления подогревом переднего сиденья |
| DRL1 | 10A | - |
| НАЧАЛО | 7.5A | С иммобилайзером: ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей), распределительный блок в моторном отсеке (пусковое реле), модуль управления смарт-ключом Без иммобилайзера: Реле охранной сигнализации |
| ЗАДНИЙ ФОНАРЬ ПРАВ. | 7.5A | Головной фонарь с правой стороны, задний комбинированный фонарь (ВЫХОД) С правой стороны, фонарь номерного знака с правой стороны, задний комбинированный фонарь (ВХОД) с правой стороны, освещение (+) |
| МОДУЛЬ2 | 10A | Блок AEB (автономное экстренное торможение), переключатель Crash Pad |
| TCU | 15A | Распределительный блок в моторном отсеке (выключатель фонаря заднего хода), рычаг переключения автоматической коробки передач, переключатель диапазона коробки передач, переключатель стоп-сигнала |
| П/ОКНО ЛЕВ. | 25A | Главный выключатель стеклоподъемника |
| ЗАПАСНОЙ 1 | 25A | Запасной |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ | 10A | - |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | Часовая весна |
| ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ | 7.5A | Фара головного света Левая сторона ручки, лампа номерного знака Левая сторона ручки, задний комбинированный фонарь (ВЫХОД) Левая сторона ручки, задний комбинированный фонарь (ВХОД) Левая сторона ручки, лампа вещевого ящика |
| МОДУЛЬ3 | 7.5A | Модуль управления подогревом переднего сиденья, аудиосистема, электрохромное зеркало, модуль управления кондиционером, головное устройство аудио/видео и навигации, часовая пружина, индикатор рычага переключения передач автоматической коробки передач |
| ABS | 7.5A | Распределительный блок моторного отсека (многоцелевой контрольный разъем), модуль ESC (электронный контроль устойчивости) |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Модуль управления смарт-ключом, выключатель стоп-сигнала |
| ЗАПЧАСТИ4 | 15A | Запасной |
| ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ | 15A | Реле передних противотуманных фар |
| А/КОН1 | 7.5A | Распределительный блок моторного отсека (реле вентилятора), модуль управления кондиционером |
| МОДУЛЬ5 | 10A | Распределительный блок моторного отсека (реле фар, реле фар дальнего света), датчик дождя, электродвигатель люка, модуль управления обогревателем переднего сиденья, модуль стеклоподъемника безопасности водителя |
| МОДУЛЬ 7 | 10A | Блок TPMS (система контроля давления в шинах) |
| ECU | 10A | ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей), модуль иммобилайзера, модуль управления смарт-ключом |
| ЛЮК | 15A | Люк Мотор |
| IMMO | 10A | Модуль иммобилайзера |
| МОДУЛЬ 6 | 10A | Соленоид ключа, центральный лицевой переключатель |
| ЗАПАСНОЙ 2 | 10A | Запасной |
| МОДУЛЬ 4 | 7.5A | SLM (модуль ремня безопасности и освещения), BCM (модуль управления кузовом), модуль управления смарт-ключом |
| ЗАПАСНОЙ 5 | 10A | Запасной |
| ВОЗДУШНАЯ ПОДУШКА | 10A | ACU (блок управления подушками безопасности), датчик присутствия пассажира |
| МОДУЛЬ1 | 7.5A | BCM (модуль управления кузовом), SLM (модуль ремня безопасности и освещения), блокировка ключа |
| УМНЫЙ КЛЮЧ | 25A | Модуль управления смарт-ключом |
| А/КОН2 | 7.5A | - |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Многофункциональный переключатель, двигатель заднего стеклоочистителя, реле заднего стеклоочистителя |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН. | 25A | Многофункциональный переключатель, электродвигатель переднего стеклоочистителя, распределительный блок в моторном отсеке (реле низкого уровня стеклоочистителя) |
| ACC | 10A | Реле розетки, BCM (модуль управления кузовом), SLM (модуль ремня безопасности и освещения), аудиосистема, блокировка ключей, головное устройство AudioMdeo и навигации, USB-разъем для зарядки, выключатель питания наружных зеркал, модуль управления смарт-ключом |
| ЗАПАСНОЙ 3 | 20A | Запасной |
| A/СУМКА ИНД. | 7.5A | Приборный щиток |
| КЛАСТЕР | 7.5A | Приборный щиток |
| MDPS | 7.5A | Блок MDPS (усилитель руля с электроприводом) |
| АУДИО | 20A | Головное устройство аудио, аудио/видео и навигации |
| КОМНАТА LP | 10A | Реле освещения салона, лампа перчаточного ящика, модуль управления кондиционером, SLM (модуль ремня безопасности и освещения), BCM (модуль управления кузовом), автоматический свет и фотодатчик, блок TPMS (система контроля давления в шинах), комбинация приборов, разъем канала передачи данных , Комнатная лампа, Лампа в багажнике |

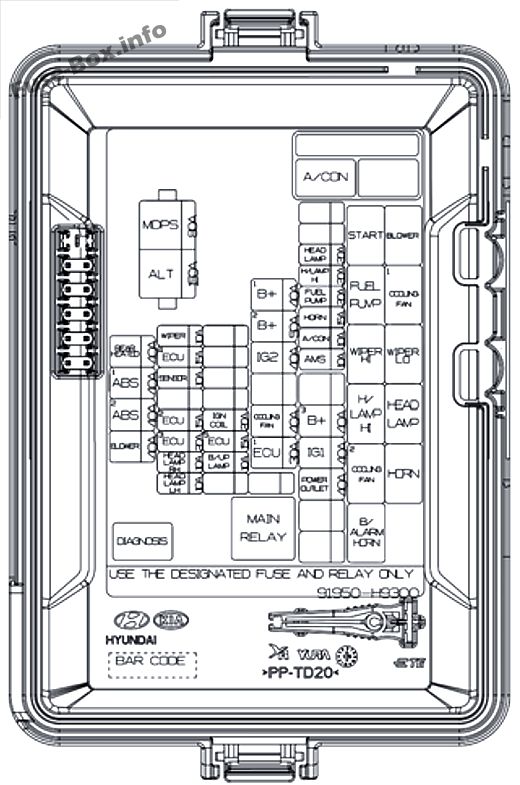

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| MDPS | 80A | Блок MDPS (усилитель руля с электроприводом) |
| ALT | 150A | Предохранитель - ABS1, BAS2, ВЕНТИЛЯТОР, ЗАДНИЙ ПОДОГРЕВ |
| СЗАДИ С ПОДОГРЕВОМ | 40A | Распределительный блок панели приборов (реле обогревателя заднего стекла) |
| ABS1 | 40A | Модуль ESC (электронный контроль устойчивости), универсальный контрольный разъем |
| ABS2 | 40A | Модуль ESC (электронный контроль устойчивости) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10A | Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле низкого уровня стеклоочистителя |
| ECU4 | 15A | ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей) |
| ДАТЧИК | 10A | Клапан управления маслом № 1/№ 2, реле охлаждающего вентилятора 1/2, датчик кислорода (вверху), датчик кислорода (внизу), электромагнитный клапан регулируемого впуска, реле кондиционера, электромагнитный клапан управления продувкой, клапан закрытия адсорбера |
| ECU2 | 15A | ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей) |
| ECU3 | 20A | ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей) |
| ПРАВАЯ ФАРА | 10A | Фара правая со стороны ручки |
| ЛЕВАЯ ФАРА | 10A | Левая фара со стороны ручки |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~№4, конденсатор |
| ECU5 | 15A | ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей), реле топливного насоса |
| ЛАМПА Б/ВВЕРХ | 10A | Выключатель фонаря заднего хода |
| B+1 | 40A | Распределительный блок панели приборов (предохранитель - ДХО 2, ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА, СТОП-ЛАМПА, МОДУЛЬ 6, разъем питания (АУДИО, НОМЕРНАЯ ЛАМПА)) |
| B+2 | 50A | Распределительный блок панели приборов (предохранитель — IMMO, УМНЫЙ КЛЮЧ, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, БЕЗОПАСНОСТЬ P/ОКНА, S/НАГРЕВАТЕЛЬ, ЛЮК КРЫШИ, реле стеклоподъемников) |
| IG2 | 40A | Замок зажигания, реле IG2, реле запуска |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 40A | Реле вентилятора охлаждения 1/2 |
| ECU1 | 30A | Предохранитель - ECU3, ECU4, главное реле |
| НАЛОБНЫЙ ФОНАРЬ | 20A | Реле фар |
| H/ЛАМПА ВЫСОКИЙ | 20A | С CANADA DRL: SLM (модуль ремня безопасности и освещения) или BCM (модуль управления кузовом) Без CANADA DRL: Реле включения дальнего света фар |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| HORN | 15A | Реле звукового сигнала/ Реле звукового сигнала охранной сигнализации |
| А/КОН | 10A | Реле кондиционера |
| AMS | 10A | Датчик батареи |
| B+3 | 40A | Распределительный блок панели приборов (предохранитель — T/СИГНАЛЬНАЯ ЛАМПА, ЗАМОК, реле задних фонарей) |
| IG1 | 40A | Замок зажигания, реле IG1, реле ACC |
| РОЗЕТКА | 40A | Распределительный блок приборной панели (реле розетки) |
| Name | Type |
|---|---|
| Main | MINI |
| Начинать | МИКРО |
| Топливный насос | МИКРО |
| Стеклоочиститель Привет | МИКРО |
| H/лампа HI | МИКРО |
| Охлаждающий вентилятор2 | МИКРО |
| B/Сигнал тревоги | МИКРО |
| воздуходувка | МИКРО |
| Охлаждающий вентилятор1 | МИКРО |
| Стеклоочиститель LO | МИКРО |
| Налобный фонарь | МИКРО |
| Horn | МИКРО |
| А/Кон | МИКРО |
