Предохранители и реле KIA Rondo (2007-2012)
Схемы относятся к указанным годам и вариантам KIA Rondo (2007-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Rondo 2007-2012
Предохранители прикуривателя (розетки) в KIA Rondo расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель), «P/ВЫХОД ПЕРЕДН.» (передняя розетка)), а также в блоке предохранителей моторного отсека (предохранитель «РОЗЕТКА АКК» (задний разъем питания). выход)).
Оглавление

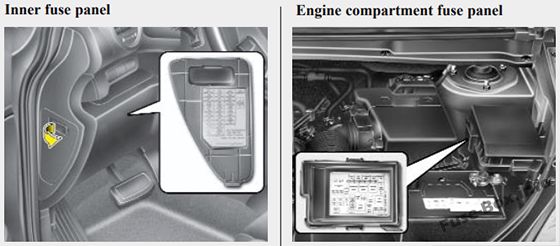

Расположение блока предохранителей
Расположение блока предохранителей

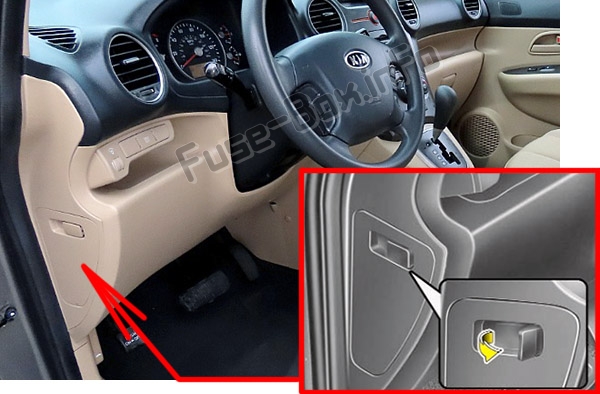

Приборная доска
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

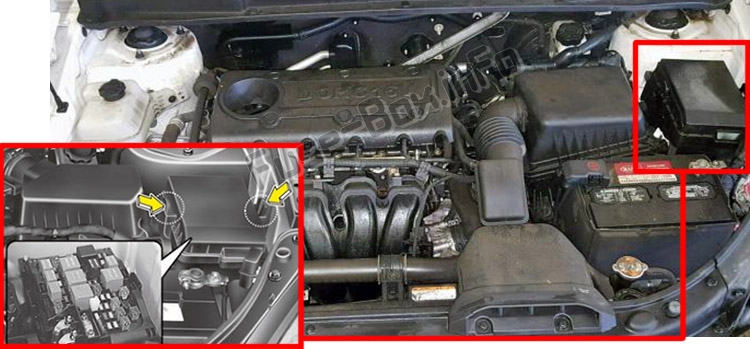

Моторного отсека
Блок предохранителей находится в моторном отсеке, слева.
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Назначение предохранителей на панели приборов
Назначение предохранителей на панели приборов
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| АУДИО | 15A | Аудио |
| ПАМЯТЬ | 15A | BCM, цифровые часы, реле складывания зеркал, комбинация приборов, комнатная лампа, лампа солнцезащитного козырька, дверной сигнализатор, модуль управления кондиционером |
| ЗЕРКАЛО ХТД | 10A | Электродвигатель наружного зеркала заднего вида и обогреватель, модуль управления кондиционером |
| СУМКА | 15A | Модуль управления SRS |
| Д/ЧАСЫ | 10A | Выключатель наружного зеркала с электроприводом, аудиосистема, BCM, цифровые часы, модуль управления замком банкомата |
| С ДЕИЛЬЕРОМ | 15A | Реле обогревателя ветрового стекла |
| КЛАСТЕР | 10A | Комбинация приборов, резистор предварительного возбуждения |
| КОНТРОЛЬ | 10A | Цифровая док-станция |
| C/зажигалка | 15A | Зажигалка |
| A/СУМКА ИНД. | 10A | Приборный щиток |
| МОДУЛЬ-1 | 10A | Блок управления блокировкой ключа банкомата, датчик угла поворота руля, приборная панель, звуковой сигнал заднего хода, переключатель ESC, BCM, модуль управления автоматическим освещением |
| P/ВЫХОД ПЕРЕДН. | 20A | Передняя розетка |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| T/SIG | 10A | Аварийный выключатель |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя, многофункциональный переключатель |
| H/LP | 10A | Реле фар |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| А/КОН | 10A | Модуль управления кондиционером, реле вентилятора |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 25A | Реле стеклоочистителя, электродвигатель стеклоочистителя, многофункциональный переключатель |
| МОДУЛЬ-2 | 10A | Люк, датчик дождя, реле обогрева сидений, BCM |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ХВОСТ-ПРАВЫЙ | 10A | Правая фара, Правый задний комбинированный фонарь, Лампа номерного знака, Модуль управления ДХО, Подсветка панели приборов |
| Т/ВОРОТА ОТКРЫТЫ | 15A | Выключатель лючка бензобака, реле крышки багажника |
| СТОП ЛП | 15A | Выключатель стоп-сигнала |
| ХВОСТ-ЛЕВЫЙ | 10A | Левая фара, Левый задний комбинированный фонарь, Реле передних противотуманных фар |
| ФРТ ПРОТИВОТУМАННЫЙ | 15A | Реле передних противотуманных фар |
| НАЧАЛО | 10A | Реле охранной сигнализации, катушка пускового реле, переключатель блокировки |
| ДР/БЛОКИРОВКА | 25A | Реле блокировки/отпирания двери |
| ОПАСНОСТЬ | 15A | Аварийный выключатель, Аварийное реле |
| TPMS | 15A | Система контроля давления в шинах (при наличии) |
| P/WDW-LH | 25A | Главный переключатель электрического стеклоподъемника, Левый переключатель электрического стеклоподъемника |
| БЛОКИРОВКА АТМ | 10A | Переключатель спортивного режима, разъем канала передачи данных, модуль управления кондиционером, универсальный контрольный разъем, система классификации пассажиров |
| P/WDW-RH | 25A | Главный выключатель электрического стеклоподъемника, правый переключатель электрического стеклоподъемника |
| ЗАПАСНОЙ | 30A | Запасной предохранитель |
| БЕЗОПАСНОСТЬ | 25A | Электродвигатель безопасного стеклоподъемника (при наличии) |
| П/СИДЕНЬЕ-ЛЕВОЕ | 30A | Переключатель управления сиденьем водителя с электроприводом |
Назначение предохранителей в моторном отсеке
Назначение предохранителей в моторном отсеке
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| И/П Б+ 2 | 40A | Соединительная коробка I/P |
| РЕЛЕ СИГНАЛА | - | Реле звукового сигнала |
| H/LP НИЗКИЙ РЕЛЕ | - | Реле головного света (ближнего света) |
| H/LP ВЫСОКОЕ РЕЛЕ | - | Реле фар (дальнего света) |
| АБС 2 | 40A | Блок управления ABS/ESC |
| DRL | 15A | Модуль управления ДХО |
| HORN | 15A | Реле звукового сигнала, Реле охранного звукового сигнала |
| H/LP НИЗК. | 15A | Реле фар (низкий уровень) |
| F/НАСОС | 20A | Реле топливного насоса |
| H/LP HI | 15A | Реле фар (высокий уровень) |
| ECU | 10A | ТСМ, Генератор, ЕСМ |
| ГЕНЕРАТОР | 125 А (2,4 л) / 150 А (2,7 л) | Генератор |
| РЕЛЕ ВЕНТИЛЯТОРА RAD | - | Реле вентилятора радиатора (высокая скорость) |
| РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА РАДИАТОРА | - | Реле вентилятора радиатора (Низкий) |
| F/РЕЛЕ НАСОСА | - | Реле топливного насоса |
| АБС 1 | 40A | Блок управления ABS/ESC |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| MAIN | 30A | Реле управления двигателем |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| П/АМП | 25A | Усилитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| S/КРЫША | 20A | Модуль управления люком |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| РАД ВЕНТИЛЯТОР | 40A | Реле вентилятора радиатора |
| PCU | 10A | Генератор импульсов, ECM, реле вентилятора радиатора, выключатель стоп-сигналов |
| ABS | 10A | Модуль управления ABS/ESC, многоцелевой контрольный разъем |
| S/теплее | 20A | Реле обогрева сиденья |
| ATM | 20A | Реле управления банкоматом |
| TAIL | 20A | Реле задних фонарей |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | 10A | Датчик скорости автомобиля, выключатель фонарей заднего хода, переключатель диапазонов коробки передач |
| РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ | - | Реле стеклоочистителя |
| ГЛАВНОЕ РЕЛЕ | - | Главное реле |
| RR HTD | 40A | Реле заднего обогревателя |
| IGN 1 | 40A | Замок зажигания (ACC, IG1) |
| И/П Б+ 1 | 30A | Соединительная коробка I/P |
| РОЗЕТКА АКК | 20A | Задняя розетка |
| А/КОН | 10A | Реле кондиционера |
| СТАРТ РЕЛЕ | - | Пусковое реле |
| ЭБУ-1 | 20A | ECM |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания |
| СНСР3 | 15A | Реле кондиционера, инжектор, лямбда-зонд, реле вентилятора радиатора, выключатель остановки (линия проверки тормозов) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| РЕЛЕ ПОДКЛЮЧЕНИЯ АТМ | - | Реле управления банкоматом |
| ИГН 2 | 30A | Замок зажигания (IG2, СТАРТ), пусковое реле |
| РЕЛЕ А/КОН | - | Реле кондиционера |
| СНСР2 | 15A | Реле топливного насоса, кислородный датчик |
| СНСР1 | 15A | Блок управления иммобилайзером, датчик положения распредвала, датчик массового расхода воздуха, клапан управления маслом, электромагнитный клапан продувки адсорбера |
