Предохранители и реле Kia Sportage NQ5 2023-2026
Схемы относятся к указанным годам и вариантам Kia Sportage NQ5 2023-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.
В этой статье рассматривается американская версия KIA Sportage пятого поколения (NQ5), выпускаемая с 2023 года. Здесь представлены схемы блоков предохранителей для KIA Sportage 2023, 2024, 2025 и 2026 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA Sportage 2023-2026
Содержание
Расположение блока предохранителей
Расположение блока предохранителей

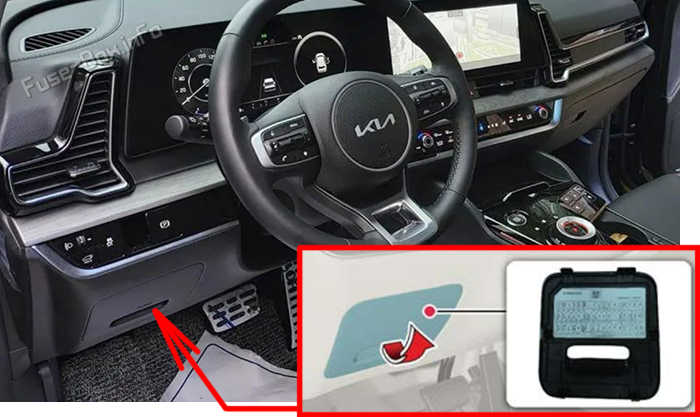

Блок предохранителей в панели приборов
Откройте крышку блока предохранителей.

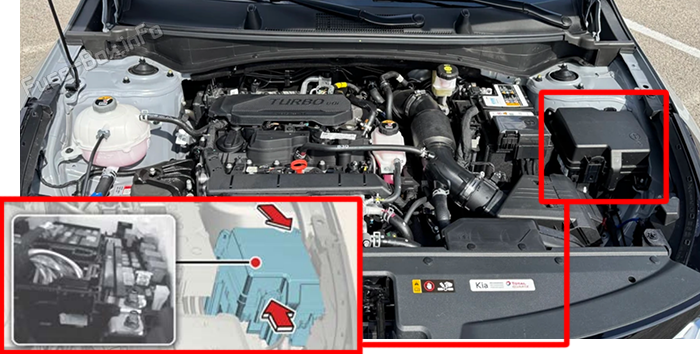

Блок предохранителей в моторном отсеке
Нажмите на фиксатор и потяните крышку блока предохранителей вверх.
Схемы блоков предохранителей (негибридные версии)
Схемы блоков предохранителей (негибридные версии)
2023, 2024, 2025

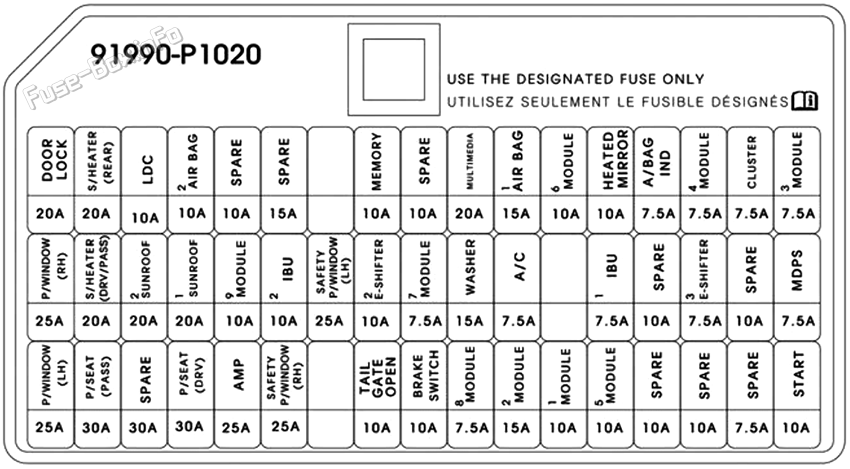

Блок предохранителей в панели приборов
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| DOOR LOCK | 20A | Замок/отблокировка замка |
| P/WINDOW RH | 25A | Основной переключатель окна, переключатель окна двигателя пассажира |
| P/WINDOW LH | 25A | Основной переключатель окна |
| S/HEATER (REAR) | 20A | Модуль управления подогревом заднего сиденья |
| S/HEATER (DRV/PASS) | 20A | Модуль управления сиденьями с передней вентиляцией воздуха, модуль управления передним подогревом сиденья |
| P/SEAT (PASS) | 30A | Мощность переключателя пассажирских сидений, реленый блок пассажирских сидений |
| SUNROOF 2 | 20A | Регулятор крыши (слепой мотор) |
| AIRBAG 2 | 10A | SRS (Дополнительная удерживающая система) |
| SUNROOF 1 | 20A | Регулятор крыши (газовый двигатель) |
| P/SEAT DRV | 30A | Мощный переключатель сиденья водителя, водитель IMS (комплексная система памяти) |
| MODULE 9 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, водитель/пассажира Умный ключ снаружи, датчик дождя, переключатель опасности, соединитель данных, блок сдвига мощности |
| AMP | 25A | AMP (усилитель) |
| IBU 2 | 10A | IBU (Объединенный блок управления кузовом), переключатель зажигания, автоматический источник передачи |
| P/WINDOW SAFETY RH | 25A | Модуль " окна " для обеспечения безопасности пассажиров |
| P/WINDOW SAFETY LH | 25A | Модуль " окна ", обеспечивающего безопасность водителя |
| MEMORY | 10A | Снаружи - сложенное/размягченное зеркало, водитель/пассажира мощность наружные зеркала, блок приборов, регулятор кондиционирования воздуха (LCD), модуль управления кондиционерами воздуха, блок стулья, лампа с плавкими лампами, лампа с пудрами (пассажира), переключатель с краш-парковыми патрубками, комплексная группа по оказанию помощи в вопросах стоянки, низковольтный двигатель DC-DC преобразователь (450 Вт) |
| LIFTGATE | 10A | Подъемный фильтр |
| MODULE 7 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| BRAKE SWITCH | 10A | выключатель стоп-сигналов,IBU (Объединенная группа по контролю за деятельностью органов) |
| MULTIMEDIA | 20A | Аудио (диплей), головная группа звука/видео и навигации, низковольтный DC-DC con-verter(200W) |
| WASHER | 15A | Многофункциональное переключатель |
| MODULE 8 | 7.5A | Модуль управления передним воздухозащитным сиденьем, модуль управления передним/задним отопительным сиденьем, блок ветрозащиты (нагреваемый виндсиллист) LH) |
| AIRBAG 1 | 15A | SRS (Дополнительная удерживающая система) |
| A/C | 7.5A | А/Р блок перевалки (PTC Реле для обогрева No 1, реле для оснащающего воздуха (Clower Relay), регулятор кондиционера (CHD) LCD), модуль управления кондиционерами воздуха |
| MODULE 2 | 15A | Спереди USB Зарядное устройство, водитель/пассажирское сиденье USB Порт |
| MODULE 6 | 10A | Переключатель консолей, переключатель режима движения, соединитель данных, индикатор сдвига системы автоматической передачи данных |
| MODULE 1 | 10A | Группа по оказанию помощи в вопросах стоянки автотранспортных средств,IBU (Объединенный блок управления телами), аудио- и видеокамера, аудио- и видеокамеры и навигационная клавиатура, петель снаружи переключателя зеркал,AMP (усилитель), аудио (дисплей), звук/видео и головная группа навигации, низковольтный DC-DC конвертор |
| HEATED MIRROR | 10A | Мощность водителя/пассажира наружные зеркала |
| IBU 1 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| MODULE 5 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, модуль управления подогрева заднего сиденья, модуль управления передним воздухом,AMP (усилитель), модуль управления передним сиденьем, аудио (дисплей), головной блок звука/видео и навигации, передний беспроводной заряд, регулятор кондиционирования воздуха ((Audio/Video & Навигатор) LCD), модуль управления кондиционерами воздуха, электрохромное зеркало, низковольтное DC-DC конвертор |
| AIRBAG IND | 7.5A | Тематический блок инструментов |
| MODULE 4 | 7.5A | IBU (Объединенная группа управления кузовом), многофункциональное устройство для переднего вида, переключатель с краш-парковым переключателем, блок для интергранированной парковки, передний радиолокатор LH/RH, модуль сцепления цилиндров, 4WD (4 колеса) ECU (электронный блок управления), руководитель LH/RH Радиолокатор заднего угла LH/RH |
| E-SHIFTER 3 | 7.5A | SCU (Группа управления системой), переключатель электронного автоматического трансмиссии |
| CLUSTER | 7.5A | Тематический блок инструментов |
| MODULE 3 | 7.5A | выключатель стоп-сигналов, блок MDPS |
| MDPS | 7.5A | Рулевое устройство управления механической тягой |
| START | 10A | Реле на сигнализацию, переключатель дальности Трансаксля, модуль управления силовым агрегатом,IBU (Объединенный блок управления кузовом), переключатель зажигания, блок ручной/вводной сигнализации (Start Relay) |
| LDC | 10A | Низкое напряжение DC-DC- центр управления аппаратурой, передний беспроводной заряд, регулятор кондиционера (CMO) LCD), Объединенная группа по оказанию помощи в вопросах стоянки, Радиолокатор заднего конура LH/RH |

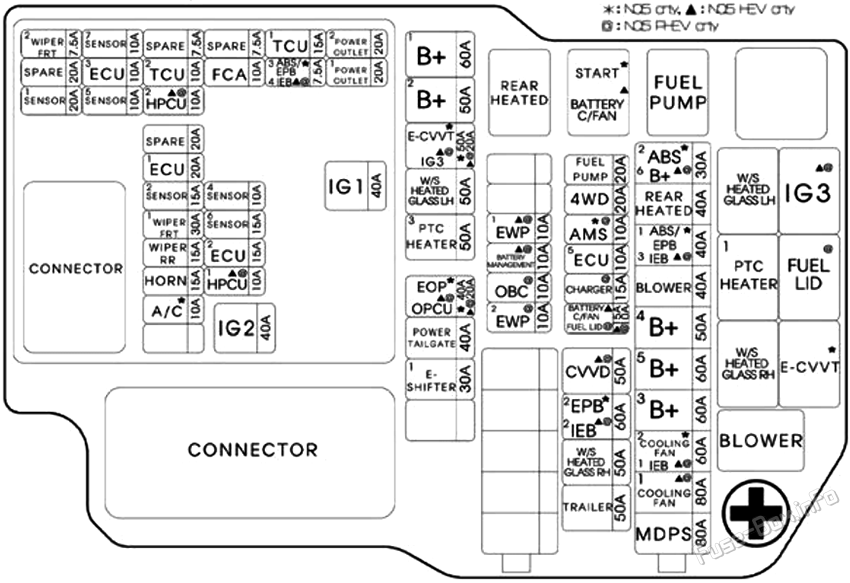

Блок предохранителей в моторном отсеке
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| MDPS 1 | 80A | Рулевое устройство управления механической тягой |
| COOLING FAN 2 | 60A | Регулятор вентилятора охлаждения |
| B+3 | 60A | ICU Сечение (образец - S/HEATER (задний), Р/SEAT (PASS), SUNROOF2, SUNROOF1, P/SEAT DRV, AMP, P/WINDOW SAFETY RH, мощность Window Главный реле) |
| B+5 | 60A | PCB Блок (предохранители -IG2, IG1, HORN, A/CON2, B/ ALARM HORN, ECU2 Реле управления двигателем, магистральный реле с уайпером) |
| B+4 | 50A | ICU Подраздел B lock (предохранитель -DOOR LOCK, S/HEATER (DRV/PASS), AIRBAG2, MODULE9, IBU2, P/WINDOW SAFETY LH, E-SHIFTER2, LIFTGATE, BRAKE SWITCH", "Долгосрочная заболоченная защелка", наружные зеркала, сгибаемого/незавидующего |
| BLOWER | 40A | Реле с помощью сдува |
| ABS 1 / EPB 1 | 40A | ESP (Модуль контроля электронной программы обеспечения устойчивости |
| REAR HEATED | 40A | реле обогрева заднего стекла |
| ABS 2 | 30A | ESP (Модуль контроля электронной программы обеспечения устойчивости |
| TRAILER 1 | 50A | Соединитель прицепа |
| COOLING FAN 1 | 50A | Высокая степень охлаждения вентилятора |
| EPB 2 | 60A | ESP (Модуль контроля электронной программы обеспечения устойчивости |
| W/S HEATED GLASS RH | 50A | Нагреваемый ветром реле RH |
| ECU 5 | 10A | Не используется |
| AMS | 10A | датчик батареи |
| 4WD | 20A | AWD ECM (Модуль управления двигателем) |
| FUEL PUMP | 20A | Реле топливного насоса |
| A/CON 1 | 10A | Модуль управления кондиционерами |
| E-SHIFTER 1 | 30A | SCU (Группа системного контроля) |
| LIFTGATE | 40A | Подъемник силовой установки |
| EOP | 40A | электрический масляный насос |
| PTC HEATER 3 | 50A | Реле для обогрева топливных фильтров |
| W/S HEATED GLASS LH | 50A | Низкий уровень реле вентилятора охлаждения (двигатель Nu),DCU Реле (сохранение) NEW R) |
| E-CVVT | 50A | PTC Теплоотвод No 2 (Дизель), E-CVVT Реле (Тетский двигатель) |
| B+2 | 50A | ICU Сечение (в клетке) IPS06/IPS07/IPS08/IPS09/ IPS10/IPS11) |
| B+1 | 60A | ICU Сечение (в клетке) IPS01/IPS02/IPS03/IPS04/ IPS05) |
| IG2 | 40A | IG2 Перезагрузить |
| IG1 | 40A | IG1 Реле,ACC Перезагрузить |
| FR WIPER 2 | 7.5A | Передняя Вайпер (низкая) реле,IBU (Объединенная группа по контролю за деятельностью органов) |
| SENSOR 1 | 20A | Копье зажигания No 1~#4 |
| SENSOR 7 | 10A | электрический масляный насос |
| ECU 3 | 10A | Модуль управления силовым агрегатом |
| SENSOR 5 | 10A | Топливный насос Реле, уровень масла |
| TCU 2 | 10A | Не используется |
| TCU 3 | 10A | Не используется |
| SENSOR 3 | 20A | Не используется |
| ECU 1 | 20A | Модуль управления силовым агрегатом |
| SENSOR 2 | 15A | Кислородный датчик (Coxygen Sensor) UP/DOWN) |
| FR WIPER 1 | 30A | Проволочный трубопровод, передний проволочный трубопровод (низкий) |
| RR WIPER | 15A | "Скала с водой",ICU Связка (задний проволочный реле) |
| HORN | 15A | Звуковой сигнала |
| A/CON2 | 10A | Компьютер системы кондиционирования воздуха |
| FCA | 10A | Передний радиолокатор |
| SENSOR 4 | 10A | Клапан контроля за нефтью No 2 (выброс), электромагнитный клапан управления системой охлаждения, соленоид масляного насоса переменной производительности, клапан с изменяющимся всасыванием соленоида, регулятор вентилятора охлаждения, компрессорный реле |
| SENSOR 6 | 15A | Инжектор No 1~#4 |
| ECU 2 | 15A | Модуль управления силовым агрегатом |
| TCU 1 | 15A | Модуль управления силовым агрегатом |
| ABS 3 / EPB 3 | 7.5A | ESP (Модуль контроля за осуществлением программы обеспечения электронной стабильности (Программа обеспечения электронной стабильности) |
| POWER OUTLET 2 | 20A | Спереди розетка питания |
| POWER OUTLET 1 | 20A | Багаж розетка питания |
2026

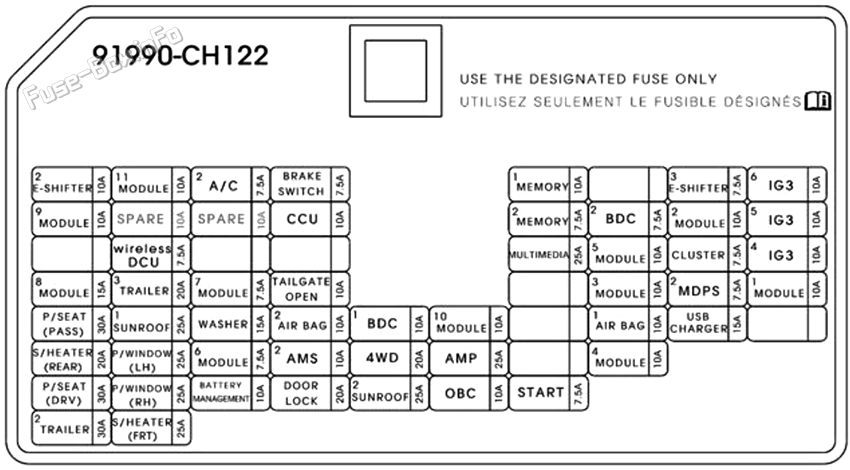

Блок предохранителей в панели приборов
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| DOOR LOCK | 20A | Замок/отблокировка замка |
| P/WINDOW RH | 25A | Основной переключатель окна, переключатель окна двигателя пассажира |
| P/WINDOW LH | 25A | Основной переключатель окна |
| S/HEATER (REAR) | 20A | Модуль управления подогревом заднего сиденья |
| S/HEATER (DRV/PASS) | 20A | Модуль управления сиденьями с передней вентиляцией воздуха, модуль управления передним подогревом сиденья |
| P/SEAT (PASS) | 30A | Мощность переключателя пассажирских сидений, реленый блок пассажирских сидений |
| SUNROOF 2 | 20A | Регулятор крыши (слепой мотор) |
| AIRBAG 2 | 10A | SRS (Дополнительная удерживающая система) |
| SUNROOF 1 | 20A | Регулятор крыши (моторный глянцевый) |
| P/SEAT DRV | 30A | Мощный переключатель сиденья водителя, водитель IMS (комплексная система памяти) |
| M0DULE 9 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, водитель/пассажира Умный ключ снаружи, датчик дождя, переключатель опасности, соединитель данных, блок сдвига мощности |
| AMP | 25A | AMP (усилитель) |
| BDC 2 | 10A | BDC (Регулятор домена), переключатель зажигания, автоматический переключатель передачи |
| P/WINDOW SAFETY RH | 25A | Модуль " окна " для обеспечения безопасности пассажиров |
| P/WINDOW SAFETY LH | 25A | Модуль " окна ", обеспечивающего безопасность водителя |
| MEMORY | 10A | Снаружи - сложенное/размягченное зеркало, водитель/пассажира мощность наружные зеркала, блок приборов, регулятор кондиционирования воздуха (LCD), модуль управления кондиционерами воздуха, блок стулья, лампа с плавкими лампами, лампа с пудрами (пассажира), переключатель с краш-парковыми патрубками, комплексная группа по оказанию помощи в вопросах стоянки, низковольтный двигатель DC-DC преобразователь (450 Вт) |
| LIFTGATE | 10A | Подъемный фильтр |
| MODULE 7 | 7.5A | BDC (Координатор домена) |
| BRAKE SWITCH | 10A | выключатель стоп-сигналов,BDC (Координатор домена) |
| MULTIMEDIA | 20A | Аудио (диплей), головная группа звука/видео и навигации, низковольтный DC-DC конвертер (200 Вт) |
| WASHER | 15A | Многофункциональное переключатель |
| MODULE 8 | 7.5A | Модуль управления передним воздухозащитным сиденьем, модуль управления передним/задним отопительным сиденьем, E/ R Перегородочный блок (нагреваемый ветром стеклянный реле) LH) |
| AIRBAG 1 | 15A | SRS (Дополнительная удерживающая система) |
| A/CON | 7.5A | А/Р блок перевалки (PTC Реле для обогрева No 1, реле для оснащающего воздуха (Clower Relay), регулятор кондиционера (CHD) LCD), модуль управления кондиционерами воздуха |
| MODULE 2 | 15A | Спереди USB Зарядное устройство, водитель/пассажирское сиденье USB Порт |
| MODULE 6 | 10A | Переключатель консолей, переключатель режима движения, подключатель к связке данных, индикатор сдвига функционирования системы автоматической передачи данных |
| MODULE 1 | 10A | Группа по оказанию помощи в вопросах стоянки автотранспортных средств,BDC (Коммутатор домена), аудио- и видеокамера, аудио- и видеокамеры и навигационная клавиатура, питание снаружи переключателя зеркал,AMP (усилитель), аудио (дисплей), звук/видео и головная группа навигации, низковольтный DC-DC конвертор |
| HEATED MIRROR | 10A | Мощность водителя/пассажира наружные зеркала |
| BDC 1 | 7.5A | BDC (Координатор домена) |
| MODULE 5 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, модуль управления подогрева заднего сиденья, модуль управления передним воздухом,AMP (усилитель), модуль управления передним сиденьем, аудио (дисплей), головной блок звука/видео и навигации, передний беспроводной заряд, регулятор кондиционирования воздуха ((Audio/Video & Навигатор) LCD), модуль управления кондиционерами воздуха, электронное хромовое зеркало, низковольтное DC-DC конвертор |
| AIRBAG IND | 7.5A | Тематический блок инструментов |
| MODULE 4 | 7.5A | BDC (Регулятор домена), многофункциональное устройство спереди, переключатель с помощью краш-парков, блок для оказания помощи в организации стоянки, радиолокатор спереди LH/RH, модуль сцепления цилиндров,AWD (4-вил Драйв) ECU (электронный блок управления), руководитель LH/RH Радиолокатор заднего хода LH/RH |
| E-SHIFTER 3 | 7.5A | SCU (Группа управления системой), переключатель электронного автоматического трансмиссии |
| CLUSTER | 7.5A | Тематический блок инструментов |
| MODULE 3 | 7.5A | выключатель стоп-сигналов, блок MDPS |
| MDPS | 7.5A | Рулевое устройство управления механической тягой |
| START | 10A | Реле на сигнализацию, переключатель дальности Трансаксля, модуль управления силовым агрегатом,BDC (Регулятор домена боди), переключатель зажигания, блок ручной/вводной сигнализации (Start Relay) |
| LDC | 10A | Низкое напряжение DC-DC- центр управления приборами, передний беспроводной заряд, регулятор кондиционера (LCD), Объединенная группа по оказанию помощи в вопросах стоянки, Радиолокатор заднего хода LH/RH |

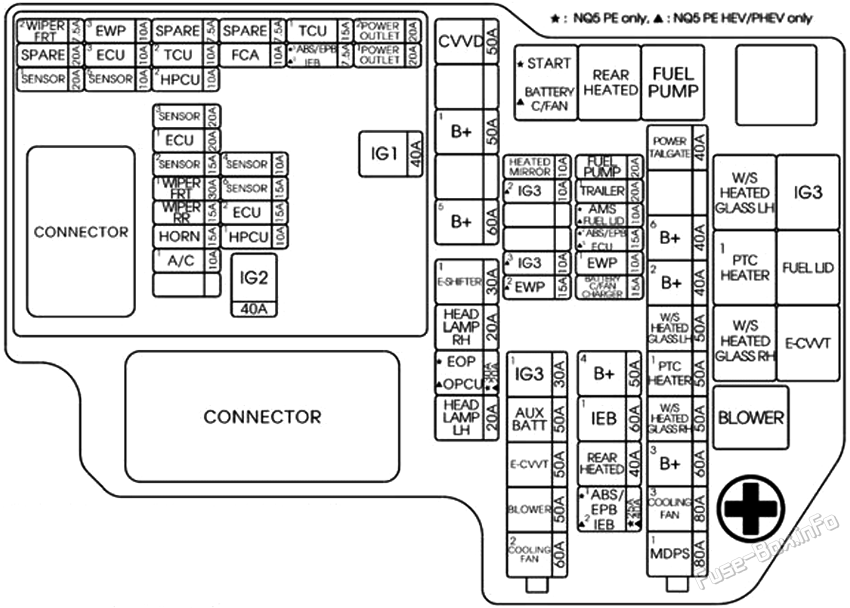

Блок предохранителей в моторном отсеке
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| MDPS 1 | 80A | Рулевое устройство управления механической тягой |
| B+3 | 60A | PDC Сечение (образец - E-SHIFTER2, TRAILER2, P/SEAT (DRV), P/SEAT (PASS), S/HEATER FRT, S/HEATER RR, SUNROOF1, MODULE11, P/WINDOW LH, P/WINDOW RH, MODULE8, TRAILER3, WIRELESS DCU, MODULE9) |
| W/S HEATED GLASS RH | 50A | Нагреваемый ветром реле RH |
| PTC HEATER1 | 50A | PTC Теплоприбор |
| W/S HEATED GLASS LH | 50A | Нагреваемый ветром реле LH |
| B+2 | 40A | PDC Сечение (в клетке) IPS8/IPS9/IPS10/IPS11/IPS12) |
| B+6 | 40A | PDC Блок предохранителей (образец -AMP, MODULE10, AIR-BAG2) |
| POWER TAILGATE | 40A | Открыть врата |
| COOLING FAN 2 | 60A | Регулятор вентилятора охлаждения |
| BLOWER | 50A | Реле с помощью сдува |
| E-CVVT | 50A | E-CVVT Реле (Тетский двигатель) |
| AUX BATT | 50A | 20AH Батарея Литиумного типа |
| B+4 | 50A | PDC Подраздел B lock (предохранитель -MULTIMEDIA, MEMORY1, MEMORY2, CCU, BDC1, BRAKE SWITCH, SUNROOF2, 4WD, DOOR LOCK, TAILGATE OPEN) |
| REAR HEATED | 40A | реле обогрева заднего стекла |
| ABS 1 / EPB 1 | 40A | ESP (Модуль контроля электронной программы обеспечения устойчивости |
| B+1 | 50A | PDC Сечение (в клетке) IPS1/IPS2/IPS3/IPS4/IPS5/IPS6/ IPS7) |
| B+5 | 60A | PCB Блок (предохранители - A/C1, HORN, IG1, IG2, Реле -MAIN, WIPER) |
| E-SHIFTER 1 | 30A | SCU (Группа системного контроля) |
| HEAD LAMP RH | 20A | Передняя фара RH |
| EOP | 30A | электрический масляный насос |
| HEAD LAMP LH | 20A | Передняя фара LH |
| FUEL PUMP | 20A | Реле топливного насоса |
| TRAILER 1 | 50A | Т. Железнодорожный CTM2 тип (w/ e-тормоза) |
| ABS 2 / EPB 2 | 15A | ESP (Модуль контроля электронной программы обеспечения устойчивости) |
| HEATED MIRROR | 60A | ESP (Модуль контроля электронной программы обеспечения устойчивости |
| IG2 | 40A | IG2 Перезагрузить |
| IG1 | 40A | IG1 Реле,ACC Перезагрузить |
| FR WIPER 2 | 7.5A | Передняя Вайпер (низкая) реле,BDC (Координатор домена) |
| SENSOR 1 | 20A | Копье зажигания No 1~#4 |
| ECU 3 | 10A | Модуль управления силовой установкой |
| SENSOR 5 | 10A | Реле для подачи топлива, датчик уровня масла |
| TCU 2 | 10A | Не используется |
| TCU 3 | 10A | Не используется |
| SENSOR 3 | 20A | Не используется |
| ECU 1 | 20A | Модуль управления силовой установкой |
| SENSOR 2 | 15A | Кислородный датчик (Coxygen Sensor) UP/DOWN) |
| FR WIPER 1 | 30A | Проволочный трубопровод, передний проволочный трубопровод (низкий) |
| RR WIPER | 15A | "Скала с водой",ICU Связка (задний проволочный реле) |
| HORN | 15A | Звуковой сигнала |
| A/C 1 | 10A | Компьютер системы кондиционирования воздуха |
| FCA | 10A | Передний радиолокатор |
| SENSOR 4 | 10A | Клапан контроля за нефтью No 2 (выброс), электромагнитный клапан управления системой охлаждения, соленоид масляного насоса переменной производительности, клапан с изменяющимся всасыванием соленоида, регулятор вентилятора охлаждения, компрессорный реле |
| SENSOR 6 | 15A | Инжектор No 1~#4 |
| ECU 2 | 15A | Модуль управления силовой установкой |
| TCU 1 | 15A | Модуль управления силовым агрегатом |
| ABS 3 / EPB 3 | 7.5A | ESP (Модуль контроля за осуществлением программы обеспечения электронной стабильности (Программа обеспечения электронной стабильности) |
| POWER OUTLET 2 | 20A | Спереди розетка питания |
| POWER OUTLET 1 | 20A | Багаж розетка питания |
Схемы блоков предохранителей (гибридные версии)
Схемы блоков предохранителей (гибридные версии)
2023, 2024, 2025

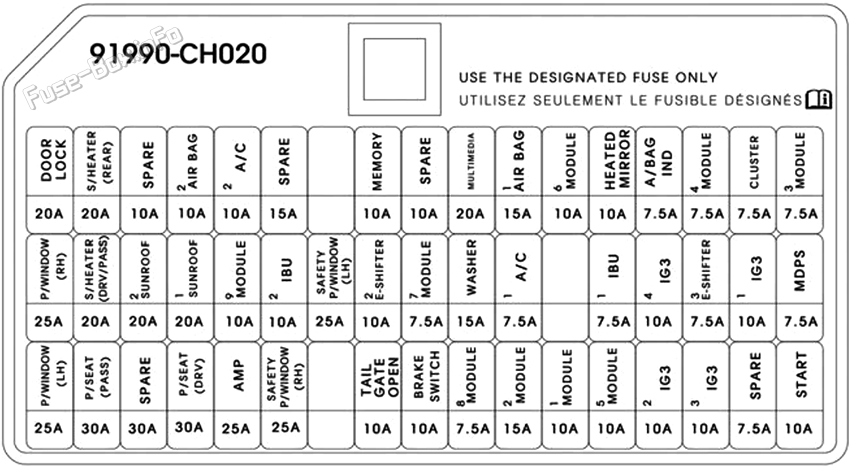

Блок предохранителей в панели приборов
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| DOOR LOCK | 20A | Замок замка |
| P/WINDOW RH | 25A | Основной переключатель окна, переключатель мощности пассажиров |
| P/WINDOW LH | 25A | Основной переключатель окна |
| S/HEATER (REAR) | 20A | Модуль управления подогревом заднего сиденья |
| S/HEATER (DRV/PASS) | 20A | Модуль управления сиденьями с передней вентиляцией воздуха, модуль управления передним подогревом сиденья |
| P/SEAT (PASS) | 30A | Мощность переключателя пассажирских сидений, реленый блок пассажирских сидений |
| SUNROOF 2 | 20A | Регулятор крыши (слепой мотор) |
| AIRBAG 2 | 10A | SRS (Дополнительная удерживающая система) |
| SUNROOF 1 | 20A | Регулятор крыши (моторный глянцевый) |
| P/SEAT DRV | 30A | Мощный переключатель сиденья водителя, водитель IMS (комплексная система памяти) |
| MODULE 9 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, водитель/пассажира Умный ключ снаружи, датчик дождя, переключатель опасности, соединитель данных, блок питания |
| AMP | 25A | AMP (усилитель) |
| IBU 2 | 10A | IBU (Объединенная группа управления кузовом), переключатель зажигания |
| P/WINDOW SAFETY RH | 25A | Модуль " окна " для обеспечения безопасности пассажиров |
| P/WINDOW SAFETY LH | 25A | Модуль " окна ", обеспечивающего безопасность водителя |
| MEMORY | 10A | Снаружи - сложенное/размягченное зеркало, водитель/пассажира мощность наружные зеркала, блок приборов, регулятор кондиционирования воздуха (LCD), модуль управления кондиционерами воздуха, блок стукач, блок с плавкими лампами, блок с косой полосой, комплексная группа по оказанию помощи в вопросах стоянки |
| TAILGATE OPEN | 10A | Откройте тайф-гат |
| MODULE 7 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| BRAKE SWITCH | 10A | выключатель стоп-сигналов,IBU (Объединенная группа по контролю за деятельностью органов) |
| MULTIMEDIA | 20A | Аудио (диплея), звук/видео и руководитель навигационной группы |
| WASHER | 15A | Многофункциональное переключатель |
| MODULE 8 | 7.5A | Модуль управления передним воздухозащитным сиденьем, модуль управления передним/задним отопительным сиденьем, блок ветрозащиты (нагреваемый виндсиллист) LH) |
| AIRBAG 1 | 15A | SRS (Дополнительная удерживающая система) |
| A/C 1 | 7.5A | А/Р блок перевалки (PTC Реле для обогрева No 1, реле для оснащающего воздуха (Clower Relay), регулятор кондиционера (CHD) LCD), модуль управления кондиционерами воздуха |
| MODULE 2 | 15A | Спереди USB Зарядное устройство, водитель/пассажирское сиденье USB Порт |
| MODULE 6 | 10A | Переключатель консолей, переключатель режима движения, подключатель для подключения данных, индикатор динамометра для автоматического переключения передач |
| MODULE 1 | 10A | ADAS ECU системы помощи при парковке, IBU (Объединенный блок управления телами), аудио- и видеокамера, аудио- и видеокамеры и навигационная клавиатура, петель снаружи переключателя зеркал,AMP (Amp Lifier), Audio (Display), Audio/Video & Safairing Head, Hybrid Battery Management System |
| HEATED MIRROR | 10A | Мощность водителя/пассажира наружные зеркала |
| IBU 1 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| MODULE 5 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, модуль управления подогрева заднего сиденья, модуль управления передним воздухом,AMP (усилитель), модуль управления передним сиденьем, аудио (дисплей), головной блок звука/видео и навигации, передний беспроводной заряд, регулятор кондиционирования воздуха ((Audio/Video & Навигатор) LCD), модуль управления кондиционерами воздуха, электрохромное зеркало |
| AIRBAG IND | 7.5A | Тематический блок инструментов |
| MODULE 4 | 7.5A | IBU (Объединенный блок управления кузовом), камера спереди, переключатель с краш-паром,ADAS ECU системы помощи при парковке, AWD (4 колеса) ECU (электронный блок управления), руководитель LH/RH Радиолокатор заднего угла LH/RH, Виртуальная звуковая система двигателя |
| E-SHIFTER 3 | 7.5A | SCU (Сигнал с помощью устройства управления проводами), переключатель электронного автоматического трансмиссии |
| CLUSTER | 7.5A | Тематический блок инструментов |
| MODULE 3 | 7.5A | выключатель стоп-сигналов, блок MDPS |
| MDPS | 7.5A | Рулевое устройство управления механической тягой |
| START | 10A | Реле на сигнализацию, переключатель дальности Трансаксля, модуль управления силовым агрегатом,IBU (Объединенный блок управления кузовом), переключатель зажигания, блок ручной/вводной сигнализации (Start Relay) |
| A/C 2 | 10A | Модуль управления АРИКТОРОМ |
| E-SHI FTER 2 | 10A | SCU (Скрытая по проводному блоку), переключатель консолей |
| IG3 (1) | 10A | Группа, в Группе по зарядке, модуль управления кондиционерами воздуха, контролер кондиционирования воздуха (LCD), звуко- и видеонавигационная группа |
| IG3 (2) | 10A | Электронный водяной насос |
| IG3 (3) | 10A | Система управления гибридными аккумуляторами, Группа по зарядке |
| IG3 (4) | 10A | SCU (Сейчас же, через блок управления проводами), гибридный блок управления питанием |
Блок предохранителей в моторном отсеке
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| MDPS | 80A | Рулевое устройство управления механической тягой |
| COOLING FAN 1 | 80A | Регулятор вентилятора охлаждения |
| B+3 | 60A | ICU Сечение (образец - S/HEATER (DRV/PASS), P/ SEAT (PASS), SUNROOF2, SUNROOF1, P/SEAT DRV, AMP, P/WINDOW SAFETY RH, мощность Window Главный реле) |
| B+5 | 60A | PCB Блок (предохранители -IG2, IG1, HORN, B/ALARM HORN, ECU2 Реле управления двигателем, магистральный реле с уайпером) |
| B+4 | 50A | ICU Подраздел B lock (предохранитель -DOOR LOCK, S/HEATER (REAR), AIRBAG2, MODULE9, IBU2, P/WINDOW SAFETY LH, E-SHIFTER2, "Открытая врата",BRAKE SWITCH, Longterm Latch Relay), снаружи зеркало сгибается/нефтьетная решетка A/CON2 |
| BLOWER | 40A | Реле с помощью сдува |
| IEB 1 | 60A | IEB (комплексный электронный модуль торможения) |
| REAR HEATED | 40A | реле обогрева заднего стекла |
| IEB 2 | 60A | IEB (комплексный электронный модуль торможения) |
| TRAILER 1 | 50A | Соединитель прицепа |
| W/S HEATED GLASS RH | 50A | Нагреваемый ветром реле RH |
| ECU 5 | 10A | Модуль управления силовым агрегатом |
| AMS | 10A | датчик батареи |
| AWD | 20A | AWD ECM (Модуль управления двигателем) |
| FUEL PUMP | 20A | Реле топливного насоса |
| E-SHIFTER 1 | 30A | SCU (Закрываемая с помощью группы контроля за проводами) |
| POWER LIFTGATE | 40A | Задний ход |
| PTC HEATER 3 | 50A | Реле для обогрева топливных фильтров |
| W/S HEATED GLASS LH | 50A | Нагреваемый ветром реле LH |
| B+2 | 50A | ICU Сечение (в клетке) IPS06/IPS07/IPS08/IPS09/IPS10/IPS11) |
| B+1 | 60A | ICU Сечение (в клетке) IPS01/IPS02/IPS03/IPS04/IPS05) |
| IG3 | 20A | Зажигание 3 |
| OPCU | 20A | Группа контроля за насосом нефти |
| EWP 1 | 10A | Двигатель Электронный водяной насос |
| BMS | 10A | Система управления аккумуляторами |
| OBC | 10A | В Группе по оплате расходов (в Группе PHEV) |
| EWP 2 | 10A | Электронный насос для воды (батарей) PHEV) |
| BATTERY C/FAN, FUEL LID | 15A/10A | Вентилятор аккумуляторной батареи (вентилятор) HEV15A), Топливная крышка (PHEV10A) |
| CVVD | 50A | Привод, привод которого непрерывно изменяется продолжительность клапана |
| IEB 3 | 40A | Комплексный электрический тормозной блок |
| B+6 | 30A | В Группе по оплате расходов (в Группе PHEV), Система управления аккумуляторами, двигатель электронного насоса для воды |
| IG2 | 40A | IG2 Перезагрузить |
| IG1 | 40A | IG1 Реле,ACC Перезагрузить |
| FR WIPER 2 | 7.5A | Передняя Вайпер (низкая) реле,IBU (Объединенная группа по контролю за деятельностью органов) |
| SENSOR 1 | 20A | Копье зажигания No 1~#4 |
| SENSOR 7 | 10A | Двигатель Электронный водяной насос |
| ECU 3 | 10A | Модуль управления силовой установкой |
| SENSOR 5 | 10A | Реле топливного насоса |
| TCU 2 | 10A | Не используется |
| TCU 3 | 10A | Не используется |
| SENSOR 3 | 20A | Не используется |
| ECU 1 | 20A | Модуль управления силовой установкой |
| SENSOR2 | 15A | Кислородный датчик (Coxygen Sensor) UP/DOWN) |
| FR WIPER 1 | 30A | Проволочный трубопровод, передний проволочный трубопровод (низкий) |
| RR WIPER | 15A | "Скала с водой",ICU Связка (задний проволочный реле) |
| HORN | 15A | Звуковой сигнала |
| FCA | 10A | Передний радиолокатор |
| SENSOR 4 | 10A | Клапан контроля за нефтью No 2 (выброс), электромагнитные клапаны управления системой охлаждения, соленоид масляного насоса переменной производительности, кабель для переменных всасывания соленоидов, регулятор вентиляторов охлаждения, компрессор для кондиционирования воздуха, датчик уровня масла |
| SENSOR 6 | 15A | Активный насос |
| ECU 2 | 15A | Модуль управления силовой установкой |
| TCU 1 | 15A | Модуль управления силовой установкой |
| POWER OUTLET 2 | 20A | Спереди розетка питания |
| POWER OUTLET 1 | 20A | Багаж розетка питания |
| CHARGER | 15A | Группа зарядки (PHEV) |
| TCU 2 | 10A | Модуль управления силовым агрегатом |
| HPCU 1 | 10A | Гибридный блок регулирования мощности |
| HPCU 2 | 10A | Гибридный блок регулирования мощности |
| IEB 4 | 7.5A | Комплексный электрический тормозной блок |
2026
Блок предохранителей в панели приборов
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| DOOR LOCK | 20A | Замок/отблокировка замка |
| P/WINDOW RH | 25A | Основной переключатель окна, переключатель окна двигателя пассажира |
| P/WINDOW LH | 25A | Основной переключатель окна |
| S/HEATER (REAR) | 20A | Модуль управления подогревом заднего сиденья |
| S/HEATER (DRV/PASS) | 25A | Модуль управления сиденьями с передней вентиляцией воздуха, модуль управления передним подогревом сиденья |
| P/SEAT (PASS) | 30A | Мощность переключателя пассажирских сидений, реленый блок пассажирских сидений |
| SUNROOF 2 | 25A | Регулятор крыши (слепой мотор) |
| AIRBAG 2 | 10A | SRS (Дополнительная удерживающая система) |
| SUNROOF 1 | 25A | Регулятор крыши (моторный глянцевый) |
| P/SEAT DRV | 30A | Мощный переключатель сиденья водителя, водитель IMS (комплексная система памяти) |
| M0DULE 9 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, водитель/пассажира Умный ключ снаружи, датчик дождя, переключатель опасности, соединитель данных, блок сдвига мощности |
| AMP | 25A | AMP (усилитель) |
| BDC 2 | 7.5A | BDC (Регулятор домена), переключатель зажигания, автоматический переключатель передачи |
| MEMORY 1 | 10A | Снаружи - сложенное/размягченное зеркало, водитель/пассажира мощность наружные зеркала, блок приборов, регулятор кондиционирования воздуха (LCD), модуль управления кондиционерами воздуха, блок стулья, лампа с плавкими лампами, лампа с пудрами (пассажира), переключатель с краш-парковыми патрубками, комплексная группа по оказанию помощи в вопросах стоянки, низковольтный двигатель DC-DC преобразователь (450 Вт) |
| TAILGATE OPEN | 10A | Врата |
| MODULE 7 | 7.5A | BDC (Координатор домена) |
| BRAKE SWITCH | 7.5A | выключатель стоп-сигналов,BDC (Координатор домена) |
| MULTIMEDIA | 25A | Аудио (диплей), головная группа звука/видео и навигации, низковольтный DC-DC конвертер (200 Вт) |
| WASHER | 15A | Многофункциональное переключатель |
| MODULE 8 | 15A | Модуль управления передним воздухозащитным сиденьем, модуль управления передним/задним отопительным сиденьем, блок ветрозащиты (нагреваемый виндсиллист) LH) |
| AIRBAG 1 | 10A | SRS (Дополнительная удерживающая система) |
| A/C 2 | 7.5A | А/Р блок перевалки (PTC Реле для обогрева No 1, реле для оснащающего воздуха (Clower Relay), регулятор кондиционера (CHD) LCD), модуль управления кондиционерами воздуха |
| MODULE 2 | 10A | Спереди USB Зарядное устройство, водитель/пассажирское сиденье USB Порт |
| MODULE 6 | 7.5A | Переключатель консолей, переключатель режима движения, подключатель к связке данных, индикатор сдвига функционирования системы автоматической передачи данных |
| MODULE 1 | 10A | Группа по оказанию помощи в вопросах стоянки автотранспортных средств,BDC (Коммутатор домена), аудио- и видеокамера, аудио- и видеокамеры и навигационная клавиатура, питание снаружи переключателя зеркал,AMP (усилитель), аудио (дисплей), звук/видео и головная группа навигации, низковольтный DC-DC конвертор |
| BDC 1 | 10A | BDC (Координатор домена) |
| MODULE 5 | 10A | Водитель IMS (комплексная система памяти) Модуль управления, модуль управления подогрева заднего сиденья, модуль управления передним воздухом,AMP (усилитель), модуль управления передним сиденьем, аудио (дисплей), головной блок звука/видео и навигации, передний беспроводной заряд, регулятор кондиционирования воздуха ((Audio/Video & Навигатор) LCD), модуль управления кондиционерами воздуха, электронное хромовое зеркало, низковольтное DC-DC конвертор |
| MODULE 4 | 10A | BDC (Регулятор домена), многофункциональное устройство спереди, переключатель с помощью краш-парков, блок для оказания помощи в организации стоянки, радиолокатор спереди LH/RH, модуль сцепления цилиндров,AWD (4-вил Драйв) ECU (электронный блок управления), руководитель LH/RH Радиолокатор заднего хода LH/RH |
| E-SHIFTER 3 | 7.5A | SCU (Группа управления системой), переключатель электронного автоматического трансмиссии |
| CLUSTER | 7.5A | Тематический блок инструментов |
| MODULE 3 | 10A | выключатель стоп-сигналов, блок MDPS |
| MDPS 2 | 7.5A | Рулевое устройство управления механической тягой |
| START | 7.5A | Реле на сигнализацию, переключатель дальности Трансаксля, модуль управления силовым агрегатом,BDC (Регулятор домена боди), переключатель зажигания, блок ручной/вводной сигнализации (Start Relay) |
| E-SHIFTER 2 | 10A | CONSOLE UPPER EXTN (Поперечный ход) SCU |
| MODULE 9 | 10A | A/CON UNIT, HAZARD Переключаю,ICC UNIT |
| MODULE 8 | 15A | POWER WINDOW MAIN Переключение, O/S MIRROR DRV/PASS |
| TRAILER 2 | 30A | TRAILER (CTM2) |
| MODULE 11 | 10A | Активный воздушный пашина (Air Flap) LOWER), VESS UNIT |
| беспроводной DCU | 7.5A | DCU |
| TRAILER 3 | 20A | TRAILER (E-BRAKE) |
| MODULE 7 | 7.5A | P-LBM, передний подогрев (откаливание) |
| MODULE 6 | 7.5A | BDC |
| BATTERY MANAGEMENT | 10A | BMS(HEV/PHEV) |
| CCU | 10A | CCU |
| AMS 2 | 10A | датчик батареи () PHEV Только) |
| BDC 1 | 10A | IGNITION Переключаю,BDC, BLE UNIT, UWB (FL/FR/RL/RR) |
| 4WD | 20A | 4WD ECU |
| MODULE 10 | 10A | датчик дождя,KEY Солениод (не SMK), OBD |
| OBC | 10A | OBC SIG (B+) |
| MEMORY 2 | 7.5A | CCNC KEYBOARD, CONSOLE TRAY EXTN (Бесполезный заряд) |
| MULTIMEDIA | 25A | CCNC |
| MODULE 3 | 10A | ICC UNIT, POWER WINDOW MAIN Переключаю |
| USB CHARGER | 15A | SEAT EXTN DRV/PASS, CONSOLE TRAY EXTN, CONSOLE POWER OUTLET |
| IG3 4 | 10A | CCU Модуль зарядной двери (PHEV только) |
| IG3 5 | 10A | CCNC (PHEV), A/CON UNIT (PHEV), HEV COMP SIG |
| IG3 6 | 10A | OBC SIG (IG3) |
Блок предохранителей в моторном отсеке
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| MDPS 1 | 80A | Рулевое устройство управления механической тягой |
| B+3 | 60A | PDC Сечение (образец - E-SHIFTER2, TRAILER2, P/SEAT (DRV), P/SEAT (PASS), S/HEATER FRT, S/HEATER RR, SUNROOF1, MODULE11, P/WINDOW LH, P/WINDOW RH, MODULE8, TRAILER3, WIRELESS DCU, MODULE9) |
| W/S HEATED GLASS RH | 50A | Нагреваемый ветром реле RH |
| PTC HEATER1 | 50A | PTC Теплоприбор |
| W/S HEATED GLASS LH | 50A | Нагреваемый ветром реле LH |
| B+2 | 40A | PDC Сечение (в клетке) IPS8/IPS9/IPS10/IPS11/IPS12) |
| B+6 | 40A | PDC Блок предохранителей (образец -AMP, MODULE10, AIRBAG2) |
| POWER TAILGATE | 40A | Открыть врата |
| COOLING FAN 2 | 60A | Регулятор вентилятора охлаждения |
| BLOWER | 50A | Реле с помощью сдува |
| E-CVVT | 50A | E-CVVT Реле (Тетский двигатель) |
| AUX BATT | 50A | 20AH Батарея Литиумного типа |
| B+4 | 50A | PDC Подраздел B lock (предохранитель -MULTIMEDIA, MEMORY1, MEMORY2, CCU, BDC1, BRAKE SWITCH, SUNROOF2, 4WD, DOOR LOCK, TAILGATE OPEN) |
| REAR HEATED | 40A | реле обогрева заднего стекла |
| ABS 1 / EPB 1 | 40A | ESP (Модуль контроля электронной программы обеспечения устойчивости |
| B+1 | 50A | PDC Сечение (в клетке) IPS1/IPS2/IPS3/IPS4/IPS5/IPS6/ IPS7) |
| B+5 | 60A | PCB Блок (предохранители - A/C1, HORN, IG1, IG2, Реле -MAIN, WIPER) |
| E-SHIFTER 1 | 30A | SCU (Группа системного контроля) |
| HEAD LAMP RH | 20A | Передняя фара RH |
| EOP | 30A | электрический масляный насос |
| HEAD LAMP LH | 20A | Передняя фара LH |
| FUEL PUMP | 20A | Реле топливного насоса |
| TRAILER 1 | 50A | Т. Железнодорожный CTM2 тип (w/ e-тормоза) |
| ABS 2 / EPB 2 | 15A | ESP (Модуль контроля электронной программы обеспечения устойчивости) |
| HEATED MIRROR | 60A | ESP (Модуль контроля электронной программы обеспечения устойчивости |
| IG2 | 40A | IG2 Перезагрузить |
| IG1 | 40A | IG1 Реле,ACC Перезагрузить |
| FR WIPER 2 | 7.5A | Передняя Вайпер (низкая) реле,BDC (Координатор домена) |
| SENSOR 1 | 20A | Копье зажигания No 1-#4 |
| ECU 3 | 10A | Модуль управления силовой установкой |
| SENSOR 5 | 10A | Реле для подачи топлива, датчик уровня масла |
| TCU 2 | 10A | Не используется |
| TCU 3 | 10A | Не используется |
| SENSOR 3 | 20A | Не используется |
| ECU 1 | 20A | Модуль управления силовой установкой |
| SENSOR 2 | 15A | Кислородный датчик (Coxygen Sensor) UP/DOWN) |
| FR WIPER 1 | 30A | Проволочный трубопровод, передний проволочный трубопровод (низкий) |
| RR WIPER | 15A | "Скала с водой",ICU Связка (задний проволочный реле) |
| HORN | 15A | Звуковой сигнала |
| A/C1 | 10A | Компьютер системы кондиционирования воздуха |
| FCA | 10A | Передний радиолокатор |
| SENSOR 4 | 10A | Клапан контроля за нефтью No 2 (выброс), электромагнитный клапан управления системой охлаждения, соленоид масляного насоса переменной производительности, клапан с изменяющимся всасыванием соленоида, регулятор вентилятора охлаждения, компрессорный реле |
| SENSOR 6 | 15A | Инжектор No 1 ~ No 4 |
| ECU 2 | 15A | Модуль управления силовым агрегатом |
| TCU 1 | 15A | Модуль управления силовой установкой |
| ABS 3 / EPB 3 | 7.5A | ESP (Модуль контроля за осуществлением программы обеспечения электронной стабильности (Программа обеспечения электронной стабильности) |
| POWER OUTLET 2 | 20A | Спереди розетка питания |
| POWER OUTLET 1 | 20A | Багаж розетка питания |

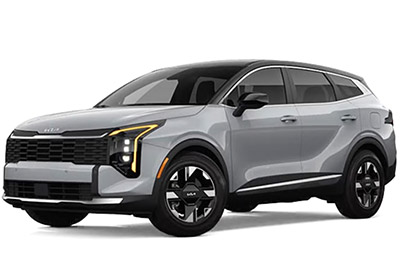

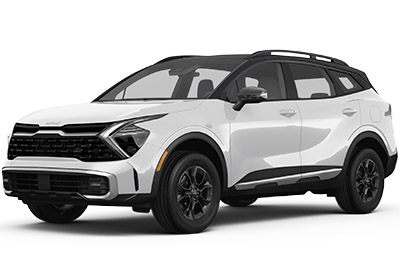

Дополнительная информация: Kia Sportage NQ5 2023-2026
Предохранители и реле kia sportage nq5 2023 2026: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
