Предохранители и реле Kia Soul EV 2020-2023
Схемы относятся к указанным годам и вариантам Kia Soul EV 2020-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Kia.
В этой статье рассматривается KIA Soul EV / e-Soul второго поколения, выпускавшийся с 2020 по 2023 год. Здесь представлены схемы блоков предохранителей для KIA Soul EV 2020, 2021, 2022 и 2023 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей KIA Soul EV / e-Soul 2020-2023
Содержание
Блок предохранителей в панели приборов
Блок предохранителей в панели приборов

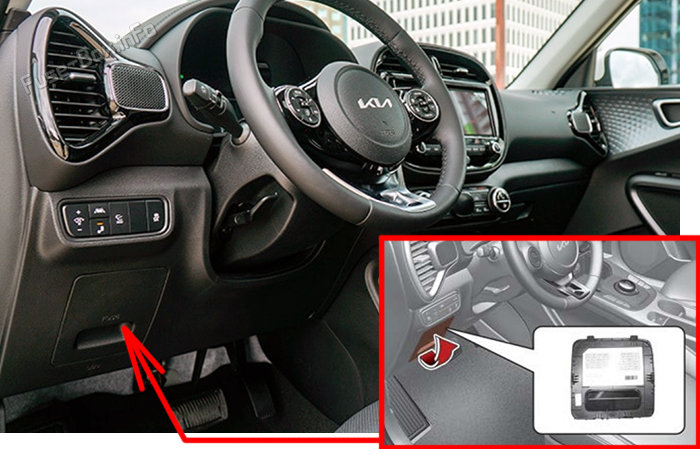

Расположение блока предохранителей
Откройте крышку блока предохранителей.

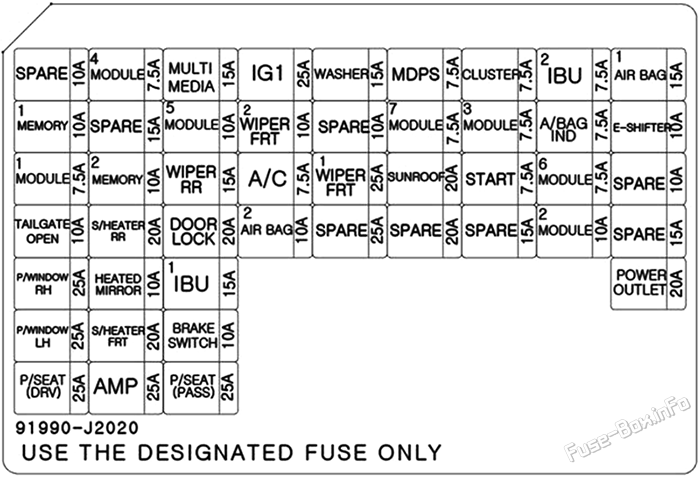

Схема блока предохранителей
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| POWER OUTLET | 20A | Спереди розетка питания |
| MODULE2 | 10A | А/Р блок перевалки (розетка питания Реле), звук, сзади USB Зарядное устройство, беспроводное зарядное устройство, усилитель звука, усилитель, усилитель, усилитель дальности для водителя/пассажираа, силовой привод с внешним зеркалом, головной блок А/В и Навигатора,IBU (Объединенная группа по контролю за деятельностью органов) |
| HEATED MIRROR | 10A | Водитель/пассажирская мощность наружные зеркала, модуль управления кондиционерами воздуха |
| IG1 | 25A | PCB Блок (предохранители -IEB2, IEB3) |
| AIRBAG1 | 15A | Захватщик датчика обнаружения,SRS (Дополнительная удерживающая система) |
| A/BAG IND | 7.5A | Блок приборов, модуль управления кондиционерами воздуха |
| IBU2 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| CLUSTER | 7.5A | HUD, Группа по инструментам |
| MDPS | 7.5A | MDPS (Руль двигателя) |
| MODULE3 | 7.5A | Остановить переключатель усилителя |
| MODULE4 | 7.5A | Многофункциональная камера,IBU (Объединенная группа по контролю за кузовом), Группа по оказанию помощи в предотвращении столкновений на этапе переднего столкновения, переключатель с помощью краш-парда, группа предупреждения об столкновениях слепых и слепых LH/RH, VESS (звуковая система двигателя) (вызыватель) |
| MODULE5 | 10A | Модуль управления сиденьями с передней вентиляцией, переключатель с помощью краш-парда, головной блок А/В и Навигационной системы, модуль управления подогревом переднего сиденья, модуль подогрева заднего сиденья, аудио, электрохромное зеркало |
| A/C | 7.5A | Модуль управления кондиционерами воздуха, |
| WIPER FRT1 | 25A | Передний Wiper Motor,PCB Блок (передняя проволочная (низкая) реленая) |
| WIPER RR | 15A | Задний вайпер мотор,ICM Удлинительный ящик (задний проволочный реле) |
| WASHER | 15A | Многофункциональное переключатель |
| MODULE6 | 7.5A | IBU (Объединенная группа по контролю за деятельностью органов) |
| MODULE7 | 7.5A | Модуль управления подогревом переднего/заднего сиденья, модуль управления подогревом переднего воздуха, подвесной блок E/R (W/S) LH реле) |
| E-SHIFTER | 10A | Переключатель консолей водителя, переключатель переключения (SBW) |
| WIPER FRT2 | 10A | Передний Wiper Motor,PCB Блок (передняя проволочная (низкая) реленая),IBU (Объединенная группа по контролю за деятельностью органов) |
| START | 7.5A | IBU (Объединенная группа по контролю за органами),EPCU |
| P/WINDOW LH | 25A | электростеклоподъёмник LH Реле, модуль " Окно энергии безопасности водителя " |
| P/WINDOW RH | 25A | электростеклоподъёмник RH Реле, модуль питания для обеспечения безопасности пассажиров |
| TAILGATE OPEN | 10A | Откройте ворота |
| SUNROOF | 20A | Мотор с подсветкой |
| AMP | 25A | Усилитель |
| S/HEATER FRT | 20A | Модуль управления подогревом переднего сиденья, модуль управления вентиляцией передних сидений |
| P/SEAT (DRV) | 25A | Водительский переключатель сиденья |
| P/SEAT (PASS) | 25A | переключатель электропривода сиденья пассажира |
| S/HEATER RR | 20A | Модуль управления подогревом заднего сиденья |
| DOOR LOCK | 20A | Замок/отблокировка двери,ICM Реленая коробка (T/Turn Onlock Relay) |
| BRAKE SWITCH | 10A | Остановить переключатель усилителя,IBU (Объединенная группа по контролю за деятельностью органов) |
| IBU1 | 15A | IBU (Объединенная группа по контролю за деятельностью органов) |
| AIR BAG2 | 10A | SRS (Дополнительная удерживающая система) |
| MODULE1 | 7.5A | Переключатель опасности, блок активной воздушной пашины, датчик дождя, соединитель данных |
| MEMORY1 | 10A | Тематический блок инструментов HUD |
| MEMORY2 | 10A | Модуль управления кондиционерами воздуха |
| MULTIMEDIA | 15A | Группа звука, A/V и навигации |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

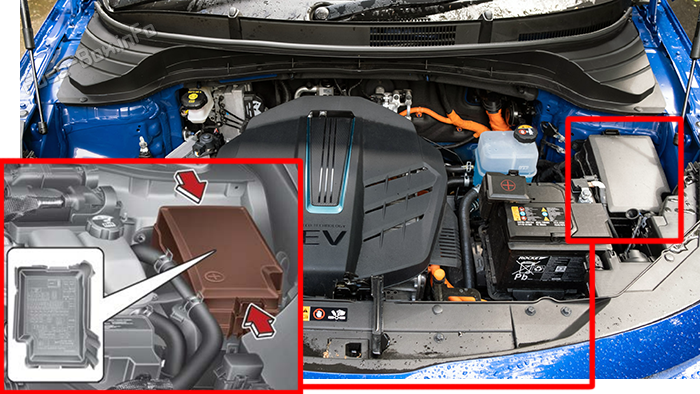

Расположение блока предохранителей
Нажмите на фиксатор и потяните крышку блока предохранителей вверх.

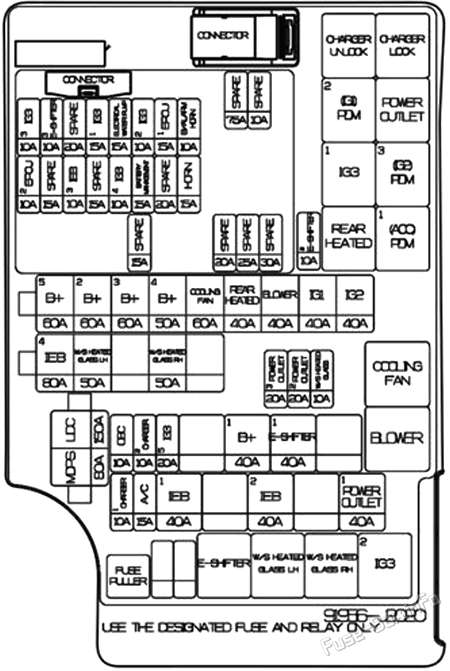

Схема блока предохранителей
| Название предохранителя | Амп | Охраняемый контур |
|---|---|---|
| LDC | 150A | предохранители:розетка питания 1, IEB1, IEB2, CHARGER1, кондиционер,EPCU |
| MDPS | 80A | MDPS (Руль двигателя) |
| B+5 | 60A | PCB Блок (основной реле, фюзеляж:BATTERY MANAGEMENT, HORN, EPCU1) |
| B+2 | 60A | ICU Сечение (в клетке) IPS (Модуль панели инструментов) IPS (Модуль панели инструментов) (1CH) |
| B+3 | 60A | ICU Сечение (в клетке) IPS (Модуль управления инструктивной панели) |
| B+4 | 50A | ICU Совпадающий блок (образец:TAIL GATE OPEN, SUNROOF, усилитель, Р/WINDOW LH, P/WINDOW RH, S/HEATER FRT, P/SEAT (PASS), P/SEAT (DRV)) |
| COOLING FAN | 60A | Реле вентилятора охлаждения |
| REAR HEATED | 40A | реле обогрева заднего стекла |
| BLOWER | 40A | Реле с помощью сдува |
| IG1 | 40A | PDM (IG1) #2 Реле,PDM (ACC) #1 реле |
| IG2 | 40A | PDM (IG2) #3 Реле |
| IEB4 | 80A | Комплексный модуль электронного управления тормозами (Мотор) |
| W/S HEATED GLASS LH | 50A | В/С Нагреваемое стекло LH Перезагрузить |
| W/S HEATED GLASS RH | 50A | В/С Нагреваемое стекло RH Перезагрузить |
| POWER OUTLET3 | 20A | Спереди USB Зарядное устройство |
| POWER OUTLET2 | 20A | Сзади розетка питания |
| OBC | 10A | OBC (зарядное устройство) |
| CHARGER2 | 10A | Замок замка, зарядный замок |
| IG3 5 | 20A | IG3 2 Реле,IG31 Перезагрузить |
| B+1 | 40A | Долговременная нагрузка на латч Реле,ICU Подраздел B lock (предохранители:DOOR LOCK, S/HEATER RR, BRAKE SWITCH, IBU (Объединенная группа контроля органов)1 AIR BAG2, MODULE1) |
| E-SHIFTER1 | 40A | Реле E-Shifter, Fuse: E-SHIFTER2 |
| CHARGER1 | 10A | Модуль зарядки двери,CCM Единица |
| A/C | 15A | Модуль управления кондиционерами воздуха |
| IEB1 | 40A | Многоцелевой контрольный соединитель, интегрированный модуль электронного управления тормозами |
| IEB2 | 40A | Комплексный модуль электронного управления тормозами |
| POWER OUTLET1 | 40A | реле розетки питания |
| E-SHIFTER2 | 10A | SCU, переключатель переключения (SBW) |
| HORN | 15A | Звуковой сигнала |
| EPCU1 | 15A | EPCU |
| IG3 2 | 10A | OBC (зарядное устройство) EPCU, Компрессор электронного кондиционера воздуха |
| BATTERY MANAGEMENT | 15A | BMU |
| ELECTRICAL WATER PUMP | 15A | Электронный Wat er Насос (насос) BMS, ER) |
| IG3 4 | 10A | Модуль зарядки, активированный блок воздушного пачка,ICU Сечение (в клетке) IPS (Модуль управления инструктивной панели), блок приборов, зарядка, усилитель, аудио, A/V и головная группа навигации |
| IG31 | 15A | А/Р блок перевалки (IG3 2 Реле,IG31 реле) |
| IEB3 | 10A | Многоцелевой контрольный соединитель, соединитель данных, интегрированный модуль электронного управления тормозами |
| E-SHIFTER3 | 10A | SCU |
| IG3 3 | 10A | 3Way Контрольный клапан охлаждения LH/RH, блок предохранителей (охлаждающий вентилятор, реле с заливом), модуль управления кондиционерами воздуха,CCM Единица, кондиционирование воздуха PTC Теплоприбор |
| IEB2 | 10A | EPCU |
