Предохранители и реле KIA Sportage (SL, 2011-2016)

Схемы относятся к указанным годам и вариантам KIA Sportage (SL, 2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.

Схема предохранителей KIA Sportage 2011-2016

Предохранители прикуривателя (розетки) в KIA Sportage расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА 2» (задняя розетка, передняя левая розетка, передний прикуриватель), «РОЗЕТКА 1» (передняя правая розетка)).

Оглавление

Расположение блока предохранителей

Приборная доска

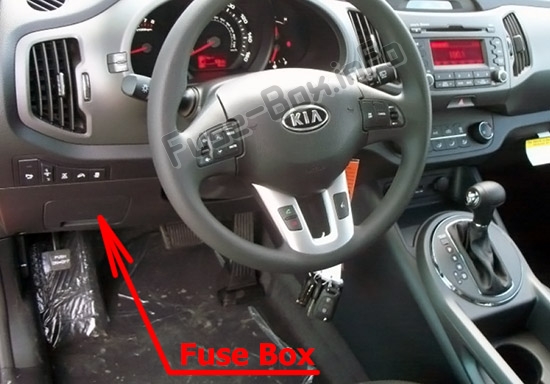

Блок предохранителей находится за крышкой на панели приборов со стороны водителя. Приборная доска

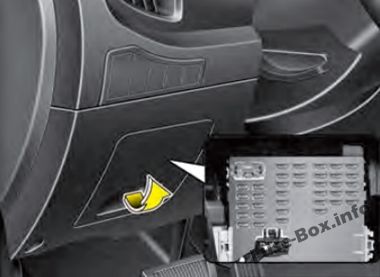

Автомобили с левым рулем
Приборная доска

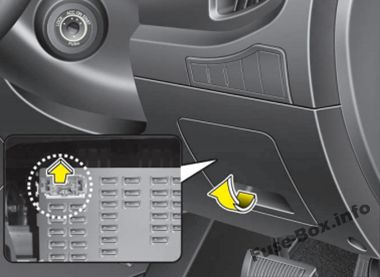

Автомобили с правым рулем
Приборная доска

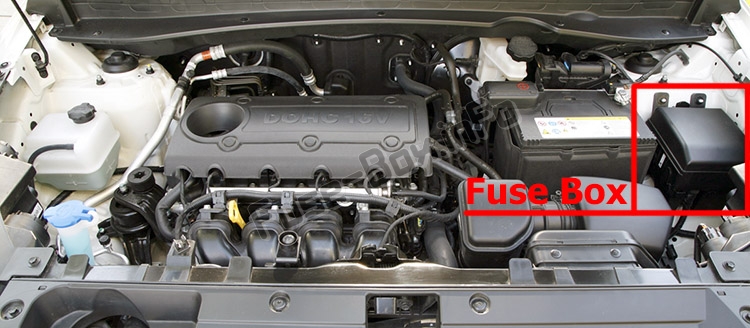

Моторного отсека

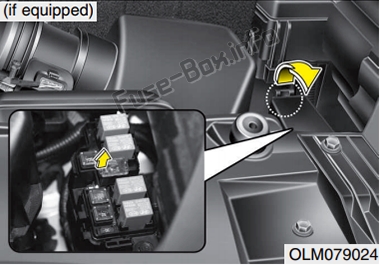

Дополнительный блок предохранителей (при наличии)
Он находится рядом с главным блоком предохранителей. Моторного отсека

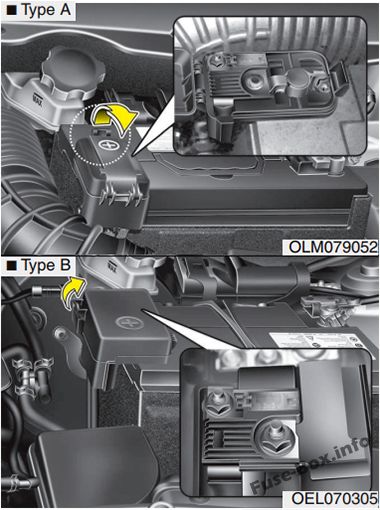

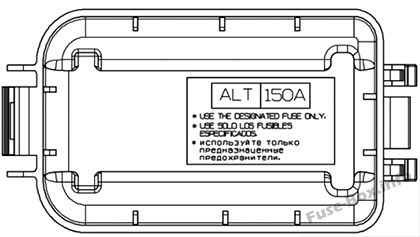

Главный предохранитель
Моторного отсека

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Схемы блока предохранителей

2011, 2012, 2013, 2014, 2015

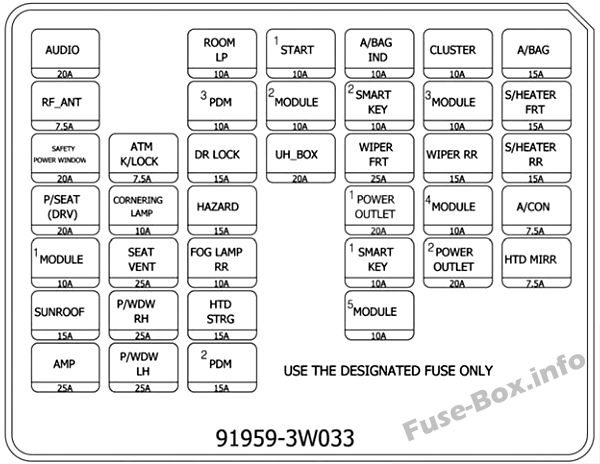

Приборная доска

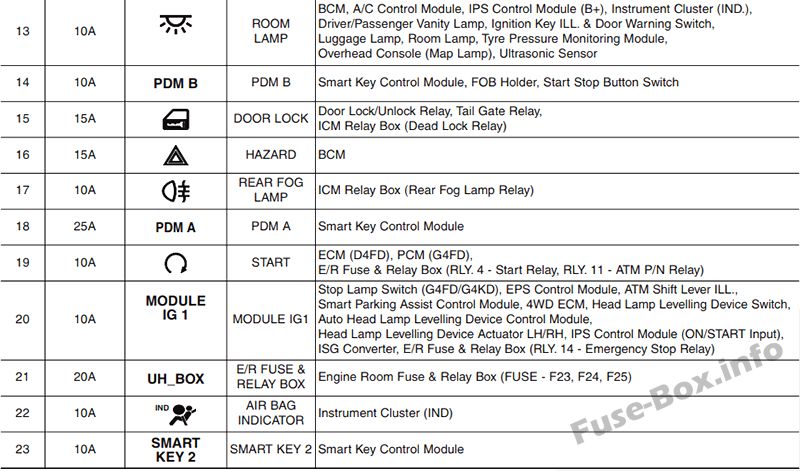

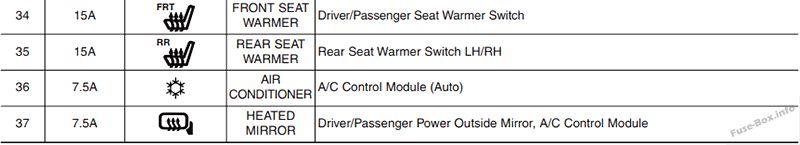

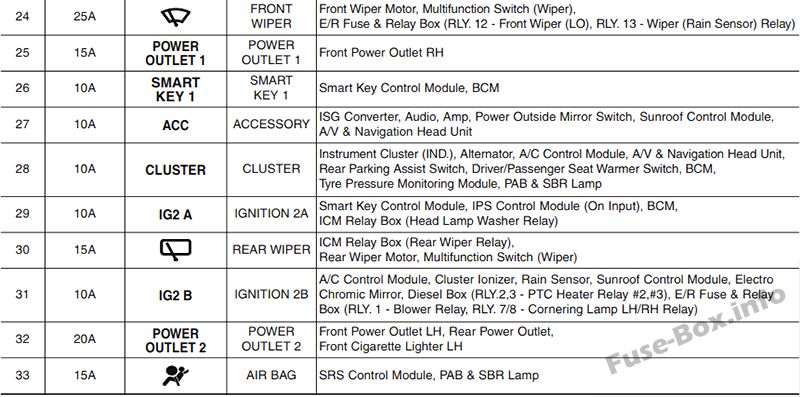

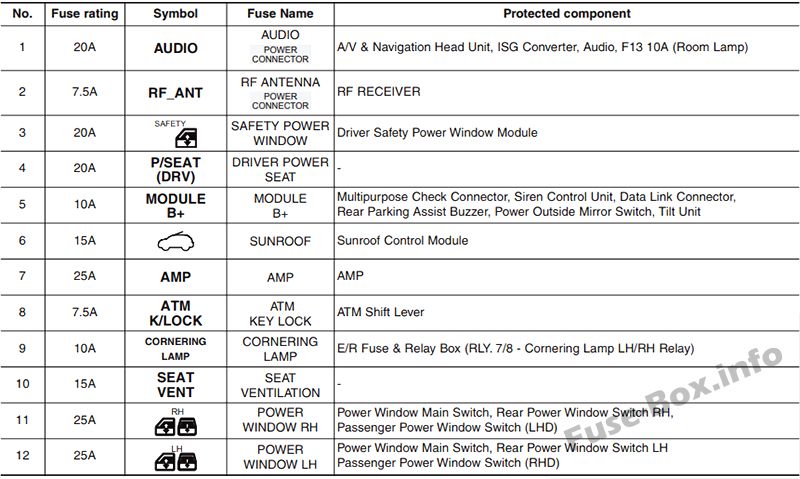

Назначение предохранителей в панели приборов (2011-2015 гг.)

Name	Номинал, Ампер	Защищенный компонент
РАЗЪЕМ ПИТАНИЯ (АУДИО)	20A	Аудио
РАЗЪЕМ ПИТАНИЯ (RFANT)	7.5A	РЧ-приемник
СУМКА	15A	Модуль управления SRS, датчик присутствия пассажира, контрольная лампа и лампа SBR
НАГРЕВАТЕЛЬ ПЕРЕД.	15A	Переключатель подогрева сиденья водителя/пассажира
S/НАГРЕВАТЕЛЬ ЗАДН.	15A	Обогреватель заднего сиденья, левый/правый
А/КОН	7.5A	Модуль управления кондиционером (авто)
ГТД ЗЕРКАЛО	7.5A	Модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира
КЛАСТЕР	10A	Переключатель обогрева сиденья водителя/пассажира, модуль управления CCS водителя, комбинация приборов, модуль контроля давления в шинах, аудиосистема, генератор переменного тока, BCM, модуль управления кондиционером, контрольная лампа и лампа SBR
ИГ2 А	10A	BCM, модуль управления смарт-ключом, модуль управления IPS (IG2)
СТЕКЛООЧИСТИТЕЛЬ ЗАДН.	15A	Электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель), блок реле ICM (реле заднего стеклоочистителя)
ИГ2 Б	10A	Кластерный ионизатор, модуль управления кондиционером, датчик дождя, электродвигатель люка, электрохромное зеркало, блок предохранителей и реле E/R (реле вентилятора)
РОЗЕТКА 2	20A	Задняя розетка, передняя левая розетка, передний прикуриватель
A/СУМКА ИНД.	10A	Комбинация приборов (A/Bag IND.)
УМНЫЙ КЛЮЧ 2	10A	Модуль управления смарт-ключом
СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДН.	25A	Электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель), блок предохранителей и реле E/R (реле переднего стеклоочистителя (низкого уровня), реле стеклоочистителя (датчика дождя))
РОЗЕТКА 1	15A	Передняя розетка, правая
УМНЫЙ КЛЮЧ 1	10A	BCM, модуль управления смарт-ключом
ACC	10A	Аудиосистема, усилитель, модуль управления люком, переключатель наружного зеркала заднего вида с электроприводом
НАЧАЛО	10A	Реле охранной сигнализации (с охранной сигнализацией), блок предохранителей и реле E/R (пусковое реле: без охранной сигнализации и смарт-ключа), модуль управления смарт-ключом (без охранной сигнализации и со смарт-ключом)
МОДУЛЬ IG1	10A	Модуль управления EPS, рычаг переключения передач ATM ILL., 4WD ECM, выключатель стоп-сигналов, модуль управления IPS (IG1)
УХБОКС	20A	Блок предохранителей и реле E/R (ЭБУ 2 7,5 А, ABS 7,5 А, TCU 2 7,5 А)
КОМНАТА LP	10A	BCM, лампа карты, лампа салона, лампа туалетного столика водителя/пассажира, электрохромное зеркало, лампа багажного отделения, ключ зажигания ILL. & Датчик двери, модуль контроля давления в шинах, комбинация приборов (MCU, IND.), модуль управления кондиционером, модуль управления IPS (B+)
ДПМ Б	10A	Кнопочный переключатель «Пуск/Стоп», модуль управления смарт-ключом
ДР ЛОК	15A	Реле дверного замка, реле разблокировки двери, реле задней двери, блок реле ICM (двухоборотное реле разблокировки)
ОПАСНОСТЬ	15A	BCM
ВОГ НД РР	10A	(Не используется)
ДПМ А	25A	Модуль управления смарт-ключом
банкомат K/LOCK	7.5A	Рычаг переключения передач банкомата, соленоид ключа
УГЛОВАЯ ЛАМПА	10A	(Не используется)
ВЕНТИЛЯЦИОННОЕ СИДЕНЬЕ	15A	Подогрев сиденья водителя CCS
П/ВДВ правый	25A	Главный переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира, переключатель электрического стеклоподъемника заднего правого сиденья
P/WDW левый	25A	Левый задний переключатель стеклоподъемника, главный переключатель стеклоподъемника
БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОЕ ОКНО	20A	Модуль стеклоподъемника безопасности водителя
П/СИДЕНЬЕ(ДРВ)	20A	Ручной переключатель сиденья водителя
МОДУЛЬ Б+	10A	Универсальный разъем проверки, разъем канала передачи данных, переключатель CCS водителя, задний зуммер системы помощи при парковке
ЛЮК	15A	Электродвигатель люка, модуль управления люком
AMP	25A	Amp
HTD_STRG	15A	Рулевое колесо с подогревом

Моторного отсека

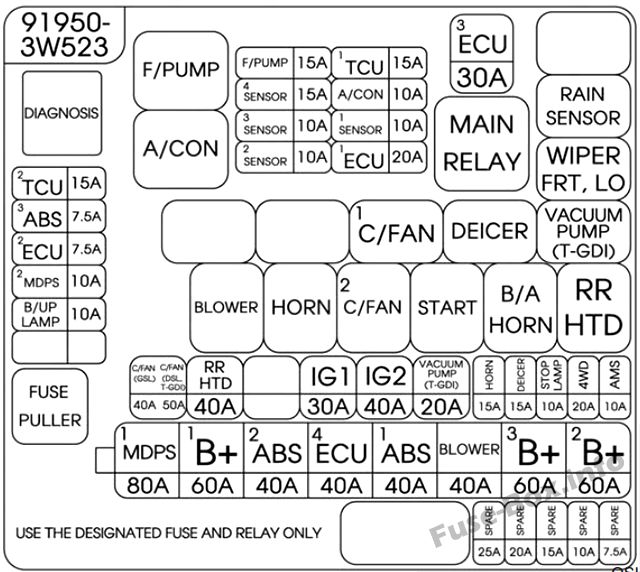

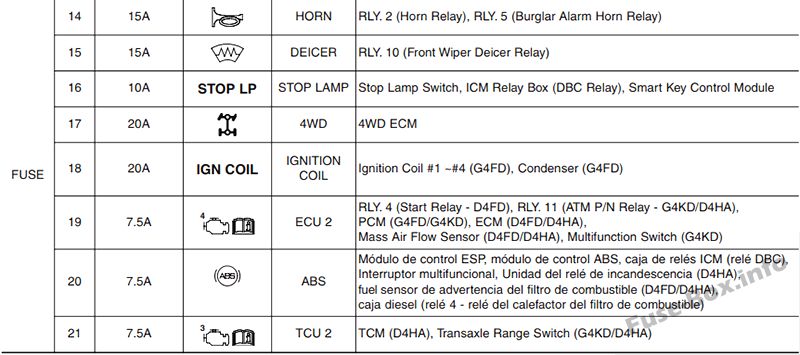

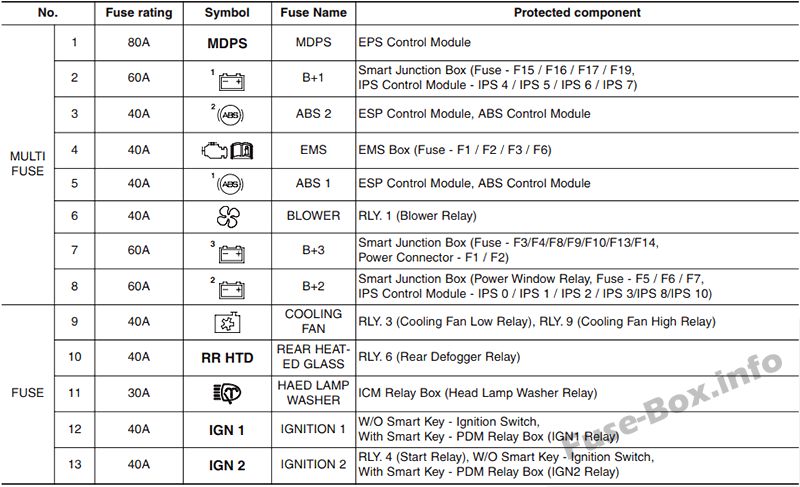

Назначение предохранителей в моторном отсеке (2011-2015 гг.)

Name	Номинал, Ампер	Защищенный компонент
МУЛЬТИ ПРЕДОХРАНИТЕЛИ:
MDPS	80A	Модуль управления EPS
B+1	60A	Распределительная коробка I/P (ДПМ А 25A, ДР ЛОК 15A, ОПАСНОСТЬ 15A, IPS 4-7)
АБС 2	40A	Модуль ESC
EMS	40A	Блок EMS (ТКУ 1 15A, ECU 30A, А/КОН 10A, F/НАСОС 15A)
АБС 1	40A	Модуль ESC
ВОЗДУХОДУВКА	40A	Реле вентилятора
B+3	60A	Распределительная коробка I/P (П/СИДЕНЬЕ(ДРВ) 20A, БЕЗОПАСНОСТЬ ЭЛЕКТРИЧЕСКОГО ОКНА 20A, ДПМ Б 10A, банкомат K/LOCK 7,5A, ВЕНТИЛЯЦИОННОЕ СИДЕНЬЕ 15A, разъем питания (AUDIO 20A, RF ANT 7,5A), КОМНАТА LP 10A)
B+2	60A	Распределительная коробка I/P (реле стеклоподъемника, ЛЮК 15A, AMP 25A, МОДУЛЬ B+ 10A, IPS 0-3, IPS 8-10)
ПРЕДОХРАНИТЕЛИ:
C/FAN (двигатель MPI)	40A	Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень)
C/FAN (двигатель T-GDI)	50A	Реле вентилятора охлаждения (высокий уровень), реле вентилятора охлаждения (низкий уровень)
RR HTD	40A	Реле заднего обогревателя
IG 1	30A	Блок реле PDM (реле IGN1/ACC: со смарт-ключом), замок зажигания (без смарт-ключа)
IG 2	40A	Блок реле PDM (реле IGN2: со смарт-ключом), замок зажигания (без смарт-ключа)
HORN	15A	Реле звукового сигнала
ДЕИЛЬЕР	15A	Реле антиобледенителя переднего стеклоочистителя
СТОП ЛП	10A	Выключатель стоп-сигнала, модуль управления смарт-ключом, блок реле ICM (реле DBC)
4WD	20A	ЭБУ полного привода
AMS	10A	Датчик батареи
TCU 2 (двигатель MPI)	7.5A	Переключатель диапазонов коробки передач
TCU 2 (двигатель T-GDI)	7.5A	Переключатель диапазонов коробки передач, вакуумный переключатель, реле вакуумного насоса
ABS	7.5A	Модуль ESC, блок реле ICM (реле DBC), мультипереключатель
ЭБУ 2	7.5A	Реле ATM P/N, PCM, многофункциональный переключатель (дистанционное управление)
V_PUMP (двигатель T-GDI)	20A	Реле вакуумного насоса

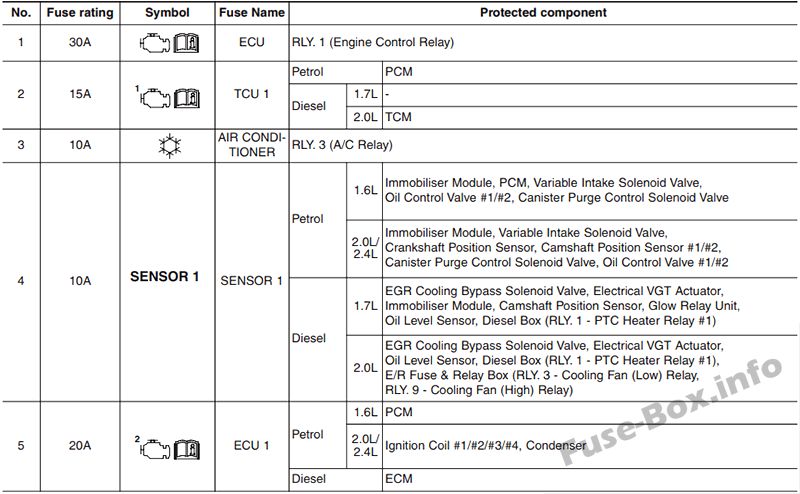

Главный блок предохранителей моторного отсека (EMS Box) (2011-2015)

Name	Номинал, Ампер	Защищенный компонент
F/НАСОС	15A	Реле топливного насоса
ДАТЧИК 4	15A	Реле топливного насоса, PCM, кислородный датчик (верхний)/(нижний), блок предохранителей и реле E/R (реле охлаждающего вентилятора (высокий)/(низкий))
ДАТЧИК 3	10A	Реле А/КОН, форсунки №1~№4
ДАТЧИК 2	10A	(Не используется)
ТКУ 1	15A	PCM
А/КОН	10A	Реле А/КОН
ДАТЧИК 1 (двигатель MPI)	10A	Модуль иммобилайзера, датчик положения коленчатого вала, датчик положения распределительного вала № 1/№ 2, клапан управления маслом № 1/№ 2, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера
ДАТЧИК 1 (двигатель T-GDI)	10A	Модуль иммобилайзера, датчик положения коленчатого вала, датчик положения распределительного вала №1/№2, масляный регулирующий клапан №1/№2, электромагнитный клапан управления продувкой адсорбера, электромагнитный клапан регулируемого впуска, клапан закрытия адсорбера, RCV
ЭБУ 1	20A	Катушка зажигания №1~№4, конденсатор
ECU	30A	Реле управления двигателем
