Предохранители и реле KIA Sportage (JE/KM, 2004-2010)
Схемы относятся к указанным годам и вариантам KIA Sportage (JE/KM, 2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Sportage 2004-2010
Предохранители прикуривателя (розетки) в KIA Sportage расположены в блоке предохранителей панели приборов (см. предохранители «P/ВЫПУСК.RR» (розетка сзади), «P/ВЫПУСК.ПЕР.» (розетка спереди) и «C/зажигалка» (прикуриватель)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

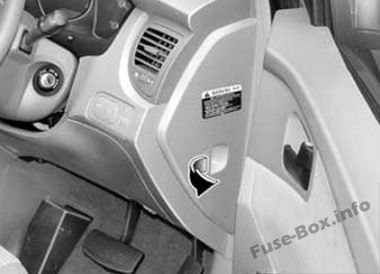

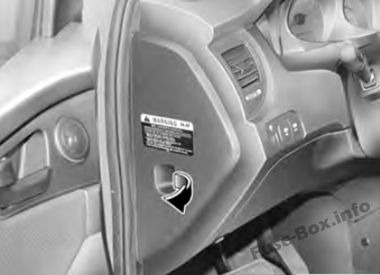

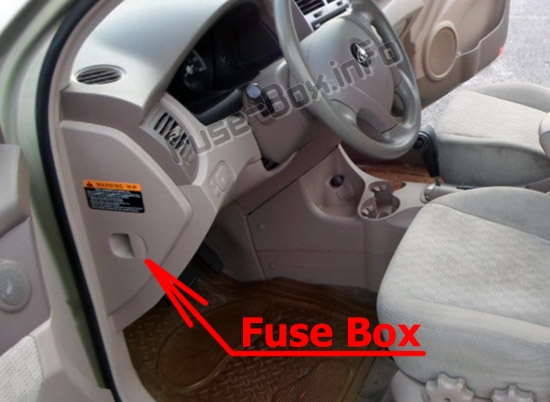

Блок предохранителей находится за крышкой на панели приборов со стороны водителя.
Автомобили с левым рулем
Автомобили с правым рулем

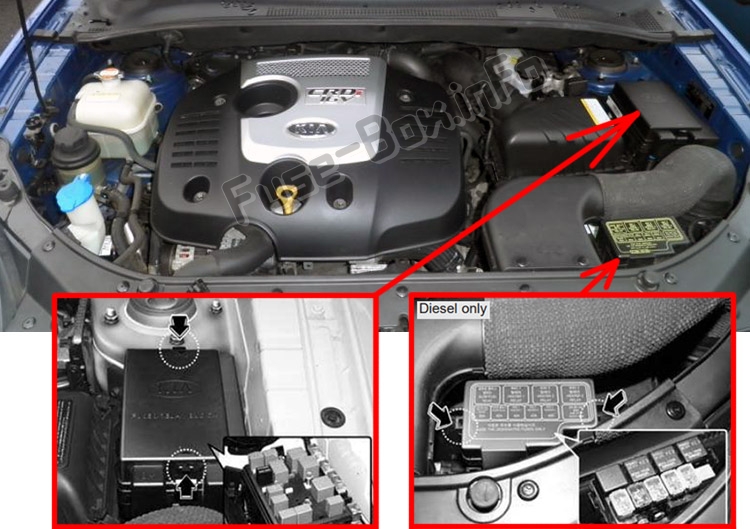

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
Приборная доска

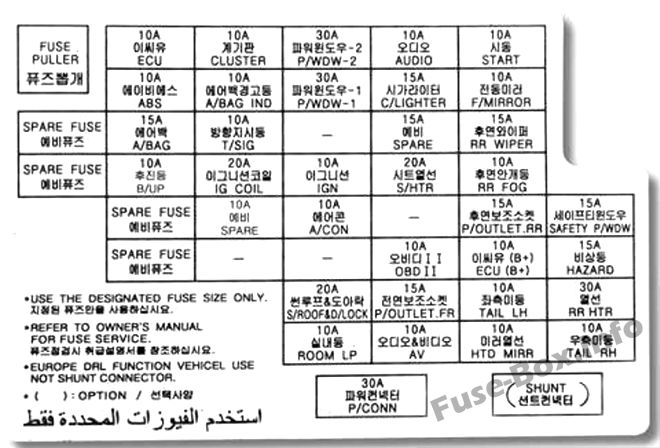

Автомобили с левым рулем

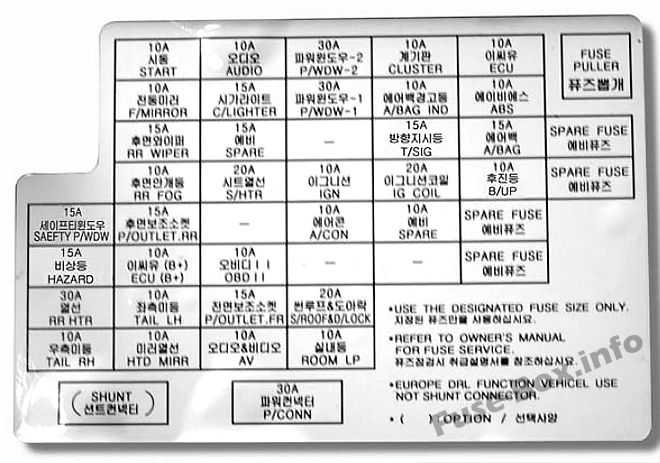

Автомобили с правым рулем
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ХВОСТ ПРАВЫЙ | 10A | Задний фонарь (справа) |
| РР ХТР | 30A | Задний антиобледенитель |
| ОПАСНОСТЬ | 15A | Световой сигнал опасности |
| БЕЗОПАСНОСТЬ P/WDW | 15A | Безопасное электрическое окно |
| ГТД ЗЕРКАЛО | 10A | Обогрев наружных зеркал заднего вида |
| ХВОСТ ЛЕВЫЙ | 10A | Задний фонарь (левый) |
| ЭБУ (В+) | 10A | ТКУ, Иммобилайзер |
| P/ВЫПУСК.RR | 15A | Розетка (сзади) |
| РР противотуманные фары | 10A | Задний противотуманный фонарь |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15A | Задний стеклоочиститель |
| Ф/ЗЕРКАЛО | 10A | Складывание наружного зеркала заднего вида |
| НАЧАЛО | 10A | Выключатель замка/блокировки зажигания, Противоугонная система |
| AV | 10A | Аудио |
| P/ВЫПУСК.ПЕР. | 15A | Розетка (спереди) |
| БД II | 10A | БД II, Диагностика |
| S/HTR | 20A | Подогрев сиденья |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| C/зажигалка | 15A | Зажигалка |
| АУДИО | 10A | ETACS, Аудио, Дверной замок, Зеркало с электроприводом с дистанционным управлением |
| КОМНАТА LP | 10A | Комбинация приборов, ETACS, кондиционер, часы, комнатная лампа |
| S/КРЫША И D/БЛОКИРОВКА | 20A | Люк, Дверной замок |
| А/КОН | 10A | Кондиционер |
| IGN | 10A | Подогреватель топливного фильтра, AQS, фара |
| П/ВДВ-1 | 30A | Электростеклоподъемник (слева) |
| П/ВДВ-2 | 30A | Электростеклоподъемник (справа) |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ИС КАТУШКА | 20A | Катушка зажигания |
| T/SIG | 15A | Световой сигнал поворота |
| A/СУМКА ИНД. | 10A | Кластер |
| КЛАСТЕР | 10A | Кластер |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 10A | Запасной предохранитель |
| B/UP | 10A | Резервный свет |
| СУМКА | 15A | Воздушная подушка |
| ABS | 10A | Антиблокировочная тормозная система |
| ECU | 10A | TCS, ESP, иммобилайзер |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 30A | Запасной предохранитель |
| ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ | 20A | Запасной предохранитель |
| P/CONN | 30A | Предохранитель разъема питания |
| ШУНТНОЕ СОЕДИНЕНИЕ | - | Шунтирующий соединитель |

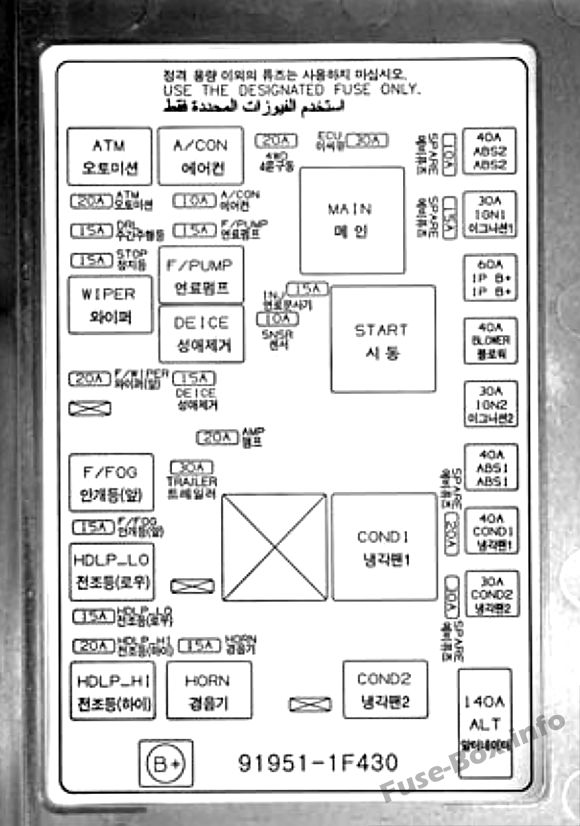

Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| А/КОН | - | Реле кондиционера |
| ATM | - | Реле управления автоматической коробкой передач |
| УСЛОВИЕ2 | - | Конденсаторное (низкое) реле |
| DEICE | - | Реле дефростера |
| Ф/туман | - | Реле передних противотуманных фар |
| F/НАСОС | - | Реле топливного насоса |
| HDLP ПРИВЕТ | - | Реле фар (дальний свет) |
| HDLP LO | - | Реле фар (ближнего света) |
| HORN | - | Реле звукового сигнала |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | - | Реле стеклоочистителя |
| УСЛОВИЕ1 | - | Конденсаторное (высокое) реле |
| MAIN | - | Главное реле |
| НАЧАЛО | - | Реле пускового двигателя |
| УСЛОВИЕ1 | 40A | Конденсатор (высокий) |
| УСЛОВИЕ2 | 30A | Конденсатор (низкий) |
| IGN1 | 30A | Замок зажигания |
| IGN2 | 30A | Запустить двигатель |
| ABS1 | 40A | АБС, ЕСП |
| ABS2 | 40A | АБС, ЕСП |
| ИП В+ | 60A | В панели В+ |
| ВОЗДУХОДУВКА | 40A | воздуходувка |
| ALT | 120А (2,0 л бензин) 140А (2,7 л бензин, 2,0 л дизель) | Генератор |
| А/КОН | 10A | Кондиционер |
| SNSR | 10A | Датчики |
| DEICE | 15A | Дефростер |
| DRL | 15A | Дневной ходовой свет |
| Ф/туман | 15A | Передняя противотуманная фара |
| F/НАСОС | 15A | Топливный насос |
| F/СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель |
| HDLP ПРИВЕТ | 20A | Фара (высокая) |
| HDLP LO | 15A | Фара (низкая) |
| HORN | 15A | Horn |
| INJ | 15A | Инжектор |
| STOP | 15A | Стоп-сигнал |
| 4WD | 20A | 4WD ЭБУ |
| AMP | 20A | Усилитель |
| ATM | 20A | Автоматическое управление коробкой передач |
| ECU | 30A | Блок управления двигателем |
| ЗАПАСНОЙ | 10A | Запасной предохранитель |
| ЗАПАСНОЙ | 15A | Запасной предохранитель |
| ЗАПАСНОЙ | 20A | Запасной предохранитель |
| ЗАПАСНОЙ | 30A | Запасной предохранитель |

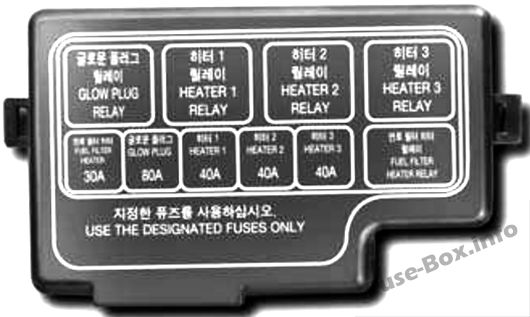

Дополнительная панель в моторном отсеке (только дизель)
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| РЕЛЕ СВЕЧИ ЗАКАЛА | - | Реле свечи накаливания |
| РЕЛЕ ОБОГРЕВАТЕЛЯ 1 | - | Реле нагревателя PTC 1 |
| РЕЛЕ НАГРЕВАТЕЛЬ2 | - | Реле нагревателя PTC 2 |
| РЕЛЕ НАГРЕВАТЕЛЬ3 | - | Реле нагревателя PTC 3 |
| РЕЛЕ ПОДОГРЕВА ТОПЛИВНОГО ФИЛЬТРА | - | Реле подогрева топливного фильтра |
| ПОДОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА | 30A | Подогреватель топливного фильтра |
| СВЕЧА НАКАЛИВАНИЯ | 80A | Свеча накаливания |
| НАГРЕВАТЕЛЬ 1 | 40A | PTC-нагреватель 1 |
| НАГРЕВАТЕЛЬ2 | 40A | PTC-нагреватель 2 |
| НАГРЕВАТЕЛЬ3 | 40A | PTC-нагреватель 3 |
