Предохранители и реле KIA Spectra (2005-2009)
Схемы относятся к указанным годам и вариантам KIA Spectra (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Spectra 2005-2009 гг.
Предохранители прикуривателя (розетки) в KIA Spectra расположены в блоке предохранителей панели приборов (см. предохранители «C/зажигалка» (прикуриватель) и «ACC/PWR» (аксессуар/розетка питания)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

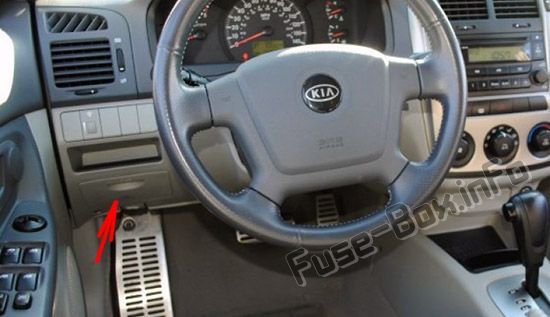

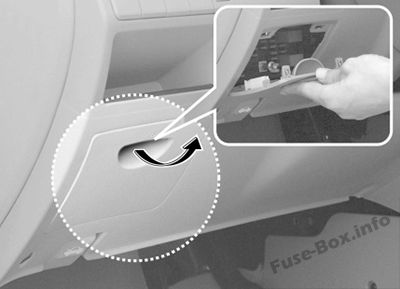

Приборная доска

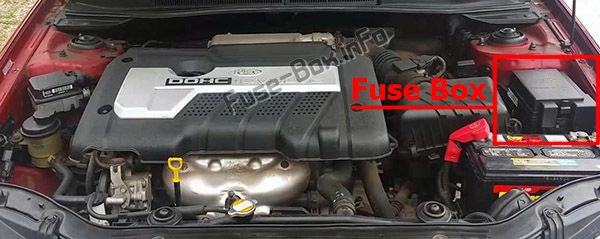

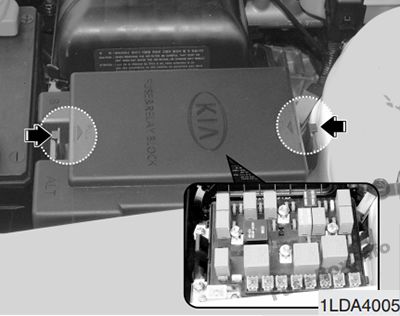

Моторного отсека
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей

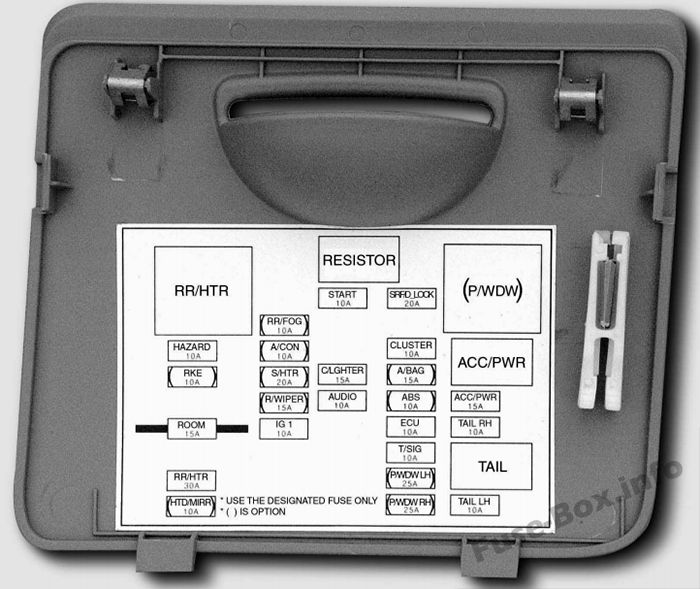

Приборная доска
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| НАЧАЛО | 10A | Запустить двигатель |
| SRF/D_LOCK | 20A | Люк, Дверной замок |
| РР противотуманные фары | 10A | Задний противотуманный фонарь |
| ОПАСНОСТЬ | 10A | Мигалка, предупреждающая об опасности |
| А/КОН | 10A | Кондиционер |
| КЛАСТЕР | 10A | Кластер |
| RKE | 10A | Удаленный вход без ключа |
| S/HTR | 20A | Подогрев сиденья |
| C/зажигалка | 15A | Зажигалка |
| СУМКА | 15A | Воздушная подушка |
| Р/ДВИГАТЕЛЬ | 15A | Задний стеклоочиститель |
| АУДИО | 10A | Аудио |
| ABS | 10A | Антиблокировочная тормозная система |
| ACC/PWR | 15A | Аксессуар / розетка |
| ROOM | 15A | Комнатная лампа |
| IGN | 10A | Зажигание |
| ECU | 10A | Блок управления двигателем |
| ХВОСТ ПРАВЫЙ | 10A | Задний фонарь (справа) |
| T/SIG | 10A | Световой сигнал поворота |
| RR/HTR | 30A | Обогрев заднего стекла |
| П/ВДВ левый | 25A | Электростеклоподъемник (слева) |
| HTD/MIRR | 10A | Обогрев наружного зеркала заднего вида |
| П/ВДВ правый | 25A | Электростеклоподъемник (справа) |
| ХВОСТ ЛЕВЫЙ | 10A | Задний фонарь (левый) |
| RR/HTR | Реле обогревателя заднего стекла | |
| РЕЗИСТОР | Резистор | |
| П/ВДВ | Реле стеклоподъемника | |
| ACC/PWR | Аксессуар / Реле розетки | |
| TAIL | Реле задних фонарей |

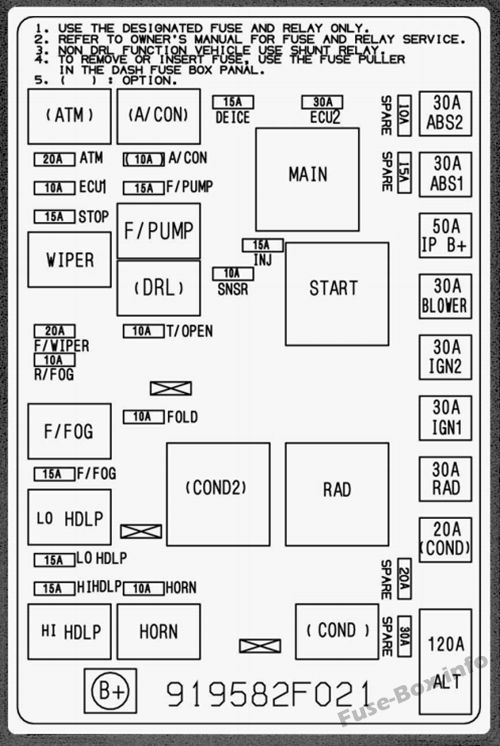

Моторного отсека
| Описание | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| ATM | 20A | Автоматическое управление коробкой передач |
| ECU1 | 10A | Блок управления двигателем |
| STOP | 15A | Стоп-сигнал |
| F/СТЕКЛООЧИСТИТЕЛЬ | 20A | Передний стеклоочиститель |
| Р/туман | 10A | Задний противотуманный фонарь |
| Ф/туман | 15A | Передняя противотуманная фара |
| ЛО HDLP | 15A | Фара (низкая) |
| Привет HDLP | 15A | Фара (высокая) |
| А/КОН | 10A | Кондиционер |
| F/НАСОС | 15A | Топливный насос |
| Т/ОТКРЫТЬ | 10A | Открыватель крышки багажника |
| FOLD | 10A | Складывание наружного зеркала заднего вида |
| HORN | 10A | Horn |
| DEICE | 15A | антиобледенитель |
| INJ | 15A | Инъекция |
| SNSR | 10A | Датчик О2 |
| ECU2 | 30A | Блок управления двигателем |
| ЗАПАСНОЙ | 10A | запасной предохранитель |
| ЗАПАСНОЙ | 15A | запасной предохранитель |
| ЗАПАСНОЙ | 20A | запасной предохранитель |
| ЗАПАСНОЙ | 30A | запасной предохранитель |
| ABS2 | 30A | Антиблокировочная тормозная система |
| ABS1 | 30A | Антиблокировочная тормозная система |
| ИП В+ | 50A | В панели В+ |
| ВОЗДУХОДУВКА | 30A | воздуходувка |
| IGN2 | 30A | Зажигание |
| IGN1 | 30A | Зажигание |
| RAD | 30A | Вентилятор радиатора |
| COND | 20A | Вентилятор конденсатора |
| ALT | 120A | Генератор |
| ATM | Реле управления автоматической коробкой передач | |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Реле стеклоочистителя | |
| Ф/туман | Реле передних противотуманных фар | |
| ЛО HDLP | Реле фар (ближний свет) | |
| Привет HDLP | Реле фар (высокое) | |
| А/КОН | Реле кондиционера | |
| F/НАСОС | Топливный насос | |
| DRL | Реле дневных ходовых огней | |
| УСЛОВИЕ2 | Реле вентилятора конденсатора | |
| HORN | Реле звукового сигнала | |
| MAIN | Главное реле | |
| НАЧАЛО | Реле пускового двигателя | |
| RAD | Реле вентилятора радиатора | |
| COND | Реле вентилятора конденсатора |
