Предохранители и реле KIA Spectra / Sephia (2001-2004)
Схемы относятся к указанным годам и вариантам KIA Spectra / Sephia (2001-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Схема предохранителей KIA Spectra/Sephia 2001-2004 гг.
Предохранитель прикуривателя (розетки) в KIA Spectra (Sephia) находится в блоке предохранителей панели приборов (см. предохранитель «Прикуриватель»).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

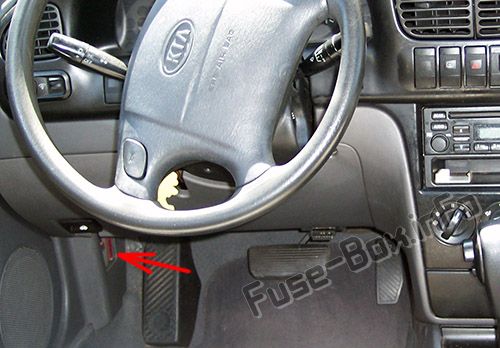

Приборная доска
Блок предохранителей расположен в кик-панели со стороны водителя.

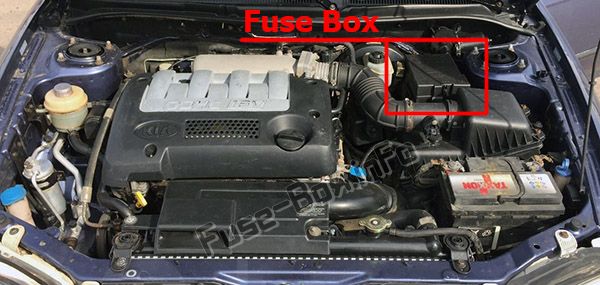

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

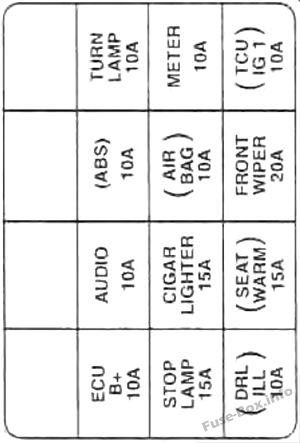

Приборная доска
| ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|
| ЭБУ В+ | 10 A | ECU, ECAT, блокировка переключения передач, разъем канала передачи данных, контрольный разъем |
| АУДИО | 10 A | Аудио, Авто часы, ETWIS |
| ABS | 10 A | ABS |
| ПОВОРОТНАЯ ЛАМПА | 10 A | трун лампа |
| СТОП-СИГНАЛ | 10 A | Стоп-сигнал |
| ЗАЖИГАЛКА | 15 A | Зажигалка |
| ВОЗДУШНАЯ ПОДУШКА | 10 A | Воздушная подушка |
| МЕТР | 10 A | Счетчик, ингибитор S/W, датчик скорости. Фонарь заднего хода, ETWIS |
| ДРЛ ИЛЛ | 10A | Дневной ходовой свет, подсветка замка зажигания |
| ПОДОГРЕВ СИДЕНЬЯ | 15 A | Подогрев сиденья |
| ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 20 A | Передний стеклоочиститель и омыватель |
| ТКУ ИГ 1 | 10 A | ЭКАТ, ДХО |

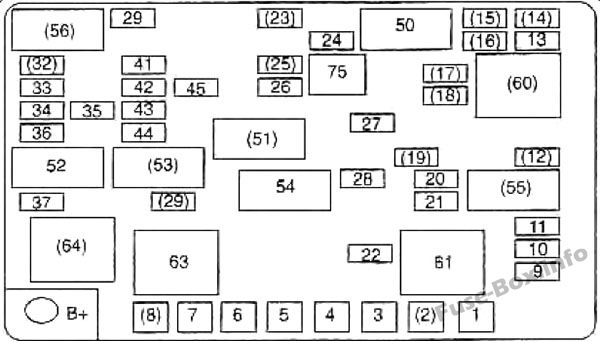

Моторного отсека
| ОПИСАНИЕ | Номинал, Ампер | Защищаемая цепь |
|---|---|---|
| 1. ЗАЖИГАНИЕ 1 | 20 A | Зажигание S/W (IG1. ACC) |
| 2. АБС | 30 A | ABS |
| 3. ТНС | 30 A | реле ТНС |
| 4. ИГН 2 | 30 A | Зажигание S/W (IG2. ST) |
| 5. СТАРТЕР | 20 A | Стартер |
| 6. БТН | 30 A | Останавливаться. ЭБУ B+предохранитель |
| 7. ОХЛАЖДЕНИЕ | 30 A | Охлаждающий вентилятор |
| 8. КОН/ВЕНТИЛЯТОР | 20 A | Вентилятор конденсатора |
| 9. СТАРТЕР | 10 A | Стартер. ЭБУ, ECAT Круиз-контроль |
| 10. ВОЗДУХОДУВКА | 30 A | Реле вентилятора |
| 11. СР/АКК | 10 A | Впускной SW. AQS, ДХО Круиз-контроль |
| 12. ДВУ | 10 A | Устройство регулировки фар |
| 13. ОПАСНОСТЬ | 15 A | Аварийный выключатель |
| 14. Д/БЛОКИРОВКА | 25 A | Замок. Электростеклоподъемник |
| 15. АБС | 30 A | ABS |
| 16. С/КРЫША | 15 A | Люк на крыше |
| 17. П/ВИН ПРАВ. | 25 A | Стеклоподъемник правый |
| 18. П/ВИН Л.С. | 25 A | Стеклоподъемник левый |
| 19. ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 A | Задний дворник и Wtesher |
| 20. КОМНАТА | 10 A | Комнатная лампа. ЭТВИС. Аудио. Авто часы |
| 21. ГОЛОВА | 25 A | Генератор фар |
| 22. ИСТОРИЧЕСКАЯ КАТУШКА | 15 A | Катушка IG ЭБУ. Разъем канала передачи данных Проверьте разъем |
| 23. | - | - |
| 24. ФРТ ПТГ | 10 A | передние противотуманки иамо |
| 25. БЫК СЕН Д | 10 A | Датчик О2 вниз |
| 26. БЫК СЕН У | 10 A | Датчик O2 вверх |
| 27. ТОПЛИВНЫЙ НАСОС | 10 A | Топливный насос |
| 28. ИНЖЕКТОР | 10 A | Инжектор. ЭБУ, реле топливного насоса |
| 29. АйКон | 10 A | Реле A/CON (магнитный голландский) |
| 30. ХТД МИР | 10 A | Обогрев зеркала заднего вида OutS'de |
| 31. ДХО | 10 A | Дневной ходовой свет |
| 32. РР ВОГ | 10 A | Задний противотуманный фонарь |
| 33. | - | - |
| 34. ХВОСТ ПРАВЫЙ | 10 A | ЭБУ. Правый габаритный фонарь. Задний фонарь правый. Лицензионный свет |
| 35. ХВОСТ ЛЕВЫЙ | 10 A | Левый габаритный фонарь, левый задний фонарь. Лампа освещения |
| 36. ГОЛОВА НИЗКАЯ | 15 A | Низкий уровень фар |
| 37. ГОЛОВА ПРИВЕТ | 15 A | Фара привет |
| 38. РОГ | 15 A | Horn |
| 39. УДАЛЕНИЕ ТУМАНА | 30 A | Задний антиобледенитель |
