Предохранители и реле KIA Soul EV (2015-2019..)
Схемы относятся к указанным годам и вариантам KIA Soul EV (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей KIA Soul EV 2015-2019…
Предохранители прикуривателя (розетки) в KIA Soul EV расположены в блоке предохранителей панели приборов (см. предохранители «РОЗЕТКА 2» (передняя розетка), «РОЗЕТКА 1» (задняя розетка)) и в блоке предохранителей моторного отсека (предохранитель «РОЗЕТКА» (силовая розетка). Реле)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

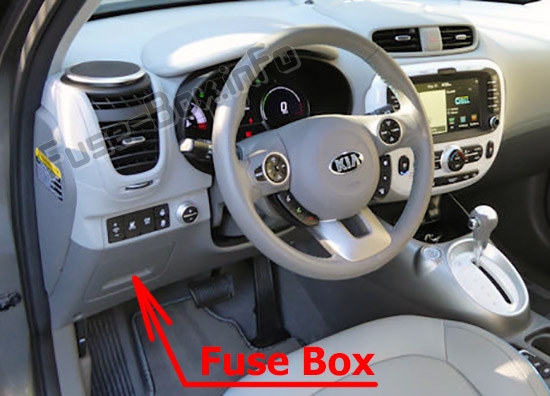

Приборная доска
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

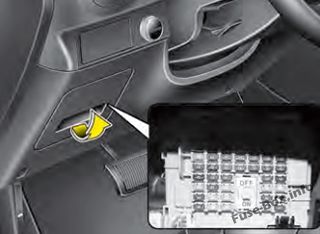

Автомобили с левым рулем

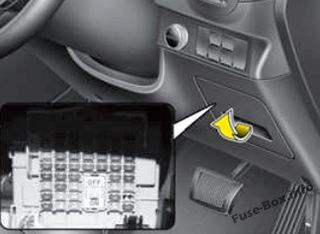

Автомобили с правым рулем

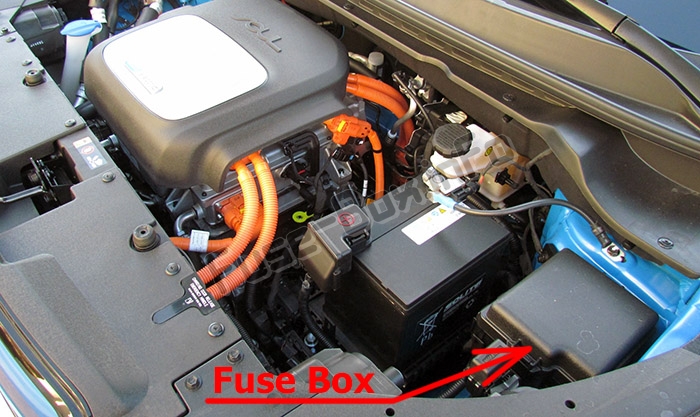

Моторного отсека

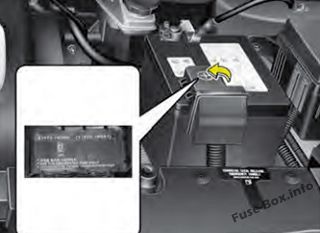

Терминал батареи
Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.
Схемы блока предохранителей
Схемы блока предохранителей
2015, 2016
Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| РОЗЕТКА 2 | 20A | Передняя розетка |
| ACC | 10A | BCM, модуль лампы настроения, головное устройство аудио / видео и навигации, модуль управления смарт-ключом, выключатель питания наружных зеркал, распределительный блок E / R (реле розетки питания) |
| РОЗЕТКА 1 | 20A | Задняя розетка |
| DRL | 10A | BCM |
| МОДУЛЬ 6 | 7.5A | Модуль обогрева переднего сиденья, модуль управления вентиляцией сиденья водителя |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 1 | 25A | Соединительный блок E/R (реле низкого уровня переднего стеклоочистителя) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Мотор заднего стеклоочистителя, многофункциональный переключатель |
| МОДУЛЬ 5 | 7.5A | BCM, модуль управления смарт-ключом |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 2 | 10A | BCM, многофункциональный переключатель, блок печатной платы (реле высокого напряжения переднего стеклоочистителя) |
| HTD STRG | 15A | Часовая пружина (рулевое колесо с подогревом) |
| А/КОН | 7.5A | Модуль управления кондиционером, нагреватель в сборе (кластерный ионизатор) |
| ГТД ЗЕРКАЛО | 10A | Модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира, обогреватель заднего стекла |
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 15A | Реле открытия задней двери |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 25A | Модуль обогрева переднего сиденья, модуль управления вентиляцией сиденья водителя |
| ДР ЛОК | 20A | Реле блокировки двери, реле разблокировки двери, реле разблокировки на два оборота |
| A/СУМКА ИНД. | 7.5A | Приборный щиток |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS |
| МОДУЛЬ 4 | 10A | Электрохромное зеркало, модуль обогрева переднего сиденья, модуль управления вентиляцией сиденья водителя |
| СТОП-СИГНАЛ | 15A | Электронный модуль стоп-сигнала |
| МОДУЛЬ 7 | 10A | Переключатель спортивного режима, блок реле ICM |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| МОДУЛЬ 1 | 10A | BCM |
| IBAU | 10A | Встроенный блок управления тормозом |
| МОДУЛЬ 2 | 10A | Модуль контроля давления в шинах, переключатель аварийной панели, переключатель центральной панели, электронный модуль стояночного тормоза, переключатель стоп-сигнала, задний датчик системы помощи при парковке, правый/левый (вход/выход), передний датчик системы помощи при парковке, левый/правый (выход/вход) |
| МОДУЛЬ 3 | 10A | Индикатор рычага банкомата, универсальный контрольный разъем, блок печатной платы (реле IG3 №4) |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом |
| ИОД 2 | 15A | Головное аудио/видео и навигационное устройство |
| ИОД 3 | 7.5A | Блок реле ICM (реле складывания наружных зеркал, реле складывания наружных зеркал) |
| КЛАСТЕР | 10A | Приборный щиток |
| IG1 | 15A | EPCU |
| ИОД 4 | 7.5A | Комбинация приборов, модуль контроля давления в шинах, разъем канала передачи данных, универсальный контрольный разъем, модуль управления кондиционером, BCM |
| MDPS | 7.5A | Блок МСПП |
| НАЧАЛО | 7.5A | Переключатель диапазонов коробки передач |
| ИОД 1 | 7.5A | Лампа потолочной консоли, лампа туалетного столика, левая/правая, комнатная лампа, лампа перчаточного ящика, лампа багажного отделения |
| ДПМ 2 | 7.5A | Модуль управления смарт-ключом |
| ДПМ 1 | 20A | Модуль управления смарт-ключом |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Модуль управления смарт-ключом, выключатель стоп-сигнала |

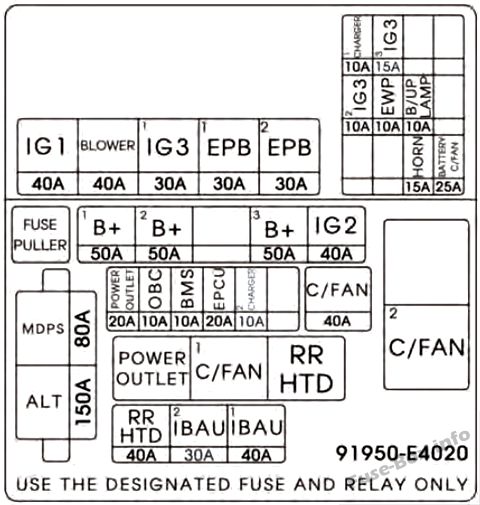

Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| MDPS | 80A | Блок МСПП |
| ALT | 150A | Генератор |
| B+1 | 50A | Интеллектуальный распределительный блок (предохранитель - (НАГРЕВАТЕЛЬ ПЕРЕД., ЗАДНЯЯ ДВЕРКА ОТКРЫТА, ДР ЛОК, P/LH Window, P/RH WINDOW, МОДУЛЬ 7)) |
| B+2 | 50A | Интеллектуальный распределительный блок (предохранитель - (СТОП-ЛАМПА) Arisu-LT2) |
| B+3 | 50A | Интеллектуальный распределительный блок (предохранитель - (ДПМ 1, ДПМ 2, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, устройство автоматического отключения по току утечки) IPS1, Arisu-LT 1) |
| IG2 | 40A | Блок печатной платы (реле кнопки пуска (IG2)) |
| РОЗЕТКА | 20A | Реле розетки |
| OBC | 10A | Блок OBC, реле заднего обогрева |
| BMS | 10A | Модуль управления BMS |
| EPCU | 20A | EPCU |
| ЗАРЯДНОЕ УСТРОЙСТВО 2 | 10A | Lmap нормального зарядного порта |
| С/ВЕНТИЛЯТОР | 40A | Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1, Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 |
| RR HTD | 40A | Реле заднего обогрева |
| ИБАУ 2 | 30A | Встроенный блок управления тормозом |
| ИБАУ 1 | 40A | Встроенный блок управления тормозом |
| IG1 | 40A | Реле кнопки пуска (ACC), реле кнопки пуска (IG1) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ИГ3 1 | 30A | IG3 #1/#2/#3/#4/#5 Реле |
| ЭПБ 1 | 30A | Электронный модуль стояночного тормоза |
| ЭПБ 2 | 30A | Электронный модуль стояночного тормоза |
| ИГ3 2 | 10A | Реле вентилятора, блок управления кондиционером, компрессор кондиционера, соединительный блок E/R (реле охлаждающего вентилятора 1/2), нагреватель в сборе (нагреватель PTC) |
| ЗАРЯДНОЕ УСТРОЙСТВО 1 | 10A | Блок OBC, модуль управления BMS |
| EWP | 10A | Электронный водяной насос |
| ИГ3 3 | 15A | EPCU, переключатель диапазона трансмиссии, головное устройство A/V и навигации, комбинация приборов |
| HORN | 15A | Реле звукового сигнала |
| ЛАМПА Б/ВВЕРХ | 10A | Переключатель диапазонов коробки передач, EPCU |
| АККУМУЛЯТОР C/ВЕНТИЛЯТОР | 25A | Реле аккумуляторной батареи/вентилятора |
| No. | Имя реле | Type |
| E41 | Реле розетки | ЗАГЛУШКА МИКРО |
| E42 | Реле С/ВЕНТИЛЯТОР 1 | ЗАГЛУШКА МИКРО |
| E43 | Реле RR HTD | ЗАГЛУШКА МИКРО |
| E44 | Реле С/ВЕНТИЛЯТОР 2 | ВИЛКА МИНИ |
Крышка клеммы аккумулятора
2017, 2018, 2019

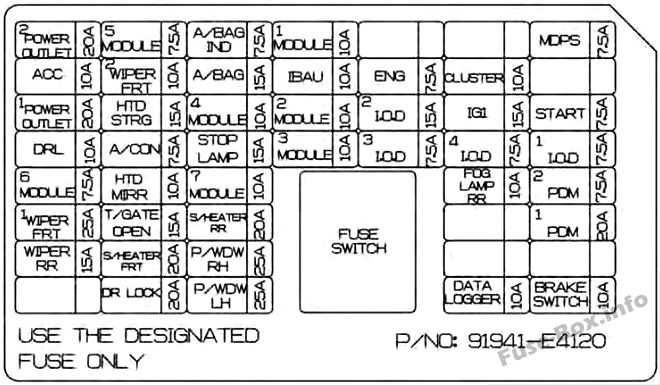

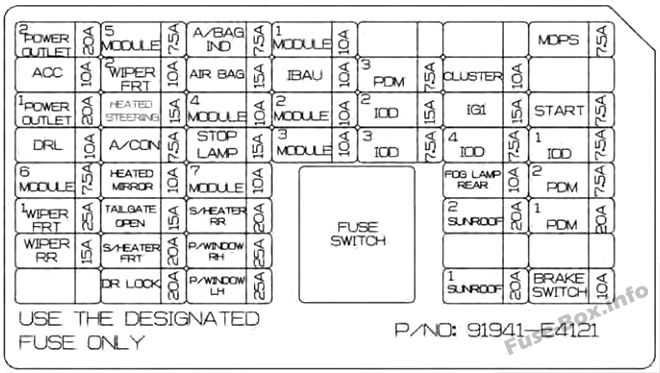

Приборная доска
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| РОЗЕТКА 2 | 20A | Передняя розетка |
| ACC | 10A | BCM, модуль лампы настроения, головное устройство аудио / видео и навигации, модуль управления смарт-ключом, выключатель питания наружных зеркал, распределительный блок E / R (реле розетки питания) |
| РОЗЕТКА 1 | 20A | Задняя розетка |
| DRL | 10A | BCM |
| МОДУЛЬ 6 | 7.5A | Модуль обогрева переднего сиденья, модуль управления вентиляцией сиденья водителя |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 1 | 25A | Соединительный блок E/R (реле низкого уровня переднего стеклоочистителя) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Мотор заднего стеклоочистителя, многофункциональный переключатель |
| МОДУЛЬ 5 | 7.5A | BCM, модуль управления смарт-ключом |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 2 | 10A | BCM, многофункциональный переключатель, блок печатной платы (реле высокого напряжения переднего стеклоочистителя) |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15A | Часовая пружина (рулевое колесо с подогревом) |
| А/КОН | 7.5A | Модуль управления кондиционером, нагреватель в сборе (кластерный ионизатор) |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10A | Модуль управления кондиционером, наружное зеркало с электроприводом со стороны водителя/пассажира, обогреватель заднего стекла |
| ЗАДНЯЯ ДВЕРКА ОТКРЫТА | 15A | Реле открытия задней двери |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20A | Модуль обогрева переднего сиденья, модуль управления вентиляцией сиденья водителя |
| ДР ЛОК | 20A | Реле блокировки двери, реле разблокировки двери, реле разблокировки на два оборота |
| A/СУМКА ИНД. | 7.5A | Приборный щиток |
| ВОЗДУШНАЯ ПОДУШКА | 15A | Модуль управления SRS |
| МОДУЛЬ 4 | 10A | Электрохромное зеркало, модуль обогрева переднего сиденья, модуль управления вентиляцией сиденья водителя |
| СТОП-СИГНАЛ | 15A | Электронный модуль стоп-сигнала |
| МОДУЛЬ 7 | 10A | Переключатель спортивного режима, блок реле ICM |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20A | Модуль обогрева заднего сиденья |
| П/ОКНО ПРАВ. | 25A | Реле правого стеклоподъемника |
| П/ОКНО ЛЕВ. | 25A | Реле левого стеклоподъемника, модуль стеклоподъемника безопасности водителя |
| МОДУЛЬ 1 | 10A | BCM |
| IBAU | 10A | Встроенный блок управления тормозом |
| МОДУЛЬ 2 | 10A | Модуль контроля давления в шинах, переключатель аварийной панели, переключатель центральной панели, электронный модуль стояночного тормоза, переключатель стоп-сигнала, задний датчик системы помощи при парковке, правый/левый (вход/выход), передний датчик системы помощи при парковке, левый/правый (выход/вход) |
| МОДУЛЬ 3 | 10A | Индикатор рычага банкомата, универсальный контрольный разъем, блок печатной платы (реле IG3 №4) |
| ДПМ 3 | 7.5A | Модуль управления смарт-ключом |
| ИОД 2 | 15A | Головное аудио/видео и навигационное устройство |
| ИОД 3 | 7.5A | Блок реле ICM (реле складывания наружных зеркал, реле складывания наружных зеркал) |
| КЛАСТЕР | 10A | Приборный щиток |
| IG1 | 15A | EPCU |
| ИОД 4 | 7.5A | Комбинация приборов, модуль контроля давления в шинах, разъем канала передачи данных, универсальный контрольный разъем, модуль управления кондиционером, BCM |
| ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ | 10A | Блок управления задними противотуманными фарами |
| ЛЮК 2 | 20A | ЛЮК КРЫШИ МОТОР (МОЩНОСТЬ) |
| ЛЮК 1 | 20A | ЛЮК КРЫШИ МОТОР (МОЩНОСТЬ) |
| MDPS | 7.5A | Блок МСПП |
| НАЧАЛО | 7.5A | Переключатель диапазонов коробки передач |
| ИОД 1 | 7.5A | Лампа потолочной консоли, лампа туалетного столика, левая/правая, комнатная лампа, лампа перчаточного ящика, лампа багажного отделения |
| ДПМ 2 | 7.5A | Модуль управления смарт-ключом |
| ДПМ 1 | 20A | Модуль управления смарт-ключом |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10A | Модуль управления смарт-ключом, выключатель стоп-сигнала |
Моторного отсека
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| MDPS | 80A | Блок МСПП |
| ALT | 150A | Генератор |
| B+1 | 50A | Интеллектуальный распределительный блок (предохранитель - (НАГРЕВАТЕЛЬ ПЕРЕД., ЗАДНЯЯ ДВЕРКА ОТКРЫТА, ДР ЛОК, P/LH Window, P/RH WINDOW, МОДУЛЬ 7)) |
| B+2 | 50A | Интеллектуальный распределительный блок (предохранитель - (СТОП-ЛАМПА) Arisu-LT2) |
| B+3 | 50A | Интеллектуальный распределительный блок (предохранитель - (ДПМ 1, ДПМ 2, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, устройство автоматического отключения по току утечки) IPS1, Arisu-LT 1) |
| IG2 | 40A | Блок печатной платы (реле кнопки пуска (IG2)) |
| РОЗЕТКА | 20A | Реле розетки |
| OBC | 10A | Блок OBC, реле заднего обогрева |
| BMS | 10A | Модуль управления BMS |
| EPCU | 20A | EPCU |
| ЗАРЯДНОЕ УСТРОЙСТВО 2 | 10A | Lmap нормального зарядного порта |
| С/ВЕНТИЛЯТОР | 40A | Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 1, Реле ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ 2 |
| RR HTD | 40A | Реле заднего обогрева |
| ИБАУ 2 | 30A | Встроенный блок управления тормозом |
| ИБАУ 1 | 40A | Встроенный блок управления тормозом |
| IG1 | 40A | Реле кнопки пуска (ACC), реле кнопки пуска (IG1) |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ИГ3 1 | 30A | IG3 #1/#2/#3/#4/#5 Реле |
| ЭПБ 1 | 30A | Электронный модуль стояночного тормоза |
| ЭПБ 2 | 30A | Электронный модуль стояночного тормоза |
| ИГ3 2 | 10A | Реле вентилятора, блок управления кондиционером, компрессор кондиционера, соединительный блок E/R (реле охлаждающего вентилятора 1/2), нагреватель в сборе (нагреватель PTC) |
| ЗАРЯДНОЕ УСТРОЙСТВО 1 | 10A | Блок OBC, модуль управления BMS |
| EWP | 10A | Электронный водяной насос |
| ИГ3 3 | 15A | EPCU, переключатель диапазона трансмиссии, головное устройство A/V и навигации, комбинация приборов |
| HORN | 15A | Реле звукового сигнала |
| ЛАМПА Б/ВВЕРХ | 10A | Переключатель диапазонов коробки передач, EPCU |
| АККУМУЛЯТОР C/ВЕНТИЛЯТОР | 25A | Реле аккумуляторной батареи/вентилятора |
| No. | Имя реле | Type |
| E41 | Реле розетки | ЗАГЛУШКА МИКРО |
| E42 | Реле С/ВЕНТИЛЯТОР 1 | ЗАГЛУШКА МИКРО |
| E43 | Реле RR HTD | ЗАГЛУШКА МИКРО |
| E44 | Реле С/ВЕНТИЛЯТОР 2 | ВИЛКА МИНИ |

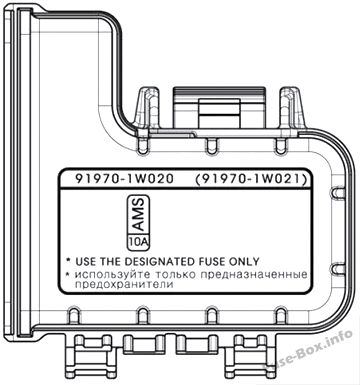

Крышка клеммы аккумулятора
2016, 2017 праворульный (Великобритания)

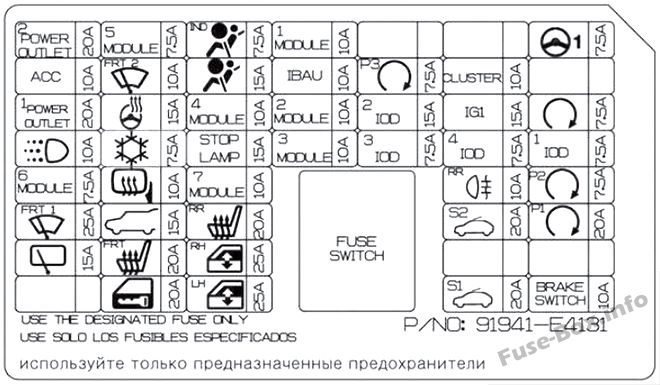

Приборная доска

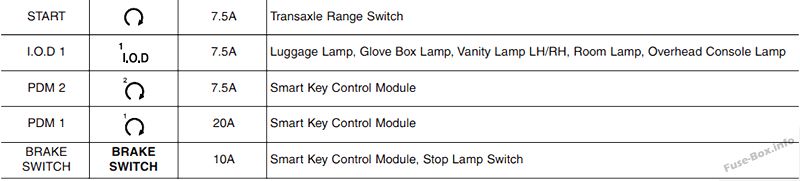

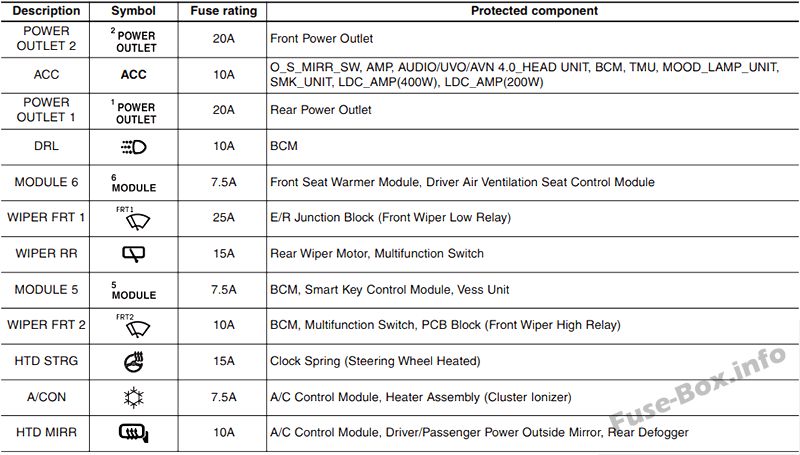

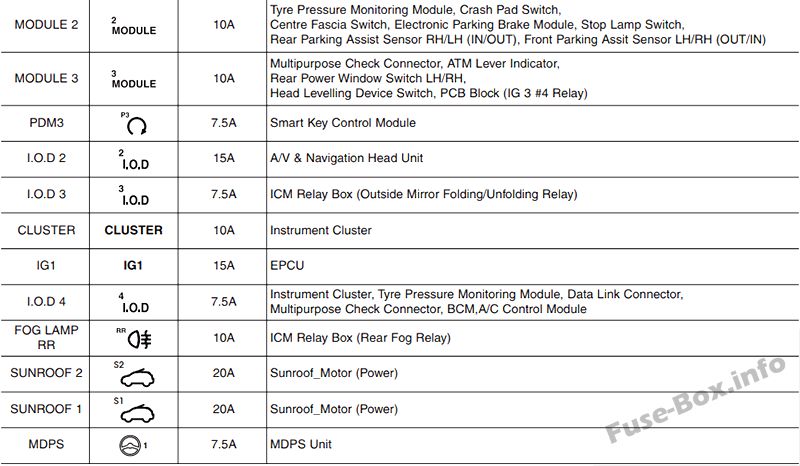

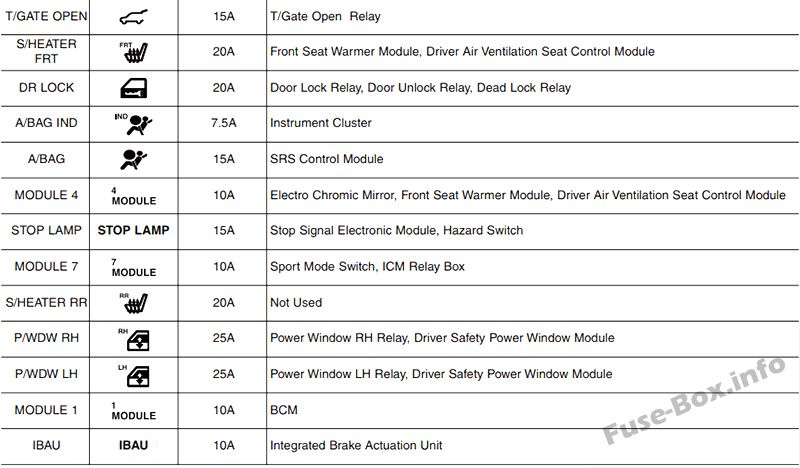

Назначение предохранителей в панели приборов (2016, 2017 с правым рулем)

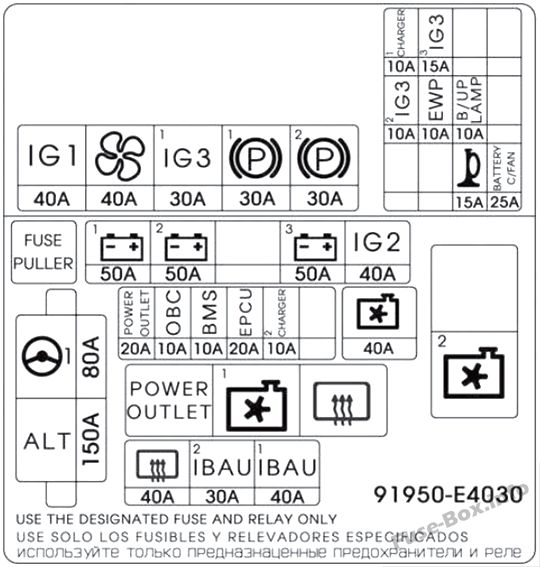

Моторного отсека

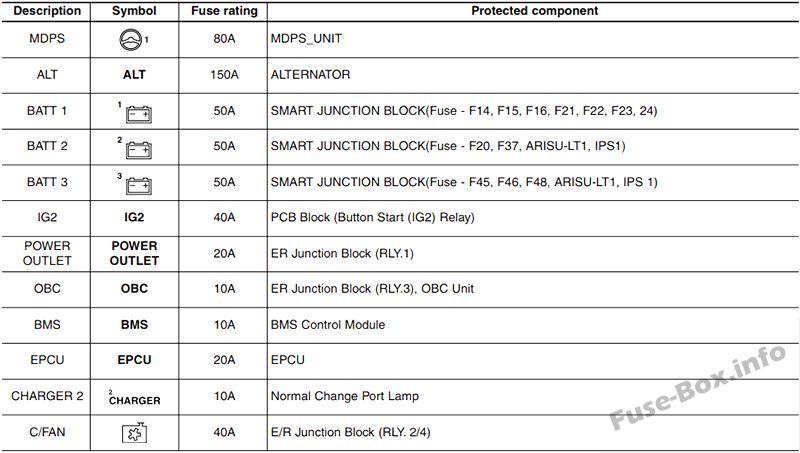

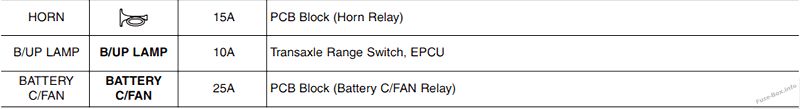

Назначение предохранителей в моторном отсеке (2016, 2017 с правым рулем)
Крышка клеммы аккумулятора
