Предохранители и реле Kia Soul (SK3, 2020-…)
Схемы относятся к указанным годам и вариантам Kia Soul (SK3, 2020-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля KIA.
Расположение предохранителей Киа Соул 2020-…
Предохранители прикуривателя (розетки) в Kia Soul расположены в блоке предохранителей панели приборов (см. предохранитель «РОЗЕТКА» (передний левый разъем питания)) и в блоке предохранителей моторного отсека (предохранители «РОЗЕТКА 1» (реле блока питания), «РОЗЕТКА 2» (передний левый разъем питания). правая розетка) и «РОЗЕТКА 3» (задняя розетка)).
Оглавление
Блок предохранителей панели приборов
Блок предохранителей панели приборов
Расположение блока предохранителей
Блок предохранителей находится за крышкой на панели приборов со стороны водителя.

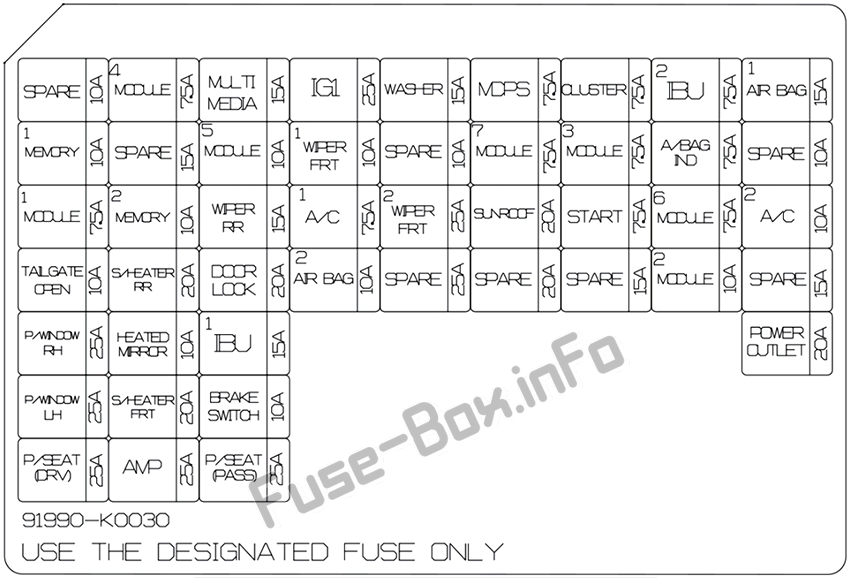

Схема блока предохранителей
| Name | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| РОЗЕТКА | 20 A | Передняя розетка, левая |
| МОДУЛЬ2 | 10 A | Лампа звукового настроения, распределительный блок E / R (реле розетки), аудио, преобразователь постоянного тока в постоянный, переднее / заднее зарядное устройство USB, беспроводное зарядное устройство, усилитель, лампа настроения двери водителя / пассажира, выключатель питания наружного зеркала, аудио / видео и Головное устройство навигации, IBU |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10 A | Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления кондиционером, ECM |
| IG1 | 25 A | Блок печатной платы (предохранители — ABS3, ECU5, SEN50R4, TCU2) |
| ПОДУШКА БЕЗОПАСНОСТИ1 | 15 A | Датчик присутствия, модуль управления SRS |
| A/СУМКА ИНД. | 7,5 А | Комбинация приборов, модуль управления кондиционером |
| IBU2 | 7,5 А | IBU |
| КЛАСТЕР | 7,5 А | HUD, Комбинация приборов |
| MDPS | 7,5 А | Блок МСПП |
| МОДУЛЬ3 | 7,5 А | Рычаг переключения передач банкомата, выключатель стоп-сигнала |
| M0DULE4 | 7,5 А | Многофункциональная камера, IBU, интеллектуальный радар круиз-контроля, переключатель аварийной площадки, блок предупреждения о столкновении в слепых зонах, левый/правый |
| МОДУЛЬ5 | 10 A | Модуль управления передним сиденьем с вентиляцией, модуль управления кондиционером, головное устройство аудио/видео и навигации, модуль управления обогревателем переднего сиденья, индикатор рычага переключения передач ATM, модуль обогрева заднего сиденья, аудиосистема |
| A/C1 | 7,5 А | Соединительный блок E/R (реле вентилятора, реле нагревателя PTC №1/№2), модуль управления кондиционером |
| СТЕКЛООЧИСТИТЕЛЬ FRT2 | 25 A | Электродвигатель переднего стеклоочистителя, блок печатной платы (реле переднего стеклоочистителя (низкого уровня)) |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15 A | Электродвигатель заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) |
| ШАЙБА | 15 A | Многофункциональный переключатель |
| МОДУЛЬ 6 | 7,5 А | IBU |
| МОДУЛЬ 7 | 7,5 А | Модуль управления обогревателем переднего/заднего сиденья, модуль управления передним сиденьем с вентиляцией, передний обогреваемый блок (реле левого переднего обогревателя) |
| СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ1 | 10 A | Электродвигатель переднего стеклоочистителя, блок печатной платы (реле переднего стеклоочистителя (низкого уровня)), IBU, ECM/PCM |
| A/C2 | 10 A | ECM/PCM, блок управления кондиционером, резистор вентилятора, электродвигатель вентилятора, соединительный блок E/R (реле вентилятора) |
| НАЧАЛО | 7,5 А | Без смарт-ключа и IMMO.: Блок реле ICM (реле охранной сигнализации) Со смарт-ключом или IMMO.: Переключатель диапазона коробки передач, IBU, ECM/PCM, соединительный блок E/R (пусковое реле) |
| П/ОКНО ЛЕВ. | 25 A | Реле стеклоподъемника LFI, модуль стеклоподъемника безопасности водителя |
| П/ОКНО ПРАВ. | 25 A | Реле правого стеклоподъемника, модуль стеклоподъемника безопасности пассажира |
| ЗАДНЯЯ ДВЕРЬ ОТКРЫТА | 10 A | Реле открытия задней двери |
| ЛЮК | 20 A | Люк Мотор |
| AMP | 25 A | Без ISG: AMP С ISG: преобразователь постоянного тока в постоянный |
| НАГРЕВАТЕЛЬ ПЕРЕД. | 20 A | Модуль управления подогревом переднего сиденья, модуль управления передним сиденьем с вентиляцией |
| П/СИДЕНЬЕ (ДРВ) | 25 A | Ручной переключатель сиденья водителя |
| P/5EAT (ПРОХОД) | 25 A | Ручной переключатель пассажирского сиденья |
| S/НАГРЕВАТЕЛЬ ЗАДН. | 20 A | Модуль управления обогревателем заднего сиденья |
| ЗАМОК | 20 A | Реле блокировки/разблокировки двери, блок реле ICM (реле разблокировки поворота/поворота) |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10 A | Выключатель стоп-сигналов, IBU |
| IBU1 | 15 A | IBU |
| ПОДУШКА ВОЗДУХА2 | 10 A | Модуль управления SRS |
| МОДУЛЬ 1 | 7,5 А | Аварийный выключатель, соленоид блокировки ключа, датчик дождя, разъем канала передачи данных |
| ПАМЯТЬ 1 | 10 A | Комбинация приборов, модуль управления кондиционером, HUD |
| МУЛЬТИМЕДИА | 15 A | Головное устройство аудио, аудио/видео и навигации, преобразователь постоянного тока в постоянный |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

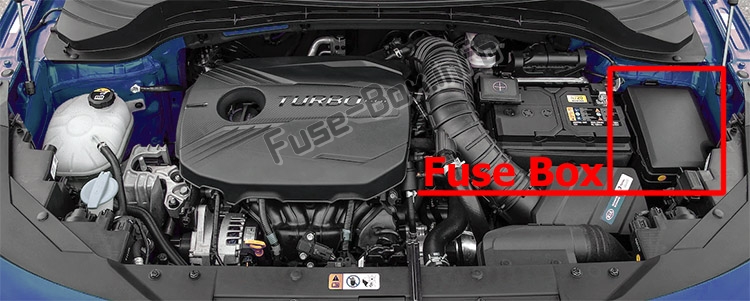

Расположение блока предохранителей

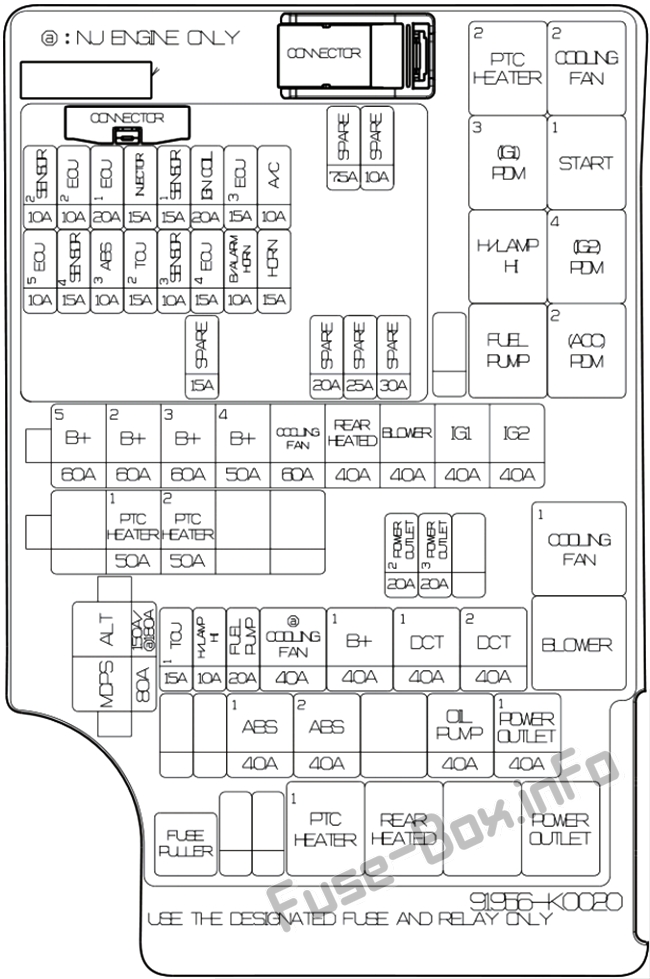

Схема блока предохранителей
| Name | Номинал, Ампер | Цепь защищена |
|---|---|---|
| ALT | 150 А (G4FJ) 180 А (Г4НХ) | Генератор, распределительный блок E/R (предохранитель — MDPS (усилитель руля с электроприводом), ESC (электронный контроль устойчивости) 1, ESC (электронный контроль устойчивости)2) |
| MDPS | 80 A | Блок MDPS (усилитель руля с электроприводом) |
| B+5 | 60 A | Блок печатной платы (реле управления двигателем, предохранитель - ECU3, ECU4, звуковой сигнал, кондиционер) |
| B+2 | 60 A | Соединительный блок ICU (IPS (1 канал), модуль управления IPS) |
| B+3 | 60 A | Соединительный блок ICU (модуль управления IPS) |
| B+4 | 50 A | Соединительный блок ICU (предохранитель — П/ОКНО ЛЕВ., П/ОКНО ПРАВ., ЗАДНЯЯ ДВЕРЬ ОТКРЫТА, ЛЮК КРЫШИ, AMP, НАГРЕВАТЕЛЬ ПЕРЕД., П/СИДЕНЬЕ (ДРВ), P/SEAT (PASS) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 60 A | G4FH: Реле охлаждающего вентилятора №1 |
| ЗАДНИЙ ОБОГРЕВАТЕЛЬ | 40 A | Реле заднего обогревателя |
| ВОЗДУХОДУВКА | 40 A | Реле вентилятора |
| IG1 | 40 A | Без смарт-ключа: замок зажигания Со смарт-ключом: соединительный блок E/R (реле PDM (ACC) №2, реле PDM (IG1) №3) |
| IG2 | 40 A | Без смарт-ключа: замок зажигания, реле запуска №1 Со смарт-ключом: распределительный блок E/R (реле PDM (IG2) №4), реле запуска №1 |
| НАГРЕВАТЕЛЬ PTC 1 | 50 A | Реле нагревателя PTC №1 |
| НАГРЕВАТЕЛЬ PTC 2 | 50 A | Реле нагревателя PTC № 2 |
| ABS1 | 40 A | Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система), универсальный контрольный разъем |
| ABS2 | 40 A | Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система) |
| РОЗЕТКА 1 | 40 A | Реле розетки |
| РОЗЕТКА 2 | 20 A | Передняя розетка, правая |
| РОЗЕТКА 3 | 20 A | Задняя розетка |
| МАСЛЯНЫЙ НАСОС | 40 A | Электронный масляный насос |
| ВАКУУМНЫЙ НАСОС | 20 A | Электрический вакуумный насос |
| TCU1 | 15 A | TCM (модуль управления коробкой передач) |
| H/ЛАМПА ВЫСОКИЙ | 10 A | Реле фар (дальнего света) |
| ТОПЛИВНЫЙ НАСОС | 20 A | Реле топливного насоса |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | 40 A | G4NH: Реле вентилятора охлаждения №1/№2 |
| B+1 | 40 A | Соединительный блок ICU (реле блокировки долговременной нагрузки, предохранитель - ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, МОДУЛЬ 1, IBU1, ПОДУШКА БЕЗОПАСНОСТИ2, ЗАМОК ДВЕРИ, S/ОБОГРЕВ ЗАДН.) |
| DCT1 | 40 A | TCM (модуль управления коробкой передач) |
| DCT2 | 40 A | TCM (модуль управления коробкой передач) |
| ECU3 | 15 A | GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) NU 2.0L MPI: PCM (модуль управления силовой передачей) |
| ECU4 | 15 A | GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) NU 2.0L MPI: PCM (модуль управления силовой передачей) |
| HORN | 15 A | Реле звукового сигнала |
| A/C | 10 A | Реле комп. кондиционера |
| КАТУШКА ЗАЖИГАНИЯ | 20 A | Катушка зажигания №1/№2/№3/№4 |
| ДАТЧИК3 | 10 A | Соединительный блок E/R (реле топливного насоса) |
| ИНЖЕКТОР | 15 A | NU 2.0L MPI: Форсунка №1/№2/№3/№4 |
| ECU2 | 10 A | GAMMA 1,6L T-GDI: ECM (модуль управления двигателем) |
| ДАТЧИК1 | 15 A | Кислородный датчик (вверх/вниз) |
| ДАТЧИК2 | 10 A | Реле A/C COMP, клапан закрытия адсорбера, GAMMA 1.6L T-GDI: Масляный регулирующий клапан № 1 / № 2, электромагнитный клапан управления продувкой, распределительный блок E / R (реле охлаждающего вентилятора № 1), клапан рециркуляции турбонаддува. NU 2.0L MPI: PCM (модуль управления силовой передачей) |
| ABS3 | 10 A | Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система), разъем канала передачи данных, универсальный контрольный разъем |
| ECU5 | 10 A | GAMMA 1,6 л T-GDI: ECM (модуль управления двигателем) NU 2.0L MPI: PCM (модуль управления силовой передачей) |
| ДАТЧИК4 | 15 A | GAMMA 1.6L T-GDI: электрический вакуумный насос NU 2.0L MPI: Электронный масляный насос |
| TCU2 | 15 A | GAMMA 1,6 л T-GDI: TCM (модуль управления коробкой передач), переключатель диапазонов коробки передач NU 2.0L MPI: переключатель диапазона трансмиссии |
