Предохранители и реле Lancia Lybra 1999-2005
Схемы относятся к указанным годам и вариантам Lancia Lybra 1999-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lancia.
Компактный представительский автомобиль Lancia Lybra выпускался с 1999 по 2005 год. В этой статье представлены схемы блоков предохранителей для Lancia Lybra 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя и реле.
Схема предохранителей Lancia Lybra 1999-2005
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

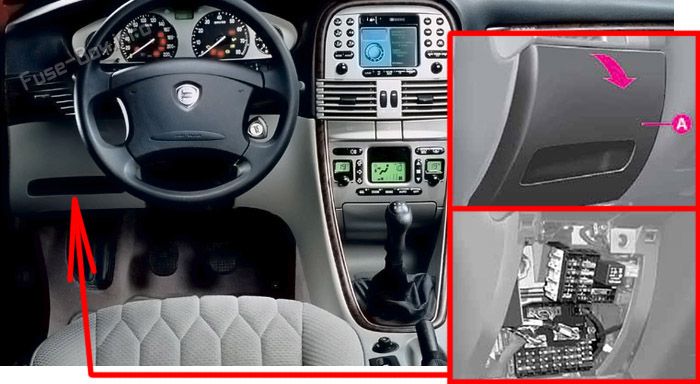

Расположение блока предохранителей
Откройте крышку A для доступа к предохранителям.

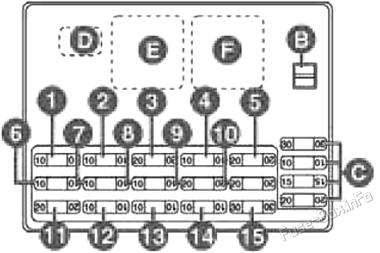

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 1 | 10A | Луч дальнего света правой стороны |
| 2 | 10A | Луч левой стороны Фары дальнего света |
| 3 | 20A | Звуковая система Централизованная система запирания дверей Комплект мобильного телефона |
| 4 | 15A | 5.7 Фара ближнего света |
| 5 | 20A | Компрессор для борьбы с изменением климата Моющие машины для освещения фары |
| 6 | 10A | Передние правые боковые огни (на приборной панели) Левые правые задние фары (на приборной панели) Задний противотуманный огонь Правый тормоз Левый тормозной огонь Огни на доске и системы контроля за климатом Система контроля за климатом (освещение) |
| 7 | 10A | Свет номерного знака Реле ретрансляции с использованием флуктуаров (на приборной панели) Передние левые боковые огни (на приборной панели) Задние правые задние фары (на приборной панели) |
| 8 | 10A/15A | Моющие машины для освещения фары (подходящие) Лобовый луч ближнего света Регулирующее устройство для изменения профиля (подходящий) |
| 9 | 20A | прикуриватель |
| 10 | 20A | Моющие машины для ветрового стекла Очиститель ветрового стекла/мывка и мойка фар Омывка заднего окна/промывка (SW) |
| 11 | 20A | Звуковой сигнал |
| 12 | 10A | Передние и задние потолочные огни пассажирского салона Дверные огни Свет отсека для перчаток (в случае его установки) Мощность диагностического разъема Электронная сигнализация (блок управления и приемник дистанционного управления) |
| 13 | 10A | Контроль круизных путей Третий тормозной огонь Указатели поворота ABS (контрольный блок) (+ ключ) Инструменты |
| 14 | 10A | Огни опасности LANCIA ICS (рассказывает) |
| 15 | 30A | Нагреваемое заднее окно (размораживание) Внешние зеркала заднего вида (размораживание) |
| B | Пульлер предохранителя | |
| C | резерв предохранители | |
| D | Реле звукового сигнала | |
| E | Обогрев заднего стекла | |
| F | 4.2 Устройства отключения зажигания |
Дополнительный блок

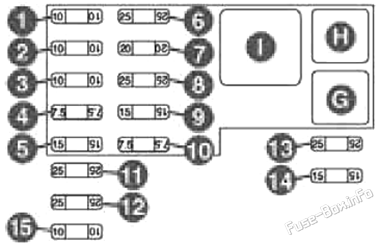

Дополнительный кронштейн расположен над блоком предохранителей.
| № | Номинал | Описание |
|---|---|---|
| 1 | 10A | Светоотражающая лампа Преобразующий свет (контроль) Электронный сигнал тревоги (+) Звуковая система Электрооборудования для оконных окон/централизованный блок управления системой запирания дверей Автоматически корректор поворота фары (блок управления) Комплект мобильного телефона Световые козырьки Освещение органов управления дверью (блок управления электрическими окнами) Контрольные огни на центральной приборной панели Световые огни на переключателях Освещение дверных ручек (блок управления электрическими окнами) Задние электрические стеклоотопители (блок управления) Выключатель сцепления (версий 1,9jtd - 2,4jtd) Навигатор (выпуск) Светозамедлитель приборов Централизованная система блокировки дверей/приемник дистанционного управления при помощи зажигания Датчик дождя стеклоочистителя ветрового стекла Автоматически регулируемое внутреннее зеркало заднего вида Внешние зеркала заднего вида (движение) |
| 2 | 10A | ABS (+ ключ) |
| 3 | 10A | Подушки безопасности |
| 4 | 7.5A | Электронный блок управления впрыском топлива Холодильные вентиляторы двигателя (с возможностью повторного использования) Лансия CODE системы |
| 5 | 15A | Текущее разъем в пассажирском салоне |
| 6 | 25A | Передние электрические оконные ветры |
| 7 | 20A | Крыша Бут (открывание врат) |
| 8 | 25A | Задние электрические стеклоотопители Моющие машины для освещения фары (сохранение возможности для восстановления) |
| 9 | 15A | Туман |
| 10 | 7.5A | прикуриватель (готовится реле) Подсветка (подходящая) Система климатического контроля (блок контроля) Омывка заднего окна (сохранение) Обогрев заднего стекла (сохранение) 6.7.7 Электрические сиденья (блок управления зеркалом памяти/заднего вида) 6.7.7 Электронные сиденья (устройство для перемещения/отработки реле) Датчик загрязнения системы контроля за климатом Датчик дождя стеклоочистителя ветрового стекла (срабатывает реле контрольной установки) Внешние зеркала заднего вида (с помощью дефростера) Омывка заднего окна/промывка (SW) (сохранение возможности для повторного использования) |
| 11 | 25A | BOSE HI-FI системы |
| 12 | 25A | Сиденье водителя с памятью |
| 13 | 30A | Сиденье пассажира электрооборудования |
| 14 | 20A | Передние сиденья (нагреваемые) |
| 15 | 10A | 5.7 Фара правой и левой стороны ближнего света (с возможностью повторного использования) |
| G | Реле с Туманными огнями | |
| H | Реле ближнего света | |
| I | Устройство для отапливаемых сидений и реле управления |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке
Блок предохранителей на аккумуляторе

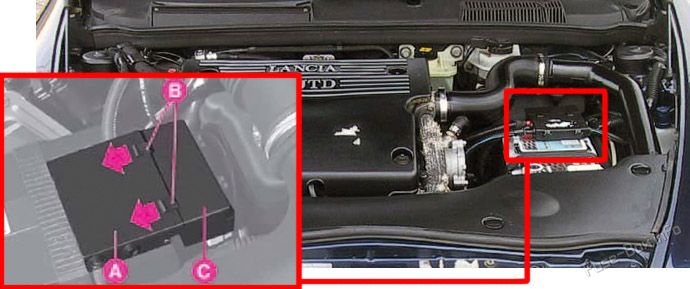

Для доступа к предохранителям откройте крышку A, сдвиньте фиксаторы B вперёд и откройте крышку C.

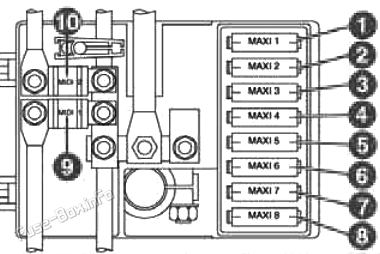

| № | Номинал | Описание |
|---|---|---|
| 1 | 80A | MAXI FUSE: fuse s Нет мощности 5-6-7-9-10-11-12-14-15 (в приборной панели) fuse ящик) |
| 2 | 30A | MAXI FUSE: замок зажигания (устройства, приводимые в действие при воспламенении) |
| 3 | 70A | MAXI FUSE: fuse 3-4-8 мощность (в приборной панели) fuse ящик) и fuse s Нет 6-7-8-9-11-12-13-14 (на вспомогательной приборной панели) fuse Схемы) |
| 4 | 40A | MAXI FUSE: мощность системы контроля за климатом |
| 5 | 30A | MAXI FUSE: электронный впрыск двигателя fuse s и реле |
| 6 | 50A/60A | MAXI FUSE: мощность охлаждающего вентилятора двигателя |
| 7 | 30A/40A | MAXI FUSE: мощность охлаждающего вентилятора двигателя |
| 9 | 60A | MIDI FUSE: ABS мощность системы |
| 10 | 70A | MIDI FUSE: дополнительная мощность обогревательного прибора (1.9jtd - 2,4jtd версий) |
Реле перед аккумулятором

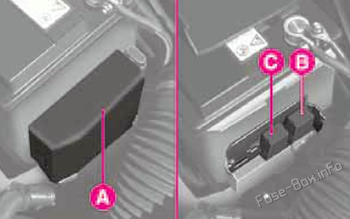

Для доступа к реле снимите крышку A.
| № | Перезагрузить |
|---|---|
| B | Реле с первой скоростью охлаждения двигателя |
| C | Реле с второй скоростью охлаждения двигателя (за исключением 1,6 варианта с обогревательным оборудованием и 1,8 варианта с обогревательным устройством) |
Предохранители и реле за аккумулятором

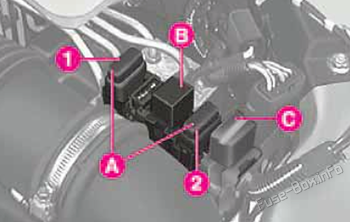

Для доступа к предохранителям снимите крышку A и освободите крепёжные фиксаторы.
| № | Номинал | Описание |
|---|---|---|
| 1 | 15A | Энергоснабжение электронагнетающих предприятий |
| 2 | 7.5A/15A | Энергоснабжение электронагнетающих предприятий |
| B | Главный реле для впрыска | |
| C | Реле топливного насоса |
Дополнительные предохранители в сервисной зоне

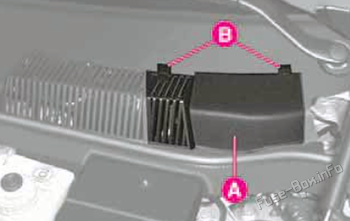

Для доступа к предохранителям и реле снимите крышку A (округлую), освободив фиксаторы B.
Для установки крышки вставьте фиксаторы в нижние пазы B Сначала установите нижний край, затем нажмите на крышку до фиксации.
| Номинал | Описание |
|---|---|
| 20A | Дизельные топливные обогревательные приборы (версий 1,9jtd - 2,4jtd) |
| 7.5A | Лансия CODE системы |
| Реле для контроля климата | |
| Реле для стирки часового времени на фаре | |
| Двойной контакт указателя поворота и централизованная система блокировки дверей (вневерсии без электронного вала) | |
| Реле для обогрева дизельного топлива (1,9 jtd - 2,4 jtd версий) |
Дополнительная информация: Lancia Lybra 1999-2005
Предохранители и реле lancia lybra 1999 2005: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
