Предохранители и реле Lancia Musa Type 350 2008-2012
Схемы относятся к указанным годам и вариантам Lancia Musa Type 350 2008-2012. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lancia.
Компактвэн MPV Lancia Musa (тип 350) выпускался с 2004 по 2012 год. В этой статье представлены схемы блоков предохранителей для Lancia Musa 2008, 2009, 2010, 2011 и 2012 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lancia Musa
Содержание
Блок предохранителей в салоне
Расположение блока предохранителей

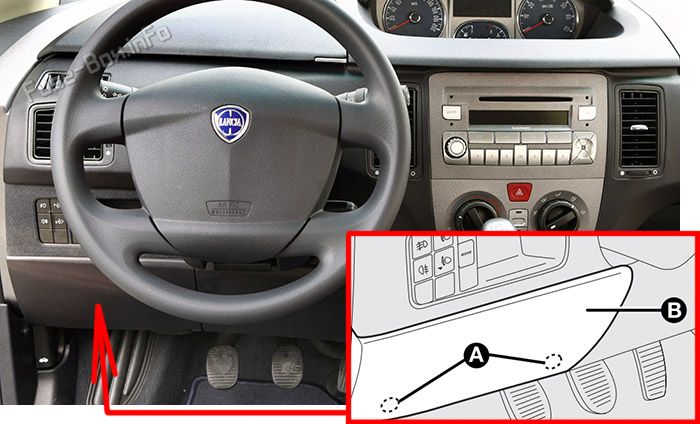

Блок предохранителей расположен в панели приборов слева от рулевой колонки.
Для доступа к предохранителям ослабьте крепёжные винты A и снимите защитную панель B.

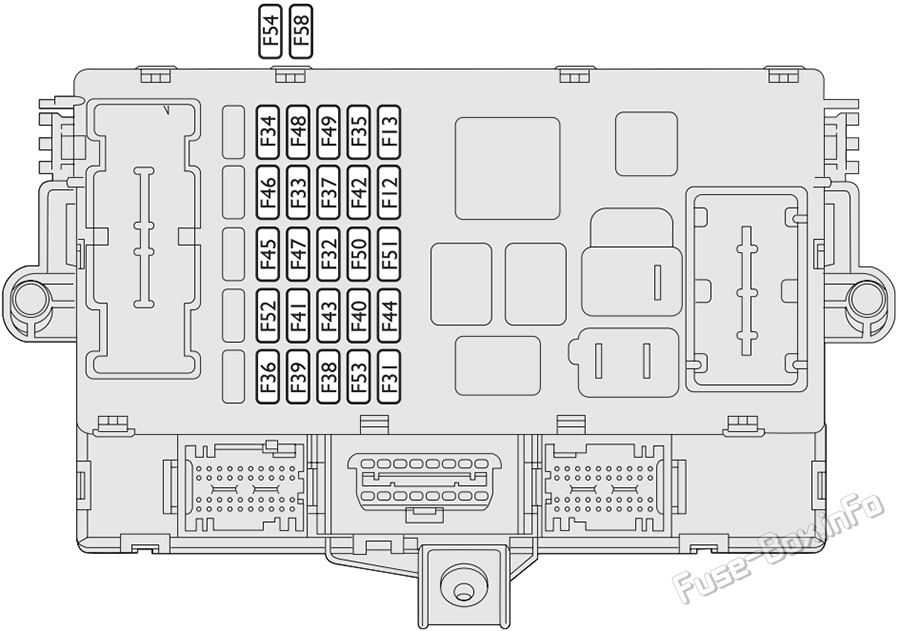

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F12 | 7.5A | фара с правым наклоном |
| F13 | 7.5A | Левую фару ближнего света/правитель фары |
| F31 | 7.5A | Моторный отсек блок предохранителей Электрические катушки, компьютеры кузова |
| F32 | - | - |
| F33 | 20A | Заднее левое электрическое окно |
| F34 | 20A | Заднее правое электрическое окно |
| F35 | 7.5A | 2008-2009+15 Круизный орган управления, сигнал от включения педали тормоза до блоков управления, задний свет 2010-2012: +15 Сигнал от включения педали тормоза для блоков управления, обратного освещения/с, расходомера (версии мультиджета, без использования " Start&Stop " ), блок управления заглушкой обогревателя (1.3 Multijet) EURO 5 вариантов), управление сцеплением (Start&Stop), тормозной сервоприемник (Start&Stop) и датчик воды в дизельном топливе |
| F36 | 10A | 2008-2009: +30 Установка блока управления прицепа, задних замков с единым блоком управления для дверей 2010-2012: Раскрывание бута |
| F37 | 7.5A | +15 Тормозные огни, приборная панель |
| F38 | 20A | 2.11 Замок двери, привод топливной защелки |
| F39 | 10A | 2008-2009: +30 EOBD Диагностическая разъемка, звуковая система, навигатор, блок контроля давления в шинах 2010-2012: +30 радио, навигатор, система < < Блу и Ме > >, блок управления электрическими окнами, блок контроля давления в шинах, контроль за климатом,EOBD Детектор |
| F40 | 30A | Обогрев заднего стекла |
| F41 | 7.5A | Обогреваемые электрические зеркала |
| F42 | 7.5A | 2008-2009: +15 ABS / Блок управления ESP |
| F43 | 30A | Очиститель ветрового стекла, стеклоочиститель/омыватель заднего окна |
| F44 | 15A | прикуриватель/ Текущее разъемное устройство в туннеле |
| F45 | 15A | Подогреваемые передние сиденья |
| F46 | 15A | Товарное отсеко, токоприемник |
| F47 | 20A | Сбоку водителя переднее электрическое окно |
| F48 | 20A | Переднее электрическое окно пассажира сбоку |
| F49 | 7.5A | 2008-2009: +15 Функции (осветление органов управления на левых и центральных панелях, электрические окна, освещение отапливаемых органов управления сиденьями, установка мобильного телефона, навигатор, датчики дождя/сумерки, блок управления стояночными датчиками, освещение органов управления на крыше солнца) 2010-2012: +15 Управление рулевым колесом, освещение органов управления крышей солнца, левых и центральных приборных щитов, датчик дождя/бука, электрические зеркала, нагреваемые передние органы управления сиденьями |
| F50 | 7.5A | 2008-2009: Группа контроля за подушки безопасности |
| F51 | 7.5A | 2008-2009: +15 Устройство для регулирования давления в шинах 2010-2012: +15 Навигатор, радиосистема, система " Блю и Ме ", стояночные датчики, блок контроля давления в шинах, блок управления окнами, электрические зеркала, система контроля за климатом ECO Кнопка, управление круизом, стабилизатор напряжения (Старт и Стоуп) |
| F52 | 15A | 2008-2009: стиральная машина для промывки/отмывки заднего окна,прикуриватель 2010-2012: стеклоочиститель заднего окна |
| F53 | 7.5A | 2008-2009: +30 указатели поворота, аварийные огни, приборная доска 2010-2012: +30 Приборная панель, задний противотуманный огонь/задние противотуманные фары |
| F54 | 15A | +30 Внешний усилитель радиосвязи |
| F58 | 20A | +30 Подсветка |
+30 — постоянный плюс аккумулятора (не зависит от зажигания),
+15 = плюс после включения зажигания
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

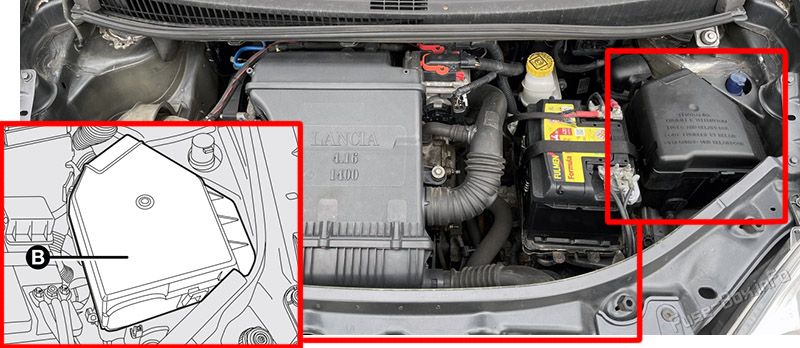

Для доступа к предохранителям в блоке рядом с аккумулятором снимите защитную крышку B.

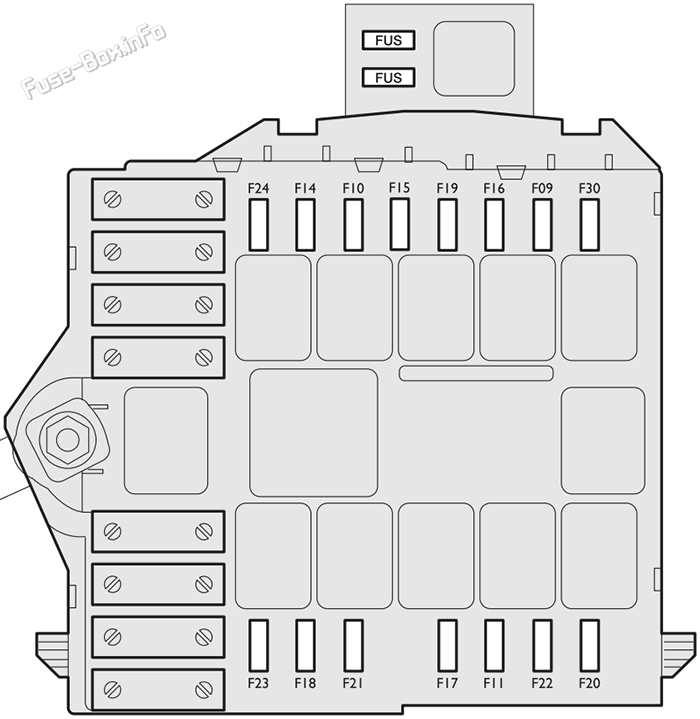

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F10 | 15A | Звуковой сигнал |
| F11 | 15A | Вторичные функции электронного впрыска |
| F14 | 7.5A | Правый луч |
| F15 | 7.5A | Левый луч |
| F17 | 10A | Первичные функции электронного впрыска |
| F18 | 10A | +30 Установочный блок управления двигателем/электронный вентилятор для электропередач (1,9 множитель) |
| F19 | 7.5A | Компрессор |
| F20 | 30A | Система запуска (Старт и Стой) |
| F21 | 15A | Топливный насос |
| F22 | 15A/20A | Первичные функции электронного впрыска |
| F23 | 30A | +30 Устройство управления коробкой передач с двойной системой функции |
| F24 | 7.5A | +15 Рулевое управление электрической мощностью |
| F30 | 15A | Туманные огни |
+30 — постоянный плюс аккумулятора (не зависит от зажигания),
+15 = плюс после включения зажигания
Дополнительная информация: Lancia Musa Type 350 2008-2012
Предохранители и реле lancia musa type 350 2008 2012: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
