Предохранители и реле Lancia Thema 2011-2014
Схемы относятся к указанным годам и вариантам Lancia Thema 2011-2014. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lancia.
В этой статье рассматривается Lancia Thema второго поколения, выпускавшаяся с 2011 по 2014 год. Здесь представлены схемы блоков предохранителей для Lancia Thema II 2011, 2012, 2013 и 2014 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lancia Thema II
Содержание
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

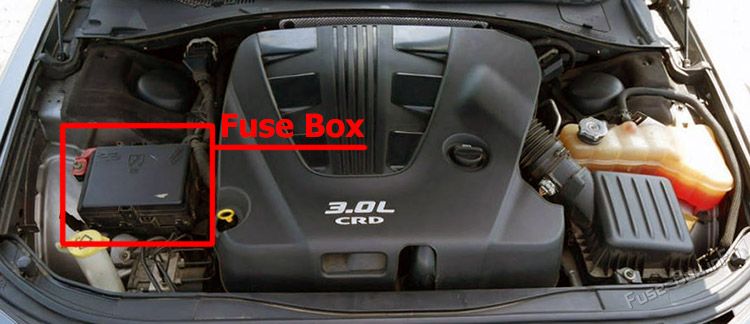

Расположение блока предохранителей
Интегрированный модуль питания расположен в моторном отсеке.

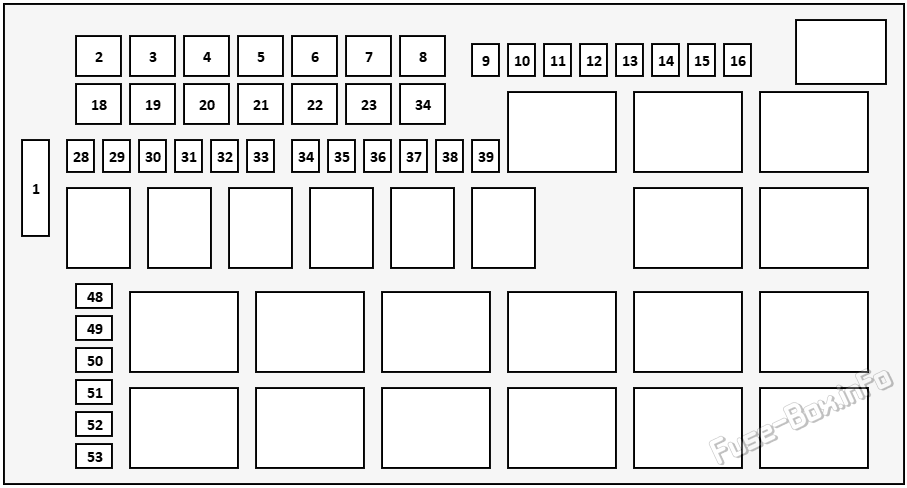

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 1 | - | резерв |
| 2 | 40A | вентилятор радиатора #1 |
| 3 | 50A | Мощность рулевого управления No 1 |
| 4 | 30A | Запуск |
| 5 | 40A | Противооткатные тормоза |
| 6 | 25A | Противооткатные тормоза |
| 7 | 50A | Камин Тепломер No 1 — Только дизельные двигатели |
| 8 | 50A | Камин Тепломер No 2 — Только дизельные двигатели |
| 9 | 20A | DTCM |
| 10 | 5A | Безопасность |
| 11 | 20A | Звуковой сигнала |
| 12 | 10A | Сцепление для кондиционирования воздуха |
| 13 | - | резерв |
| 14 | 25A | Противооткатные тормоза (ABS) |
| 15 | - | резерв |
| 16 | - | резерв |
| 18 | 50A | вентилятор радиатора #2 |
| 19 | 50A | Мощность рулевого управления No 2 |
| 20 | 30A | Мотор проволочной системы |
| 21 | 30A | Моющие машины |
| 22 | 50A | Модуль « Глоу-пульс — только дизельные двигатели» |
| 23 | 30A | Топливный насос/топливный обогреватель — только дизельный |
| 24 | 50A | Камин Тепломер No 3 — Только дизельные двигатели |
| 28 | 25A | Топливный насос |
| 29 | 15A | Передатчик/смещение (TCM Модуль) |
| 30 | - | резерв |
| 31 | 25A | Модуль двигателя (PCM) |
| 32 | - | резерв |
| 33 | - | резерв |
| 34 | 25A | ASD Кормление No 1 |
| 35 | 20A | ASD Кормление No 2 |
| 36 | 10A | Модуль противооткатного тормоза (ABS/ESP Модуль) |
| 37 | 10A | Регулятор двигателя (PCM)/ Радиолаповые рулетки |
| 38 | 10A | Модуль подушки безопасности/запуск питания |
| 39 | 10A | Модуль рулевого управления с мощностью /AC Сцепление / Камин Теплопередача - Только дизельные котлы |
| 48 | 10A | DTCM/ Модуль скры дизельного двигателя — только дизельный |
| 49 | 15A | ASD Кормление No 3 |
| 50 | 15A | ASD Кормление No 4 |
| 51 | 20A | Вакуумный насос |
| 52 | - | резерв |
| 53 | - | резерв |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

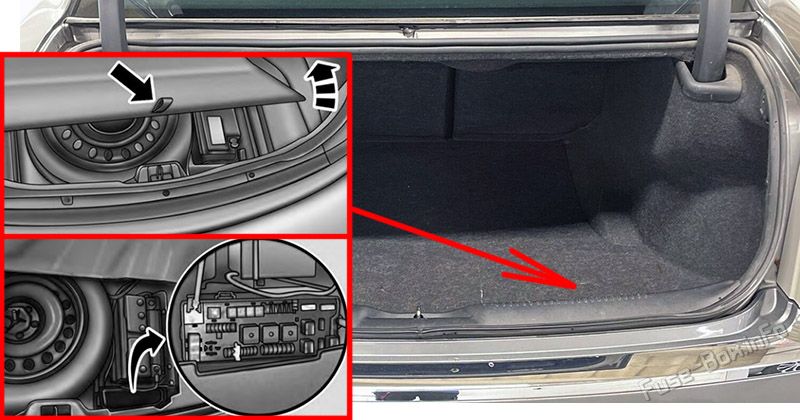

Расположение блока предохранителей
Центр распределения питания также расположен в багажнике под панелью доступа к запасному колесу.

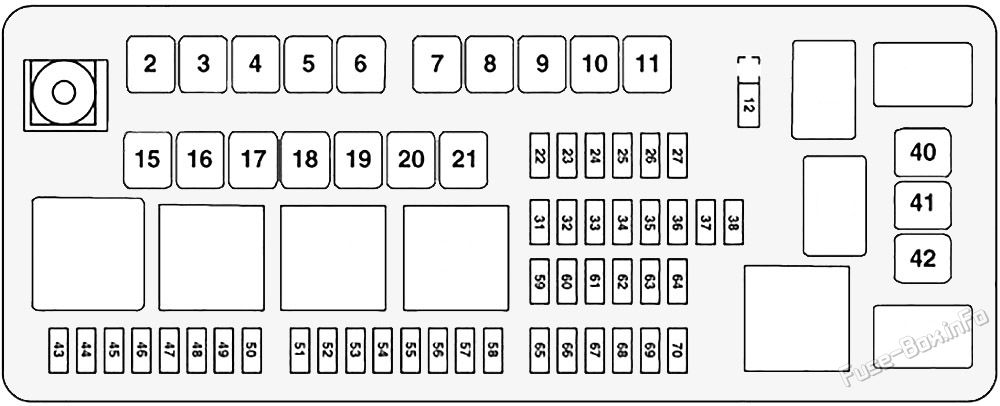

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| 2 | 60A | Спереди PDC Кормление No 1 |
| 3 | - | резерв |
| 4 | 60A | Спереди PDC Кормление No 2 |
| 5 | 30A | Крыша |
| 6 | 40A | Внешний свет No 1 |
| 7 | 40A | Внешний свет #2 |
| 8 | 30A | Внутреннее освещение/мытьевой насос |
| 9 | 30A | Мощности шлюзов |
| 10 | 30A | Водитель |
| 11 | 30A | Пассажирская дверь |
| 12 | 20A | Выбрать розетка питания #1 |
| 15 | 40A | HVAC Вытяжка |
| 16 | 30A | Инвертер энергии — 250 Вт |
| 17 | - | резерв |
| 18 | - | резерв |
| 19 | 30A | Торможение электрическим током |
| 20 | 30A | Водитель Претензионист |
| 21 | 30A | Пассажирский предохранитель |
| 22 | 20A | Лампа для трейлеров если предусмотрено комплектацией |
| 23 | 10A | Дверь/порт диагностики |
| 24 | 15A | Радиосмотр |
| 25 | 10A | Монитор uxe Tire Press |
| 26 | 25A | Передача |
| 27 | 25A | Усилитель |
| 31 | 25A | Мощные сиденья |
| 32 | 15A | HVAC Модуль/кластер/ блокировка рулевого колеса |
| 33 | 15A | Переключатель зажигания/беспроводный модуль |
| 34 | 10A | Модуль/блок рулевой колонки |
| 35 | 10A | датчик батареи |
| 36 | 20A | Осветительное устройство Т/Тоу модул -если предусмотрено комплектацией |
| 37 | 15A | Радио |
| 38 | 20A | Консол розетка питания |
| 40 | - | резерв |
| 41 | - | резерв |
| 42 | 30A | Задняя дефлекция (задняя дефлятора) EBL Кормление) |
| 43 | 25A | Задние сиденья с подогревом/подогрев рулевого колеса |
| 44 | 10A | Парковая помощь/слепой лот/камера |
| 45 | 15A | Скобка/зерное зеркало заднего вида/Компас/датчик влажности |
| 46 | 10A | Адаптивная система круизного контроля |
| 47 | 10A | Адаптивное освещение передней части |
| 48 | 20A | Активное приостановление действия если предусмотрено комплектацией |
| 49 | - | резерв |
| 50 | - | резерв |
| 51 | 20A | 5.7 Передние подогревные сиденья |
| 52 | 10A | Отапливаемые кубок/задние отапливаемые сиденья |
| 53 | 10A | HVAC Модуль/В датчике температуры автомобиля |
| 54 | - | резерв |
| 55 | - | резерв |
| 56 | - | резерв |
| 57 | - | резерв |
| 58 | 10A | Модуль подушки безопасности |
| 59 | - | резерв |
| 60 | - | резерв |
| 61 | 20A | Автоприцепы, буксируемые (Европа) |
| 62 | - | резерв |
| 63 | - | резерв |
| 64 | 25A | Задние окна |
| 65 | 10A | Модуль подушки безопасности |
| 66 | - | резерв |
| 67 | 15A | Иллюминатор передней двери/обнаружение |
| 68 | 15A | Консол розетка питания Освещение/задний свет |
| 69 | - | резерв |
| 70 | - | резерв |
