Предохранители и реле Lancia Voyager 2012-2016
Схемы относятся к указанным годам и вариантам Lancia Voyager 2012-2016. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lancia.
Минивэн Lancia Voyager выпускался с 2012 по 2016 год. В этой статье представлены схемы блоков предохранителей для Lancia Voyager 2012, 2013, 2014, 2015 и 2016 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lancia Voyager 2012-2016
Содержание
Расположение блока предохранителей

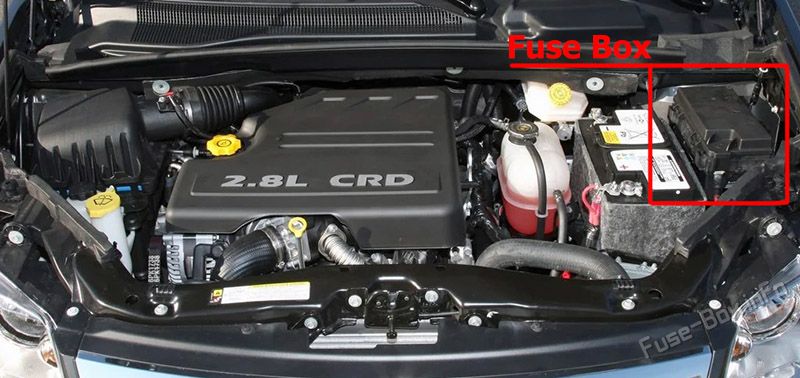

Полностью интегрированный модуль питания расположен в моторном отсеке рядом с аккумулятором.
В модуле установлены картриджные и мини-предохранители. На внутренней стороне крышки может находиться этикетка с обозначением каждого элемента.

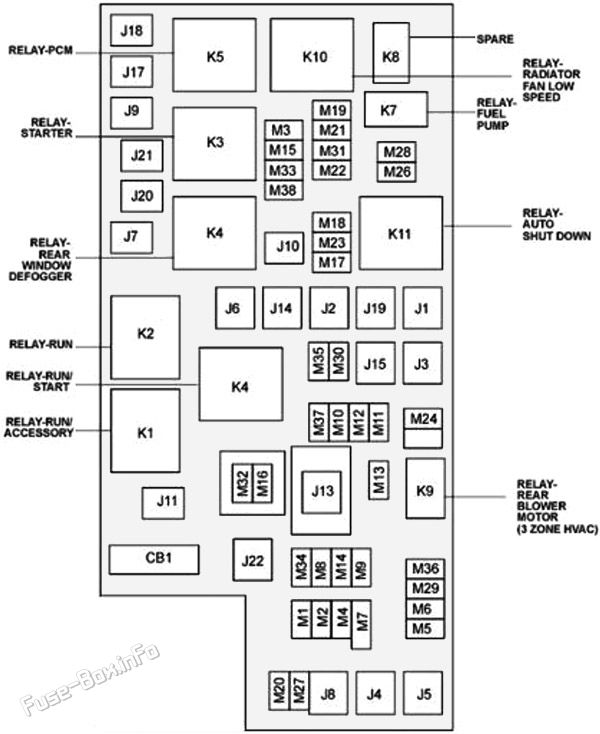

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| J1 | 40A | Мощность откидного сиденья |
| J2 | 30A | Модуль подъёма мощности |
| J3 | 30A | Модуль задней двери (RR 2.11.1 Угол двери) |
| J4 | 25A | Угол двери водителя |
| J5 | 25A | Угол двери |
| J6 | 40A | Антиблокировочные тормоза |
| J7 | 30A | Антиблокировочные тормоза |
| J8 | 40A | Мощность |
| J9 | 40A | Автомобиль с частичным нулевым уровнем выбросов |
| J10 | 30A | Реле для мытья фар/манифолд |
| J11 | 30A | Модуль раздвижной двери/противоугонный модуль реле замка |
| J12 | 30A | Задний двигатель-завод/RAD Вентилятор |
| J13 | 60A | Включено (включено) IOD- Главное |
| J14 | 40A | Отражатель заднего окна |
| J15 | 40A | Передний верхний верхний край |
| J17 | 40A | Стартер Solenoid |
| J18 | 20A | Модуль управления силовым агрегатом |
| J19 | 60A | вентилятор радиатора |
| J20 | 30A | Передний проволочный проволочный аппарат LO/HI |
| J21 | 20A | Передняя/задняя машиночиститель |
| J22 | 25A | Модуль крыши |
| M1 | 15A | Тормозной огонь/переключатель заднего центра |
| M2 | 20A | Осветительные/ туманные огни |
| M3 | 20A | Передний/задний запорный блок для осевых устройств/вакуумный насос |
| M4 | 10A | Автоприцеп буксируется |
| M5 | 25A | Инвертер |
| M6 | 20A | розетка питания #1 (ACC)/датчик дождя |
| M7 | 20A | розетка питания #2 (BATT/ACC SELECT) |
| M8 | 20A | Переднее подогревовое сиденье |
| M9 | 20A | 5.7 Сиденье с задним подогревом |
| M10 | 15A | Включено в зажигание видеосистемы,DVD Модуль без рук, светофор, видеомодель с пометкой |
| M11 | 10A | Система контроля за климатом |
| M12 | 30A | усилитель (связь) AMP)/Радио |
| M13 | 20A | Зажигание не зажигается - кластер приборов,SIREN, модуль часов, переключатель многофункционального управления /ITM |
| M14 | 20A | резерв Блок предохранителей |
| M15 | 20A | Зеркало заднего вида, блок приборов, переключатель многофункционального управления, монитор давления шин, модуль струйного проволочного потока - только экспорт дизельных двигателей, асси-шифтер (эффект голяшки), акустическая отмена шума |
| M16 | 10A | Модуль подушки безопасности/классификационный модуль для подушки безопасности |
| M17 | 15A | Левый хвост/личенция/парковый огонь, бегающие огни |
| M18 | 15A | Правый хвост/парк/ранний огонь |
| M19 | 25A | Автоматическое отключение No 1 и No 2 |
| M20 | 15A | Инструмент внутреннего света, коммутатор, модуль рулевой колонки, переключатель рулевого колеса |
| M21 | 20A | Автоматическое отключение No 3 |
| M22 | 10A | Правый Звуковой сигнал (HI/LOW) |
| M23 | 10A | Левый Звуковой сигнал () HI/LOW) |
| M24 | 25A | Задний проволочный проволочный протектор |
| M25 | 20A | Топливный насос, дизельный насос для подъёма двигателей - только экспорт |
| M26 | 10A | Переключатель зеркала, переключатель окна водителя |
| M27 | 10A | Переключатель зажигания, модуль беспроводного управления, модуль без ключей, блокировка рулевой колонны |
| M28 | 10A | Модуль управления силовым приводом, модуль передачи питания, модуль управления трансмиссией |
| M29 | 10A | Классический модуль |
| M30 | 15A | Модуль заднего проволочного стекла, скручивающееся зеркало,J1962 Диагностическое питание |
| M31 | 20A | 6.7.5 Лампы подвески |
| M32 | 10A | Модуль подушки безопасности,TT EUROPE |
| M33 | 10A | Модуль управления силовым агрегатом, модуль управления трансмиссией |
| M34 | 10A | Парковая помощь, модуль системы контроля за климатом, система стирки фар, система компас, система контроля за климатом IR датчик, задняя камера, дверь в лампочку FT Дрв/Пасс, фонарик,AHLM"Реле Дизель Кэбин Хезер". Дизельные двигатели радиального вентилятора |
| M35 | 10A | Обогреваемые зеркала |
| M36 | 20A | розетка питания #3 |
| M37 | 10A | Антиблокировочные рейки, система контроля устойчивости, переключатель стоп-сигнала, топливный насос HI Контроль |
| M38 | 25A | Замок/отблокировочные двигатели, замок/отблокировочные двигатели |
| CB1 | 25A | & Подача энергии |
