Предохранители и реле Lancia Ypsilon Type 846 2011-2015
Схемы относятся к указанным годам и вариантам Lancia Ypsilon Type 846 2011-2015. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lancia.
В этой статье рассматривается Lancia Ypsilon третьего поколения (тип 846, до рестайлинга), выпускавшаяся с 2011 по 2015 год. Здесь представлены схемы блоков предохранителей для Lancia Ypsilon 2011, 2012, 2013, 2014 и 2015 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lancia Ypsilon / Chrysler Ypsilon 2011-2015
Содержание
Блок предохранителей в салоне

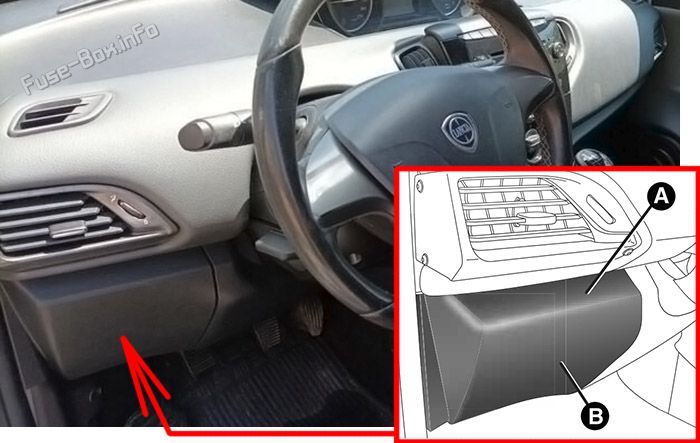

Расположение блока предохранителей
Для доступа к предохранителям потяните нижнюю часть панели B сначала с одной стороны, затем с другой, A.

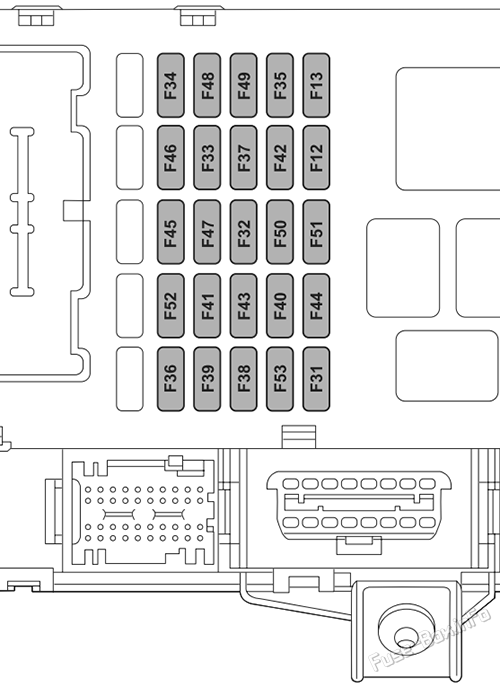

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F12 | - | - |
| F13 | 5A | +15 корректирующее устройство регулировки фары и IPC 6.7 Регулировка фары |
| F31 | 5A | +15 INT/A |
| F32 | - | - |
| F36 | 10A | +30 KL30 |
| F37 | 7,5A | +15 переключатель на педаль тормоза (NO) |
| F38 | 20A | Центральная запирание двери |
| F43 | 20A | Двусторонний омывной насос |
| F47 | 20A | Переднее электрическое окно (боководство) |
| F48 | 20A | Переднее электрическое окно (с боковой стороны пассажира) |
| F49 | 7,5A | +15 KL15 |
| F50 | 7,5A | +15 KL15 |
| F51 | 5A | +15 KL15 |
| F53 | 7,5A | +30 KL30 |
+15 = плюс после включения зажигания
+30 — постоянный плюс аккумулятора (не зависит от зажигания)
Блок предохранителей в моторном отсеке

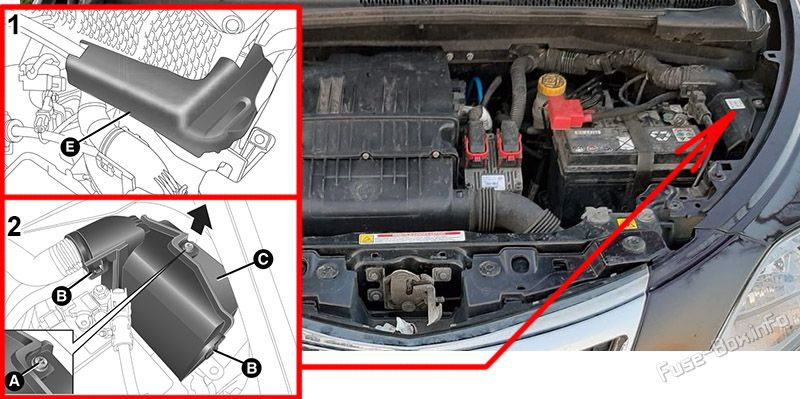

Расположение блока предохранителей
Блок расположен рядом с аккумулятором.
- Снимите крышку E.
- Отверните винт A, освободите фиксаторы B и потяните крышку вверх C. ID На обратной стороне крышки указана электрическая цепь, соответствующая каждому предохранителю. После замены предохранителя убедитесь, что крышка установлена C правильно на блоке предохранителей.

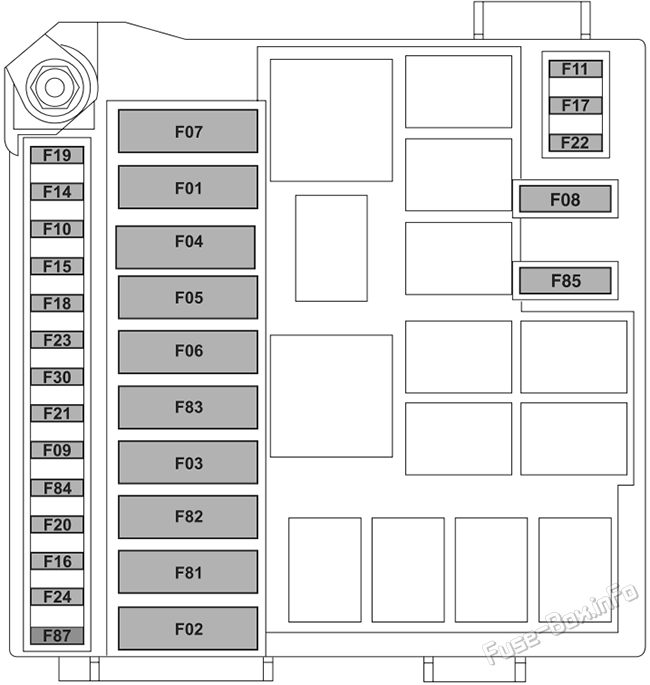

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F01 | 60A | BCM |
| F02 | 50A | RDU |
| F03 | 20A | 4.7.5 Выключатель зажигания |
| F04 | 40A | BSM1 (напряг) |
| F05 | 70A | EPS |
| F06 | 20A | Одиночный вентилятор охлаждения двигателя (нагреваемые двигатели) |
| F06 | 30A | Двойной крутящий момент двигателя: соленоидный клапан/низкая частота вращения охлаждающего вентилятора двигателя (условные двигатели) |
| F07 | 40A | Высокое число оборотов охлаждающего электро вентилятора двигателя |
| F08 | 30A | Туманные огни |
| F09 | 20A | Аппарель для мытья фар |
| F10 | 15A | Звуковой сигнала |
| F11 | 10A | Система управления двигателем (вторичные нагрузки) |
| F14 | 15A | Луч дальнего света |
| F15 | 20A | Мотор с крышей |
| F16 | 7,5A | +15 ECM/ Спираль T10 |
| F17 | 10A | ECM (версия 0,9 TwinAir 85 HP / 1.2 8V 69 HP) |
| F18 | 5A | +30 ECM/ Спираль T09 |
| F19 | 15A | Топливный насос |
| F20 | 30A | Нагреваемое заднее окно/ядро разморозки |
| F21 | 7,5A | Компрессор для кондиционирования воздуха |
| F22 | 15A | Поставки из SCM основной реле ECU (версия 0,9 TwinAir 85 HP 1.3 16В Мультиджет) |
| F22 | 10A | Поставки из SCM основной реле ECM (версия 1.2 8V 69 HP) |
| F23 | 20A | BSM 9.0 (ECU клапаны) |
| F24 | 7,5A | BSM 9.0 / NGE (+15 INT) |
| F81 | 60A | Устройство управления заглушкой обогревателя (версия 1.3 16В) |
| F82 | 40A | Вентилятор пассажирского салона |
| F85 | 15A | Переднее силовое разъем (с прикуриватель) |
| F87 | 5A | Датчик состояния заряда аккумулятора |
+15 = плюс после включения зажигания
+30 — постоянный плюс аккумулятора (не зависит от зажигания)
Блок предохранителей в багажном отделении

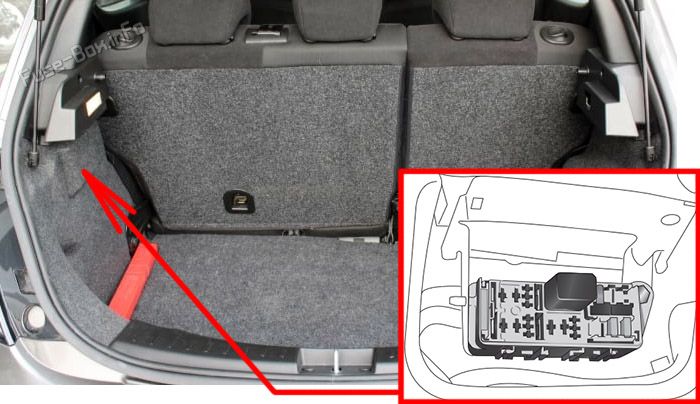

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны багажного отделения под боковой панелью.

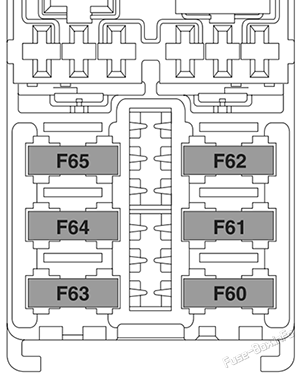

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F60 | 20A | BOSE HI-FI системы |
| F61 | - | - |
| F62 | 15A | Отапливаемые сиденья |
| F63 | 20A | Заднее правое электрическое окно |
| F64 | 20A | Заднее левое электрическое окно |
| F65 | 7,5A | Поставка сигнала тревоги |
