Предохранители и реле Lancia Ypsilon Type 846 2016-2020
Схемы относятся к указанным годам и вариантам Lancia Ypsilon Type 846 2016-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Lancia.
В этой статье рассматривается Lancia Ypsilon третьего поколения (тип 846, после первого рестайлинга), выпускавшаяся с 2016 по 2020 год. Здесь представлены схемы блоков предохранителей для Lancia Ypsilon 2016, 2017, 2018, 2019 и 2020 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Lancia Ypsilon / Chrysler Ypsilon 2016-2020
Содержание
Блок предохранителей в салоне

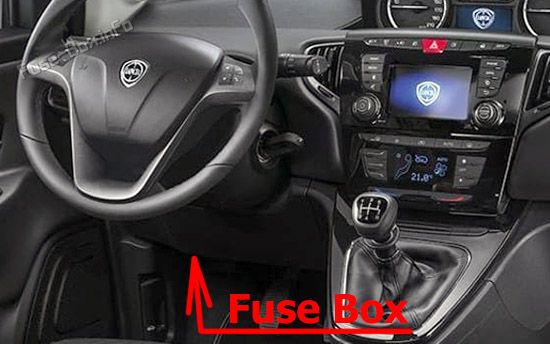

Расположение блока предохранителей
Блок управления расположен слева от рулевой колонки; доступ к предохранителям открыт с нижней стороны панели.
Для замены предохранителей используйте съёмник, закреплённый внутри крышки блока предохранителей с левой стороны панели приборов.

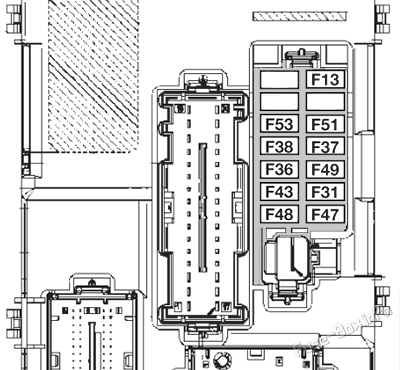

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F13 | 5A | +15 Регулировка луча фары |
| F31 | 5A | +15 Управление воспламенением от сжатия с ингибицией при запуске двигателя. |
| F36 | 15A | +30 Климатическая единица контроля, блок контроля,EOBD Сосиска, радиоподключение |
| F37 | 7.5A | +15 переключатель на педаль тормоза (NO) |
| F38 | 20A | Запирание центральной двери |
| F43 | 20A | Двусторонний омывной насос |
| F47 | 20A | Переднее электрическое окно (боководство) |
| F48 | 20A | Переднее электрическое окно (с боковой стороны пассажира) |
| F49 | 7.5A | +15 Солнечная крыша, датчик дождя/душной поверхности, электрическое зеркало управления, контрольное освещение,AUX Расстояние |
| F51 | 5A | +15 Радиоустановка, блок управления системой контроля за климатом, крыша солнца, блок управления стояночным тормозом, выключатель педали тормоза (NC), переключатель педали сцепления (NC), задние огни. |
| F53 | 7.5A | +30 Панель приборов |
+15 = плюс после включения зажигания
+30 — постоянный плюс аккумулятора (не зависит от зажигания)
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

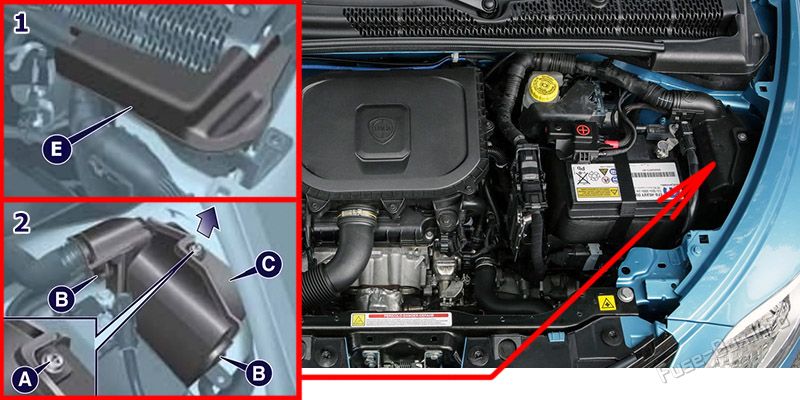

Блок расположен рядом с аккумулятором. Для доступа к предохранителям выполните следующие действия: E, отверните винт A, освободите фиксаторы B и потяните крышку C вверх.

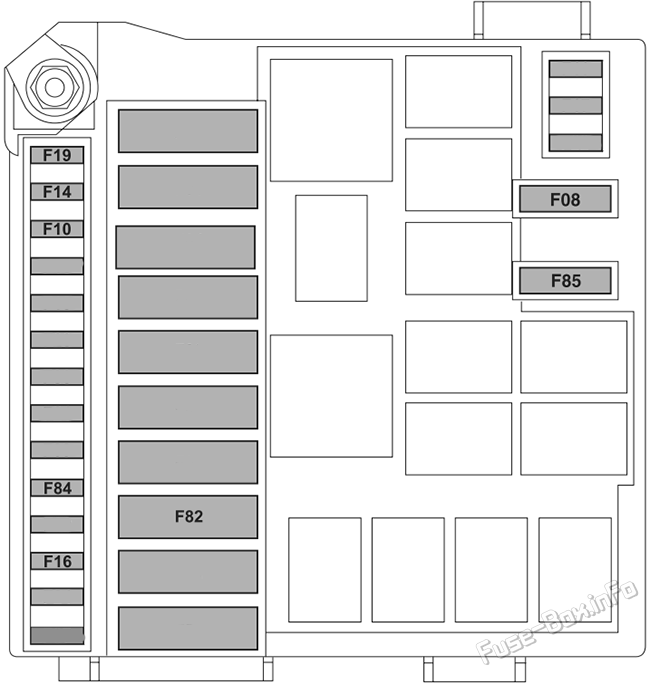

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F08 | 15A | Передние противотуманные огни |
| F10 | 15A | Звуковой сигнала |
| F14 | 15A | Луч дальнего света |
| F15 | 20A | Мотор солнечной крыши |
| F16 | 7.5A | 2.2.4 Система двухразового включения |
| F82 | 40A | Вентилятор пассажирского салона |
| F84 | 10A | 2. Устройство управления коробкой передач с двойной функцией |
| F85 | 20A | Переднее силовое разъем (с прикуриватель) |
Блок предохранителей в багажном отделении
Расположение блока предохранителей

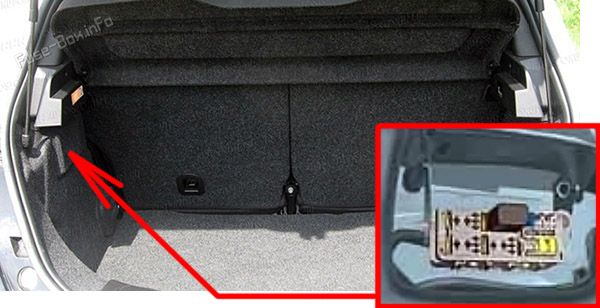

Блок предохранителей расположен с левой стороны багажного отделения под боковой панелью.

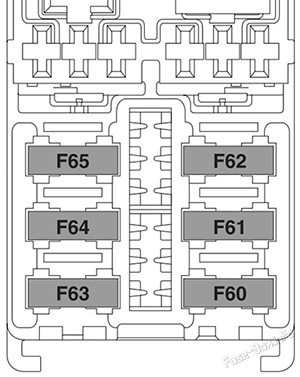

Схема блока предохранителей
| № | Номинал | Описание |
|---|---|---|
| F60 | 20A | BOSE HI-FI системы |
| F61 | - | - |
| F63 | 20A | Заднее правое электрическое окно |
| F64 | 20A | Заднее левое электрическое окно |
Дополнительная информация: Lancia Ypsilon Type 846 2016-2020
Предохранители и реле lancia ypsilon type 846 2016 2020: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
