Предохранители и реле Land Rover Defender 2001-2006
Схемы относятся к указанным годам и вариантам Land Rover Defender 2001-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Land Rover.
В этой статье представлены схемы блоков предохранителей для Land Rover Defender 2001, 2002, 2003, 2004, 2005 и 2006 годов, сведения о расположении предохранителей в автомобиле, а также назначении каждого предохранителя.
Схема предохранителей Land Rover Defender 2001-2006
Содержание

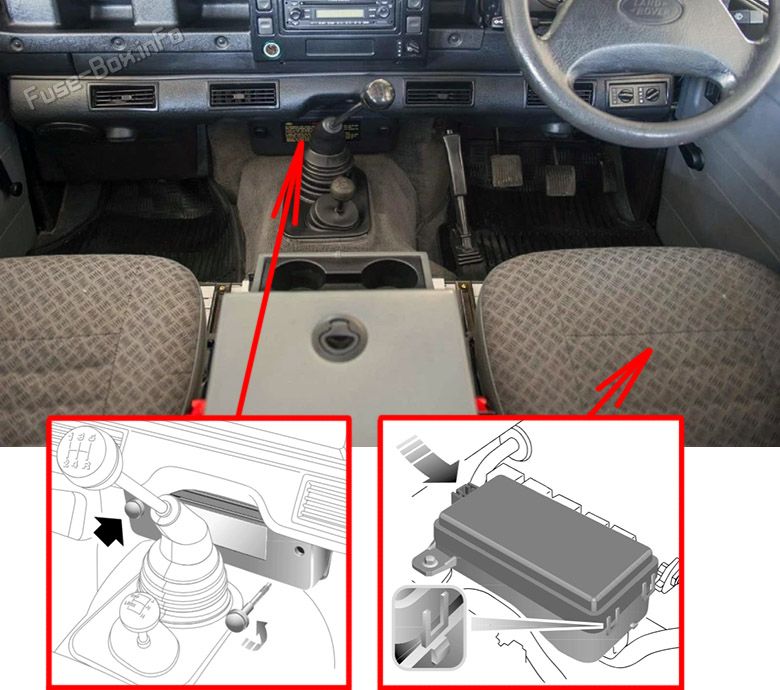

Расположение блока предохранителей
- Основной блок предохранителей установлен в центре панели приборов перед основным рычагом переключения передач. Для доступа к предохранителям снимите крышку, повернув крепёжные винты до упора против часовой стрелки.
- Дополнительный блок предохранителей расположен под правым передним сиденьем. Для доступа к аккумулятору и дополнительному блоку предохранителей снимите подушку переднего сиденья: потяните вверх её передний край, освободите фиксаторы, затем сдвиньте подушку вперёд и снимите.
Схемы блоков предохранителей

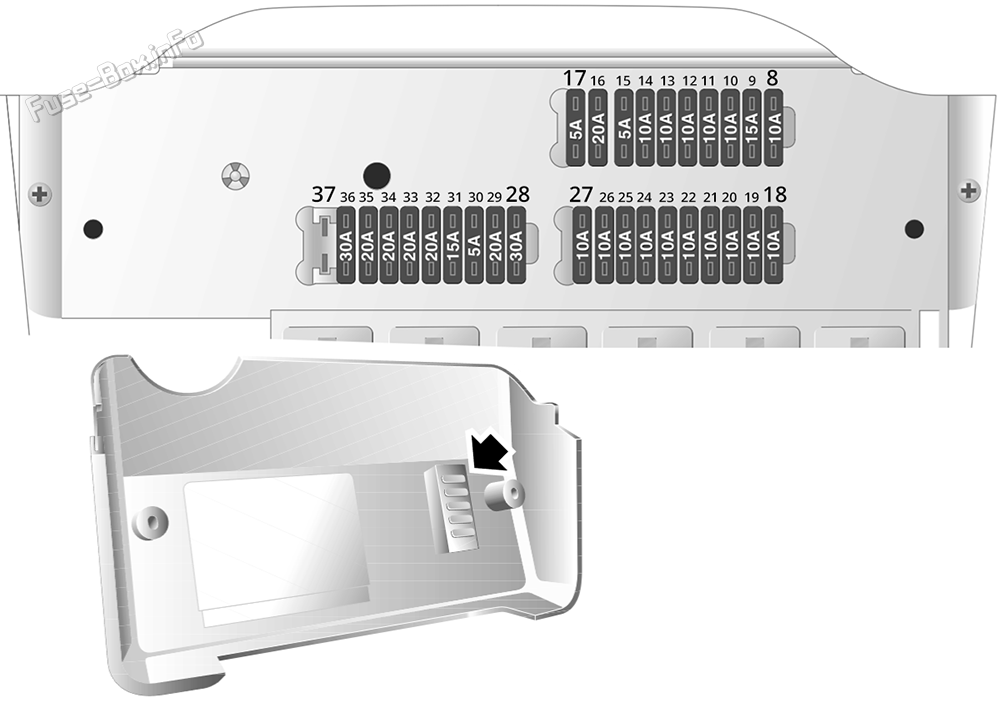

Схема основного блока предохранителей
| № | Номинал | Защищенная система |
|---|---|---|
| 8 | 10A | Система сигнализации, зажигание |
| 9 | 15A | Промывочные и умывочные машины - передняя часть |
| 10 | 10A | Промывочные и умывочные машины - сзади |
| 11 | 10A | Антиблокировочные тормоза |
| 12 | 10A | Двигатель ECU (двигатель Td5) |
| 13 | 10A | Тормозные огни |
| 14 | 10A | Преобразующие огни, световые свечи |
| 15 | 5A | Фары (дим-дип), зажигание, кондиционирование воздуха, охлаждающий вентилятор, приборы, нагреваемое заднее окно, предупреждающие огни |
| 16 | 20A | прикуриватель, обогревательный насос |
| 17 | 5A | Радио |
| 18 | 10A | Боковые огни (левосторонние), освещение прибора |
| 19 | 10A | Боковые огни (с правой стороны) |
| 20 | 10A | Переключение на другую сторону, выравнивание фар |
| 21 | 10A | Показатели |
| 22 | 10A | Луч ближнего света (с правой стороны) |
| 23 | 10A | Луч ближнего света (левосторонний) |
| 24 | 10A | Луч дальнего света (с правой стороны) |
| 25 | 10A | Луч дальнего света (левосторонний) |
| 26 | 10A | Свет задней туманной охраны |
| 27 | 10A | Звуковой сигнал тревоги |
| 28 | 30A | 4.2.4.5 Редуктор системы кондиционирования воздуха |
| 29 | 20A | Компрессор для кондиционирования воздуха, охлаждающий вентилятор |
| 30 | 10A | Внутренние огни, приборы, радио, диагностический соединитель |
| 31 | 15A | Огни предупреждения об опасности |
| 32 | 20A | Обогрев заднего стекла |
| 33 | 20A | Отапливаемые сиденья |
| 34 | 20A | Электрическое окно (правая сторона) |
| 35 | 20A | Электрическое окно (левостороннее) |
| 36 | 30A | Нагреваемый передний экран |
| 37 | - | - |

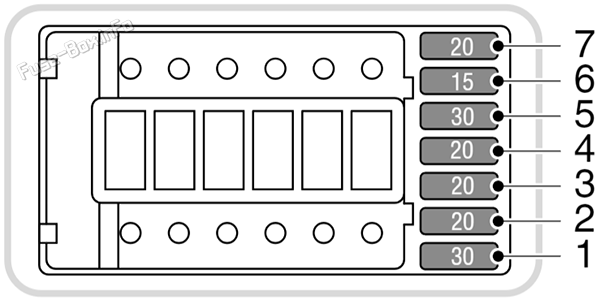

Схема дополнительного блока предохранителей
| № | Номинал | Защищенная система |
|---|---|---|
| 1 | 30A | ABS |
| 2 | 20A | Вспомогательное разъемное устройство, прицеп |
| 3 | 20A | Звуковой сигнал |
| 4 | 20A | Топливный насос |
| 5 | 30A | Главное реле |
| 6 | 15A | Тревога, опасности |
| 7 | 20A | Сигнал тревоги,CDL |
| 100A | GLOW PLUG | |
| 60A | AIR CON | |
| 60A | SPARE | |
| 30A | ABS PUMP RELAY | |
| 60A | IGNITION | |
| 30A | LIGHTS |
NOTE: На моделях TD5- дополнительный предохранитель закреплён на жгуте проводов рядом с дополнительным блоком предохранителей. Этот предохранитель защищает датчики системы управления двигателем.
Дополнительная информация: Land Rover Defender 2001-2006
